751
Mantenimiento
CUIDADO DEL ASPECTO GENERAL
"H" : 687 mm (27 in.)
Línea media horizontal de los faros desde el suelo
"W" : 1.308 mm (51,5 in.)
Distancia entre los centros de los faros
"L" : 3.000 mm (118,11 in.)
Distancia entre los faros y la pared
contra la que se comprueban los faros. Cuidado del exterior
G230101AUN
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautoriasque aparezcan en la etiqueta.
G230102BUN
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otrasadherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente. Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. Nodeje que el jabón se seque sobre el
acabado.
ADVERTENCIA -
Frenos húmedos
Después de lavar el vehículo, compruebe el funcionamiento de
los frenos mientras circulalentamente para ver si se han visto
afectados por el agua Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
No utilice jabones agresivos, detergentes químicos ni agua caliente, y no lave el vehículo bajola luz directa del sol o cuando la
carrocería esté caliente.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:20 PM Page 51

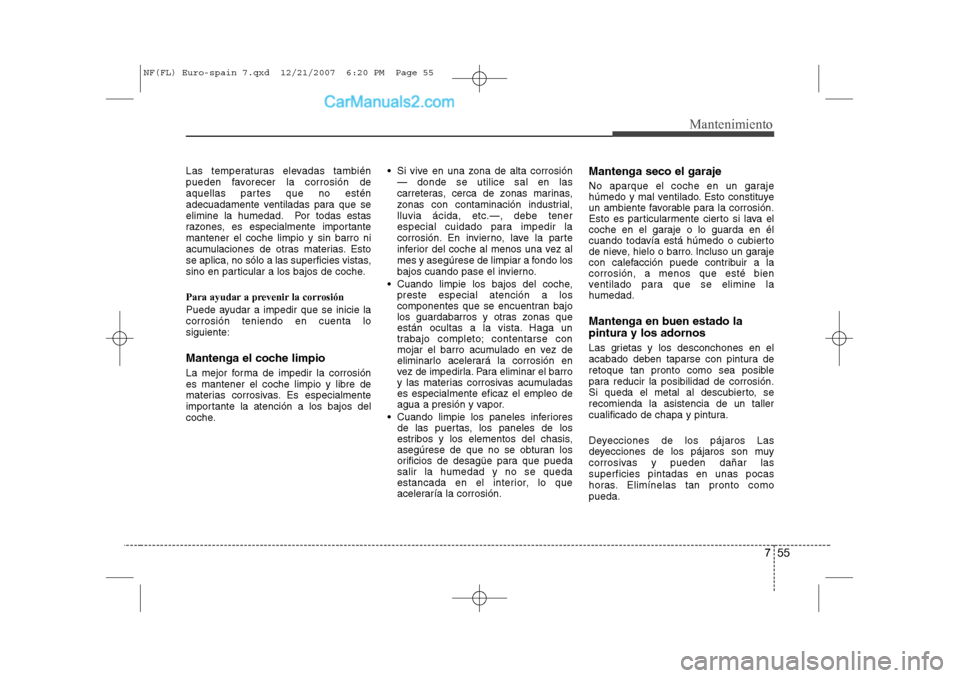

755
Mantenimiento
Las temperaturas elevadas también
pueden favorecer la corrosión de
aquellas partes que no estén
adecuadamente ventiladas para que se
elimine la humedad. Por todas estas
razones, es especialmente importantemantener el coche limpio y sin barro ni
acumulaciones de otras materias. Esto
se aplica, no sólo a las superficies vistas,
sino en particular a los bajos de coche.
Para ayudar a prevenir la corrosión
Puede ayudar a impedir que se inicie la corrosión teniendo en cuenta losiguiente:
Mantenga el coche limpio
La mejor forma de impedir la corrosión es mantener el coche limpio y libre de
materias corrosivas. Es especialmente
importante la atención a los bajos del
coche. Si vive en una zona de alta corrosión
— donde se utilice sal en las
carreteras, cerca de zonas marinas,
zonas con contaminación industrial,lluvia ácida, etc.—, debe tener
especial cuidado para impedir la
corrosión. En invierno, lave la parte
inferior del coche al menos una vez al
mes y asegúrese de limpiar a fondo los
bajos cuando pase el invierno.
Cuando limpie los bajos del coche, preste especial atención a los
componentes que se encuentran bajo
los guardabarros y otras zonas que
están ocultas a la vista. Haga un
trabajo completo; contentarse con
mojar el barro acumulado en vez de
eliminarlo acelerará la corrosión en
vez de impedirla. Para eliminar el barro
y las materias corrosivas acumuladases especialmente eficaz el empleo de
agua a presión y vapor.
Cuando limpie los paneles inferiores de las puertas, los paneles de los
estribos y los elementos del chasis,
asegúrese de que no se obturan los
orificios de desagüe para que puedasalir la humedad y no se queda
estancada en el interior, lo que
aceleraría la corrosión. Mantenga seco el garaje
No aparque el coche en un garaje
húmedo y mal ventilado. Esto constituye
un ambiente favorable para la corrosión.
Esto es particularmente cierto si lava el
coche en el garaje o lo guarda en él
cuando todavía está húmedo o cubierto
de nieve, hielo o barro. Incluso un garaje
con calefacción puede contribuir a lacorrosión, a menos que esté bien
ventilado para que se elimine lahumedad.
Mantenga en buen estado la pintura y los adornos
Las grietas y los desconchones en el
acabado deben taparse con pintura de
retoque tan pronto como sea posible
para reducir la posibilidad de corrosión.
Si queda el metal al descubierto, serecomienda la asistencia de un taller
cualificado de chapa y pintura.
Deyecciones de los pájaros Las
deyecciones de los pájaros son muy
corrosivas y pueden dañar lassuperficies pintadas en unas pocas
horas. Elimínelas tan pronto comopueda.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:20 PM Page 55

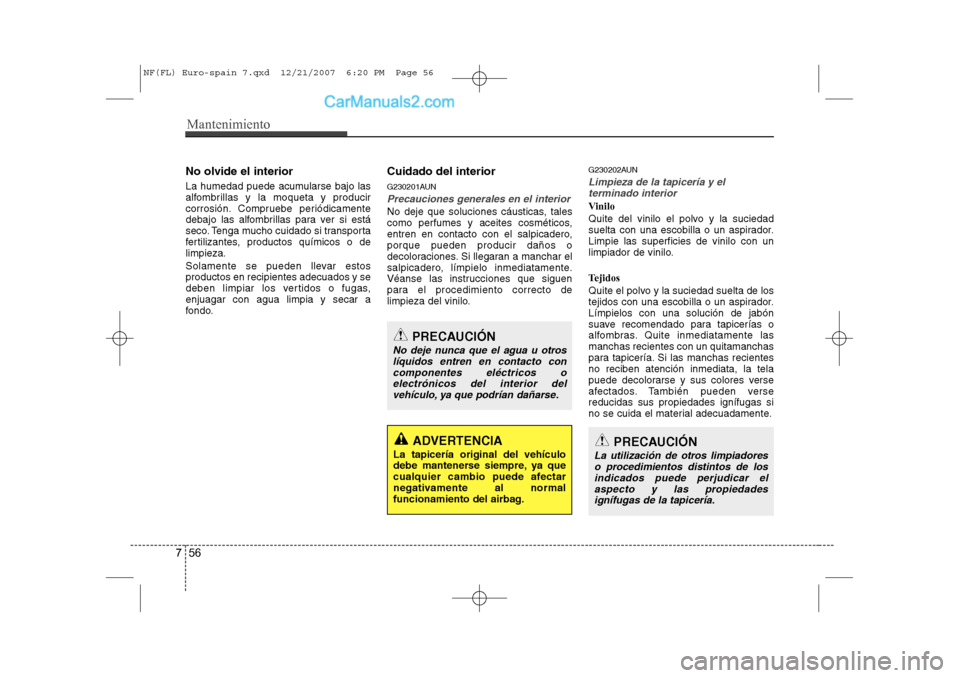

Mantenimiento
56
7
No olvide el interior
La humedad puede acumularse bajo las
alfombrillas y la moqueta y producir
corrosión. Compruebe periódicamente
debajo las alfombrillas para ver si está
seco. Tenga mucho cuidado si transporta
fertilizantes, productos químicos o delimpieza.
Solamente se pueden llevar estos productos en recipientes adecuados y se
deben limpiar los vertidos o fugas,enjuagar con agua limpia y secar a
fondo. Cuidado del interior
G230201AUN
Precauciones generales en el interior
No deje que soluciones cáusticas, tales
como perfumes y aceites cosméticos,
entren en contacto con el salpicadero,porque pueden producir daños o
decoloraciones. Si llegaran a manchar el
salpicadero, límpielo inmediatamente.
Véanse las instrucciones que siguen
para el procedimiento correcto de
limpieza del vinilo.
G230202AUN
Limpieza de la tapicería y el
terminado interior
Vinilo
Quite del vinilo el polvo y la suciedad
suelta con una escobilla o un aspirador.Limpie las superficies de vinilo con un
limpiador de vinilo.
Tejidos
Quite el polvo y la suciedad suelta de los
tejidos con una escobilla o un aspirador.Límpielos con una solución de jabón
suave recomendado para tapicerías o
alfombras. Quite inmediatamente lasmanchas recientes con un quitamanchas
para tapicería. Si las manchas recientesno reciben atención inmediata, la tela
puede decolorarse y sus colores verse
afectados. También pueden versereducidas sus propiedades ignífugas si
no se cuida el material adecuadamente.
PRECAUCIÓN
No deje nunca que el agua u otros líquidos entren en contacto concomponentes eléctricos oelectrónicos del interior del
vehículo, ya que podrían dañarse.
PRECAUCIÓN
La utilización de otros limpiadores o procedimientos distintos de losindicados puede perjudicar el
aspecto y las propiedadesignífugas de la tapicería.
ADVERTENCIA
La tapicería original del vehículo
debe mantenerse siempre, ya que
cualquier cambio puede afectar
negativamente al normal
funcionamiento del airbag.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:20 PM Page 56

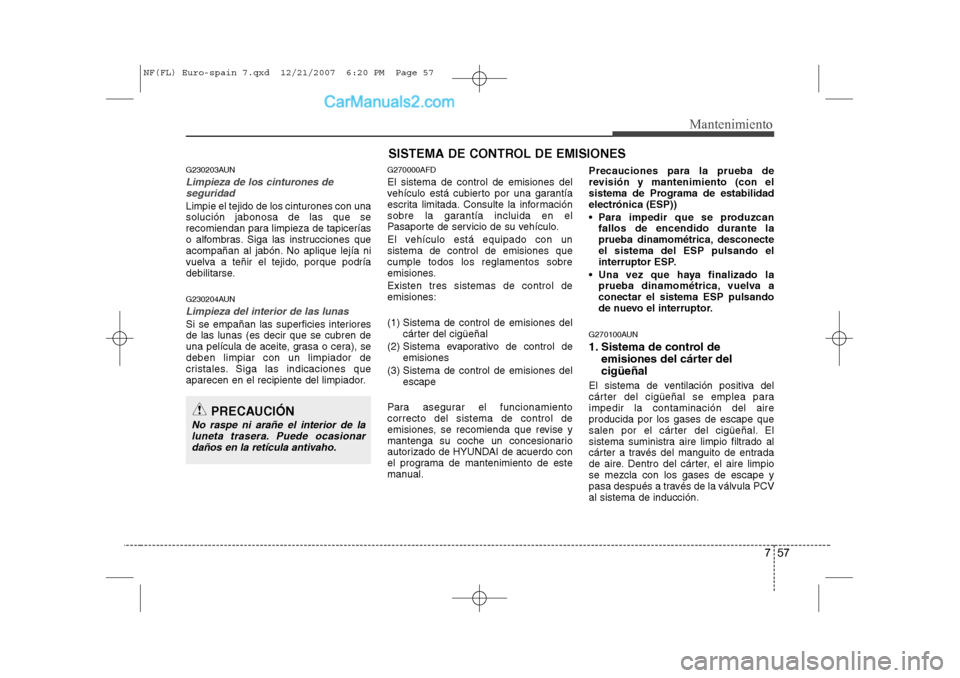

757
Mantenimiento
SISTEMA DE CONTROL DE EMISIONES
G230203AUN
Limpieza de los cinturones de seguridad
Limpie el tejido de los cinturones con una solución jabonosa de las que se
recomiendan para limpieza de tapicerías
o alfombras. Siga las instrucciones que
acompañan al jabón. No aplique lejía ni
vuelva a teñir el tejido, porque podría
debilitarse.
G230204AUN
Limpieza del interior de las lunas
Si se empañan las superficies interiores de las lunas (es decir que se cubren de
una película de aceite, grasa o cera), sedeben limpiar con un limpiador de
cristales. Siga las indicaciones que
aparecen en el recipiente del limpiador. G270000AFD El sistema de control de emisiones del
vehículo está cubierto por una garantía
escrita limitada. Consulte la información
sobre la garantía incluida en el
Pasaporte de servicio de su vehículo.
El vehículo está equipado con un sistema de control de emisiones quecumple todos los reglamentos sobre
emisiones. Existen tres sistemas de control de emisiones:
(1) Sistema de control de emisiones del
cárter del cigüeñal
(2) Sistema evaporativo de control de emisiones
(3) Sistema de control de emisiones del escape
Para asegurar el funcionamiento correcto del sistema de control de
emisiones, se recomienda que revise y
mantenga su coche un concesionario
autorizado de HYUNDAI de acuerdo con
el programa de mantenimiento de este
manual. Precauciones para la prueba de
revisión y mantenimiento (con el
sistema de Programa de estabilidadelectrónica (ESP))
Para impedir que se produzcan
fallos de encendido durante la
prueba dinamométrica, desconecteel sistema del ESP pulsando el
interruptor ESP.
Una vez que haya finalizado la prueba dinamométrica, vuelva aconectar el sistema ESP pulsando
de nuevo el interruptor.
G270100AUN
1. Sistema de control de emisiones del cárter del cigüeñal
El sistema de ventilación positiva del
cárter del cigüeñal se emplea paraimpedir la contaminación del aireproducida por los gases de escape que
salen por el cárter del cigüeñal. El
sistema suministra aire limpio filtrado al
cárter a través del manguito de entrada
de aire. Dentro del cárter, el aire limpiose mezcla con los gases de escape y
pasa después a través de la válvula PCVal sistema de inducción.
PRECAUCIÓN
No raspe ni arañe el interior de la luneta trasera. Puede ocasionardaños en la retícula antivaho.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:20 PM Page 57

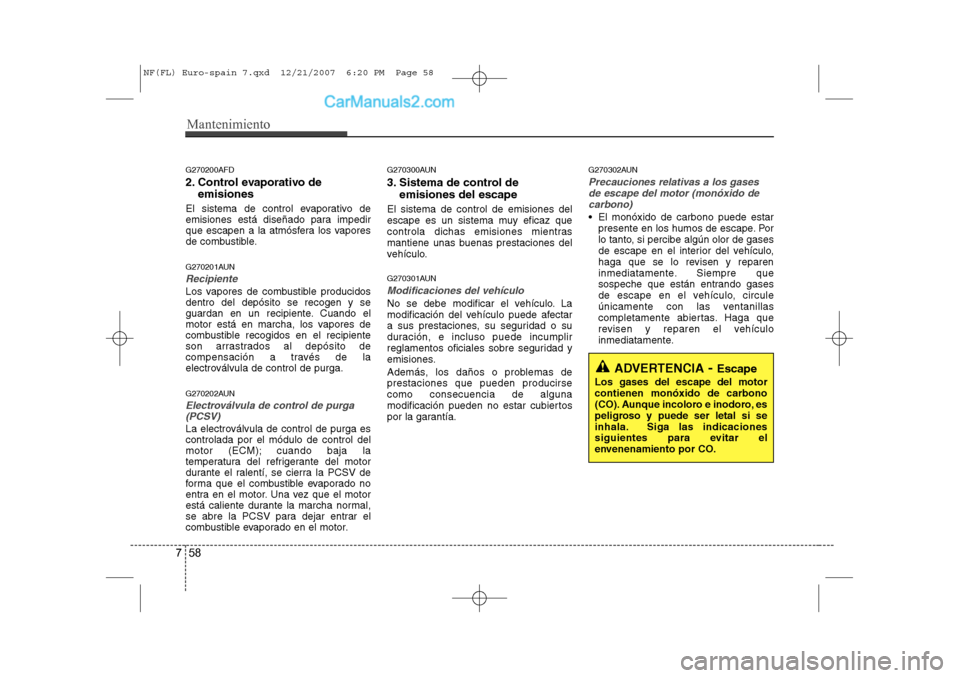

Mantenimiento
58
7
G270200AFD
2. Control evaporativo de
emisiones
El sistema de control evaporativo de
emisiones está diseñado para impedir
que escapen a la atmósfera los vapores
de combustible.
G270201AUN
Recipiente
Los vapores de combustible producidos dentro del depósito se recogen y se
guardan en un recipiente. Cuando el
motor está en marcha, los vapores de
combustible recogidos en el recipiente
son arrastrados al depósito de
compensación a través de la
electroválvula de control de purga.
G270202AUN
Electroválvula de control de purga (PCSV)
La electroválvula de control de purga es controlada por el módulo de control del
motor (ECM); cuando baja la
temperatura del refrigerante del motor
durante el ralentí, se cierra la PCSV de
forma que el combustible evaporado no
entra en el motor. Una vez que el motor
está caliente durante la marcha normal,
se abre la PCSV para dejar entrar el
combustible evaporado en el motor. G270300AUN
3. Sistema de control de
emisiones del escape
El sistema de control de emisiones del
escape es un sistema muy eficaz que
controla dichas emisiones mientras
mantiene unas buenas prestaciones del
vehículo.
G270301AUN
Modificaciones del vehículo
No se debe modificar el vehículo. La
modificación del vehículo puede afectar
a sus prestaciones, su seguridad o su
duración, e incluso puede incumplir
reglamentos oficiales sobre seguridad y
emisiones.
Además, los daños o problemas de prestaciones que pueden producirsecomo consecuencia de alguna
modificación pueden no estar cubiertos
por la garantía. G270302AUN
Precauciones relativas a los gases
de escape del motor (monóxido decarbono)
El monóxido de carbono puede estar presente en los humos de escape. Por
lo tanto, si percibe algún olor de gases
de escape en el interior del vehículo,
haga que se lo revisen y reparen
inmediatamente. Siempre que
sospeche que están entrando gases
de escape en el vehículo, circule
únicamente con las ventanillas
completamente abiertas. Haga que
revisen y reparen el vehículo
inmediatamente.
ADVERTENCIA - Escape
Los gases del escape del motor contienen monóxido de carbono
(CO). Aunque incoloro e inodoro, es
peligroso y puede ser letal si se
inhala. Siga las indicaciones
siguientes para evitar el
envenenamiento por CO.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:20 PM Page 58
Características técnicas
9
LUBRICANTES RECOMENDADOS Y CANTIDADES
I040000ANF
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecua da.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Estos lubricantes y líquidos son los recomendados para su vehículo.
Lubricante Volumen Volumen Clasificación
2,0L 3,9(4,1)
Gasolina 2,4L 4,3(4,5) API Service SJ, SL o superior,
ILSAC GF-3 o superior
3,3L 5,2(5,5)
Diesel 2,0L 6,7(7,1) ACEA C3
Líquido del cambio manual 1,75(1,8) API GL-4, SAE 75W-85 (ZIC GF TOP o HD GEAR OIL XLS)
2,0L 7,8(8,2)
Líquido del cambio Gasolina 2,4L 9,5(10,0)
automático 3,3L 10,9(11,5) Diesel 2,0L 8,5(9,0)
Dirección asistida 0,9(1,0) PSF-4 2,0 T/M 6,2(6,6)
Gasolina 2,0/2,4 T/A 6,0(6,3)
Refrigerante 2,4 T/M 6,5(6,9)
3,3 T/A 8,2(8,7)
Diesel 2,0 T/M 8,5(9,0)
2,0 T/A 8,3(8,8)
Líquido de frenos y embrague 0,9(1,0) FMVSS116 DOT-3 o DOT-4
Combustible 70(18,5 US gal.)
Aceite del Motor*1
*2
(Drene y rellene, Con el filtro de aceite)
HYUNDAI GENUINE ATF SP-III, DIAMOND ATF SP-III, SK u otras marcas aprobadas por Hyundai Motor CO.
Mezcla de anticongelante y agua(refrigerante de etilenglicol para
el radiador de aluminio)
* 1
Véase la viscosidad SAE recomendada en la página siguiente.
* 2
Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible reduciendo la
proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la conducción diaria, pero al cabo de
los años suponen un ahorro considerable de gastos y energía.
4
NF(FL) Euro-spain 9.qxd 12/21/2007 6:21 PM Page 4
95
Características técnicas
I040100AUN Viscosidad SAE recomendadaLa viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceitesmenos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceitesde viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la zona del tapón de llenado o vaciadoo de la varilla. Esto es
especialmente importante en zonaspolvorientas o arenosas y cuando el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los tapones y varillas evita la entradade suciedad en el motor y en otrosmecanismos.
Gama de temperaturas para las viscosidades SAE
Temperatura
Gasolina
Aceite de motor *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Diésel
Aceite de motor
5W-30
15W-40
10W-30
0W-30 *2
*1. Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un grado de
viscosidad SAE 5W-20,5W-30 (API SJ, SL / ILSAC GF-3). No obstante, si el aceite de motor
no se distribuye en su país, elija el adecuado basándose en la tabla de viscosidades.
*2. Solamente para zonas de frío extremo y limitado por las condiciones de conducción y la zona. (Está especialmente desaconsejado para circulación con mucha carga y a gran
velocidad.)
20W-50
10W-30
15W-40
5W-20, 5W-30
NF(FL) Euro-spain 9.qxd 12/21/2007 6:21 PM Page 5
