Page 145 of 210
144
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

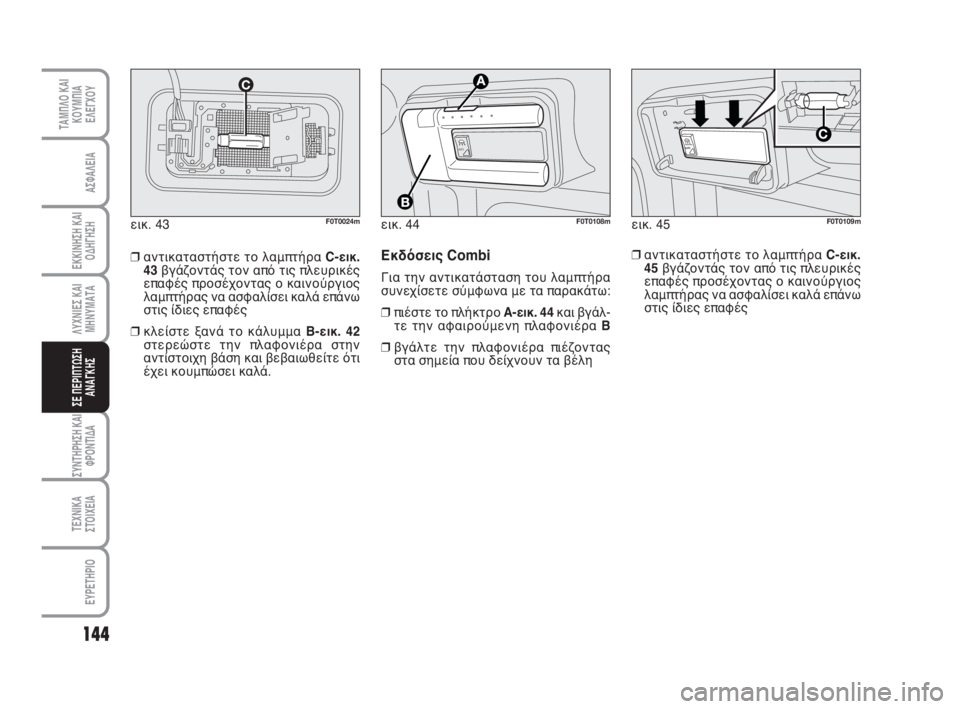

Εκδόσεις Combi
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒πιέστε το πλήκτρο A-εικ. 44και βγάλ-
τε την αφαιρούμενη πλαφονιέρα B
❒βγάλτε την πλαφονιέρα πιέζοντας
στα σημεία που δείχνουν τα βέλη ❒αντικαταστήστε το λαμπτήρα C-εικ.
43βγάζοντάς τον από τις πλευρικές
επαφές προσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφές
❒κλείστε ξανά το κάλυμμα B-εικ. 42
στερεώστε την πλαφονιέρα στην
αντίστοιχη βάση και βεβαιωθείτε ότι
έχει κουμπώσει καλά.εικ. 44
AU
T
O
F0T0108mεικ. 45
A
UT
O
F0T0109mεικ. 43F0T0024m
❒αντικαταστήστε το λαμπτήρα C-εικ.
45βγάζοντάς τον από τις πλευρικές
επαφές προσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφές
Page 146 of 210

145
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

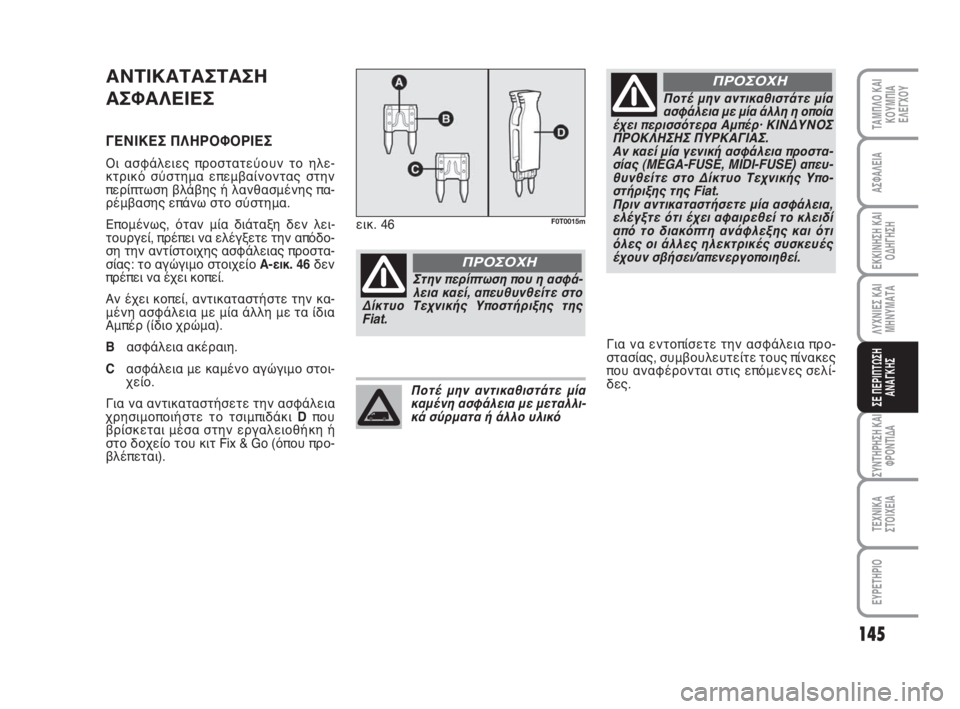

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΕΣ
ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Οι ασφάλειες προστατεύουν το ηλε-
κτρικό σύστημα επεμβαίνοντας στην
περίπτωση βλάβης ή λανθασμένης πα-
ρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λει-
τουργεί, πρέπει να ελέγξετε την απόδο-
ση την αντίστοιχης ασφάλειας προστα-
σίας: το αγώγιμο στοιχείο A-εικ. 46δεν
πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την κα-
μένη ασφάλεια με μία άλλη με τα ίδια
Αμπέρ (ίδιο χρώμα).
Bασφάλεια ακέραιη.
Cασφάλεια με καμένο αγώγιμο στοι-
χείο.
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκι Dπου
βρίσκεται μέσα στην εργαλειοθήκη ή
στο δοχείο του κιτ Fix & Go (όπου προ-
βλέπεται).
Στην περίπτωση που η ασφά-
λεια καεί, απευθυνθείτε στο
Δίκτυο Τεχνικής Υποστήριξης της
Fiat.
ΠΡΟΣΟΧΗ
Ποτέ μην αντικαθιστάτε μία
ασφάλεια με μία άλλη η οποία
έχει περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
Αν καεί μία γενική ασφάλεια προστα-
σίας (MEGA-FUSE, MIDI-FUSE) απευ-
θυνθείτε στο Δίκτυο Τεχνικής Υπο-
στήριξης της Fiat.
Πριν αντικαταστήσετε μία ασφάλεια,
ελέγξτε ότι έχει αφαιρεθεί το κλειδί
από το διακόπτη ανάφλεξης και ότι
όλες οι άλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
ΠΡΟΣΟΧΗ
Ποτέ μην αντικαθιστάτε μία
καμένη ασφάλεια με μεταλλι-
κά σύρματα ή άλλο υλικό
εικ. 46F0T0015m
Για να εντοπίσετε την ασφάλεια προ-
στασίας, συμβουλευτείτε τους πίνακες
που αναφέρονται στις επόμενες σελί-
δες.
Page 147 of 210
146
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

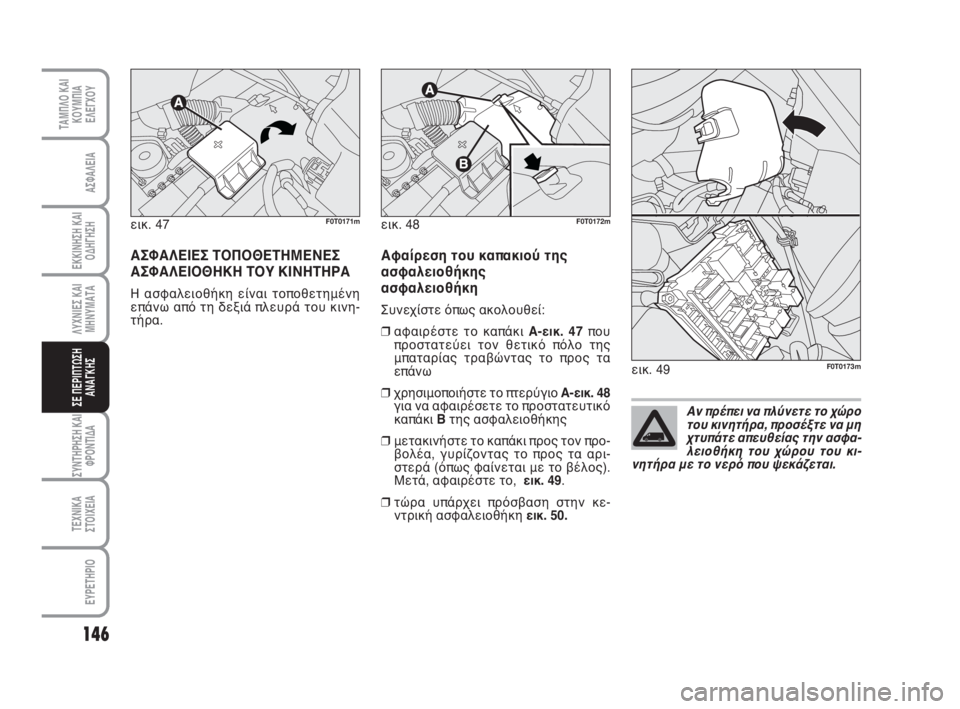

ΑΣΦΑΛΕΙΕΣ ΤΟΠΟΘΕΤΗΜΕΝΕΣ
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΟΥ ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη είναι τοποθετημένη
επάνω από τη δεξιά πλευρά του κινη-
τήρα.
Αφαίρεση του καπακιού της
ασφαλειοθήκης
ασφαλειοθήκη
Συνεχίστε όπως ακολουθεί:
❒αφαιρέστε το καπάκι A-εικ. 47που
προστατεύει τον θετικό πόλο της
μπαταρίας τραβώντας το προς τα
επάνω
❒χρησιμοποιήστε το πτερύγιο A-εικ. 48
για να αφαιρέσετε το προστατευτικό
καπάκι Bτης ασφαλειοθήκης
❒μετακινήστε το καπάκι προς τον προ-
βολέα, γυρίζοντας το προς τα αρι-
στερά (όπως φαίνεται με το βέλος).
Μετά, αφαιρέστε το, εικ. 49.
❒τώρα υπάρχει πρόσβαση στην κε-
ντρική ασφαλειοθήκη εικ. 50. εικ. 47
F0T0171mεικ. 48F0T0172m
εικ. 49F0T0173m
Αν πρέπει να πλύνετε το χώρο
του κινητήρα, προσέξτε να μη
χτυπάτε απευθείας την ασφα-
λειοθήκη του χώρου του κι-
νητήρα με το νερό που ψεκάζεται.
Page 148 of 210
147
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

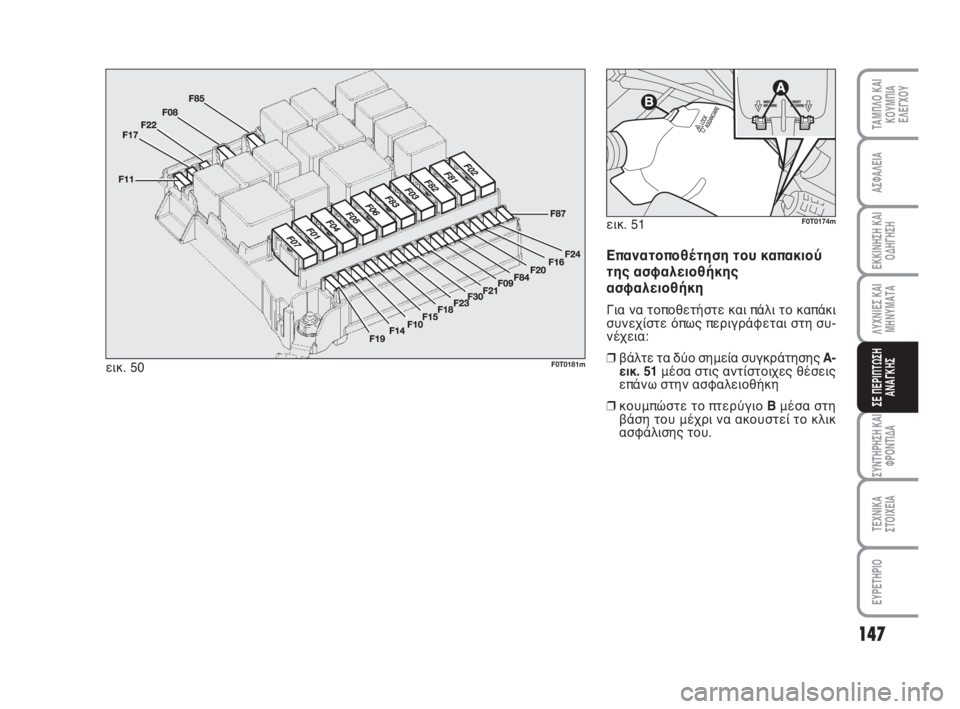

Επανατοποθέτηση του καπακιού
της ασφαλειοθήκης
ασφαλειοθήκη
Για να τοποθετήστε και πάλι το καπάκι
συνεχίστε όπως περιγράφεται στη συ-
νέχεια:
❒βάλτε τα δύο σημεία συγκράτησης A-
εικ. 51μέσα στις αντίστοιχες θέσεις
επάνω στην ασφαλειοθήκη
❒κουμπώστε το πτερύγιο Bμέσα στη
βάση του μέχρι να ακουστεί το κλικ
ασφάλισης του. εικ. 50
F0T0181m
εικ. 51F0T0174m
Page 149 of 210
148
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

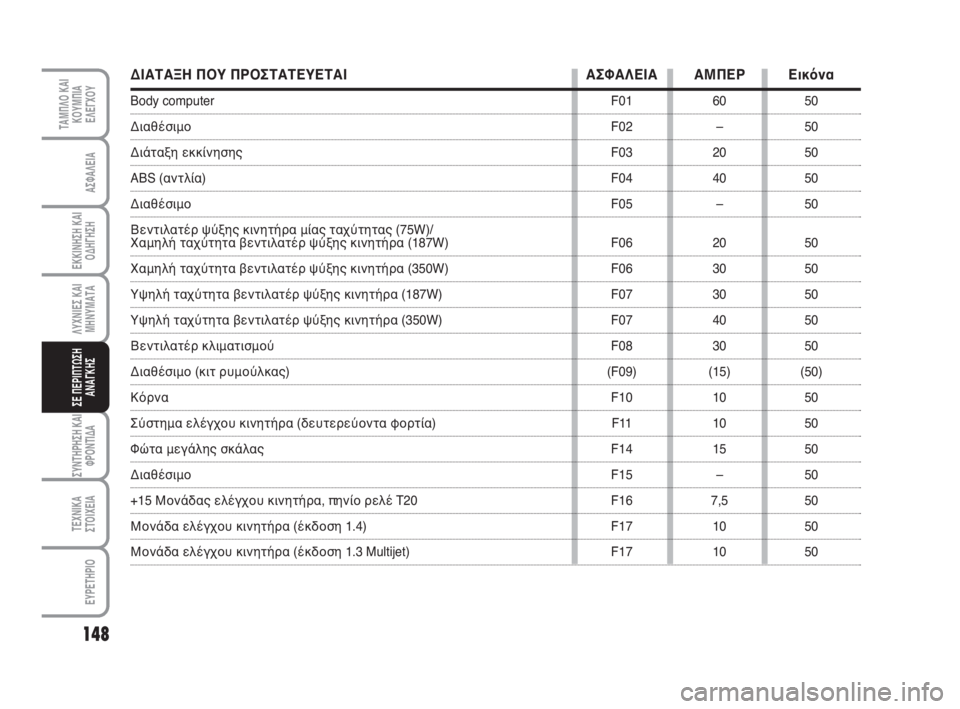

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ Εικόνα
Body computer F01 60 50
ΔιαθέσιμοF02 – 50
Διάταξη εκκίνησης F03 20 50
ABS (αντλία)F04 40 50
ΔιαθέσιμοF05 – 50
Βεντιλατέρ ψύξης κινητήρα μίας ταχύτητας (75W)/
Χαμηλή ταχύτητα βεντιλατέρ ψύξης κινητήρα (187W) F06 20 50
Χαμηλή ταχύτητα βεντιλατέρ ψύξης κινητήρα (350W) F06 30 50
Υψηλή ταχύτητα βεντιλατέρ ψύξης κινητήρα (187W) F07 30 50
Υψηλή ταχύτητα βεντιλατέρ ψύξης κινητήρα (350W) F07 40 50
Βεντιλατέρ κλιματισμού F08 30 50
Διαθέσιμο (κιτ ρυμούλκας) (F09) (15) (50)
ΚόρναF10 10 50
Σύστημα ελέγχου κινητήρα (δευτερεύοντα φορτία) F11 10 50
Φώτα μεγάλης σκάλας F14 15 50
ΔιαθέσιμοF15 – 50
+15 Μονάδας ελέγχου κινητήρα, πηνίο ρελέ T20 F16 7,5 50
Μονάδα ελέγχου κινητήρα (έκδοση 1.4) F17 10 50
Μονάδα ελέγχου κινητήρα (έκδοση 1.3 Multijet) F17 10 50
Page 150 of 210
149
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ Εικόνα
Πηνίο ρελέ T09 (έκδοση 1.4) F18 7,5 50
Μονάδα ελέγχου κινητήρα/Πηνίο ρελέ T09 (έκδοση 1.3 Multijet) F18 7,5 50
Συμπιεστής συστήματος κλιματισμού F19 7,5 50
Πίσω θερμαινόμενο τζάμι, ξεπάγωμα καθρεφτών F20 30 50
Αντλία καυσίμου F21 15 50
Μονάδα ελέγχου κινητήρα (έκδοση 1.3 Multijet) F22 15 50
Μπεκ πολλαπλασιαστής ανάφλεξης (έκδοση 1.4) F22 15 50
ABS (βαλβίδες) F23 20 50
+15 ABSF24 7,5 50
Φώτα ομίχλης F30 15 50
Μονάδα ελέγχου προθερμαντήρων (έκδοση 1.3 Multijet) F81 50 50
ΔιαθέσιμοF83 – 50
Αναπτήρας/Πρίζα ρεύματος χώρου επιβατών/Θερμαινόμενα καθίσματα F85 30 50
+15 Φώτα όπισθεν/μετρητής μάζας αέρα/Αισθητήρας ύπαρξης νερού
στο πετρέλαιο Πηνία ρελέ T02, T05, T14, T17 και T19 F87 7,5 50
Page 151 of 210
150
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

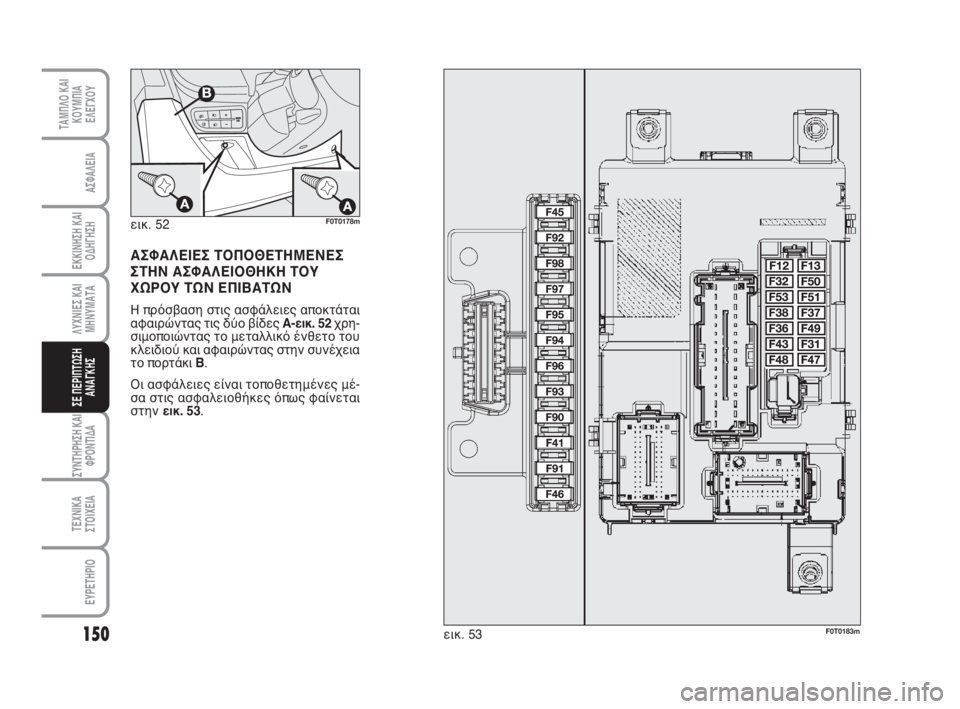

ΑΣΦΑΛΕΙΕΣ ΤΟΠΟΘΕΤΗΜΕΝΕΣ
ΣΤΗΝ ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΟΥ
ΧΩΡΟΥ ΤΩΝ ΕΠΙΒΑΤΩΝ
Η πρόσβαση στις ασφάλειες αποκτάται
αφαιρώντας τις δύο βίδες A-εικ. 5 χρη-
σιμοποιώντας το μεταλλικό ένθετο του
κλειδιού και αφαιρώντας στην συνέχεια
το πορτάκι B.
Οι ασφάλειες είναι τοποθετημένες μέ-
σα στις ασφαλειοθήκες όπως φαίνεται
στην εικ. 53. εικ. 52
F0T0178m
εικ. 53F0T0183m
Page 152 of 210

151
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ Εικόνα
Φως μεσαίας σκάλας (στην πλευρά του συνοδηγού) F12 7,5 53
Φως μεσαίας σκάλας (στην πλευρά του οδηγού)/Ρυθμιστής προβολέων F13 7,5 53
INT/A πηνία ρελέ SCM F31 5 53
Εσωτερικός φωτισμός με καθορισμένο χρόνο λειτουργίας F32 7,5 53
Κόμβος Ραδιοφώνου/Μονάδα ελέγχου συστήματος Bluetooth/Κόμβος
Blue&Me/Πρίζα διάγνωσης συστή F36 10 53
Κόμβος πίνακα οργάνων/Διακόπτης φώτων στοπ (ΦΑ) F37 5 53
Ενεργοποιητές κλειδαριών θυρών/πορτμπαγκάζ F38 20 53
Αντλία διπλής κατεύθυνσης για ψεκαστήρα παρμπρίζ/πίσω τζαμιού F43 15 53
Γρύλος μπροστινού τζαμιού (στην πλευρά του οδηγού) F47 20 53
Γρύλος μπροστινού τζαμιού (στην πλευρά του συνοδηγού) F48 20 53
Φωτισμός κουμπιών ελέγχου/Μονάδα ελέγχου αισθητήρων παρκαρίσματος/
Έλεγχος ηλεκτρικών εξωτερικών καθρεφτών/Μονάδα ελέγχου
ογκομετρικού συναγερμού F49 5 53
Μονάδα ελέγχου αερόσακου F50 7,5 53
INT κόμβος Ραδιοφώνου Μονάδα ελέγχου συστήματος Bluetooth/Κόμβος
Blue&Me Μετακίνηση εξωτερικών ηλεκτρικών καθρεφτών/Διακόπτης
συμπλέκτη/Διακόπτης φώτων στοπ (NC) F51 5 53
Κόμβος Πίνακα Οργάνων F53 5 53
