2008 FIAT DUCATO Manual de Uso e Manutenção (in Portuguese)

104
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ACTIVAÇÃO DO SISTEMA
O sistema ESP se activa automaticamen-
te ao arranque do veículo e não pode ser
desactivado.
SINALIZAÇÕES DE ANOMALIAS
Em caso de eventual anomalia, o sistema
ESP se desactiva automaticamente e no
quadro de instrumentos acende de mo-
do fixo a luz avisadora
á, acompanhada
da mensagem visualizada no display multi-
funcional (se previsto) (ver o capítulo “Lu-
zes avisadoras e mensagens”) e ao acen-
dimento do led no botão ASR. Neste ca-
so dirija-se o quanto antes à Rede de As-
sistência Fiat.
As performances do sistema
ESP não devem induzir o
condutor a correr riscos inúteis e não
justificados. A conduta de condução
deve ser sempre adequada com as
condições do fundo da estrada, à vi-
sibilidade e ao tráfego. A responsa-
bilidade para a segurança na estrada
é sempre e somente do condutor.
AVISO
SISTEMA HILL HOLDER
É parte integrante do sistema ESP e facili-
ta a partida em subida.
Se activa automaticamente com as se-
guintes condições:
❒em subida: veículo parado na estrada
com pendência maior de 5%, motor li-
gado, pedal da embraiagem e travão
pisados e caixa de velocidades em
ponto morto ou marcha engatada di-
versa da marcha-atrás.
❒em descida: veículo parado na estrada
com pendência maior de 5%, motor li-
gado, pedal da embraiagem e travão
pisados e marcha-atrás engatada.
Em fase de arranque a unidade central do
sistema ESP mantém a pressão de trava-
gem nas rodas até ao alcance do torque
de motor necessário à partida, ou sempre
por um tempo máximo de 2 segundos,
consentindo de deslocar facilmente o pé
direito do pedal do travão ao acelerador.
Depois dos 2 segundos, sem que tenha si-
do efectuada a partida, o sistema se de-
sactiva automaticamente soltando gra-
dualmente a pressão de travagem.
Durante esta fase de soltura é possível ou-
vir um típico ruído de desengate mecâni-
co dos travões, que indica o iminente mo-
vimento do veículo.Sinalizações de anomalias
Uma eventual anomalia do sistema é in-
dicada pelo acendimento da luz avisado-
ra
á(ver o capítulo “Luzes avisadoras e
mensagens”).
AVISO O sistema Hill Holder não é um
travão de estacionamento, portanto não
abandonar o veículo sem ter accionado o
travão de mão, desligado o motor e en-
gatado a primeira marcha.
Para o correcto funciona-
mento dos sistemas ESP e
ASR é indispensável que os pneus se-
jam da mesma marca e do mesmo ti-
po em todas as rodas, em perfeitas
condições e principalmente do tipo,
marca e dimensões prescritas.
AVISO
102-112 Ducato PT 6-11-2007 14:31 Pagina 104

105
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
Sistema MSR (regulador de
arrastamento do motor)
É um sistema, parte integrante do ASR,
que intervém em caso de mudança brus-
ca de marcha durante a escalada, dando
novo torque ao motor, evitando deste
modo o arrastamento excessivo das ro-
das motrizes que, principalmente em con-
dições de baixa aderência, podem levar à
perda da estabilidade do veículo.
Activação/desactivaçãodo sistema
fig. 126
O ASR se activa automaticamente a cada
arranque do motor.
Durante a marcha é possível desactivar e
em seguida reactivar o ASR premindo o
interruptor Asituado entre os comandos
no tablier porta-instrumentos fig. 126. A desactivação é evidenciada pelo acendi-
mento do led situado no interruptor
acompanhada pela visualização de uma
mensagem no display multifuncional, se
previsto.
Nas versões só com o sistema ASR ao de-
sactivar o mesmo (ASR OFF) a luz avisa-
dora Vpermanece sempre acesa.
Ao desactivar o ASR durante a marcha, ao
próximo arranque, este se reactivará au-
tomaticamente.
Ao viajar em estradas com neve, com as
correntes da neve montadas, pode ser útil
desactivar o ASR: nestas condições a de-
rrapagem das rodas motrizes em fase de
arranque permite de obter uma maior
tracção.
Para o correcto funciona-
mento dos sistemas ESP e
ASR é indispensável que os pneus se-
jam da mesma marca e do mesmo ti-
po em todas as rodas, em perfeitas
condições e principalmente do tipo,
marca e dimensões prescritas.
AVISO
fig. 126F0N0077m
SISTEMA ASR (Antislip Regulator)
É um sistema de controlo da tracção do
veículo que intervém automaticamente
em caso de derrapagem de uma ou
ambas as rodas motrizes.
Em função das condições de derrapagem,
são activados dois diferentes sistemas de
controlo:
❒se a derrapagem interessa ambas as ro-
das motrizes, o ASR intervém reduzin-
do a potência transmitida pelo motor;
❒se, a derrapagem concerne só uma das
rodas motrizes, intervém travando au-
tomaticamente a roda que derrapa.
A acção do sistema ASR resulta particu-
larmente útil nas seguintes condições:
❒derrapagem em curva da roda interna,
devido as variações dinâmicas da car-
ga ou a excessiva aceleração;
❒excessiva potência transmitida as ro-
das, mesmo em relação as condições
do fundo da estrada;
❒aceleração em fundos escorregadios,
com neve ou congelados;
❒perda de aderência no fundo banha-
do (aquaplaning).
102-112 Ducato PT 6-11-2007 14:31 Pagina 105

106
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
As performances do sistema
não devem induzir o condu-
tor a correr riscos inúteis e não justi-
ficados. A conduta de condução deve
ser sempre adequada com as con-
dições do fundo da estrada, à visibi-
lidade e ao tráfego. A responsabili-
dade pela segurança na estrada con-
cerne sempre e somente o condutor.
AVISO
Para o correcto funcionamento do siste-
ma ASR é indispensável que os pneus se-
jam da mesma marca e do mesmo tipo em
todas as rodas, em perfeitas condições e
principalmente do tipo, marca e di-
mensões prescritas.
SINALIZAÇÕES DE ANOMALIAS
Em caso de eventual anomalia, o sistema
ASR se desactiva automaticamente e no
quadro de instrumentos acende de mo-
do fixo a luz avisadora
á, acompanhada
da mensagem visualizada no display multi-
funcional (se previsto) (ver o capítulo “Lu-
zes avisadoras e mensagens”) e ao acen-
dimento do led no botão ASR. Neste ca-
so dirija-se o quanto antes à Rede de As-
sistência Fiat.
SISTEMA EOBD
O sistema EOBD (European On Board
Diagnosis) efectua um diagnóstico contí-
nuo dos componentes relacionados as
emissões presentes no veículo.
Além disso, indica mediante o acendi-
mento da luz avisadora
Uno quadro de
instrumentos (acompanhada da mensagem
visualizada no display multifuncional, se
previsto) (ver o capítulo “Luzes avisado-
ras e mensagens”), a condição de dete-
rioração dos componentes.
O objectivo do sistema é aquele de:
❒manter sob controlo a eficiência do
sistema;
❒indicar um aumento das emissões de-
vido a um funcionamento irregular do
veículo;
❒sinalizar a necessidade de substituir
os componentes deteriorados.
O sistema dispõe também de um conec-
tor, que há interface com a adequada ins-
trumentação, que permite a leitura dos
códigos de erro memorizados na unidade,
junto com uma série de parâmetros es-
pecíficos de diagnósticos e do funciona-
mento do motor. Esta verificação é pos-
sível também aos agentes encarregados ao
controlo do tráfego.AVISO Depois da eliminação do inconve-
niente, para a verificação completa do sis-
tema a Rede de Assistência Fiat deve efec-
tuar o teste na bancada de prova e, sem-
pre que fosse necessário, provas na es-
trada, as quais podem solicitar longos per-
cursos.
Se, ao rodar a chave de
arranque na posição MAR, a
luz avisadora
Unão acende
ou se, durante a marcha,
acende com luz fixa ou intermitente
(acompanhada da mensagem visuali-
zada no display multifuncional, se pre-
visto), dirija-se o quanto antes à Rede
de Assistência Fiat. A funcionalidade da
luz avisadora
Upode ser verificada
mediante adequadas aparelhagens pe-
los agentes de controlo do tráfego. Res-
peite as normas vigentes no País onde
se circula.
102-112 Ducato PT 6-11-2007 14:31 Pagina 106

107
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SENSORES DE
ESTACIONAMENTO
(se previstos)
Estão situados no pára-choques traseiro
do veículo fig. 127e têm a função de de-
tectar e avisar o condutor, mediante um
sinal acústico intermitente, na presença de
obstáculos na parte traseira do veículo.
ACTIVAÇÃO
Os sensores se activam automaticamen-
te durante o engate da marcha-atrás.
Com a diminuição da distância do obstá-
culo situado atrás do veículo, correspon-
de um aumento da frequência do sinal
acústico.
SINALIZAÇÃO ACÚSTICA
Ao engate da marcha-atrás é activado au-
tomaticamente um sinal acústico intermi-
tente.
O sinal acústico:
❒aumenta com o diminuir da distância
entre o veículo e o obstáculo;
❒torna-se contínuo quando a distân-
cia que separa o veículo do obstácu-
lo é inferior a cerca 30 cm enquan-
to, termina imediatamente se a distân-
cia do obstáculo aumenta;
❒permanece constante se a distância
entre o veículo e o obstáculo perma-
nece inalterada, enquanto, se esta si-
tuação se verifica para os sensores la-
terais, o sinal é interrompido depois
de cerca 3 segundos para evitar, por
exemplo, sinalizações em caso de ma-
nobras próximas as pareddes.
Distâncias de detecção
Raio de acção central 140 cm ±10 cm
Raio de acção lateral 60 cm ±20 cm
Se, os sensores detectam mais obstáculos,
é tomado em consideração somente aque-
le que se encontra com a distância menor.
SINALIZAÇÕES DE ANOMALIAS
Eventuais anomalias dos sensores de es-
tacionamento são indicadas, durante o en-
gate da marcha-atrás, pelo acendimento
da luz avisadora
tno quadro de instru-
mentos e pela mensagem visualizada no
display multifuncional, se previsto (ver o
capítulo “Luzes avisadoras e mensagens”).
fig. 127F0N0119m
Para o correcto funciona-
mento do sistema, é indis-
pensável que os sensores se-
jam sempre limpos da lama,
sujeira, neve ou gelo. Durante a lim-
peza dos sensores prestar a máxima
atenção a não arranjá-los ou danificá-
los; evitar o uso de panos secos ou du-
ros. Os sensores devem ser lavados com
água limpa, eventualmente com a
adição de shampoo para automóveis.
FUNCIONAMENTO
COM ATRELADO
O funcionamento dos sensores é automa-
ticamente desactivado ao introduzir a to-
mada do cabo eléctrico do atrelado na to-
mada do gancho de reboque do veículo.
Os sensores se reactivam automatica-
mente desenfiando a tomada do cabo do
reboque.
AVISO Caso pretenda deixar sempre
montado o gancho de reboque sem ter
um atrelado, deve dirigir-se à Rede de As-
sistência Fiat para efectuar as operações
de actualização do Sistema, uma vez que
o gancho do reboque pode ser detecta-
do como um obstáculo pelos sensores
centrais.
Nas estações de lavagem que utilizam má-
quinas de lavar hidráulicas com jacto de
vapor ou de alta pressão, limpe rapida-
mente os sensores mantendo o bico com
mais de 10 cm de distância.
102-112 Ducato PT 6-11-2007 14:31 Pagina 107

AUTO-RÁDIO
(se previsto)
Por quanto concerne o funxionamento do
auto-rádio consulte o Suplemento em ane-
xo ao presente Manual de Uso e Manu-
tenção.
SISTEMA DE PREDISPOSIÇÃO
AUTO-RÁDIO (se previsto)
O sistema é constituído de:
❒cabos de alimentação do auto-rádio
❒cabos para a ligação de altifalantes
dianteiros
❒cabo de alimentação da antena
❒n. 2 tweeter Asituados nos mon-
tantes dianteiros (potência de 30W
máx. cada);
❒n. 2 mid-woofer Bsituados nas por-
tas dianteiras (diâmetro de 165 mm,
potência de 40W máx. cada);
❒cabo antena rádio.
108
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
A responsabilidade do esta-
cionamento e de outras ma-
nobras perigosas é sempre e somen-
te do condutor. Ao efectuar estas ma-
nobras, certifique-se sempre que no
espaço de manobra não sejam pre-
sentes nem pessoas (especialmente as
crianças) nem animais. Os sensores
de estacionamento constituem uma
ajuda para o condutor, o qual porém
nunca deve reduzir a atenção duran-
te as manobras potencialmente peri-
gosas mesmo se realizadas a baixa ve-
locidade.
AVISO
AVISOS GERAIS
❒Durante as manobras de estaciona-
mento prestar sempre a máxima
atenção aos obstáculos que podem
encontrar-se sobre ou sob o sensor.
❒Os objectos colocados a distância
aproximada, em algumas circunstân-
cias não são detectados pelo sistema
e portanto podem danificar o veícu-
lo ou serem danificados.
Em seguida são ilustradas algumas con-
dições que podem influenciar as pres-
tações do sistema de estacionamento:
❒Uma sensibilidade reduzida do sensor
e redução das prestações do sistema
de auxílio ao estacionamento podem
ser devidas pela presença na superfí-
cie do sensor de: gelo, neve, lama,
múltipla pintura.
❒O sensor detecta um objecto não
existente (“distúrbio de eco”) causa-
do pelos distúrbios de carácter mecâ-
nico, por exemplo: lavagem do veí-
culo, chuva (condições de vento ex-
tremo), granizo.
❒As sinalizações enviadas pelo sensor
podem ser alteradas também pela
presença nas proximidades de siste-
mas a ultra-sons (por ex. travões
pneumáticos de camiões ou martelos
pneumáticos).
❒As prestações do sistema de auxílio
ao estacionamento podem também
ser influenciadas pela posição dos sen-
sores. Por exemplo, variando os alin-
hamentos (a causa do desgaste de
amortecedores, suspensões) ou tro-
cando os pneus, carregando muito o
veículo, fazendo afinações específicas
que prevêem de abaixar o veículo.
❒A detecção de obstáculos na parte al-
ta do veículo (especialmente no ca-
so de furgões ou cabinados) podem
não ser garantida, pois o sistema de-
tecta obstáculos que podem impactar
o veículo na parte baixa.
102-112 Ducato PT 6-11-2007 14:31 Pagina 108

109
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
O auto-rádio deve ser instalado no lu-
gar da gaveta central, esta operação tor-
na acessíveis os cabos da predisposição.
fig. 128F0N0157m
ACESSÓRIOS
COMPRADOS
PELO UTENTE
Se, depois da compra do veículo, se deseja
instalar a bordo acessórios eléctricos que
necessitam de alimentação eléctrica per-
manente (auto-rádio, anti-roubo por sa-
télite, etc.) ou sempre que gravam no ba-
lanço eléctrico, dirija-se à Rede de As-
sistência Fiat, que além de sugerir os dis-
positivos mais adequados pertencentes à
Lineaccessori Fiat, verificará se o sistema
eléctrico do veículo é capaz de suster a
carga pedida, ou se, ao contrário, seja ne-
cessário integrá-lo com uma bateria au-
mentada.
Para a ligação na predispo-
sição presente no veículo, di-
rija-se à Rede de Assistência Fiat de
modo a prevenir qualquer possível in-
conveniente que possa comprometer
a segurança do veículo.
AVISO
fig. 129F0N0158mPrestar atenção na monta-
gem de spoiler adicionais, ro-
das de liga e tampões de roda não de
série: podem reduzir a ventilação dos
travões e portanto a sua eficiência
em condições de travadas violentas e
repetidas, ou então, de longas desci-
das. Certifique-se também que nada
(tepetes, etc.) possam ser de obstá-
culo no curso dos pedais.
AVISO
INSTALAÇÃO DE
DISPOSITIVOS ELÉCTRICOS/
ELECTRÓNICOS
Os dispositivos eléctricos/electrónicos ins-
talados depois da compra do veículo e no
âmbito do serviço de pós-venda devem
ser completos com a marcas:
A Fiat Auto S.p.A. autoriza a montagem
de aparelhos transceptores com a con-
dição que as instalações sejam realizadas
adequadamente, respeitando as indicações
do fabricante, e num centro especializado.
AVISO A montagem de dispositivos que
comportem modificações das caracterís-
ticas do veículo, podem determinar o re-
tiro da autorização de circulação por da
parte das autoridades encarregadas e o
eventual decaimento da garantia limitada-
mente aos defeitos causados pela citada
modificação ou a esta directamente ou in-
directamente aos quais se pode fazer re-
ferência.
A Fiat Auto S.p.A. declina qualquer res-
ponsabilidade pelos danos derivantes da
instalação de acessórios não fornecidos ou
recomendados pela Fiat Auto S.p.A. e ins-
talados não em conformidade com as
prescrições fornecidas.
102-112 Ducato PT 6-11-2007 14:31 Pagina 109

110
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

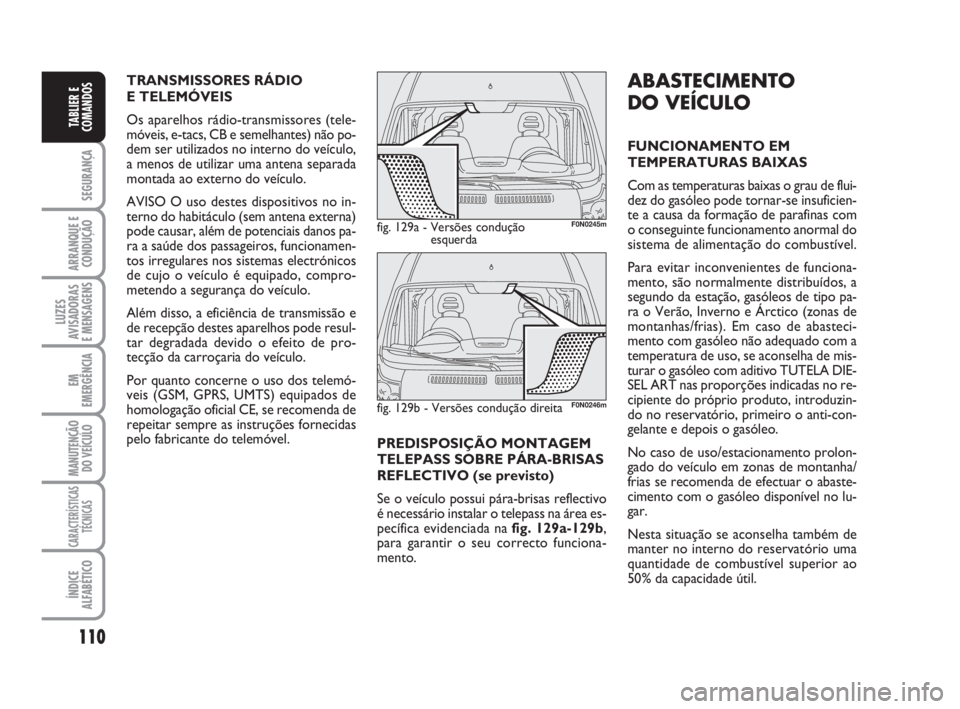

ABASTECIMENTO
DO VEÍCULO
FUNCIONAMENTO EM
TEMPERATURAS BAIXAS
Com as temperaturas baixas o grau de flui-
dez do gasóleo pode tornar-se insuficien-
te a causa da formação de parafinas com
o conseguinte funcionamento anormal do
sistema de alimentação do combustível.
Para evitar inconvenientes de funciona-
mento, são normalmente distribuídos, a
segundo da estação, gasóleos de tipo pa-
ra o Verão, Inverno e Árctico (zonas de
montanhas/frias). Em caso de abasteci-
mento com gasóleo não adequado com a
temperatura de uso, se aconselha de mis-
turar o gasóleo com aditivo TUTELA DIE-
SEL ART nas proporções indicadas no re-
cipiente do próprio produto, introduzin-
do no reservatório, primeiro o anti-con-
gelante e depois o gasóleo.
No caso de uso/estacionamento prolon-
gado do veículo em zonas de montanha/
frias se recomenda de efectuar o abaste-
cimento com o gasóleo disponível no lu-
gar.
Nesta situação se aconselha também de
manter no interno do reservatório uma
quantidade de combustível superior ao
50% da capacidade útil. TRANSMISSORES RÁDIO
E TELEMÓVEIS
Os aparelhos rádio-transmissores (tele-
móveis, e-tacs, CB e semelhantes) não po-
dem ser utilizados no interno do veículo,
a menos de utilizar uma antena separada
montada ao externo do veículo.
AVISO O uso destes dispositivos no in-
terno do habitáculo (sem antena externa)
pode causar, além de potenciais danos pa-
ra a saúde dos passageiros, funcionamen-
tos irregulares nos sistemas electrónicos
de cujo o veículo é equipado, compro-
metendo a segurança do veículo.
Além disso, a eficiência de transmissão e
de recepção destes aparelhos pode resul-
tar degradada devido o efeito de pro-
tecção da carroçaria do veículo.
Por quanto concerne o uso dos telemó-
veis (GSM, GPRS, UMTS) equipados de
homologação oficial CE, se recomenda de
repeitar sempre as instruções fornecidas
pelo fabricante do telemóvel.
fig. 129a - Versões condução
esquerdaF0N0245m
fig. 129b - Versões condução direitaF0N0246m
PREDISPOSIÇÃO MONTAGEM
TELEPASS SOBRE PÁRA-BRISAS
REFLECTIVO (se previsto)
Se o veículo possui pára-brisas reflectivo
é necessário instalar o telepass na área es-
pecífica evidenciada na fig. 129a-129b,
para garantir o seu correcto funciona-
mento.
102-112 Ducato PT 6-11-2007 14:31 Pagina 110

111
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
TAMPA DO RESERVATÓRIO
DE COMBUSTÍVEL fig. 130
Para efectuar o abastecimento de com-
bustível, abrir a portinhola Adesapertar
a tampa Butilizando a chave de arranque
e rodando-a em sentido anti-horário; a
tampa é equipada de um dispositivo con-
tra a perda Cque a segura na portinhola.
O fecho hermético pode determinar um
ligeiro aumento de pressão no depósito.
Um eventual ruído de saída de ar, quan-
do se desaperta a tampa, é totalmente
normal.
Durante o abastecimento enganchar a
tampa ao dispositivo existente no interno
da portinhola como ilustrado na fig. 130.
fig. 130F0N0068m
Não aproximar-se ao bocal
do depósito com chamas liv-
res ou cigarros acesos: perigo de
incêndio. Evitar também de aproxi-
mar-se de modo excessivo ao bocal
com o rosto, para não inalar vapo-
res nocivos.
AVISOUtilize só gasóleo para auto-
tracção, conforme a Especifi-
cação Europeia EN590. O
uso de outros produtos ou
misturas pode danificar de modo irre-
mediável o motor com a conseguinte
perda da garantia por danos causados.
Em caso de abastecimento acidental
com outros tipos de combustível, não
ligar o motor e proceder ao esvazia-
mento do reservatório. Se, o motor, ao
contrário, funcionou mesmo que por
um brevíssimo período, é indispensável
esvaziar, além do reservatório, todo o
circuito de alimentação.
POSSIBILIDADES DE
ABASTECIMENTO
Para garantir o completo abastecimento
do reservatório, efectue duas operações
de abastecimento depois do primeiro cli-
que da pistola de fornecimento. Evite ou-
tras operações de abastecimento que po-
dem causar anomalias ao sistema de ali-
mentação.
102-112 Ducato PT 6-11-2007 14:31 Pagina 111
