2008 FIAT DUCATO Betriebsanleitung (in German)

248
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
(▼)
1610 ÷ 1630
1870 ÷ 1890
2100
2400
3500
2500
750
120 160 Multijet
(❏)
1725 ÷ 1760
1740 ÷ 1775
2100
2400
3500
2500
750
120 120 Multijet
(❏)
1675 ÷ 1710
1790 ÷ 1825
2100
2400
3500
2500
750
120160 Multijet
(▼)
1660 ÷ 1680
1820 ÷ 1840
2100
2400
3500
2500
750
120

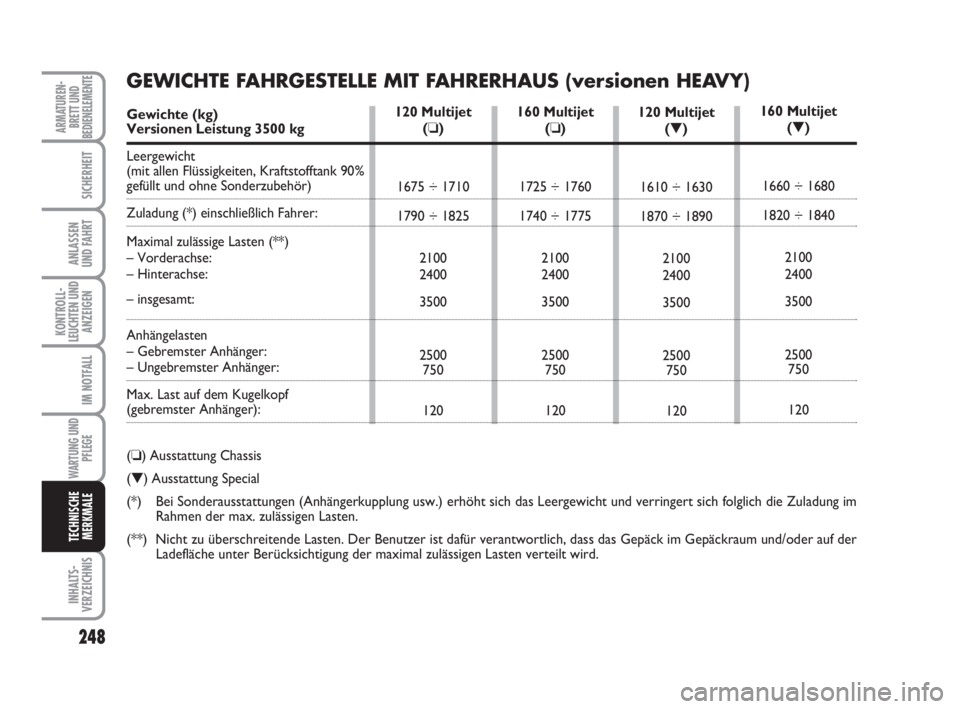

GEWICHTE FAHRGESTELLE MIT FAHRERHAUS (versionen HEAVY)
Gewichte (kg)Versionen Leistung 3500 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(❏) Ausstattung Chassis
(▼) Ausstattung Special
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung im
Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der
Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 248

249
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
(▼)
1610 ÷ 1630
2370 ÷ 2390
2100
2400
4000
2500
750
100 160 Multijet
(❏)
1725 ÷ 1760
2240 ÷ 2275
2100
2400
4000
2500
750
1200 120 Multijet
(❏)
1675 ÷ 1710
2290 ÷ 2325
2100
2400
4000
2500
750
100160 Multijet
(▼)
1660 ÷ 1680
2320 ÷ 2340
2100
2400
4000
2500
750
100

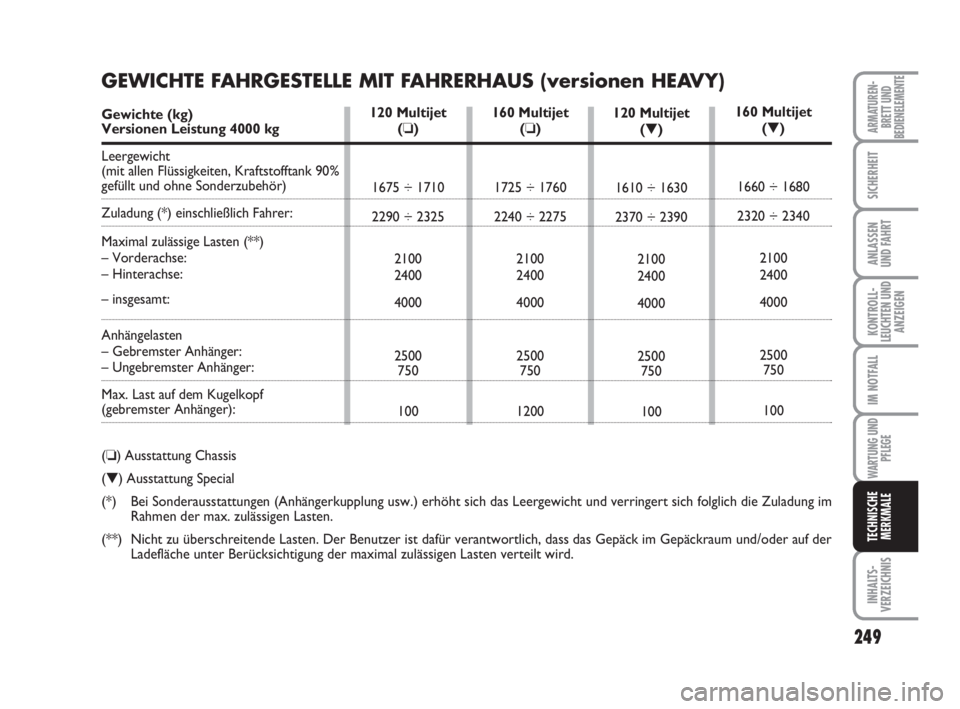

GEWICHTE FAHRGESTELLE MIT FAHRERHAUS (versionen HEAVY)
Gewichte (kg)Versionen Leistung 4000 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(❏) Ausstattung Chassis
(▼) Ausstattung Special
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung im
Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der
Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 249

250
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
(▼)
1310 ÷ 1330
2170 ÷ 2190
2100
2400
3500
2500
750
120 160 Multijet
(❏)
1425 ÷ 1460
2040 ÷ 2075
2100
2400
3500
2500
750
120 120 Multijet
(❏)
1375 ÷ 1410
2090 ÷ 2125
2100
2400
3500
2500
750
120160 Multijet
(▼)
1360 ÷ 1380
2120 ÷ 2140
2100
2400
3500
2500
750
120
GEWICHTE FAHRGESTELLE (versionen HEAVY)
Gewichte (kg)Versionen Leistung 3500 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(❏) Ausstattung Chassis
(▼) Ausstattung Special
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung im
Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der
Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 250

251
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
(▼)
1310 ÷ 1330
2670 ÷ 2690
2100
2400
4000
2500
750
100 160 Multijet
(❏)
1425 ÷ 1460
2540 ÷ 2575
2100
2400
4000
2500
750
100 120 Multijet
(❏)
1375 ÷ 1410
2590 ÷ 2625
2100
2400
4000
2500
750
100160 Multijet
(▼)
1360 ÷ 1380
2620 ÷ 2640
2100
2400
4000
2500
750
100

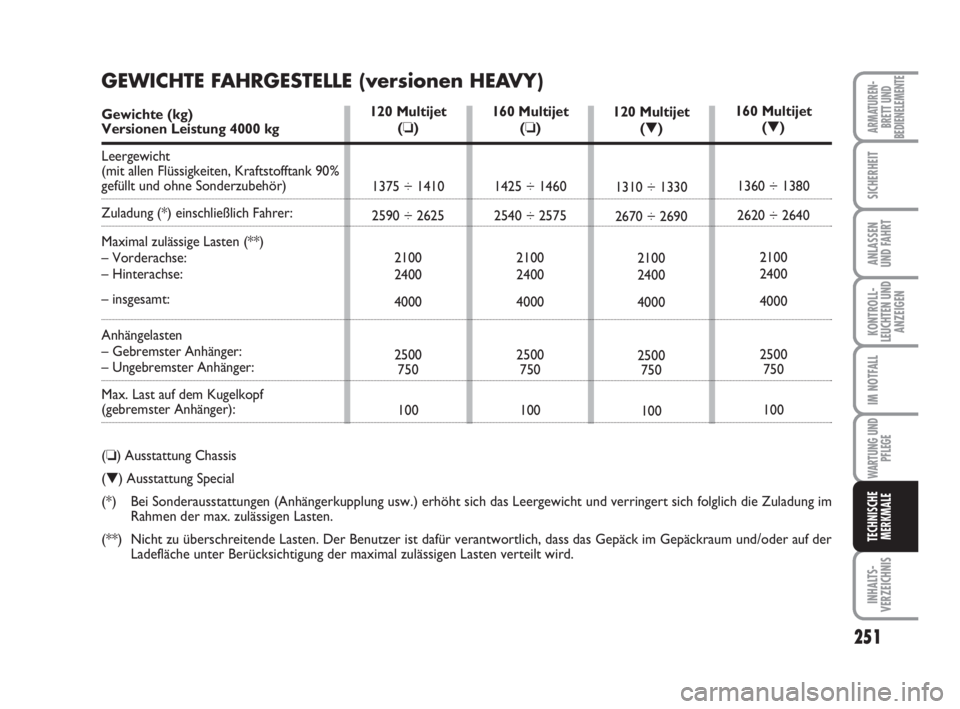

GEWICHTE FAHRGESTELLE (versionen HEAVY)
Gewichte (kg)Versionen Leistung 4000 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(❏) Ausstattung Chassis
(▼) Ausstattung Special
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung im
Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der
Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 251

252
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
1965 ÷ 2025
1275 ÷ 1335
1750
1900
3300
2500
750
100160 Multijet
2015 ÷ 2075
1225 ÷ 1285
1750
1900
3300
2500
750
100 100 Multijet
1950 ÷ 2010
1290 ÷ 1350
1750
1900
3300
2000
750
100

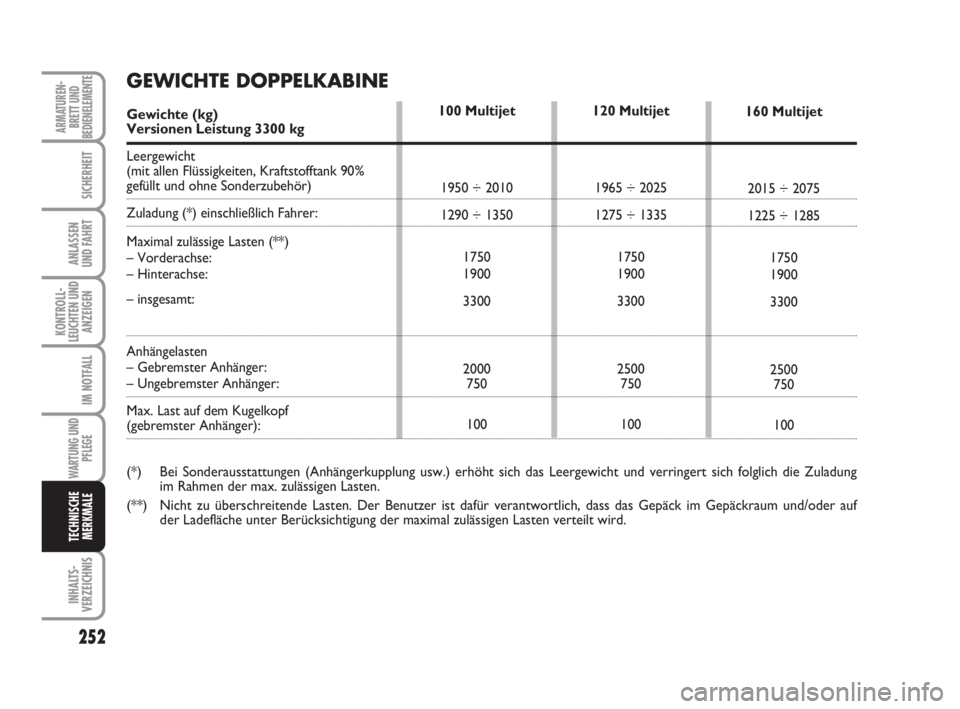

GEWICHTE DOPPELKABINE
Gewichte (kg)Versionen Leistung 3300 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung
im Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 252

253
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
1965 ÷ 2025
1475 ÷ 1535
2100
2400
3500
2500
750
120160 Multijet
2015 ÷ 2075
1425 ÷ 1485
2100
2400
3500
2500
750
120 100 Multijet
1950 ÷ 2010
1490 ÷ 1550
2100
2400
3500
2500
750
120
GEWICHTE DOPPELKABINE
Gewichte (kg)Versionen Leistung 3500 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung
im Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 253

254
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
2005 ÷ 2105
1395 ÷ 1495
2100
2400
3500
2500
750
120160 Multijet
2055 ÷ 2155
1345 ÷ 1445
2100
2400
3500
2500
750
120

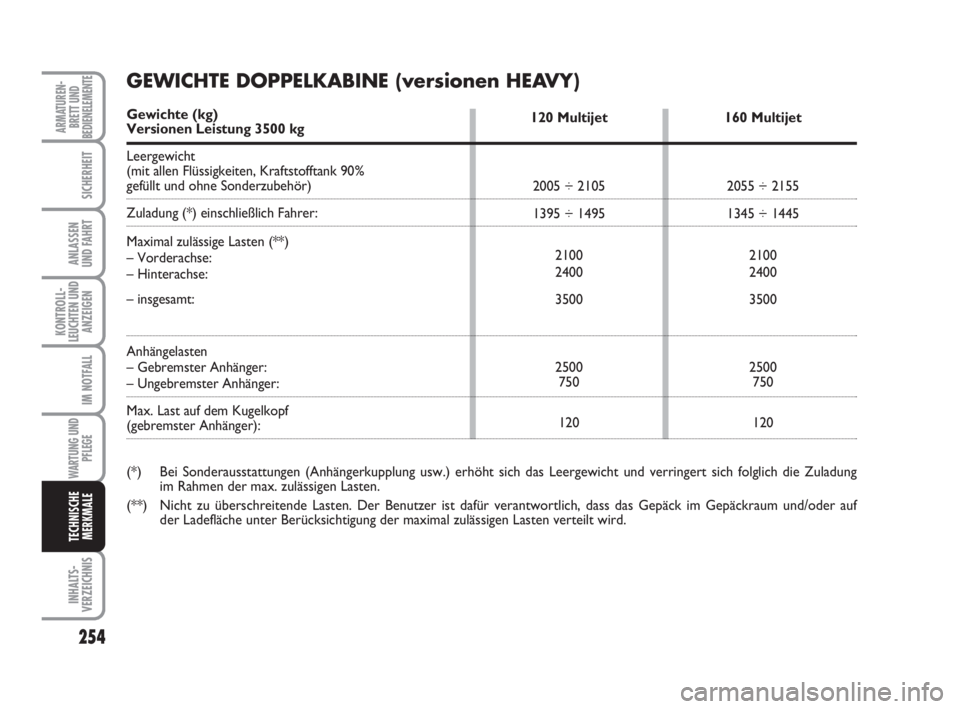

GEWICHTE DOPPELKABINE (versionen HEAVY)
Gewichte (kg)Versionen Leistung 3500 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung
im Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 254

255
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
120 Multijet
1950
1050
1600
1650
3000
2500
750
100160 Multijet
2000
1000
1600
1650
3000
2500
750
100 100 Multijet
1935
1065
1600
1650
3000
2000
750
100

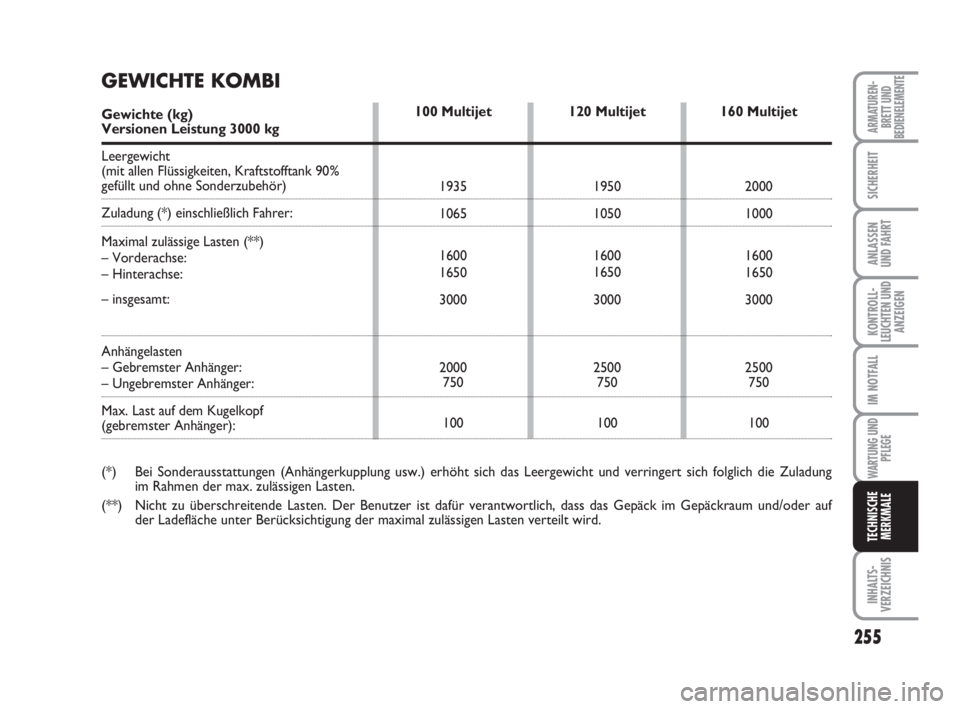

GEWICHTE KOMBI
Gewichte (kg)Versionen Leistung 3000 kg
Leergewicht
(mit allen Flüssigkeiten, Kraftstofftank 90%
gefüllt und ohne Sonderzubehör)
Zuladung (*) einschließlich Fahrer:
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Last auf dem Kugelkopf
(gebremster Anhänger):
(*) Bei Sonderausstattungen (Anhängerkupplung usw.) erhöht sich das Leergewicht und verringert sich folglich die Zuladung
im Rahmen der max. zulässigen Lasten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf
der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
211-269 Ducato D 6-11-2007 11:54 Pagina 255
