Das Fahrzeug besitzt eine Garantie gegen
das Durchrosten jedes beliebigen Origin-
alteils des Aufbaus oder der Karosserie.
Für die allgemeinen Bedingungen dieser Ga-
rantie schlagen Sie bitte im Gewährlei-
stungsheft nach.
RATSCHLÄGE FÜR DIE PFLEGE
DER KAROSSERIE
Lackierung
Die Lackierung hat nicht nur eine ästhe-
tische, sondern auch eine für das Karos-
serieblech schützende Funktion.
Deshalb sollten Abriebstellen oder tiefe
Kratzer sofort ausgebessert werden, damit
sich kein Rost bildet. Bei Nachlackierungen
sind nur Originalprodukte zu verwenden
(siehe “Schild mit den Lackkenndaten der
Karosserie” im Kapitel “Technische Da-
ten”).
Die normale Pflege besteht aus regelmäßi-
gem Waschen, wobei die Häufigkeit von
den Einsatz- und Umweltbedingungen ab-
hängt. In Gebieten mit starker Luftver-
schmutzung oder wenn mit Streusalz be-
handelte Straßen befahren werden, ist das
Fahrzeug häufiger zu waschen. Hier die wichtigsten:
❒Produkte und Lackiersysteme, die dem
Fahrzeug eine besondere Wider-
standsfähigkeit gegen Korrosion und
Abrieb verleihen;
❒Verwendung von verzinkten (oder
vorbehandelten) Blechen mit großer
Widerstandsfähigkeit gegen Korrosi-
on;
❒Spritzbehandlung mit wachshaltigen
Produkten mit hoher Schutzwirkung
am Unterboden, im Motorraum, in
Radkästen und an anderen Elementen;
❒Spritzauftrag von Kunststoffprodukten
mit Schutzwirkung an den am stärk-
sten Korrosion ausgesetzten Stellen:
Türholm, Kotflügelinnenseiten, Rän-
der usw.;
❒Verwendung von “offenen” Hohlräu-
men, um die Bildung von Kondens-
wasser und das Anstauen von Wasser
zu verhindern, was die Rostbildung im
Inneren fördern würde.
KAROSSERIE
SCHUTZ GEGEN
ATMOSPHÄRISCHE EINFLÜSSE
Die wichtigsten Ursachen der Korrosi-
onserscheinungen sind:
❒Luftverschmutzung;
❒salzhaltige und feuchte Luft (Küsten-
gebiete, feuchtwarmes Klima);
❒von der Jahreszeit abhängige Umwelt-
bedingungen.
Außerdem darf die Abriebwirkung des in
der Luft enthaltenen Staubs, des vom
Wind aufgewirbelten Sandes sowie des
von anderen Fahrzeugen hochgeschleu-
derten Schmutzes und Splits nicht unter-
schätzt werden.
Fiat hat für Ihr Fahrzeug die besten tech-
nologischen Lösungen angewandt, um die
Karosserie wirksam vor Korrosion zu
schützen.
189-210 Ducato D 6-11-2007 11:51 Pagina 208

209
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
Für eine korrekte Wagenwäsche gehen
Sie bitte wie folgt vor:
❒Erfolgt die Wagenwäsche in einer au-
tomatischen Anlage, die Dachanten-
ne abmontieren, damit sie nicht be-
schädigt wird;
❒Die Karosserie mit einem Nieder-
druck-Wasserstrahl abspülen;
❒Die Karosserie mit einem weichen
Schwamm und einem leichten Reini-
gungsmittel abwaschen; dabei oft den
Schwamm ausspülen;
❒Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder ab-
trocknen.
Beim Abtrocknen dürfen besonders die
weniger sichtbaren Stellen wie Türen,
Hauben, Scheinwerfereinfassungen, wo
sich leicht Wasser anstauen kann, nicht
vergessen werden. Nach der Wagenwä-
sche lässt man das Fahrzeug noch am be-
sten im Freien stehen, damit sämtliche ver-
bliebene Feuchtigkeit verdunsten kann.Das Fahrzeug nicht waschen, wenn es in
der Sonne geparkt war oder die Motor-
haube noch heiß ist: Dies könnte den
Glanz der Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind in der sel-
ben Weise wie bei einer normalen Wa-
genwäsche zu reinigen.
Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken. Die harzartigen Ab-
sonderungen, die von vielen Baumarten
herunter fallen, verleihen dem Lack ein
mattes Aussehen und fördern den mögli-
chen Beginn von Korrosionsprozessen.
Für einen besseren Schutz der Lackierung
gelegentlich mit spezifischem Schutzwachs
polieren. Wenn die Lackierung aufgrund
der Ansammlung von Smog glanzlos wird,
mit Polishwachs behandeln, der die Lackie-
rung nicht nur schützt sondern auch eine
leichte Abriebwirkung hat.
ZUR BEACHTUNG Vogelkot muss so-
fort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.
Die Waschmittel verunreinigen
die Gewässer. Das Waschen
des Fahrzeugs ist daher nur in
den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der
für das Waschen verwendeten Flüssig-
keiten eingerichtet sind.
Fensterscheiben
Zum Reinigen der Scheiben geeignete Rei-
nigungsprodukte verwenden. Immer sau-
bere Lappen benutzen, um die Sicht
störende Kratzer zu vermeiden.
ZUR BEACHTUNG Um die auf der In-
nenseite der Heckscheibe aufgetragenen
Heizwiderstände nicht zu beschädigen,
vorsichtig und nur in Richtung der aufge-
tragenen Heizwiderstände reiben.
Motorraum
Nach jeder Wintersaison wird eine sorg-
fältige Motorraumwäsche empfohlen: Da-
bei den Spritzstrahl nicht direkt auf die elek-
tronischen Steuergeräte richten, und ent-
sprechend die oberen Luftauslässe schüt-
zen, damit der Scheibenwischermotor nicht
beschädigt wird. Für die Ausführung wen-
den Sie sich bitte an Fahrwerkstätten.
ZUR BEACHTUNG Die Motorraumwä-
sche muss bei kaltem Motor und bei
Zündschlüssel auf STOPerfolgen. Nach
dem Waschen kontrollieren, dass die ver-
schiedenen Schutzelemente (z. B. Gum-
mischutzklappen) nicht abgedrückt oder
beschädigt sind.
Vordere Scheinwerfer
ZUR BEACHTUNG Bei der Reinigung der
transparenten Abdeckungen aus Kunst-
stoff der vorderen Scheinwerfer keine
aromatischen Substanzen (z. B. Benzin)
oder Ketonen (z. B. Azeton) verwenden.
189-210 Ducato D 6-11-2007 11:51 Pagina 209

210
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
Die Stoffverkleidungen Ihres
Fahrzeugs sind so beschaffen,
dass sie für eine lange Zeit
dem Verschleiß widerstehen,
dem sie normalerweise ausgesetzt sind.
Es ist jedoch absolut notwendig, lang
andauernde und/oder durch Gewalt-
einwirkung verursachte Reibungen mit
Kleidungszubehör wie Metallschlös-
sern, Schnallen, Nadelvliesbefestigun-
gen u. ä. zu vermeiden, denn da diese
lokal und mit hohem Druck auf die
Garne einwirken, können sie ein Zer-
reißen der Fäden verursachen und da-
durch das Futter beschädigen. REINIGUNG DER SITZE, DER
STOFF- UND SAMTBEZÜGE
Den Staub mit einer weichen Bürste oder
einem Staubsauger entfernen. Die beste Rei-
nigungswirkung an den Samtbezügen erzielt
man mit einer angefeuchteten Bürste. Die
Sitze mit einem feuchten Schwamm abrei-
ben, der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.Nie entflammbare Produk-
te wie Petroleumäther oder
Waschbenzin zum Reinigen der Fahr-
zeug-Innenteile benutzen. Die elek-
trostatischen Entladungen, die beim
Reiben während der Reinigung ent-
stehen, könnten einen Brand auslö-
sen.
ZUR BEACHTUNG
Keine Sprühdosen im Fahr-
zeug aufbewahren: Berstge-
fahr. Die Sprühdosen dürfen nicht ei-
ner Temperatur über 50°C ausgesetzt
werden. Diese Temperatur kann im
Fahrgastraum in der warmen Jahres-
zeit weit überschritten werden.
ZUR BEACHTUNG
FAHRGASTRAUM
Regelmäßig unter den Bodenbelägen kon-
trollieren, ob sich nicht Wasser angestaut
hat (Tropfwasser von Schuhen und Re-
genschirmen usw.), das zum Oxidieren des
Blechs führen könnte.sungsmittel, die eigens studiert wurden,
um den Anblick und die Farbe der Kom-
ponenten nicht zu verändern.
ZUR BEACHTUNG Keinen Alkohol oder
benzinhaltige Produkte zum Reinigen des
Glases der Instrumentenabdeckung ver-
wenden.
MIT ECHTEM LEDER
VERKLEIDETESLENKRAD/
SCHALTHEBELKNAUF
Die Reinigung dieser Komponenten darf
nur mit Wasser und neutraler Seife aus-
geführt werden.
Niemals Alkohol oder Produkte auf Al-
koholbasis verwenden.
Vor der Verwendung von spezifischen
Produkten für die Reinigung der Innen-
ausstattungen, durch aufmerksames
Durchlesen der Angaben auf dem Etikett
sicherstellen, dass das Produkt keinen Al-
kohol und/oder Substanzen auf Alkohol-
basis enthält.
Wenn bei den Reinigungsarbeiten der
Windschutzscheibe mit spezifischen Pro-
dukten für Fenster Tropfen auf das Leder
des Lenkrads/Schalthebelknaufs fallen, sind
diese umgehend zu entfernen, und danach
muss der betroffene Bereich mit Wasser
und neutraler Seife gewaschen werden.
ZUR BEACHTUNG Bei Verwendung der
Lenkradsperre empfiehlt sich höchste Sorg-
falt, um Kratzer auf dem Leder der Ver-
kleidung zu vermeiden. KUNSTSTOFFE IM
FAHRGASTRAUM
Es wird empfohlen, die regelmäßige Rei-
nigung der Kunststoffe mit einem in einer
Lösung von Wasser und neutraler Seife
angefeuchteten Lappen durchzuführen,
ohne stark zu reiben. Für die Entfernung
von fettigen oder hartnäckigen Flecken
verwenden Sie spezifische Produkte für
die Reinigung von Kunststoffen ohne Lö-
189-210 Ducato D 6-11-2007 11:51 Pagina 210

211
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
KENNDATEN ...................................................................... 212
MOTORCODE - KAROSSERIEVERSIONEN ................ 214
MOTOR ................................................................................. 216
KRAFTSTOFFVERSORGUNG .......................................... 217
KRAFTÜBERTRAGUNG ................................................... 217
BREMSEN ............................................................................... 218
AUFHÄNGUNGEN ............................................................ 218
LENKUNG ............................................................................. 218
RÄDER .................................................................................... 219
ABMESSUNGEN .................................................................. 223
FAHRLEISTUNGEN ............................................................ 229
GEWICHTE ........................................................................... 230
BETRIEBSMITTEL ................................................................. 261
FLÜSSIGKEITEN UND SCHMIERMITTEL ..................... 262
KRAFTSTOFFVERBRAUCH .............................................. 264
CO
2-EMISSIONEN .............................................................. 265
FERNSTEUERUNG AUF RADIOFREQUENZ:
MINISTERIELLE ZULASSUNG........................................... 266
TT T
E E
C C
H H
N N
I I
S S
C C
H H
E E
M M
E E
R R
K K
M M
A A
L L
E E
211-269 Ducato D 6-11-2007 11:54 Pagina 211

ZUSAMMENFASSUNG DER
KENNDATEN Abb. 1
Das Schild befindet sich auf der vorderen
Querstrebe des Motorraums und enthält
folgende Daten:
BZulassungsnummer.
CCode des Fahrzeugtyps.
DLaufende Herstellungsnummer des
Fahrgestells.
EZulässiges Gesamtgewicht des Fahr-
zeugs.
FZulässiges Gesamtgewicht des Fahr-
zeugs samt Anhänger.
GZulässige Achslast (vorn).HZulässige Achslast (hinten).
ITyp des Motors.
LCode der Karosserieversion.
MOrdnungsnummer für Ersatzteile.
NKorrekter Rauchkoeffizient der Abga-
se.

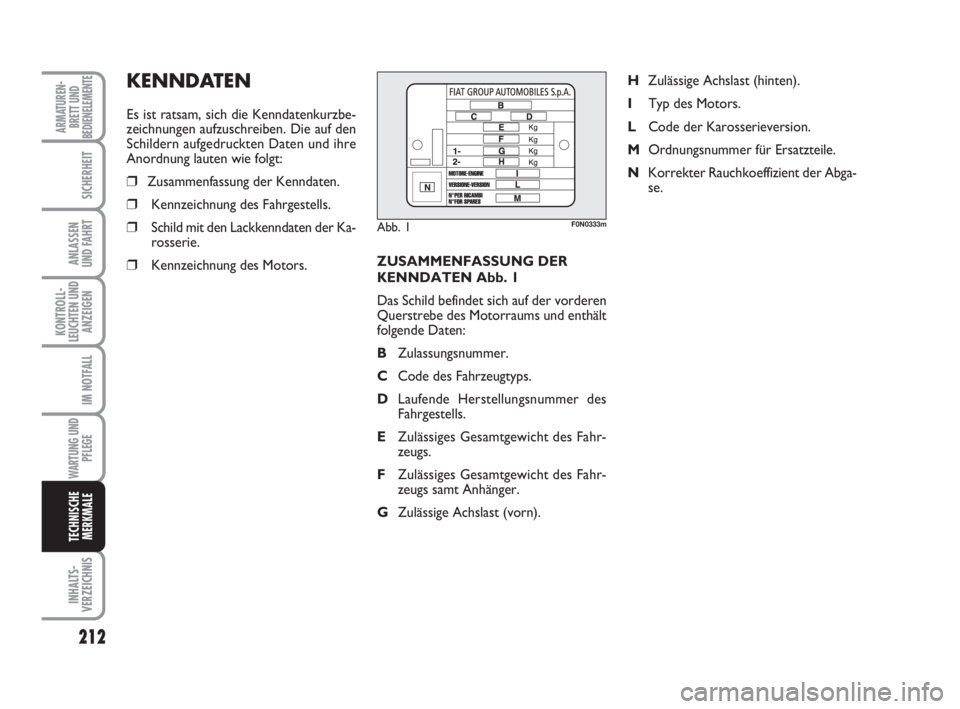

KENNDATEN
Es ist ratsam, sich die Kenndatenkurzbe-
zeichnungen aufzuschreiben. Die auf den
Schildern aufgedruckten Daten und ihre
Anordnung lauten wie folgt:
❒Zusammenfassung der Kenndaten.
❒Kennzeichnung des Fahrgestells.
❒Schild mit den Lackkenndaten der Ka-
rosserie.
❒Kennzeichnung des Motors.
Abb. 1F0N0333m
212
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
211-269 Ducato D 6-11-2007 11:54 Pagina 212

KENNZEICHNUNG DES
FAHRGESTELLS Abb. 3
Sie befinden sich entsprechend: eine auf
dem inneren Radkasten auf der Beifah-
rerseite, A-Abb. 3 die andere auf dem un-
teren Teil der Windschutzscheibe
Abb. 4.
❒Fahrzeugtyp;
❒Laufende Herstellungsnummer des
Fahrgestells.MOTORKENNZEICHNUNG
Die Kennzeichnung ist auf dem Zylinder-
block eingeschlagen und umfasst den Typ
und die laufende Herstellungsnummer.

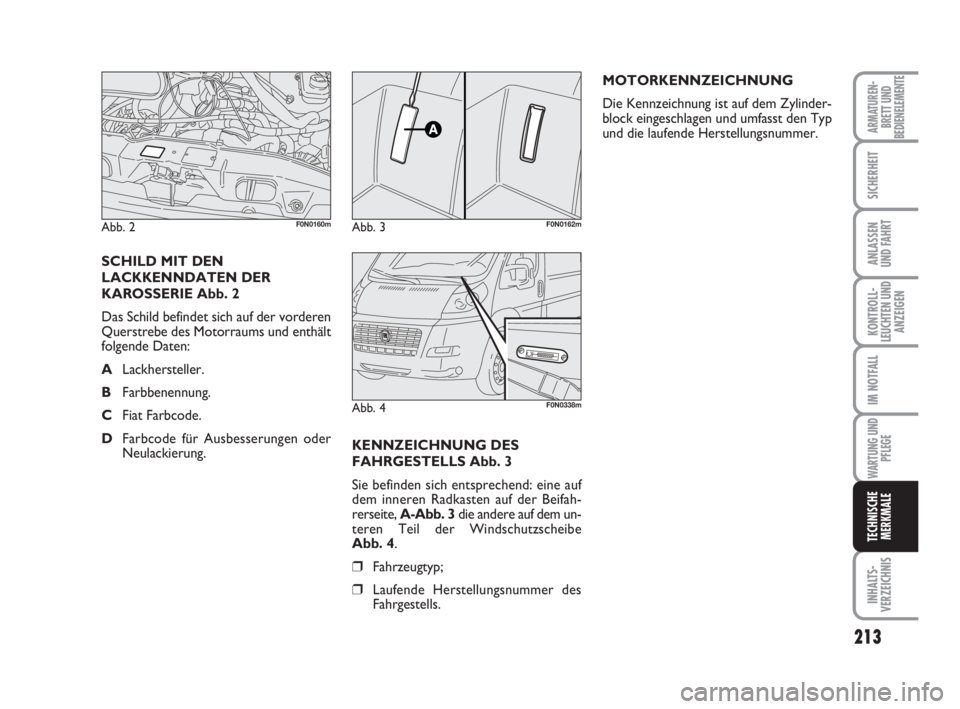

SCHILD MIT DEN
LACKKENNDATEN DER
KAROSSERIE Abb. 2
Das Schild befindet sich auf der vorderen
Querstrebe des Motorraums und enthält
folgende Daten:
ALackhersteller.
BFarbbenennung.
CFiat Farbcode.
DFarbcode für Ausbesserungen oder
Neulackierung.
Abb. 2F0N0160mAbb. 3F0N0162m
213
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
Abb. 4F0N0338m
211-269 Ducato D 6-11-2007 11:54 Pagina 213

214
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
MOTORCODE - KAROSSERIEVERSIONEN
Versionen Code des Motortyps
100 Multijet4HV
120 MultijetSOFIM F1AE0481D
130 MultijetSOFIM F1AE0481N
160 MultijetSOFIM F1CE0481D
Nachfolgend geben wir ein Beispiel für den Code der Karosserieversionen mit entsprechender Zeichenerklärung an, das für alle
Codes der Karosserieversionen gültig ist:
Zeichenerklärung: 250 A A M F A AX
MODELL
LEISTUNG
MOTOR
GETRIEBE/MOTORACHSEN
KAROSSERIE
RADSTAND
VERSION
211-269 Ducato D 6-11-2007 11:54 Pagina 214

215
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
LEISTUNG
A3000 kg
B3300 kg
C3500 kg LIGHT
D3500 kg HEAVY
E4005 kg
MOTOREN
A100 Multijet
C120 Multijet
D160 Multijet
E130 Multijet
GETRIEBE
MMechanikgetriebe
AAutomatikgetriebe
KAROSSERIE
AFahrgestell mit FahrerhausGPritsche verlängertes Fahrerhaus
BFahrgestell ohne FahrerhausHFahrgestell verlängertes Fahrerhaus
CFahrgestell mit Fahrerhaus FlachbodenMKleinbus
DPritschenwagenPPanorama
ESchulbus GrundschulenRSchulbus für Grund- und Mittelschulen 6/9 Plätze
LSchulbus MittelschulenUFahrgestell ohne Fahrerhaus “Flachboden”
FLieferwagen
RADSTAND
AKurzer Radstand
BMittlerer Radstand
CLanger Radstand
DMittellanger Radstand
211-269 Ducato D 6-11-2007 11:54 Pagina 215
