2008.5 Peugeot Boxer Betriebsanleitung (in German)

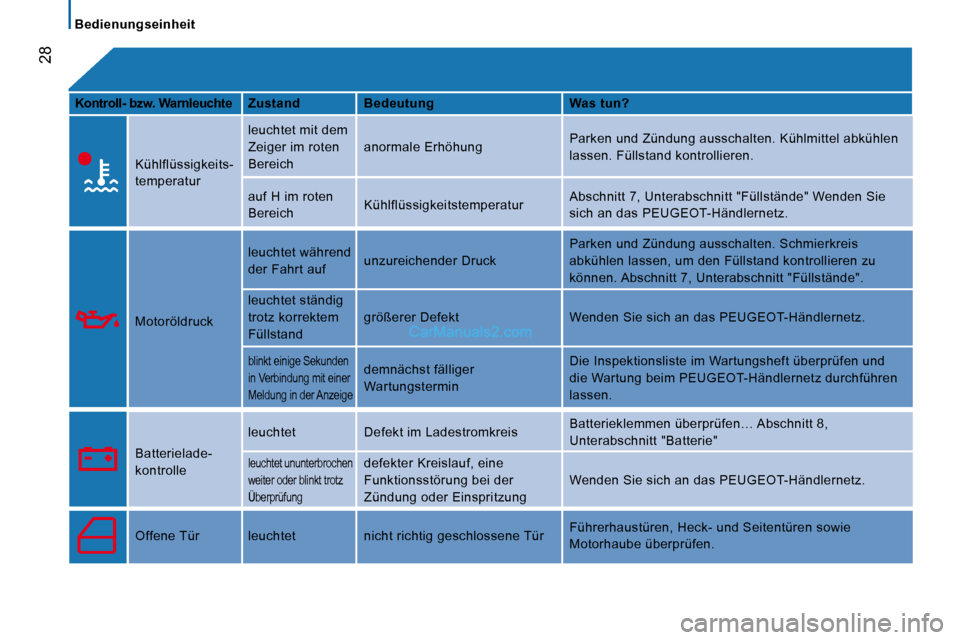

Bedienungseinheit
28

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Kühlflüssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich
anormale Erhöhung
Parken und Zündung ausschalten. Kühlmittel abkühle
n
lassen. Füllstand kontrollieren.
auf H im roten
Bereich Kühlflüssigkeitstemperatur Abschnitt 7, Unterabschnitt "Füllstände" Wenden Si
e
sich an das PEUGEOT-Händlernetz.
Motoröldruck leuchtet während
der Fahrt auf
unzureichender Druck Parken und Zündung ausschalten. Schmierkreis
abkühlen lassen, um den Füllstand kontrollieren zu
können. Abschnitt 7, Unterabschnitt "Füllstände".
leuchtet ständig
trotz korrektem
Füllstand größerer Defekt Wenden Sie sich an das PEUGEOT-Hä
ndlernetz.
blinkt einige Sekunden
in Verbindung mit einer
Meldung in der Anzeige demnächst fälliger
Wartungstermin Die Inspektionsliste im Wartungsheft überprüfen un
d
die Wartung beim PEUGEOT-Händlernetz durchführen
lassen.
Batterielade-
kontrolle leuchtet Defekt im Ladestromkreis
Batterieklemmen überprüfen… Abschnitt 8,
Unterabschnitt "Batterie" leuchtet ununterbrochen
weiter oder blinkt trotz
Überprüfung defekter Kreislauf, eine
Funktionsstörung bei der
Zündung oder Einspritzung Wenden Sie sich an das PEUGEOT-Händlernetz.
Offene Tür leuchtet nicht richtig geschlossene Tü
r Führerhaustüren, Heck- und Seitentüren sowie
Motorhaube überprüfen.

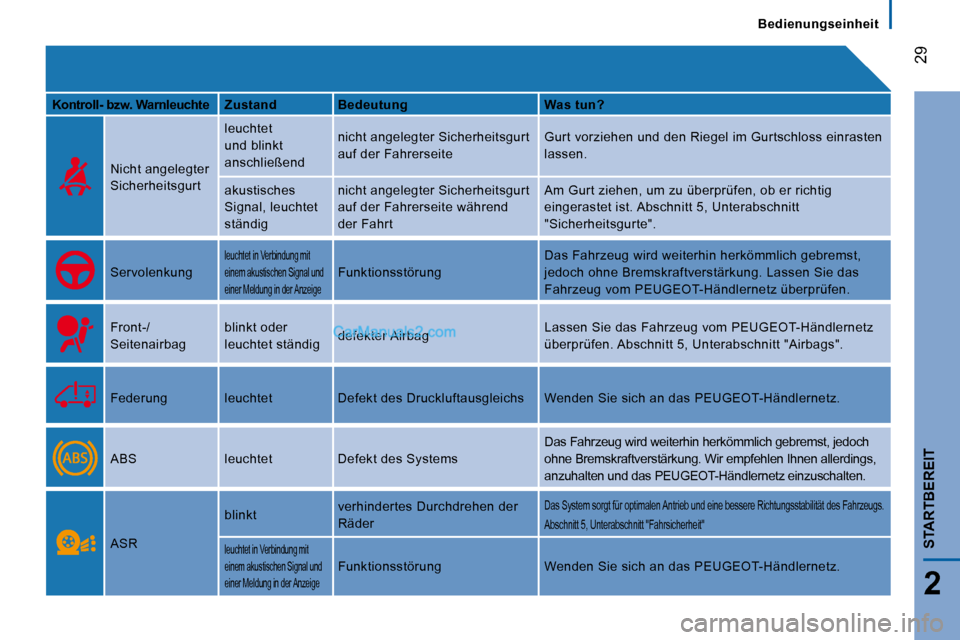

Bedienungseinheit
29
2
STARTBEREIT

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet
und blinkt
anschließend
nicht angelegter Sicherheitsgurt
auf der Fahrerseite
Gurt vorziehen und den Riegel im Gurtschloss einra
sten
lassen.
akustisches
Signal, leuchtet
ständig nicht angelegter Sicherheitsgurt
auf der Fahrerseite während
der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist. Abschnitt 5, Unterabschnitt
"Sicherheitsgurte".
Servolenkung
leuchtet in Verbindung mit
einem akustischen Signal und
einer Meldung in der Anzeige
Funktionsstörung
Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch ohne Bremskraftverstärkung. Lassen Sie das
Fahrzeug vom PEUGEOT-Händlernetz überprüfen.
Front-/
Seitenairbag blinkt oder
leuchtet ständig
defekter Airbag Lassen Sie das Fahrzeug vom PEUGEOT-Händlernetz
überprüfen. Abschnitt 5, Unterabschnitt "Airbags".
Federung leuchtet Defekt des Druckluftausgleichs
Wenden Sie sich an das PEUGEOT-Händlernetz.
ABS leuchtet Defekt des Systems Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch
ohne Bremskraftverstärkung. Wir empfehlen Ihnen all erdings,
anzuhalten und das PEUGEOT-Händlernetz einzuschalte n.
ASR blinkt
verhindertes Durchdrehen der
Räder
Das System sorgt für optimalen Antrieb und eine bes
sere Richtungsstabilität des Fahrzeugs.
Abschnitt 5, Unterabschnitt "Fahrsicherheit"
leuchtet in Verbindung mit
einem akustischen Signal und
einer Meldung in der Anzeige
Funktionsstörung Wenden Sie sich an das PEUGEOT-H ändlernetz.

Bedienungseinheit

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
ESP blinkt System arbeitet

leuchtet
Funktionsstörung oder Defekt
an der Anfahrhilfe am Hang Wenden Sie sich an das PEUGEOT-Händlernetz.
Abschnitt 5, Unterabschnitt "Fahrsicherheit"
Abgasent-
giftungsanlage
leuchtet Defekt am System Schnellstmöglich vom PEUGEOT-Händlernetz
überprüfen lassen.
Abgasentgiftung leuchtet Defekt am System Schnellstmöglich vom PEUGEOT-Händlernetz
überprüfen lassen.

Inaktivierung
des
Beifahrerairbags leuchtet vorsätzliche Inaktivierung
dieses Airbags, weil ein
Kindersitz entgegen der
Fahrtrichtung auf dem Sitz
installiert wurde Über das Menü MODE des Bordcomputers
konfigurieren. Abschnitt 4, Unterabschnitt "Mode".
Elektronische
Anlasssperre
leuchtet nicht identifizierter
Zündschlüssel, Starten
unmöglich Schlüssel wechseln und defekten Schlüssel vom
PEUGEOT-Händlernetz überprüfen lassen. Abschnitt 2,

Unterabschnitt "Öffnen/Schließen"
Bremsbeläge
vorn leuchtet Abnutzung der Bremsbeläge Bremsbeläge vo m PEUGEOT-Händlernetz
austauschen lassen.

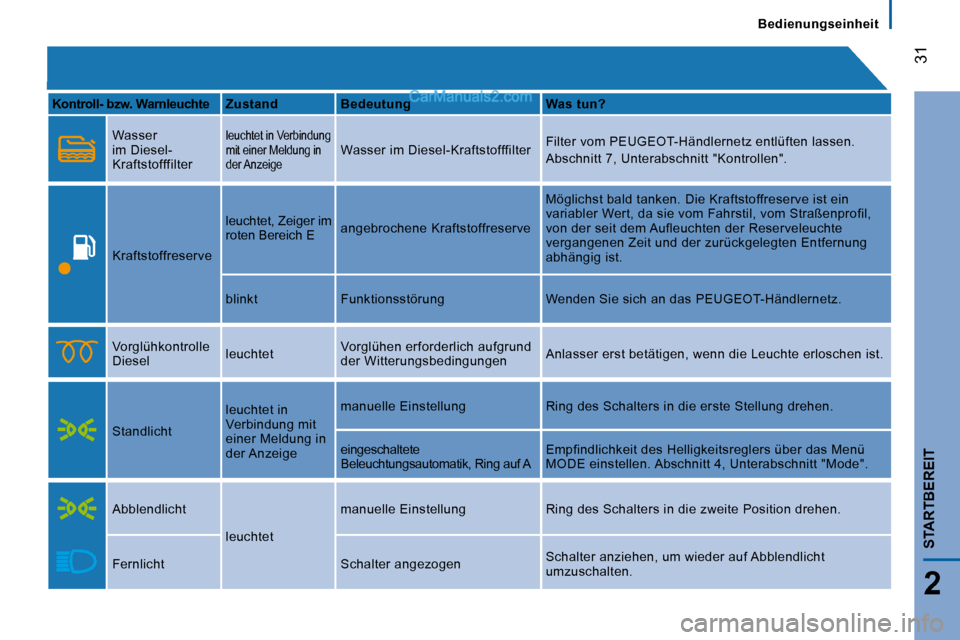

Bedienungseinheit
31
2
STARTBEREIT

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Wasser
im Diesel-
Kraftstofffilter leuchtet in Verbindung
mit einer Meldung in
der Anzeige Wasser im Diesel-Kraftstofffilter Filter vom PEUGEOT-Händlernetz entlüften lassen.
Abschnitt 7, Unterabschnitt "Kontrollen".
Kraftstoffreserve leuchtet, Zeiger im
roten Bereich E
angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist e
in
variabler Wert, da sie vom Fahrstil, vom Straßenpro fil,
von der seit dem Aufleuchten der Reserveleuchte
vergangenen Zeit und der zurückgelegten Entfernung
abhängig ist.
blinkt Funktionsstörung Wenden Sie sich an das P EUGEOT-Händlernetz.
Vorglühkontrolle
Diesel leuchtet Vorglühen erforderlich aufgrund
der Witterungsbedingungen Anlasser erst betätigen, wenn die Leuchte erlosche
n ist .
Standlicht leuchtet in
Verbindung mit
einer Meldung in
der Anzeige manuelle Einstellung Ring des Schalters in die er
ste Stellung drehen .
eingeschaltete
Beleuchtungsautomatik, Ring auf A Empfindlichkeit des Helligkeitsreglers über das Me
nü
MODE einstellen. Abschnitt 4, Unterabschnitt "Mode" .

Abblendlicht
leuchtet manuelle Einstellung Ring des Schalters in die zw
eite Position drehen .
Fernlicht Schalter angezogen Schalter anziehen, um wieder auf Abblendlicht
umzuschalten.

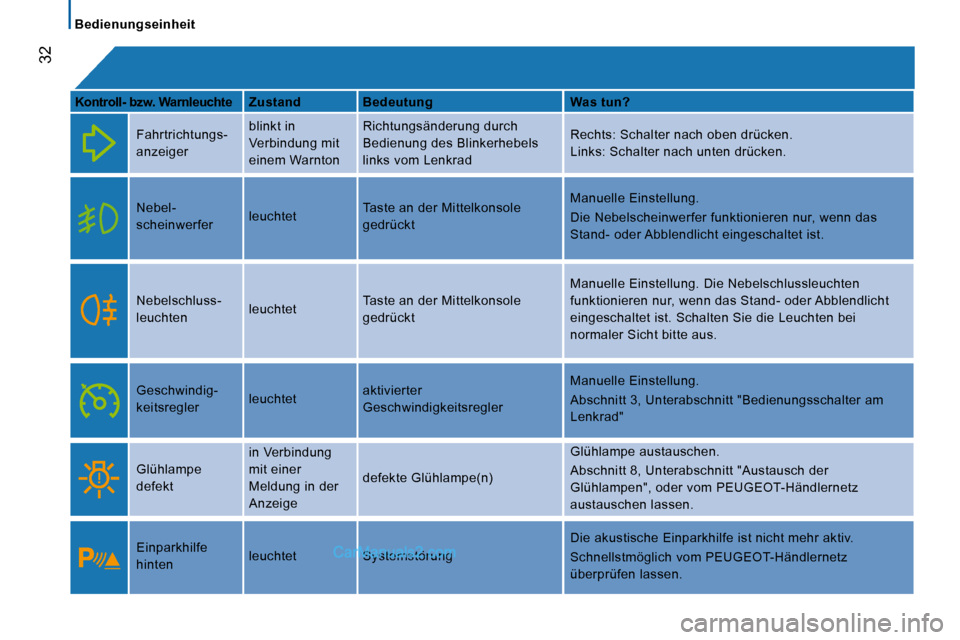

Bedienungseinheit
32

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Fahrtrichtungs-
anzeiger blinkt in
Verbindung mit
einem Warnton Richtungsänderung durch
Bedienung des Blinkerhebels
links vom Lenkrad
Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.
Nebel-
scheinwerfer
leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung.
Die Nebelscheinwerfer funktionieren nur, wenn das
Stand- oder Abblendlicht eingeschaltet ist.
Nebelschluss-
leuchten
leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung. Die Nebelschlussleuchten
funktionieren nur, wenn das Stand- oder Abblendlich
t
eingeschaltet ist. Schalten Sie die Leuchten bei
normaler Sicht bitte aus.
Geschwindig-
keitsregler leuchtet aktivierter
Geschwindigkeitsregler Manuelle Einstellung.
Abschnitt 3, Unterabschnitt "Bedienungsschalter am
Lenkrad"
Glühlampe
defekt in Verbindung
mit einer
Meldung in der
Anzeige
defekte Glühlampe(n) Glühlampe austauschen.
Abschnitt 8, Unterabschnitt "Austausch der
Glühlampen", oder vom PEUGEOT-Händlernetz
austauschen lassen.
Einparkhilfe
hinten
leuchtet Systemstörung Die akustische Einparkhilfe ist nicht mehr aktiv.

Schnellstmöglich vom PEUGEOT-Händlernetz
überprüfen lassen.

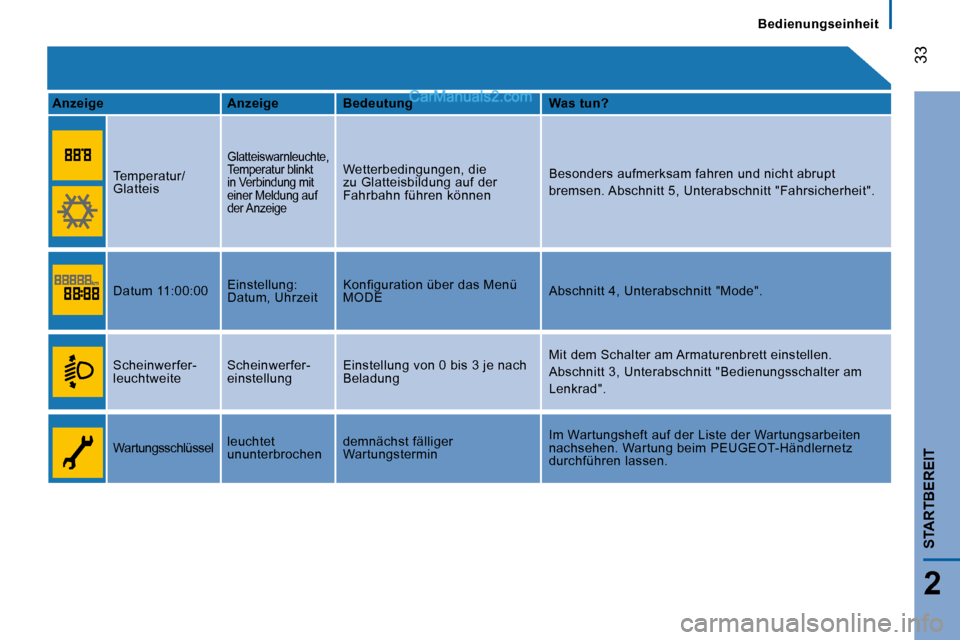

Bedienungseinheit
33
2
STARTBEREIT

Anzeige Anzeige Bedeutung Was tun?
Temperatur/
Glatteis
Glatteiswarnleuchte,
Temperatur blinkt
in Verbindung mit
einer Meldung auf
der Anzeige Wetterbedingungen, die
zu Glatteisbildung auf der
Fahrbahn führen können Besonders aufmerksam fahren und nicht abrupt
bremsen. Abschnitt 5, Unterabschnitt "Fahrsicherhei
t".
Datum 11:00:00 Einstellung:
Datum, Uhrzeit Konfiguration über das Menü
MODE
Abschnitt 4, Unterabschnitt "Mode".
Scheinwerfer-
leuchtweite Scheinwerfer-
einstellung Einstellung von 0 bis 3 je nach
Beladung Mit dem Schalter am Armaturenbrett einstellen.
Abschnitt 3, Unterabschnitt "Bedienungsschalter am
Lenkrad".
Wartungsschlüssel leuchtet
ununterbrochen
demnächst fälliger
Wartungstermin Im Wartungsheft auf der Liste der Wartungsarbeiten

nachsehen. Wartung beim PEUGEOT-Händlernetz
durchführen lassen.

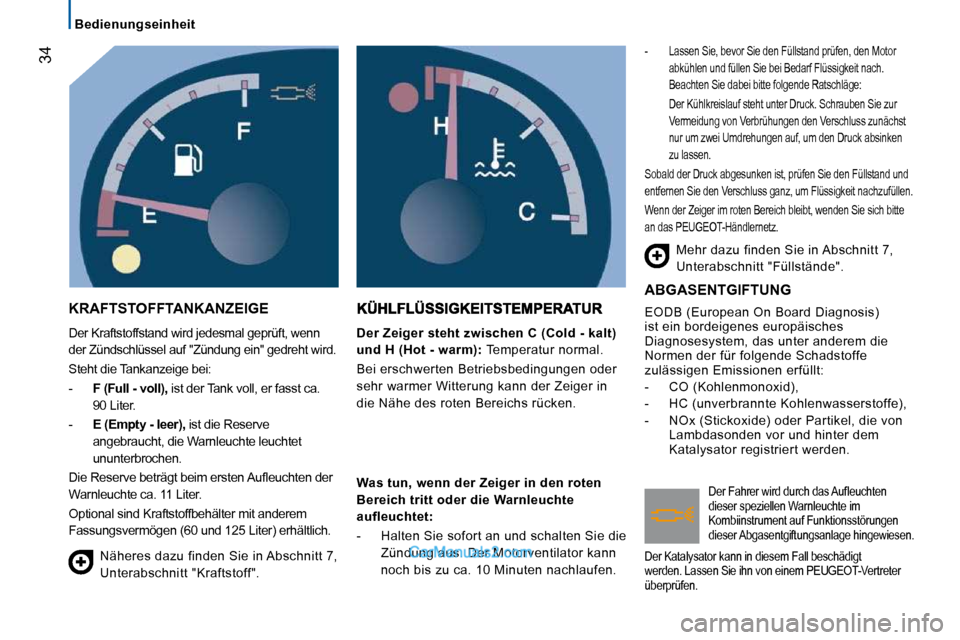

Bedienungseinheit
34
KRAFTSTOFFTANKANZEIGE
Der Kraftstoffstand wird jedesmal geprüft, wenn
der Zündschlüssel auf "Zündung ein" gedreht wird.

Steht die Tankanzeige bei:
- F (Full - voll), ist der Tank voll, er fasst ca.
90 Liter.
- E (Empty - leer), ist die Reserve
angebraucht, die Warnleuchte leuchtet
ununterbrochen.
Die Reserve beträgt beim ersten Aufl euchten der
Warnleuchte ca. 11 Liter.
Optional sind Kraftstoffbehälter mit anderem
Fassungsvermögen (60 und 125 Liter) erhältlich.

Der Zeiger steht zwischen C (Cold - kalt)
und H (Hot - warm): Temperatur normal.
Bei erschwerten Betriebsbedingungen oder
sehr warmer Witterung kann der Zeiger in
die Nähe des roten Bereichs rücken.
- Lassen Sie, bevor Sie den Füllstand prüfen, de n Motor
abkühlen und füllen Sie bei Bedarf Flüssigkeit nach .
Beachten Sie dabei bitte folgende Ratschläge:
Der Kühlkreislauf steht unter Druck. Schrauben Si e zur
Vermeidung von Verbrühungen den Verschluss zunächst
nur um zwei Umdrehungen auf, um den Druck absinken
zu lassen.
Sobald der Druck abgesunken ist, prüfen Sie den Fül lstand und
entfernen Sie den Verschluss ganz, um Flüssigkeit n achzufüllen.

Wenn der Zeiger im roten Bereich bleibt, wenden Sie sich bitte
an das PEUGEOT-Händlernetz.

Mehr dazu finden Sie in Abschnitt 7,
Unterabschnitt "Füllstände".
Näheres dazu finden Sie in Abschnitt 7,
Unterabschnitt "Kraftstoff".
Was tun, wenn der Zeiger in den roten
Bereich tritt oder die Warnleuchte
aufleuchtet:
- Halten Sie sofort an und schalten Sie die Zündung aus. Der Motorventilator kann
noch bis zu ca. 10 Minuten nachlaufen.
ABGASENTGIFTUNG
EODB (European On Board Diagnosis)
ist ein bordeigenes europäisches
Diagnosesystem, das unter anderem die
Normen der für folgende Schadstoffe
zulässigen Emissionen erfüllt:
- CO (Kohlenmonoxid),
- HC (unverbrannte Kohlenwasserstoffe),
- NOx (Stickoxide) oder Partikel, die von Lambdasonden vor und hinter dem
Katalysator registriert werden.
Der Fahrer wird durch das Aufl euchten
dieser speziellen Warnleuchte im
Kombiinstrument auf Funktionsstörungen
dieser Abgasentgiftungsanlage hingewiesen.
Der Katalysator kann in diesem Fall beschädigt
werden. Lassen Sie ihn von einem PEUGEOT-Vertreter
überprüfen.

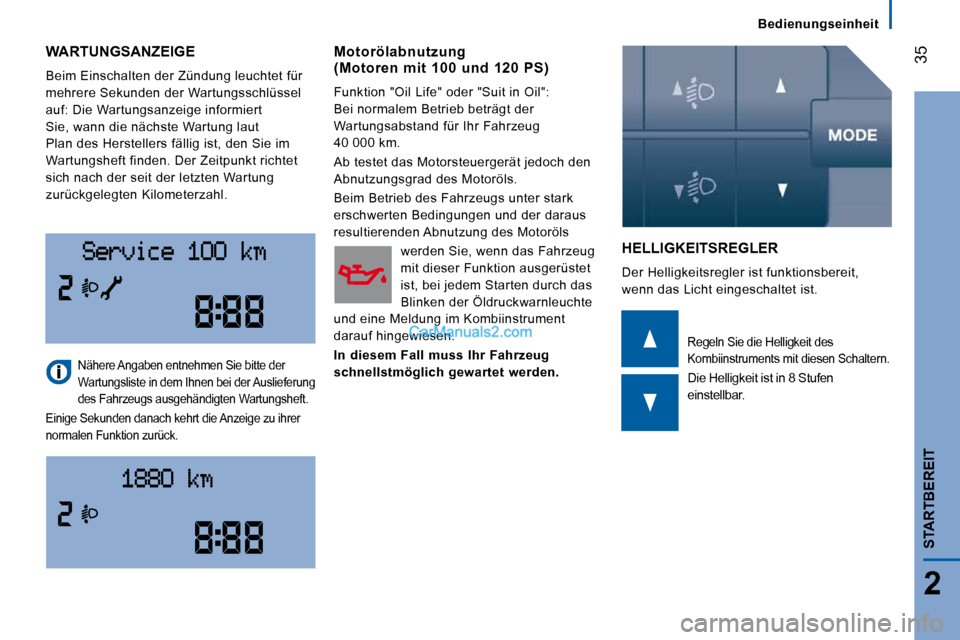

Bedienungseinheit
35
2
STARTBEREIT
WARTUNGSANZEIGE
Beim Einschalten der Zündung leuchtet für
mehrere Sekunden der Wartungsschlüssel
auf: Die Wartungsanzeige informiert
Sie, wann die nächste Wartung laut
Plan des Herstellers fällig ist, den Sie im
Wartungsheft finden. Der Zeitpunkt richtet
sich nach der seit der letzten Wartung
zurückgelegten Kilometerzahl.
HELLIGKEITSREGLER
Der Helligkeitsregler ist funktionsbereit,
wenn das Licht eingeschaltet ist.

Nähere Angaben entnehmen Sie bitte der
Wartungsliste in dem Ihnen bei der Auslieferung
des Fahrzeugs ausgehändigten Wartungsheft.
Einige Sekunden danach kehrt die Anzeige zu ihrer
normalen Funktion zurück.
Regeln Sie die Helligkeit des
Kombiinstruments mit diesen Schaltern.
Die Helligkeit ist in 8 Stufen
einstellbar.
Motorölabnutzung (Motoren mit 100 und 120 PS)
Funktion "Oil Life" oder "Suit in Oil":
Bei normalem Betrieb beträgt der
Wartungsabstand für Ihr Fahrzeug
40 000 km.
Ab testet das Motorsteuergerät jedoch den
Abnutzungsgrad des Motoröls.
Beim Betrieb des Fahrzeugs unter stark
erschwerten Bedingungen und der daraus
resultierenden Abnutzung des Motoröls
werden Sie, wenn das Fahrzeug
mit dieser Funktion ausgerüstet
ist, bei jedem Starten durch das
Blinken der Öldruckwarnleuchte
und eine Meldung im Kombiinstrument
darauf hingewiesen.

In diesem Fall muss Ihr Fahrzeug
schnellstmöglich gewartet werden.
