2008.5 Peugeot Boxer Betriebsanleitung (in German)

144

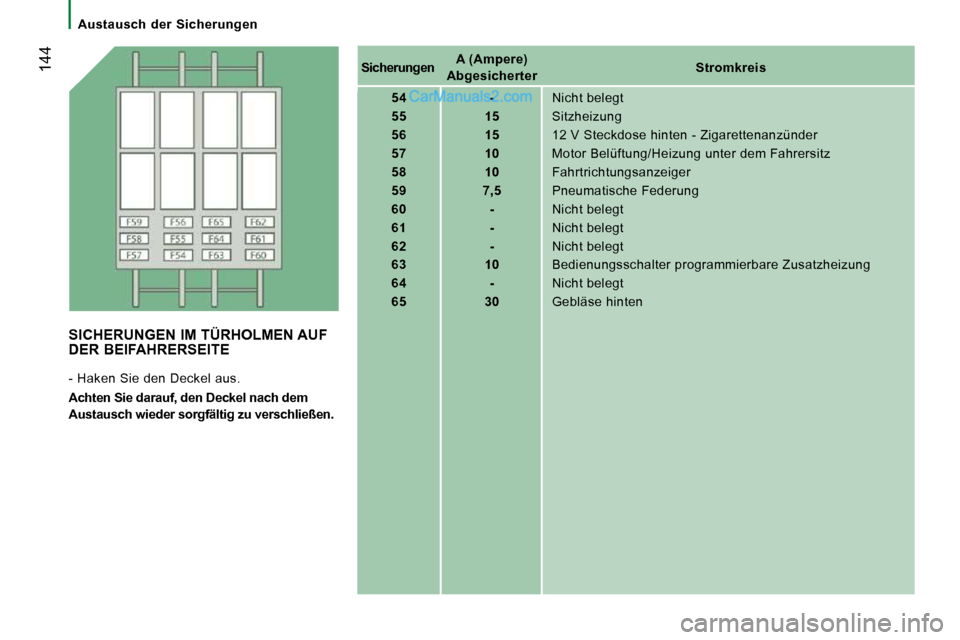

Austausch der Sicherungen
Sicherungen
A (Ampere)
Abgesicherter
Stromkreis

54 - Nicht belegt

55 15 Sitzheizung

56 15 12 V Steckdose hinten - Zigarettenanzünder

57 10 Motor Belüftung/Heizung unter dem Fahrersitz

58 10 Fahrtrichtungsanzeiger

59 7,5 Pneumatische Federung

60 - Nicht belegt

61 - Nicht belegt

62 - Nicht belegt

63 10 Bedienungsschalter programmierbare Zusatzheizun g

64 - Nicht belegt

65 30 Gebläse hinten
SICHERUNGEN IM TÜRHOLMEN AUF DER BEIFAHRERSEITE
- Haken Sie den Deckel aus.

Achten Sie darauf, den Deckel nach dem
Austausch wieder sorgfältig zu verschließen.

PANNENHILFE
8
Austausch der Sicherungen

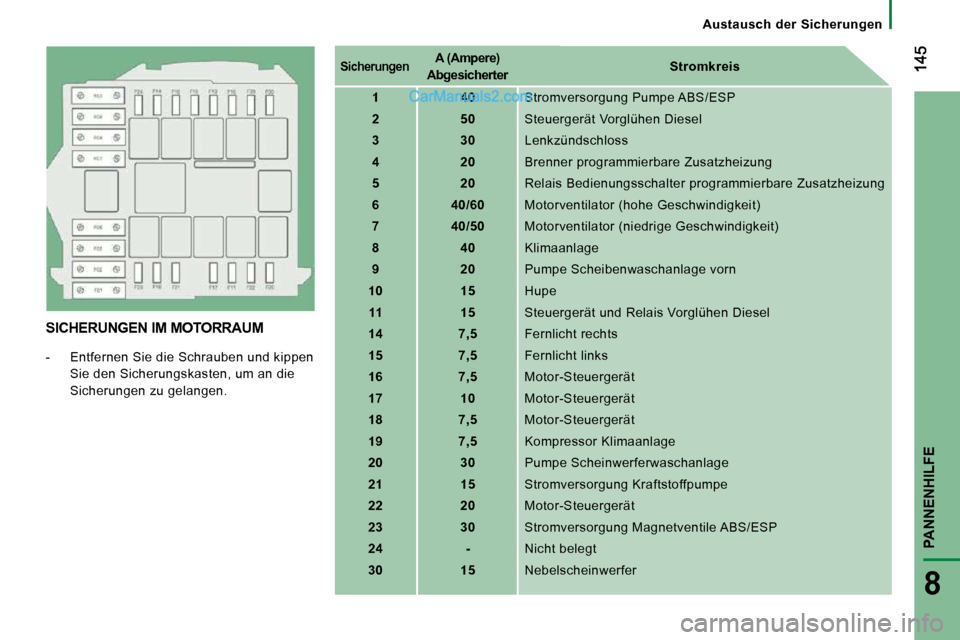

SICHERUNGEN IM MOTORRAUM
- Entfernen Sie die Schrauben und kippen
Sie den Sicherungskasten, um an die
Sicherungen zu gelangen.

Sicherungen
A (Ampere)
Abgesicherter
Stromkreis

1 40 Stromversorgung Pumpe ABS/ESP

2 50 Steuergerät Vorglühen Diesel

3 30 Lenkzündschloss

4 20 Brenner programmierbare Zusatzheizung

5 20 Relais Bedienungsschalter programmierbare Zus atzheizung

6 40/60 Motorventilator (hohe Geschwindigkeit)

7 40/50 Motorventilator (niedrige Geschwindigkeit)

8 40 Klimaanlage

9 20 Pumpe Scheibenwaschanlage vorn

10 15 Hupe

11 15 Steuergerät und Relais Vorglühen Diesel

14 7,5 Fernlicht rechts

15 7,5 Fernlicht links

16 7,5 Motor-Steuergerät

17 10 Motor-Steuergerät

18 7,5 Motor-Steuergerät

19 7,5 Kompressor Klimaanlage

20 30 Pumpe Scheinwerferwaschanlage

21 15 Stromversorgung Kraftstoffpumpe

22 20 Motor-Steuergerät

23 30 Stromversorgung Magnetventile ABS/ESP

24 - Nicht belegt

30 15 Nebelscheinwerfer

146
Austausch der Scheibenwischerblätter

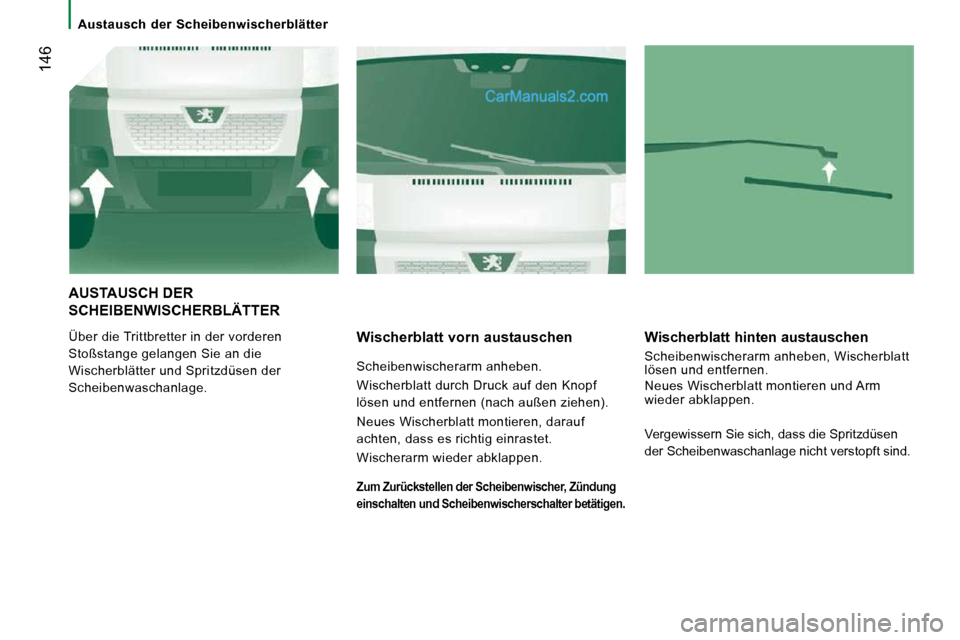

AUSTAUSCH DER
SCHEIBENWISCHERBLÄTTER
Über die Trittbretter in der vorderen
Stoßstange gelangen Sie an die
Wischerblätter und Spritzdüsen der
Scheibenwaschanlage. Wischerblatt vorn austauschen
Scheibenwischerarm anheben.
Wischerblatt durch Druck auf den Knopf
lösen und entfernen (nach außen ziehen).
Neues Wischerblatt montieren, darauf
achten, dass es richtig einrastet.
Wischerarm wieder abklappen.
Wischerblatt hinten austauschen
Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
Neues Wischerblatt montieren und Arm
wieder abklappen.

Zum Zurückstellen der Scheibenwischer, Zündung
einschalten und Scheibenwischerschalter betätigen.
Vergewissern Sie sich, dass die Spritzdüsen
der Scheibenwaschanlage nicht verstopft sind.

PANNENHILFE
8
Fahrzeug abschleppen

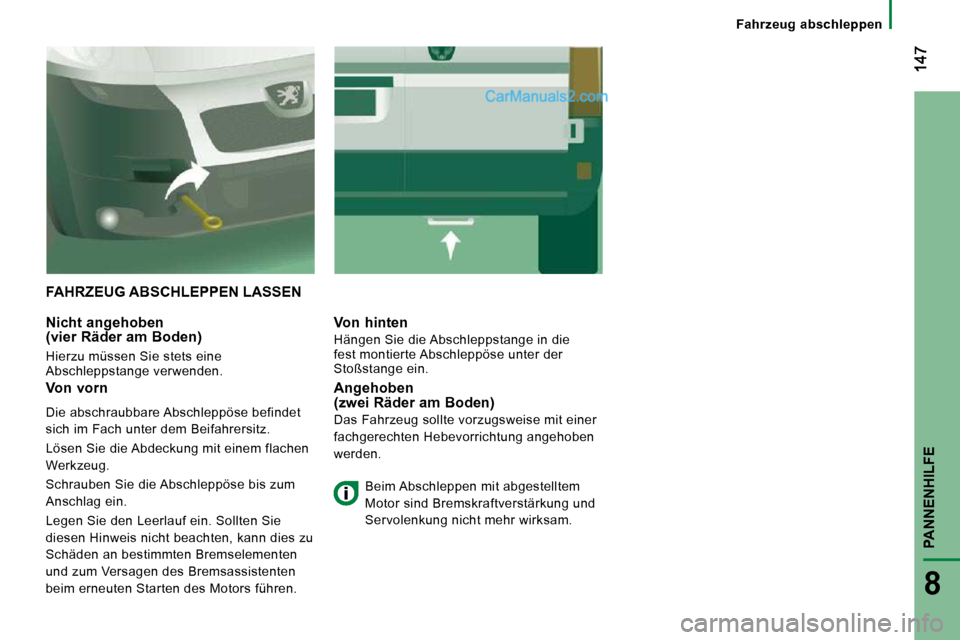

FAHRZEUG ABSCHLEPPEN LASSEN
Nicht angehoben (vier Räder am Boden)
Hierzu müssen Sie stets eine
Abschleppstange verwenden.
Von hinten
Hängen Sie die Abschleppstange in die
fest montierte Abschleppöse unter der
Stoßstange ein.
Von vorn
Die abschraubbare Abschleppöse befindet
sich im Fach unter dem Beifahrersitz.
Lösen Sie die Abdeckung mit einem flachen
Werkzeug.
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
Legen Sie den Leerlauf ein. Sollten Sie
diesen Hinweis nicht beachten, kann dies zu
Schäden an bestimmten Bremselementen
und zum Versagen des Bremsassistenten
beim erneuten Starten des Motors führen.
Angehoben (zwei Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung angehoben
werden. Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.

149
9
TECHNISCHE DATEN
Umwelt

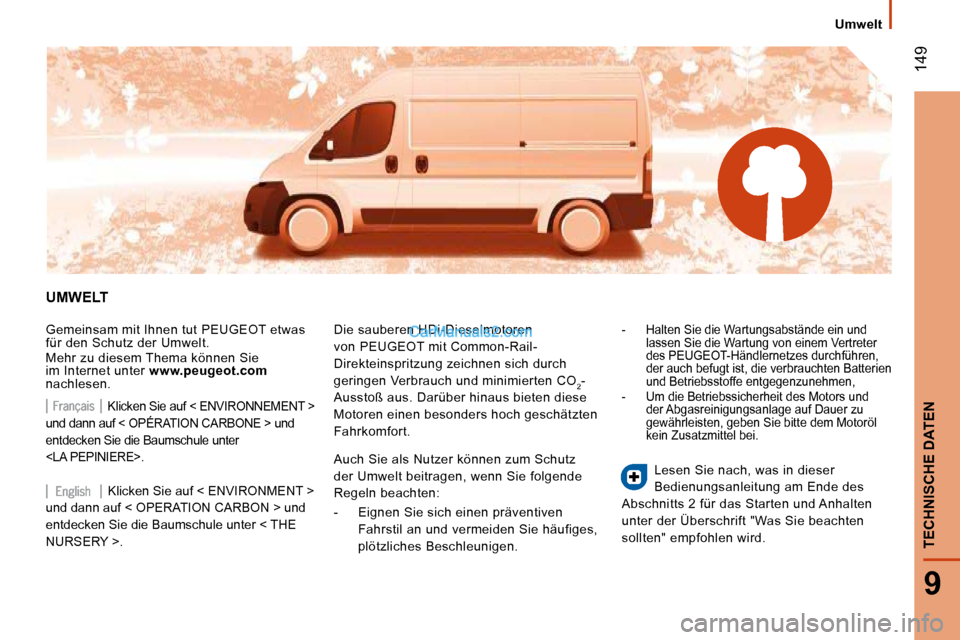

UMWELT
Gemeinsam mit Ihnen tut PEUGEOT etwas
für den Schutz der Umwelt.
Mehr zu diesem Thema können Sie
im Internet unter www.peugeot.com
nachlesen. Die sauberen HDi-Dieselmotoren
von PEUGEOT mit Common-Rail-
Direkteinspritzung zeichnen sich durch
geringen Verbrauch und minimierten CO
2-
Ausstoß aus. Darüber hinaus bieten diese
Motoren einen besonders hoch geschätzten
Fahrkomfort. - Halten Sie die Wartungsabstände ein und lassen Sie die Wartung von einem Vertreter
des PEUGEOT-Händlernetzes durchführen,
der auch befugt ist, die verbrauchten Batterien
und Betriebsstoffe entgegenzunehmen,
- Um die Betriebssicherheit des Motors und der Abgasreinigungsanlage auf Dauer zu
gewährleisten, geben Sie bitte dem Motoröl
kein Zusatzmittel bei.
Klicken Sie auf < ENVIRONNEMENT >
und dann auf < OPÉRATION CARBONE > und
entdecken Sie die Baumschule unter
.
Klicken Sie auf < ENVIRONMENT >
und dann auf < OPERATION CARBON > und
entdecken Sie die Baumschule unter < THE
NURSERY >. Auch Sie als Nutzer können zum Schutz
der Umwelt beitragen, wenn Sie folgende
Regeln beachten:
- Eignen Sie sich einen präventiven
Fahrstil an und vermeiden Sie häufiges,
plötzliches Beschleunigen. Lesen Sie nach, was in dieser
Bedienungsanleitung am Ende des
Abschnitts 2 für das Starten und Anhalten
unter der Überschrift "Was Sie beachten
sollten" empfohlen wird.

150

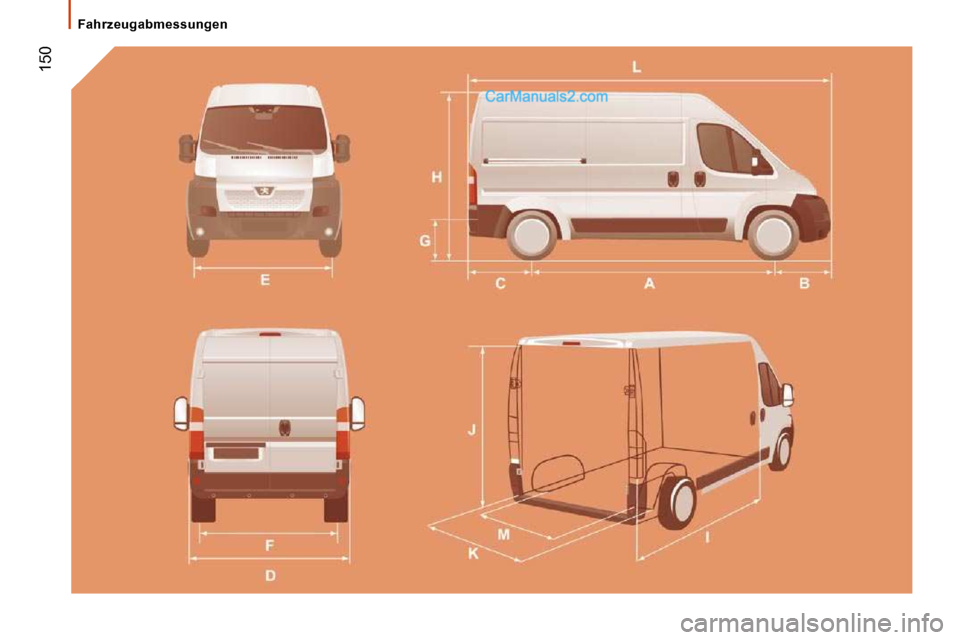

Fahrzeugabmessungen

151
9
TECHNISCHE DATEN
Fahrzeugabmessungen

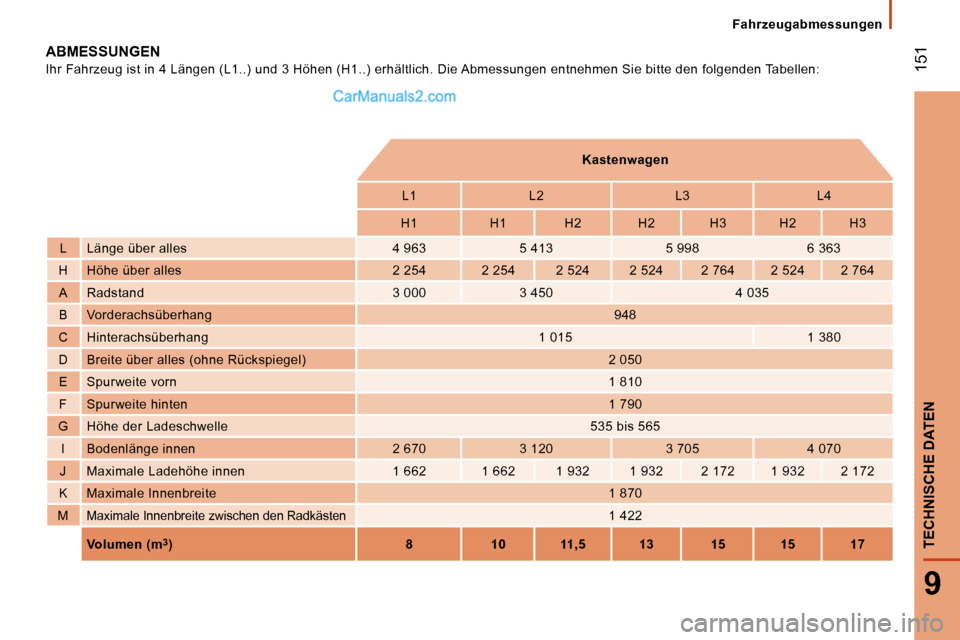

ABMESSUNGEN
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitt e den folgenden Tabellen:

Kastenwagen
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Länge über alles 4 963 5 413 5 998 6 363
H Höhe über alles 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Radstand 3 000 3 450 4 035
B Vorderachsüberhang 948
C Hinterachsüberhang 1 015 1 380
D Breite über alles (ohne Rückspiegel) 2 050
E Spurweite vorn 1 810
F Spurweite hinten 1 790
G Höhe der Ladeschwelle 535 bis 565
I Bodenlänge innen 2 670 3 120 3 705 4 070
J Maximale Ladehöhe innen 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Maximale Innenbreite 1 870
M
Maximale Innenbreite zwischen den Radkästen 1 422

Volumen (m 3
)
8 10 11,5 13 15 15 17

Fahrzeugabmessungen

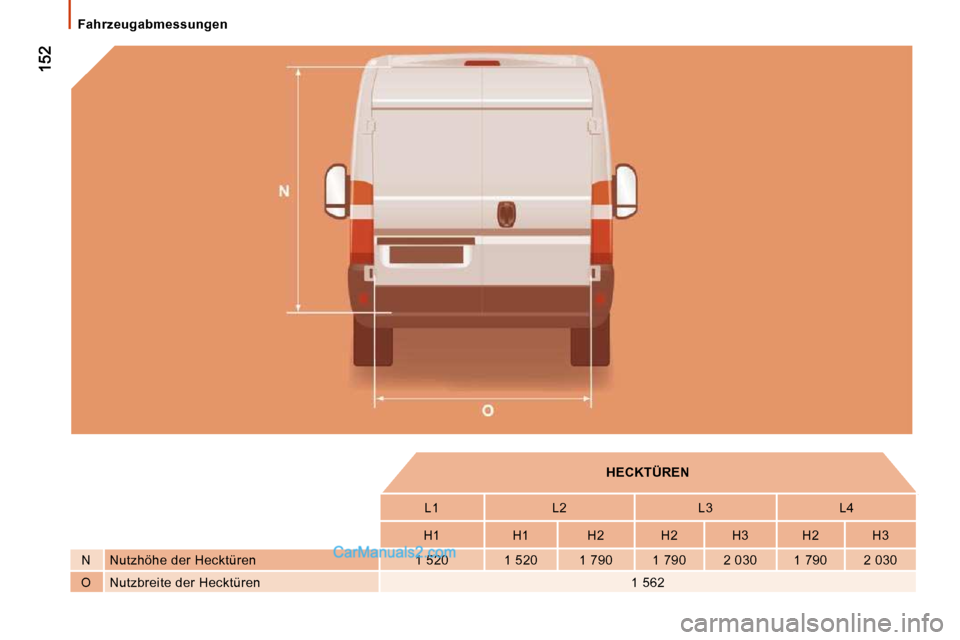

HECKTÜREN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Nutzbreite der Hecktüren 1 562
