2008.5 Peugeot Boxer Betriebsanleitung (in German)

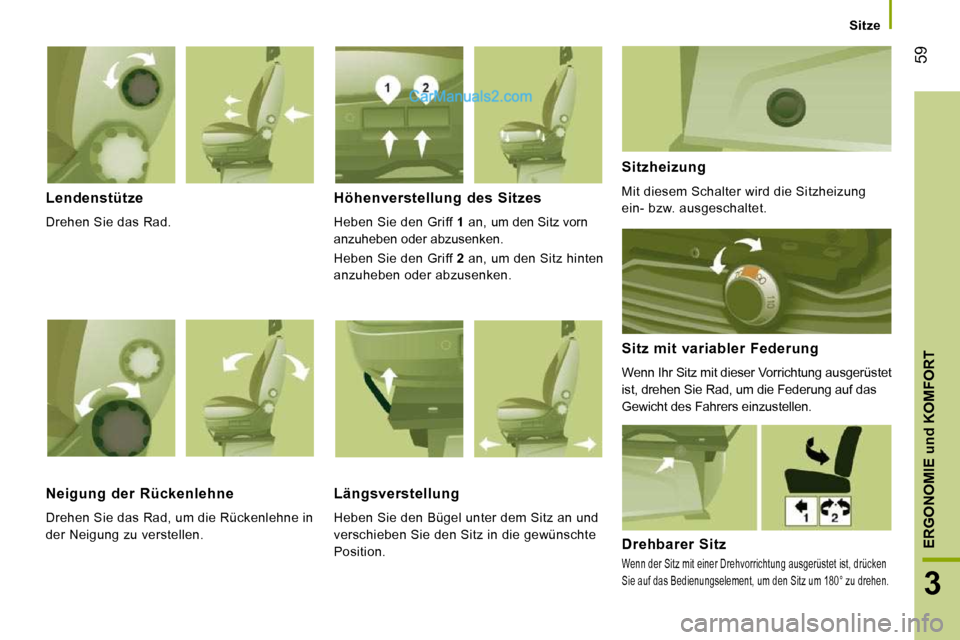

59
3
ERGONOMIE
und
KOMFORT
Sitze
Lendenstütze
Drehen Sie das Rad.
Höhenverstellung des Sitzes
Heben Sie den Griff 1 an, um den Sitz vorn
anzuheben oder abzusenken.
Heben Sie den Griff 2 an, um den Sitz hinten
anzuheben oder abzusenken.
Sitzheizung
Mit diesem Schalter wird die Sitzheizung
ein- bzw. ausgeschaltet.
Sitz mit variabler Federung
Wenn Ihr Sitz mit dieser Vorrichtung ausgerüstet
ist, drehen Sie Rad, um die Federung auf das
Gewicht des Fahrers einzustellen.
Neigung der Rückenlehne
Drehen Sie das Rad, um die Rückenlehne in
der Neigung zu verstellen.
Längsverstellung
Heben Sie den Bügel unter dem Sitz an und
verschieben Sie den Sitz in die gewünschte
Position.
Drehbarer Sitz
Wenn der Sitz mit einer Drehvorrichtung ausgerüste t ist, drücken
Sie auf das Bedienungselement, um den Sitz um 180° zu drehen.

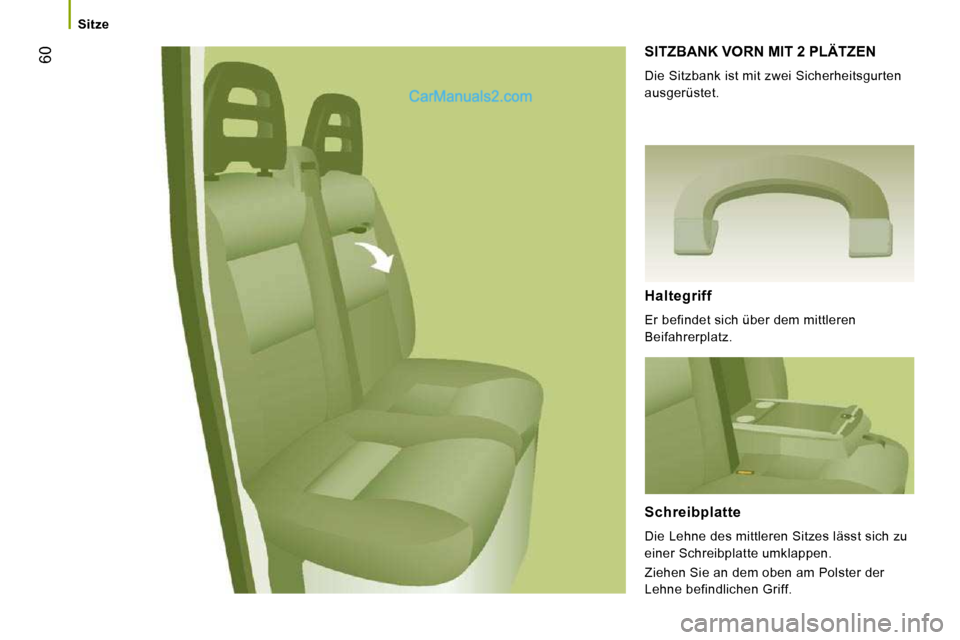

60
Sitze
SITZBANK VORN MIT 2 PLÄTZEN
Die Sitzbank ist mit zwei Sicherheitsgurten
ausgerüstet.
Haltegriff
Er befindet sich über dem mittleren
Beifahrerplatz.
Schreibplatte
Die Lehne des mittleren Sitzes lässt sich zu
einer Schreibplatte umklappen.
Ziehen Sie an dem oben am Polster der
Lehne befindlichen Griff.

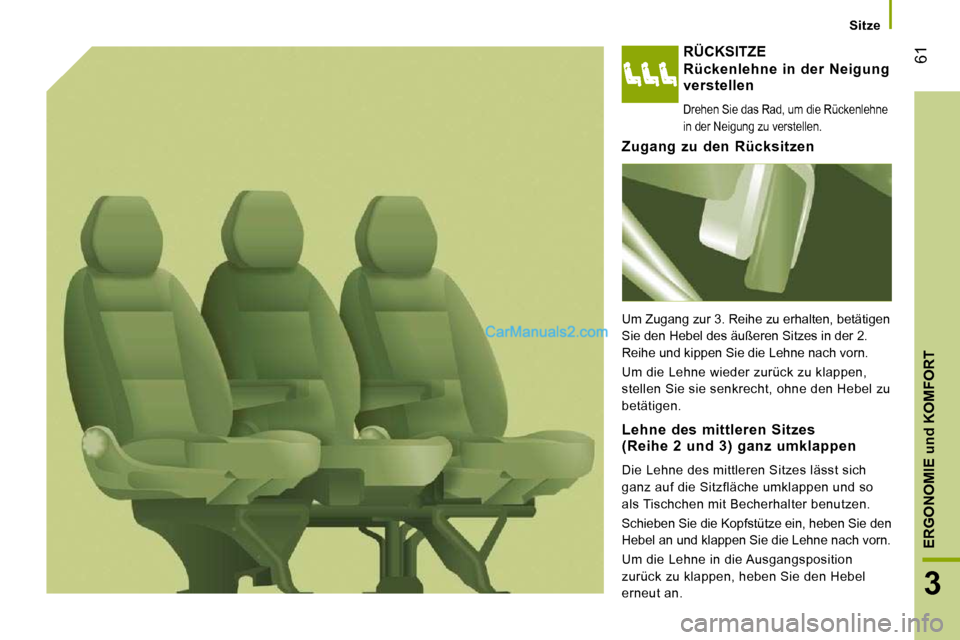

61
3
ERGONOMIE
und
KOMFORT
Sitze
RÜCKSITZE
Rückenlehne in der Neigung verstellen
Drehen Sie das Rad, um die Rückenlehne
in der Neigung zu verstellen.
Zugang zu den Rücksitzen
Um Zugang zur 3. Reihe zu erhalten, betätigen
Sie den Hebel des äußeren Sitzes in der 2.
Reihe und kippen Sie die Lehne nach vorn.
Um die Lehne wieder zurück zu klappen,
stellen Sie sie senkrecht, ohne den Hebel zu
betätigen.
Lehne des mittleren Sitzes(Reihe 2 und 3) ganz umklappen
Die Lehne des mittleren Sitzes lässt sich
ganz auf die Sitzfläche umklappen und so
als Tischchen mit Becherhalter benutzen.
Schieben Sie die Kopfstütze ein, heben Sie den
Hebel an und klappen Sie die Lehne nach vorn.
Um die Lehne in die Ausgangsposition
zurück zu klappen, heben Sie den Hebel
erneut an.

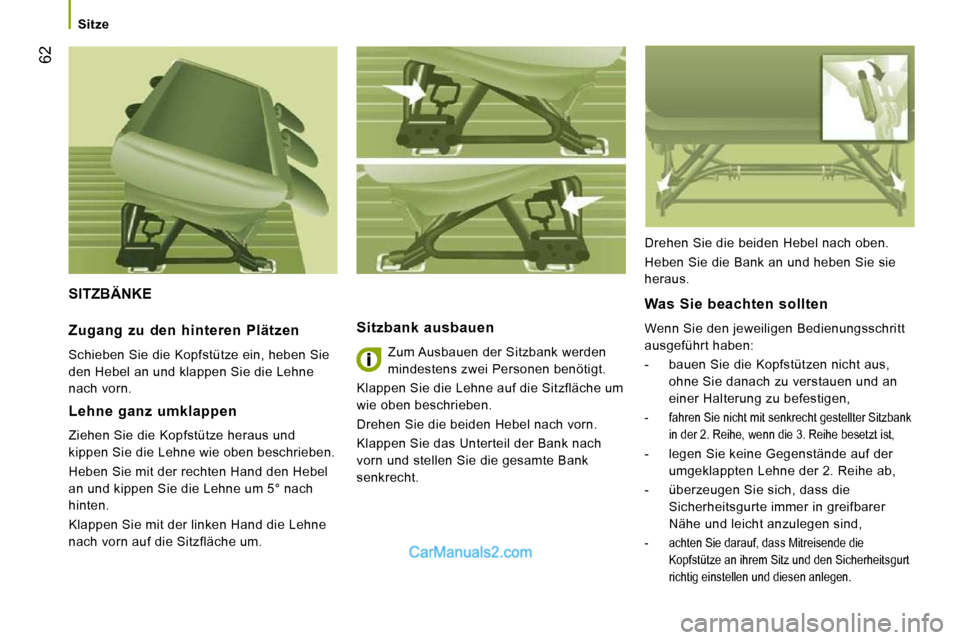

62
Sitze
SITZBÄNKE
Sitzbank ausbauen
Zum Ausbauen der Sitzbank werden
mindestens zwei Personen benötigt.
Klappen Sie die Lehne auf die Sitzfläche um
wie oben beschrieben.
Drehen Sie die beiden Hebel nach vorn.
Klappen Sie das Unterteil der Bank nach
vorn und stellen Sie die gesamte Bank
senkrecht.
Was Sie beachten sollten
Wenn Sie den jeweiligen Bedienungsschritt
ausgeführt haben:
- bauen Sie die Kopfstützen nicht aus, ohne Sie danach zu verstauen und an
einer Halterung zu befestigen,
- fahren Sie nicht mit senkrecht gestellter Sitzbank in der 2. Reihe, wenn die 3. Reihe besetzt ist,
- legen Sie keine Gegenstände auf der umgeklappten Lehne der 2. Reihe ab,
- überzeugen Sie sich, dass die Sicherheitsgurte immer in greifbarer
Nähe und leicht anzulegen sind,
- achten Sie darauf, dass Mitreisende die Kopfstütze an ihrem Sitz und den Sicherheitsgurt
richtig einstellen und diesen anlegen.
Zugang zu den hinteren Plätzen
Schieben Sie die Kopfstütze ein, heben Sie
den Hebel an und klappen Sie die Lehne
nach vorn.
Lehne ganz umklappen
Ziehen Sie die Kopfstütze heraus und
kippen Sie die Lehne wie oben beschrieben.
Heben Sie mit der rechten Hand den Hebel
an und kippen Sie die Lehne um 5° nach
hinten.
Klappen Sie mit der linken Hand die Lehne
nach vorn auf die Sitzfläche um. Drehen Sie die beiden Hebel nach oben.
Heben Sie die Bank an und heben Sie sie
heraus.

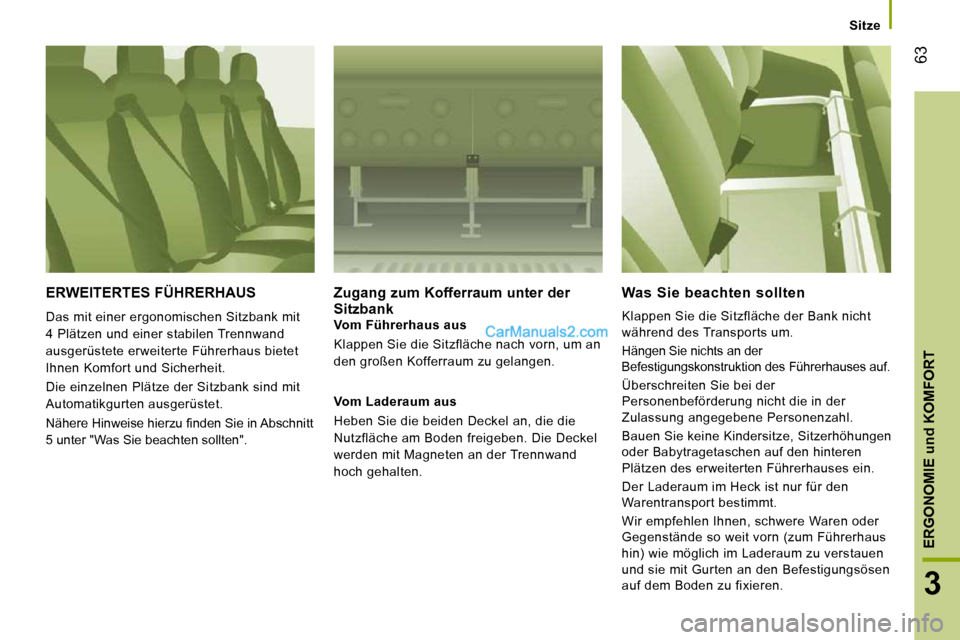

63
3
ERGONOMIE
und
KOMFORT
Sitze
ERWEITERTES FÜHRERHAUS
Das mit einer ergonomischen Sitzbank mit
4 Plätzen und einer stabilen Trennwand
ausgerüstete erweiterte Führerhaus bietet
Ihnen Komfort und Sicherheit.
Die einzelnen Plätze der Sitzbank sind mit
Automatikgurten ausgerüstet.
Nähere Hinweise hierzu fi nden Sie in Abschnitt
5 unter "Was Sie beachten sollten".
Zugang zum Kofferraum unter der Sitzbank Vom Führerhaus aus
Klappen Sie die Sitzfläche nach vorn, um an
den großen Kofferraum zu gelangen.
Vom Laderaum aus
Heben Sie die beiden Deckel an, die die
Nutzfläche am Boden freigeben. Die Deckel
werden mit Magneten an der Trennwand
hoch gehalten.
Was Sie beachten sollten
Klappen Sie die Sitzfläche der Bank nicht
während des Transports um.
Hängen Sie nichts an der
Befestigungskonstruktion des Führerhauses auf.
Überschreiten Sie bei der
Personenbeförderung nicht die in der
Zulassung angegebene Personenzahl.
Bauen Sie keine Kindersitze, Sitzerhöhungen
oder Babytragetaschen auf den hinteren
Plätzen des erweiterten Führerhauses ein.
Der Laderaum im Heck ist nur für den
Warentransport bestimmt.
Wir empfehlen Ihnen, schwere Waren oder
Gegenstände so weit vorn (zum Führerhaus
hin) wie möglich im Laderaum zu verstauen
und sie mit Gurten an den Befestigungsösen
auf dem Boden zu fixieren.

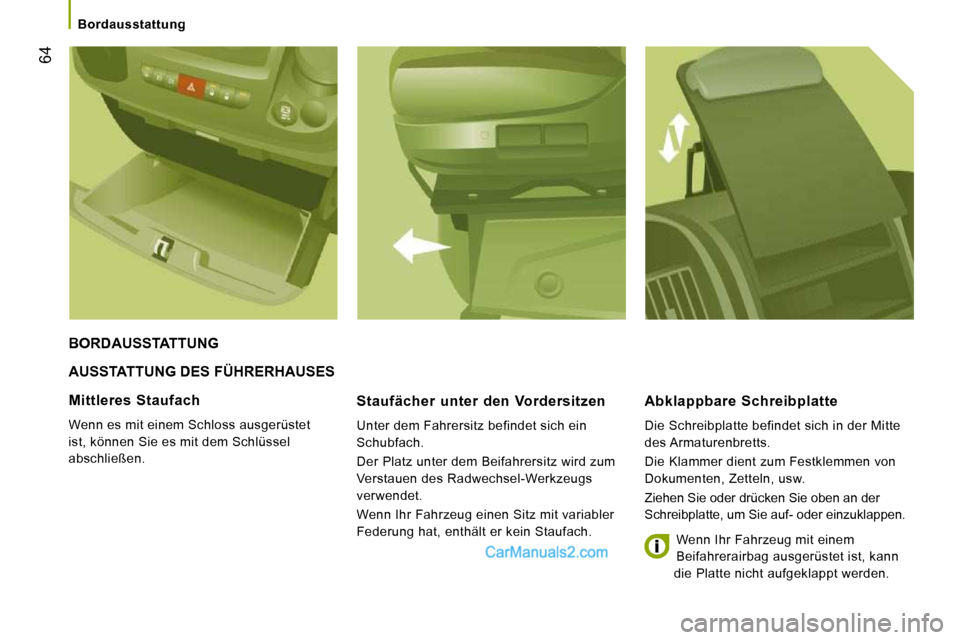

64
Bordausstattung
AUSSTATTUNG DES FÜHRERHAUSES
Staufächer unter den Vordersitzen
Unter dem Fahrersitz befindet sich ein
Schubfach.
Der Platz unter dem Beifahrersitz wird zum
Verstauen des Radwechsel-Werkzeugs
verwendet.
Wenn Ihr Fahrzeug einen Sitz mit variabler
Federung hat, enthält er kein Staufach.
Abklappbare Schreibplatte
Die Schreibplatte befindet sich in der Mitte
des Armaturenbretts.
Die Klammer dient zum Festklemmen von
Dokumenten, Zetteln, usw.
Ziehen Sie oder drücken Sie oben an der
Schreibplatte, um Sie auf- oder einzuklappen.
BORDAUSSTATTUNG
Mittleres Staufach
Wenn es mit einem Schloss ausgerüstet
ist, können Sie es mit dem Schlüssel
abschließen.
Wenn Ihr Fahrzeug mit einem
Beifahrerairbag ausgerüstet ist, kann
die Platte nicht aufgeklappt werden.

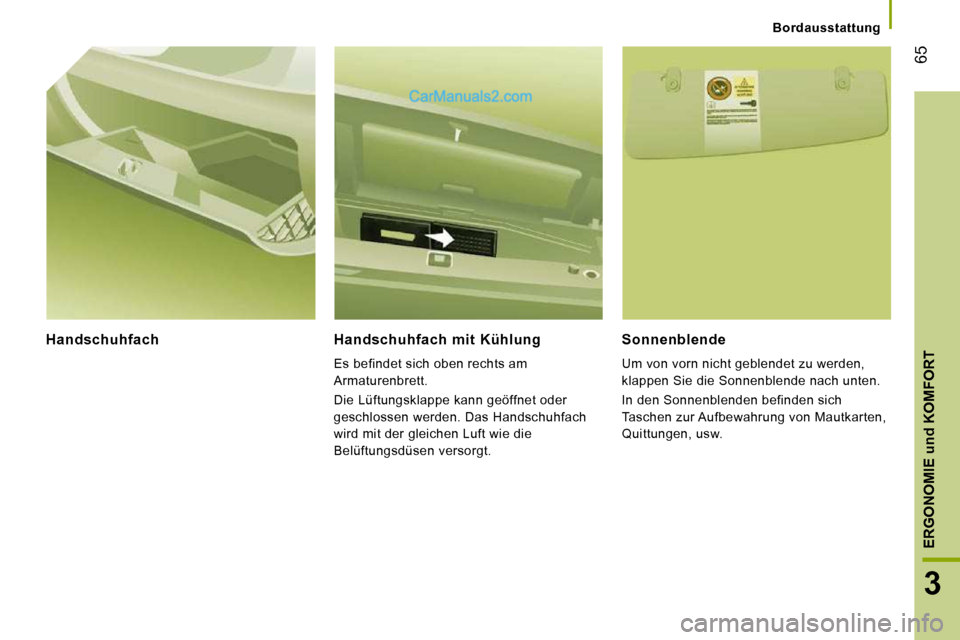

65
3
ERGONOMIE
und
KOMFORT
Bordausstattung
Handschuhfach Handschuhfach mit Kühlung
Es befindet sich oben rechts am
Armaturenbrett.
Die Lüftungsklappe kann geöffnet oder
geschlossen werden. Das Handschuhfach
wird mit der gleichen Luft wie die
Belüftungsdüsen versorgt.
Sonnenblende
Um von vorn nicht geblendet zu werden,
klappen Sie die Sonnenblende nach unten.
In den Sonnenblenden befinden sich
Taschen zur Aufbewahrung von Mautkarten,
Quittungen, usw.

66
Bordausstattung
Zigarettenanzünder/12 Volt-Steckdose
Drücken Sie ihn ein und warten Sie kurz,
bis er automatisch wieder herausspringt.
Als Steckdose: maximal 180 W
Herausnehmbarer Aschenbecher
Ziehen Sie ihn nach dem Öffnen nach
oben heraus und entleeren Sie ihn in einen
Mülleimer.
Dachablage
Sie befindet sich über den Sonnenblenden.
Maximale Last: ca. 20 kg
