2008.5 Peugeot 308 CC Manual del propietario (in Spanish)

1
i
20

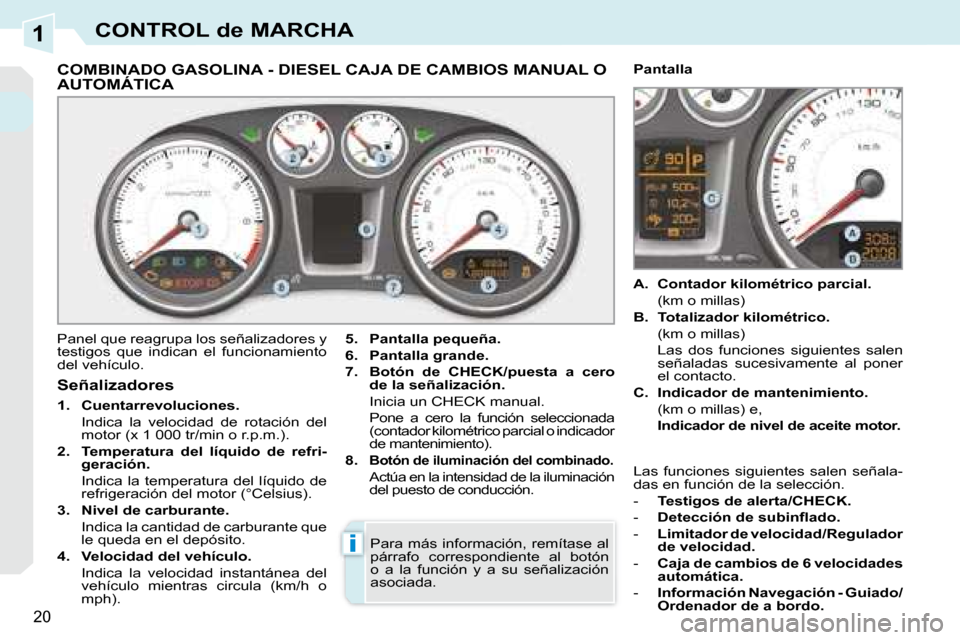

CONTROL de MARCHA
COMBINADO GASOLINA - DIESEL CAJA DE CAMBIOS MANUAL O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla pequeña.

6. Pantalla grande.

7. Botón de CHECK/puesta a cero
de la señalización.
Inicia un CHECK manual.
Pone a cero la función seleccionada (contador kilométrico parcial o indicador
de mantenimiento).

8.
Botón de iluminación del combinado.
Actúa en la intensidad de la iluminación del puesto de conducción.
Señalizadores

1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o r.p.m.).

2. Temperatura del líquido de refri-
geración.
Indica la temperatura del líquido de refrigeración del motor (°Celsius).

3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.

4. Velocidad del vehículo.
Indica la velocidad instantánea del vehículo mientras circula (km/h o
mph).
A. Contador kilométrico parcial.
(km o millas)

B. Totalizador kilométrico.
(km o millas)
Las dos funciones siguientes salen señaladas sucesivamente al poner
el contacto.

C. Indicador de mantenimiento.
(km o millas) e,
Indicador de nivel de aceite motor.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada. Las funciones siguientes salen señala-
das en función de la selección.
-
Testigos de alerta/CHECK.
- Detección de subinfl ado.
- Limitador de velocidad/Regulador
de velocidad.
- Caja de cambios de 6 velocidades
automática.
- Información Navegación - Guiado/
Ordenador de a bordo.

1
i
21

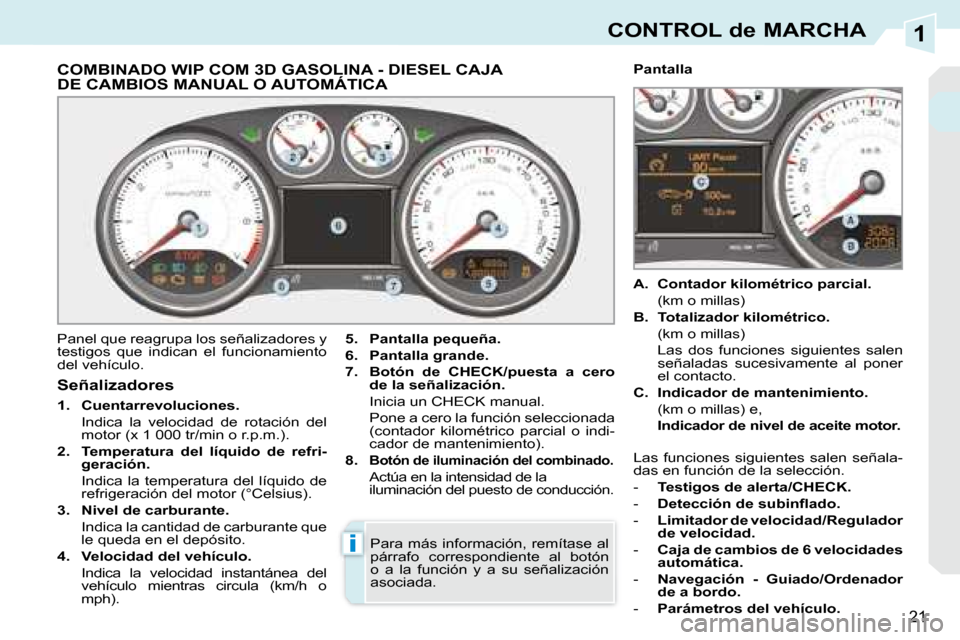

CONTROL de MARCHA
COMBINADO WIP COM 3D GASOLINA - DIESEL CAJA DE CAMBIOS MANUAL O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla pequeña.

6. Pantalla grande.

7. Botón de CHECK/puesta a cero
de la señalización.
Inicia un CHECK manual.
Pone a cero la función seleccionada (contador kilométrico parcial o indi-
cador de mantenimiento).

8.

Botón de iluminación del combinado.
Actúa en la intensidad de la iluminación del puesto de conducción.
Señalizadores

1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o r.p.m.).

2. Temperatura del líquido de refri-
geración.
Indica la temperatura del líquido de refrigeración del motor (°Celsius).

3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.

4. Velocidad del vehículo.
Indica la velocidad instantánea del vehículo mientras circula (km/h o
mph).
A. Contador kilométrico parcial.
(km o millas)

B. Totalizador kilométrico.
(km o millas)
Las dos funciones siguientes salen señaladas sucesivamente al poner
el contacto.

C. Indicador de mantenimiento.
(km o millas) e,
Indicador de nivel de aceite motor.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada. Las funciones siguientes salen señala-
das en función de la selección.
-
Testigos de alerta/CHECK.
- Detección de subinfl ado.
- Limitador de velocidad/Regulador
de velocidad.
- Caja de cambios de 6 velocidades
automática.
- Navegación - Guiado/Ordenador
de a bordo.
- Parámetros del vehículo.

1
i
22

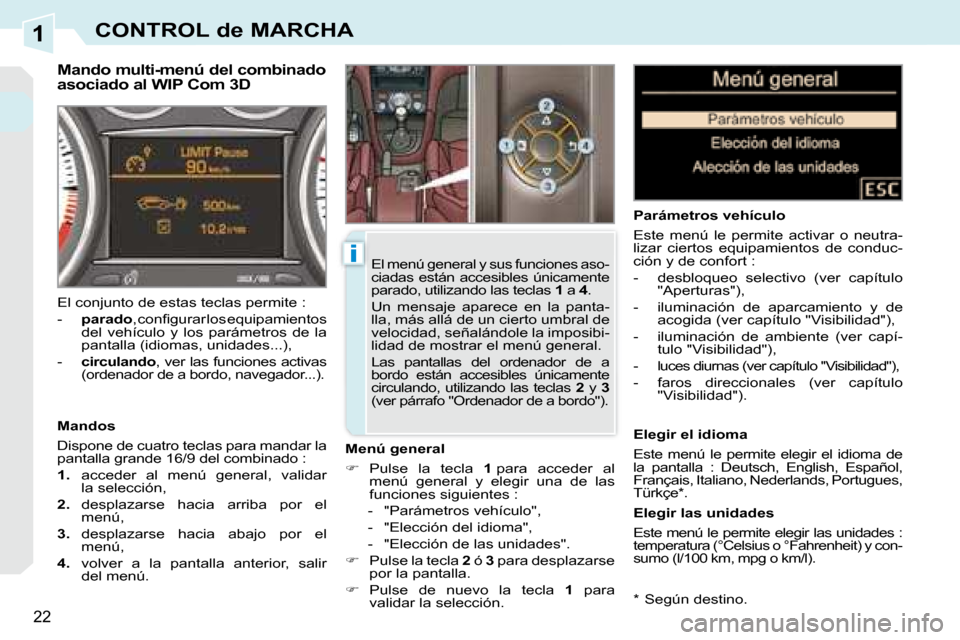

CONTROL de MARCHA
* Según destino.
Mando multi-menú del combinado
asociado al WIP Com 3D
Menú general

 Pulse la tecla 1 para acceder al
menú general y elegir una de las
funciones siguientes :
- "Parámetros vehículo",
- "Elección del idioma",
- "Elección de las unidades".

 Pulse la tecla 2 ó 3 para desplazarse
por la pantalla.

 Pulse de nuevo la tecla 1 para
validar la selección. Parámetros vehículo
Este menú le permite activar o neutra-
lizar ciertos equipamientos de conduc-
ción y de confort :
- desbloqueo selectivo (ver capítulo
"Aperturas"),
- iluminación de aparcamiento y de acogida (ver capítulo "Visibilidad"),
- iluminación de ambiente (ver capí- tulo "Visibilidad"),
- luces diurnas (ver capítulo "Visibilidad"),
- faros direccionales (ver capítulo "Visibilidad").
Elegir el idioma
Este menú le permite elegir el idioma de
la pantalla : Deutsch, English, Español,
Français, Italiano, Nederlands, Portugues,
Türkçe * .
Elegir las unidades
Este menú le permite elegir las unidades :
temperatura (°Celsius o °Fahrenheit) y con-
sumo (l/100 km, mpg o km/l).

El conjunto de estas teclas permite :
-
parado , confi gurar los equipamientos
del vehículo y los parámetros de la
pantalla (idiomas, unidades...),
- circulando , ver las funciones activas
(ordenador de a bordo, navegador...).
Mandos
Dispone de cuatro teclas para mandar la
pantalla grande 16/9 del combinado :

1. acceder al menú general, validar
la selección,

2. desplazarse hacia arriba por el
menú,

3. desplazarse hacia abajo por el
menú,

4. volver a la pantalla anterior, salir
del menú. El menú general y sus funciones aso-
ciadas están accesibles únicamente
parado, utilizando las teclas
1 a 4 .
Un mensaje aparece en la panta-
lla, más allá de un cierto umbral de
velocidad, señalándole la imposibi-
lidad de mostrar el menú general.
Las pantallas del ordenador de a
bordo están accesibles únicamente
circulando, utilizando las teclas 2 y 3
(ver párrafo "Ordenador de a bordo").

1
!
23

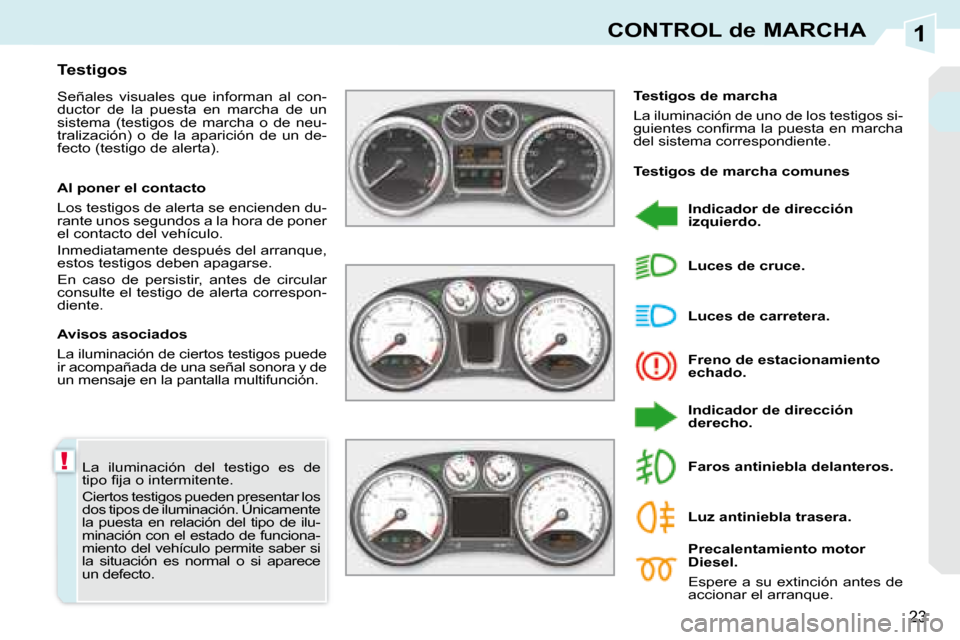

CONTROL de MARCHA
La iluminación del testigo es de
tipo fi ja o intermitente.
Ciertos testigos pueden presentar los
dos tipos de iluminación. Únicamente
la puesta en relación del tipo de ilu-
minación con el estado de funciona-
miento del vehículo permite saber si
la situación es normal o si aparece
un defecto.
Testigos
Señales visuales que informan al con-
ductor de la puesta en marcha de un
sistema (testigos de marcha o de neu-
tralización) o de la aparición de un de-
fecto (testigo de alerta).
Avisos asociados
La iluminación de ciertos testigos puede
ir acompañada de una señal sonora y de
un mensaje en la pantalla multifunción.
Testigos de marcha
La iluminación de uno de los testigos si-
guientes confi rma la puesta en marcha
del sistema correspondiente.
Indicador de dirección
izquierdo.
Freno de estacionamiento
echado.
Indicador de dirección
derecho.
Luces de carretera.
Luces de cruce.
Precalentamiento motor
Diesel.
Espere a su extinción antes de
accionar el arranque.
Faros antiniebla delanteros .
Luz antiniebla trasera.
Al poner el contacto
Los testigos de alerta se encienden du-
rante unos segundos a la hora de poner
el contacto del vehículo.
Inmediatamente después del arranque,
estos testigos deben apagarse.
En caso de persistir, antes de circular
consulte el testigo de alerta correspon-
diente.
Testigos de marcha comunes

1
24

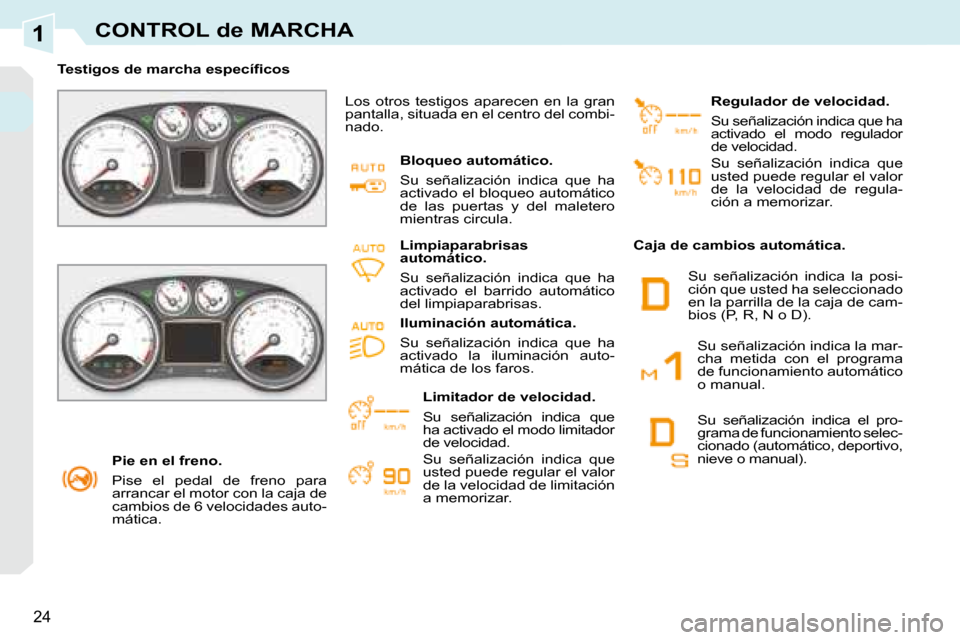

CONTROL de MARCHA
Pie en el freno.
Pise el pedal de freno para
arrancar el motor con la caja de
cambios de 6 velocidades auto-
mática.
Testigos de marcha específi cos
Los otros testigos aparecen en la gran
pantalla, situada en el centro del combi-
nado.
Bloqueo automático.
Su señalización indica que ha
activado el bloqueo automático
de las puertas y del maletero
mientras circula.
Limitador de velocidad.
Su señalización indica que
ha activado el modo limitador
de velocidad.
Su señalización indica que
usted puede regular el valor
de la velocidad de limitación
a memorizar. Regulador de velocidad.
Su señalización indica que ha
activado el modo regulador
de velocidad.
Su señalización indica que
usted puede regular el valor
de la velocidad de regula-
ción a memorizar.
Caja de cambios automática.
Limpiaparabrisas
automático.
Su señalización indica que ha
activado el barrido automático
del limpiaparabrisas.
Iluminación automática.
Su señalización indica que ha
activado la iluminación auto-
mática de los faros. Su señalización indica la mar-
cha metida con el programa
de funcionamiento automático
o manual.
Su señalización indica el pro-
grama de funciona miento selec-
cionado (automático, depo rtivo,
nieve o manual).
Su señalización indica la posi-
ción que usted ha seleccionado
en la parrilla de la caja de cam-
bios (P, R, N o D).

1
25

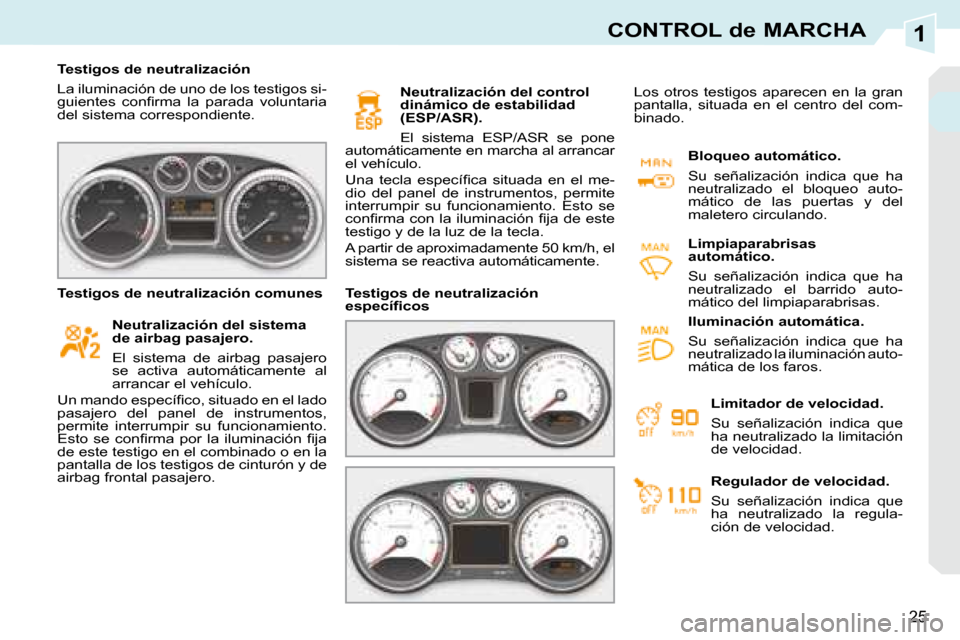

CONTROL de MARCHA
Testigos de neutralización
La iluminación de uno de los testigos si-
guientes confi rma la parada voluntaria
del sistema correspondiente. Neutralización del sistema
de airbag pasajero.
El sistema de airbag pasajero
se activa automáticamente al
arrancar el vehículo.
Un mando específi co, situado en el lado
pasajero del panel de instrumentos,
permite interrumpir su funcionamiento.
Esto se confi rma por la iluminación fi ja
de este testigo en el combinado o en la
pantalla de los testigos de cinturón y de
airbag frontal pasajero. Neutralización del control
dinámico de estabilidad
(ESP/ASR).
El sistema ESP/ASR se pone
automáticamente en marcha al arrancar
el vehículo.
Una tecla específi ca situada en el me-
dio del panel de instrumentos, permite
interrumpir su funcionamiento. Esto se
confi rma con la iluminación fi ja de este
testigo y de la luz de la tecla.
A partir de aproximadamente 50 km/h, el
sistema se reactiva automáticamente.
Testigos de neutralización comunes Testigos de ne utralización
específi cos Bloqueo automático.
Su señalización indica que ha
neutralizado el bloqueo auto-
mático de las puertas y del
male tero circulando.
Limpiaparabrisas
automático.
Su señalización indica que ha
neutralizado el barrido auto-
mático del limpiaparabrisas.
Los otros testigos aparecen en la gran
pantalla, situada en el centro del com-
binado.
Limitador de velocidad.
Su señalización indica que
ha neutralizado la limitación
de velocidad.
Regulador de velocidad.
Su señalización indica que
ha neutralizado la regula-
ción de velocidad.
Iluminación automática.
Su señalización indica que ha
neutralizado la iluminación auto-
mática de los faros.

1
!
26

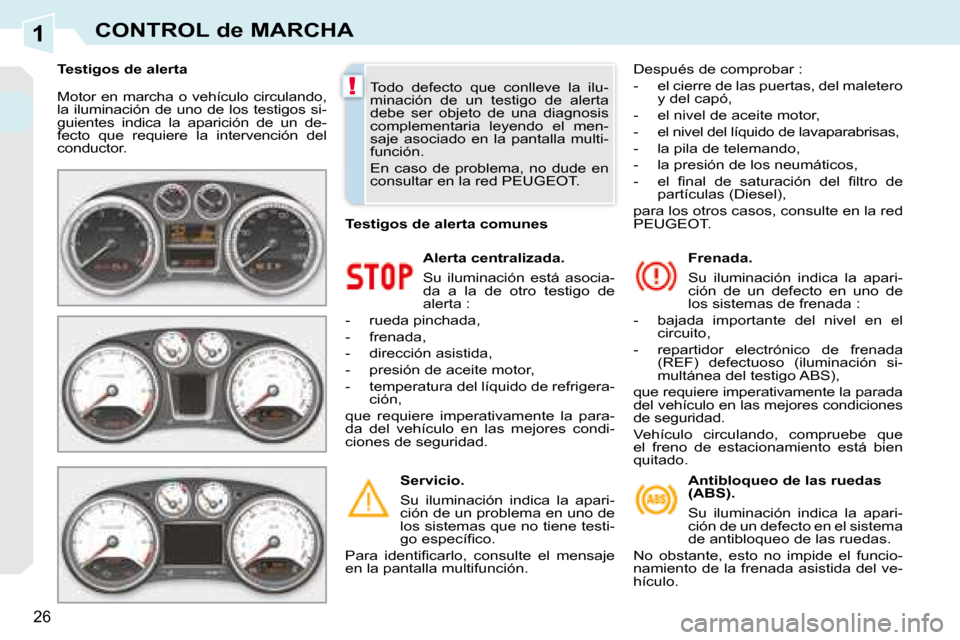

CONTROL de MARCHA
Motor en marcha o vehículo circulando,
la iluminación de uno de los testigos si-
guientes indica la aparición de un de-
fecto que requiere la intervención del
conductor. Alerta centralizada.
Su iluminación está asocia-
da a la de otro testigo de
alerta :
- rueda pinchada,
- frenada,
- dirección asistida,
- presión de aceite motor,
- temperatura del líquido de refrigera- ción,
que requiere imperativamente la para-
da del vehículo en las mejores condi-
ciones de seguridad.
Servicio.
Su iluminación indica la apari-
ción de un problema en uno de
los sistemas que no tiene testi-
go específi co.
Para identifi carlo, consulte el mensaje
en la pantalla multifunción. Frenada.
Su iluminación indica la apari-
ción de un defecto en uno de
los sistemas de frenada :
- bajada importante del nivel en el circuito,
- repartidor electrónico de frenada (REF) defectuoso (iluminación si-
multánea del testigo ABS),
que requiere imperativamente la parada
del vehículo en las mejores condiciones
de seguridad.
Vehículo circulando, compruebe que
el freno de estacionamiento está bien
quitado.
Todo defecto que conlleve la ilu-
minación de un testigo de alerta
debe ser objeto de una diagnosis
complementaria leyendo el men-
saje asociado en la pantalla multi-
función.
En caso de problema, no dude en
consultar en la red PEUGEOT.
Testigos de alerta
Antibloqueo de las ruedas
(ABS).
Su iluminación indica la apari-
ción de un defecto en el sistema
de antibloqueo de las ruedas.
No obstante, esto no impide el funcio-
namiento de la frenada asistida del ve-
hículo.
Testigos de alerta comunes

Después de comprobar :
- el cierre de las puertas, del maletero
y del capó,
- el nivel de aceite motor,
- el nivel del líquido de lavaparabrisas,
- la pila de telemando,
- la presión de los neumáticos,
- el fi nal de saturación del fi ltro de partículas (Diesel),
para los otros casos, consulte en la red
PEUGEOT.

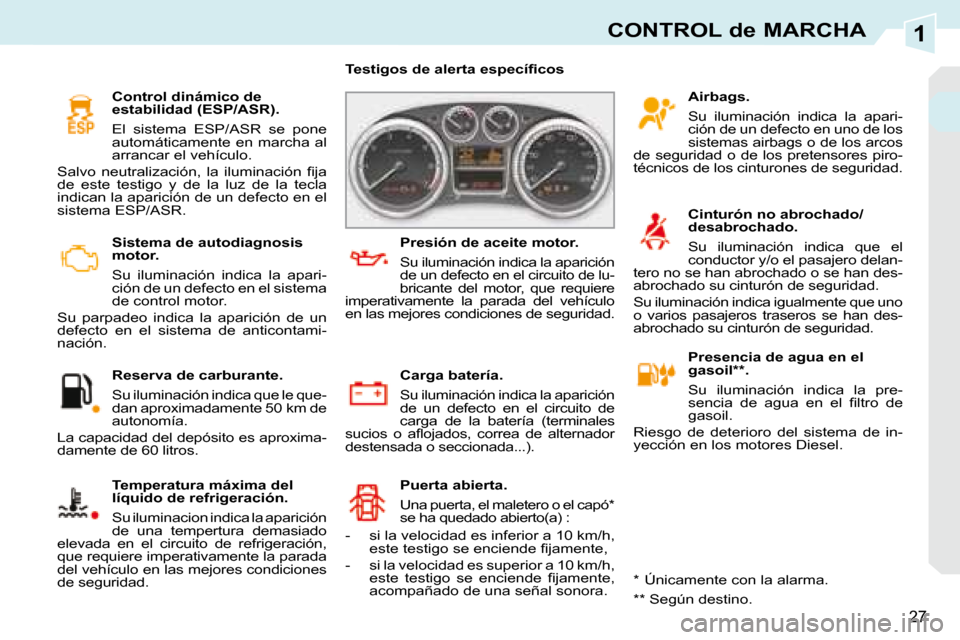

1
27
CONTROL de MARCHA
Sistema de autodiagnosis
motor.
Su iluminación indica la apari-
ción de un defecto en el sistema
de control motor.
Su parpadeo indica la aparición de un
defecto en el sistema de anticontami-
nación.
Reserva de carburante.
Su iluminación indica que le que-
dan aproximadamente 50 km de
autonomía.
La capacidad del depósito es aproxima-
damente de 60 litros.
Temperatura máxima del
líquido de refrigeración .
Su iluminacion indica la aparición
de una tempertura demasiado
elevada en el circuito de refrigeración,
que requiere imperativamente la parada
del vehículo en las mejores condiciones
de seguridad. Airbags.
Su iluminación indica la apari-
ción de un defecto en uno de los
sistemas airbags o de los arcos
de seguridad o de los pretensores piro-
técnicos de los cinturones de seguridad.
Cinturón no abrochado/
desabrochado.
Su iluminación indica que el
conductor y/o el pasajero delan-
tero no se han abrochado o se han des-
abrochado su cinturón de seguridad.
Su iluminación indica igualmente que uno
o varios pasajeros traseros se han des-
abrochado su cinturón de seguridad.
Presencia de agua en el
gasoil ** .
Su iluminación indica la pre-
sencia de agua en el fi ltro de
gasoil.
Riesgo de deterioro del sistema de in-
yección en los motores Diesel.
Puerta abierta.
Una puerta, el maletero o el capó *
se ha quedado abierto(a) :
Carga batería.
Su iluminación indica la aparición
de un defecto en el circuito de
carga de la batería (terminales
sucios o afl ojados, correa de alternador
destensada o seccionada...). Presión de aceite motor.
Su iluminación indica la aparición
de un defecto en el circuito de lu-
bricante del motor, que requiere
imperativamente la parada del vehículo
en las mejores condiciones de seguridad.
Testigos de alerta específi cos
* Únicamente con la alarma.
Control dinámico de
estabilidad (ESP/ASR).
El sistema ESP/ASR se pone
automáticamente en marcha al
arrancar el vehículo.
Salvo neutralización, la iluminación fi ja
de este testigo y de la luz de la tecla
indican la aparición de un defecto en el
sistema ESP/ASR.
** Según destino.
- si la velocidad es inferior a 10 km/h,
este testigo se enciende fi jamente,
- si la velocidad es superior a 10 km/h, este testigo se enciende fi jamente,
acompañado de una señal sonora.
