2008.5 Peugeot 308 CC Manual del propietario (in Spanish)

9
125
VERIFICACIONES

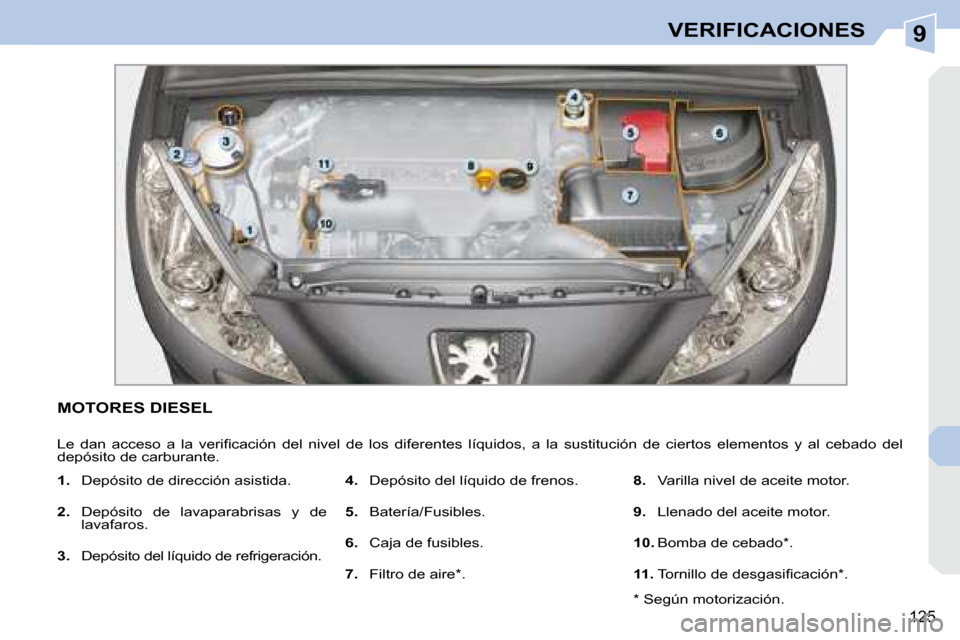

MOTORES DIESEL
Le dan acceso a la verifi cación del nivel de los diferentes líquidos, a la sustitución de ciertos elementos y al cebado del
depósito de carburante.

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y de
lavafaros.

3. Depósito del líquido de refrigeración.
4. Depósito del líquido de frenos.

5. Batería/Fusibles.

6. Caja de fusibles.

7. Filtro de aire * .
8. Varilla nivel de aceite motor.

9. Llenado del aceite motor.

10. Bomba de cebado * .

11. Tornillo de desgasifi cación * .
* Según motorización.

9VERIFICACIONES

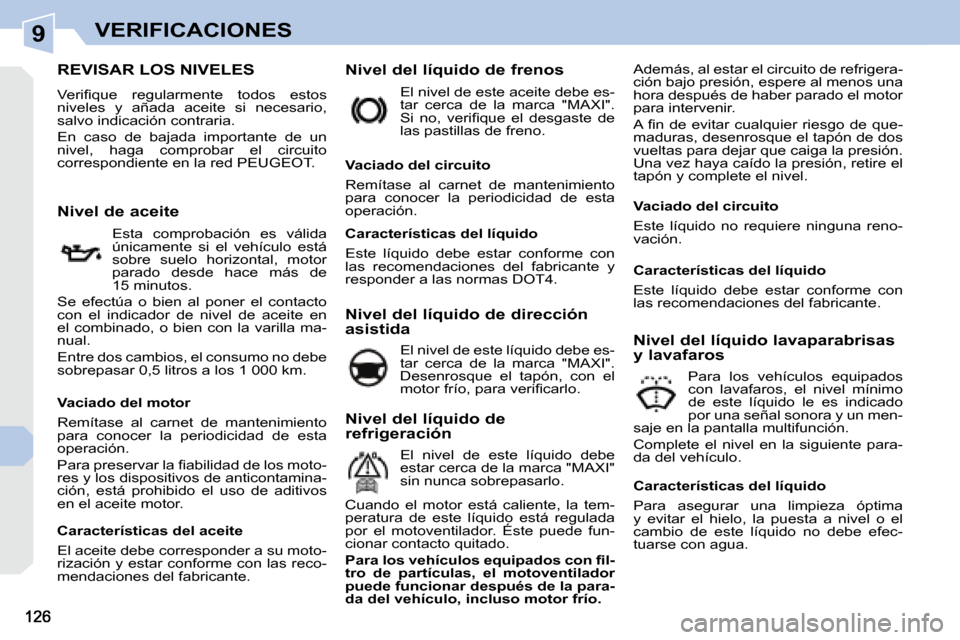

REVISAR LOS NIVELES
Verifi que regularmente todos estos
niveles y añada aceite si necesario,
salvo indicación contraria.
En caso de bajada importante de un
nivel, haga comprobar el circuito
correspondiente en la red PEUGEOT. Nivel del líquido de frenos
Además, al estar el circuito de refrigera-
ción bajo presión, espere al menos una
hora después de haber parado el motor
para intervenir.
A fi n de evitar cualquier riesgo de que-
maduras, desenrosque el tapón de dos
vueltas para dejar que caiga la presión.
Una vez haya caído la presión, retire el
tapón y complete el nivel.
Nivel de aceite Esta comprobación es válida
únicamente si el vehículo está
sobre suelo horizontal, motor
parado desde hace más de
15 minutos.
Se efectúa o bien al poner el contacto
con el indicador de nivel de aceite en
el combinado, o bien con la varilla ma-
nual.
Entre dos cambios, el consumo no debe
sobrepasar 0,5 litros a los 1 000 km. El nivel de este aceite debe es-
tar cerca de la marca "MAXI".
Si no, verifi que el desgaste de
las pastillas de freno.
Vaciado del circuito
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Nivel del líquido de dirección
asistida El nivel de este líquido debe es-
tar cerca de la marca "MAXI".
Desenrosque el tapón, con el
motor frío, para verifi carlo. Nivel del líquido lavaparabrisas
y lavafaros
Para los vehículos equipados
con lavafaros, el nivel mínimo
de este líquido le es indicado
por una señal sonora y un men-
saje en la pantalla multifunción.
Complete el nivel en la siguiente para-
da del vehículo.
Vaciado del motor
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Para preservar la fi abilidad de los moto-
res y los dispositivos de anticontamina-
ción, está prohibido el uso de aditivos
en el aceite motor.
Características del aceite
El aceite debe corresponder a su moto-
rización y estar conforme con las reco-
mendaciones del fabricante. Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante y
responder a las normas DOT4.
Vaciado del circuito
Este líquido no requiere ninguna reno-
vación.
Características del líquido
Para asegurar una limpieza óptima
y evitar el hielo, la puesta a nivel o el
cambio de este líquido no debe efec-
tuarse con agua.
Nivel del líquido de
refrigeración
El nivel de este líquido debe
estar cerca de la marca "MAXI"
sin nunca sobrepasarlo.
Cuando el motor está caliente, la tem-
peratura de este líquido está regulada
por el motoventilador. Éste puede fun-
cionar contacto quitado.

Para los vehículos equipados con fi l-
tro de partículas, el motoventilador
puede funcionar después de la para-
da del vehículo, incluso motor frío. Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante.

9
!
i

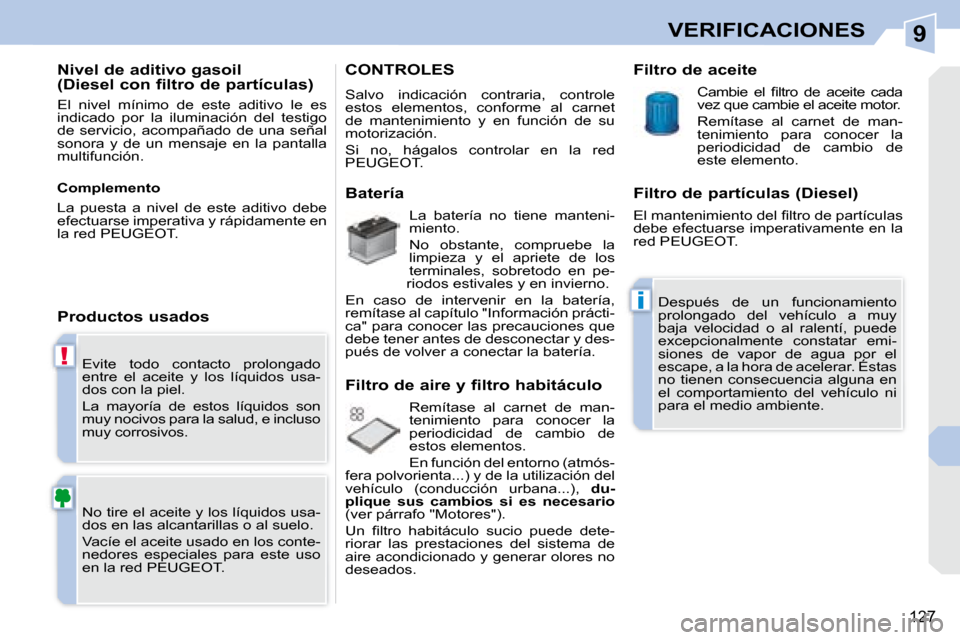

127
VERIFICACIONES
Evite todo contacto prolongado
entre el aceite y los líquidos usa-
dos con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e incluso
muy corrosivos.
No tire el aceite y los líquidos usa-
dos en las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores especiales para este uso
en la red PEUGEOT.
Nivel de aditivo gasoil
(Diesel con filtro de partículas)
El nivel mínimo de este aditivo le es
indicado por la iluminación del testigo
de servicio, acompañado de una señal
sonora y de un mensaje en la pantalla
multifunción.
Productos usados
CONTROLES
Salvo indicación contraria, controle
estos elementos, conforme al carnet
de mantenimiento y en función de su
motorización.
Si no, hágalos controlar en la red
PEUGEOT.
Batería
La batería no tiene manteni-
miento.
No obstante, compruebe la
limpieza y el apriete de los
terminales, sobretodo en pe-
riodos estivales y en invierno.
En caso de intervenir en la batería,
remítase al capítulo "Información prácti-
ca" para conocer las precauciones que
debe tener antes de desconectar y des-
pués de volver a conectar la batería.
Filtro de aire y filtro habitáculo
Remítase al carnet de man-
tenimiento para conocer la
periodicidad de cambio de
estos elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), du-
plique sus cambios si es necesario
(ver párrafo "Motores").
Un fi ltro habitáculo sucio puede dete-
riorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados. Filtro de partículas (Diesel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
red PEUGEOT.
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite motor.
Remítase al carnet de man-
tenimiento para conocer la
periodicidad de cambio de
este elemento.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emi-
siones de vapor de agua por el
escape, a la hora de acelerar. Éstas
no tienen consecuencia alguna en
el comportamiento del vehículo ni
para el medio ambiente.
Complemento
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la red PEUGEOT.

9
!
i
127
VERIFICACIONES
Evite todo contacto prolongado
entre el aceite y los líquidos usa-
dos con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e incluso
muy corrosivos.
No tire el aceite y los líquidos usa-
dos en las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores especiales para este uso
en la red PEUGEOT.
Nivel de aditivo gasoil
(Diesel con filtro de partículas)
El nivel mínimo de este aditivo le es
indicado por la iluminación del testigo
de servicio, acompañado de una señal
sonora y de un mensaje en la pantalla
multifunción.
Productos usados
CONTROLES
Salvo indicación contraria, controle
estos elementos, conforme al carnet
de mantenimiento y en función de su
motorización.
Si no, hágalos controlar en la red
PEUGEOT.
Batería
La batería no tiene manteni-
miento.
No obstante, compruebe la
limpieza y el apriete de los
terminales, sobretodo en pe-
riodos estivales y en invierno.
En caso de intervenir en la batería,
remítase al capítulo "Información prácti-
ca" para conocer las precauciones que
debe tener antes de desconectar y des-
pués de volver a conectar la batería.
Filtro de aire y filtro habitáculo
Remítase al carnet de man-
tenimiento para conocer la
periodicidad de cambio de
estos elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), du-
plique sus cambios si es necesario
(ver párrafo "Motores").
Un fi ltro habitáculo sucio puede dete-
riorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados. Filtro de partículas (Diesel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
red PEUGEOT.
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite motor.
Remítase al carnet de man-
tenimiento para conocer la
periodicidad de cambio de
este elemento.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emi-
siones de vapor de agua por el
escape, a la hora de acelerar. Éstas
no tienen consecuencia alguna en
el comportamiento del vehículo ni
para el medio ambiente.
Complemento
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la red PEUGEOT.

9
!

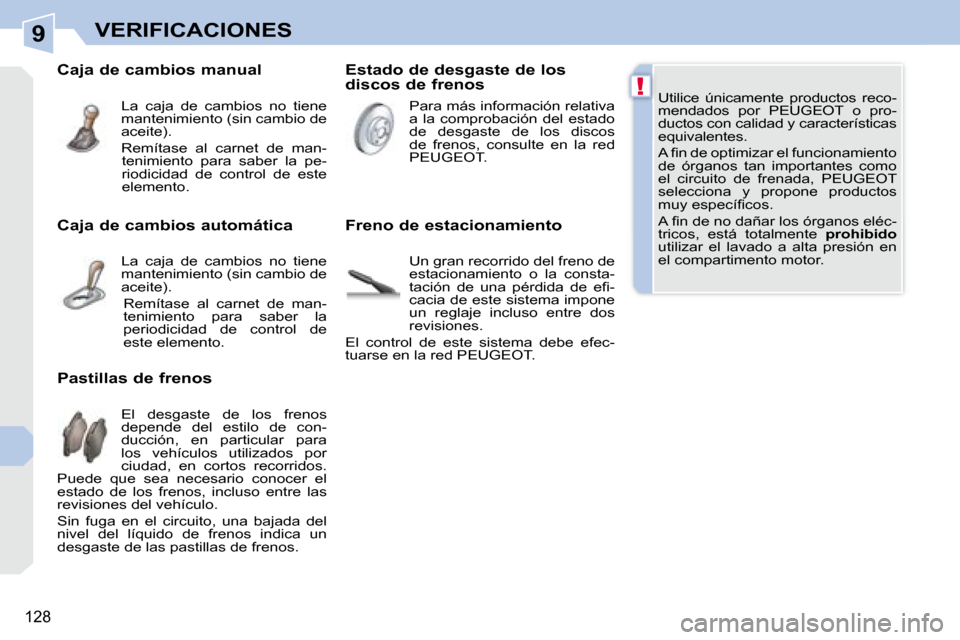

128
VERIFICACIONES
Utilice únicamente productos reco-
mendados por PEUGEOT o pro-
ductos con calidad y características
equivalentes.
A fi n de optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenada, PEUGEOT
selecciona y propone productos
muy específi cos.
A fi n de no dañar los órganos eléc-
tricos, está totalmente prohibido
utilizar el lavado a alta presión en
el compartimento motor.
Estado de desgaste de los
discos de frenos
Pastillas de frenos Freno de estacionamiento
El desgaste de los frenos
depende del estilo de con-
ducción, en particular para
los vehículos utilizados por
ciudad, en cortos recorridos.
Puede que sea necesario conocer el
estado de los frenos, incluso entre las
revisiones del vehículo.
Sin fuga en el circuito, una bajada del
nivel del líquido de frenos indica un
desgaste de las pastillas de frenos. Para más información relativa
a la comprobación del estado
de desgaste de los discos
de frenos, consulte en la red
PEUGEOT.
Un gran recorrido del freno de
estacionamiento o la consta-
tación de una pérdida de efi -
cacia de este sistema impone
un reglaje incluso entre dos
revisiones.
El control de este sistema debe efec-
tuarse en la red PEUGEOT.
Caja de cambios manual
La caja de cambios no tiene
mantenimiento (sin cambio de
aceite).
Remítase al carnet de man-tenimiento para saber la pe-
riodicidad de control de este
elemento.
Caja de cambios automática La caja de cambios no tiene
mantenimiento (sin cambio de
aceite). Remítase al carnet de man-
tenimiento para saber la
periodicidad de control de
este elemento.

10
i

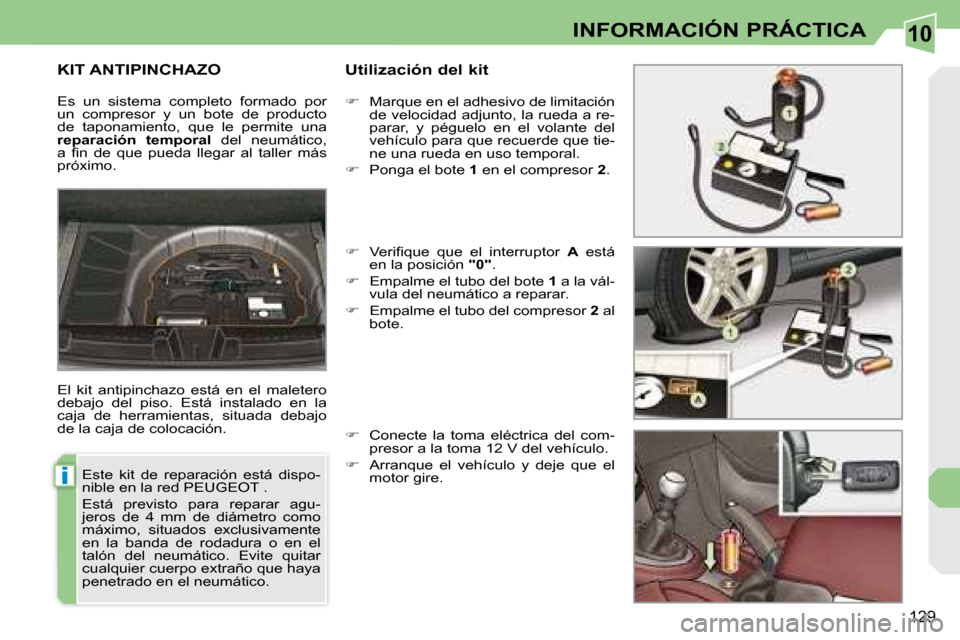

129
INFORMACIÓN PRÁCTICA
KIT ANTIPINCHAZO Utilización del kit
El kit antipinchazo está en el maletero
debajo del piso. Está instalado en la
caja de herramientas, situada debajo
de la caja de colocación.
 Marque en el adhesivo de limitación
de velocidad adjunto, la rueda a re-
parar, y péguelo en el volante del
vehículo para que recuerde que tie-
ne una rueda en uso temporal.

 Ponga el bote 1 en el compresor 2 .

 Verifi que que el interruptor A está
en la posición "0" .

 Empalme el tubo del bote 1 a la vál-
vula del neumático a reparar.

 Empalme el tubo del compresor 2 al
bote.

 Conecte la toma eléctrica del com-
presor a la toma 12 V del vehículo.

 Arranque el vehículo y deje que el
motor gire.
Es un sistema completo formado por
un compresor y un bote de producto
de taponamiento, que le permite una

reparación temporal del neumático,
a fi n de que pueda llegar al taller más
próximo.
Este kit de reparación está dispo-
nible en la red PEUGEOT .
Está previsto para reparar agu-
jeros de 4 mm de diámetro como
máximo, situados exclusivamente
en la banda de rodadura o en el
talón del neumático. Evite quitar
cualquier cuerpo extraño que haya
penetrado en el neumático.

10
i
130

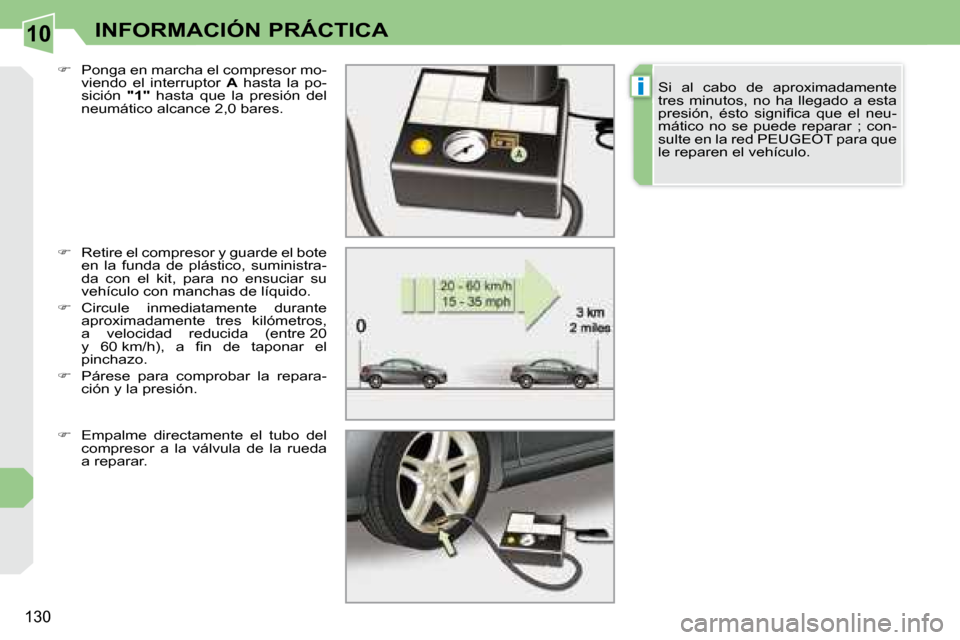

INFORMACIÓN PRÁCTICA

 Retire el compresor y guarde el bote
en la funda de plástico, suministra-
da con el kit, para no ensuciar su
vehículo con manchas de líquido.

 Circule inmediatamente durante
aproximadamente tres kilómetros,
a velocidad reducida (entre 20
y 60 km/h), a fi n de taponar el
pinchazo.

 Párese para comprobar la repara-
ción y la presión.

 Empalme directamente el tubo del
compresor a la válvula de la rueda
a reparar.

 Ponga en marcha el compresor mo-
viendo el interruptor A hasta la po-
sición "1" hasta que la presión del
neumático alcance 2,0 bares. Si al cabo de aproximadamente
tres minutos, no ha llegado a esta
presión, ésto signifi ca que el neu-
mático no se puede reparar ; con-
sulte en la red PEUGEOT para que
le reparen el vehículo.

10
!
i
131

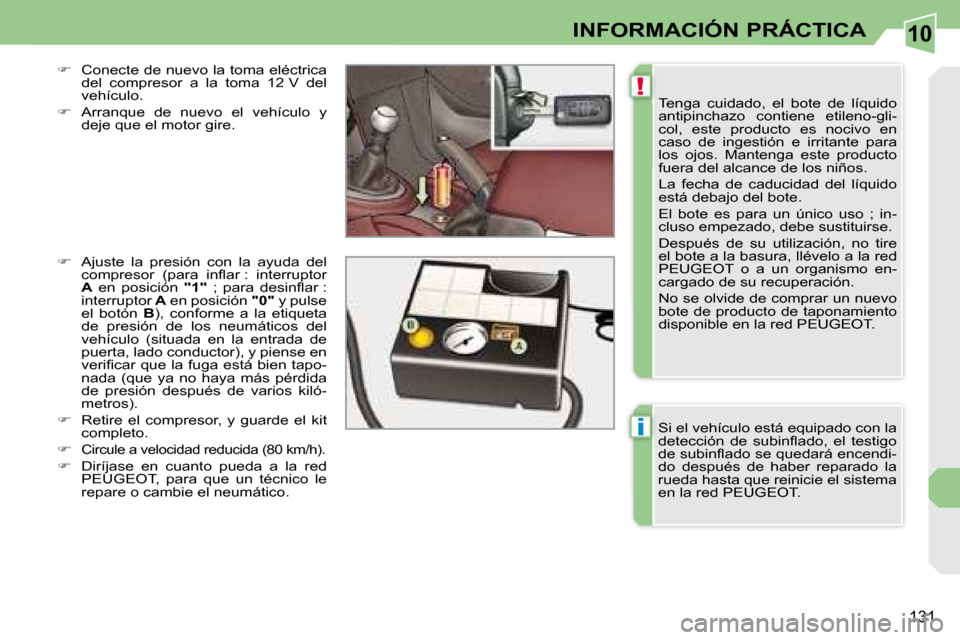

INFORMACIÓN PRÁCTICA
Tenga cuidado, el bote de líquido
antipinchazo contiene etileno-gli-
col, este producto es nocivo en
caso de ingestión e irritante para
los ojos. Mantenga este producto
fuera del alcance de los niños.
La fecha de caducidad del líquido
está debajo del bote.
El bote es para un único uso ; in-
cluso empezado, debe sustituirse.
Después de su utilización, no tire
el bote a la basura, llévelo a la red
PEUGEOT o a un organismo en-
cargado de su recuperación.
No se olvide de comprar un nuevo
bote de producto de taponamiento
disponible en la red PEUGEOT.

 Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.

 Arranque de nuevo el vehículo y
deje que el motor gire.

 Ajuste la presión con la ayuda del
compresor (para infl ar : interruptor

A en posición "1" ; para desinfl ar :
interruptor A en posición "0" y pulse
el botón B ), conforme a la etiqueta
de presión de los neumáticos del
vehículo (situada en la entrada de
puerta, lado conductor), y piense en
verifi car que la fuga está bien tapo-
nada (que ya no haya más pérdida
de presión después de varios kiló-
metros).

 Retire el compresor, y guarde el kit
completo.


Circule a velocidad reducida (80 km/h).

 Diríjase en cuanto pueda a la red
PEUGEOT, para que un técnico le
repare o cambie el neumático. Si el vehículo está equipado con la
detección de subinfl ado, el testigo
de subinfl ado se quedará encendi-
do después de haber reparado la
rueda hasta que reinicie el sistema
en la red PEUGEOT.
