INFORMACIÓN PRÁCTICA

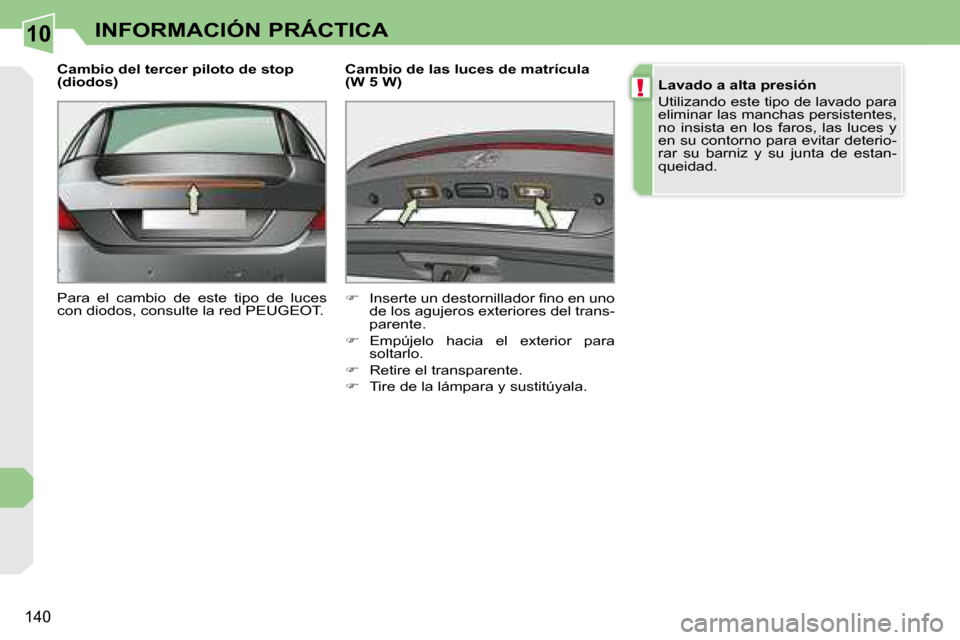

Cambio del tercer piloto de stop
(diodos)
Para el cambio de este tipo de luces
con diodos, consulte la red PEUGEOT. Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para
soltarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.

10
!
i
141
INFORMACIÓN PRÁCTICA
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus prescripciones, en particular
cuando el consumo del conjunto
de los aparatos conectados sobre-
pasa los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT.

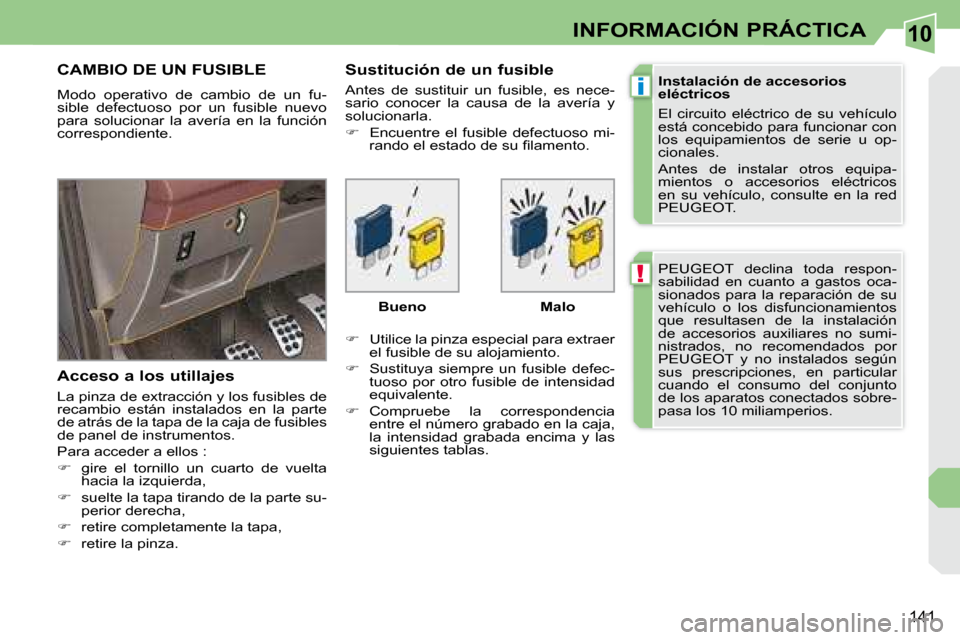

CAMBIO DE UN FUSIBLE
Modo operativo de cambio de un fu-
sible defectuoso por un fusible nuevo
para solucionar la avería en la función
correspondiente.
Acceso a los utillajes
La pinza de extracción y los fusibles de
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
Para acceder a ellos :

 gire el tornillo un cuarto de vuelta
hacia la izquierda,

 suelte la tapa tirando de la parte su-
perior derecha,

 retire completamente la tapa,

 retire la pinza. Sustitución de un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.

 Encuentre el fusible defectuoso mi-
rando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.

 Compruebe la correspondencia
entre el número grabado en la caja,
la intensidad grabada encima y las
siguientes tablas.
Bueno Malo

10INFORMACIÓN PRÁCTICA
Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles

 ver párrafo "Acceso a los utillajes". Tablas de los fusibles

Fusible N° Intensidad Funciones

G36 30 A Asientos térmicos conductor y pasajero.

G37 5 A Cajetín servicio remolque.

G38 30 A Cajetín de memorización asiento conductor.

G39 - No utilizado.

G40 30 A Amplifi cador Hi-Fi, cajetín de memorización asiento
pasajero.

Fusible N° Intensidad Funciones

F1 - No utilizado.

F2 - No utilizado.

F3 5 A Calculador airbags y pretensores pirotécnicos.

F4 10 A Contactores pedal de embrague y bi-función freno,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, caja de cambios automática,
cajetín de conmutación y de protección.

F5 30 A Elevalunas secuenciales delanteros, alimentación
retrovisores abatibles.

F6 30 A Elevalunas secuenciales traseros, mandos de
apertura exterior de las puertas.

F7 5 A Luces de techo delanteras y traseras, lectores de
mapa, luz parasol, luz guantera.

10
143
INFORMACIÓN PRÁCTICA

Fusible N° Intensidad Funciones

F8 20 A Autorradio, radioteléfono, cargador CD,
pantalla multifunción, detección subinfl ado,
acondicionamientos interiores.

F9 30 A Toma 12 V delantera, encendedor de cigarrillos.

F10 15 A Mandos en el volante, sirena alarma, calculador
alarma.

F11 15 A Contactor antirrobo débil.

F12 15 A Combinado, señalizador testigos de cinturón y de
airbag frontal pasajero, aire acondicionado, cajetín
de memorización asiento conductor, cajetín techo
desplegable.

F13 5 A Cajetín servicio motor, airbags.

F14 15 A Pantalla multifunción, amplifi cador, kit manos libres,
sensor de lluvia/luminosidad, calculador ayuda al
estacionamiento, cajetín de memorización asiento
pasajero.

F15 30 A Bloqueo y superbloqueo.

F17 40 A Desescarchado luneta trasera y retrovisores
exteriores.

SH - Shunt PARQUE.

10
144
INFORMACIÓN PRÁCTICA
Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles

 Suelte la tapa.

 Sustituya el fusible (ver párrafo
correspondiente)

 Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de
fusibles. Tablas de los fusibles

Fusible N° Intensidad Funciones

F1 20 A Alimentación calculador motor, electroválvulas
bomba de inyección y EGR (2 l HDI 16 V),
inyectores (2 l HDI 16 V).

F2 15 A Bocina.

F3 10 A Lavaparabrisas.

F4 20 A Lavafaros.

F5 15 A Electroválvulas purga cánister, descarga turbina
y regulación presión Turbo (1,6 l THP 16 V),
calentador vapor aceite (1,6 l THP 16 V).

F6 10 A Sensor velocidad vehículo, calculador ABS/ESP.

F7 10 A Calculador dirección asistida, caja de cambios
automática, detector nivel agua motor.

F8 25 A Mando del arranque.

F9 10 A Toma diagnosis, faros direccionales, caudalímetro
de aire (Diesel), bomba fi ltro de partículas (Diesel),
mandos de los retrovisores exteriores.

F10 30 A Accionadores calculador motor (gasolina : bobinas
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, bomba de carburante,
termostato pilotado) (Diesel : electroválvulas,
calentadores).

F11 40 A Pulsador aire acondicionado.

10
145
INFORMACIÓN PRÁCTICA

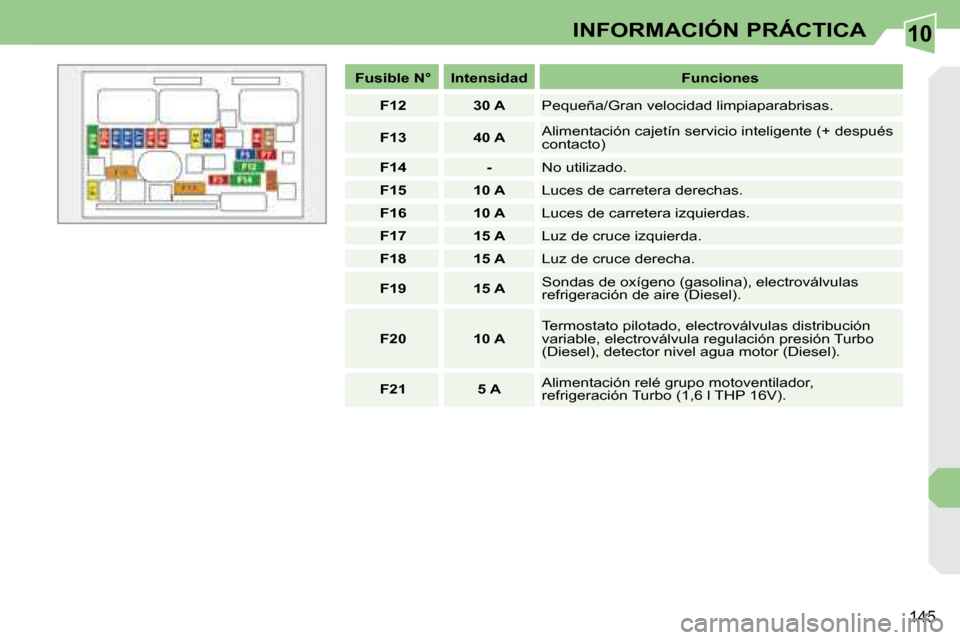

Fusible N° Intensidad Funciones

F12 30 A Pequeña/Gran velocidad limpiaparabrisas.

F13 40 A Alimentación cajetín servicio inteligente (+ después
contacto)

F14 - No utilizado.

F15 10 A Luces de carretera derechas.

F16 10 A Luces de carretera izquierdas.

F17 15 A Luz de cruce izquierda.

F18 15 A Luz de cruce derecha.

F19 15 A Sondas de oxígeno (gasolina), electroválvulas
refrigeración de aire (Diesel).

F20 10 A Termostato pilotado, electroválvulas distribución
variable, electroválvula regulación presión Turbo
(Diesel), detector nivel agua motor (Diesel).

F21 5 A Alimentación relé grupo motoventilador,
refrigeración Turbo (1,6 l THP 16V).

10
146
INFORMACIÓN PRÁCTICA

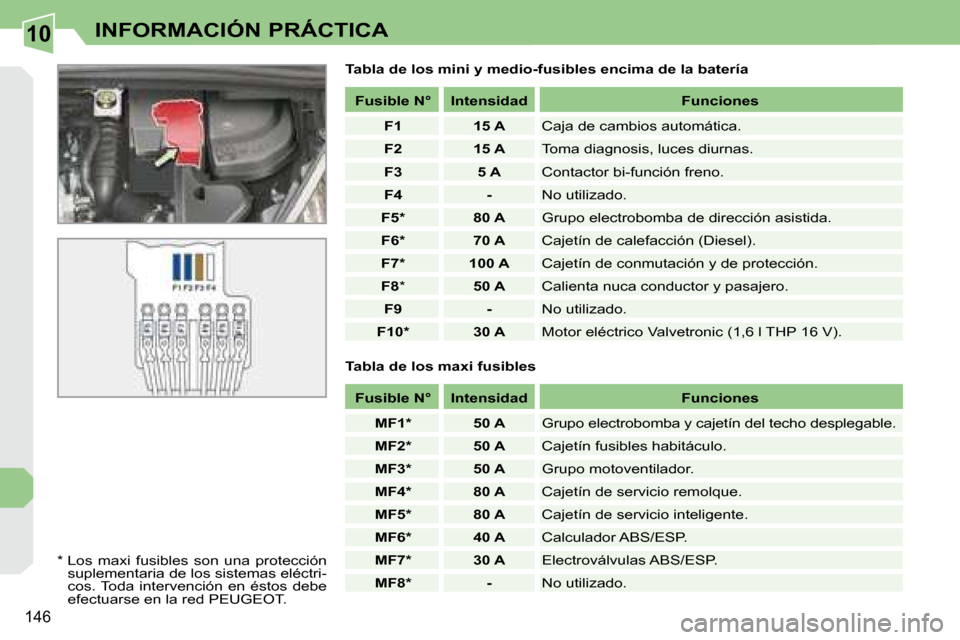

Tabla de los mini y medio-fusibles encima de la batería
* Los maxi fusibles son una protección suplementaria de los sistemas eléctri-
cos. Toda intervención en éstos debe
efectuarse en la red PEUGEOT.
Fusible N° Intensidad Funciones

F1 15 A Caja de cambios automática.

F2 15 A Toma diagnosis, luces diurnas.

F3 5 A Contactor bi-función freno.

F4 - No utilizado.

F5 * 80 A Grupo electrobomba de dirección asistida.

F6 * 70 A Cajetín de calefacción (Diesel).

F7 * 100 A Cajetín de conmutación y de protección.

F8 * 50 A Calienta nuca conductor y pasajero.

F9 - No utilizado.

F10 * 30 A Motor eléctrico Valvetronic (1,6 l THP 16 V).
Tabla de los maxi fusibles
Fusible N° Intensidad Funciones

MF1 * 50 A Grupo electrobomba y cajetín del techo desplega ble.

MF2 * 50 A Cajetín fusibles habitáculo.

MF3 * 50 A Grupo motoventilador.

MF4 * 80 A Cajetín de servicio remolque.

MF5 * 80 A Cajetín de servicio inteligente.

MF6 * 40 A Calculador ABS/ESP.

MF7 * 30 A Electroválvulas ABS/ESP.

MF8 * - No utilizado.

10
147
INFORMACIÓN PRÁCTICA

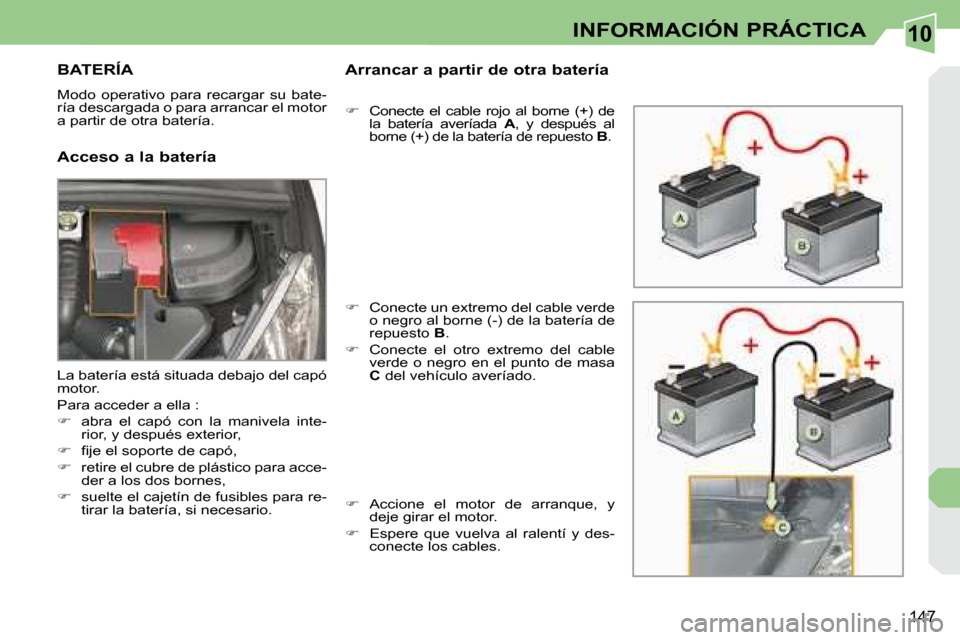

BATERÍA
Modo operativo para recargar su bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería Arrancar a partir de otra batería

 Conecte el cable rojo al borne (+) de
la batería averíada A , y después al
borne (+) de la batería de repuesto B .

 Conecte un extremo del cable verde
o negro al borne (-) de la batería de
repuesto B .

 Conecte el otro extremo del cable
verde o negro en el punto de masa

C del vehículo averíado.

 Accione el motor de arranque, y
deje girar el motor.

 Espere que vuelva al ralentí y des-
conecte los cables.
La batería está situada debajo del capó
motor.
Para acceder a ella :

 abra el capó con la manivela inte-
rior, y después exterior,

 fi je el soporte de capó,

 retire el cubre de plástico para acce-
der a los dos bornes,

 suelte el cajetín de fusibles para re-
tirar la batería, si necesario.
