2007 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

8-42
1
2
3
4
5
6
78
9
10
11

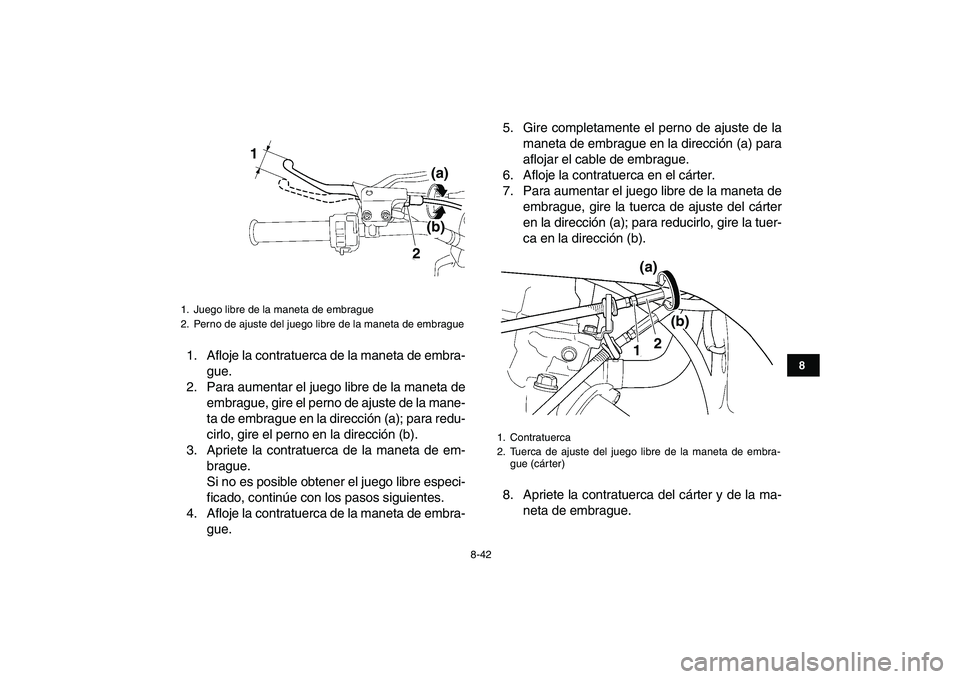

1. Afloje la contratuerca de la maneta de embra-
gue.
2. Para aumentar el juego libre de la maneta de
embrague, gire el perno de ajuste de la mane-
ta de embrague en la dirección (a); para redu-
cirlo, gire el perno en la dirección (b).
3. Apriete la contratuerca de la maneta de em-
brague.
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
4. Afloje la contratuerca de la maneta de embra-
gue.5. Gire completamente el perno de ajuste de la
maneta de embrague en la dirección (a) para
aflojar el cable de embrague.
6. Afloje la contratuerca en el cárter.
7. Para aumentar el juego libre de la maneta de
embrague, gire la tuerca de ajuste del cárter
en la dirección (a); para reducirlo, gire la tuer-
ca en la dirección (b).
8. Apriete la contratuerca del cárter y de la ma-
neta de embrague.
1. Juego libre de la maneta de embrague
2. Perno de ajuste del juego libre de la maneta de embrague
1
(a)
(b)
2

1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta de embra-
gue (cárter)
(a)
(b)
2
1

8-43
1
2
3
4
5
6
78
9
10
11
NOTA:

Si con el procedimiento descrito no consigue obte-
ner el juego libre especificado o si el embrague no
funciona correctamente, haga revisar el mecanis-
mo interno del embrague en un concesionario
Yamaha.
SBU26860

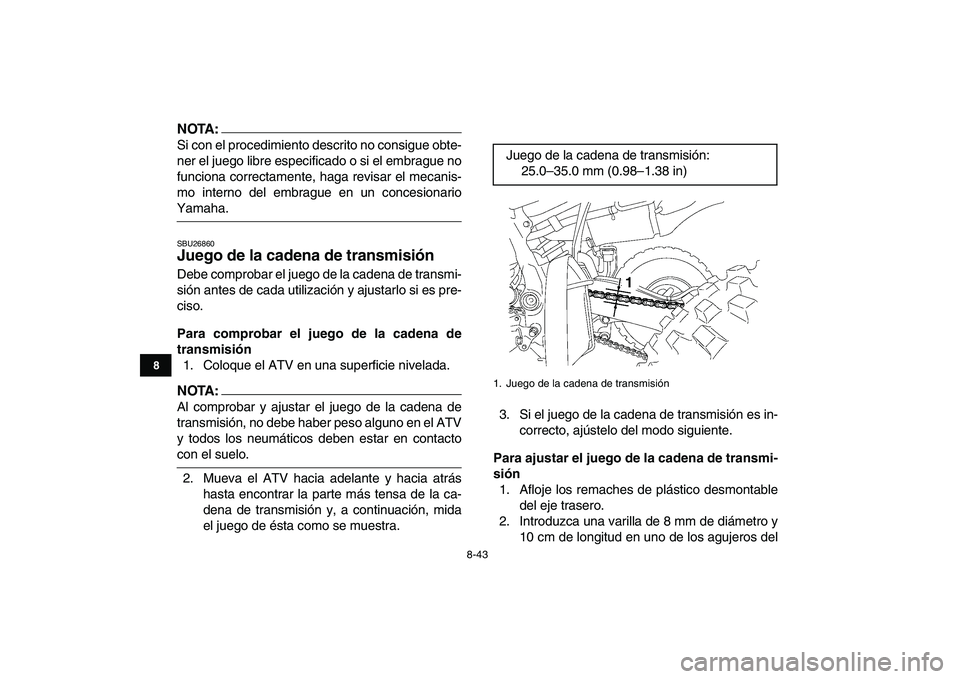

Juego de la cadena de transmisión
Debe comprobar el juego de la cadena de transmi-
sión antes de cada utilización y ajustarlo si es pre-
ciso.
Para comprobar el juego de la cadena de
transmisión
1. Coloque el ATV en una superficie nivelada.
NOTA:

Al comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contacto
con el suelo.
2. Mueva el ATV hacia adelante y hacia atrás
hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida
el juego de ésta como se muestra.3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión
1. Afloje los remaches de plástico desmontable
del eje trasero.
2. Introduzca una varilla de 8 mm de diámetro y
10 cm de longitud en uno de los agujeros del Juego de la cadena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1. Juego de la cadena de transmisión
1

8-44
1
2
3
4
5
6
78
9
10
11

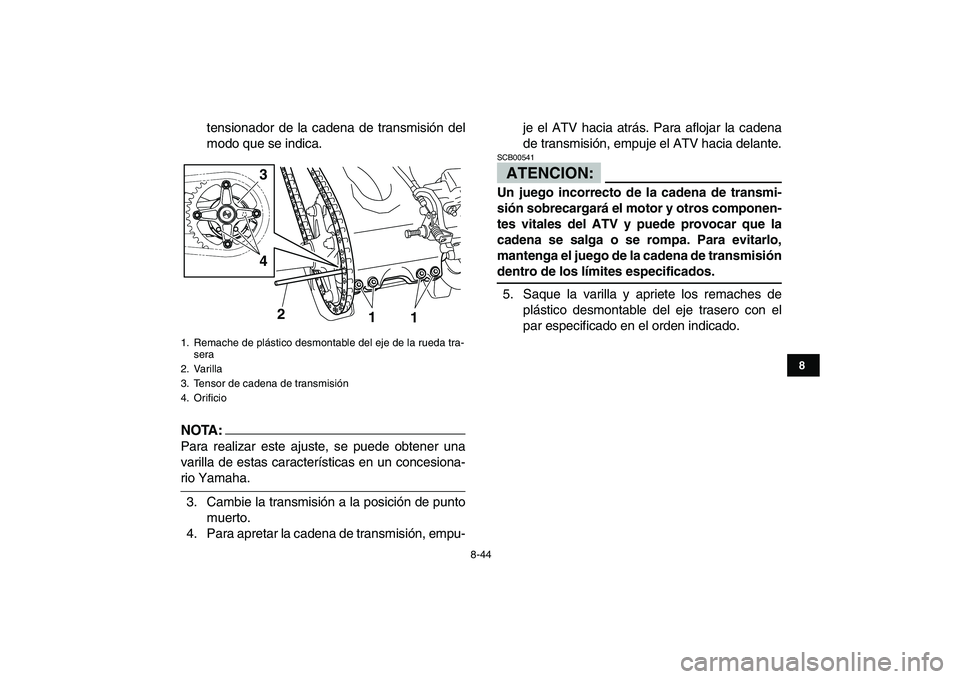

tensionador de la cadena de transmisión del
modo que se indica.
NOTA:

Para realizar este ajuste, se puede obtener una
varilla de estas características en un concesiona-
rio Yamaha.
3. Cambie la transmisión a la posición de punto
muerto.
4. Para apretar la cadena de transmisión, empu-je el ATV hacia atrás. Para aflojar la cadena
de transmisión, empuje el ATV hacia delante.ATENCION:

SCB00541
Un juego incorrecto de la cadena de transmi-
sión sobrecargará el motor y otros componen-
tes vitales del ATV y puede provocar que la
cadena se salga o se rompa. Para evitarlo,
mantenga el juego de la cadena de transmisión
dentro de los límites especificados.
5. Saque la varilla y apriete los remaches de
plástico desmontable del eje trasero con el
par especificado en el orden indicado.
1. Remache de plástico desmontable del eje de la rueda tra-
sera
2. Varilla
3. Tensor de cadena de transmisión
4. Orificio
3
4
2
1
1

8-45
1
2
3
4
5
6
78
9
10
11

SBU24880

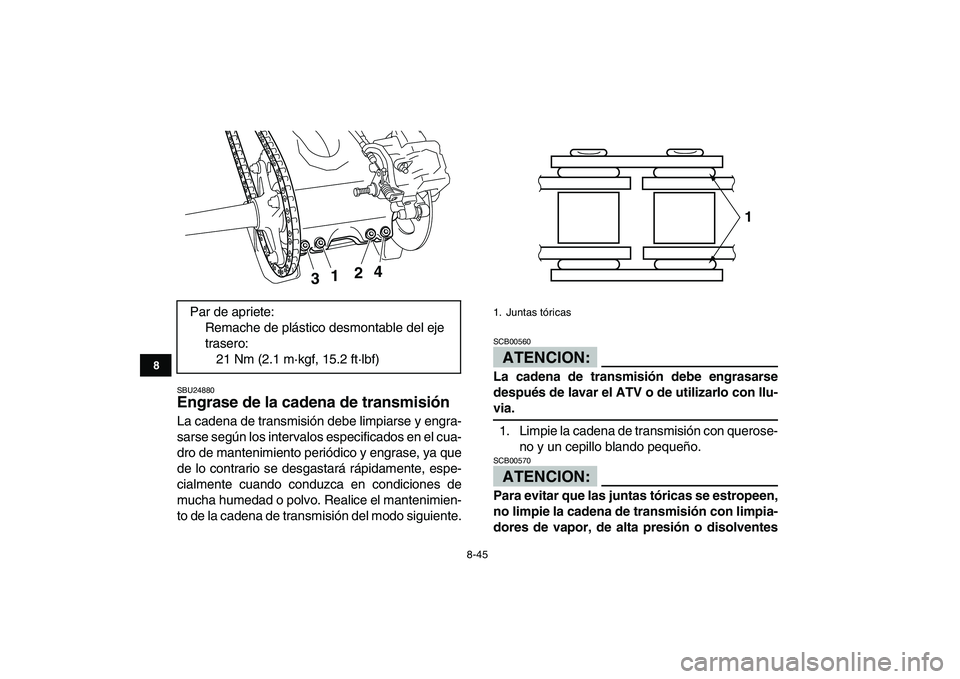

Engrase de la cadena de transmisión
La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones de
mucha humedad o polvo. Realice el mantenimien-
to de la cadena de transmisión del modo siguiente.ATENCION:

SCB00560
La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via.
1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.
ATENCION:

SCB00570
Para evitar que las juntas tóricas se estropeen,
no limpie la cadena de transmisión con limpia-
dores de vapor, de alta presión o disolventes
Par de apriete:
Remache de plástico desmontable del eje
trasero:
21 Nm (2.1 m·kgf, 15.2 ft·lbf)
3124

1. Juntas tóricas
1

8-46
1
2
3
4
5
6
78
9
10
11

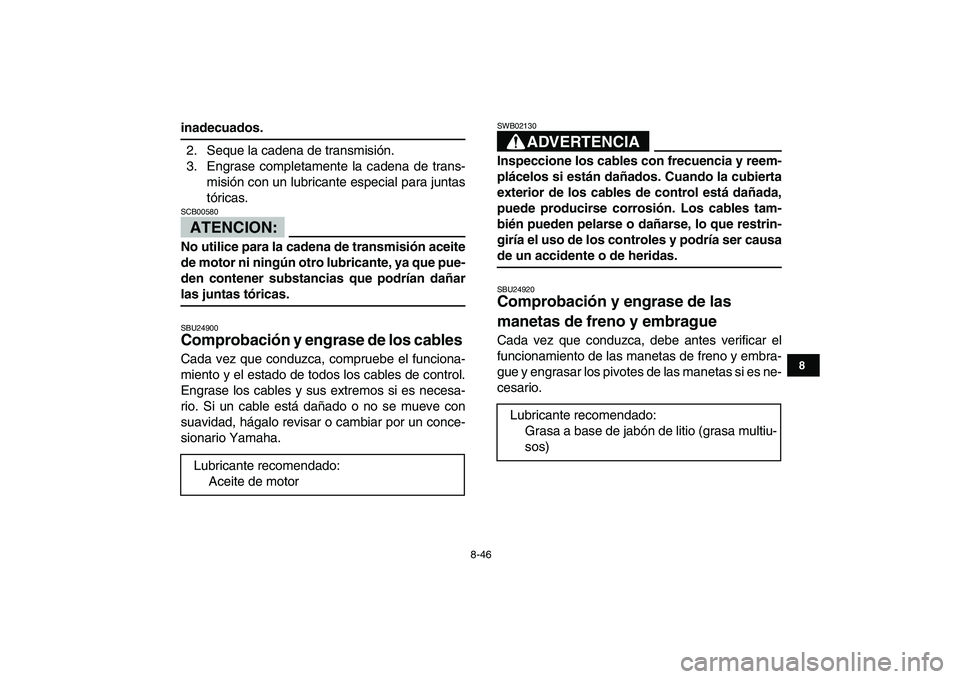

inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas.
ATENCION:

SCB00580
No utilice para la cadena de transmisión aceite
de motor ni ningún otro lubricante, ya que pue-
den contener substancias que podrían dañar
las juntas tóricas.
SBU24900
Comprobación y engrase de los cables
Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.ADVERTENCIA

SWB02130
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causa
de un accidente o de heridas.
SBU24920
Comprobación y engrase de las
manetas de freno y embrague
Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario.
Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)

8-47
1
2
3
4
5
6
78
9
10
11

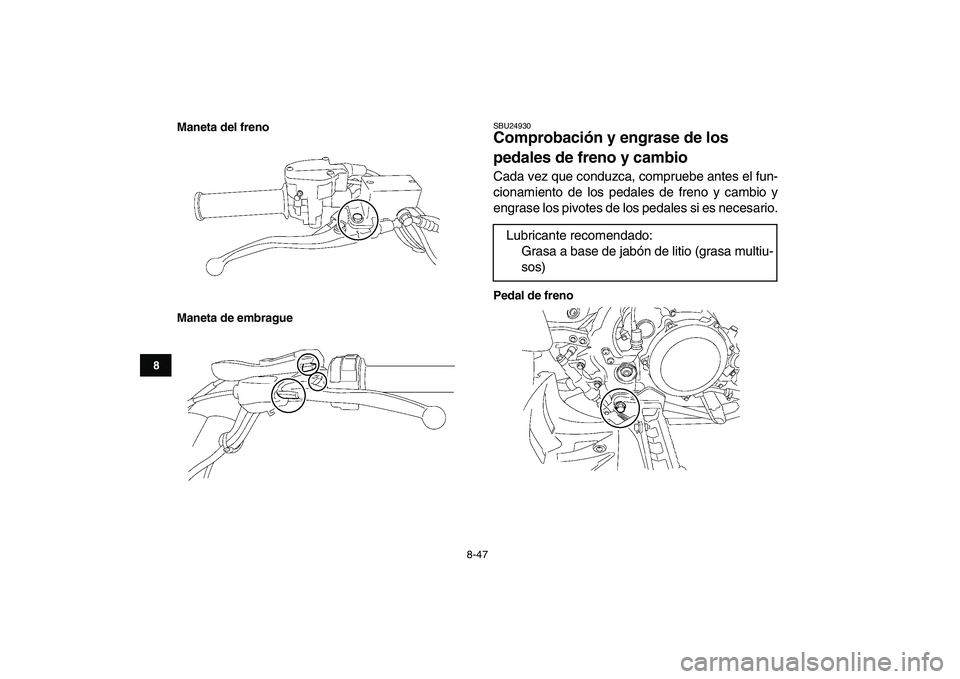

Maneta del freno
Maneta de embrague

SBU24930
Comprobación y engrase de los
pedales de freno y cambio
Cada vez que conduzca, compruebe antes el fun-
cionamiento de los pedales de freno y cambio y
engrase los pivotes de los pedales si es necesario.
Pedal de freno
Lubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)

8-48
1
2
3
4
5
6
78
9
10
11

SBU24961
Comprobación de los cojinetes de las
ruedas
Debe comprobar los cojinetes de las ruedas delan-
tera y trasera según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Si un cubo de la rueda se mueve o si no
gira con suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rueda.
SBU24992
Engrase de los pivotes del basculante
Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SBU25030
Engrase de los pivotes del brazo
superior y del brazo inferior
Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
Engrase los puntos de pivote usando una pistola
de engrase. Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio

8-49
1
2
3
4
5
6
78
9
10
11

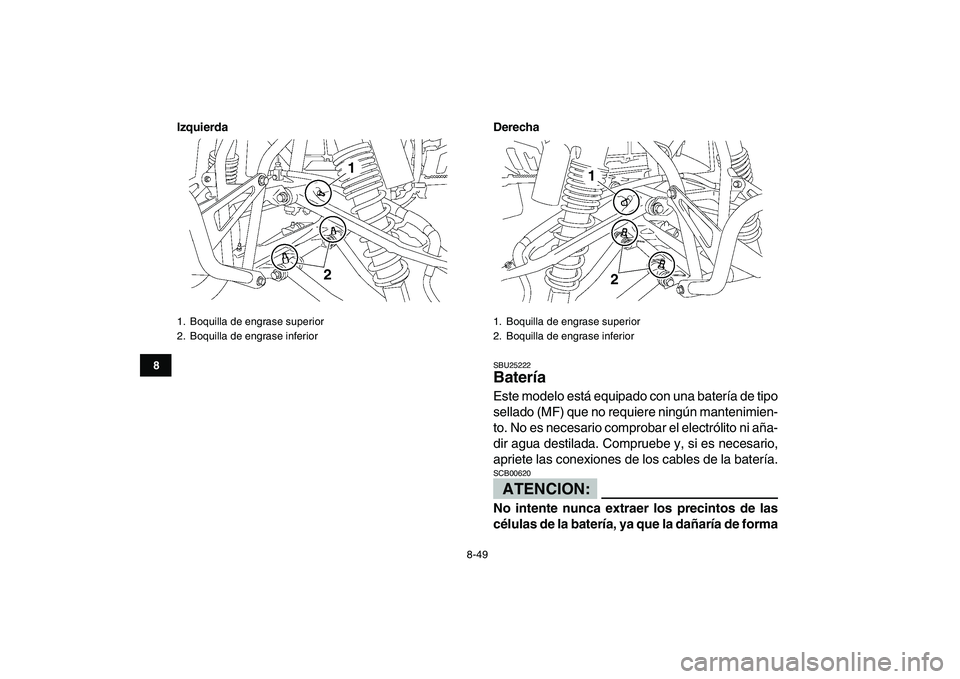

Izquierda Derecha

SBU25222
Batería
Este modelo está equipado con una batería de tipo
sellado (MF) que no requiere ningún mantenimien-
to. No es necesario comprobar el electrólito ni aña-
dir agua destilada. Compruebe y, si es necesario,
apriete las conexiones de los cables de la batería.ATENCION:

SCB00620
No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
21

1. Boquilla de engrase superior
2. Boquilla de engrase inferior
2 1
