2007 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

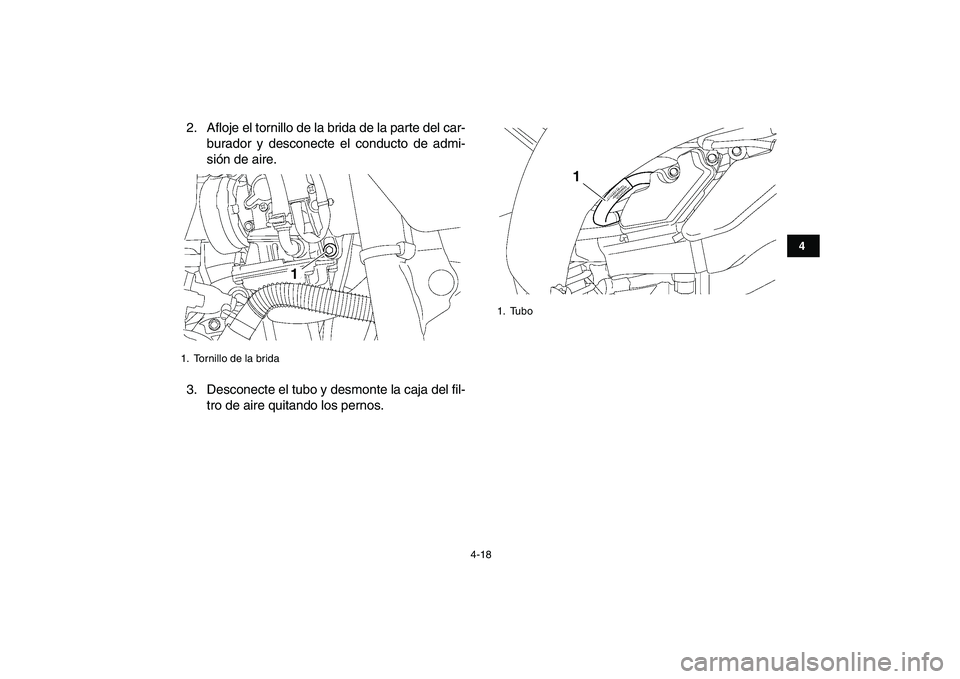

4-18
1
2
34
5
6
7
8
9
10
11

2. Afloje el tornillo de la brida de la parte del car-
burador y desconecte el conducto de admi-
sión de aire.
3. Desconecte el tubo y desmonte la caja del fil-
tro de aire quitando los pernos.
1. Tornillo de la brida
1

1. Tubo
1

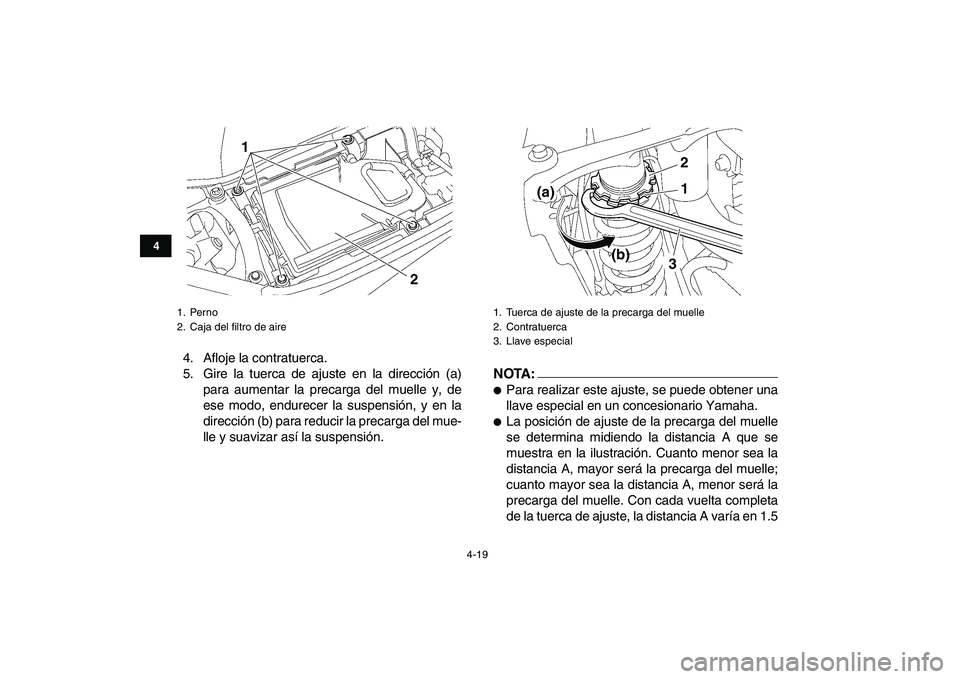

4-19
1
2
34
5
6
7
8
9
10
11

4. Afloje la contratuerca.
5. Gire la tuerca de ajuste en la dirección (a)
para aumentar la precarga del muelle y, de
ese modo, endurecer la suspensión, y en la
dirección (b) para reducir la precarga del mue-
lle y suavizar así la suspensión.NOTA:


Para realizar este ajuste, se puede obtener una
llave especial en un concesionario Yamaha.

La posición de ajuste de la precarga del muelle
se determina midiendo la distancia A que se
muestra en la ilustración. Cuanto menor sea la
distancia A, mayor será la precarga del muelle;
cuanto mayor sea la distancia A, menor será la
precarga del muelle. Con cada vuelta completa
de la tuerca de ajuste, la distancia A varía en 1.5
1. Perno
2. Caja del filtro de aire
2 1

1. Tuerca de ajuste de la precarga del muelle
2. Contratuerca
3. Llave especial
2
1
(a)
(b)
3

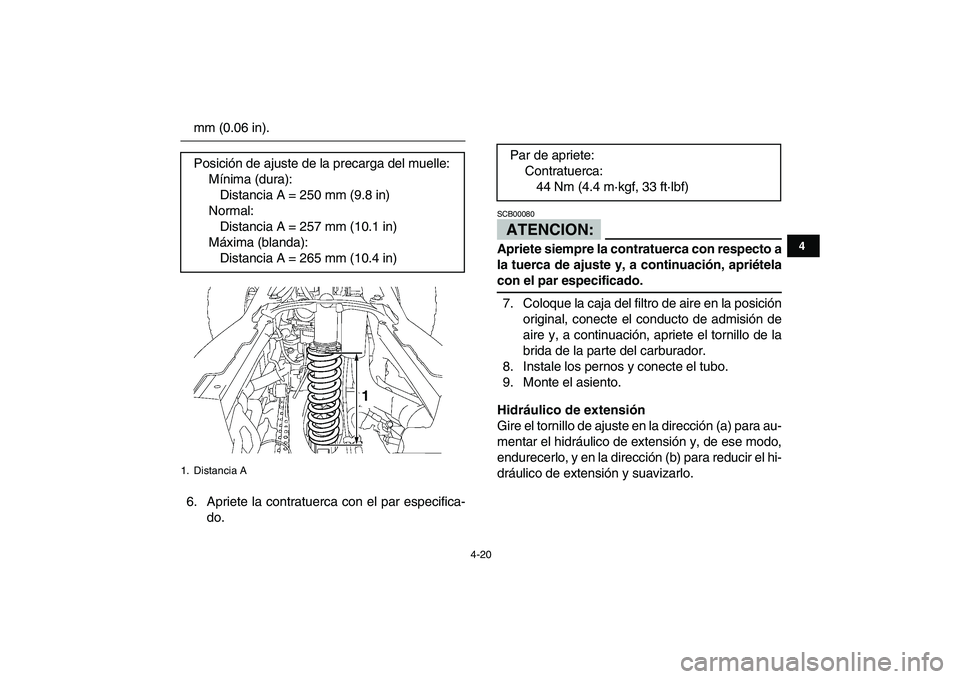

4-20
1
2
34
5
6
7
8
9
10
11

mm (0.06 in).
6. Apriete la contratuerca con el par especifica-
do.ATENCION:
SCB00080
Apriete siempre la contratuerca con respecto a
la tuerca de ajuste y, a continuación, apriétela
con el par especificado.
7. Coloque la caja del filtro de aire en la posición
original, conecte el conducto de admisión de
aire y, a continuación, apriete el tornillo de la
brida de la parte del carburador.
8. Instale los pernos y conecte el tubo.
9. Monte el asiento.
Hidráulico de extensión
Gire el tornillo de ajuste en la dirección (a) para au-
mentar el hidráulico de extensión y, de ese modo,
endurecerlo, y en la dirección (b) para reducir el hi-
dráulico de extensión y suavizarlo. Posición de ajuste de la precarga del muelle:
Mínima (dura):
Distancia A = 250 mm (9.8 in)
Normal:
Distancia A = 257 mm (10.1 in)
Máxima (blanda):
Distancia A = 265 mm (10.4 in)

1. Distancia A
1

Par de apriete:
Contratuerca:
44 Nm (4.4 m·kgf, 33 ft·lbf)

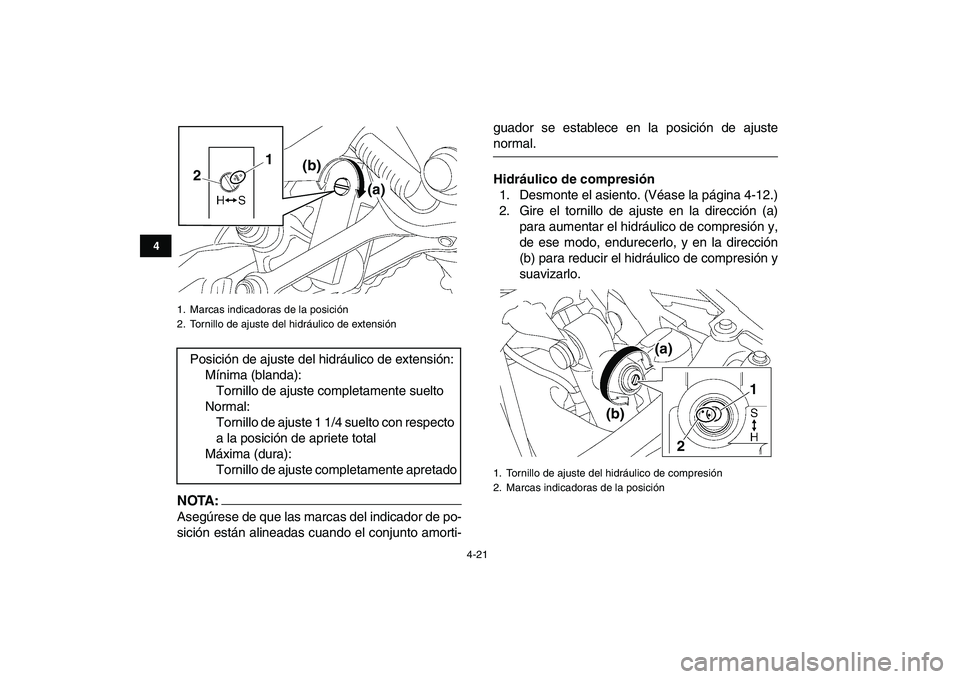

4-21
1
2
34
5
6
7
8
9
10
11
NOTA:

Asegúrese de que las marcas del indicador de po-
sición están alineadas cuando el conjunto amorti-guador se establece en la posición de ajuste
normal.
Hidráulico de compresión
1. Desmonte el asiento. (Véase la página 4-12.)
2. Gire el tornillo de ajuste en la dirección (a)
para aumentar el hidráulico de compresión y,
de ese modo, endurecerlo, y en la dirección
(b) para reducir el hidráulico de compresión y
suavizarlo.
1. Marcas indicadoras de la posición
2. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste del hidráulico de extensión:
Mínima (blanda):
Tornillo de ajuste completamente suelto
Normal:
Tornillo de ajuste 1 1/4 suelto con respecto
a la posición de apriete total
Máxima (dura):
Tornillo de ajuste completamente apretado
21
(b)
(a)

1. Tornillo de ajuste del hidráulico de compresión
2. Marcas indicadoras de la posición
(a)
(b)1
2

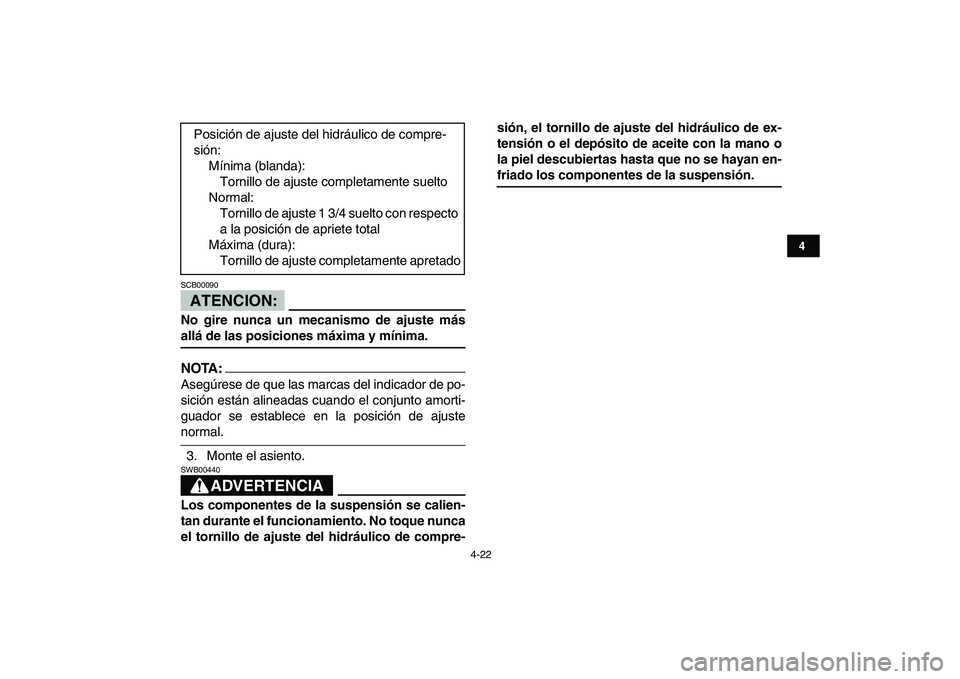

4-22
1
2
34
5
6
7
8
9
10
11
ATENCION:

SCB00090
No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima y mínima.
NOTA:

Asegúrese de que las marcas del indicador de po-
sición están alineadas cuando el conjunto amorti-
guador se establece en la posición de ajuste
normal.
3. Monte el asiento.
ADVERTENCIA

SWB00440
Los componentes de la suspensión se calien-
tan durante el funcionamiento. No toque nunca
el tornillo de ajuste del hidráulico de compre-sión, el tornillo de ajuste del hidráulico de ex-
tensión o el depósito de aceite con la mano o
la piel descubiertas hasta que no se hayan en-
friado los componentes de la suspensión.
Posición de ajuste del hidráulico de compre-
sión:
Mínima (blanda):
Tornillo de ajuste completamente suelto
Normal:
Tornillo de ajuste 1 3/4 suelto con respecto
a la posición de apriete total
Máxima (dura):
Tornillo de ajuste completamente apretado

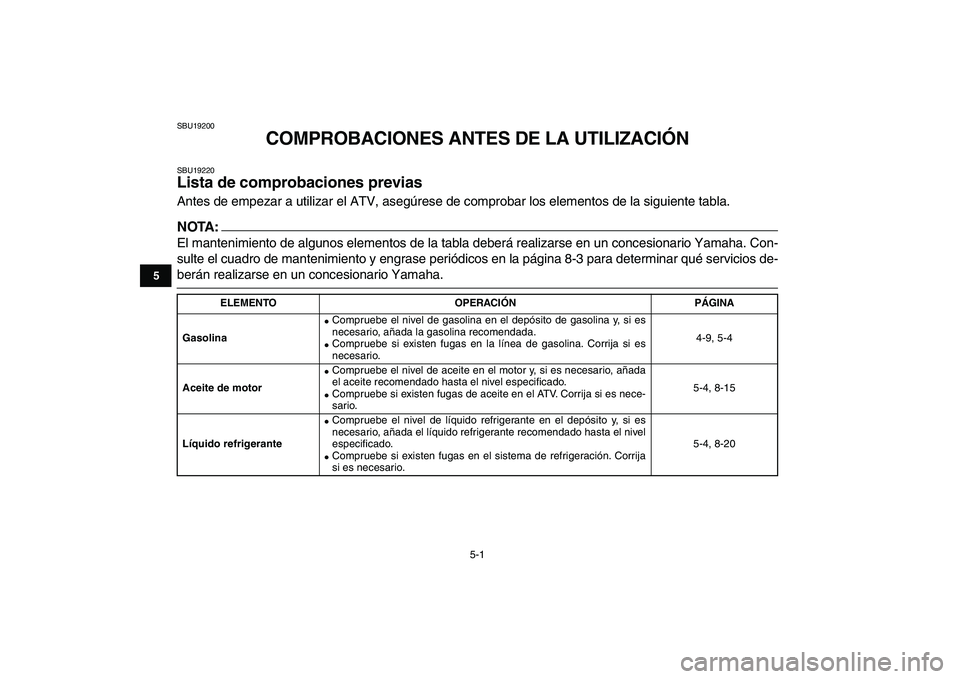

5-1
1
2
3
45
6
7
8
9
10
11

SBU19200
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19220
Lista de comprobaciones previas
Antes de empezar a utilizar el ATV, asegúrese de comprobar los elementos de la siguiente tabla.
NOTA:

El mantenimiento de algunos elementos de la tabla deberá realizarse en un concesionario Yamaha. Con-
sulte el cuadro de mantenimiento y engrase periódicos en la página 8-3 para determinar qué servicios de-
berán realizarse en un concesionario Yamaha.
ELEMENTO OPERACIÓNPÁGINA
Gasolina


Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.

Compruebe si existen fugas en la línea de gasolina. Corrija si es
necesario.4-9, 5-4
Aceite de motor

Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.

Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-15
Líquido refrigerante

Compruebe el nivel de líquido refrigerante en el depósito y, si es
necesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.

Compruebe si existen fugas en el sistema de refrigeración. Corrija
si es necesario.5-4, 8-20

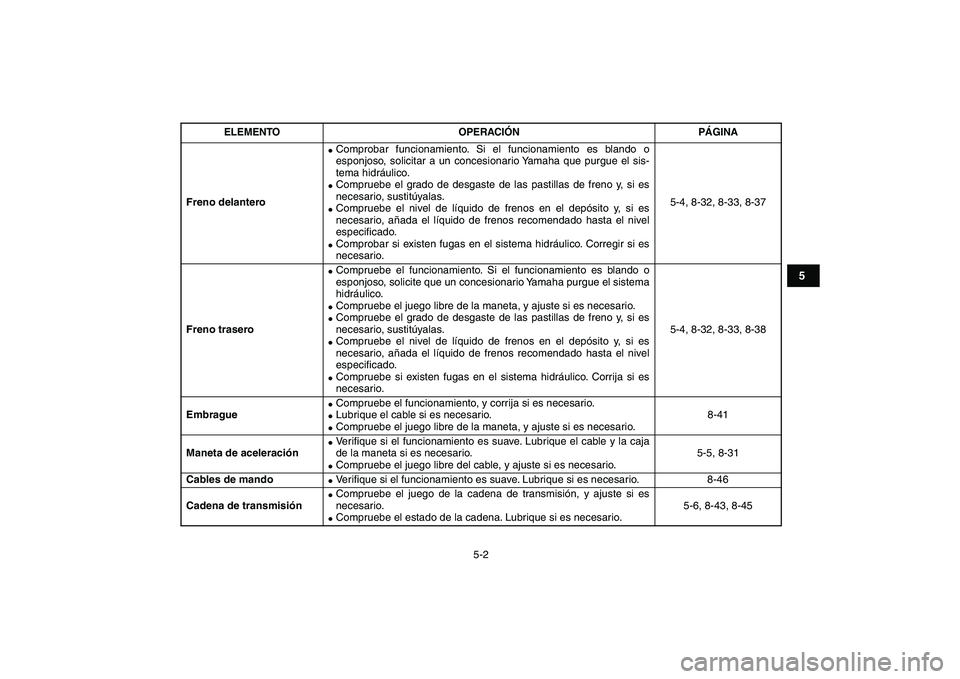

5-2
1
2
3
45
6
7
8
9
10
11

Freno delantero

Comprobar funcionamiento. Si el funcionamiento es blando o
esponjoso, solicitar a un concesionario Yamaha que purgue el sis-
tema hidráulico.

Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.

Compruebe el nivel de líquido de frenos en el depósito y, si es
necesario, añada el líquido de frenos recomendado hasta el nivel
especificado.

Comprobar si existen fugas en el sistema hidráulico. Corregir si es
necesario.5-4, 8-32, 8-33, 8-37
Freno trasero

Compruebe el funcionamiento. Si el funcionamiento es blando o
esponjoso, solicite que un concesionario Yamaha purgue el sistema
hidráulico.

Compruebe el juego libre de la maneta, y ajuste si es necesario.

Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.

Compruebe el nivel de líquido de frenos en el depósito y, si es
necesario, añada el líquido de frenos recomendado hasta el nivel
especificado.

Compruebe si existen fugas en el sistema hidráulico. Corrija si es
necesario.5-4, 8-32, 8-33, 8-38
Embrague

Compruebe el funcionamiento, y corrija si es necesario.

Lubrique el cable si es necesario.

Compruebe el juego libre de la maneta, y ajuste si es necesario.8-41
Maneta de aceleración

Verifique si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.

Compruebe el juego libre del cable, y ajuste si es necesario.5-5, 8-31
Cables de mando

Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-46
Cadena de transmisión

Compruebe el juego de la cadena de transmisión, y ajuste si es
necesario.

Compruebe el estado de la cadena. Lubrique si es necesario.5-6, 8-43, 8-45
ELEMENTO OPERACIÓNPÁGINA

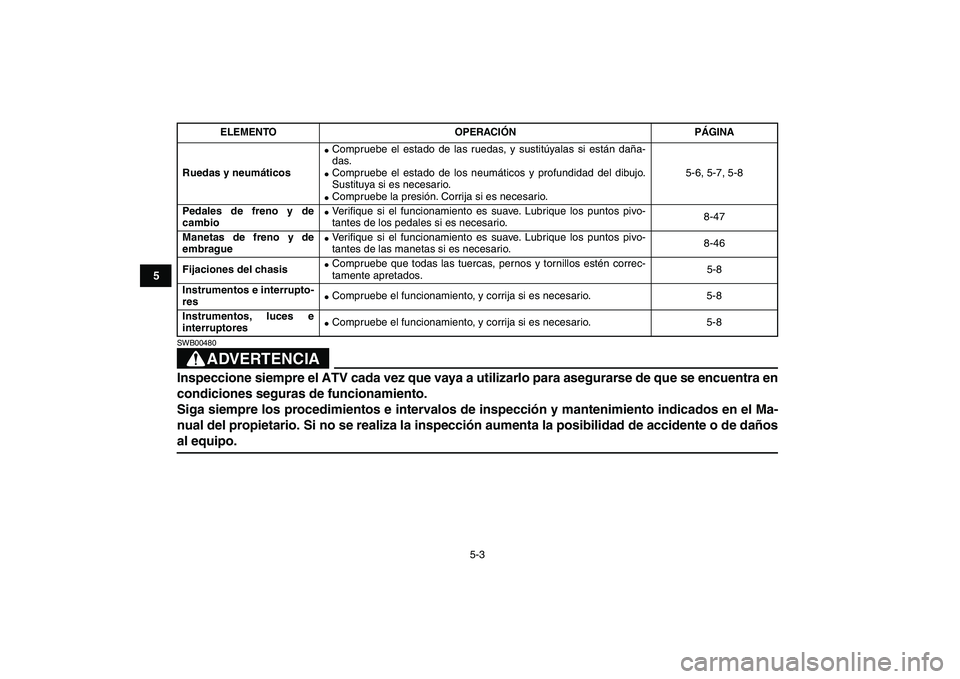

5-3
1
2
3
45
6
7
8
9
10
11
ADVERTENCIA

SWB00480
Inspeccione siempre el ATV cada vez que vaya a utilizarlo para asegurarse de que se encuentra en
condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Ma-
nual del propietario. Si no se realiza la inspección aumenta la posibilidad de accidente o de daños
al equipo.
Ruedas y neumáticos

Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.

Compruebe el estado de los neumáticos y profundidad del dibujo.
Sustituya si es necesario.

Compruebe la presión. Corrija si es necesario.5-6, 5-7, 5-8
Pedales de freno y de
cambio

Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de los pedales si es necesario.8-47
Manetas de freno y de
embrague

Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario.8-46
Fijaciones del chasis

Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados.5-8
Instrumentos e interrupto-
res

Compruebe el funcionamiento, y corrija si es necesario. 5-8
Instrumentos, luces e
interruptores

Compruebe el funcionamiento, y corrija si es necesario. 5-8
ELEMENTO OPERACIÓNPÁGINA
