2007 YAMAHA YFM80R Notices Demploi (in French)

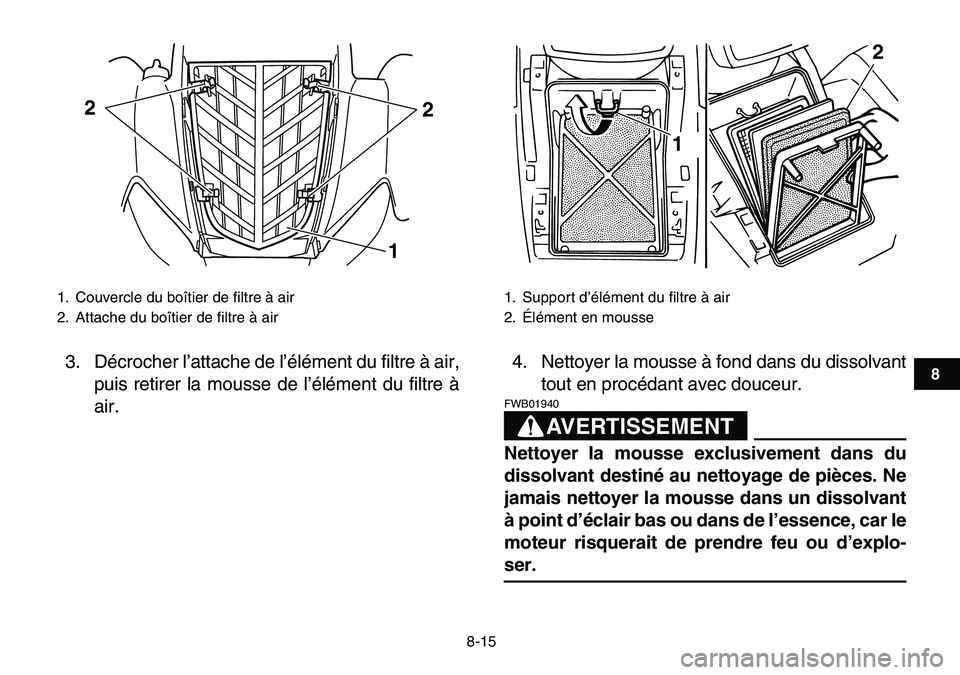

8-15
1
2
3
4
5
6
78
9
10
11

3. Décrocher l’attache de l’élément du filtre à air,
puis retirer la mousse de l’élément du filtre à
air.4. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940
Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-
ser.
1. Couvercle du boîtier de filtre à air
2. Attache du boîtier de filtre à air
2
2
1

1. Support d’élément du filtre à air
2. Élément en mousse
2
1

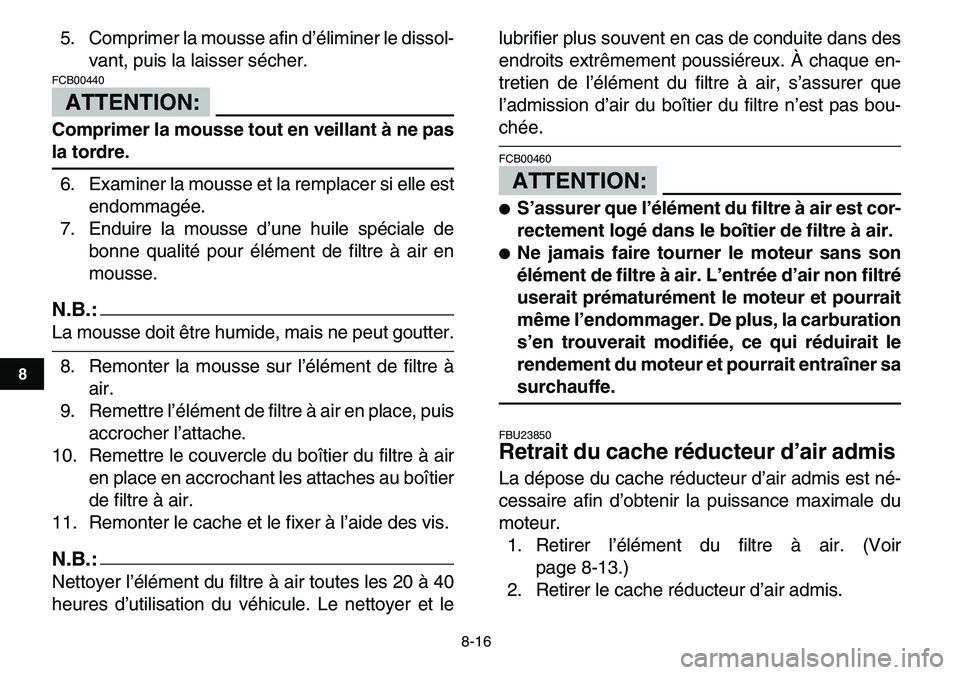

8-16
1
2
3
4
5
6
78
9
10
11

5. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.
ATTENTION:

FCB00440
Comprimer la mousse tout en veillant à ne pas
la tordre.
6. Examiner la mousse et la remplacer si elle est
endommagée.
7. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.
N.B.:

La mousse doit être humide, mais ne peut goutter.
8. Remonter la mousse sur l’élément de filtre à
air.
9. Remettre l’élément de filtre à air en place, puis
accrocher l’attache.
10. Remettre le couvercle du boîtier du filtre à air
en place en accrochant les attaches au boîtier
de filtre à air.
11. Remonter le cache et le fixer à l’aide des vis.
N.B.:

Nettoyer l’élément du filtre à air toutes les 20 à 40
heures d’utilisation du véhicule. Le nettoyer et lelubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée.
ATTENTION:

FCB00460

S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.

Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sa
surchauffe.
FBU23850
Retrait du cache réducteur d’air admis
La dépose du cache réducteur d’air admis est né-
cessaire afin d’obtenir la puissance maximale du
moteur.
1. Retirer l’élément du filtre à air. (Voir
page 8-13.)
2. Retirer le cache réducteur d’air admis.

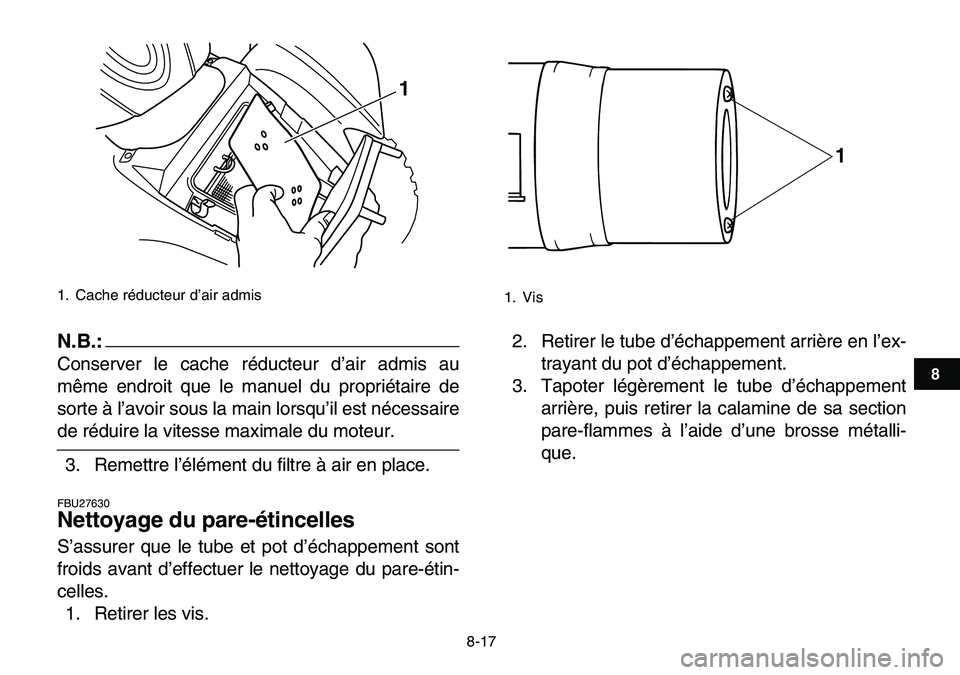

8-17
1
2
3
4
5
6
78
9
10
11
N.B.:

Conserver le cache réducteur d’air admis au
même endroit que le manuel du propriétaire de
sorte à l’avoir sous la main lorsqu’il est nécessaire
de réduire la vitesse maximale du moteur.
3. Remettre l’élément du filtre à air en place.
FBU27630
Nettoyage du pare-étincelles
S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.
1. Cache réducteur d’air admis
1

1. Vis
1

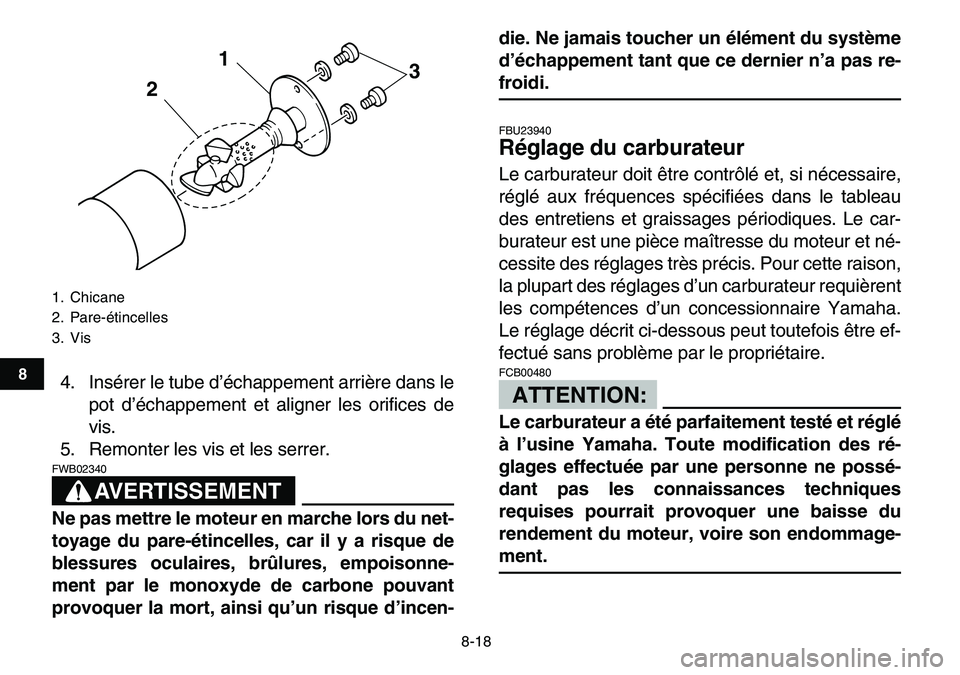

8-18
1
2
3
4
5
6
78
9
10
11

4. Insérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
5. Remonter les vis et les serrer.
AVERTISSEMENT

FWB02340
Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi.
FBU23940
Réglage du carburateur
Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur requièrent
les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.
ATTENTION:

FCB00480
Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse du
rendement du moteur, voire son endommage-
ment.
1. Chicane
2. Pare-étincelles
3. Vis
21
3

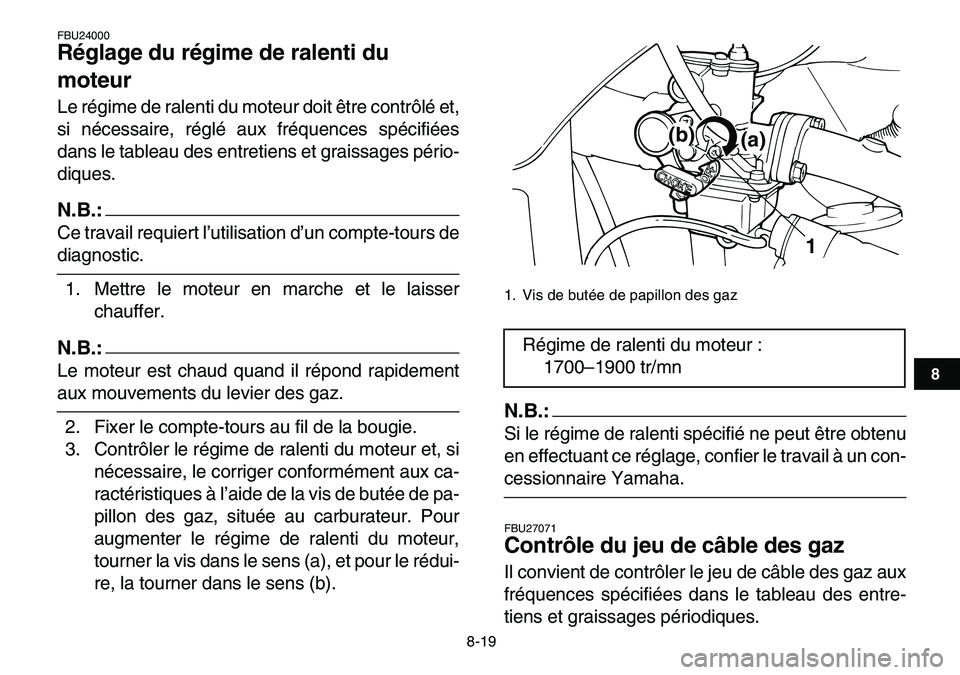

8-19
1
2
3
4
5
6
78
9
10
11

FBU24000
Réglage du régime de ralenti du
moteur
Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
N.B.:

Ce travail requiert l’utilisation d’un compte-tours de
diagnostic.
1. Mettre le moteur en marche et le laisser
chauffer.
N.B.:

Le moteur est chaud quand il répond rapidement
aux mouvements du levier des gaz.
2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le rédui-
re, la tourner dans le sens (b).
N.B.:

Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-
cessionnaire Yamaha.
FBU27071
Contrôle du jeu de câble des gaz
Il convient de contrôler le jeu de câble des gaz aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1700–1900 tr/mn
1 (a) (b)

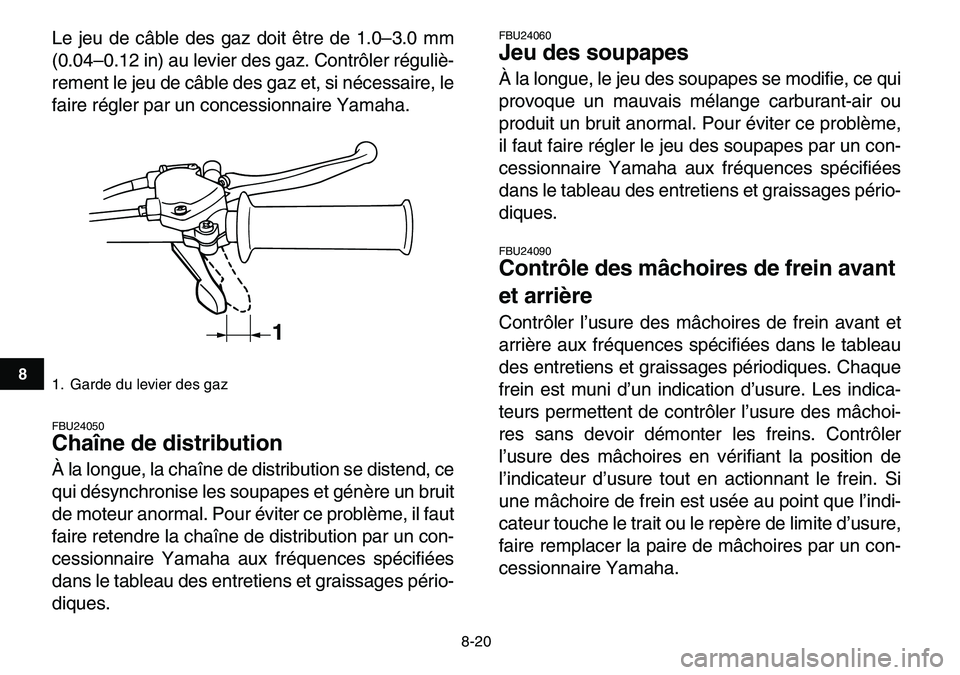

8-20
1
2
3
4
5
6
78
9
10
11

Le jeu de câble des gaz doit être de 1.0–3.0 mm
(0.04–0.12 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et, si nécessaire, le
faire régler par un concessionnaire Yamaha.
FBU24050
Chaîne de distribution
À la longue, la chaîne de distribution se distend, ce
qui désynchronise les soupapes et génère un bruit
de moteur anormal. Pour éviter ce problème, il faut
faire retendre la chaîne de distribution par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU24060
Jeu des soupapes
À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU24090
Contrôle des mâchoires de frein avant
et arrière
Contrôler l’usure des mâchoires de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Chaque
frein est muni d’un indication d’usure. Les indica-
teurs permettent de contrôler l’usure des mâchoi-
res sans devoir démonter les freins. Contrôler
l’usure des mâchoires en vérifiant la position de
l’indicateur d’usure tout en actionnant le frein. Si
une mâchoire de frein est usée au point que l’indi-
cateur touche le trait ou le repère de limite d’usure,
faire remplacer la paire de mâchoires par un con-
cessionnaire Yamaha.
1. Garde du levier des gaz
1

8-21
1
2
3
4
5
6
78
9
10
11
Frein avant Frein arrière

FBU24330
Réglage de la garde du levier de frein
avant
Il convient de contrôler et, si nécessaire, de régler
la garde du levier de frein aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
N.B.:

Il convient de contrôler l’usure des mâchoires de
frein avant de procéder au réglage de la garde du
1. Ligne de limite d’usure
2. Indicateur d’usure
1
2

1. Repère de limite d’usure
2. Indicateur d’usure
1
2

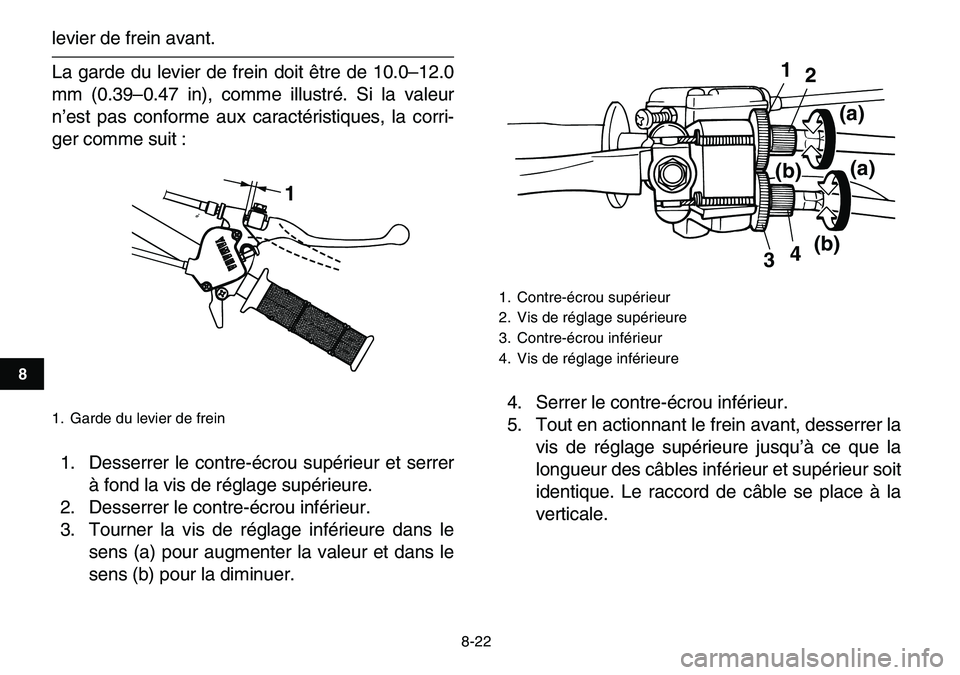

8-22
1
2
3
4
5
6
78
9
10
11

levier de frein avant.
La garde du levier de frein doit être de 10.0–12.0
mm (0.39–0.47 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-
ger comme suit :
1. Desserrer le contre-écrou supérieur et serrer
à fond la vis de réglage supérieure.
2. Desserrer le contre-écrou inférieur.
3. Tourner la vis de réglage inférieure dans le
sens (a) pour augmenter la valeur et dans le
sens (b) pour la diminuer.4. Serrer le contre-écrou inférieur.
5. Tout en actionnant le frein avant, desserrer la
vis de réglage supérieure jusqu’à ce que la
longueur des câbles inférieur et supérieur soit
identique. Le raccord de câble se place à la
verticale.
1. Garde du levier de frein
1

1. Contre-écrou supérieur
2. Vis de réglage supérieure
3. Contre-écrou inférieur
4. Vis de réglage inférieure
1
2
4
3(a)(b)(a)
(b)
