2007 YAMAHA YFM80R Notices Demploi (in French)

2-1
12
3
4
5
6
7
8
9
10
11

FBU17660
EMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT ET DE CA-
RACTÉRISTIQUES
FBU27150
Lire attentivement et s’assurer de comprendre toutes les étiquettes apposées sur le VTT. Ces étiquettes
reprennent des informations importantes pour la sécurité et le bon fonctionnement du véhicule.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une étiquette devient illisible ou se décolle, s’adresser
à un concessionnaire Yamaha qui en fournira une autre.
1
2
3
45

2-2
12
3
4
5
6
7
8
9
10
11
Pour l’Europe
GB
D
E
F
I
NL
P
S
Before you operate this vehicle,
read the owner’s manual.Lesen Sie die Bedienungsanleitung
bevor Sie dieses Fahrzeug fahren.Antes de conducir este vehículo,
lea el Manual del Propietario.
Lire le manuel du propriétaire avantd’utiliser ce véhicule.Prima di usare il veicolo,
leggete il manuale di istruzioni.
Voor het gebruik van dit voertuigde handleiding met aandacht lezen.Antes de utilizar este veículo,
leia o manual do proprietário.
Innan du kör detta fordon,läs handboken.
5FK-21568-00
5
GB
D
E
FI
NL
P
S Set with tires cold.
Bei kalten Reifen.
Ajuste con los
neum‡ticos en fr’o.
Pneus ˆ froid.Impostare a pneumatici
freddi.
Wanneer de banden
koud zijn.
Regular com pneus
frios.
StŠll in med kalla dŠck. 20 kPa
0.20 kgf/cm
2
2.9 psi20 kPa
0.20 kgf/cm
2
2.9 psi5YF-21696-M0
YAMAHA MOTOR CO., LTD.
SHIZUOKA JAPANp
4GB-2155A-00
5FK-2151H-00
<
125NE-21697-00
1
23
4

2-3
12
3
4
5
6
7
8
9
10
11
Pour l’Océanie
WARNING
IMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.
OPERATING TIRE PRESSURE : Set with tires cold
9Recommended
:FRONT
:20
kPa,{
0.20kgf/cm
2}
2.9 psi
REAR
:20
kPa,{
0.20kgf/cm
2}
2.9 psi
9Minimum
:FRONT
:17
kPa,{
0.17kgf/cm
2}
2.5 psi
REAR
:17
kPa,{
0.17kgf/cm
2}
2.5 psi
9Never set tire pressure below minimum.
It could cause the tire to dislodge from the rim.LOADING9Maximum Vehicle Load:
95 kg,(209 lbs).
Includes weight of operator, cargo and accessories.
4EM-21696-11
1
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
NEVER USE
NEVER CARRYNEVER USE
AN APPROVED ON PUBLIC PASSENGERS WITH DRUGS
HELMET AND ROADS
OR ALCOHOL
PROTECTIVE
GEAR
NEVER
operate :
9 without proper training or instruction.9 at speeds too fast for your skills or
the conditions.9 on public roads-a collision can occur
with another vehicle.9 with a passenger-passengers affect balance
and steering and increase risk
of losing control.ALWAYS :9 use proper riding techniques to avoid
vehicle overturns on hills and rough terrainand it turns.9 avoid paved surfaces-pavement mayseriously affect handling and control.LOCATE AND READ OWNER'S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
5FE-21568-11
WARNINGUNDER12
Operating this ATV if you are under
the age of12increases your chance
of severe injury or death.
NEVERpermit children under age 12
to operate this ATV. Adult supervision required for children
under age16.
WARNINGNEVER ride as a
passenger.Passengers can causea loss of control,resulting in SEVEREINJURY or DEATH.
4EM-21697-31
5FE-2151H-01
23
4

3-1
1
23
4
5
6
7
8
9
10
11

FBU17680

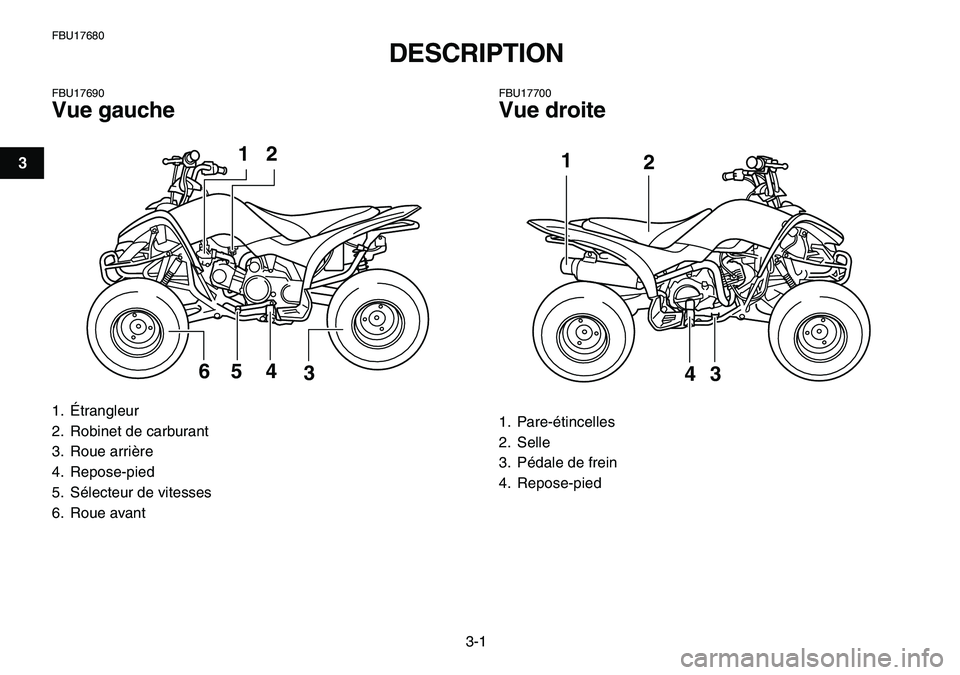

DESCRIPTION
FBU17690
Vue gauche
FBU17700
Vue droite
1. Étrangleur
2. Robinet de carburant
3. Roue arrière
4. Repose-pied
5. Sélecteur de vitesses
6. Roue avant
2
65 4
3
1

1. Pare-étincelles
2. Selle
3. Pédale de frein
4. Repose-pied
2 1
43

3-2
1
23
4
5
6
7
8
9
10
11

FBU17712

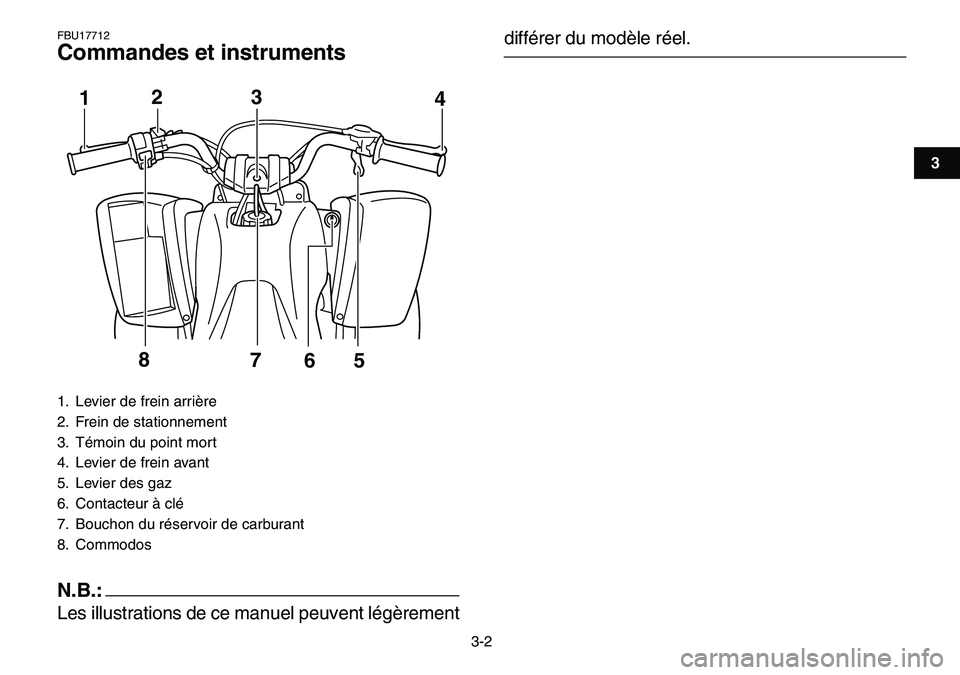

Commandes et instruments
N.B.:

Les illustrations de ce manuel peuvent légèrement
différer du modèle réel.
1. Levier de frein arrière
2. Frein de stationnement
3. Témoin du point mort
4. Levier de frein avant
5. Levier des gaz
6. Contacteur à clé
7. Bouchon du réservoir de carburant
8. Commodos
123
4
5
6 7 8

4-1
1
2
34
5
6
7
8
9
10
11

FBU17730

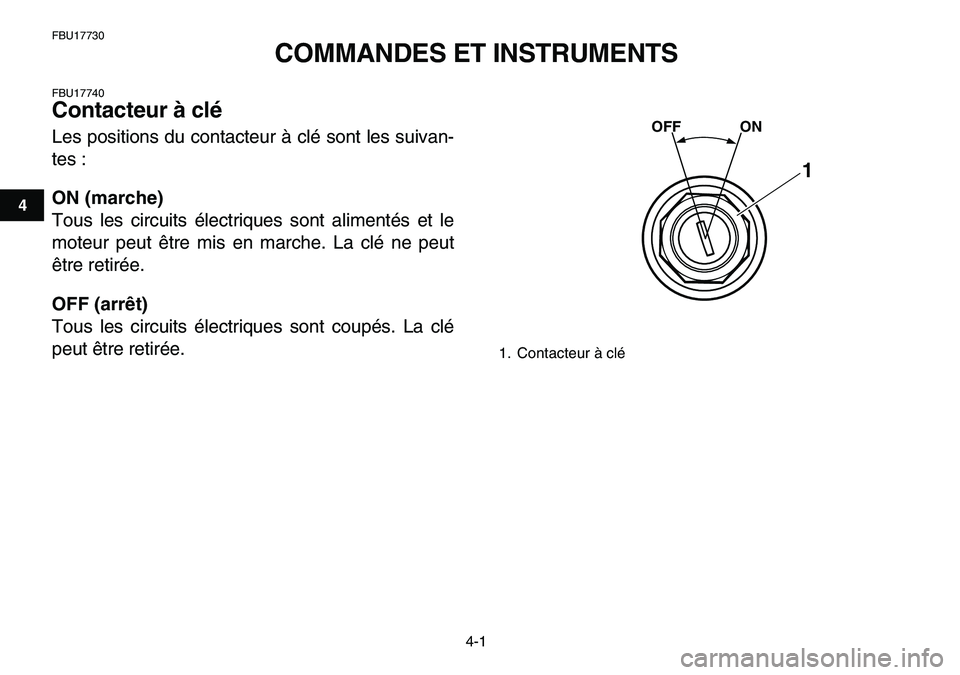

COMMANDES ET INSTRUMENTS
FBU17740
Contacteur à clé
Les positions du contacteur à clé sont les suivan-
tes :
ON (marche)
Tous les circuits électriques sont alimentés et le
moteur peut être mis en marche. La clé ne peut
être retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.

1. Contacteur à clé
OFF ON
1

4-2
1
2
34
5
6
7
8
9
10
11

FBU17780
Témoin
FBU17860
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
FBU18060
Commodos
FBU18070
Coupe-circuit du moteur “ENG. STOP”
Sélectionner la position “RUN” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “OFF”.
1. Témoin du point mort “N”
1

1. Coupe-circuit du moteur “ENG. STOP”
2. Bouton du démarreur “START”
12

4-3
1
2
34
5
6
7
8
9
10
11

FBU18090
Bouton du démarreur “START”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur.
ATTENTION:

FCB00050
Il convient de lire les instructions de démarra-
ge à la page 6-1 avant de mettre le moteur en
marche.
FBU18280
Levier des gaz
L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.AVERTISSEMENT

FWB00250
Un mauvais fonctionnement du levier des gaz
risque d’empêcher la bonne accélération ou
décélération du véhicule. Ceci pourrait être la
cause d’un accident. Vérifier le bon fonction-
nement du levier des gaz avant de mettre le
moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cau-
1. Levier des gaz
1
