2007 YAMAHA GRIZZLY 660 Notices Demploi (in French)

2-2
2

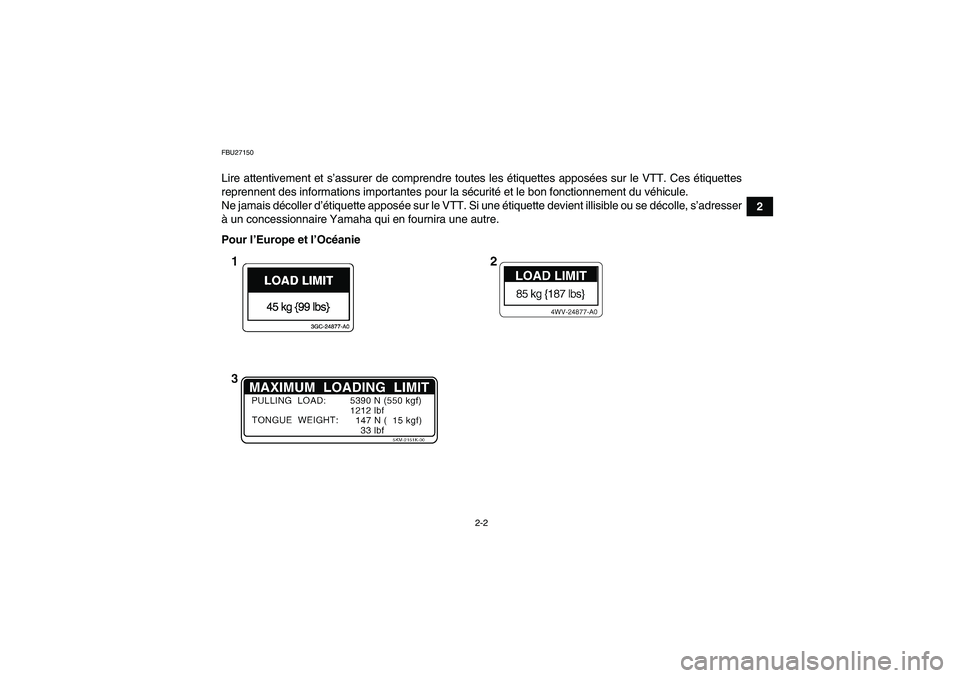

FBU27150Lire attentivement et s’assurer de comprendre toutes les étiquettes apposées sur le VTT. Ces étiquettes
reprennent des informations importantes pour la sécurité et le bon fonctionnement du véhicule.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une étiquette devient illisible ou se décolle, s’adresser
à un concessionnaire Yamaha qui en fournira une autre.
Pour l’Europe et l’OcéanieU2C661F0.book Page 2 Thursday, March 16, 2006 3:32 PM

2-3

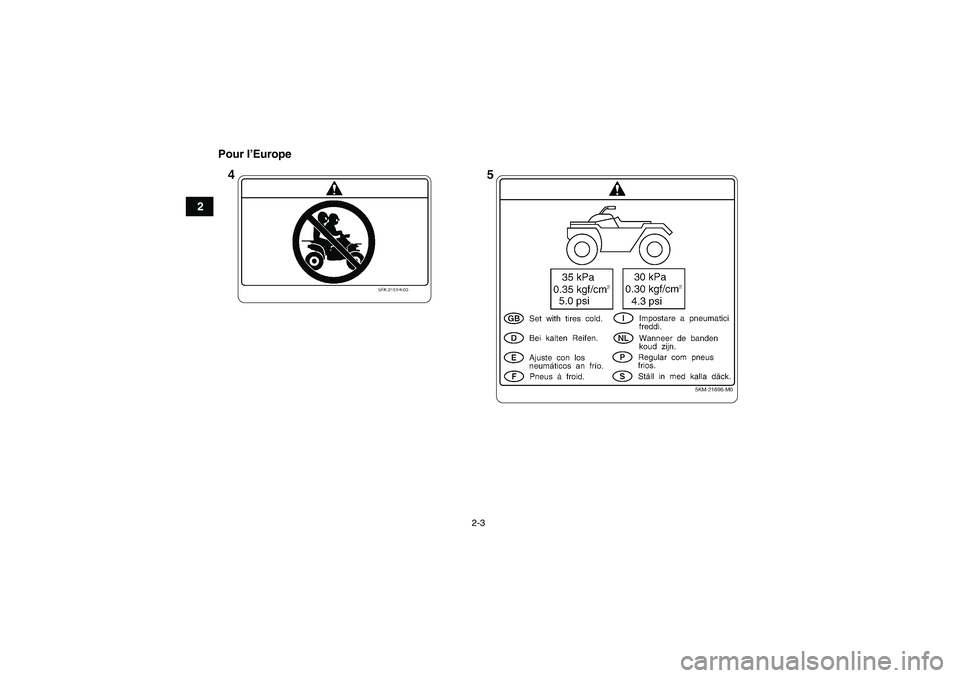

2Pour l’Europe
U2C661F0.book Page 3 Thursday, March 16, 2006 3:32 PM

2-4

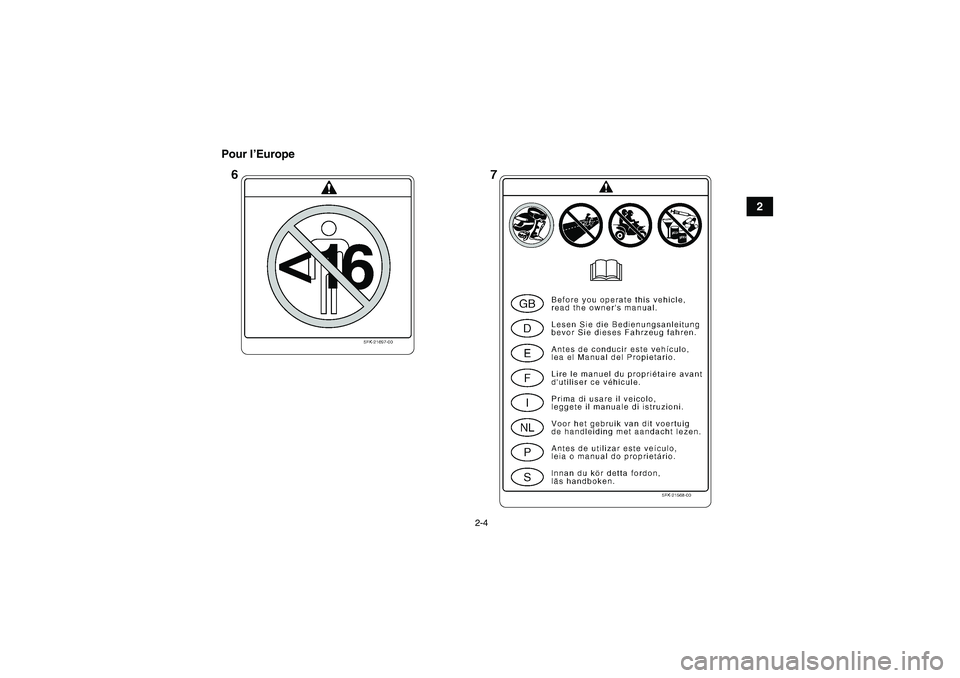

2 Pour l’Europe
U2C661F0.book Page 4 Thursday, March 16, 2006 3:32 PM

2-5

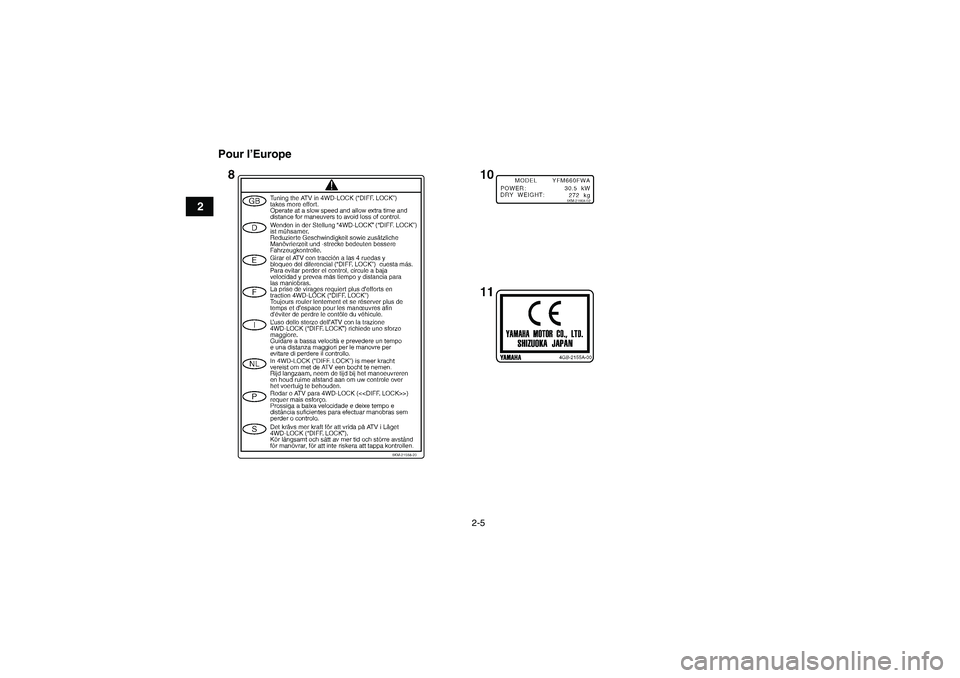

2Pour l’Europe
U2C661F0.book Page 5 Thursday, March 16, 2006 3:32 PM

2-6

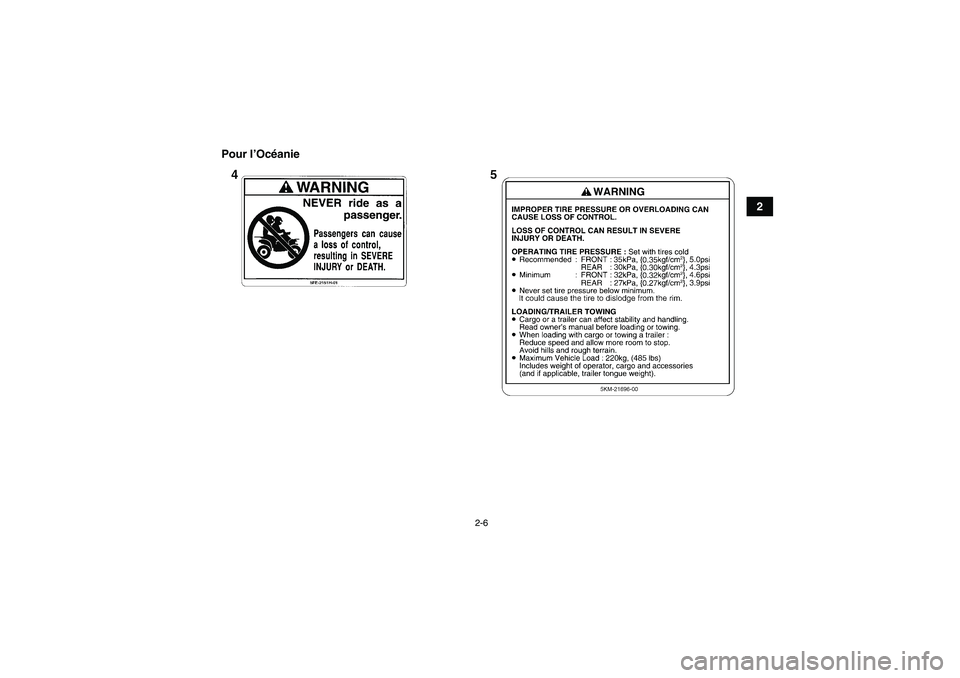

2 Pour l’Océanie
U2C661F0.book Page 6 Thursday, March 16, 2006 3:32 PM

2-7

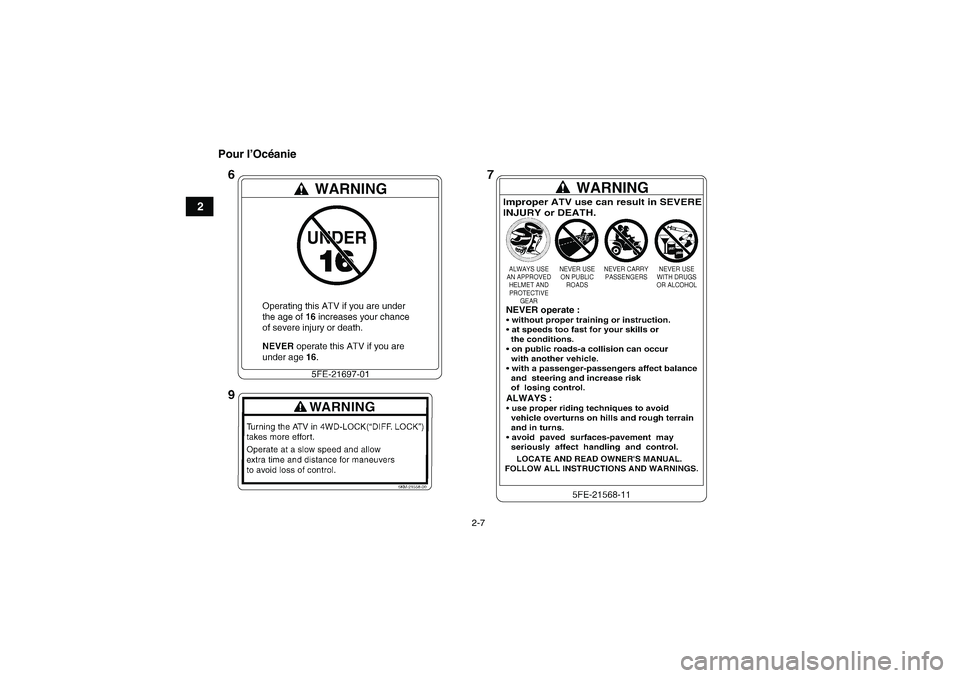

2Pour l’Océanie
U2C661F0.book Page 7 Thursday, March 16, 2006 3:32 PM

3-1
3
FBU17680

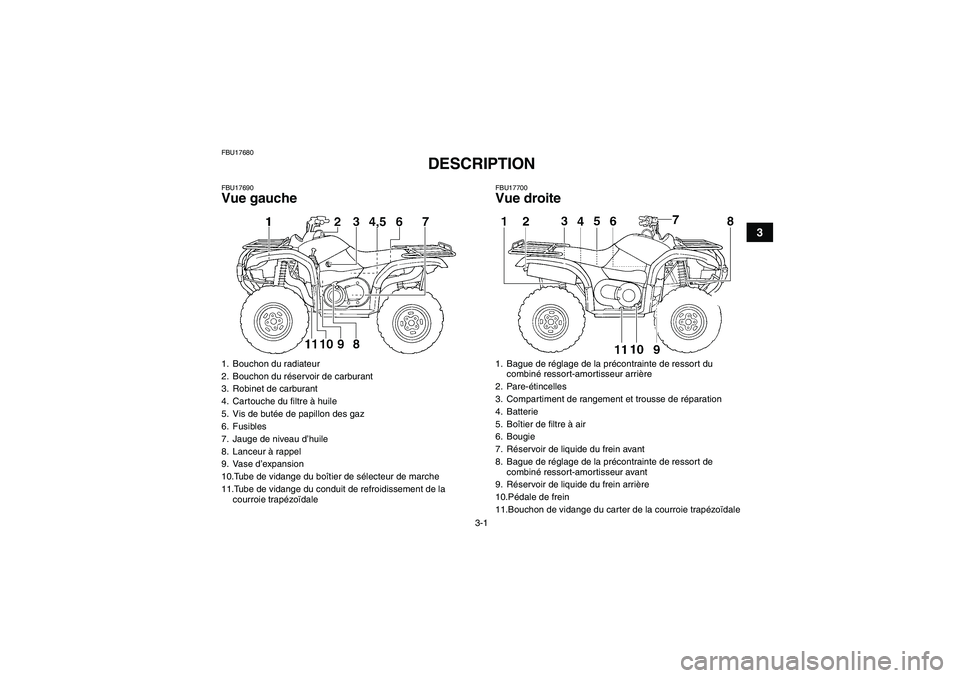

DESCRIPTION
FBU17690Vue gauche
FBU17700Vue droite
1. Bouchon du radiateur
2. Bouchon du réservoir de carburant
3. Robinet de carburant
4. Cartouche du filtre à huile
5. Vis de butée de papillon des gaz
6. Fusibles
7. Jauge de niveau d’huile
8. Lanceur à rappel
9. Vase d’expansion
10.Tube de vidange du boîtier de sélecteur de marche
11.Tube de vidange du conduit de refroidissement de la
courroie trapézoïdale
1. Bague de réglage de la précontrainte de ressort du
combiné ressort-amortisseur arrière
2. Pare-étincelles
3. Compartiment de rangement et trousse de réparation
4. Batterie
5. Boîtier de filtre à air
6. Bougie
7. Réservoir de liquide du frein avant
8. Bague de réglage de la précontrainte de ressort de
combiné ressort-amortisseur avant
9. Réservoir de liquide du frein arrière
10.Pédale de frein
11.Bouchon de vidange du carter de la courroie trapézoïdale
U2C661F0.book Page 1 Thursday, March 16, 2006 3:32 PM

3-2
3

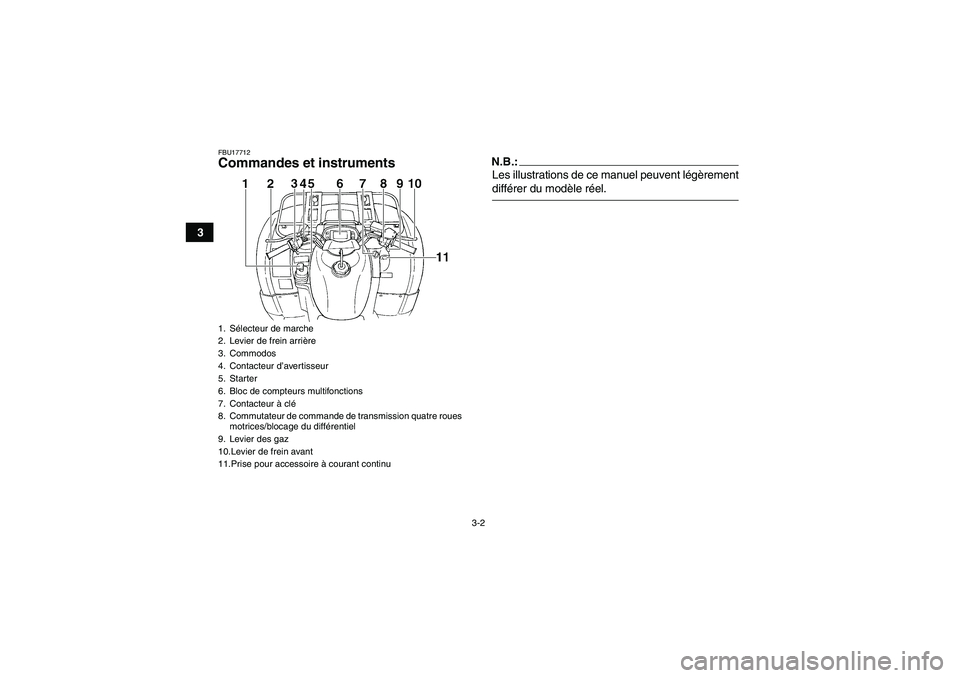

FBU17712Commandes et instruments
N.B.:Les illustrations de ce manuel peuvent légèrementdifférer du modèle réel.
1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Contacteur d’avertisseur
5. Starter
6. Bloc de compteurs multifonctions
7. Contacteur à clé
8. Commutateur de commande de transmission quatre roues
motrices/blocage du différentiel
9. Levier des gaz
10.Levier de frein avant
11.Prise pour accessoire à courant continuU2C661F0.book Page 2 Thursday, March 16, 2006 3:32 PM
