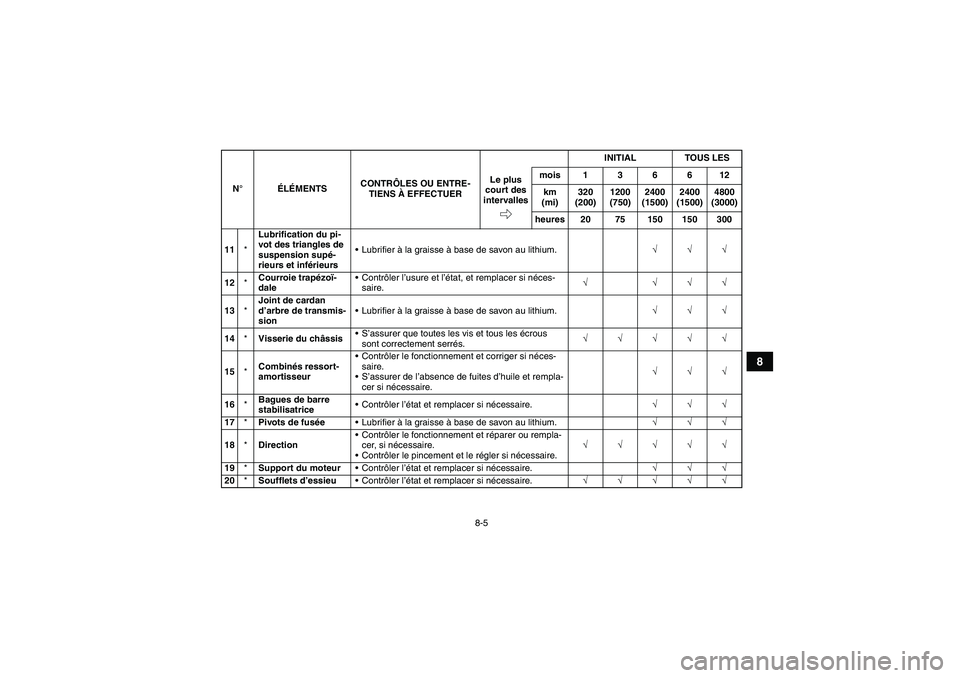

11*Lubrification du pi-
vot des triangles de
suspension supé-
rieurs et inférieursLubrifier à la graisse à base de savon au lithium.√√√
12*Courroie trapézoï-
daleContrôler l’usure et l’état, et remplacer si néces-
saire.√ √√√
13*Joint de cardan
d’arbre de transmis-
sionLubrifier à la graisse à base de savon au lithium.√√√
14*Visserie du châssisS’assurer que toutes les vis et tous les écrous
sont correctement serrés.√√√√√
15*Combinés ressort-
amortisseurContrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.√√√
16*Bagues de barre
stabilisatriceContrôler l’état et remplacer si nécessaire.√√√
17*Pivots de fuséeLubrifier à la graisse à base de savon au lithium.√√√
18*DirectionContrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire.√√√√√
19*Support du moteurContrôler l’état et remplacer si nécessaire.√√√
20*Soufflets d’essieuContrôler l’état et remplacer si nécessaire.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300U2C661F0.book Page 5 Thursday, March 16, 2006 3:32 PM

8-6
8

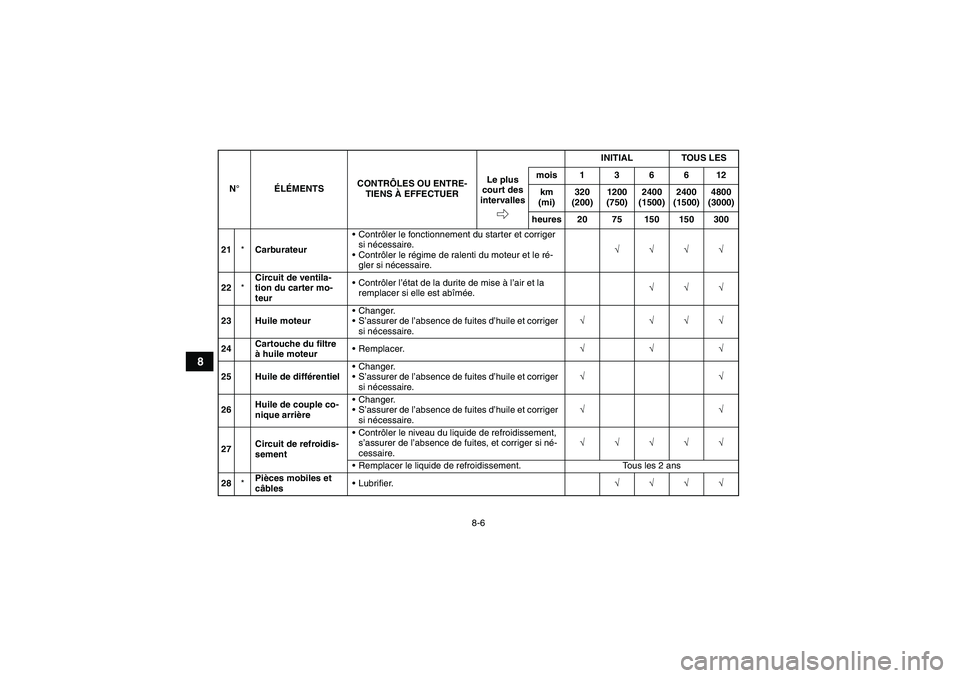

21*CarburateurContrôler le fonctionnement du starter et corriger
si nécessaire.
Contrôler le régime de ralenti du moteur et le ré-
gler si nécessaire.√√√√
22*Circuit de ventila-
tion du carter mo-
teurContrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée.√√√
23 Huile moteurChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√ √√√
24Cartouche du filtre
à huile moteurRemplacer.√√√
25 Huile de différentielChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
26Huile de couple co-
nique arrièreChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
27Circuit de refroidis-
sementContrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire.√√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
28*Pièces mobiles et
câblesLubrifier.√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300U2C661F0.book Page 6 Thursday, March 16, 2006 3:32 PM

8-7
8

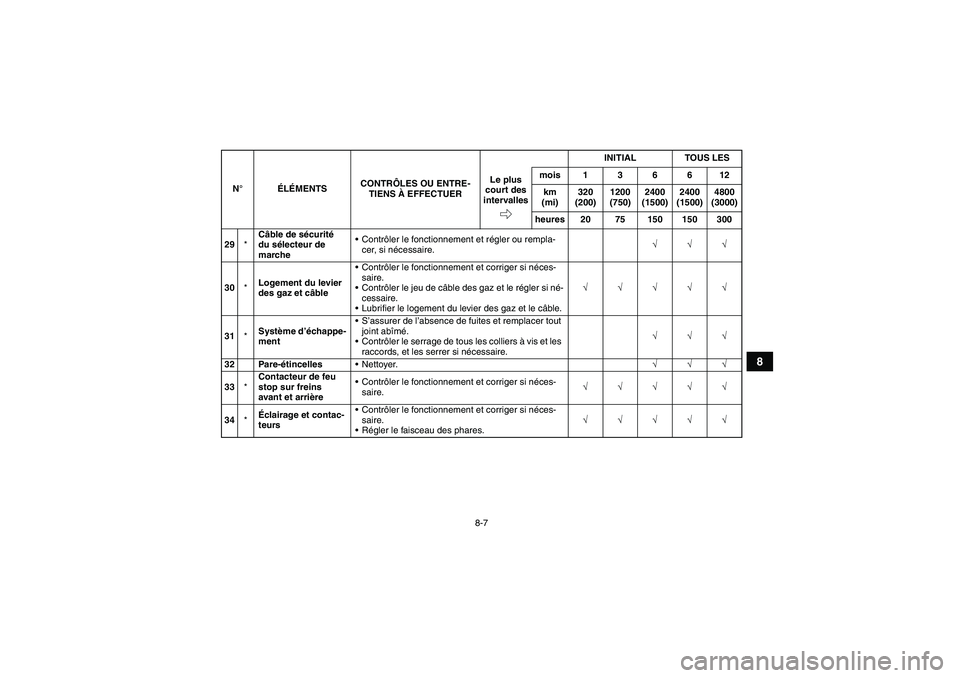

29*Câble de sécurité
du sélecteur de
marcheContrôler le fonctionnement et régler ou rempla-
cer, si nécessaire.√√√
30*Logement du levier
des gaz et câbleContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le jeu de câble des gaz et le régler si né-
cessaire.
Lubrifier le logement du levier des gaz et le câble.√√√√√
31*Système d’échappe-
mentS’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.√√√
32 Pare-étincellesNettoyer.√√√
33*Contacteur de feu
stop sur freins
avant et arrièreContrôler le fonctionnement et corriger si néces-
saire.√√√√√
34*Éclairage et contac-
teursContrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300U2C661F0.book Page 7 Thursday, March 16, 2006 3:32 PM

8-8
8

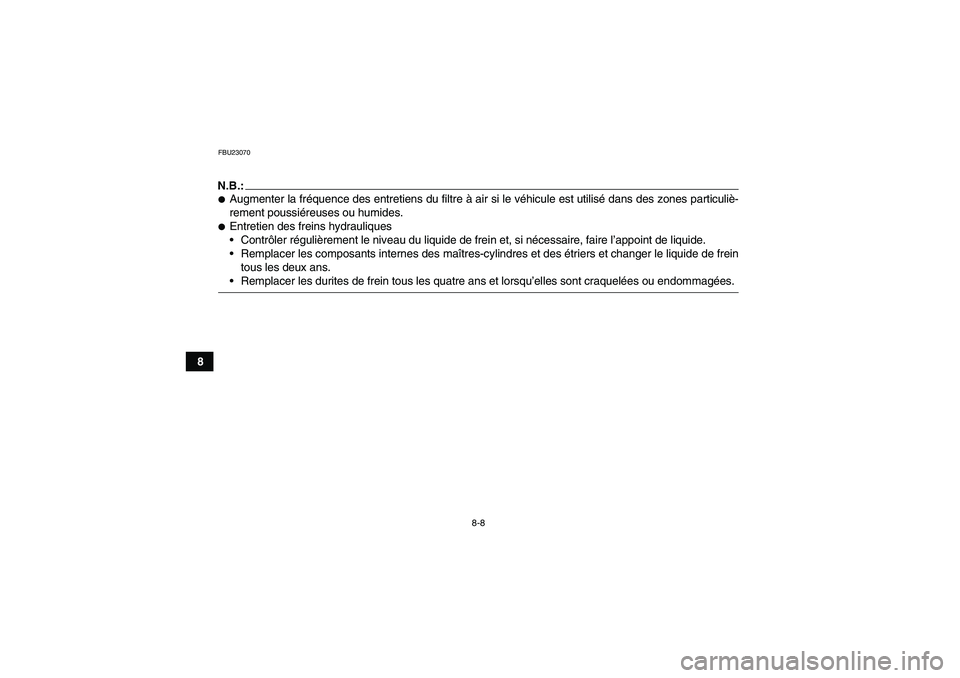

FBU23070N.B.:
Augmenter la fréquence des entretiens du filtre à air si le véhicule est utilisé dans des zones particuliè-
rement poussiéreuses ou humides.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2C661F0.book Page 8 Thursday, March 16, 2006 3:32 PM

8-9
8

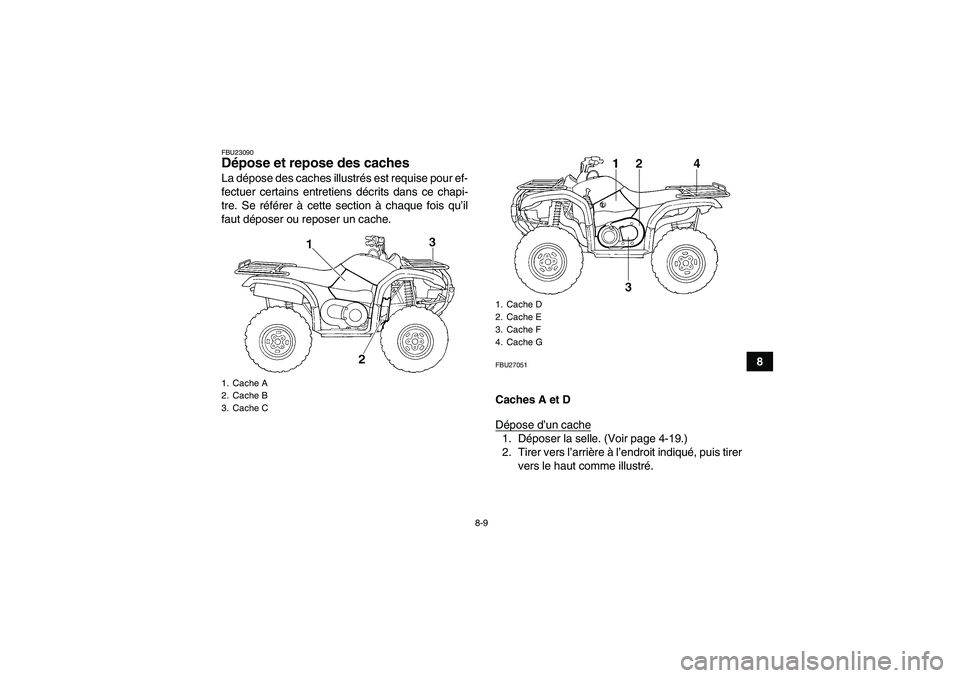

FBU23090Dépose et repose des caches La dépose des caches illustrés est requise pour ef-
fectuer certains entretiens décrits dans ce chapi-
tre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU27051Caches A et D
Dépose d’un cache1. Déposer la selle. (Voir page 4-19.)
2. Tirer vers l’arrière à l’endroit indiqué, puis tirer
vers le haut comme illustré.
1. Cache A
2. Cache B
3. Cache C
1. Cache D
2. Cache E
3. Cache F
4. Cache G
U2C661F0.book Page 9 Thursday, March 16, 2006 3:32 PM

8-10

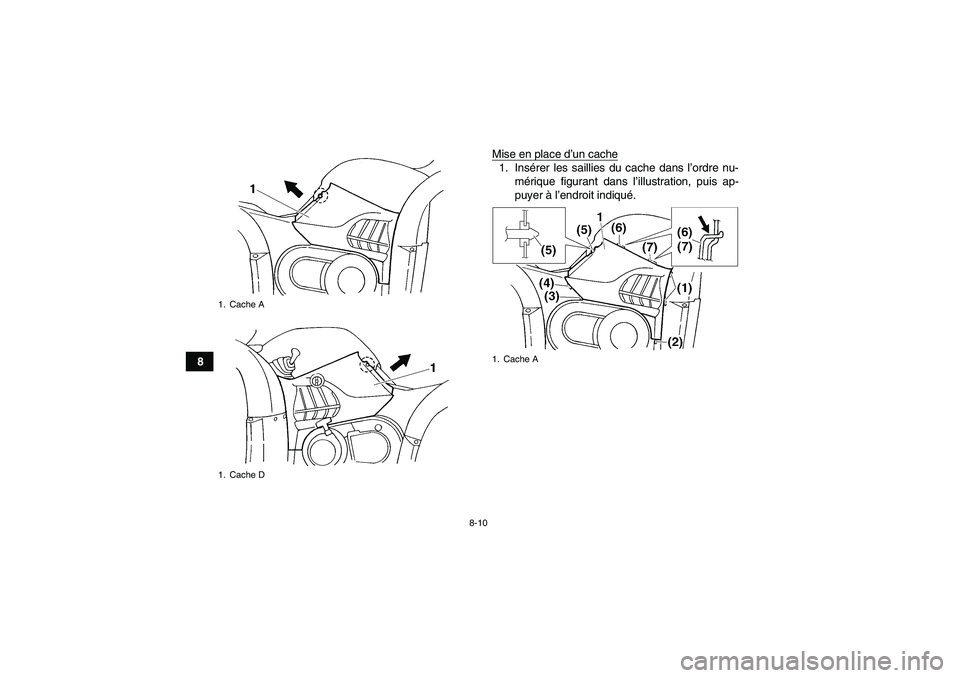

8Mise en place d’un cache
1. Insérer les saillies du cache dans l’ordre nu-
mérique figurant dans l’illustration, puis ap-
puyer à l’endroit indiqué.
1. Cache A
1. Cache D
1. Cache A
U2C661F0.book Page 10 Thursday, March 16, 2006 3:32 PM

8-11

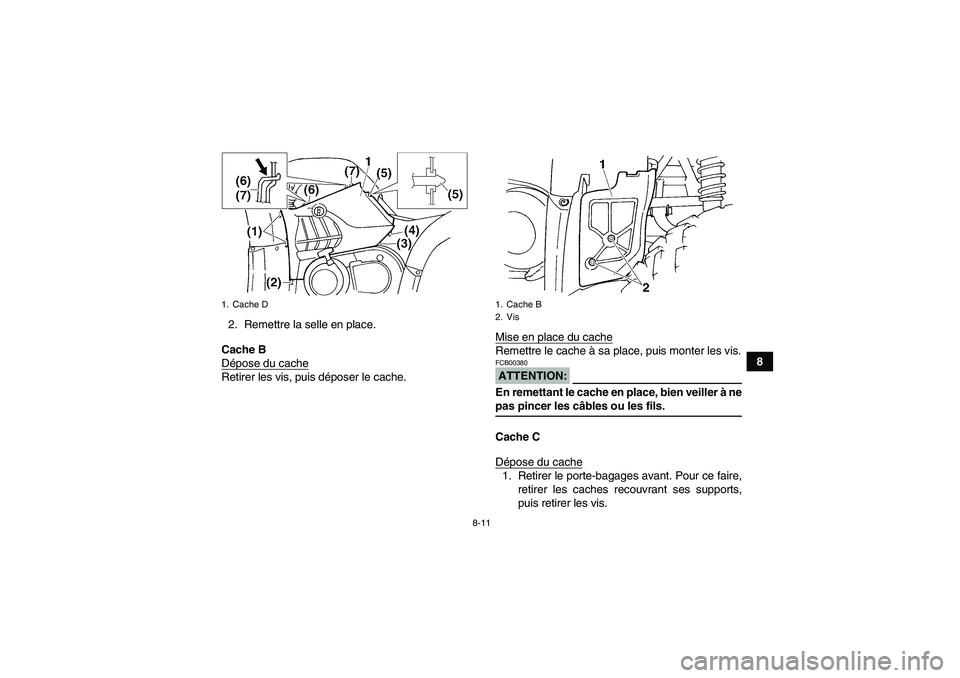

8 2. Remettre la selle en place.
Cache B
Dépose du cache
Retirer les vis, puis déposer le cache.Mise en place du cache
Remettre le cache à sa place, puis monter les vis.ATTENTION:FCB00380En remettant le cache en place, bien veiller à nepas pincer les câbles ou les fils.
Cache C
Dépose du cache1. Retirer le porte-bagages avant. Pour ce faire,
retirer les caches recouvrant ses supports,
puis retirer les vis.
1. Cache D
1. Cache B
2. Vis
U2C661F0.book Page 11 Thursday, March 16, 2006 3:32 PM

8-12
8

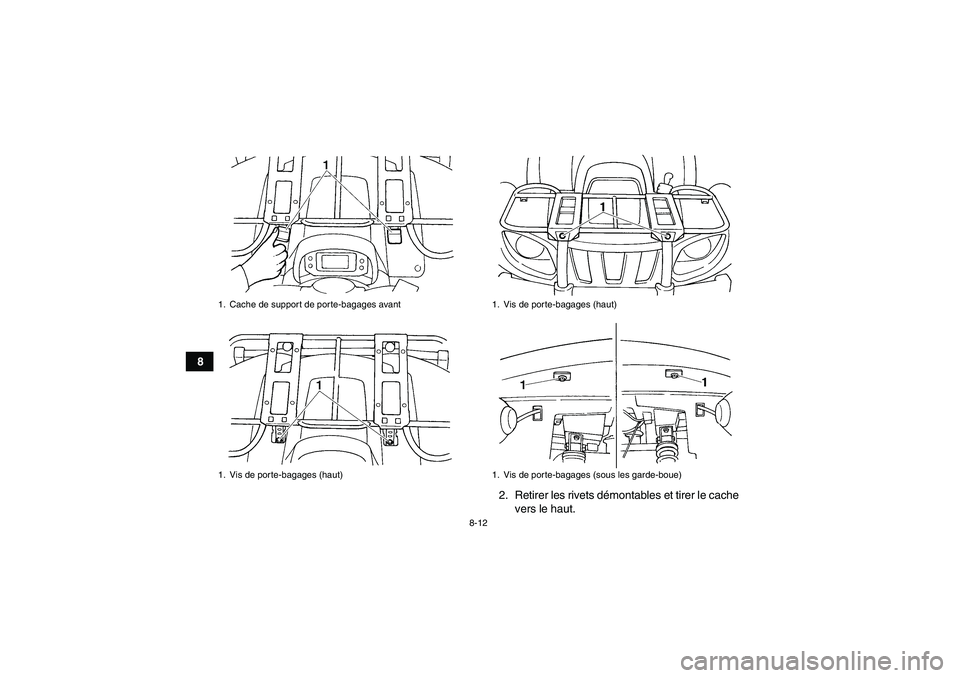

2. Retirer les rivets démontables et tirer le cache
vers le haut.
1. Cache de support de porte-bagages avant
1. Vis de porte-bagages (haut)
1. Vis de porte-bagages (haut)
1. Vis de porte-bagages (sous les garde-boue)
