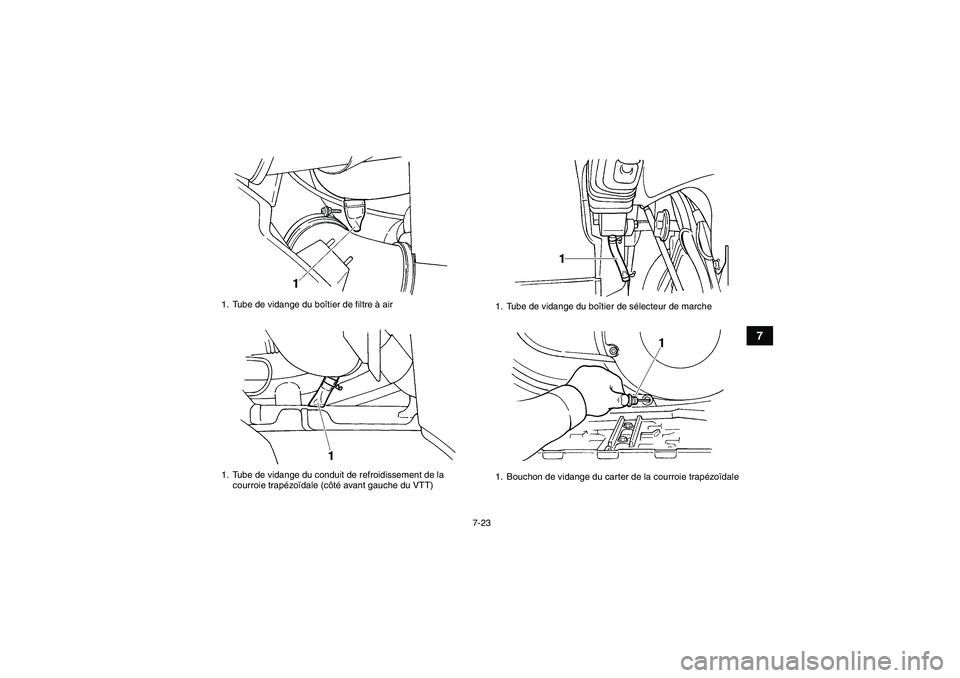

1. Tube de vidange du boîtier de filtre à air
1. Tube de vidange du conduit de refroidissement de la
courroie trapézoïdale (côté avant gauche du VTT)
1. Tube de vidange du boîtier de sélecteur de marche
1. Bouchon de vidange du carter de la courroie trapézoïdale
U2C661F0.book Page 23 Thursday, March 16, 2006 3:32 PM

7-24

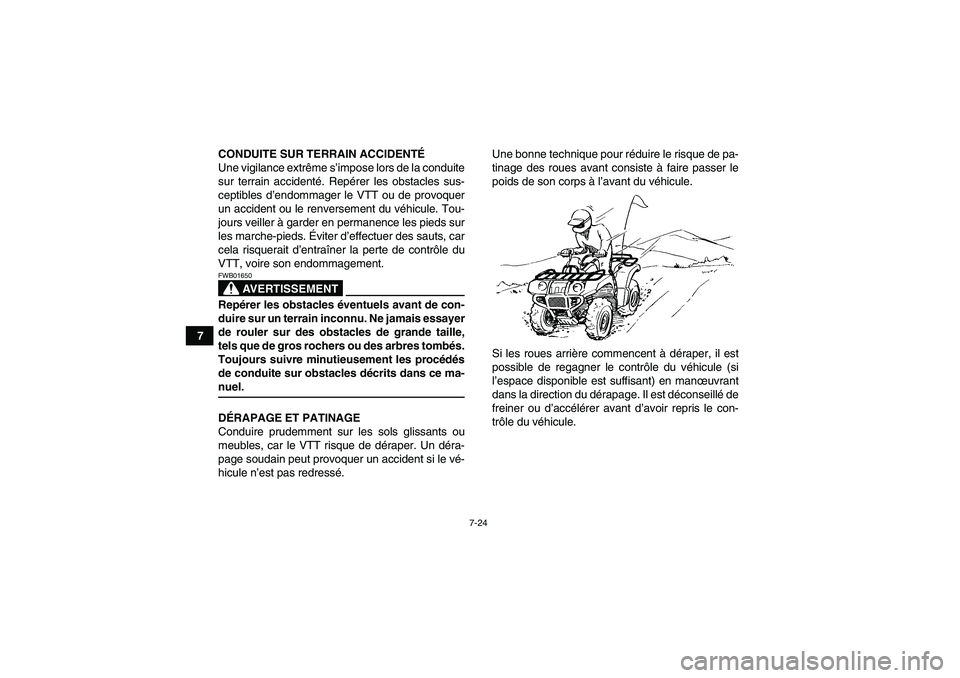

7CONDUITE SUR TERRAIN ACCIDENTÉ
Une vigilance extrême s’impose lors de la conduite
sur terrain accidenté. Repérer les obstacles sus-
ceptibles d’endommager le VTT ou de provoquer
un accident ou le renversement du véhicule. Tou-
jours veiller à garder en permanence les pieds sur
les marche-pieds. Éviter d’effectuer des sauts, car
cela risquerait d’entraîner la perte de contrôle du
VTT, voire son endommagement.
AVERTISSEMENT
FWB01650Repérer les obstacles éventuels avant de con-
duire sur un terrain inconnu. Ne jamais essayer
de rouler sur des obstacles de grande taille,
tels que de gros rochers ou des arbres tombés.
Toujours suivre minutieusement les procédés
de conduite sur obstacles décrits dans ce ma-nuel.
DÉRAPAGE ET PATINAGE
Conduire prudemment sur les sols glissants ou
meubles, car le VTT risque de déraper. Un déra-
page soudain peut provoquer un accident si le vé-
hicule n’est pas redressé.Une bonne technique pour réduire le risque de pa-
tinage des roues avant consiste à faire passer le
poids de son corps à l’avant du véhicule.
Si les roues arrière commencent à déraper, il est
possible de regagner le contrôle du véhicule (si
l’espace disponible est suffisant) en manœuvrant
dans la direction du dérapage. Il est déconseillé de
freiner ou d’accélérer avant d’avoir repris le con-
trôle du véhicule.U2C661F0.book Page 24 Thursday, March 16, 2006 3:32 PM

7-25

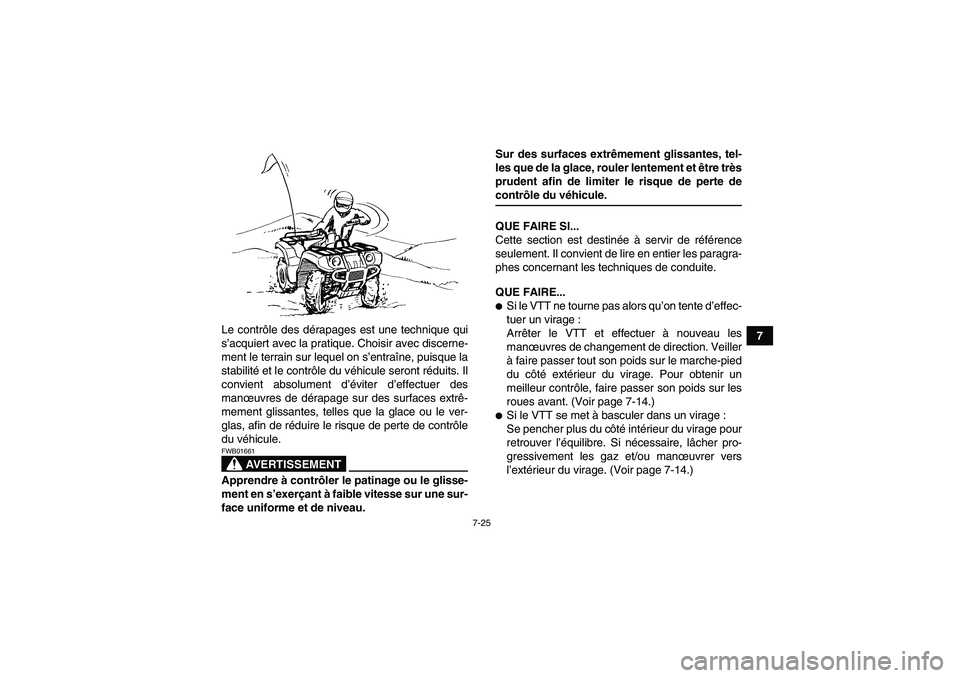

7 Le contrôle des dérapages est une technique qui
s’acquiert avec la pratique. Choisir avec discerne-
ment le terrain sur lequel on s’entraîne, puisque la
stabilité et le contrôle du véhicule seront réduits. Il
convient absolument d’éviter d’effectuer des
manœuvres de dérapage sur des surfaces extrê-
mement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrôle
du véhicule.
AVERTISSEMENT
FWB01661Apprendre à contrôler le patinage ou le glisse-
ment en s’exerçant à faible vitesse sur une sur-
face uniforme et de niveau.Sur des surfaces extrêmement glissantes, tel-
les que de la glace, rouler lentement et être très
prudent afin de limiter le risque de perte de
contrôle du véhicule.
QUE FAIRE SI...
Cette section est destinée à servir de référence
seulement. Il convient de lire en entier les paragra-
phes concernant les techniques de conduite.
QUE FAIRE...
Si le VTT ne tourne pas alors qu’on tente d’effec-
tuer un virage :
Arrêter le VTT et effectuer à nouveau les
manœuvres de changement de direction. Veiller
à faire passer tout son poids sur le marche-pied
du côté extérieur du virage. Pour obtenir un
meilleur contrôle, faire passer son poids sur les
roues avant. (Voir page 7-14.)
Si le VTT se met à basculer dans un virage :
Se pencher plus du côté intérieur du virage pour
retrouver l’équilibre. Si nécessaire, lâcher pro-
gressivement les gaz et/ou manœuvrer vers
l’extérieur du virage. (Voir page 7-14.)
U2C661F0.book Page 25 Thursday, March 16, 2006 3:32 PM

7-26
7

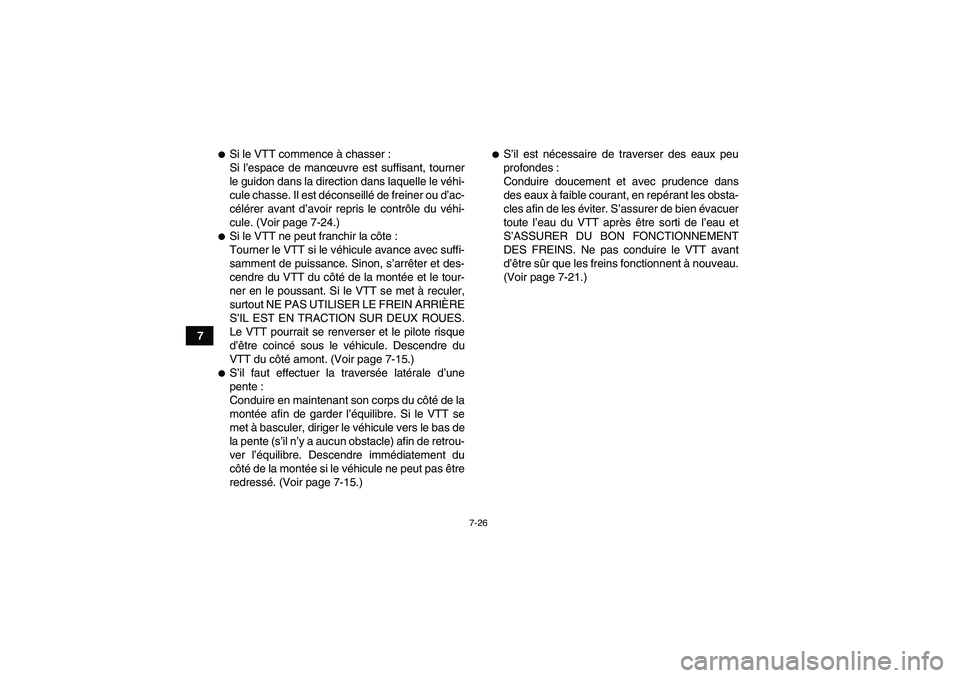

Si le VTT commence à chasser :
Si l’espace de manœuvre est suffisant, tourner
le guidon dans la direction dans laquelle le véhi-
cule chasse. Il est déconseillé de freiner ou d’ac-
célérer avant d’avoir repris le contrôle du véhi-
cule. (Voir page 7-24.)
Si le VTT ne peut franchir la côte :
Tourner le VTT si le véhicule avance avec suffi-
samment de puissance. Sinon, s’arrêter et des-
cendre du VTT du côté de la montée et le tour-
ner en le poussant. Si le VTT se met à reculer,
surtout NE PAS UTILISER LE FREIN ARRIÈRE
S’IL EST EN TRACTION SUR DEUX ROUES.
Le VTT pourrait se renverser et le pilote risque
d’être coincé sous le véhicule. Descendre du
VTT du côté amont. (Voir page 7-15.)
S’il faut effectuer la traversée latérale d’une
pente :
Conduire en maintenant son corps du côté de la
montée afin de garder l’équilibre. Si le VTT se
met à basculer, diriger le véhicule vers le bas de
la pente (s’il n’y a aucun obstacle) afin de retrou-
ver l’équilibre. Descendre immédiatement du
côté de la montée si le véhicule ne peut pas être
redressé. (Voir page 7-15.)

S’il est nécessaire de traverser des eaux peu
profondes :
Conduire doucement et avec prudence dans
des eaux à faible courant, en repérant les obsta-
cles afin de les éviter. S’assurer de bien évacuer
toute l’eau du VTT après être sorti de l’eau et
S’ASSURER DU BON FONCTIONNEMENT
DES FREINS. Ne pas conduire le VTT avant
d’être sûr que les freins fonctionnent à nouveau.
(Voir page 7-21.)
U2C661F0.book Page 26 Thursday, March 16, 2006 3:32 PM

8-1
8
FBU21651

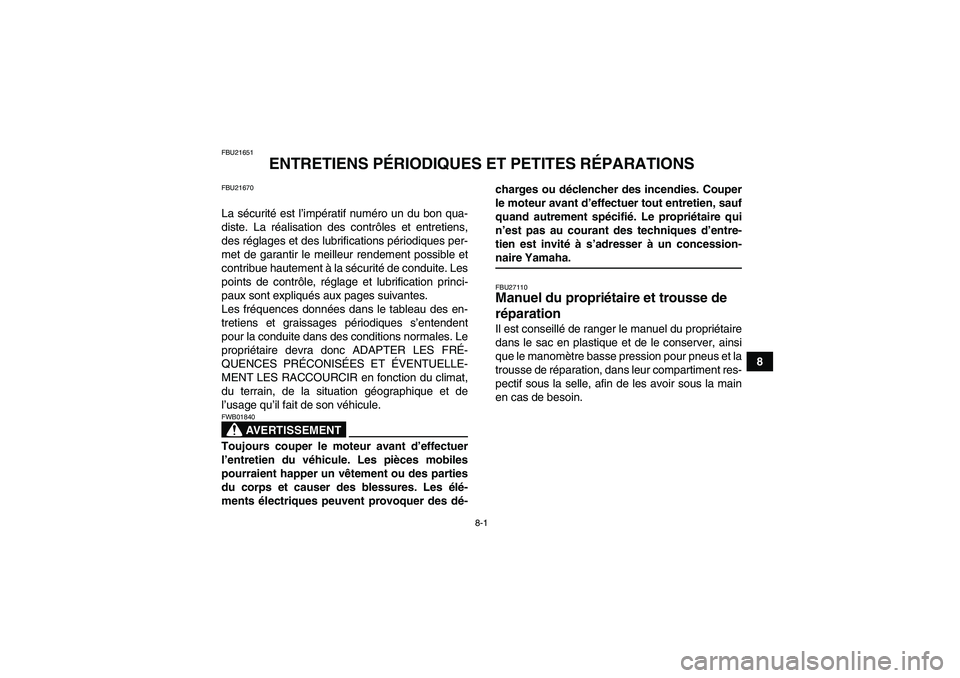

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FBU21670La sécurité est l’impératif numéro un du bon qua-
diste. La réalisation des contrôles et entretiens,
des réglages et des lubrifications périodiques per-
met de garantir le meilleur rendement possible et
contribue hautement à la sécurité de conduite. Les
points de contrôle, réglage et lubrification princi-
paux sont expliqués aux pages suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales. Le
propriétaire devra donc ADAPTER LES FRÉ-
QUENCES PRÉCONISÉES ET ÉVENTUELLE-
MENT LES RACCOURCIR en fonction du climat,
du terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWB01840Toujours couper le moteur avant d’effectuer
l’entretien du véhicule. Les pièces mobiles
pourraient happer un vêtement ou des parties
du corps et causer des blessures. Les élé-
ments électriques peuvent provoquer des dé-charges ou déclencher des incendies. Couper
le moteur avant d’effectuer tout entretien, sauf
quand autrement spécifié. Le propriétaire qui
n’est pas au courant des techniques d’entre-
tien est invité à s’adresser à un concession-
naire Yamaha.FBU27110Manuel du propriétaire et trousse de
réparation Il est conseillé de ranger le manuel du propriétaire
dans le sac en plastique et de le conserver, ainsi
que le manomètre basse pression pour pneus et la
trousse de réparation, dans leur compartiment res-
pectif sous la selle, afin de les avoir sous la main
en cas de besoin.
U2C661F0.book Page 1 Thursday, March 16, 2006 3:32 PM

8-2
8Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.
N.B.:Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut leconfier à un concessionnaire Yamaha.
AVERTISSEMENT
FWB01850Ne jamais modifier ce VTT par la mise en place
ou l’utilisation incorrecte d’accessoires, car
cela pourrait modifier sa maniabilité et risque-
rait, selon les circonstances, de provoquer un
accident. Ne monter que des pièces et acces-
soires d’origine Yamaha ou de qualité équiva-
lente destinés à ce VTT et veiller à les utiliser
conformément aux instructions. Dans le moin-
dre doute, consulter un concessionnaireYamaha.

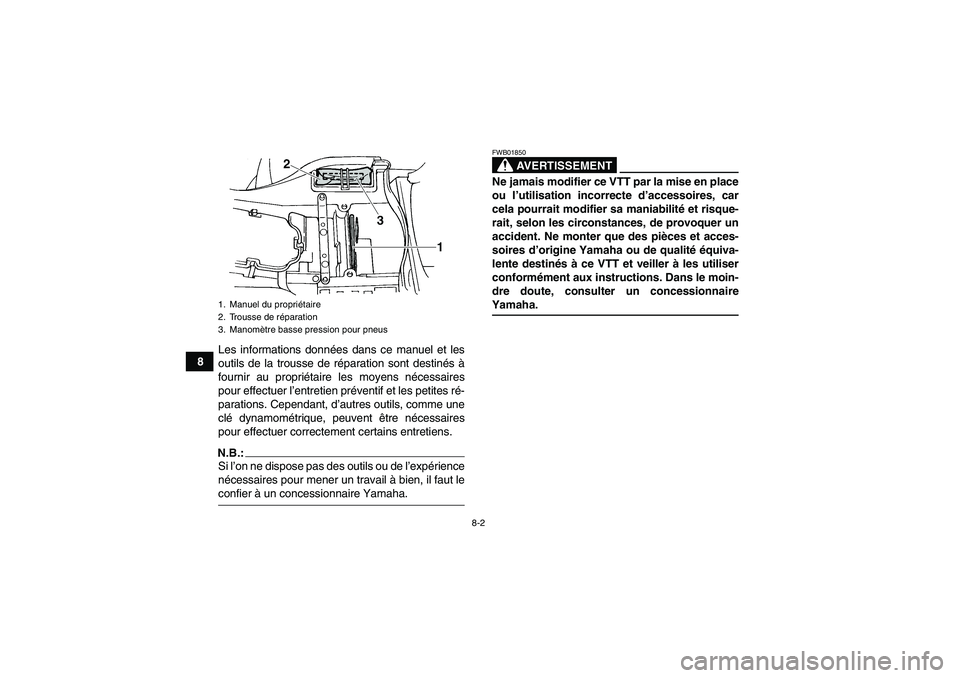

1. Manuel du propriétaire
2. Trousse de réparation
3. Manomètre basse pression pour pneusU2C661F0.book Page 2 Thursday, March 16, 2006 3:32 PM

8-3
8

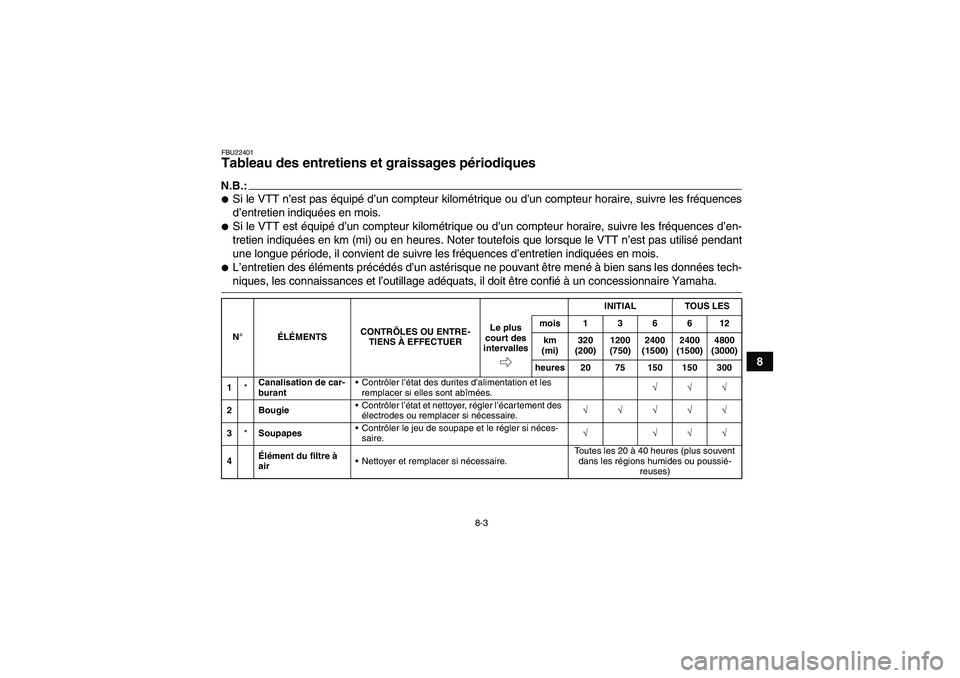

FBU22401Tableau des entretiens et graissages périodiques N.B.:
Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300
1*Canalisation de car-
burantContrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées.√√√
2 BougieContrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire.√√√√√
3*SoupapesContrôler le jeu de soupape et le régler si néces-
saire.√ √√√
4Élément du filtre à
airNettoyer et remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié-
reuses)
U2C661F0.book Page 3 Thursday, March 16, 2006 3:32 PM

8-4
8

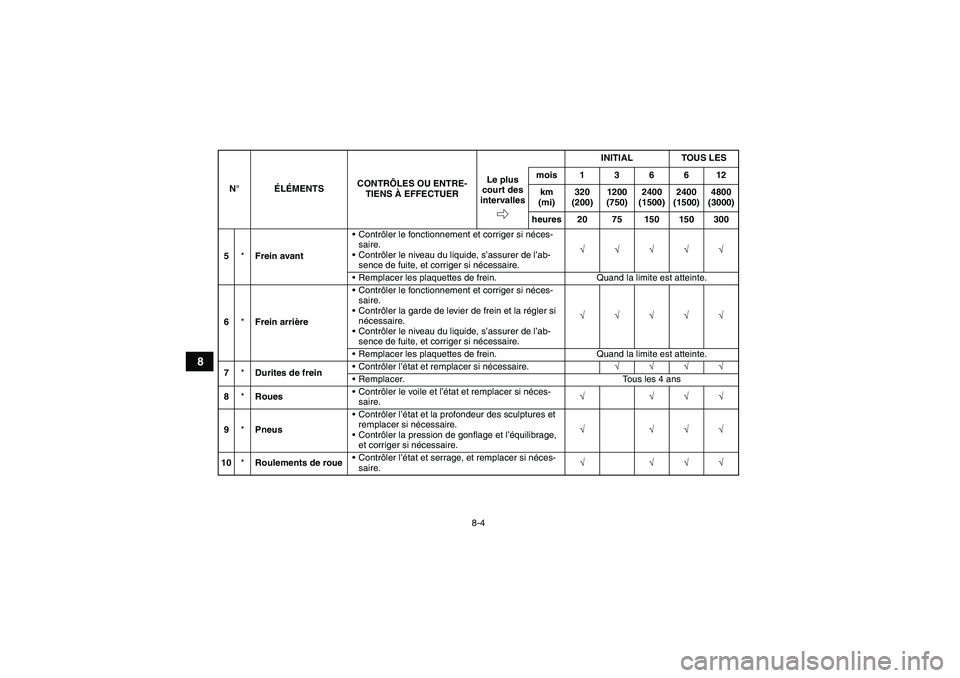

5*Frein avantContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
6*Frein arrièreContrôler le fonctionnement et corriger si néces-
saire.
Contrôler la garde de levier de frein et la régler si
nécessaire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*Durites de freinContrôler l’état et remplacer si nécessaire.√√√√
Remplacer. Tous les 4 ans
8*RouesContrôler le voile et l’état et remplacer si néces-
saire.√ √√√
9*PneusContrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.√ √√√
10*Roulements de roueContrôler l’état et serrage, et remplacer si néces-
saire.√ √√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300U2C661F0.book Page 4 Thursday, March 16, 2006 3:32 PM
