2007 YAMAHA GIGGLE50 Betriebsanleitungen (in German)

1-2
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q

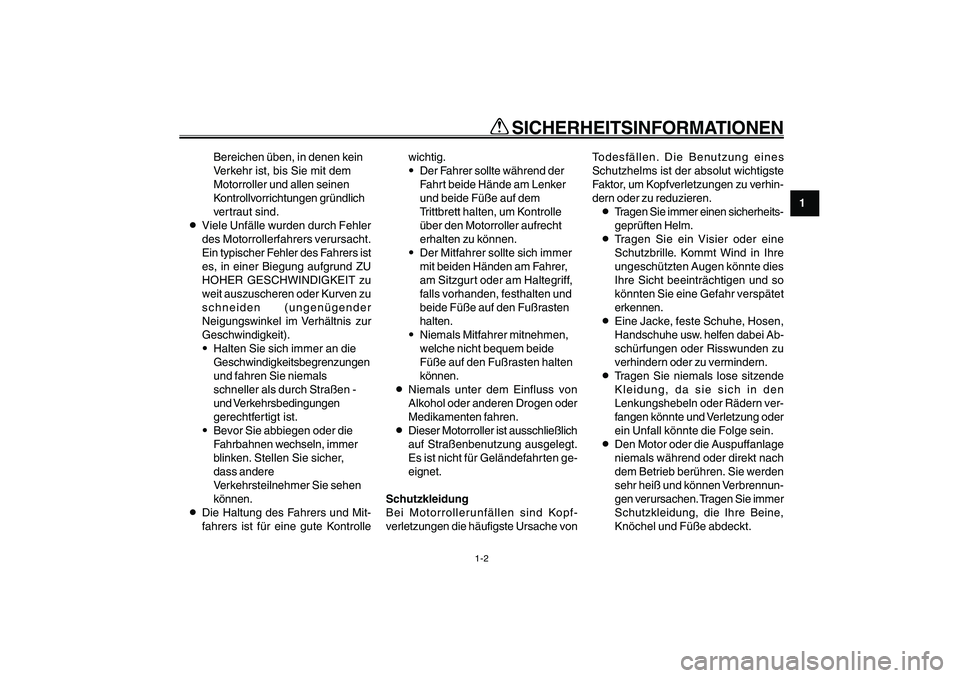

SICHERHEITSINFORMATIONEN
Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem
Motorroller und allen seinen
Kontrollvorrichtungen gründlich
vertraut sind.
8Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht.
Ein typischer Fehler des Fahrers ist
es, in einer Biegung aufgrund ZU
HOHER GESCHWINDIGKEIT zu
weit auszuscheren oder Kurven zu
schneiden (ungenügender
Neigungswinkel im Verhältnis zur
Geschwindigkeit).
9Halten Sie sich immer an die
Geschwindigkeitsbegrenzungen
und fahren Sie niemals
schneller als durch Straßen -
und Verkehrsbedingungen
gerechtfertigt ist.
9Bevor Sie abbiegen oder die
Fahrbahnen wechseln, immer
blinken. Stellen Sie sicher,
dass andere
Verkehrsteilnehmer Sie sehen
können.
8Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrollewichtig.
9Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf dem
Trittbrett halten, um Kontrolle
über den Motorroller aufrecht
erhalten zu können.
9Der Mitfahrer sollte sich immer
mit beiden Händen am Fahrer,
am Sitzgurt oder am Haltegriff,
falls vorhanden, festhalten und
beide Füße auf den Fußrasten
halten.
9Niemals Mitfahrer mitnehmen,
welche nicht bequem beide
Füße auf den Fußrasten halten
können.
8Niemals unter dem Einfluss von
Alkohol oder anderen Drogen oder
Medikamenten fahren.
8Dieser Motorroller ist ausschließlich
auf Straßenbenutzung ausgelegt.
Es ist nicht für Geländefahrten ge-
eignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopf-
verletzungen die häufigste Ursache vonTodesfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigste
Faktor, um Kopfverletzungen zu verhin-
dern oder zu reduzieren.
8Tragen Sie immer einen sicherheits-
geprüften Helm.
8Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen und so
könnten Sie eine Gefahr verspätet
erkennen.
8Eine Jacke, feste Schuhe, Hosen,
Handschuhe usw. helfen dabei Ab-
schürfungen oder Risswunden zu
verhindern oder zu vermindern.
8Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den
Lenkungshebeln oder Rädern ver-
fangen könnte und Verletzung oder
ein Unfall könnte die Folge sein.
8Den Motor oder die Auspuffanlage
niemals während oder direkt nach
dem Betrieb berühren. Sie werden
sehr heiß und können Verbrennun-
gen verursachen. Tragen Sie immer
Schutzkleidung, die Ihre Beine,
Knöchel und Füße abdeckt.
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 2

1-3
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q

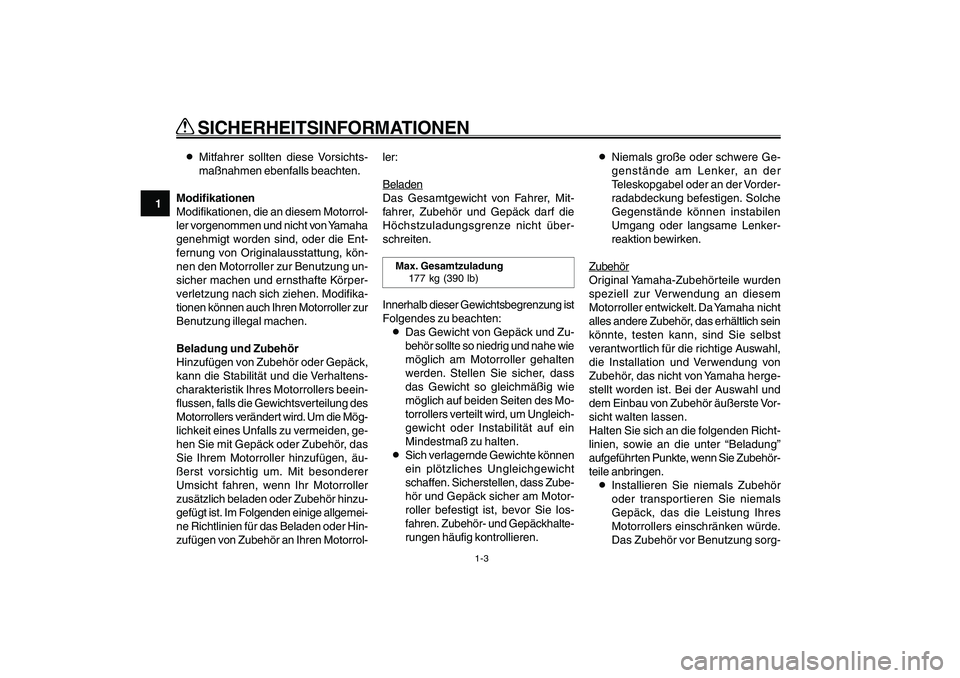

SICHERHEITSINFORMATIONEN8Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motorrol-
ler vorgenommen und nicht von Yamaha
genehmigt worden sind, oder die Ent-
fernung von Originalausstattung, kön-
nen den Motorroller zur Benutzung un-
sicher machen und ernsthafte Körper-
verletzung nach sich ziehen. Modifika-
tionen können auch Ihren Motorroller zur
Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck,
kann die Stabilität und die Verhaltens-
charakteristik Ihres Motorrollers beein-
flussen, falls die Gewichtsverteilung des
Motorrollers verändert wird. Um die Mög-
lichkeit eines Unfalls zu vermeiden, ge-
hen Sie mit Gepäck oder Zubehör, das
Sie Ihrem Motorroller hinzufügen, äu-
ßerst vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorroller
zusätzlich beladen oder Zubehör hinzu-
gefügt ist. Im Folgenden einige allgemei-
ne Richtlinien für das Beladen oder Hin-
zufügen von Zubehör an Ihren Motorrol-ler:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht über-
schreiten.
Max. Gesamtzuladung
177 kg (390 lb)
Innerhalb dieser Gewichtsbegrenzung ist
Folgendes zu beachten:
8Das Gewicht von Gepäck und Zu-
behör sollte so niedrig und nahe wie
möglich am Motorroller gehalten
werden. Stellen Sie sicher, dass
das Gewicht so gleichmäßig wie
möglich auf beiden Seiten des Mo-
torrollers verteilt wird, um Ungleich-
gewicht oder Instabilität auf ein
Mindestmaß zu halten.
8Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zube-
hör und Gepäck sicher am Motor-
roller befestigt ist, bevor Sie los-
fahren. Zubehör- und Gepäckhalte-
rungen häufig kontrollieren.8Niemals große oder schwere Ge-
genstände am Lenker, an der
Teleskopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenker-
reaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden
speziell zur Verwendung an diesem
Motorroller entwickelt. Da Yamaha nicht
alles andere Zubehör, das erhältlich sein
könnte, testen kann, sind Sie selbst
verantwortlich für die richtige Auswahl,
die Installation und Verwendung von
Zubehör, das nicht von Yamaha herge-
stellt worden ist. Bei der Auswahl und
dem Einbau von Zubehör äußerste Vor-
sicht walten lassen.
Halten Sie sich an die folgenden Richt-
linien, sowie an die unter “Beladung”
aufgeführten Punkte, wenn Sie Zubehör-
teile anbringen.
8Installieren Sie niemals Zubehör
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrollers einschränken würde.
Das Zubehör vor Benutzung sorg-
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 3

1-4
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q
SICHERHEITSINFORMATIONEN
fältig daraufhin inspizieren, dass es
in keiner Weise die Bodenfreiheit
oder den Wendekreis einschränkt,
den Federungs- oder Lenkungsweg
begrenzt, die Bedienung der
Kontrollvorrichtungen behindert
oder Lichter oder Reflektoren ver-
deckt.
9Zubehör, das am Lenker oder
im Bereich der Teleskopgabel
angebracht wird, kann aufgrund
falscher Gewichtsverteilung
oder aerodynamischer
Veränderungen Instabilität
schaffen. Wird Zubehör am
Lenker oder im Bereich der
Teleskopgabel angebracht,
muss dieses so leicht wie
möglich sein und auf ein
Minimum gehalten werden.
9Sperrige oder große
Zubehörteile können die
Stabilität des Motorrollers
aufgrund aerodynamischer
Auswirkungen ernsthaft
beeinträchtigen. Durch Wind
könnte der Motorroller aus der
Bahn gebracht oder durch
Seitenwind instabil gemachtwerden. Diese Zubehörteile
können auch Instabilität zur
Folge haben, wenn man an
großen Fahrzeugen vorbeifährt
oder diese an einem
vorbeifahren.
9Bestimmte Zubehörteile
können den Fahrer aus seiner
normalen Fahrposition
verdrängen. Diese inkorrekte
Fahrposition beschränkt die
Bewegungsfreiheit und
Kontrollfähigkeit des Fahrers;
deshalb werden solche
Zubehörteile nicht empfohlen.
8Beim Anbringen elektrischer
Zubehörteile mit großer Umsicht
vorgehen. Wird die Kapazität der
elektrischen Anlage des Motorrol-
lers durch elektrische Zubehörteile
überlastet, könnte der Strom aus-
fallen und dadurch eine gefährliche
Situation entstehen.
Benzin und Abgase
8BENZIN IST LEICHT ENTZÜND-
LICH:
9Beim Auftanken immer den
Motor abstellen.9Darauf achten, dass beim
Auftanken kein Benzin auf den
Motor oder die Auspuffanlage
tropft.
9Während des Rauchens oder in
der Nähe von Flammen niemals
auftanken.
8Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig, und wenn sie einge-
atmet werden, können sie innerhalb
kürzester Zeit zu Bewusstlosigkeit
und zum Tod führen. Lassen Sie den
Motor ausschließlich in Bereichen
mit ausreichender Belüftung laufen.
8Bevor Sie den Motorroller
unbeaufsichtigt zurücklassen,
immer den Motor abstellen und den
Zündschlüssel vom Zündschloss
abziehen. Beim Parken des Motor-
rollers Folgendes beachten:
9Der Motor und die
Auspuffanlage könnten heiß
sein; deshalb sollten Sie den
Motorroller an einer Stelle
parken, an der Fußgänger oder
Kinder diese heißen Stellen
nicht zufällig berühren können.
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 4

1-5
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q

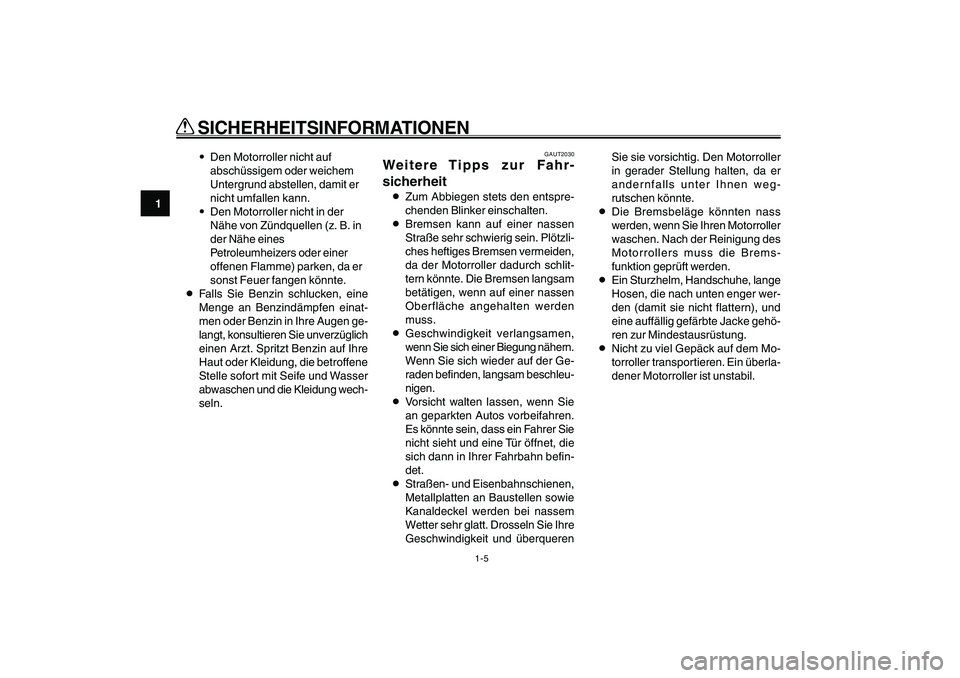

SICHERHEITSINFORMATIONEN9Den Motorroller nicht auf
abschüssigem oder weichem
Untergrund abstellen, damit er
nicht umfallen kann.
9Den Motorroller nicht in der
Nähe von Zündquellen (z. B. in
der Nähe eines
Petroleumheizers oder einer
offenen Flamme) parken, da er
sonst Feuer fangen könnte.
8Falls Sie Benzin schlucken, eine
Menge an Benzindämpfen einat-
men oder Benzin in Ihre Augen ge-
langt, konsultieren Sie unverzüglich
einen Arzt. Spritzt Benzin auf Ihre
Haut oder Kleidung, die betroffene
Stelle sofort mit Seife und Wasser
abwaschen und die Kleidung wech-
seln.
GAUT2030
Weitere Tipps zur Fahr-
sicherheit8Zum Abbiegen stets den entspre-
chenden Blinker einschalten.
8Bremsen kann auf einer nassen
Straße sehr schwierig sein. Plötzli-
ches heftiges Bremsen vermeiden,
da der Motorroller dadurch schlit-
tern könnte. Die Bremsen langsam
betätigen, wenn auf einer nassen
Oberfläche angehalten werden
muss.
8Geschwindigkeit verlangsamen,
wenn Sie sich einer Biegung nähern.
Wenn Sie sich wieder auf der Ge-
raden befinden, langsam beschleu-
nigen.
8Vorsicht walten lassen, wenn Sie
an geparkten Autos vorbeifahren.
Es könnte sein, dass ein Fahrer Sie
nicht sieht und eine Tür öffnet, die
sich dann in Ihrer Fahrbahn befin-
det.
8Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Drosseln Sie Ihre
Geschwindigkeit und überqueren Tipps zur Fahrsicherheit
Sie sie vorsichtig. Den Motorroller
in gerader Stellung halten, da er
andernfalls unter Ihnen weg-
rutschen könnte.
8Die Bremsbeläge könnten nass
werden, wenn Sie Ihren Motorroller
waschen. Nach der Reinigung des
Motorrollers muss die Brems-
funktion geprüft werden.
8Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger wer-
den (damit sie nicht flattern), und
eine auffällig gefärbte Jacke gehö-
ren zur Mindestausrüstung.
8Nicht zu viel Gepäck auf dem Mo-
torroller transportieren. Ein überla-
dener Motorroller ist unstabil.
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 5

1-6
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q
SICHERHEITSINFORMATIONEN
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 6

2-1
1
2
3
4
5
6
7
8
9
GAU10400

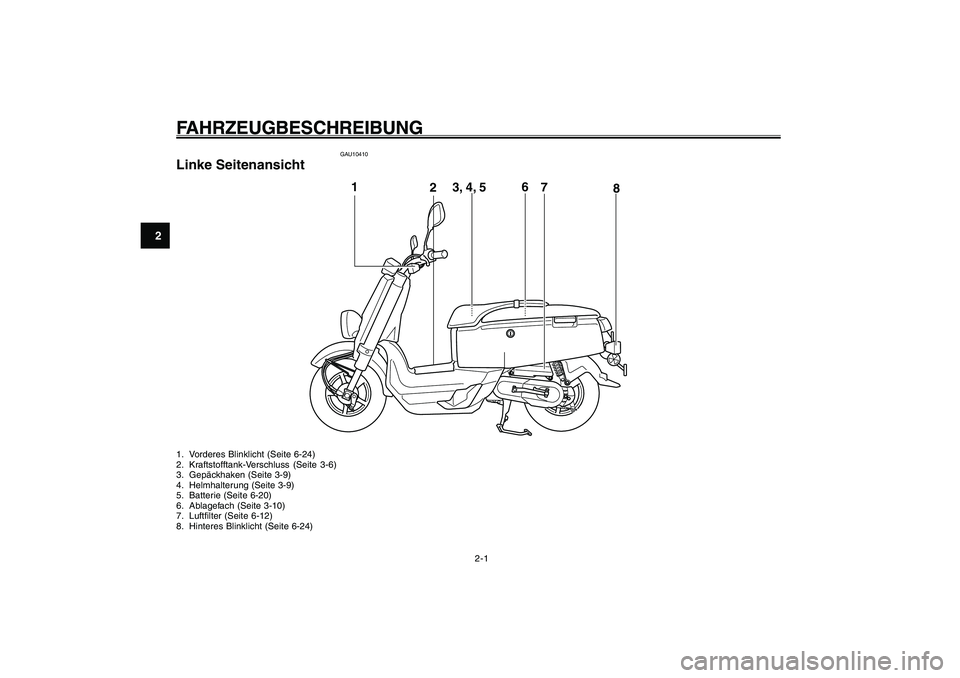

FAHRZEUGBESCHREIBUNGBestandteilbestimmung1. Vorderes Blinklicht (Seite 6-24)
2. Kraftstofftank-Verschluss (Seite 3-6)
3. Gepäckhaken (Seite 3-9)
4. Helmhalterung (Seite 3-9)
5. Batterie (Seite 6-20)
6. Ablagefach (Seite 3-10)
7. Luftfilter (Seite 6-12)
8. Hinteres Blinklicht (Seite 6-24)
1
23, 4, 56
8
7
GAU10400
FAHRZEUGBESCHREIBUNG
GAU10410
Linke Seitenansicht
15P-F8199-G0_ch2.pmd2007/06/22, 16:55 1

2-2
1
2
3
4
5
6
7
8
9
GAU10400
FAHRZEUGBESCHREIBUNG

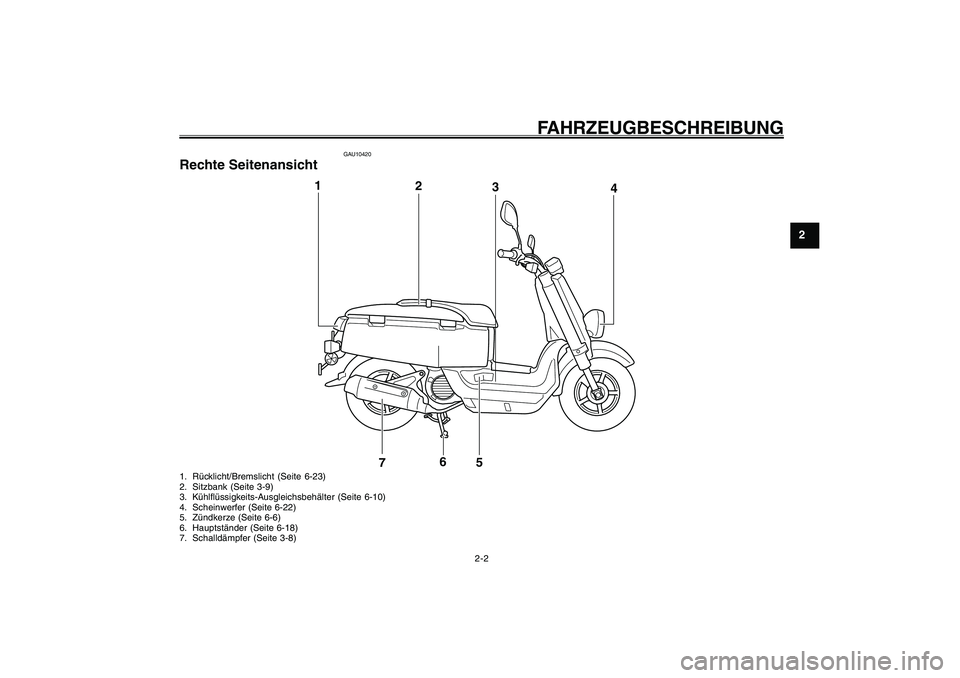

1. Rücklicht/Bremslicht (Seite 6-23)
2. Sitzbank (Seite 3-9)
3. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-10)
4. Scheinwerfer (Seite 6-22)
5. Zündkerze (Seite 6-6)
6. Hauptständer (Seite 6-18)
7. Schalldämpfer (Seite 3-8)
2
3 1
4
5
6
7
GAU10420
Rechte Seitenansicht
15P-F8199-G0_ch2.pmd2007/06/22, 16:55 2

2-3
1
2
3
4
5
6
7
8
9
GAU10400

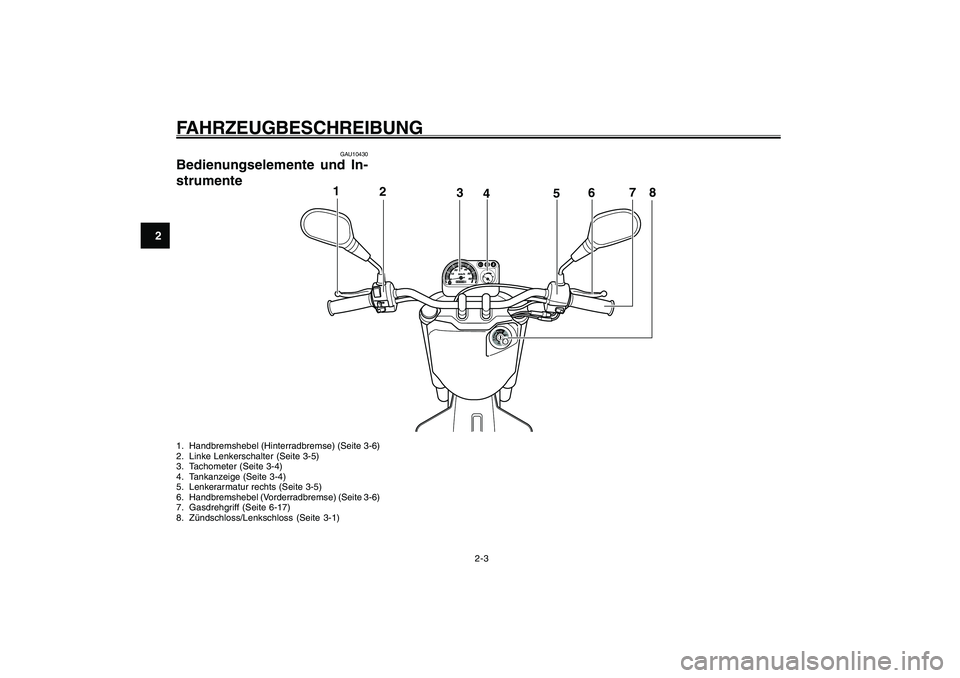

FAHRZEUGBESCHREIBUNG1. Handbremshebel (Hinterradbremse) (Seite 3-6)
2. Linke Lenkerschalter (Seite 3-5)
3. Tachometer (Seite 3-4)
4. Tankanzeige (Seite 3-4)
5. Lenkerarmatur rechts (Seite 3-5)
6. Handbremshebel (Vorderradbremse) (Seite 3-6)
7. Gasdrehgriff (Seite 6-17)
8. Zündschloss/Lenkschloss (Seite 3-1)
1
2
3
4
5
6
7
8
GAU10430
Bedienungselemente und In-
strumente
15P-F8199-G0_ch2.pmd2007/06/22, 16:55 3
