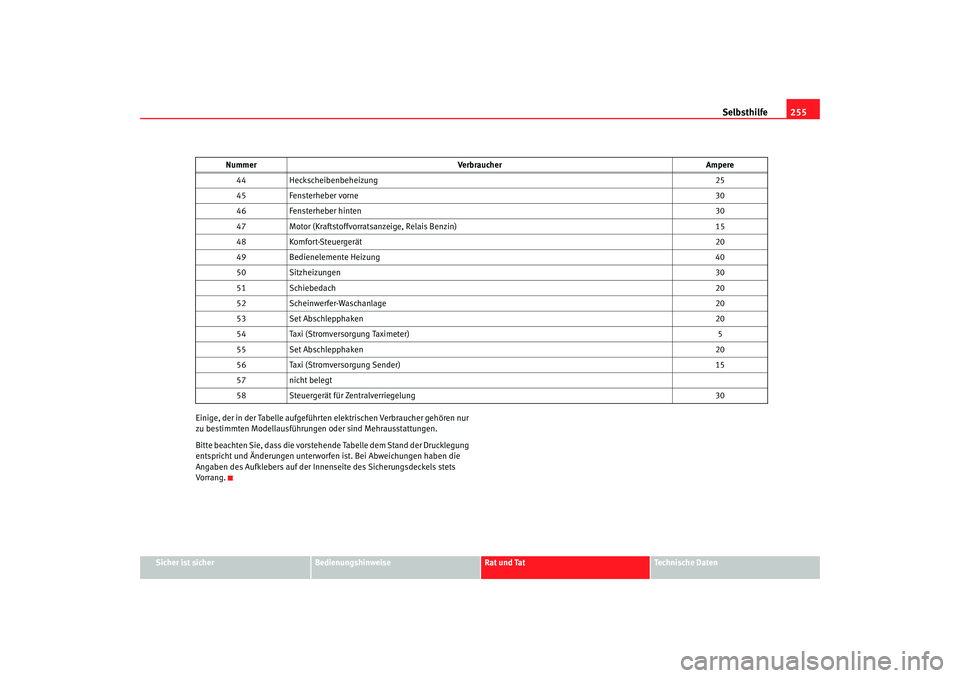

2007 Seat Toledo Betriebsanleitung (in German)

Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Einige, der in der Tabelle aufgeführten
elektrischen Verbraucher gehören nur
zu bestimmten Modellausführunge n oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vo r ra ng . 44
Heckscheibenbeheizung 25
45 Fensterheber vorne 30
46 Fensterheber hinten 30
47 Motor (Kraftstoffvorratsanzeige, Relais Benzin) 15
48 Komfort-Steuergerät 20
49 Bedienelemente Heizung 40
50 Sitzheizungen 30
51 Schiebedach 20
52 Scheinwerfer-Waschanlage 20
53 Set Abschlepphaken 20
54 Taxi (Stromversorgung Taximeter) 5
55 Set Abschlepphaken 20
56 Taxi (Stromversorgung Sender) 15
57 nicht belegt
58 Steuergerät für Zentralverriegelung 30
Nummer
Verbraucher Ampere
toledo aleman.book Seite 255 Mittwoch, 11. April 2007 9:50 09

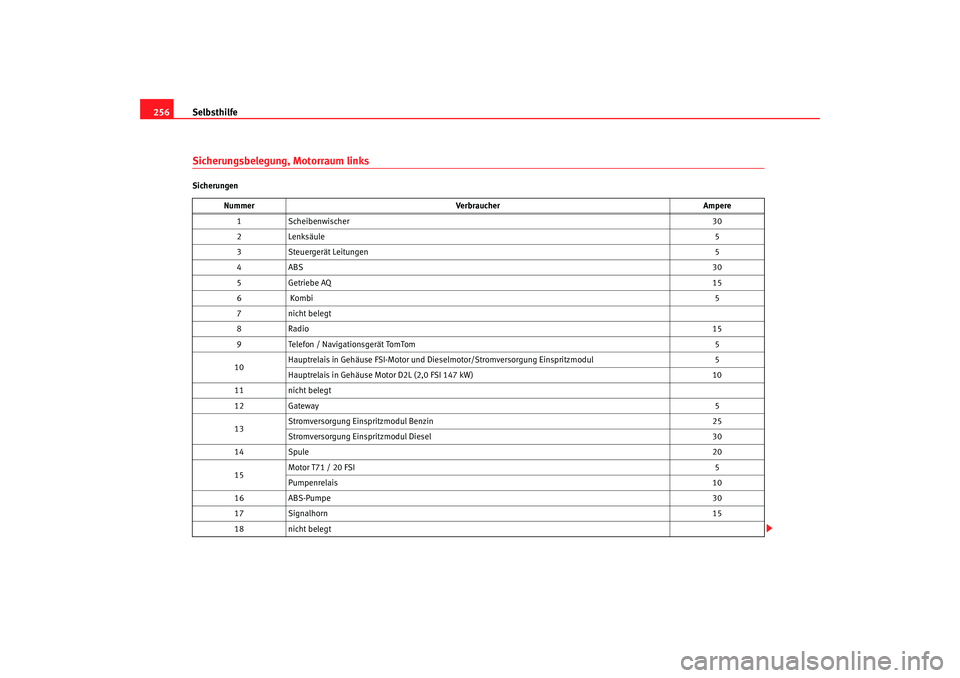

Selbsthilfe
256Sicherungsbelegung, Motorraum linksSicherungen
Nummer Verbraucher Ampere
1 Scheibenwischer 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7 nicht belegt
8R ad io 15
9 Telefon / Navigationsgerät TomTom 5
10 Hauptrelais in Gehäuse FSI-Motor und Dieselmotor/Stromversorgung Einspritzmodul
5
Hauptrelais in Gehäuse Motor D2L (2,0 FSI 147 kW) 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motor T71 / 20 FSI
5
Pumpenrelais 10
16 ABS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
toledo aleman.book Seite 256 Mittwoch, 11. April 2007 9:50 09

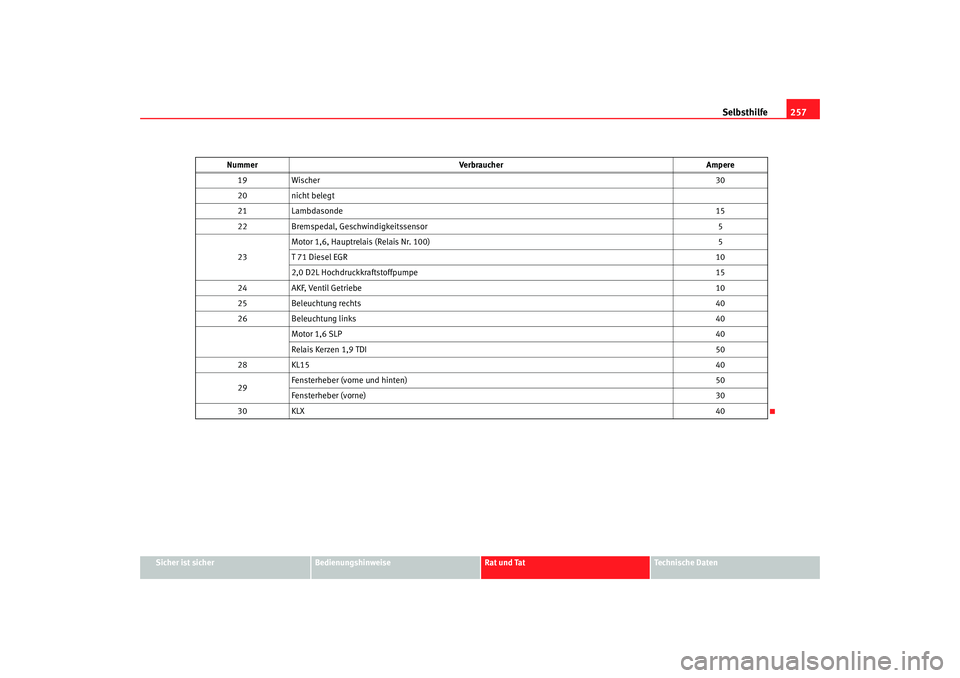

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
19
Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1,6, Hauptrelais (Relais Nr. 100)
5
T 71 Diesel EGR 10
2,0 D2L Hochdruckkraftstoffpumpe 15
24 AKF, Ventil Getriebe 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Motor 1,6 SLP 40
Relais Kerzen 1,9 TDI 50
28 KL15 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 KLX 40
Nummer
Verbraucher Ampere
toledo aleman.book Seite 257 Mittwoch, 11. April 2007 9:50 09

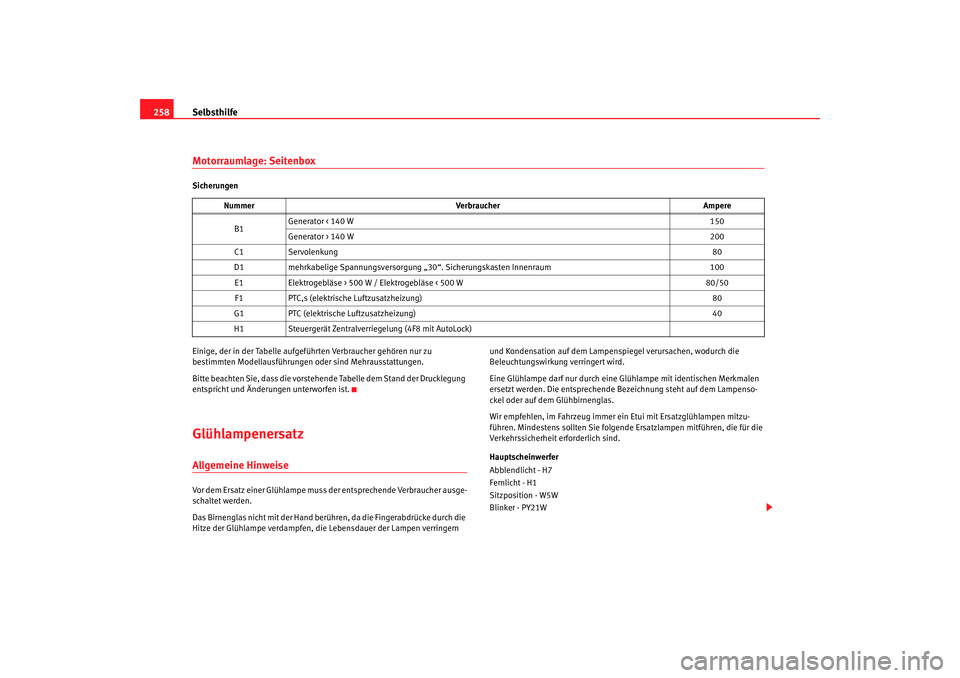

Selbsthilfe
258Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine
Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W
Nummer
Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
F1 PTC,s (elektrische Luftzusatzheizung) 80
G1 PTC (elektrische Luftzusatzheizung) 40
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
toledo aleman.book Seite 258 Mittwoch, 11. April 2007 9:50 09

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Xenon-Scheinwerfer
23) /mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
24)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Hochgesetzte Rückleuchte
Brems- / Rückleuchten - P21W
25)
Blinker - R10W
Rückleuchte
Nebelschlussleuchte - P21W
Rückfahrlicht - P21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
23)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.24)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.25)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 183 Glühlampen
des Hauptscheinwerfers
AAABACAD
toledo aleman.book Seite 259 Mittwoch, 11. April 2007 9:50 09

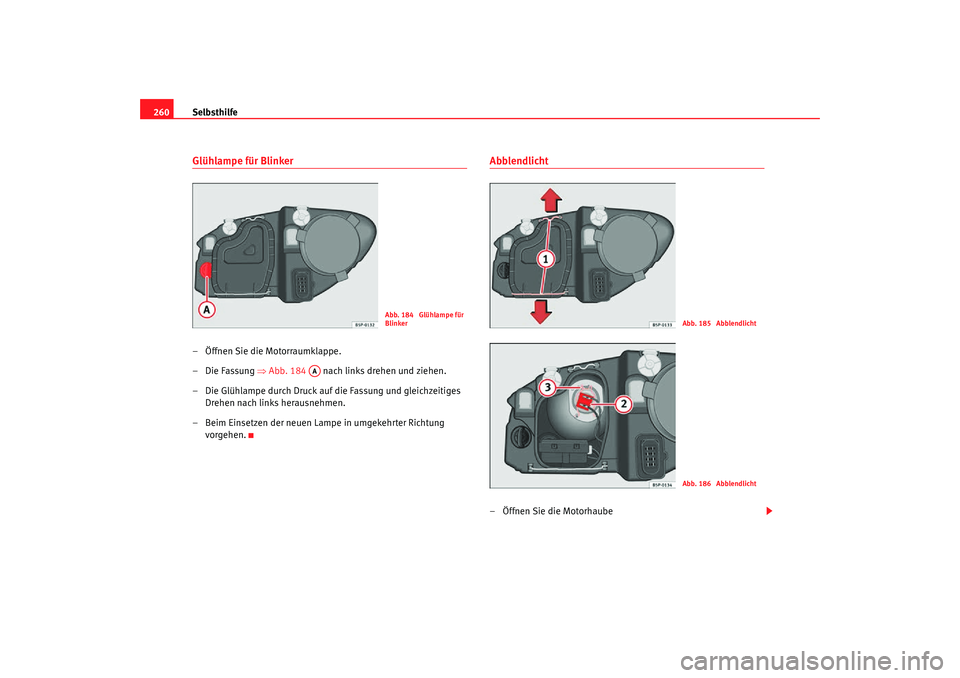

Selbsthilfe
260Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 184 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube
Abb. 184 Glühlampe für
Blinker
AA
Abb. 185 AbblendlichtAbb. 186 Abblendlicht
toledo aleman.book Seite 260 Mittwoch, 11. April 2007 9:50 09

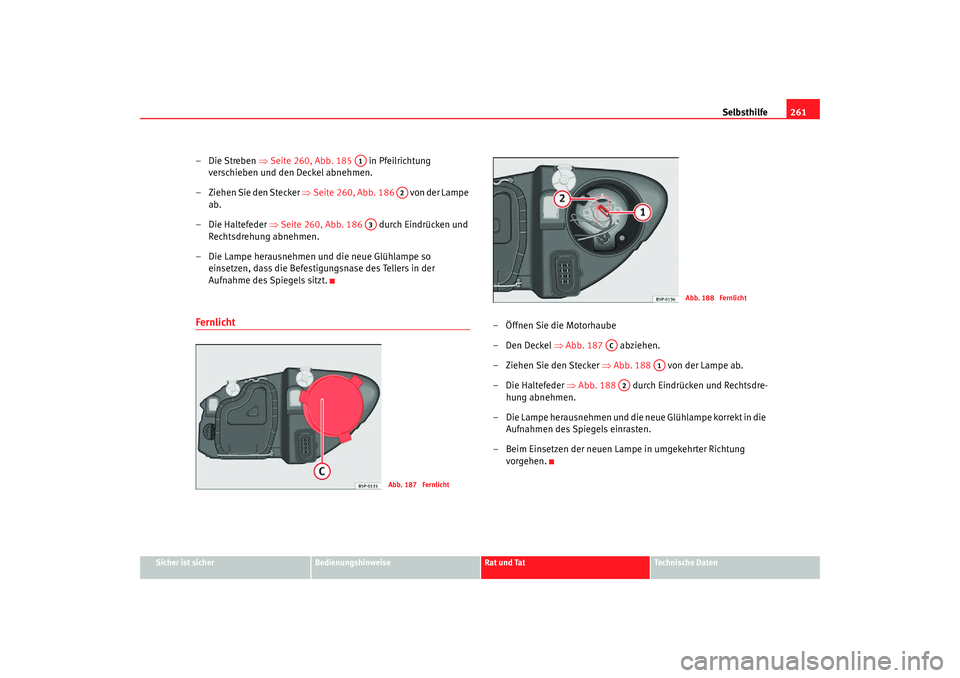

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
–Die Streben ⇒Seite 260, Abb. 185 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Seite 260, Abb. 186 von der Lampe
ab.
– Die Haltefeder ⇒Seite 260, Abb. 186 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube
–Den Deckel ⇒Abb. 187 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 188 von der Lampe ab.
– Die Haltefeder ⇒Abb. 188 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 187 Fernlicht
Abb. 188 Fernlicht
AC
A1
A2
toledo aleman.book Seite 261 Mittwoch, 11. April 2007 9:50 09

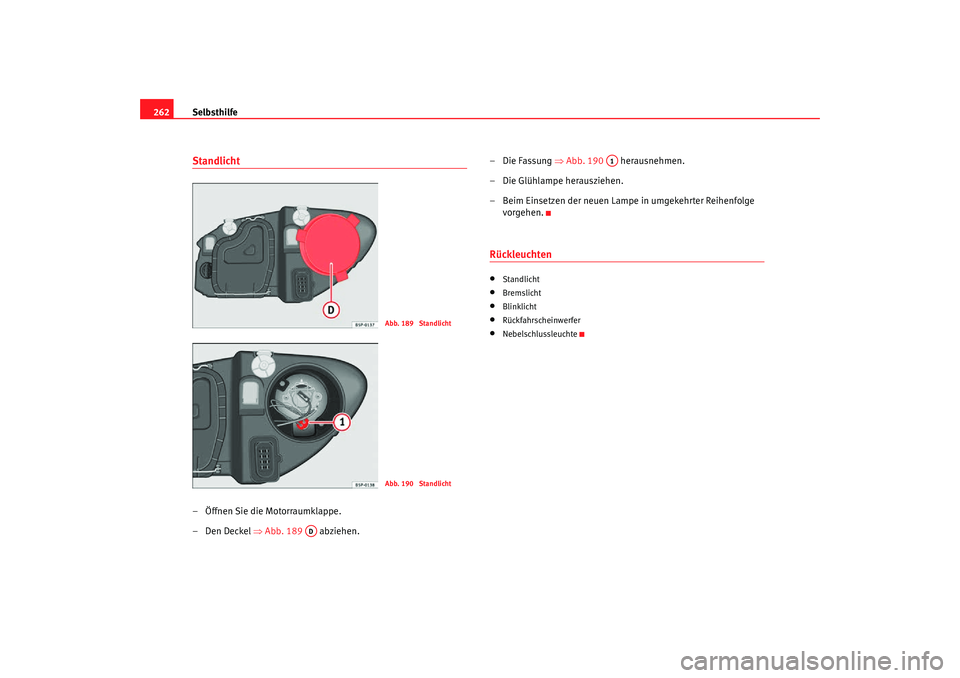

Selbsthilfe
262Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 189 abziehen. – Die Fassung
⇒Abb. 190 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
Standlicht
•
Bremslicht
•
Blinklicht
•
Rückfahrscheinwerfer
•
Nebelschlussleuchte
Abb. 189 StandlichtAbb. 190 Standlicht
AD
A1
