2007 Seat Toledo Betriebsanleitung (in German)

Sitzen und Verstauen143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒Seite 142,
Abb. 109 .
– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in Pfeilrichtung an ⇒Seite 142, Abb. 110 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 141.Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mi ttleren Rücksitz eingebaut
werden.
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 112 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückseite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
–Die zusätzliche Ablage au f dem Sitzpolster anbringen.
A10
A2Abb. 111 Zusätzliche
Ablage. Anbringen
Abb. 112 Halteplatte der
zusätzlichen Ablage
AH
toledo aleman.book Seite 143 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen
144

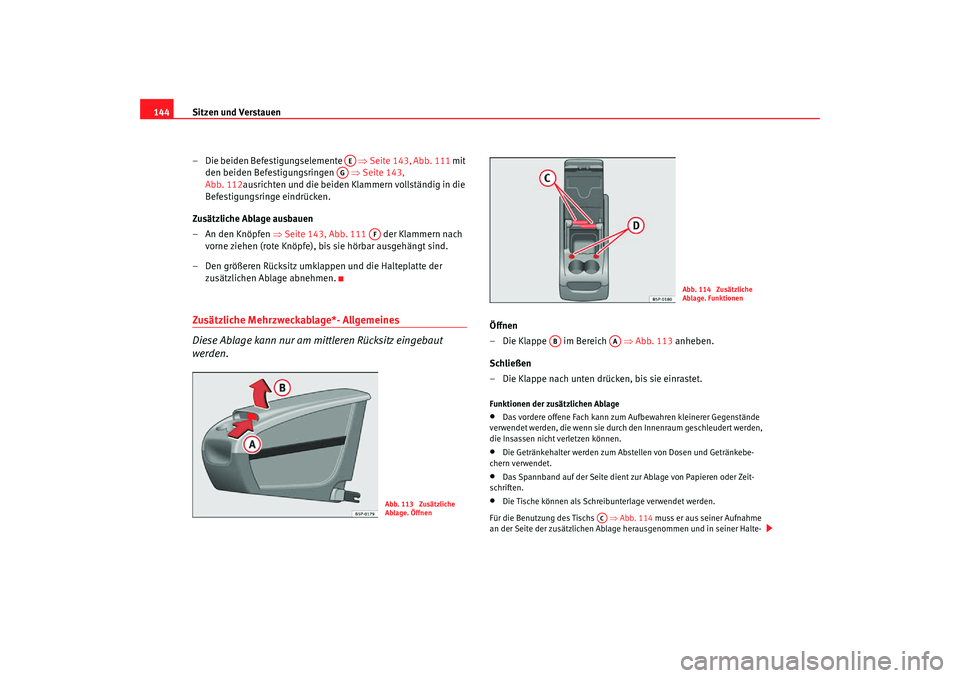

– Die beiden Befestigungselemente ⇒Seite 143, Abb. 111 mit
den beiden Befestigungsringen ⇒Seite 143,
Abb. 112 ausrichten und die beiden Klammern vollständig in die
Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒ Seite 143, Abb. 111 der Klammern nach
vorne ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Öffnen
– Die Klappe im Bereich ⇒Abb. 113 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•
Das vordere offene Fach kann zum Au fbewahren kleinerer Gegenstände
verwendet werden, die wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.
•
Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.
•
Das Spannband auf der Se ite dient zur Ablage von Papieren oder Zeit-
schriften.
•
Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒Abb. 114 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
AE
AG
AF
Abb. 113 Zusätzliche
Ablage. Öffnen
Abb. 114 Zusätzliche
Ablage. Funktionen
AB
AA
AC
toledo aleman.book Seite 144 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

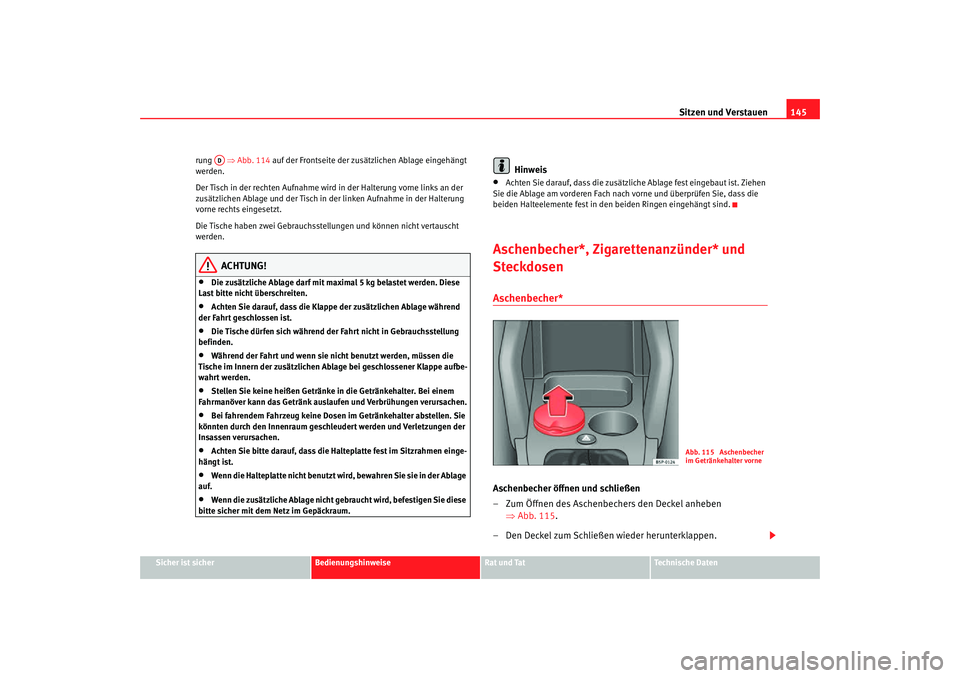

rung
⇒Abb. 114 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.
ACHTUNG!
•
Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.
•
Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
•
Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.
•
Während der Fahrt und wenn sie nicht benutzt werden, müssen die
Tische im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursachen.
•
Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.
•
Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen einge-
hängt ist.
•
Wenn die Halteplatte nicht benutzt wird , bewahren Sie sie in der Ablage
auf.
•
Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie diese
bitte sicher mit dem Netz im Gepäckraum.
Hinweis
•
Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Ziehen
Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass die
beiden Halteelemente fest in den beiden Ringen eingehängt sind.
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher* Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers den Deckel anheben ⇒Abb. 115 .
– Den Deckel zum Schließen wieder herunterklappen.
AD
Abb. 115 Aschenbecher
im Getränkehalter vorne
toledo aleman.book Seite 145 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen
146

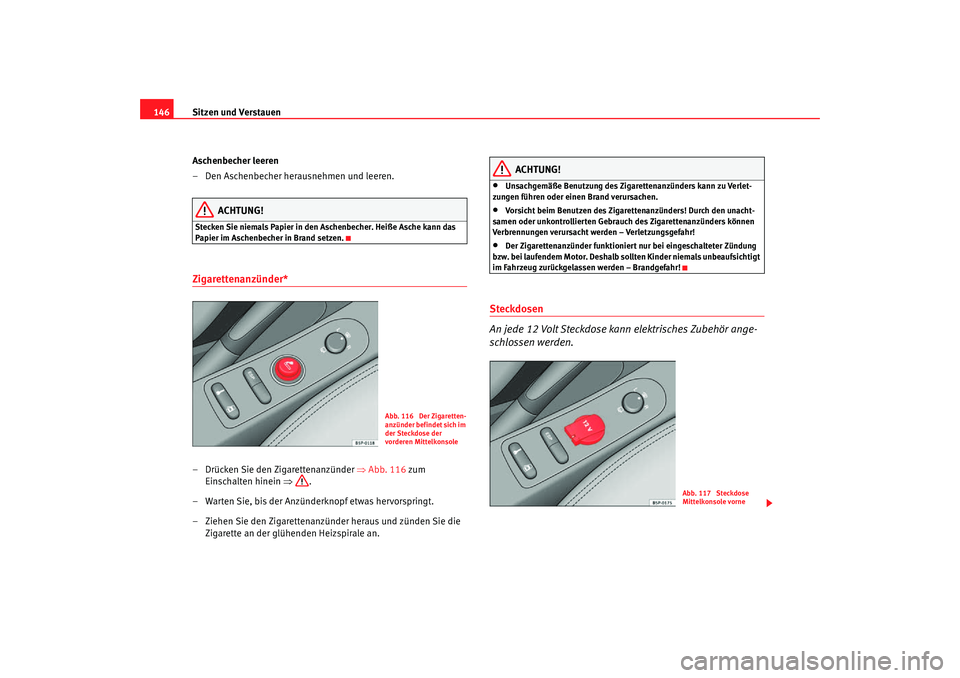

Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder* – Drücken Sie den Zigarettenanzünder ⇒Abb. 116 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert nur bei eingeschalteter Zündung
bzw. bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt
im Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdosen
An jede 12 Volt Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Abb. 116 Der Zigaretten-
a nz ünd er b ef i n de t sich i m
der Steckdose der
vorderen Mittelkonsole
Abb. 117 Steckdose
Mittelkonsole vorne
toledo aleman.book Seite 146 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

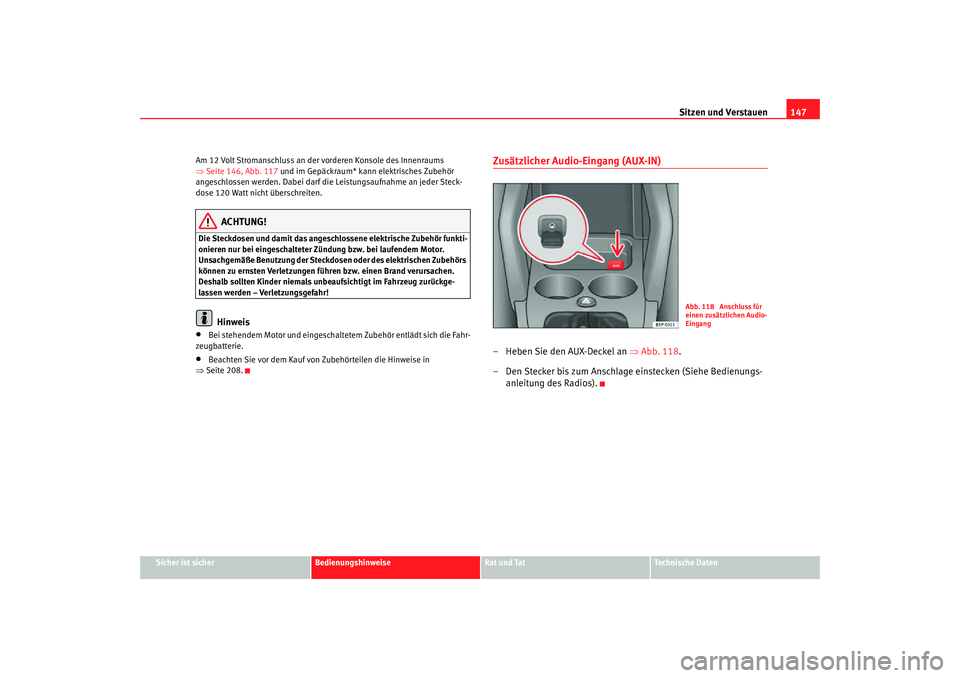

Am 12 Volt Stromanschluss an der vorderen Konsole des Innenraums
⇒
Seite 146, Abb. 117 und im Gepäckraum* kann elektrisches Zubehör
angeschlossen werden. Dabei darf die Leistungsaufnahme an jeder Steck-
dose 120 Watt nicht überschreiten.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor.
Unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
können zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 208.
Zusätzlicher Audio-Eingang (AUX-IN)– Heben Sie den AUX-Deckel an ⇒ Abb. 118.
– Den Stecker bis zum Anschlage einstecken (Siehe Bedienungs- anleitung des Radios).
Abb. 118 Anschluss fúr
einen zusätzlichen Audio-
Eingang
toledo aleman.book Seite 147 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen

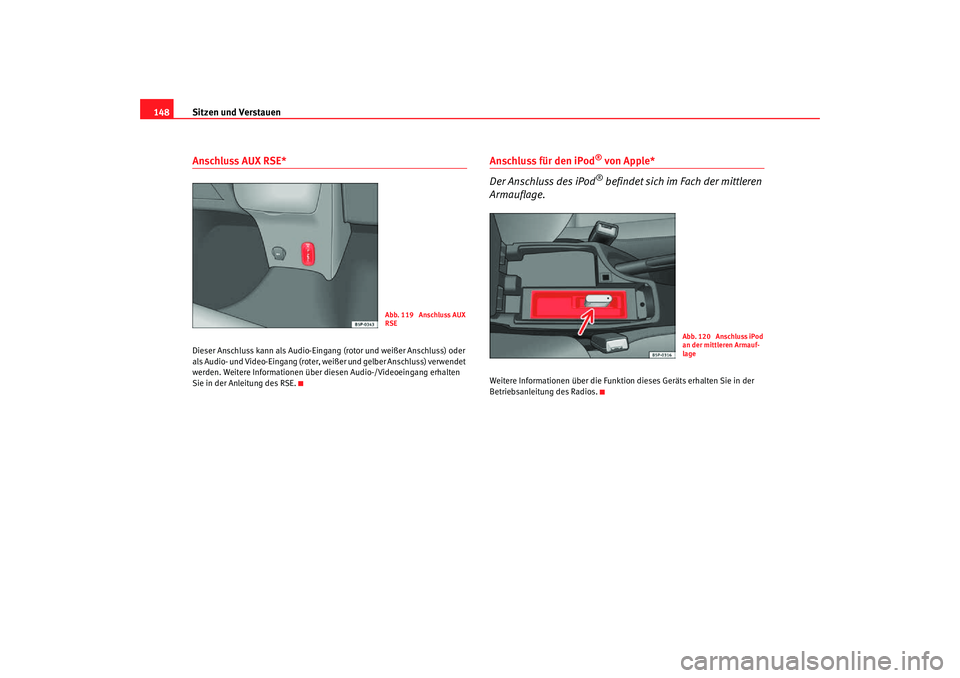

148Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (rotor und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwendet
werden. Weitere Informationen über di esen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Anschluss für den iPod
® von Apple*
Der Anschluss des iPod® befindet sich im Fach der mittleren
Armauflage.
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Abb. 119 Anschluss AUX
RSE
Abb. 120 Anschluss iPod
an der mittleren Armauf-
lage
toledo aleman.book Seite 148 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

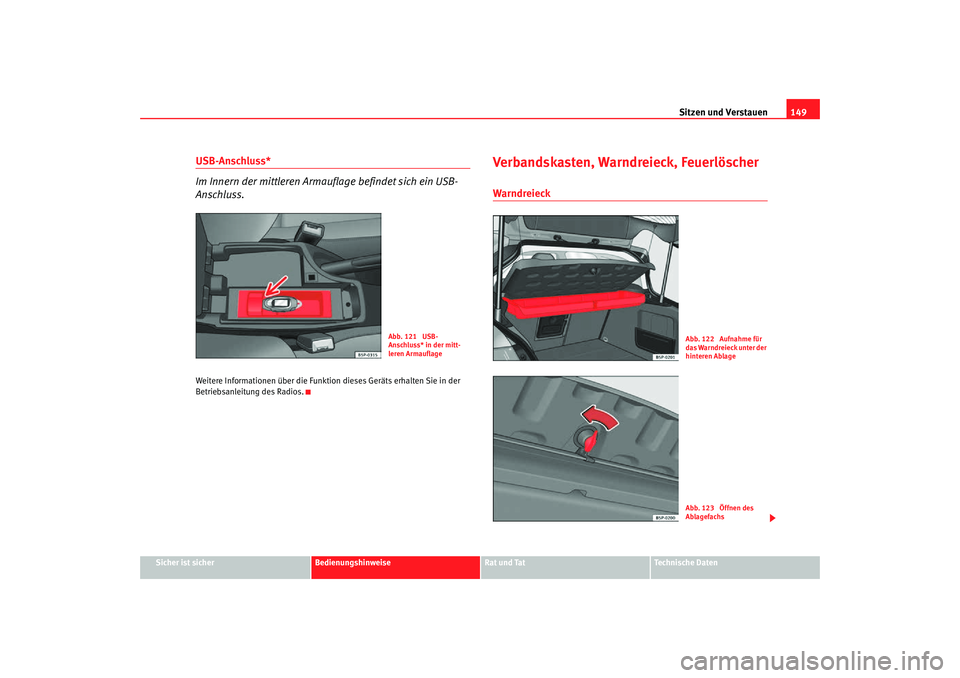

USB-Anschluss*
Im Innern der mittleren Armauf lage befindet sich ein USB-
Anschluss.Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Verbandskasten, Warndreieck, FeuerlöscherWarndreieck
Abb. 121 USB-
Anschluss* in der mitt-
leren Armauflage
Abb. 122 Aufnahme für
das Warndreieck unter der
hinteren AblageAbb. 123 Öffnen des
Ablagefachs
toledo aleman.book Seite 149 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen

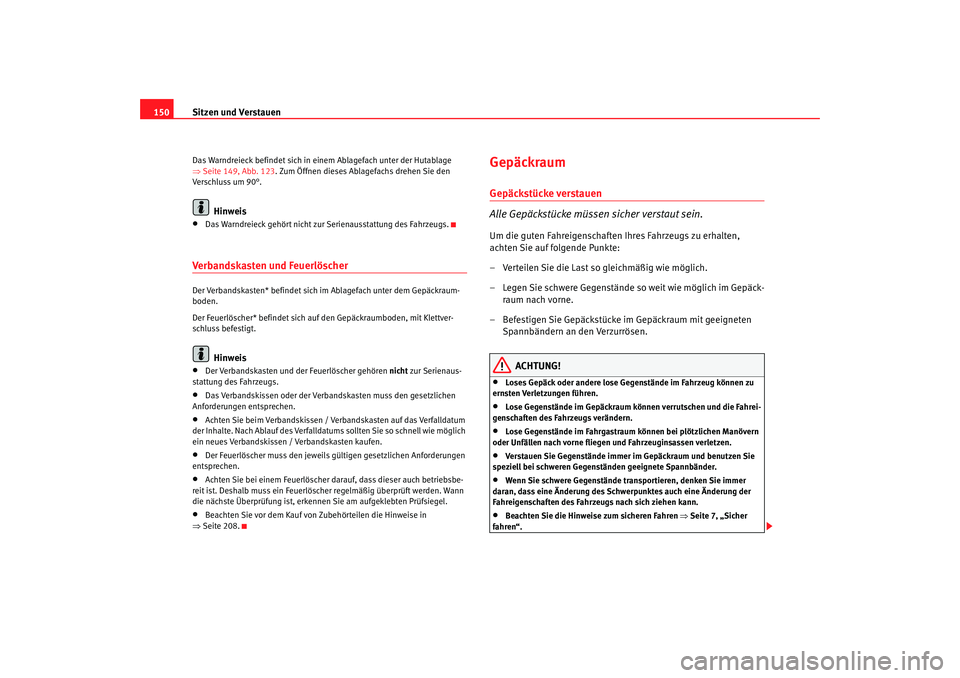

150Das Warndreieck befindet sich in ei nem Ablagefach unter der Hutablage
⇒ Seite 149, Abb. 123 . Zum Öffnen dieses Ablagefachs drehen Sie den
Verschluss um 90°.
Hinweis
•
Das Warndreieck gehört nicht zur Serienausstattung des Fahrzeugs.
Verbandskasten und Feuerlöscher Der Verbandskasten* befindet sich im Ablagefach unter dem Gepäckraum-
boden.
Der Feuerlöscher* befindet sich auf den Gepäckraumboden, mit Klettver-
schluss befestigt.
Hinweis
•
Der Verbandskasten und der Feuerlöscher gehören nicht zur Serienaus-
stattung des Fahrzeugs.
•
Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
•
Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldat ums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.
•
Der Feuerlöscher muss den jeweils gü ltigen gesetzlichen Anforderungen
entsprechen.
•
Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlösch er regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkenne n Sie am aufgeklebten Prüfsiegel.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 208.
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
ACHTUNG!
•
Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
•
Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.
•
Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.
•
Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.
toledo aleman.book Seite 150 Mittwoch, 11. April 2007 9:50 09
