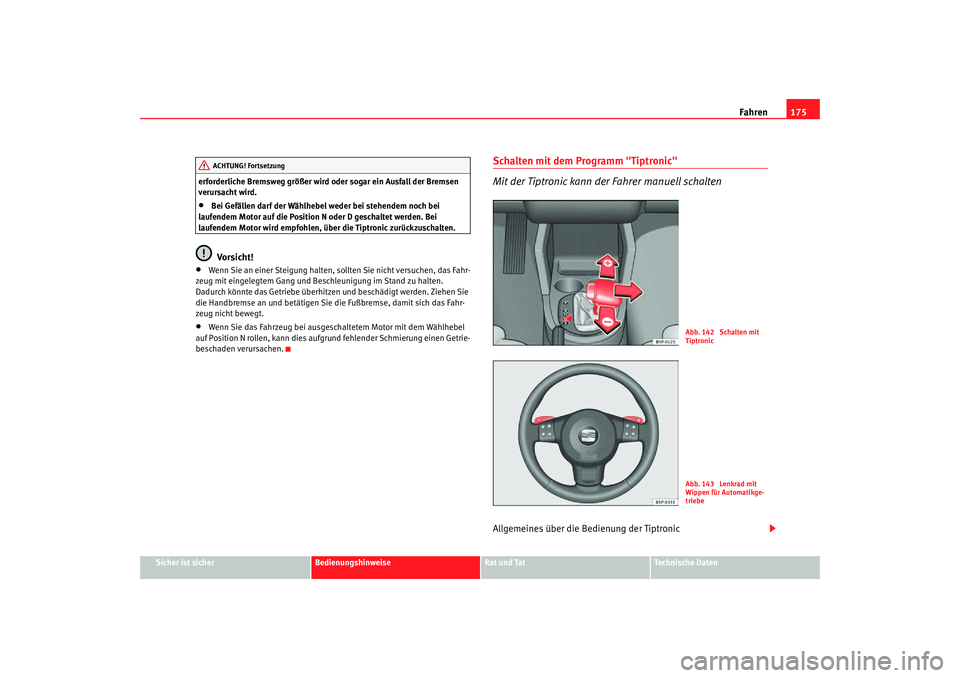

Fahren175
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
erforderliche Bremsweg größer wird oder sogar ein Ausfall der Bremsen
verursacht wird.
•
Bei Gefällen darf der Wählhebel weder bei stehendem noch bei
laufendem Motor auf die Position N oder D geschaltet werden. Bei
laufendem Motor wird empfohlen, über die Tiptronic zurückzuschalten.Vorsicht!
•
Wenn Sie an einer Steigung halten, s ollten Sie nicht versuchen, das Fahr-
zeug mit eingelegtem Gang und Beschleunigung im Stand zu halten.
Dadurch könnte das Getriebe überhitzen und beschädigt werden. Ziehen Sie
die Handbremse an und betätigen Sie die Fußbremse, damit sich das Fahr-
zeug nicht bewegt.
•
Wenn Sie das Fahrzeug bei ausgeschaltetem Motor mit dem Wählhebel
auf Position N rollen, kann dies aufgru nd fehlender Schmierung einen Getrie-
beschaden verursachen.
Schalten mit dem Programm "Tiptronic"
Mit der Tiptronic kann der Fahrer manuell schaltenAllgemeines über die Bedienung der Tiptronic
ACHTUNG! Fortsetzung
Abb. 142 Schalten mit
TiptronicAbb. 143 Lenkrad mit
Wippen für Automatikge-
triebe
toledo aleman.book Seite 175 Mittwoch, 11. April 2007 9:50 09

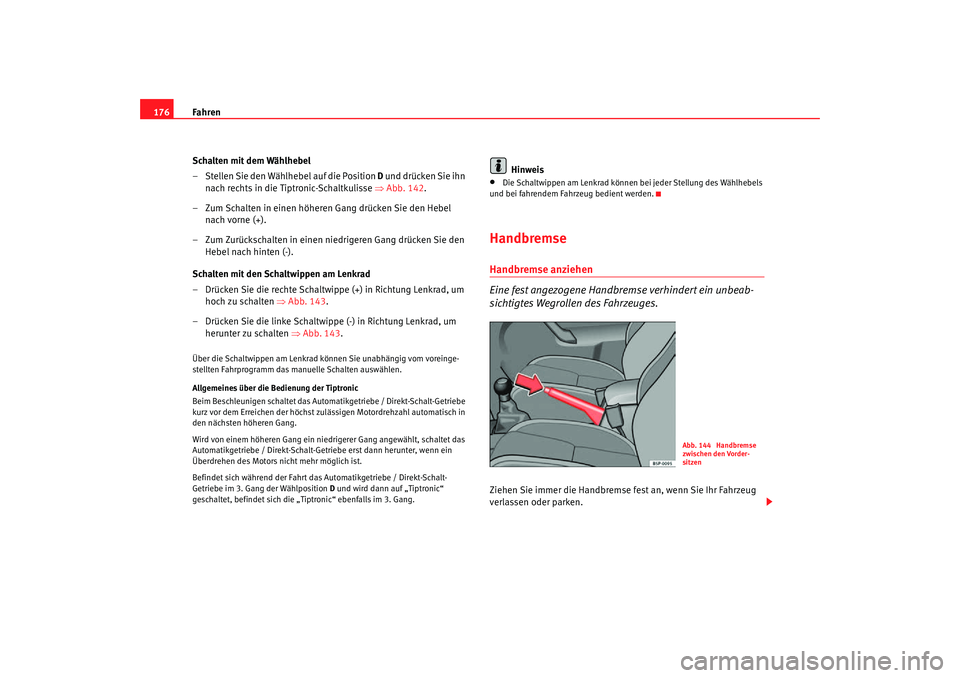

Fahren
176
Schalten mit dem Wählhebel
– Stellen Sie den Wählhebel auf die Position D und drücken Sie ihn
nach rechts in die Tiptronic-Schaltkulisse ⇒ Abb. 142.
– Zum Schalten in einen höheren Gang drücken Sie den Hebel nach vorne (+).
– Zum Zurückschalten in einen niedrigeren Gang drücken Sie den Hebel nach hinten (-).
Schalten mit den Schaltwippen am Lenkrad
– Drücken Sie die rechte Schaltwippe (+) in Richtung Lenkrad, um hoch zu schalten ⇒Abb. 143 .
– Drücken Sie die linke Schaltwippe (-) in Richtung Lenkrad, um herunter zu schalten ⇒Abb. 143 .Über die Schaltwippen am Lenkrad können Sie unabhängig vom voreinge-
stellten Fahrprogramm das manuelle Schalten auswählen.
Allgemeines über die Bedienung der Tiptronic
Beim Beschleunigen schaltet das Automatikgetriebe / Direkt-Schalt-Getriebe
kurz vor dem Erreichen der höchst zulässigen Motordrehzahl automatisch in
den nächsten höheren Gang.
Wird von einem höheren Gang ein nied rigerer Gang angewählt, schaltet das
Automatikgetriebe / Direkt-Schalt-Ge triebe erst dann herunter, wenn ein
Überdrehen des Motors nicht mehr möglich ist.
Befindet sich während der Fahrt das Automatikgetriebe / Direkt-Schalt-
Getriebe im 3. Gang der Wählposition D und wird dann auf „Tiptronic“
geschaltet, befindet sich die „Tiptronic“ ebenfalls im 3. Gang.
Hinweis
•
Die Schaltwippen am Lenkrad können bei jeder Stellung des Wählhebels
und bei fahrendem Fahrzeug bedient werden.
HandbremseHandbremse anziehen
Eine fest angezogene Handbremse verhindert ein unbeab-
sichtigtes Wegrollen des Fahrzeuges.Ziehen Sie immer die Handbremse fest an, wenn Sie Ihr Fahrzeug
verlassen oder parken.
Abb. 144 Handbremse
zwischen den Vorder-
sitzen
toledo aleman.book Seite 176 Mittwoch, 11. April 2007 9:50 09

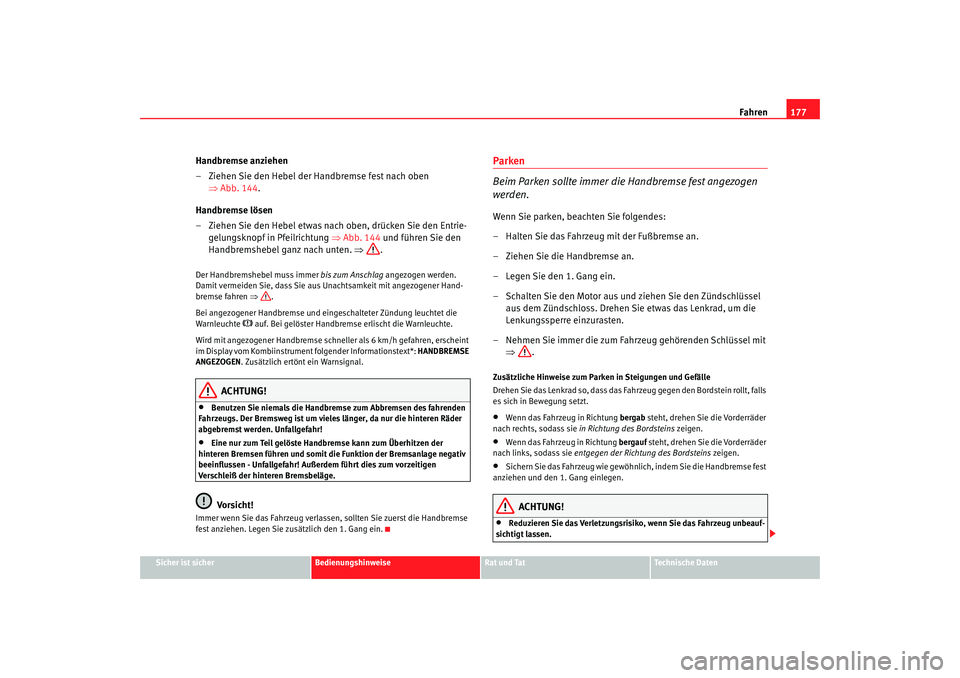

Fahren177
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Handbremse anziehen
– Ziehen Sie den Hebel der Handbremse fest nach oben
⇒Abb. 144 .
Handbremse lösen
– Ziehen Sie den Hebel etwas nach oben, drücken Sie den Entrie- gelungsknopf in Pfeilrichtung ⇒Abb. 144 und führen Sie den
Handbremshebel ganz nach unten. ⇒.Der Handbremshebel muss immer bis zum Anschlag angezogen werden.
Damit vermeiden Sie, dass Sie aus Unachtsamkeit mit angezogener Hand-
bremse fahren ⇒.
Bei angezogener Handbremse und eingeschalteter Zündung leuchtet die
Warnleuchte
 auf. Bei gelöster Handbremse erlischt die Warnleuchte.
Wird mit angezogener Handbremse schneller als 6 km/h gefahren, erscheint
im Display vom Kombiinstrument folgender Informationstext*: HANDBREMSE
ANGEZOGEN . Zusätzlich ertönt ein Warnsignal.
ACHTUNG!
•
Benutzen Sie niemals die Handbremse zum Abbremsen des fahrenden
Fahrzeugs. Der Bremsweg ist um vieles länger, da nur die hinteren Räder
abgebremst werden. Unfallgefahr!
•
Eine nur zum Teil gelöste Hand bremse kann zum Überhitzen der
hinteren Bremsen führen und somit die Funktion der Bremsanlage negativ
beeinflussen - Unfallgefahr! Außerdem führt dies zum vorzeitigen
Verschleiß der hinteren Bremsbeläge.Vorsicht!
Immer wenn Sie das Fahrzeug verlassen, sollten Sie zuerst die Handbremse
fest anziehen. Legen Sie zusätzlich den 1. Gang ein.
Parken
Beim Parken sollte immer die Handbremse fest angezogen
werden.Wenn Sie parken, beachten Sie folgendes:
– Halten Sie das Fahrzeug mit der Fußbremse an.
– Ziehen Sie die Handbremse an.
– Legen Sie den 1. Gang ein.
– Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel aus dem Zündschloss. Drehen Sie etwas das Lenkrad, um die
Lenkungssperre einzurasten.
– Nehmen Sie immer die zum Fahrzeug gehörenden Schlüssel mit ⇒ .Zusätzliche Hinweise zum Parken in Steigungen und Gefälle
Drehen Sie das Lenkrad so, dass das Fahrzeug gegen den Bordstein rollt, falls
es sich in Bewegung setzt.•
Wenn das Fahrzeug in Richtung bergab steht, drehen Sie die Vorderräder
nach rechts, sodass sie in Richtung des Bordsteins zeigen.
•
Wenn das Fahrzeug in Richtung bergauf steht, drehen Sie die Vorderräder
nach links, sodass sie entgegen der Richtung des Bordsteins zeigen.
•
Sichern Sie das Fahrzeug wie gewöhnlich, indem Sie die Handbremse fest
anziehen und den 1. Gang einlegen.
ACHTUNG!
•
Reduzieren Sie das Verletzungsrisiko, wenn Sie das Fahrzeug unbeauf-
sichtigt lassen.
toledo aleman.book Seite 177 Mittwoch, 11. April 2007 9:50 09

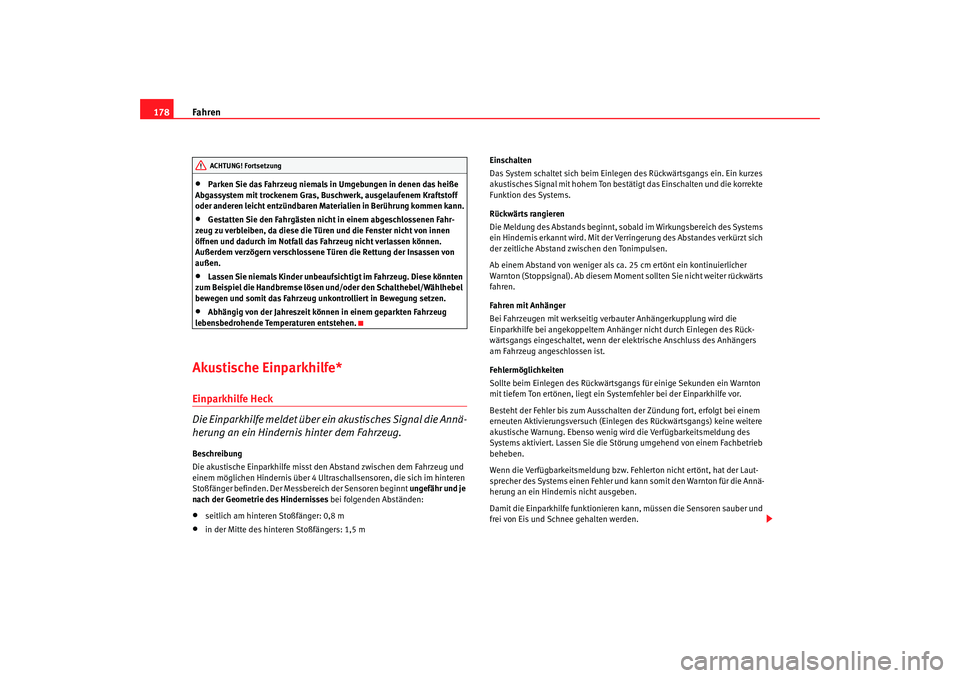

Fahren
178•
Parken Sie das Fahrzeug niemals in Umgebungen in denen das heiße
Abgassystem mit trockenem Gras, Buschwerk, ausgelaufenem Kraftstoff
oder anderen leicht entzündbaren Materialien in Berührung kommen kann.
•
Gestatten Sie den Fahrgästen nicht in einem abgeschlossenen Fahr-
zeug zu verbleiben, da diese die Türen und die Fenster nicht von innen
öffnen und dadurch im Notfall das Fahrzeug nicht verlassen können.
Außerdem verzögern verschlossene Türen die Rettung der Insassen von
außen.
•
Lassen Sie niemals Kinder unbeaufsichtigt im Fahrzeug. Diese könnten
zum Beispiel die Handbremse lösen und/oder den Schalthebel/Wählhebel
bewegen und somit das Fahrzeug unkontrolliert in Bewegung setzen.
•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
Akustische Einparkhilfe*Einparkhilfe Heck
Die Einparkhilfe meldet über ein akustisches Signal die Annä-
herung an ein Hindernis hinter dem Fahrzeug.Beschreibung
Die akustische Einparkhilfe misst den Abstand zwischen dem Fahrzeug und
einem möglichen Hindernis über 4 Ultraschallsensoren, die sich im hinteren
Stoßfänger befinden. Der Messbereich der Sensoren beginnt ungefähr und je
nach der Geometrie des Hindernisses bei folgenden Abständen:•
seitlich am hinteren Stoßfänger: 0,8 m
•
in der Mitte des hinteren Stoßfängers: 1,5 m Einschalten
Das System schaltet sich beim Einlegen des Rückwärtsgangs ein. Ein kurzes
akustisches Signal mit hohem Ton bestät
igt das Einschalten und die korrekte
Funktion des Systems.
Rückwärts rangieren
Die Meldung des Abstands beginnt, sobald im Wirkungsbereich des Systems
ein Hindernis erkannt wird. Mit der Verringerung des Abstandes verkürzt sich
der zeitliche Abstand zwischen den Tonimpulsen.
Ab einem Abstand von weniger als ca. 25 cm ertönt ein kontinuierlicher
Warnton (Stoppsignal). Ab diesem Mome nt sollten Sie nicht weiter rückwärts
fahren.
Fahren mit Anhänger
Bei Fahrzeugen mit werkseitig verba uter Anhängerkupplung wird die
Einparkhilfe bei angekoppeltem Anhänger nicht durch Einlegen des Rück-
wärtsgangs eingeschaltet, wenn der elektrische Anschluss des Anhängers
am Fahrzeug angeschlossen ist.
Fehlermöglichkeiten
Sollte beim Einlegen des Rückwärtsgan gs für einige Sekunden ein Warnton
mit tiefem Ton ertönen, liegt ein Sy stemfehler bei der Einparkhilfe vor.
Besteht der Fehler bis zum Ausschalten der Zündung fort, erfolgt bei einem
erneuten Aktivierungsversuch (Einlege n des Rückwärtsgangs) keine weitere
akustische Warnung. Ebenso wenig wi rd die Verfügbarkeitsmeldung des
Systems aktiviert. Lassen Sie die Störung umgehend von einem Fachbetrieb
beheben.
Wenn die Verfügbarkeitsmeld ung bzw. Fehlerton nicht ertönt, hat der Laut-
sprecher des Systems einen Fehler und kann somit den Warnton für die Annä-
herung an ein Hinde rnis nicht ausgeben.
Damit die Einparkhilfe funktionieren kann, müssen die Sensoren sauber und
frei von Eis und Schnee gehalten werden.ACHTUNG! Fortsetzung
toledo aleman.book Seite 178 Mittwoch, 11. April 2007 9:50 09

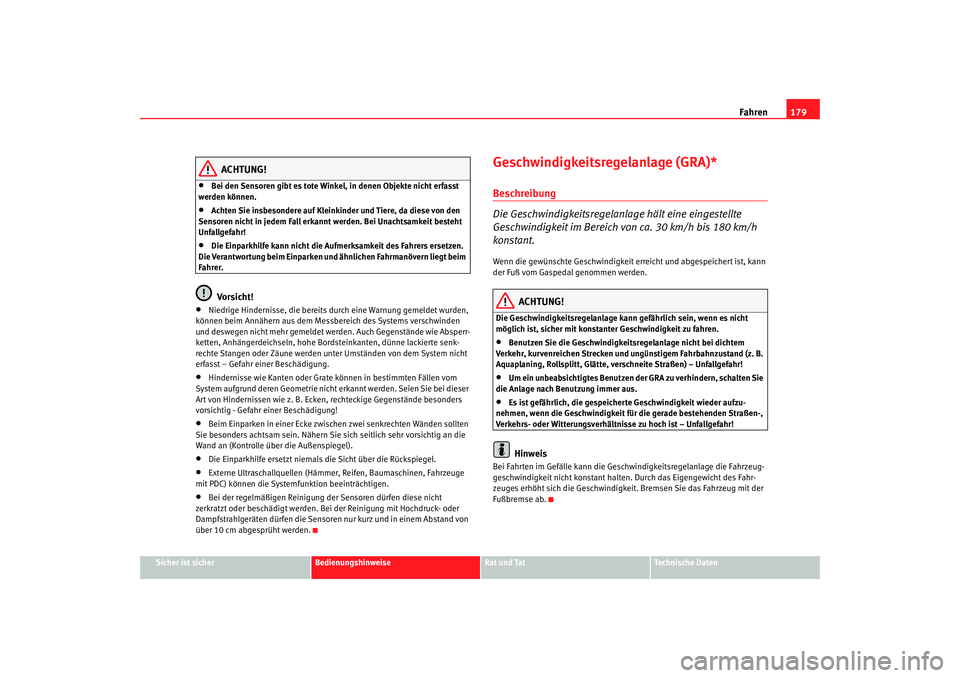

Fahren179
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Bei den Sensoren gibt es tote Winkel, in denen Objekte nicht erfasst
werden können.
•
Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von den
Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit besteht
Unfallgefahr!
•
Die Einparkhilfe kann nicht die Aufmerksamkeit des Fahrers ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt beim
Fahrer.Vorsicht!
•
Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Mess bereich des Systems verschwinden
und deswegen nicht mehr gemeldet werden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, hohe Bordsteinkanten, dünne lackierte senk-
rechte Stangen oder Zäune werden un ter Umständen von dem System nicht
erfasst – Gefahr einer Beschädigung.
•
Hindernisse wie Kanten oder Grat e können in bestimmten Fällen vom
System aufgrund deren Geometrie nicht erkannt werden. Seien Sie bei dieser
Art von Hindernissen wie z. B. Ecken, rechteckige Gegenstände besonders
vorsichtig - Gefahr einer Beschädigung!
•
Beim Einparken in einer Ecke zwischen zwei senkrechten Wänden sollten
Sie besonders achtsam sein. Nähern Sie sich seitlich sehr vorsichtig an die
Wand an (Kontrolle über die Außenspiegel).
•
Die Einparkhilfe ersetzt niemals die Sicht über die Rückspiegel.
•
Externe Ultraschallquellen (Hämmer, Reifen, Baumaschinen, Fahrzeuge
mit PDC) können die System funktion beeinträchtigen.
•
Bei der regelmäßigen Reinigung der Sensoren dürfen diese nicht
zerkratzt oder beschädigt werden. Bei der Reinigung mit Hochdruck- oder
Dampfstrahlgeräten dürfen die Sensoren nur kurz und in einem Abstand von
über 10 cm abgesprüht werden.
Geschwindigkeitsregelanlage (GRA)*Beschreibung
Die Geschwindigkeitsregelanlage hält eine eingestellte
Geschwindigkeit im Bereich von ca. 30 km/h bis 180 km/h
konstant.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.•
Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z. B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!
•
Um ein unbeabsichtigtes Benutzen der GRA zu verhindern, schalten Sie
die Anlage nach Benutzung immer aus.
•
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Hinweis
Bei Fahrten im Gefälle kann die Geschwindigkeitsregelanlage die Fahrzeug-
geschwindigkeit nicht konstant halten. Durch das Eigengewicht des Fahr-
zeuges erhöht sich die Geschwindigkeit. Bremsen Sie das Fahrzeug mit der
Fußbremse ab.
toledo aleman.book Seite 179 Mittwoch, 11. April 2007 9:50 09

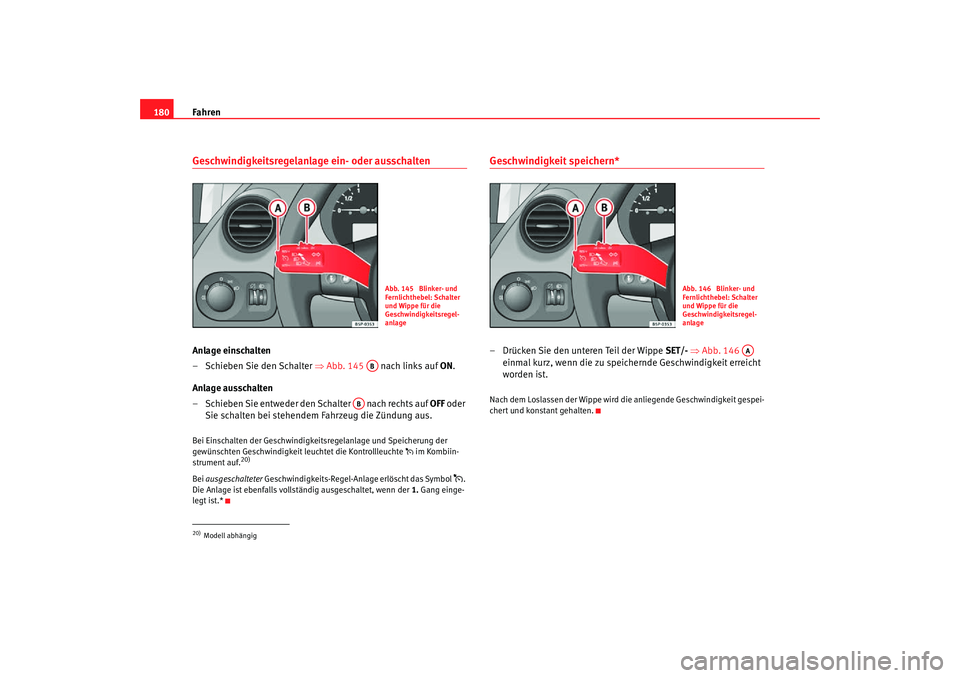

Fahren
180Geschwindigkeitsregelanlage ein- oder ausschaltenAnlage einschalten
– Schieben Sie den Schalter ⇒ Abb. 145 nach links auf ON.
Anlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
Sie schalten bei stehendem Fahrzeug die Zündung aus.Bei Einschalten der Geschwindigkei tsregelanlage und Speicherung der
gewünschten Geschwindigkeit leuchtet die Kontrollleuchte  im Kombiin-
strument auf.
20)
Bei ausgeschalteter Geschwindigkeits-Regel-Anlage erlöscht das Symbol
.
Die Anlage ist ebenfalls vollständig ausgeschaltet, wenn der 1. Gang einge-
legt ist.*
Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET/- ⇒ Abb. 146
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
20)Modell abhängig
Abb. 145 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AB
Abb. 146 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
toledo aleman.book Seite 180 Mittwoch, 11. April 2007 9:50 09

Fahren181
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

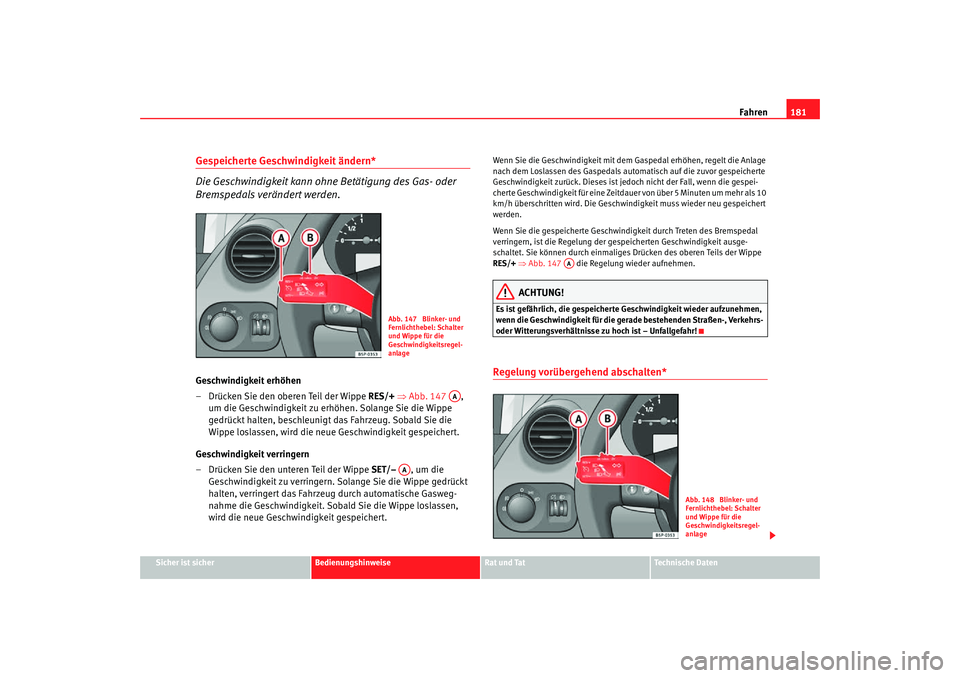

Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES/+ ⇒ Abb. 147 ,
um die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET/– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Wenn Sie die Geschwindigkei t mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist je doch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwindigkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedal
verringern, ist die Regelung der ges peicherten Geschwindigkeit ausge-
schaltet. Sie können durch einmaliges Drücken des oberen Teils der Wippe
RES/+ ⇒ Abb. 147 die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Regelung vorübergehend abschalten*
Abb. 147 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
AA
AA
Abb. 148 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
toledo aleman.book Seite 181 Mittwoch, 11. April 2007 9:50 09

Fahren

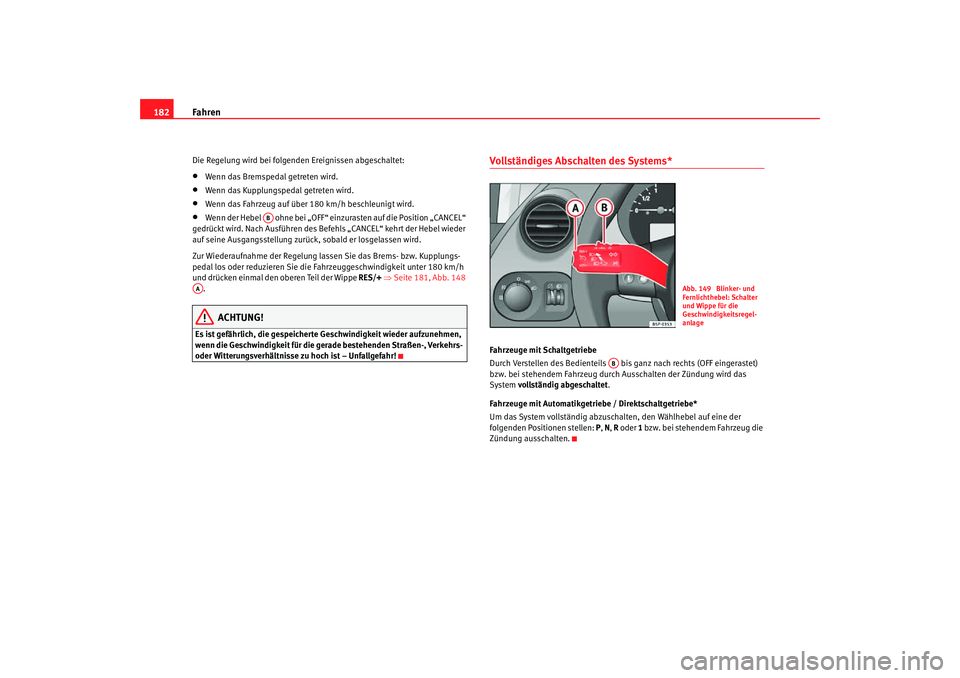

182Die Regelung wird bei folgenden Ereignissen abgeschaltet:•
Wenn das Bremspedal getreten wird.
•
Wenn das Kupplungspedal getreten wird.
•
Wenn das Fahrzeug auf über 180 km/h beschleunigt wird.
•
Wenn der Hebel ohne bei „OFF“ einzurasten auf die Position „CANCEL“
gedrückt wird. Nach Ausführen des Befehls „CANCEL“ kehrt der Hebel wieder
auf seine Ausgangsstellung zurück, sobald er losgelassen wird.
Zur Wiederaufnahme der Regelung lassen Sie das Brems- bzw. Kupplungs-
pedal los oder reduzieren Sie die Fahrzeuggeschwindigkeit unter 180 km/h
und drücken einmal den oberen Teil der Wippe RES/+ ⇒ Seite 181, Abb. 148
.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
Vollständiges Abschalten des Systems*Fahrzeuge mit Schaltgetriebe
Durch Verstellen des Bedienteils bis ganz nach rechts (OFF eingerastet)
bzw. bei stehendem Fahrzeug durch Ausschalten der Zündung wird das
System vollständig abgeschaltet .
Fahrzeuge mit Automatikgetriebe / Direktschaltgetriebe*
Um das System vollständig abzuschalten, den Wählhebel auf eine der
folgenden Positionen stellen: P, N , R oder 1 bzw. bei stehendem Fahrzeug die
Zündung ausschalten.
AB
AA
Abb. 149 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
toledo aleman.book Seite 182 Mittwoch, 11. April 2007 9:50 09
