2007 Seat Ibiza 5D Betriebsanleitung (in German)

Fahren143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Der Rückwärtsgang darf nur eingelegt
werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und ei ngeschalteter Zündung leuchten die
Rückfahrscheinwerfer.
ACHTUNG!
•
Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung,
sobald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.
•
Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!Hinweis
•
Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Schaltgabeln im Getriebe und kann so
auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.
•
Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch, um
unnötigen Verschleiß und Be schädigungen zu vermeiden.
•
Halten Sie das Fahrzeug an Steigung en nicht mit „schleifender“ Kupplung
fest. Dies führt zu vorzeitigem Verschleiß und zu einer Beschädigung der
Kupplung.
Automatikgetriebe*Fahrprogramme
Das Automatikgetriebe hat zwei Fahrprogramme.Die Getriebesteuerung ist mit zwei Fahrprogrammen ausgestattet. Abhängig
vom Fahrer oder von der Fahrsituation wird ein ökonomisches, d.h. verbraus-
orientiertes Programm, oder ein eher „sportives“ Programm gewählt.
Die Programmauswahl erfolgt je nach Betätigung des Gaspedals automa-
tisch.•
Betätigen Sie das Gaspedal langsam oder normal, wird durch frühes
Hochschalten und späteres Herunterschalten verbrauchsorientiert gefahren.
•
Betätigen Sie das Gaspedal schnell, wird durch spätes Hochschalten ein
„sportiveres“ Fahrprogramm gewählt.
Abb. 102 Ausschnitt aus
der Mittelkonsole: Wähl-
hebel vom Automatikge-
triebe
IBI_ALE_0707 Seite 143 Freitag, 3. August 2007 1:26 13

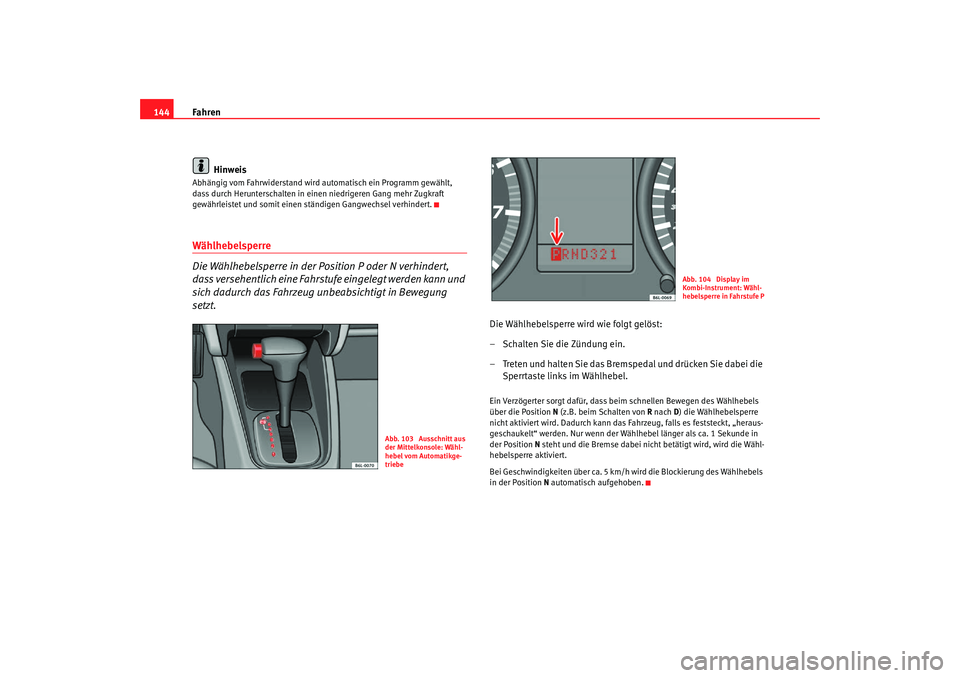

Fahren
144
HinweisAbhängig vom Fahrwiderstand wird automatisch ein Programm gewählt,
dass durch Herunterschalten in eine n niedrigeren Gang mehr Zugkraft
gewährleistet und somit einen st ändigen Gangwechsel verhindert.Wählhebelsperre
Die Wählhebelsperre in der Position P oder N verhindert,
dass versehentlich eine Fahrstufe eingelegt werden kann und
sich dadurch das Fahrzeug unbeabsichtigt in Bewegung
setzt.
Die Wählhebelsperre wird wie folgt gelöst:
– Schalten Sie die Zündung ein.
– Treten und halten Sie das Bremspedal und drücken Sie dabei die
Sperrtaste links im Wählhebel.Ein Verzögerter sorgt dafür, dass beim schnellen Bewegen des Wählhebels
über die Position N (z.B. beim Schalten von R nach D) die Wählhebelsperre
nicht aktiviert wird. Dadurch kann das Fahrzeug, falls es feststeckt, „heraus-
geschaukelt“ werden. Nur wenn der Wählhebel länger als ca. 1 Sekunde in
der Position N steht und die Bremse dabei nicht betätigt wird, wird die Wähl-
hebelsperre aktiviert.
Bei Geschwindigkeiten über ca. 5 km/h wird die Blockierung des Wählhebels
in der Position N automatisch aufgehoben.
Abb. 103 Ausschnitt aus
der Mittelkonsole: Wähl-
hebel vom Automatikge-
triebe
Abb. 104 Display im
Kombi-Instrument: Wähl-
hebelsperre in Fahrstufe P
IBI_ALE_0707 Seite 144 Freitag, 3. August 2007 1:26 13

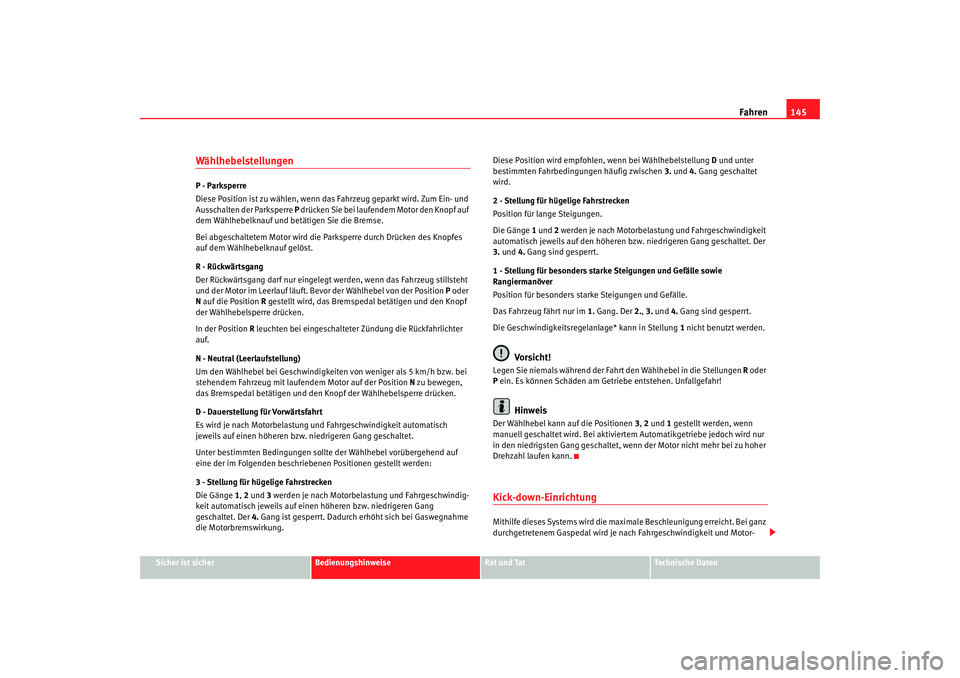

Fahren145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
WählhebelstellungenP - Parksperre
Diese Position ist zu wählen, wenn das Fahrzeug geparkt wird. Zum Ein- und
Ausschalten der Parksperre P drücken Sie bei laufendem Motor den Knopf auf
dem Wählhebelknauf und betätigen Sie die Bremse.
Bei abgeschaltetem Motor wird die Parksperre durch Drücken des Knopfes
auf dem Wählhebelknauf gelöst.
R - Rückwärtsgang
Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht
und der Motor im Leerlauf läuft. Bevor der Wählhebel von der Position P oder
N auf die Position R gestellt wird, das Bremspedal betätigen und den Knopf
der Wählhebelsperre drücken.
In der Position R leuchten bei eingeschalteter Zündung die Rückfahrlichter
auf.
N - Neutral (Leerlaufstellung)
Um den Wählhebel bei Geschwindigkeite n von weniger als 5 km/h bzw. bei
stehendem Fahrzeug mit laufendem Motor auf der Position N zu bewegen,
das Bremspedal betätigen und den Knopf der Wählhebelsperre drücken.
D - Dauerstellung für Vorwärtsfahrt
Es wird je nach Motorbelastung und Fahrgeschwindigkeit automatisch
jeweils auf einen höheren bzw. niedrigeren Gang geschaltet.
Unter bestimmten Bedingungen sollt e der Wählhebel vorübergehend auf
eine der im Folgenden beschriebenen Positionen gestellt werden:
3 - Stellung für hügelige Fahrstrecken
Die Gänge 1, 2 und 3 werden je nach Motorbelastung und Fahrgeschwindig-
keit automatisch jeweils auf einen höheren bzw. niedrigeren Gang
geschaltet. Der 4. Gang ist gesperrt. Dadurch erhöht sich bei Gaswegnahme
die Motorbremswirkung. Diese Position wird empfohle
n, wenn bei Wählhebelstellung D und unter
bestimmten Fahrbedingung en häufig zwischen 3. und 4. Gang geschaltet
wird.
2 - Stellung für hügelige Fahrstrecken
Position für lange Steigungen.
Die Gänge 1 und 2 werden je nach Motorbelastung und Fahrgeschwindigkeit
automatisch jeweils auf den höheren bzw. niedrigeren Gang geschaltet. Der
3. und 4. Gang sind gesperrt.
1 - Stellung für besonders starke Steigungen und Gefälle sowie
Rangiermanöver
Position für besonders starke Steigungen und Gefälle.
Das Fahrzeug fährt nur im 1. Gang. Der 2., 3. und 4. Gang sind gesperrt.
Die Geschwindigkeitsregelanlage* kann in Stellung 1 nicht benutzt werden.
Vorsicht!
Legen Sie niemals während der Fahrt den Wählhebel in die Stellungen R oder
P ein. Es können Schäden am Getriebe entstehen. Unfallgefahr!
Hinweis
Der Wählhebel kann auf die Positionen 3, 2 und 1 gestellt werden, wenn
manuell geschaltet wird. Bei aktiviertem Automatikgetriebe jedoch wird nur
in den niedrigsten Gang geschaltet, we nn der Motor nicht mehr bei zu hoher
Drehzahl laufen kann.Kick-down-EinrichtungMithilfe dieses Systems wird die maximale Beschleunigung erreicht. Bei ganz
durchgetretenem Gaspedal wird je nach Fahrgeschwindigkeit und Motor-
IBI_ALE_0707 Seite 145 Freitag, 3. August 2007 1:26 13

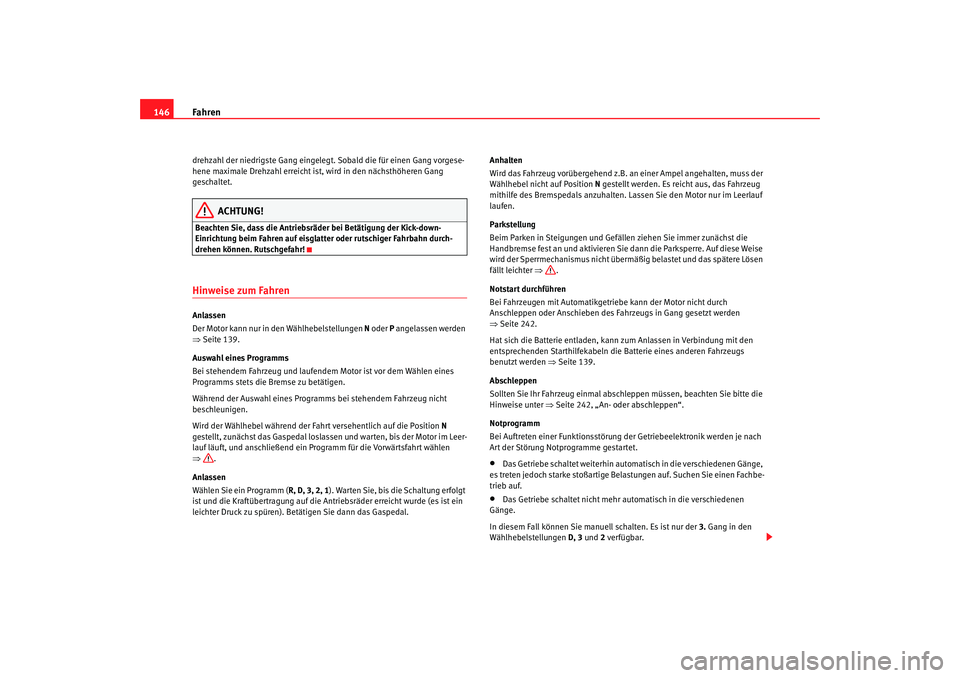

Fahren
146drehzahl der niedrigste Gang eingelegt. Sobald die für einen Gang vorgese-
hene maximale Drehzahl erreicht is t, wird in den nächsthöheren Gang
geschaltet.
ACHTUNG!
Beachten Sie, dass die Antriebsrä der bei Betätigung der Kick-down-
Einrichtung beim Fahren auf eisglatter oder rutschiger Fahrbahn durch-
drehen können. Rutschgefahr!Hinweise zum FahrenAnlassen
Der Motor kann nur in den Wählhebelstellungen N oder P angelassen werden
⇒ Seite 139.
Auswahl eines Programms
Bei stehendem Fahrzeug und laufendem Motor ist vor dem Wählen eines
Programms stets die Bremse zu betätigen.
Während der Auswahl eines Programms bei stehendem Fahrzeug nicht
beschleunigen.
Wird der Wählhebel während der Fahrt versehentlich auf die Position N
gestellt, zunächst das Gaspedal loslassen und warten, bis der Motor im Leer-
lauf läuft, und anschließend ein Programm für die Vorwärtsfahrt wählen
⇒ .
Anlassen
Wählen Sie ein Programm ( R, D, 3, 2, 1). Warten Sie, bis die Schaltung erfolgt
ist und die Kraftübertragung auf die Antriebsräder erreicht wurde (es ist ein
leichter Druck zu spüren). Betätigen Sie dann das Gaspedal. Anhalten
Wird das Fahrzeug vorübergehend z.B. an einer Ampel angehalten, muss der
Wählhebel nicht auf Position
N gestellt werden. Es reicht aus, das Fahrzeug
mithilfe des Bremspedals anzuhalten. Lassen Sie den Motor nur im Leerlauf
laufen.
Parkstellung
Beim Parken in Steigungen und Gefällen ziehen Sie immer zunächst die
Handbremse fest an und aktivieren Sie dann die Parksperre. Auf diese Weise
wird der Sperrmechanismus nicht übermäßig belastet und das spätere Lösen
fällt leichter ⇒.
Notstart durchführen
Bei Fahrzeugen mit Automatikgetri ebe kann der Motor nicht durch
Anschleppen oder Anschieben des Fahrzeugs in Gang gesetzt werden
⇒ Seite 242.
Hat sich die Batterie entladen, kann zum Anlassen in Verbindung mit den
entsprechenden Starthilfekabeln die Batterie eines anderen Fahrzeugs
benutzt werden ⇒Seite 139.
Abschleppen
Sollten Sie Ihr Fahrzeug einmal abschleppen müssen, beachten Sie bitte die
Hinweise unter ⇒Seite 242, „An- oder abschleppen“.
Notprogramm
Bei Auftreten einer Funktionsstörung de r Getriebeelektronik werden je nach
Art der Störung Notprogramme gestartet.
•
Das Getriebe schaltet weiterhin automatisch in die verschiedenen Gänge,
es treten jedoch starke stoßartige Belastungen auf. Suchen Sie einen Fachbe-
trieb auf.
•
Das Getriebe schaltet nicht mehr automatisch in die verschiedenen
Gänge.
In diesem Fall können Sie manuell schalten. Es ist nur der 3. Gang in den
Wählhebelstellungen D, 3 und 2 verfügbar.
IBI_ALE_0707 Seite 146 Freitag, 3. August 2007 1:26 13

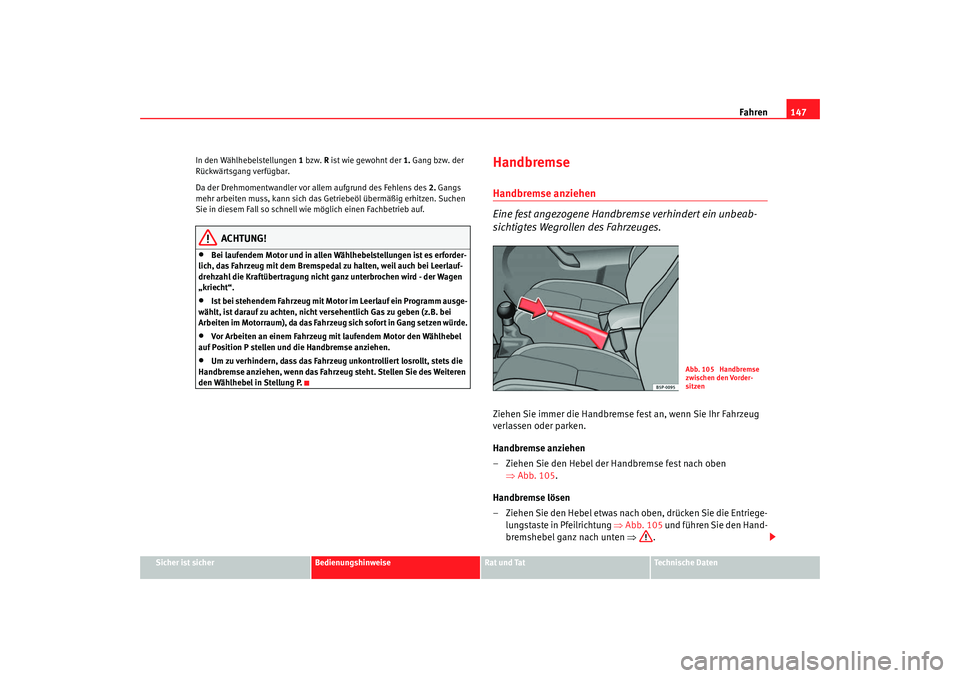

Fahren147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
In den Wählhebelstellungen
1 bzw. R ist wie gewohnt der 1. Gang bzw. der
Rückwärtsgang verfügbar.
Da der Drehmomentwandler vor allem aufgrund des Fehlens des 2. Gangs
mehr arbeiten muss, kann sich das Getriebeöl übermäßig erhitzen. Suchen
Sie in diesem Fall so schnell wie möglich einen Fachbetrieb auf.
ACHTUNG!
•
Bei laufendem Motor und in allen Wählhebelstellungen ist es erforder-
lich, das Fahrzeug mit dem Bremspedal zu halten, weil auch bei Leerlauf-
drehzahl die Kraftübertragung nicht ganz unterbrochen wird - der Wagen
„kriecht“.
•
Ist bei stehendem Fahrzeug mit Mo tor im Leerlauf ein Programm ausge-
wählt, ist darauf zu achten, nicht versehentlich Gas zu geben (z.B. bei
Arbeiten im Motorraum), da das Fahrzeug sich sofort in Gang setzen würde.
•
Vor Arbeiten an einem Fahrzeug mit laufendem Motor den Wählhebel
auf Position P stellen und die Handbremse anziehen.
•
Um zu verhindern, dass das Fahrzeug unkontrolliert losrollt, stets die
Handbremse anziehen, wenn das Fahrzeug steht. Stellen Sie des Weiteren
den Wählhebel in Stellung P.
HandbremseHandbremse anziehen
Eine fest angezogene Handbremse verhindert ein unbeab-
sichtigtes Wegrollen des Fahrzeuges.Ziehen Sie immer die Handbremse fest an, wenn Sie Ihr Fahrzeug
verlassen oder parken.
Handbremse anziehen
– Ziehen Sie den Hebel der Handbremse fest nach oben ⇒Abb. 105 .
Handbremse lösen
– Ziehen Sie den Hebel etwas nach oben, drücken Sie die Entriege- lungstaste in Pfeilrichtung ⇒Abb. 105 und führen Sie den Hand-
bremshebel ganz nach unten ⇒.
Abb. 105 Handbremse
zwischen den Vorder-
sitzen
IBI_ALE_0707 Seite 147 Freitag, 3. August 2007 1:26 13

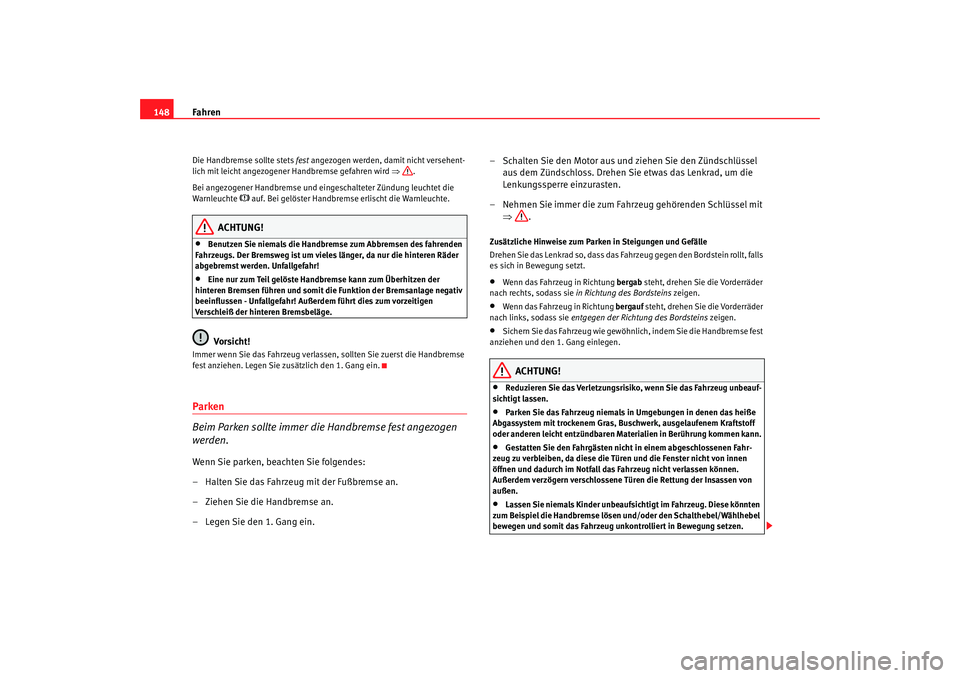

Fahren
148Die Handbremse sollte stets fest angezogen werden, damit nicht versehent-
lich mit leicht angezogener Handbremse gefahren wird ⇒.
Bei angezogener Handbremse und eingeschalteter Zündung leuchtet die
Warnleuchte
 auf. Bei gelöster Handbremse erlischt die Warnleuchte.
ACHTUNG!
•
Benutzen Sie niemals die Handbremse zum Abbremsen des fahrenden
Fahrzeugs. Der Bremsweg ist um vieles länger, da nur die hinteren Räder
abgebremst werden. Unfallgefahr!
•
Eine nur zum Teil gelöste Hand bremse kann zum Überhitzen der
hinteren Bremsen führen und somit die Funktion der Bremsanlage negativ
beeinflussen - Unfallgefahr! Außerdem führt dies zum vorzeitigen
Verschleiß der hinteren Bremsbeläge.Vorsicht!
Immer wenn Sie das Fahrzeug verlassen, sollten Sie zuerst die Handbremse
fest anziehen. Legen Sie zusätzlich den 1. Gang ein.Parken
Beim Parken sollte immer die Handbremse fest angezogen
werden.Wenn Sie parken, beachten Sie folgendes:
– Halten Sie das Fahrzeug mit der Fußbremse an.
– Ziehen Sie die Handbremse an.
– Legen Sie den 1. Gang ein. – Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
aus dem Zündschloss. Drehen Sie etwas das Lenkrad, um die
Lenkungssperre einzurasten.
– Nehmen Sie immer die zum Fahrzeug gehörenden Schlüssel mit ⇒ .
Zusätzliche Hinweise zum Parken in Steigungen und Gefälle
Drehen Sie das Lenkrad so, dass das Fahrzeug gegen den Bordstein rollt, falls
es sich in Bewegung setzt.•
Wenn das Fahrzeug in Richtung bergab steht, drehen Sie die Vorderräder
nach rechts, sodass sie in Richtung des Bordsteins zeigen.
•
Wenn das Fahrzeug in Richtung bergauf steht, drehen Sie die Vorderräder
nach links, sodass sie entgegen der Richtung des Bordsteins zeigen.
•
Sichern Sie das Fahrzeug wie gewöhnlich, indem Sie die Handbremse fest
anziehen und den 1. Gang einlegen.
ACHTUNG!
•
Reduzieren Sie das Verletzungsrisiko, wenn Sie das Fahrzeug unbeauf-
sichtigt lassen.
•
Parken Sie das Fahrzeug niemals in Umgebungen in denen das heiße
Abgassystem mit trockenem Gras, Buschwerk, ausgelaufenem Kraftstoff
oder anderen leicht entzündbaren Ma terialien in Berührung kommen kann.
•
Gestatten Sie den Fahrgästen nicht in einem abgeschlossenen Fahr-
zeug zu verbleiben, da diese die Türen und die Fenster nicht von innen
öffnen und dadurch im Notfall das Fahrzeug nicht verlassen können.
Außerdem verzögern verschlossene Türen die Rettung der Insassen von
außen.
•
Lassen Sie niemals Kinder unbeaufsichtigt im Fahrzeug. Diese könnten
zum Beispiel die Handbremse lösen und/oder den Schalthebel/Wählhebel
bewegen und somit das Fahrzeug unkontrolliert in Bewegung setzen.
IBI_ALE_0707 Seite 148 Freitag, 3. August 2007 1:26 13

Fahren149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
Geschwindigkeitsregelanlage (GRA)*Beschreibung
Die Geschwindigkeitsregelanlage hält eine eingestellte
Geschwindigkeit im Bereich von ca. 30 km/h bis 180 km/h
konstant.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.•
Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z. B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!
•
Um ein unbeabsichtigtes Benutzen der GRA zu verhindern, schalten Sie
die Anlage nach Benutzung immer aus.
•
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
Hinweis
Bei Fahrten im Gefälle kann die Geschwindigkeitsregelanlage die Fahrzeug-
geschwindigkeit nicht konstant halten. Durch das Eigengewicht des Fahr-
zeuges erhöht sich die Geschwindigkeit. Bremsen Sie das Fahrzeug mit der
Fußbremse ab.Geschwindigkeitsregelanlage ein- oder ausschaltenGeschwindigkeitsregelanlage einschalten
– Schieben Sie den Schalter ⇒Abb. 106 nach links auf ON.
Geschwindigkeitsregelanlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
Sie schalten bei stehendem Fahrzeug die Zündung aus.
ACHTUNG! Fortsetzung
Abb. 106 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
AA
IBI_ALE_0707 Seite 149 Freitag, 3. August 2007 1:26 13

Fahren

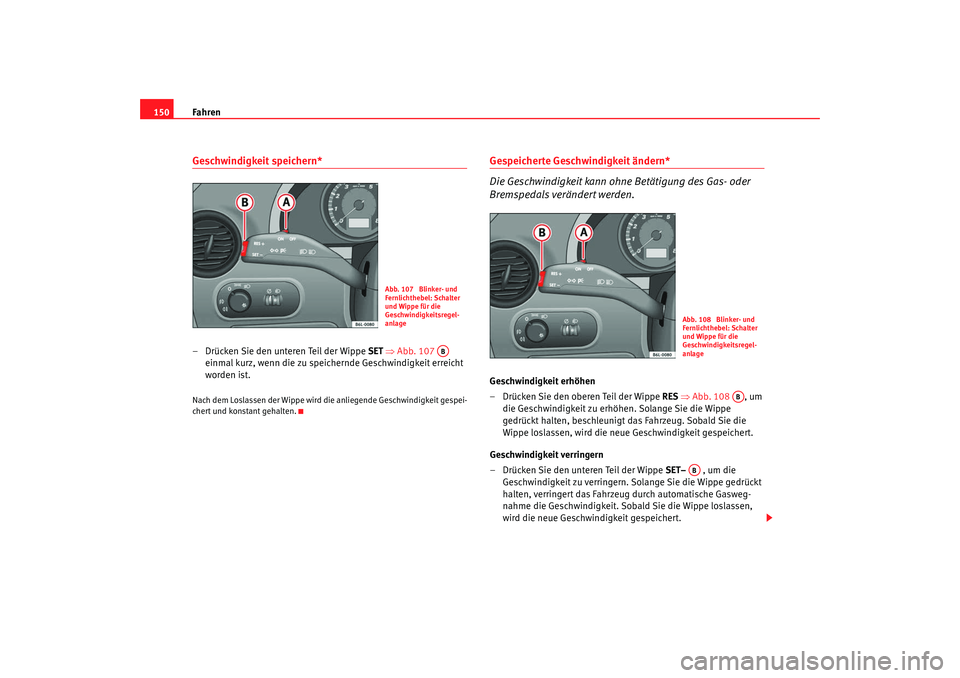

150Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET ⇒ Abb. 107
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES ⇒ Abb. 108 , um
die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Abb. 107 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
Abb. 108 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AB
IBI_ALE_0707 Seite 150 Freitag, 3. August 2007 1:26 13
