2007 Seat Ibiza 5D Betriebsanleitung (in German)

Auf und zu95
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Das Schiebe-/Ausstelldach ist mit einer Kraftbegrenzung
ausgestattet, die
verhindert, dass größere Objekte beim Schließen des Daches gequetscht
werden. Die Kraftbegrenzu ng verhindert nicht, dass Finger mit dem Solar-
dach eingeklemmt werden können. Wenn etwas das Schiebe-/Ausstelldach
beim Schließen blockiert, stoppt es und öffnet sich sofort wieder.
Ein durch Kraftbegrenzung wiederholt geöffnetes Schiebe-/Ausstelldach
können Sie dann schließen, wenn Sie de n Drehschalter solange in Stellung
⇒ Abb. 55 vorne drücken, bis das Schiebe-/Ausstelldach vollständig
geschlossen ist. Dabei ist zu beachten, dass das Schiebe-/Ausstelldach jetzt
ohne Kraftbegrenzung schließt.
Betätigung bei einer Störung
Im Falle einer Störung kann das Schiebedach auch von Hand geschlossen
werden.
•
Setzen Sie hinten einen Schraubenzieher an und nehmen Sie die Kunst-
stoffabdeckung ab.
•
Nehmen Sie die Kurbel aus der Halte rung in der Abdeckung, setzen Sie
sie bis zum Anschlag in die Öffnung ein (dabei den Widerstand der Feder
überwinden) und schließen Sie dann das Schiebedach.
•
Setzen Sie die Kurbel wieder in ihre Halterung ein, und bringen Sie die
Abdeckung wieder an.
AA
IBI_ALE_0707 Seite 95 Freitag, 3. August 2007 1:26 13

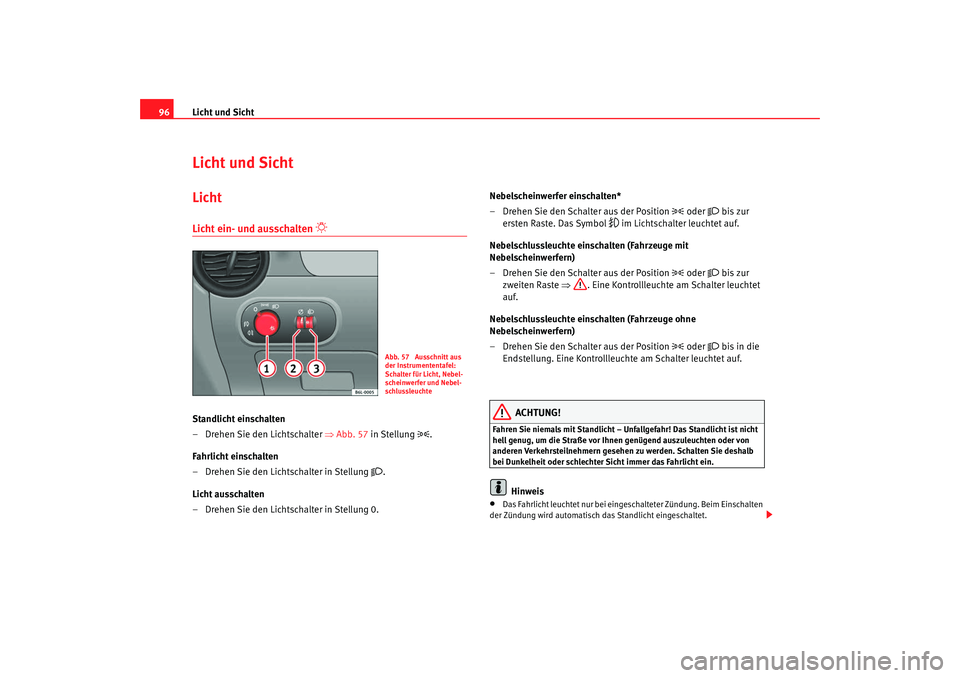

Licht und Sicht
96Licht und SichtLichtLicht ein- und ausschalten


Standlicht einschalten
– Drehen Sie den Lichtschalter ⇒Abb. 57 in Stellung

.
Fahrlicht einschalten
– Drehen Sie den Lichtschalter in Stellung

.
Licht ausschalten
– Drehen Sie den Lichtschalter in Stellung 0. Nebelscheinwerfer einschalten*
– Drehen Sie den Schalter aus der Position

oder

bis zur
ersten Raste. Das Symbol
 im Lichtschalter leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge mit
Nebelscheinwerfern)
– Drehen Sie den Schalter aus der Position

oder

bis zur
zweiten Raste ⇒. Eine Kontrollleuchte am Schalter leuchtet
auf.
Nebelschlussleuchte einschalten (Fahrzeuge ohne
Nebelscheinwerfern)
– Drehen Sie den Schalter aus der Position

oder

bis in die
Endstellung. Eine Kontrollleuchte am Schalter leuchtet auf.
ACHTUNG!
Fahren Sie niemals mit Standlicht – Unfallgefahr! Das Standlicht ist nicht
hell genug, um die Straße vor Ihnen genügend auszuleuchten oder von
anderen Verkehrsteilnehmern gesehen zu werden. Schalten Sie deshalb
bei Dunkelheit oder schlechter Sicht immer das Fahrlicht ein.
Hinweis
•
Das Fahrlicht leuchtet nur bei eingeschalteter Zündung. Beim Einschalten
der Zündung wird automatisch das Standlicht eingeschaltet.
Abb. 57 Ausschnitt aus
der Instrumententafel:
Schalter für Licht, Nebel-
scheinwerfer und Nebel-
schlussleuchte
IBI_ALE_0707 Seite 96 Freitag, 3. August 2007 1:26 13

Licht und Sicht97
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

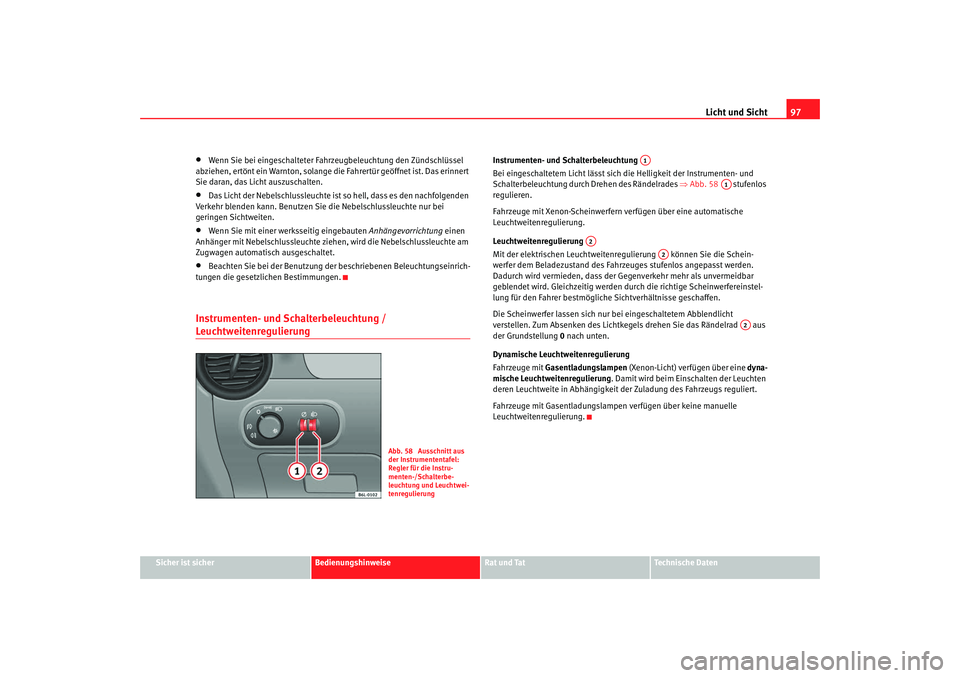

Wenn Sie bei eingeschalteter Fahr zeugbeleuchtung den Zündschlüssel
abziehen, ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert
Sie daran, das Licht auszuschalten.
•
Das Licht der Nebelschlussleuchte ist so hell, dass es den nachfolgenden
Verkehr blenden kann. Benutzen Sie die Nebelschlussleuchte nur bei
geringen Sichtweiten.
•
Wenn Sie mit einer werksseitig eingebauten Anhängevorrichtung einen
Anhänger mit Nebelschlussleuchte ziehen, wird die Nebelschlussleuchte am
Zugwagen automatisch ausgeschaltet.
•
Beachten Sie bei der Benutzung de r beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung
Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 58 stufenlos
regulieren.
Fahrzeuge mit Xenon-Scheinwerfern ve rfügen über eine automatische
Leuchtweitenregulierung.
Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenre gulierung können Sie die Schein-
werfer dem Beladezustand des Fahrzeuges stufenlos angepasst werden.
Dadurch wird vermieden, dass der Gegenverkehr mehr als unvermeidbar
geblendet wird. Gleichzeitig werden durch die richtige Scheinwerfereinstel-
lung für den Fahrer bestmögliche Sichtverhältnisse geschaffen.
Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung 0 nach unten.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen (Xenon-Licht) verfügen über eine dyna-
mische Leuchtweitenregulierung . Damit wird beim Einschalten der Leuchten
deren Leuchtweite in Ab hängigkeit der Zuladung des Fahrzeugs reguliert.
Fahrzeuge mit Gasentladungslampen verfügen über keine manuelle
Leuchtweitenregulierung.
Abb. 58 Ausschnitt aus
der Instrumententafel:
Regler für die Instru-
menten-/Schalterbe-
leuchtung und Leuchtwei-
tenregulierung
A1
A1
A2
A2
A2
IBI_ALE_0707 Seite 97 Freitag, 3. August 2007 1:26 13

Licht und Sicht
98Heckscheibenheizung

Die Heckscheibenheizung funktioniert nur bei laufendem Motor. Nach dem
Einschalten der Heckscheibenheizung le uchtet eine Kontrollleuchte am
Schalter auf.
Nach Ablauf von 20 Minuten wird die Heckscheibenheizung automatisch
abgeschaltet. Wird nach 20 Minuten die Taste erneut gedrückt, ist die Heck-
scheibenheizung permanent in Betrieb bis die Zündung ausgeschaltet wird.
Umwelthinweis
Die Heckscheibenheizung sollte abgeschaltet werden, sobald die Scheibe
wieder klar ist. Der verringerte Stromv erbrauch wirkt sich günstig auf den
Kraftstoffverbrauch aus.
Hinweis
Um die Batterie nicht unnötig zu belasten, kann die Heckscheibenheizung
automatisch vorübergehend abgeschaltet werden, bis die normalen
Betriebsbedingungen wiederhergestellt sind.Warnblinkanlage


Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden Verkehr ab.
Abb. 59 Instrumen-
tentafel: Schalter Heck-
scheibenheizung
Abb. 60 Ausschnitt aus
der Instrumententafel:
Schalter für die Warn-
blinkanlage
IBI_ALE_0707 Seite 98 Freitag, 3. August 2007 1:26 13

Licht und Sicht99
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

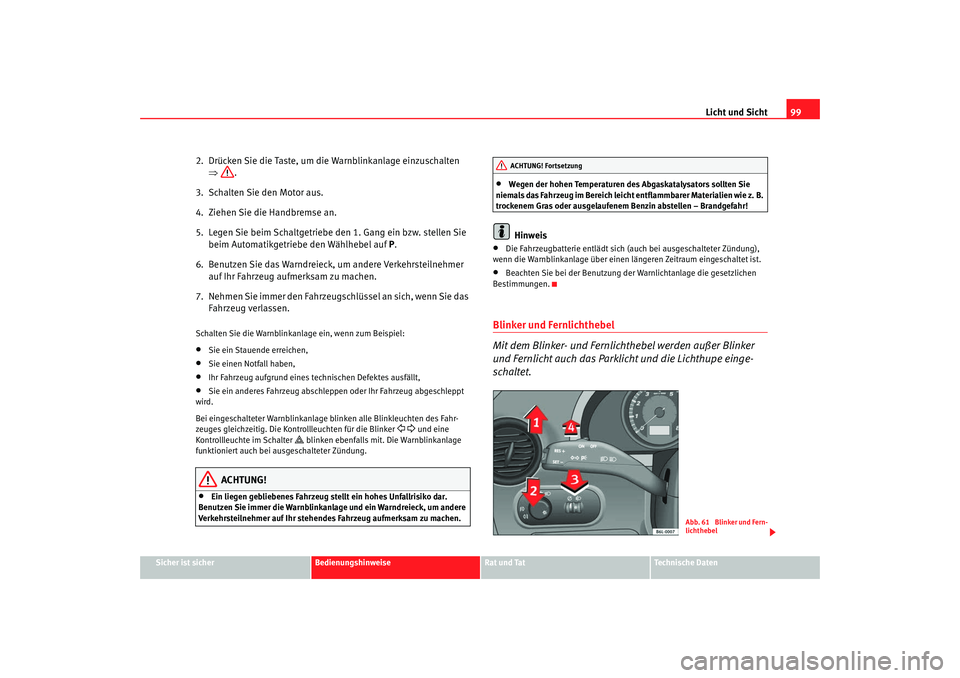

2. Drücken Sie die Taste, um die Warnblinkanlage einzuschalten
⇒ .
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P .
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•
Sie ein Stauende erreichen,
•
Sie einen Notfall haben,
•
Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,
•
Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Die Kontrollleuchten für die Blinker
  und eine
Kontrollleuchte im Schalter
 blinken ebenfalls mit. Die Warnblinkanlage
funktioniert auch bei ausgeschalteter Zündung.
ACHTUNG!
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehende s Fahrzeug aufmerksam zu machen.
•
Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien wie z. B.
trockenem Gras oder ausgelaufenem Benzin abstellen – Brandgefahr!Hinweis
•
Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.
•
Beachten Sie bei der Benutzung der Warnlichtanlage die gesetzlichen
Bestimmungen.
Blinker und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.
ACHTUNG! Fortsetzung
Abb. 61 Blinker und Fern-
lichthebel
IBI_ALE_0707 Seite 99 Freitag, 3. August 2007 1:26 13

Licht und Sicht
100

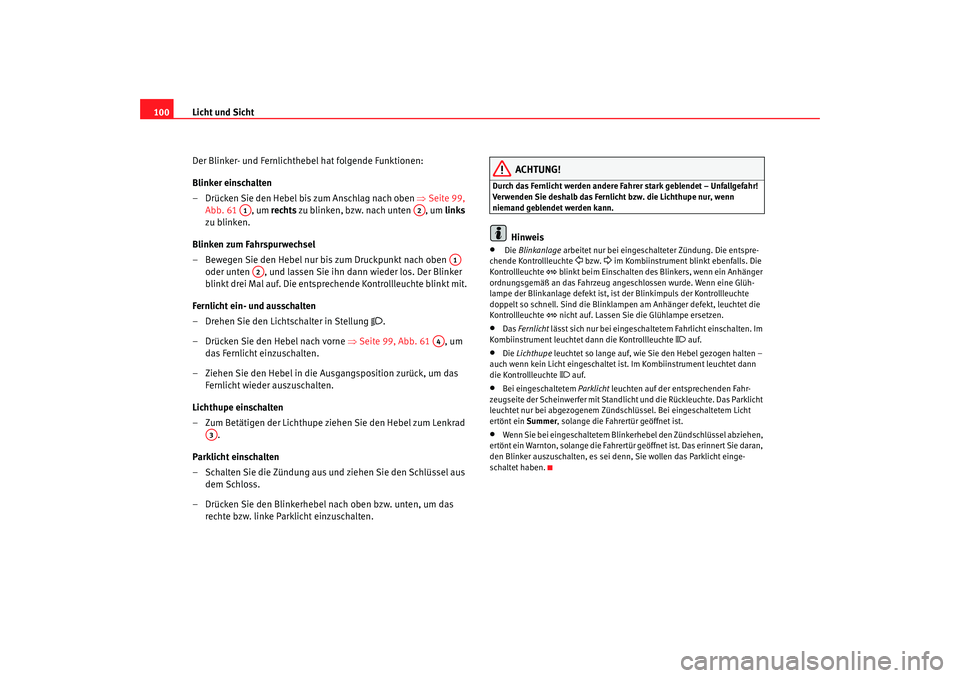

Der Blinker- und Fernlichthebel hat folgende Funktionen:
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒Seite 99,
Abb. 61 , um rechts zu blinken, bzw. nach unten , um links
zu blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt drei Mal auf. Die entsprechende Kontrollleuchte blinkt mit.
Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung

.
– Drücken Sie den Hebel nach vorne ⇒Seite 99, Abb. 61 , um
das Fernlicht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe einschalten
– Zum Betätigen der Lichthupe zi ehen Sie den Hebel zum Lenkrad
.
Parklicht einschalten
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
•
Die Blinkanlage arbeitet nur bei eingescha lteter Zündung. Die entspre-
chende Kontrollleuchte
 bzw.
 im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinklam pen am Anhänger defekt, leuchtet die
Kontrollleuchte  nicht auf. Lassen Sie die Glühlampe ersetzen.
•
Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
 auf.
•
Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet is t. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
 auf.
•
Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer, solange die Fahrertür geöffnet ist.
•
Wenn Sie bei eingeschaltetem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A1
A2
A1
A2
A4
A3
IBI_ALE_0707 Seite 100 Freitag, 3. August 2007 1:26 13

Licht und Sicht101
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

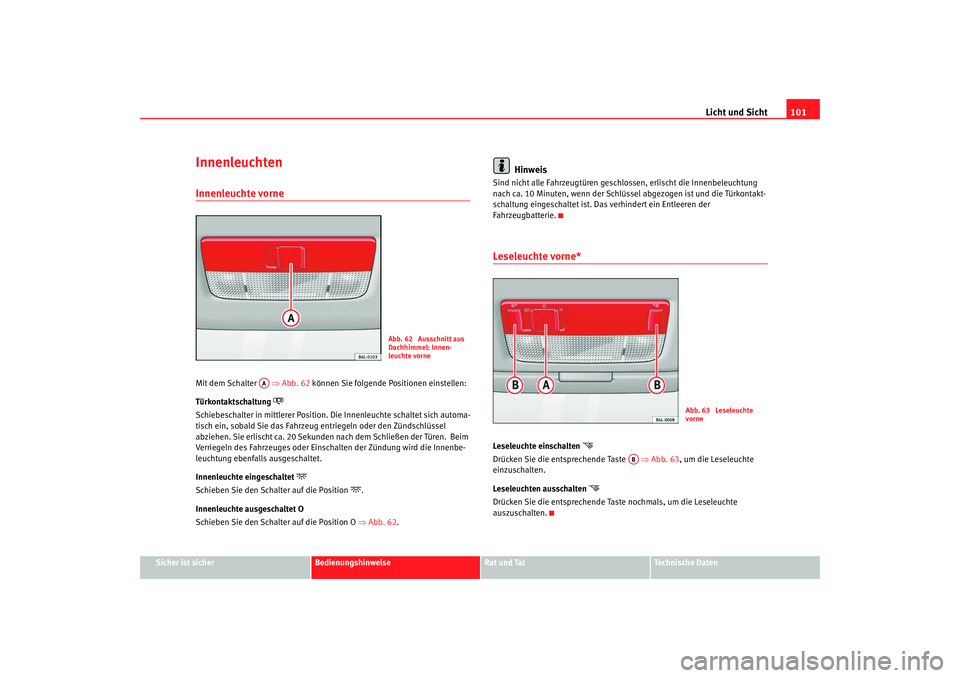

InnenleuchtenInnenleuchte vorne Mit dem Schalter ⇒Abb. 62 können Sie folgende Positionen einstellen:
Türkontaktschaltung

Schiebeschalter in mittlerer Position. Di e Innenleuchte schaltet sich automa-
tisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte eingeschaltet

Schieben Sie den Schalter auf die Position
.
Innenleuchte ausgeschaltet O
Schieben Sie den Schalter auf die Position O ⇒ Abb. 62.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchte vorne*Leseleuchte einschalten

Drücken Sie die entsprechende Taste ⇒ Abb. 63, um die Leseleuchte
einzuschalten.
Leseleuchten ausschalten

Drücken Sie die entsprechende Taste nochmals, um die Leseleuchte
auszuschalten.
Abb. 62 Ausschnitt aus
Dachhimmel: Innen-
leuchte vorne
AA
Abb. 63 Leseleuchte
vorne
AB
IBI_ALE_0707 Seite 101 Freitag, 3. August 2007 1:26 13

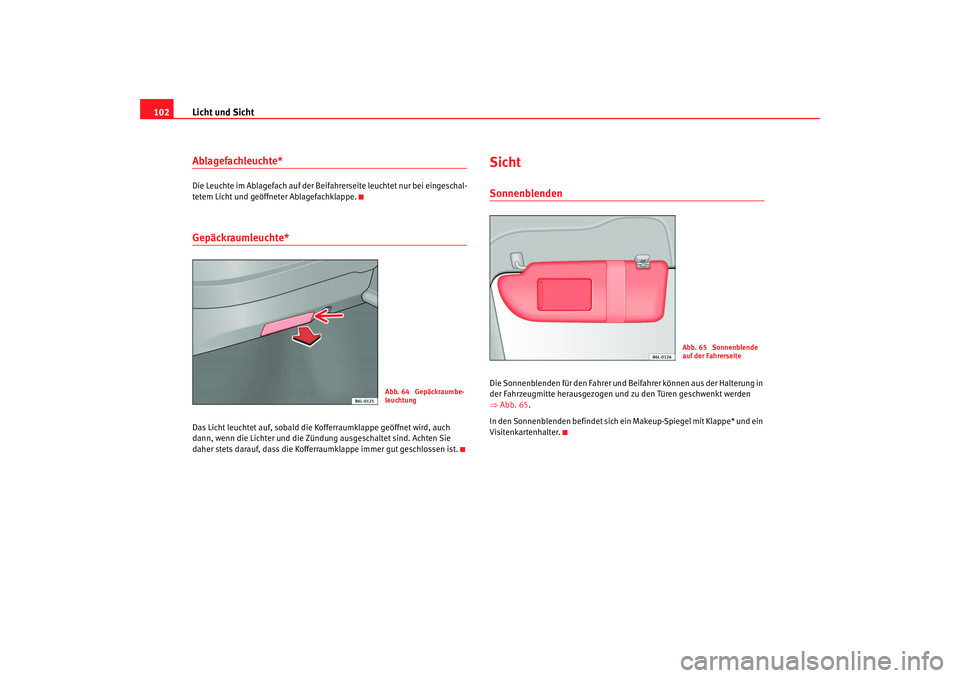

Licht und Sicht
102Ablagefachleuchte*Die Leuchte im Ablagefach auf der Beifahrerseite leuchtet nur bei eingeschal-
tetem Licht und geöffneter Ablagefachklappe.Gepäckraumleuchte*Das Licht leuchtet auf, sobald die Kofferraumklappe geöffnet wird, auch
dann, wenn die Lichter und die Zündung ausgeschaltet sind. Achten Sie
daher stets darauf, dass die Kofferraumklappe immer gut geschlossen ist.
SichtSonnenblendenDie Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒ Abb. 65.
In den Sonnenblenden befindet sich ei n Makeup-Spiegel mit Klappe* und ein
Visitenkartenhalter.
Abb. 64 Gepäckraumbe-
leuchtung
Abb. 65 Sonnenblende
auf der Fahrerseite
IBI_ALE_0707 Seite 102 Freitag, 3. August 2007 1:26 13
