2007 Seat Ibiza 5D Betriebsanleitung (in German)

Klima127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

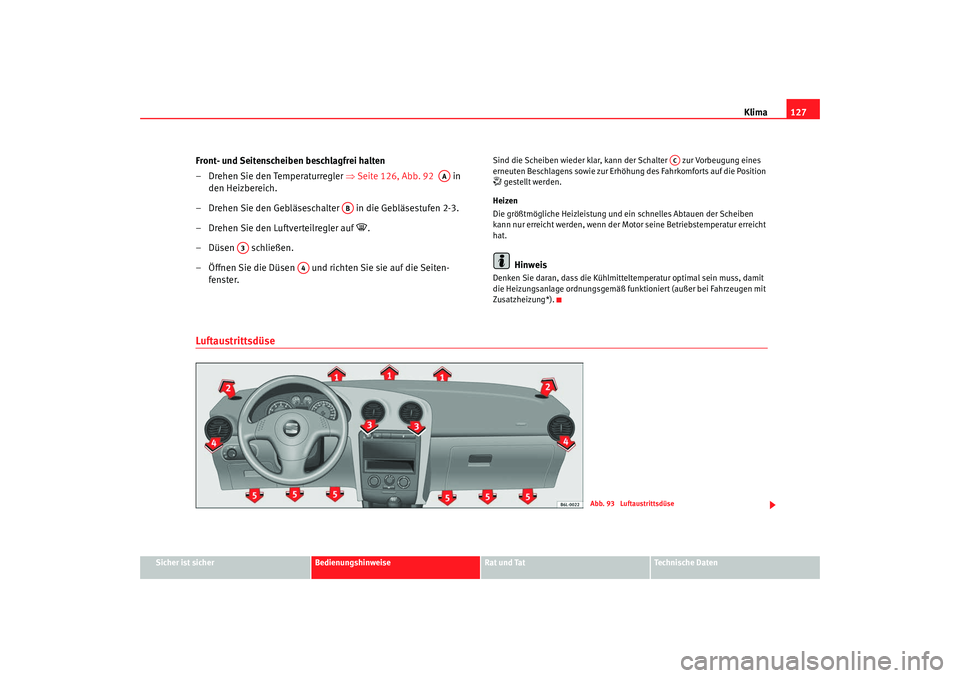

Front- und Seitenscheiben beschlagfrei halten
– Drehen Sie den Temperaturregler ⇒Seite 126, Abb. 92 in
den Heizbereich.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 2-3.
– Drehen Sie den Luftverteilregler auf

.
–Düsen schließen.
– Öffnen Sie die Düsen und richten Sie sie auf die Seiten- fenster.
Sind die Scheiben wieder klar, kann der Schalter zur Vorbeugung eines
erneuten Beschlagens sowie zur Erhöhung des Fahrkomforts auf die Position  gestellt werden.
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden , wenn der Motor seine Betriebstemperatur erreicht
hat.
Hinweis
Denken Sie daran, dass die Kühlmitte ltemperatur optimal sein muss, damit
die Heizungsanlage ordnungsgemäß funktioniert (außer bei Fahrzeugen mit
Zusatzheizung*).
Luftaustrittsdüse
AA
AB
A3
A4
AC
Abb. 93 Luftaustrittsdüse
IBI_ALE_0707 Seite 127 Freitag, 3. August 2007 1:26 13

Klima

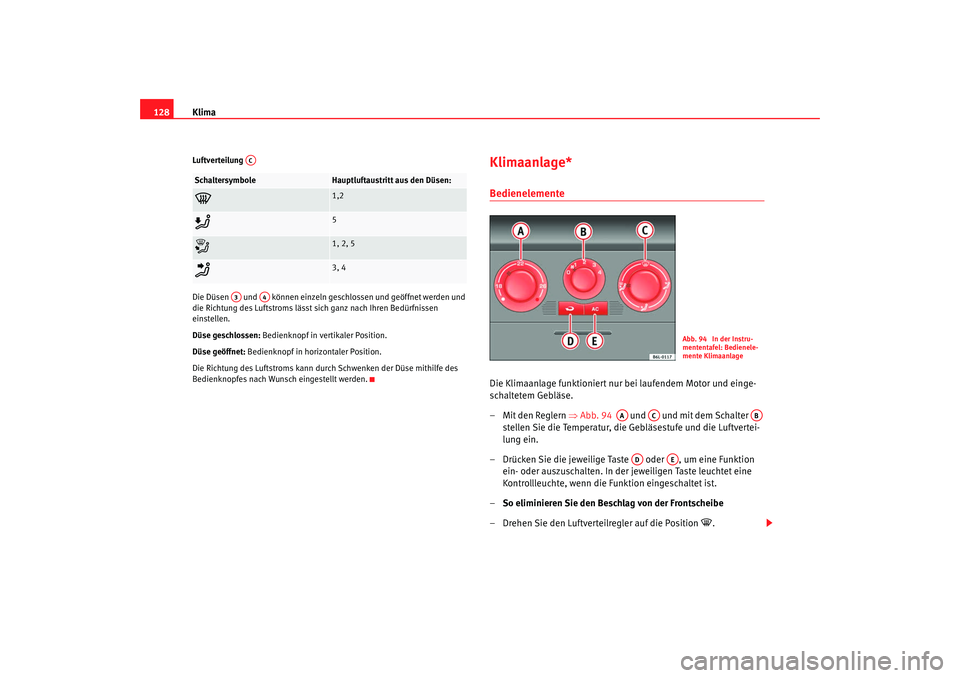

128Luftverteilung
Die Düsen und können einzeln geschlossen und geöffnet werden und
die Richtung des Luftstroms lässt sich ganz nach Ihren Bedürfnissen
einstellen.
Düse geschlossen: Bedienknopf in vertikaler Position.
Düse geöffnet: Bedienknopf in horizontaler Position.
Die Richtung des Luftstroms kann durch Schwenken der Düse mithilfe des
Bedienknopfes nach Wunsch eingestellt werden.
Klimaanlage* BedienelementeDie Klimaanlage funktioniert nur bei laufendem Motor und einge-
schaltetem Gebläse.
– Mit den Reglern ⇒Abb. 94 und und mit dem Schalter
stellen Sie die Temperatur, die Gebläsestufe und die Luftvertei-
lung ein.
– Drücken Sie die jeweilige Taste oder , um eine Funktion ein- oder auszuschalten. In der jeweiligen Taste leuchtet eine
Kontrollleuchte, wenn die Funktion eingeschaltet ist.
– So eliminieren Sie den Beschlag von der Frontscheibe
– Drehen Sie den Luftverteilregler auf die Position

.
Schaltersymbole
Hauptluftaustritt aus den Düsen:

1,2

5

1, 2, 5

3, 4
AC
A3
A4
Abb. 94 In der Instru-
mententafel: Bedienele-
mente Klimaanlage
AA
AC
AB
AD
AE
IBI_ALE_0707 Seite 128 Freitag, 3. August 2007 1:26 13

Klima129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

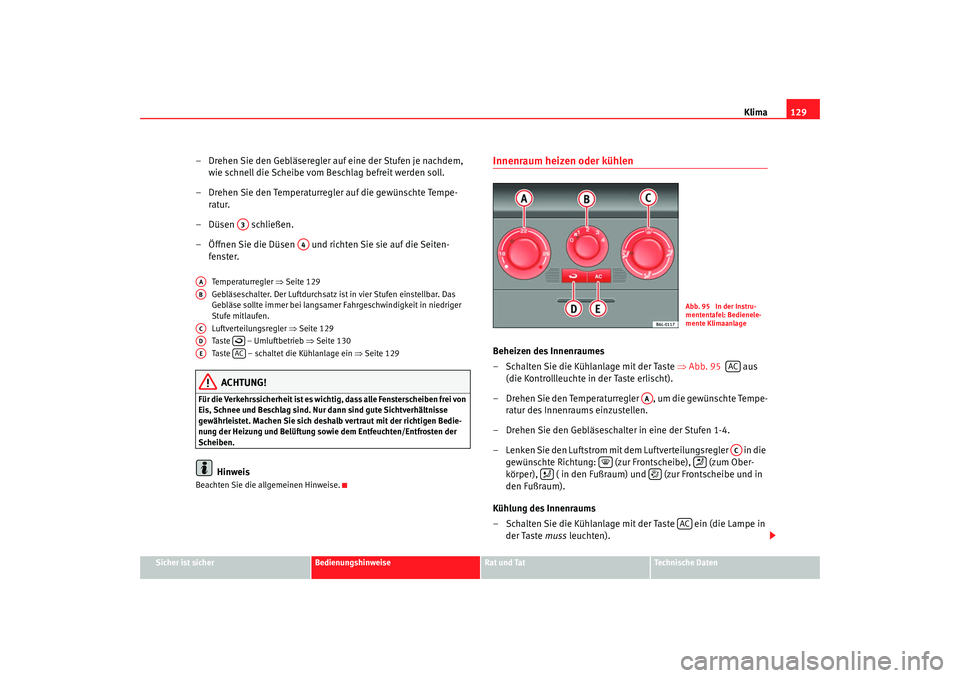

– Drehen Sie den Gebläseregler auf eine der Stufen je nachdem,
wie schnell die Scheibe vom Beschlag befreit werden soll.
– Drehen Sie den Temperaturregler auf die gewünschte Tempe- ratur.
–Düsen schließen.
– Öffnen Sie die Düsen und richten Sie sie auf die Seiten- fenster.
Temperaturregler ⇒Seite 129
Gebläseschalter. Der Luftdurchsatz ist in vier Stufen einstellbar. Das
Gebläse sollte immer bei langsamer Fahrgeschwindigkeit in niedriger
Stufe mitlaufen.
Luftverteilungsregler ⇒Seite 129
Taste – Umluftbetrieb ⇒Seite 130
Taste – schaltet die Kühlanlage ein ⇒Seite 129ACHTUNG!
Für die Verkehrssicherheit ist es wichti g, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb vertraut mit der richtigen Bedie-
nung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der
Scheiben.
Hinweis
Beachten Sie die allgemeinen Hinweise.
Innenraum heizen oder kühlenBeheizen des Innenraumes
– Schalten Sie die Kühlanlage mit der Taste ⇒ Abb. 95 aus
(die Kontrollleuchte in der Taste erlischt).
– Drehen Sie den Temperaturregler , um die gewünschte Tempe- ratur des Innenraums einzustellen.
– Drehen Sie den Gebläseschalter in eine der Stufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Frontscheibe), (zum Ober-
körper), ( in den Fußraum) und (zur Frontscheibe und in
den Fußraum).
Kühlung des Innenraums
– Schalten Sie die Kühlanlage mit der Taste ein (die Lampe in der Taste muss leuchten).
A3
A4
AAABACAD

AE
AC
Abb. 95 In der Instru-
mententafel: Bedienele-
mente Klimaanlage
AC
AA
AC




AC
IBI_ALE_0707 Seite 129 Freitag, 3. August 2007 1:26 13

Klima
130
– Drehen Sie den Temperaturregler auf die gewünschte Innen-raumtemperatur.
– Drehen Sie den Gebläseschalter in eine der Stufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).Heizung
Die größtmögliche Heizleistung und ei n schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Moto r seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Wageninneren nicht nur die Tempe-
ratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher
Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und
ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einsch alten lässt, kann dies folgende Ursa-
chen haben:•
Der Motor ist nicht gestartet.
•
Das Gebläse ist ausgeschaltet.
•
Die Außentemperatur ist niedriger als etwa +5°C.
•
Der Kompressor der Kühlanlage wurde wegen zu hoher Motorkühlmittel-
temperatur vorübergehend abgeschaltet.
•
Die Sicherung der Klimaanlage ist defekt.
•
Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen.

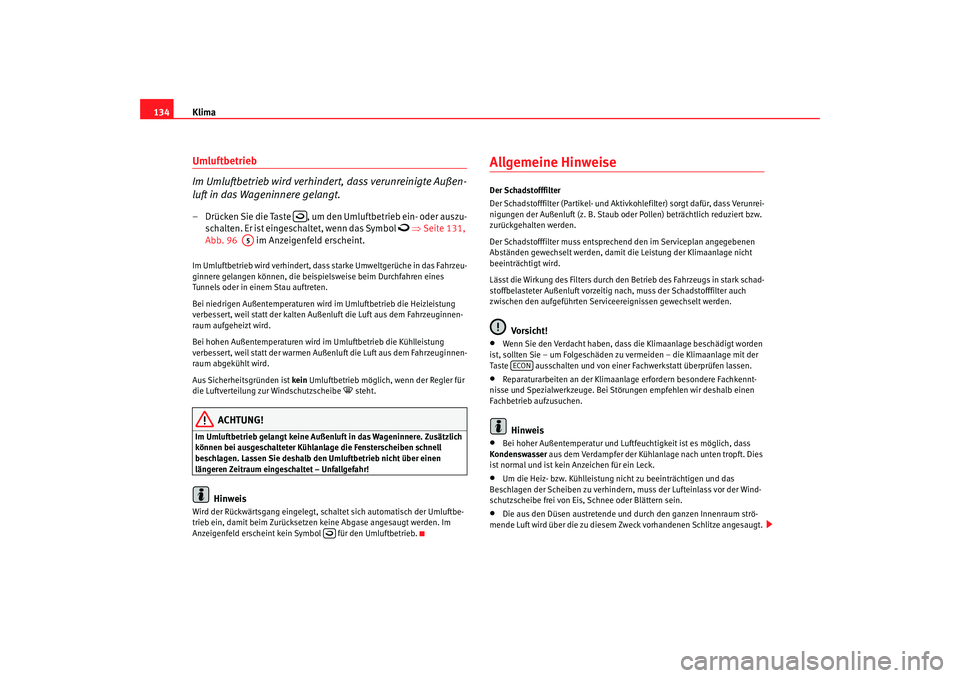

Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Wageninnere gelangt.Im Umluftbetrieb ⇒Seite 129, Abb. 95 (in der Taste leuchtet eine
Kontrollleuchte) wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung
verbessert, weil statt der kalten Außenluft die Luft aus dem Fahrzeuginnen-
raum aufgeheizt wird.
Bei hohen Außentemperaturen wird im Umluftbetrieb die Kühlleistung
verbessert, weil statt der warmen Außen luft die Luft aus dem Fahrzeuginnen-
raum abgekühlt wird.
Aus Sicherheitsgründen ist kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
 steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätzlich
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
•
Wird der Rückwärtsgang eingelegt, sc haltet sich automatisch der Umluft-
betrieb ein, damit beim Zurücksetzen keine Abgase angesaugt werden. Die
Kontrollleuchte im Taster leuchtet nicht auf.
•
Wenn der Temperaturregler auf die Posi tion für maximale Kälte gestellt
wird (blauer Punkt) und die Taste betätigt ist, wird automatisch die Funk-
tion „Umluft“ aktiviert, damit der In nenraum mit dem geringsten Energieauf-







AC
IBI_ALE_0707 Seite 130 Freitag, 3. August 2007 1:26 13

Klima131
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

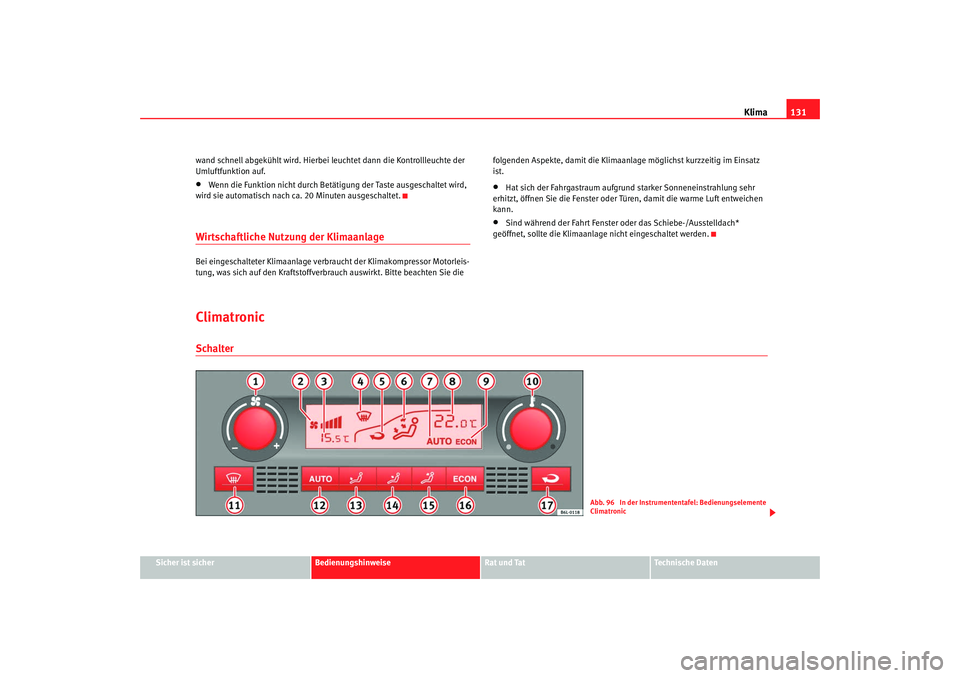

wand schnell abgekühlt wird. Hierbei leuchtet dann die Kontrollleuchte der
Umluftfunktion auf.
•
Wenn die Funktion nicht durch Betätigung der Taste ausgeschaltet wird,
wird sie automatisch nach ca. 20 Minuten ausgeschaltet.
Wirtschaftliche Nutzung der KlimaanlageBei eingeschalteter Klimaanlage verbraucht der Klimakompressor Motorleis-
tung, was sich auf den Kraftstoffverbrauch auswirkt. Bitte beachten Sie die folgenden Aspekte, damit die Klimaanlage möglichst kurzzeitig im Einsatz
ist.
•
Hat sich der Fahrgastraum aufgrund
starker Sonneneinstrahlung sehr
erhitzt, öffnen Sie die Fenster oder Türen, damit die warme Luft entweichen
kann.
•
Sind während der Fahrt Fenster oder das Schiebe-/Ausstelldach*
geöffnet, sollte die Klimaanlage nicht eingeschaltet werden.
Climatronic Schalter
Abb. 96 In der Instrumententafel: Bedienungselemente
Climatronic
IBI_ALE_0707 Seite 131 Freitag, 3. August 2007 1:26 13

Klima
132

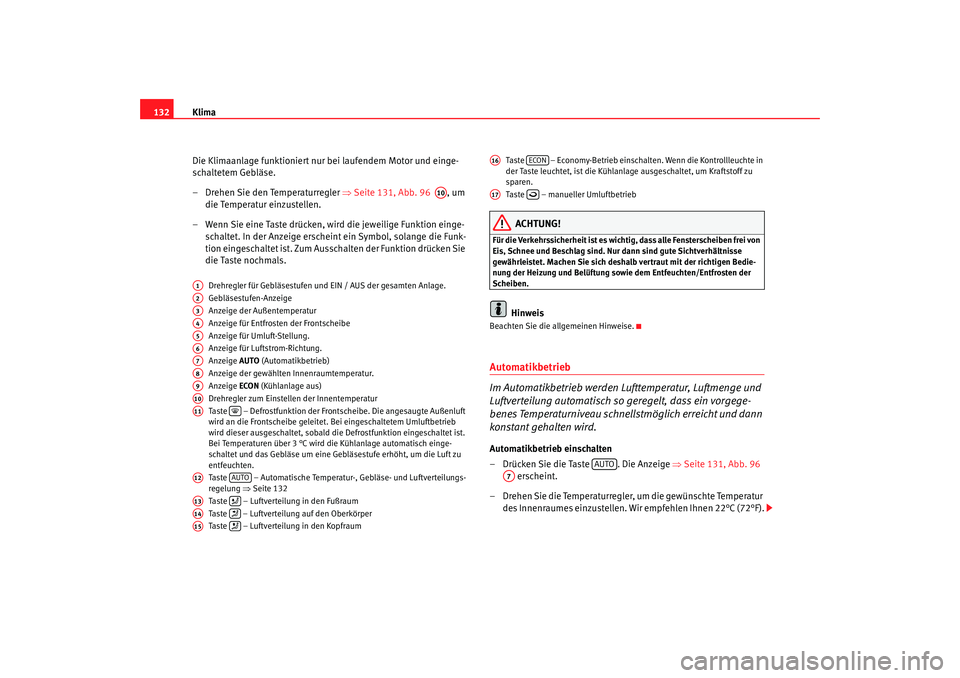

Die Klimaanlage funktioniert nur bei laufendem Motor und einge-
schaltetem Gebläse.
– Drehen Sie den Temperaturregler ⇒Seite 131, Abb. 96 , um
die Temperatur einzustellen.
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion einge- schaltet. In der Anzeige erscheint ein Symbol, solange die Funk-
tion eingeschaltet ist. Zum Ausschalten der Funktion drücken Sie
die Taste nochmals.
Drehregler für Gebläsestufen und EIN / AUS der gesamten Anlage.
Gebläsestufen-Anzeige
Anzeige der Außentemperatur
Anzeige für Entfrosten der Frontscheibe
Anzeige für Umluft-Stellung.
Anzeige für Luftstrom-Richtung.
Anzeige AUTO (Automatikbetrieb)
Anzeige der gewählten Innenraumtemperatur.
Anzeige ECON (Kühlanlage aus)
Drehregler zum Einstellen der Innentemperatur
Taste – Defrostfunktion der Frontscheibe. Die angesaugte Außenluft
wird an die Frontscheibe geleitet. Bei eingeschaltetem Umluftbetrieb
wird dieser ausgeschaltet, sobald die Defrostfunktion eingeschaltet ist.
Bei Temperaturen über 3 °C wird die Kühlanlage automatisch einge-
schaltet und das Gebläse um eine Gebläsestufe erhöht, um die Luft zu
entfeuchten.
Taste – Automatische Temperatur-, Gebläse- und Luftverteilungs-
regelung ⇒Seite 132
Taste – Luftverteilung in den Fußraum
Taste – Luftverteilung auf den Oberkörper
Taste – Luftverteilung in den Kopfraum Taste – Economy-Betrieb einschalten. Wenn die Kontrollleuchte in
der Taste leuchtet, ist die Kühlanlage ausgeschaltet, um Kraftstoff zu
sparen.
Taste – manueller Umluftbetrieb
ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nu
r dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb vertraut mit der richtigen Bedie-
nung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der
Scheiben.
Hinweis
Beachten Sie die allgemeinen Hinweise.Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftmenge und
Luftverteilung automatisch so geregelt, dass ein vorgege-
benes Temperaturniveau schnel lstmöglich erreicht und dann
konstant gehalten wird.Automatikbetrieb einschalten
– Drücken Sie die Taste . Die Anzeige ⇒Seite 131, Abb. 96
erscheint.
– Drehen Sie die Temperaturregler, um die gewünschte Temperatur des Innenraumes einzustellen. Wir empfehlen Ihnen 22°C (72°F).
A10
A1A2A3A4A5A6A7A8A9A10A11

A12
AUTO
A13

A14

A15

A16
ECON
A17

AUTO
A7
IBI_ALE_0707 Seite 132 Freitag, 3. August 2007 1:26 13

Klima133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Im Automatikbetrieb wird bei einer eingestellten Temperatur von 22°C (72°F)
schnell ein behagliches Klima im Fahrzeug erreicht. Diese Einstellung sollte
deshalb nur verändert werden, wenn
das persönliche Wohlbefinden oder
bestimmte Umstände dies erfordern. Die Innentemperatur kann zwischen
+18°C (64°F) und +29°C (86°F) eingestellt werden. Werden Temperaturen
darunter bzw. darüber gewählt erscheint im Anzeigenfeld LO bzw. HI . Es
handelt sich hierbei um annähernde Temperaturwerte, die abhängig von den
äußeren Bedingungen etwas höher oder etwas niedriger ausfallen können.
Die Climatronic hält ein Temperaturniveau vollautomatisch konstant. Dazu
wird die Temperatur der ausströmenden Luft, die Gebläsestufen und die Luft-
verteilung selbsttätig verändert. Auch starke Sonneneinstrahlung wird durch
die Anlage berücksichtigt, so dass ein Nachregeln von Hand überflüssig ist.
Deshalb bietet in fast allen Fällen der Automatikbetrieb die besten Voraus-
setzungen für das Wohlbefinden der Fahrzeuginsassen über alle Jahreszeiten
hinweg.
Der Automatikbetrieb wird verlassen, we nn über die Tasten für Luftverteilung,
Gebläse oder eingegriffen wird. Die Temperatur wird weiterhin
geregelt.
Manueller Betrieb
Im manuellen Betrieb können Lu fttemperatur, Luftmenge und
Luftverteilung selbst bestimmt werden.Manuellen Betrieb einschalten
– Drücken Sie eine der Tasten bis ⇒ Seite 131, Abb. 96 bis ,
oder drehen Sie den Gebläseregler . Die Anzeige erlischt.Temperatur
Die Innentemperatur kann zwischen +18°C (64°F) und +29°C (86°F) einge-
stellt werden. Es handelt sich hierbei um annähernde Temperaturwerte, die abhängig von den äußeren Bedingunge
n etwas höher oder etwas niedriger
ausfallen können.
Werden Temperaturen unter 18°C (64°F) gewählt, erscheint in der Anzeige LO.
Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird nicht gere-
gelt.
Werden Temperaturen über 29°C (86°F) gewählt, erscheint in der Anzeige HI.
Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird nicht gere-
gelt.
Gebläse
Das Gebläse ist mit dem Gebläseregler stufenlos einstellbar. Das Gebläse
sollte immer in niedriger Stufe mitlaufen, damit jederzeit Frischluft ins Fahr-
zeug gelangt. Ist das Gebläse ausgestellt (im Display werden keine Gebläse-
stufen angezeigt) und Sie drehen den Gebläseregler weiter nach links, ist
die Climatronic ausgeschaltet. Dies wird durch ein OFF im Display angezeigt.
Luftverteilung
Mit den Tasten , und lässt sich die Luftverteilung regeln. Zusätzlich
können einige Luftaustrittsdüsen separat geöffnet oder geschlossen werden.
Kühlanlage ein-/ausschalten
Mit der Taste lässt sich die Kühlanlage ausschalten, um Kraftstoff zu
sparen. Die Temperatur wird weiterhin geregelt. Die eingestellte Temperatur
kann nur erreicht werden, wenn sie höher als die Außentemperatur ist.
ECON
A13
A15
A1
A7
A1
A2



ECON
IBI_ALE_0707 Seite 133 Freitag, 3. August 2007 1:26 13

Klima
134Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Wageninnere gelangt.– Drücken Sie die Taste , um den Umluftbetrieb ein- oder auszu-
schalten. Er ist eingeschaltet, wenn das Symbol

⇒ Seite 131,
Abb. 96 im Anzeigenfeld erscheint.
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung
verbessert, weil statt der kalten Außenluft die Luft aus dem Fahrzeuginnen-
raum aufgeheizt wird.
Bei hohen Außentemperaturen wird im Umluftbetrieb die Kühlleistung
verbessert, weil statt der warmen Auße nluft die Luft aus dem Fahrzeuginnen-
raum abgekühlt wird.
Aus Sicherheitsgründen ist kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
 steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätzlich
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Wird der Rückwärtsgang eingelegt, scha ltet sich automatisch der Umluftbe-
trieb ein, damit beim Zurücksetzen keine Abgase angesaugt werden. Im
Anzeigenfeld erscheint kein Symbol für den Umluftbetrieb.
Allgemeine HinweiseDer Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verunrei-
nigungen der Außenluft (z. B. Staub oder Pollen) beträchtlich reduziert bzw.
zurückgehalten werden.
Der Schadstofffilter muss entspreche nd den im Serviceplan angegebenen
Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark schad-
stoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter auch
zwischen den aufgeführten Serviceereignissen gewechselt werden.
Vorsicht!
•
Wenn Sie den Verdacht haben, dass die Klimaanlage beschädigt worden
ist, sollten Sie – um Folgeschäden zu vermeiden – die Klimaanlage mit der
Taste ausschalten und von einer Fachwerkstatt überprüfen lassen.
•
Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb einen
Fachbetrieb aufzusuchen.Hinweis
•
Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer der Kühlanlage nach unten tropft. Dies
ist normal und ist kein Anzeichen für ein Leck.
•
Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das
Beschlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.
•
Die aus den Düsen austretende und durch den ganzen Innenraum strö-
mende Luft wird über die zu diesem Zweck vorhandenen Schlitze angesaugt.

A5

ECON
IBI_ALE_0707 Seite 134 Freitag, 3. August 2007 1:26 13
