2007 Seat Ibiza 5D Betriebsanleitung (in German)

Licht und Sicht103
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

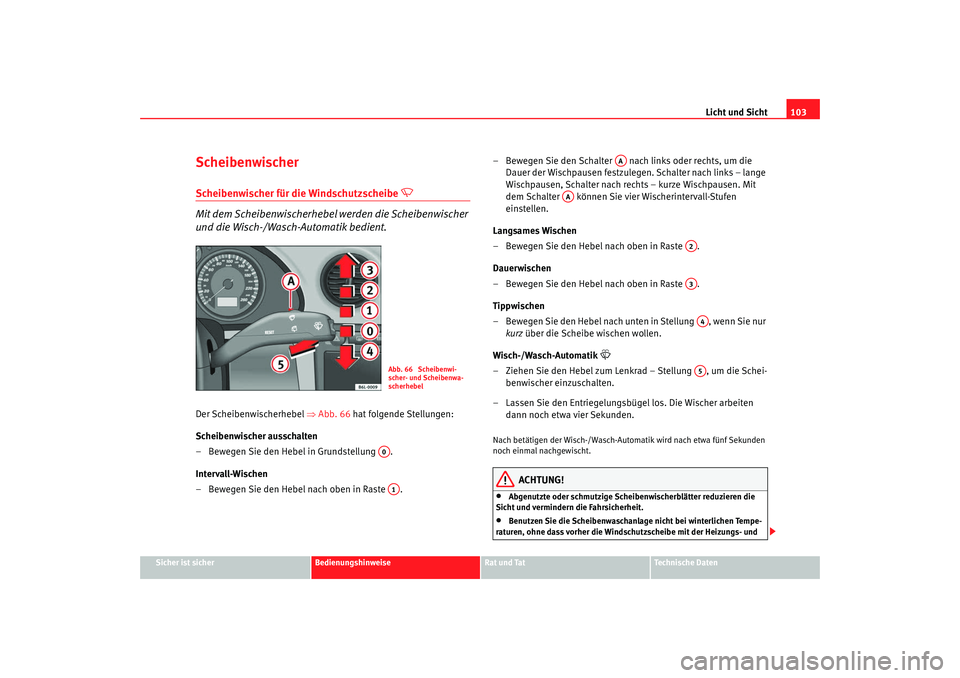

ScheibenwischerScheibenwischer für die Windschutzscheibe


Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒Abb. 66 hat folgende Stellungen:
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste . – Bewegen Sie den Schalter nach links oder rechts, um die
Dauer der Wischpausen festzulegen. Schalter nach links – lange
Wischpausen, Schalter nach rechts – kurze Wischpausen. Mit
dem Schalter können Sie vier Wischerintervall-Stufen
einstellen.
Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste .
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste .
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung , wenn Sie nur kurz über die Scheibe wischen wollen.
Wisch-/Wasch-Automatik

– Ziehen Sie den Hebel zum Lenkrad – Stellung , um die Schei- benwischer einzuschalten.
– Lassen Sie den Entriegelungsbügel los. Die Wischer arbeiten dann noch etwa vier Sekunden.Nach betätigen der Wisch-/Wasch-Automatik wird nach etwa fünf Sekunden
noch einmal nachgewischt.
ACHTUNG!
•
Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.
•
Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Abb. 66 Scheibenwi-
scher- und Scheibenwa-
scherhebelA0A1
AA
AA
A2A3A4A5
IBI_ALE_0707 Seite 103 Freitag, 3. August 2007 1:26 13

Licht und Sicht
104Lüftungsanlage angewärmt wurde. Der Scheibenreiniger könnte sonst auf
der Windschutzscheibe gefrieren und die Sicht nach vorne einschränken.•
Beachten Sie stets die Warnhinweise in ⇒Seite 199.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter nicht angefroren sind! Sollten Sie den
Scheibenwischer bei angefrorenen Wi scherblättern einschalten, können
sowohl die Wischerblätter als auch der Scheibenwischermotor beschädigt
werden!
Hinweis
•
Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung.
•
Die Heizleistung der beheizbaren Waschdüsen* wird entsprechend der
jeweils herrschenden Außentemperatur beim Einschalten der Zündung auto-
matisch eingestellt.
Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der RegenmengeRegensensor einschalten
– Bewegen Sie den Scheibenwischerhebel in Position ⇒Abb. 67 .
– Bewegen Sie den Schalter nach links oder rechts, um die gewünschte Empfindlichkeit des Regensensors festzulegen.
Schalter nach rechts – hohe Empfindlichkeit. Schalter nach links
– niedrige Empfindlichkeit.Der Regensensor ist Teil der Intervall-Wisch-Funktion. Nach dem Ausschalten
der Zündung muss der Regensensor neu eingeschaltet werden. Dazu muss
die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
ACHTUNG! Fortsetzung
Abb. 67 Scheibenwi-
scherhebel
A1
AA
IBI_ALE_0707 Seite 104 Freitag, 3. August 2007 1:26 13

Licht und Sicht105
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

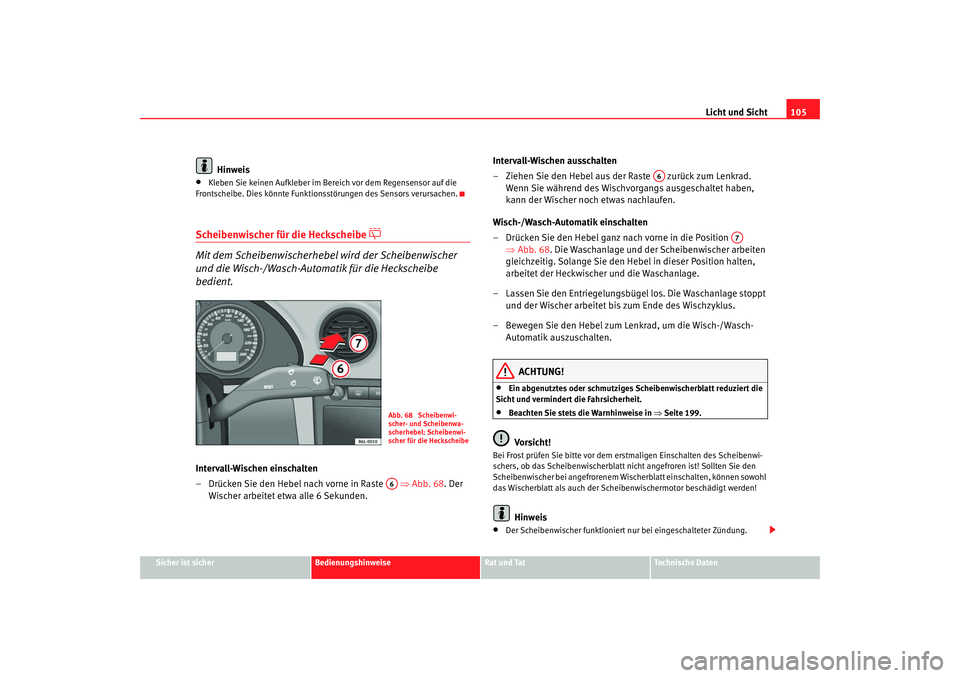

Hinweis
•
Kleben Sie keinen Aufkleber im Be reich vor dem Regensensor auf die
Frontscheibe. Dies könnte Funktionss törungen des Sensors verursachen.
Scheibenwischer für die Heckscheibe


Mit dem Scheibenwischerhebel wird der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 68 . Der
Wischer arbeitet etwa alle 6 Sekunden. Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad.
Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen.
Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position ⇒Abb. 68 . Die Waschanlage und der Scheibenwischer arbeiten
gleichzeitig. Solange Sie den Hebel in dieser Position halten,
arbeitet der Heckwischer und die Waschanlage.
– Lassen Sie den Entriegelungsbügel los. Die Waschanlage stoppt und der Wischer arbeitet bis zum Ende des Wischzyklus.
– Bewegen Sie den Hebel zum Lenkrad, um die Wisch-/Wasch- Automatik auszuschalten.
ACHTUNG!
•
Ein abgenutztes oder schmutziges Scheibenwischerblatt reduziert die
Sicht und vermindert die Fahrsicherheit.
•
Beachten Sie stets die Warnhinweise in ⇒Seite 199.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt ni cht angefroren ist! Sollten Sie den
Scheibenwischer bei angefrorenem Wischerblatt einschalten, können sowohl
das Wischerblatt als auch der Scheib enwischermotor beschädigt werden!
Hinweis
•
Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung.
Abb. 68 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Scheibenwi-
scher für die HeckscheibeA6
A6
A7
IBI_ALE_0707 Seite 105 Freitag, 3. August 2007 1:26 13

Licht und Sicht
106•
Je nach Modellausführung führt der Heckwischer bei Einlegen des Rück-
wärtsgangs und eingeschaltetem Scheibenwischer einen Wischgang aus.
Scheinwerfer-Waschanlage*
Die Scheinwerfer-Waschanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlage für die Windschutzscheibe werden
auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel mindes-
tens 1,5 Sekunden zum Lenkrad gezogen wird – sofern das Abblend- oder
Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim
Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste)
von den Scheinwerfergläsern entfernt werden.
Hinweis
•
Um die Funktion der Scheinwerfer-Waschanlage auch im Winter sicherzu-
stellen, sollten Sie die Waschdüsenhalterungen im Stoßfänger von Schnee
befreien und Eis mit einem Enteisungsspray entfernen.
•
Um Waschwasser zu sparen wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferwaschanlage nur jeden dritten Zyklus
zugeschaltet.
WindschutzscheibeWärmeabweisende Windschutzscheibe*Fahrzeuge mit einer wärmedämmenden Frontscheibe weisen eine Fläche
ohne Wärmedämmbehandlung oberhalb des Innenspiegels auf ⇒Abb. 69 .
Diese Fläche ermöglicht die Funktion der elektronischen Bauteile, die als
Zubehör eingesetzt werden (z. B. Ge räte zur automatischen Bezahlung an
Mautstellen).
Hinweis
Der Kunde muss darauf achten, dass solche Geräte im korrekten Bereich
angebracht werden, damit deren Funktion nicht beeinträchtigt wird.
Abb. 69 Anbringungs-
stelle des Mautlesegeräts
IBI_ALE_0707 Seite 106 Freitag, 3. August 2007 1:26 13

Licht und Sicht107
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

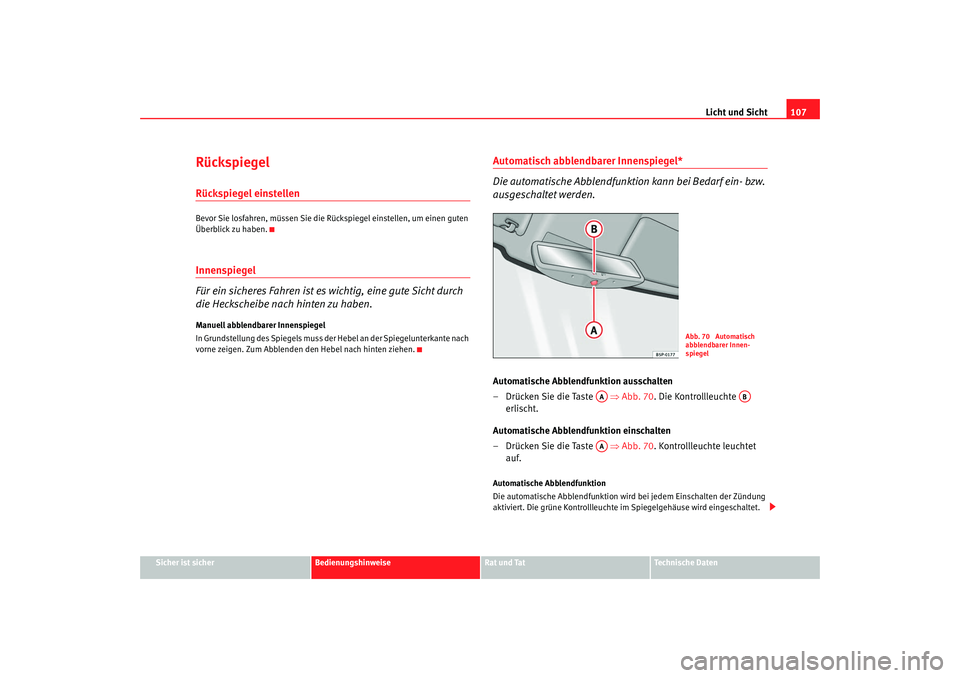

RückspiegelRückspiegel einstellenBevor Sie losfahren, müssen Sie die Rückspiegel einstellen, um einen guten
Überblick zu haben.Innenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss der Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.
Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Abb. 70 . Die Kontrollleuchte
erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒Abb. 70 . Kontrollleuchte leuchtet
auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wir d bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse wird eingeschaltet.
Abb. 70 Automatisch
abblendbarer Innen-
spiegel
AA
AB
AA
IBI_ALE_0707 Seite 107 Freitag, 3. August 2007 1:26 13

Licht und Sicht

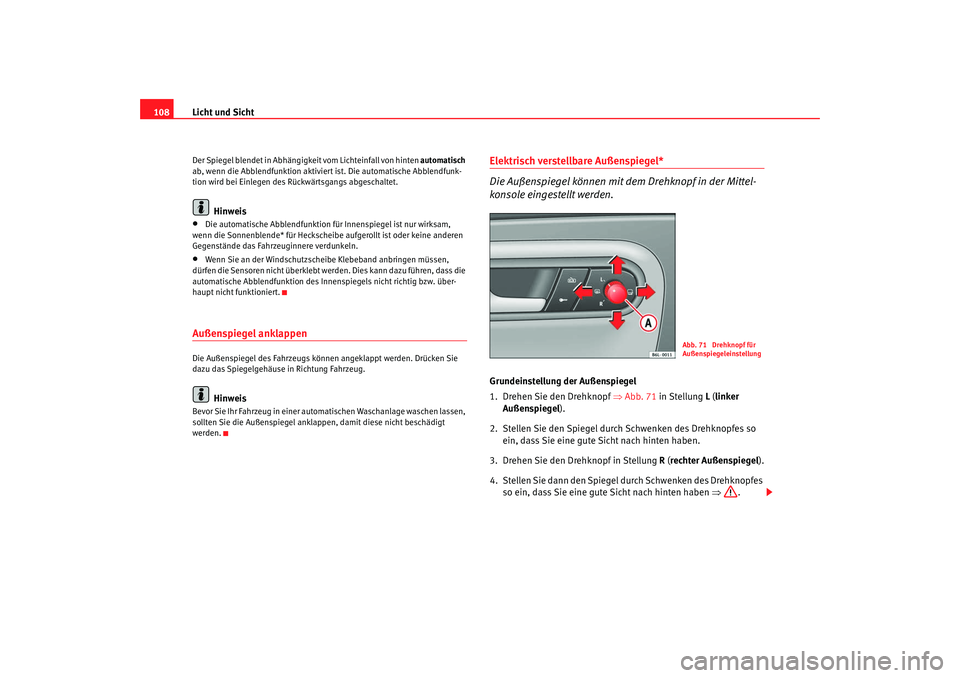

108Der Spiegel blendet in Abhängigkeit vom Lichteinfall von hinten automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•
Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheibe aufgerollt ist oder keine anderen
Gegenstände das Fahrzeu ginnere verdunkeln.
•
Wenn Sie an der Windschutzscheibe Klebeband anbringen müssen,
dürfen die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die
automatische Abblendfunktion des Innenspiegels nicht richtig bzw. über-
haupt nicht funktioniert.
Außenspiegel anklappenDie Außenspiegel des Fahrzeugs können angeklappt werden. Drücken Sie
dazu das Spiegelgehäuse in Richtung Fahrzeug.
Hinweis
Bevor Sie Ihr Fahrzeug in einer automatischen Waschanlage waschen lassen,
sollten Sie die Außenspiegel anklappen, damit diese nicht beschädigt
werden.
Elektrisch verstellbare Außenspiegel*
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒ Abb. 71 in Stellung L ( linker
Außenspiegel).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf in Stellung R (rechter Außenspiegel ).
4. Stellen Sie dann den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒.
Abb. 71 Drehknopf für
Außenspiegeleinstellung
IBI_ALE_0707 Seite 108 Freitag, 3. August 2007 1:26 13

Licht und Sicht109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Beheizbare Außenspiegel*
– Drehen Sie den Knopf auf die Position zum Entfernen von
Beschlag
 ⇒ Seite 108, Abb. 71 .
– Stellen Sie den Knopf auf die Position L oder R, sobald die Außenspiegel beschlagfrei sind, um die Batterie zu schonen.
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒ Seite 108, Abb. 71 in Stellung
,
um die Außenspiegel anzuklappen. Sie sollten die Außenspiegel
immer anklappen, wenn Sie eine automatische Waschanlage
durchfahren, um Beschädigungen zu vermeiden.
Außenspiegel zurückklappen*
– Drehen Sie den Knopf auf die Position L oder R, um die Außen- spiegel zurückzuklappen ⇒.
Synchrone Spiegeleinstellung*
1. Drehen Sie den Drehknopf in Stellung L (linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt.
ACHTUNG!
•
Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg
erscheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!
•
Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den
Abstand zu nachfolgenden Fahrzeugen zu bestimmen.
•
Achten Sie beim Zurückklappen der Außenspiegel darauf, dass keine
Finger zwischen dem Spiegel und dem Spiegelfuß kommen – Verletzungs-
gefahr!Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wi rd unnötig Kraftstoff verbraucht.
Hinweis
•
Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf den Rand der Spiegelfläche eingestellt
werden.
•
Bei Fahrzeugen mit elektrisch anklappbaren Außenspiegeln ist folgendes
zu beachten: wenn das Spiegelgehäuse durch äußere Krafteinwirkung (z. B.
Anstoßen beim Rangieren) verstellt wurde, müssen die Spiegel elektrisch bis
zum Anschlag angeklappt werden. Das Spiegelgehäuse darf keinesfalls von
Hand zurückgestellt werden, da sonst die Spiegelfunktion beeinflusst wird.
•
Wie vorstehend beschrieben könne n die Außenspiegel einzeln und
zusammen (synchron) eingestellt werden.ACHTUNG! Fortsetzung
IBI_ALE_0707 Seite 109 Freitag, 3. August 2007 1:26 13

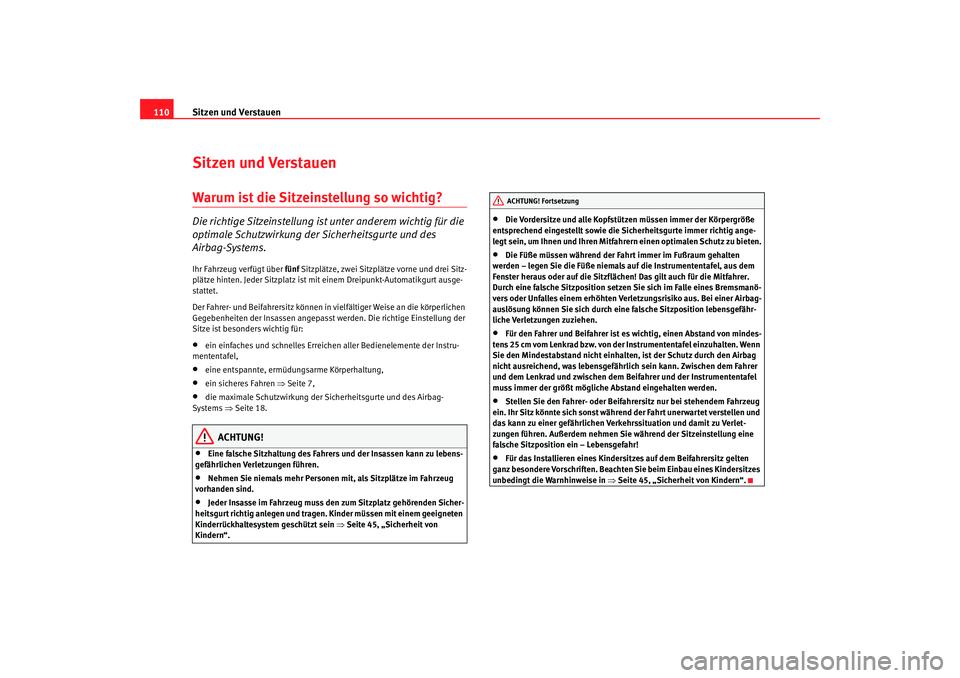

Sitzen und Verstauen
110Sitzen und VerstauenWarum ist die Sitzeinstellung so wichtig?Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei Sitz-
plätze hinten. Jeder Sitzpl atz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
Der Fahrer- und Beifahrersitz können in vielfältiger Weise an die körperlichen
Gegebenheiten der Insassen angepasst werden. Die ri chtige Einstellung der
Sitze ist besonders wichtig für:•
ein einfaches und schnelles Erreichen aller Bedienelemente der Instru-
mententafel,
•
eine entspannte, ermüdungsarme Körperhaltung,
•
ein sicheres Fahren ⇒Seite 7,
•
die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems ⇒Seite 18.
ACHTUNG!
•
Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebens-
gefährlichen Verletzungen führen.
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Kinder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein ⇒ Seite 45, „Sicherheit von
Kindern“.
•
Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz zu bieten.
•
Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine falsche Sitzposition lebensgefähr-
liche Verletzungen zuziehen.
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, ist der Schutz durch den Airbag
nicht ausreichend, was lebensgefährlich sein kann. Zwischen dem Fahrer
und dem Lenkrad und zwischen dem Beifahrer und der Instrumententafel
muss immer der größt mögliche Abstand eingehalten werden.
•
Stellen Sie den Fahrer- oder Beifahrersitz nur bei stehendem Fahrzeug
ein. Ihr Sitz könnte sich sonst während der Fahrt unerwartet verstellen und
das kann zu einer gefährlichen Verkehrssituation und damit zu Verlet-
zungen führen. Außerdem nehmen Sie während der Sitzeinstellung eine
falsche Sitzposition ein – Lebensgefahr!
•
Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise in ⇒ Seite 45, „Sicherheit von Kindern“.ACHTUNG! Fortsetzung
IBI_ALE_0707 Seite 110 Freitag, 3. August 2007 1:26 13
