2007 Seat Altea Freetrack Betriebsanleitung (in German)

Airbag-System39
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

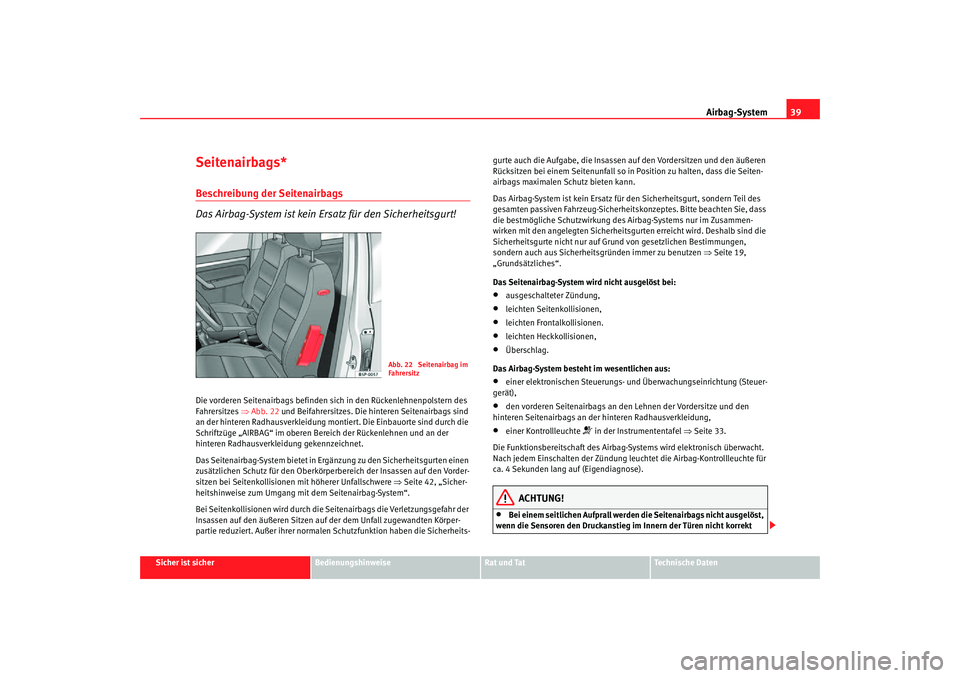

Seitenairbags*Beschreibung der Seitenairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die vorderen Seitenairbags befinden sich in den Rückenlehnenpolstern des
Fahrersitzes ⇒Abb. 22 und Beifahrersitzes. Die hinteren Seitenairbags sind
an der hinteren Radhausverkleidung mont iert. Die Einbauorte sind durch die
Schriftzüge „AIRBAG“ im oberen Bereich der Rückenlehnen und an der
hinteren Radhausverkleidung gekennzeichnet.
Das Seitenairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Oberkörpe rbereich der Insassen auf den Vorder-
sitzen bei Seitenkollisione n mit höherer Unfallschwere ⇒ Seite 42, „Sicher-
heitshinweise zum Umgang mi t dem Seitenairbag-System“.
Bei Seitenkollisionen wird durch die Seitenairbags die Verletzungsgefahr der
Insassen auf den äußeren Sitzen auf der dem Unfall zugewandten Körper-
partie reduziert. Außer ihrer normalen Schutzfunktion haben die Sicherheits- gurte auch die Aufgabe, die Insassen
auf den Vordersitzen und den äußeren
Rücksitzen bei einem Seitenunfall so in Position zu halten, dass die Seiten-
airbags maximalen Schutz bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Gr und von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsgründen immer zu benutzen ⇒Seite 19,
„Grundsätzliches“.
Das Seitenairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
leichten Seitenkollisionen,
•
leichten Frontalkollisionen.
•
leichten Heckkollisionen,
•
Überschlag.
Das Airbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den vorderen Seitenairbags an den Lehnen der Vordersitze und den
hinteren Seitenairbags an de r hinteren Radhausverkleidung,
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 33.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung le uchtet die Airbag-Kontrollleuchte für
ca. 4 Sekunden lang auf (Eigendiagnose).
ACHTUNG!
•
Bei einem seitlichen Aufprall werden die Seitenairbags nicht ausgelöst,
wenn die Sensoren den Druckanstieg im Innern der Türen nicht korrekt
Abb. 22 Seitenairbag im
Fahrersitz
altea_xl aleman.book Seite 39 Donnerstag, 12. April 2007 6:54 18

Airbag-System

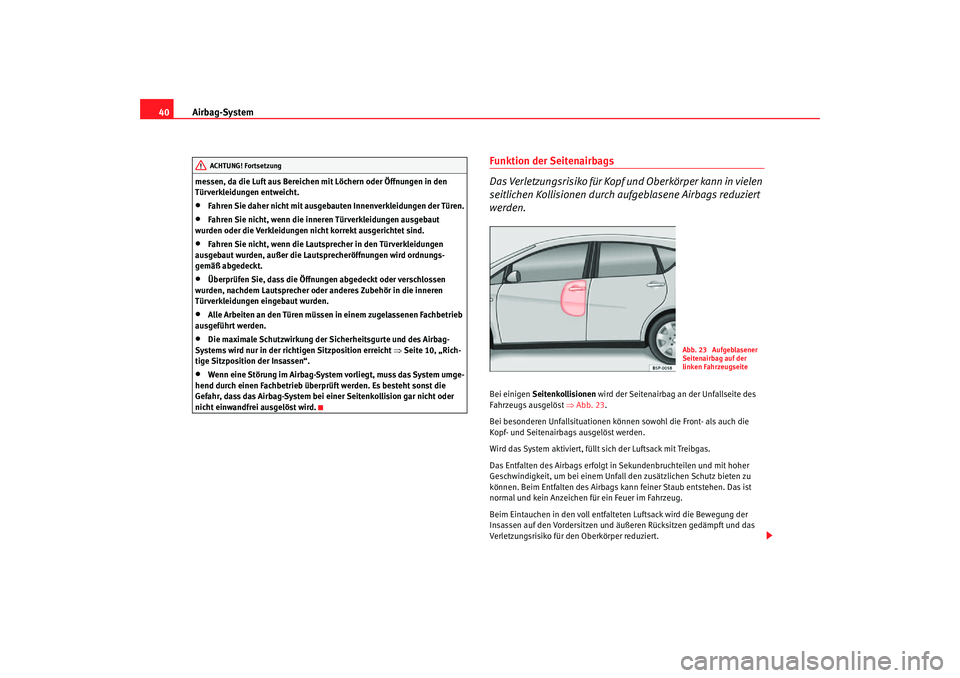

40messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den
Türverkleidungen entweicht.•
Fahren Sie daher nicht mit ausgebauten Innenverkleidungen der Türen.
•
Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut
wurden oder die Verkleidungen nicht korrekt ausgerichtet sind.
•
Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen
ausgebaut wurden, außer die Lautsprecheröffnungen wird ordnungs-
gemäß abgedeckt.
•
Überprüfen Sie, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren
Türverkleidungen eingebaut wurden.
•
Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb
ausgeführt werden.
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.
Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf un d Oberkörper kann in vielen
seitlichen Kollisionen durch aufgeblasene Airbags reduziert
werden.Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst ⇒Abb. 23 .
Bei besonderen Unfallsituationen könn en sowohl die Front- als auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen auf den Vordersitzen und äußeren Rücksitzen gedämpft und das
Verletzungsrisiko für den Oberkörper reduziert.
ACHTUNG! Fortsetzung
Abb. 23 Aufgeblasener
Seitenairbag auf der
linken Fahrzeugseite
altea_xl aleman.book Seite 40 Donnerstag, 12. April 2007 6:54 18

Airbag-System41
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

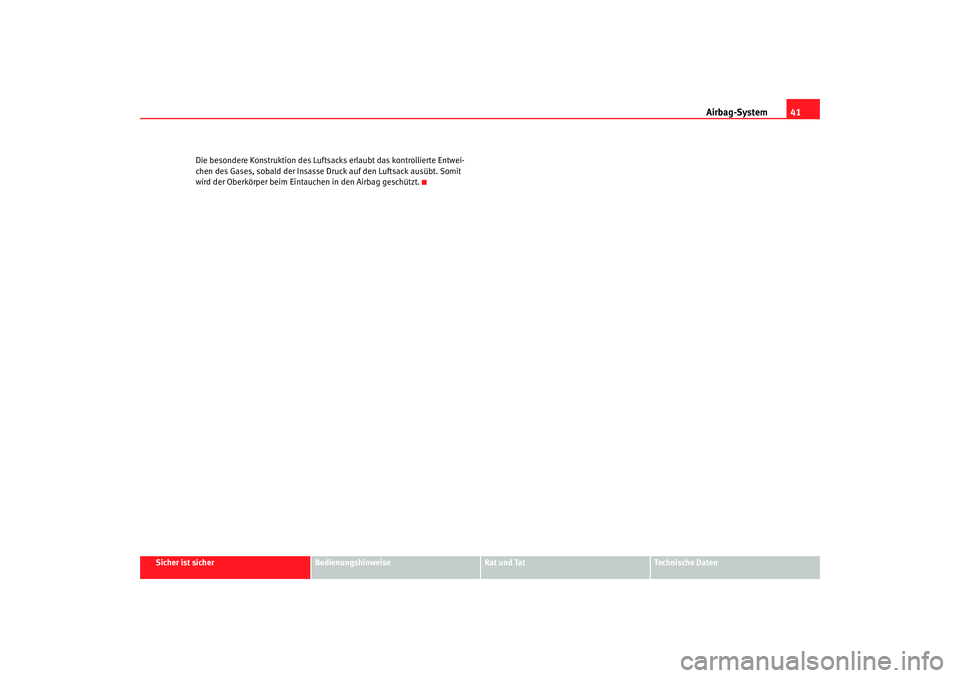

Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.
altea_xl aleman.book Seite 41
Donnerstag, 12. April 2007 6:54 18

Airbag-System

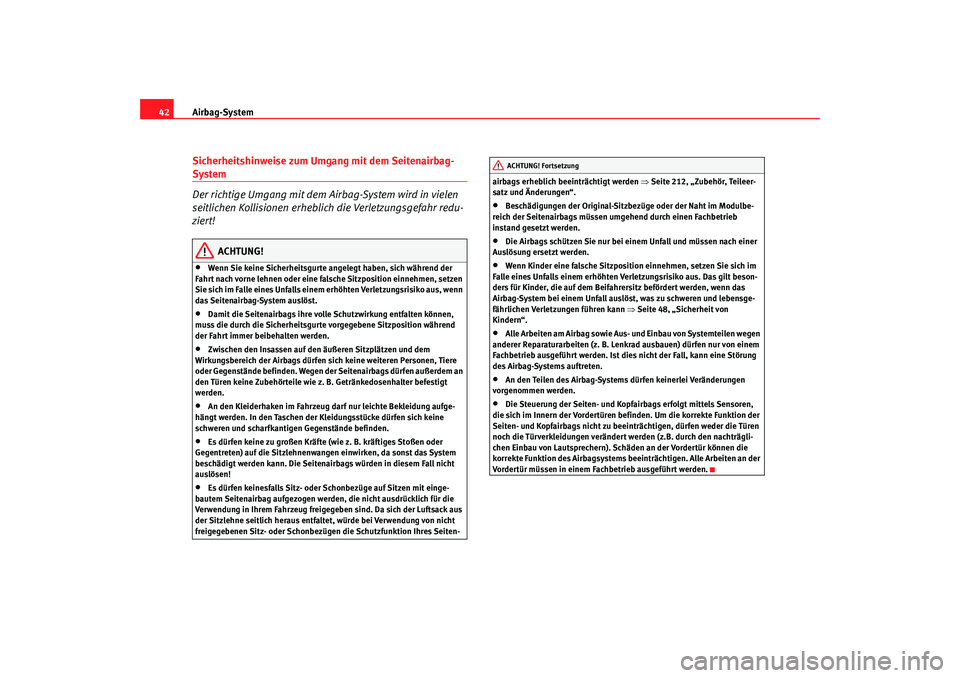

42Sicherheitshinweise zum Umgang mit dem Seitenairbag-System
Der richtige Umgang mit dem Airbag-System wird in vielen
seitlichen Kollisionen erheblich die Verletzungsgefahr redu-
ziert!
ACHTUNG!
•
Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, setzen
Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus, wenn
das Seitenairbag-System auslöst.
•
Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Zwischen den Insassen auf den äußeren Sitzplätzen und dem
Wirkungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere
oder Gegenstände befinden. Wegen der Seitenairbags dürfen außerdem an
den Türen keine Zubehörteile wie z. B. Getränkedosenhalter befestigt
werden.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden.
•
Es dürfen keine zu großen Kräfte (wie z. B. kräftiges Stoßen oder
Gegentreten) auf die Sitzlehnenwangen einwirken, da sonst das System
beschädigt werden kann. Die Seitenairbags würden in diesem Fall nicht
auslösen!
•
Es dürfen keinesfalls Sitz- oder Schonbezüge auf Sitzen mit einge-
bautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für die
Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack aus
der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von nicht
freigegebenen Sitz- oder Schonbezüge n die Schutzfunktion Ihres Seiten- airbags erheblich beeinträchtigt werden
⇒Seite 212, „Zubehör, Teileer-
satz und Änderungen“.
•
Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbe-
reich der Seitenairbags müssen umgehend durch einen Fachbetrieb
instand gesetzt werden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Wenn Kinder eine falsche Sitzposition einnehmen, setzen Sie sich im
Falle eines Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt beson-
ders für Kinder, die auf dem Beifahrersitz befördert werden, wenn das
Airbag-System bei einem Unfall auslöst, was zu schweren und lebensge-
fährlichen Verletzungen führen kann ⇒Seite 48, „Sicherheit von
Kindern“.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) dürfen nur von einem
Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine Störung
des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
altea_xl aleman.book Seite 42 Donnerstag, 12. April 2007 6:54 18

Airbag-System43
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

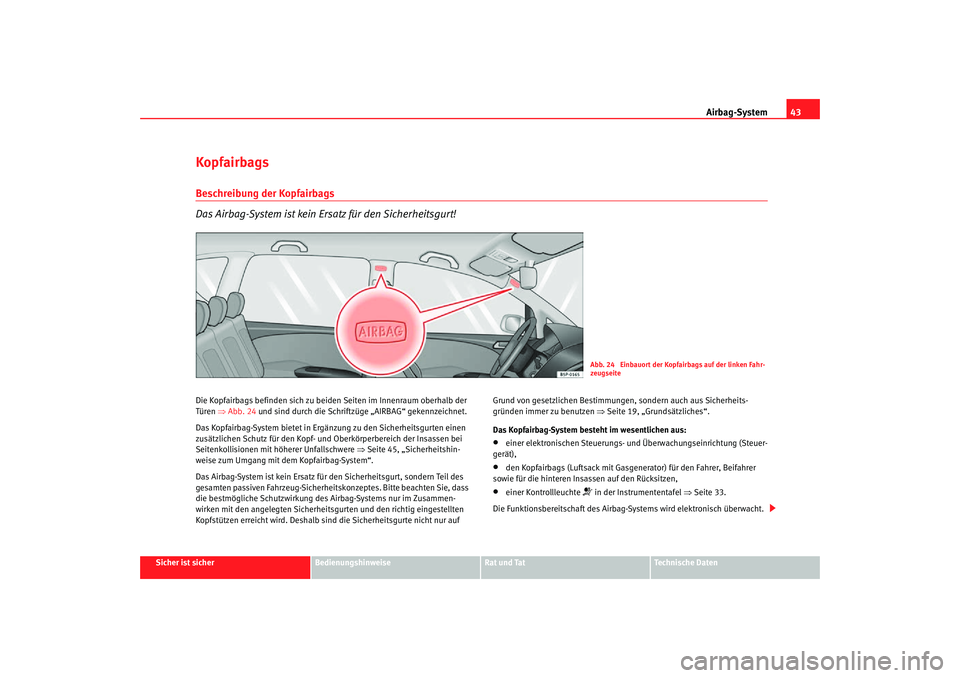

KopfairbagsBeschreibung der Kopfairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Kopfairbags befinden sich zu beiden Seiten im Innenraum oberhalb der
Türen ⇒Abb. 24 und sind durch die Schriftzüge „AIRBAG“ gekennzeichnet.
Das Kopfairbag-System bietet in Ergä nzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Oberkörperbereich der Insassen bei
Seitenkollisionen mit höherer Unfallschwere ⇒Seite 45, „Sicherheitshin-
weise zum Umgang mit dem Kopfairbag-System“.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheits-
gründen immer zu benutzen ⇒
Seite 19, „Grundsätzliches“.
Das Kopfairbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Kopfairbags (Luftsack mit Gasgenerator) für den Fahrer, Beifahrer
sowie für die hinteren Insassen auf den Rücksitzen,
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 33.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.Abb. 24 Einbauort der Kopfairbags auf der linken Fahr-
zeugseite
altea_xl aleman.book Seite 43 Donnerstag, 12. April 2007 6:54 18

Airbag-System

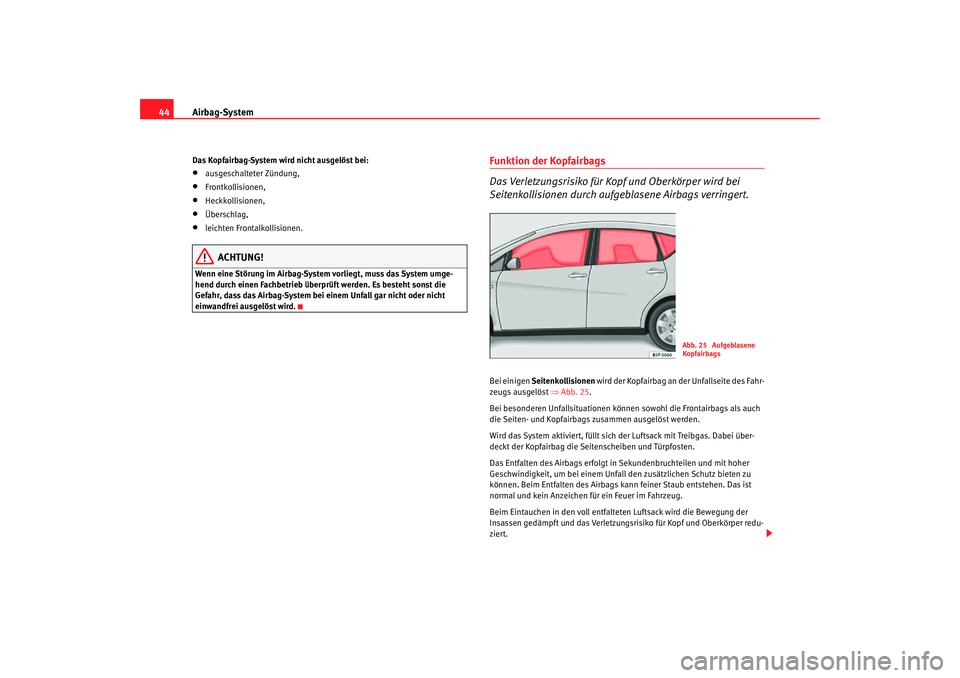

44Das Kopfairbag-System wird nicht ausgelöst bei:•
ausgeschalteter Zündung,
•
Frontkollisionen,
•
Heckkollisionen,
•
Überschlag,
•
leichten Frontalkollisionen.
ACHTUNG!
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Unfall gar nicht oder nicht
einwandfrei ausgelöst wird.
Funktion der Kopfairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird bei
Seitenkollisionen durch aufgeblasene Airbags verringert.Bei einigen Seitenkollisionen wird der Kopfairbag an der Unfallseite des Fahr-
zeugs ausgelöst ⇒Abb. 25 .
Bei besonderen Unfallsituationen können sowohl die Frontairbags als auch
die Seiten- und Kopfairbags zusammen ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas. Dabei über-
deckt der Kopfairbag die Seitenscheiben und Türpfosten.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen gedämpft und das Verletzungsrisiko für Kopf und Oberkörper redu-
ziert.
Abb. 25 Aufgeblasene
Kopfairbags
altea_xl aleman.book Seite 44 Donnerstag, 12. April 2007 6:54 18

Airbag-System45
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

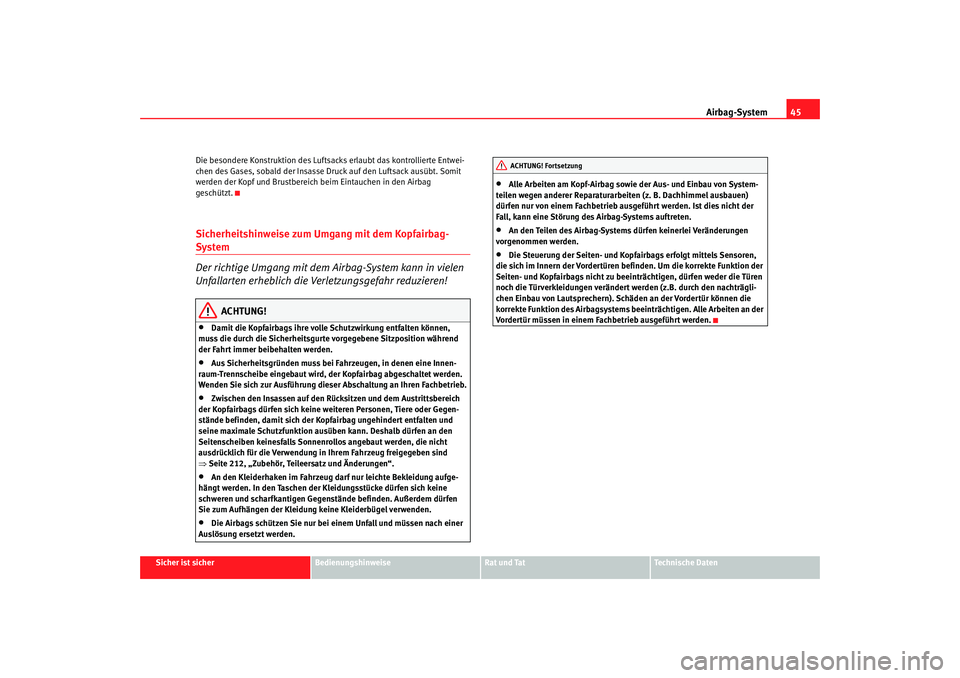

Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag
geschützt.
Sicherheitshinweise zum Umgang mit dem Kopfairbag-System
Der richtige Umgang mit dem Airbag-System kann in vielen
Unfallarten erheblich die Verletzungsgefahr reduzieren!
ACHTUNG!
•
Damit die Kopfairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innen-
raum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden.
Wenden Sie sich zur Ausführung dieser Abschaltung an Ihren Fachbetrieb.
•
Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich
der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegen-
stände befinden, damit sich der Kopfairbag ungehindert entfalten und
seine maximale Schutzfunktion ausüben kann. Deshalb dürfen an den
Seitenscheiben keinesfalls Sonnenrollos angebaut werden, die nicht
ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind
⇒ Seite 212, „Zubehör, Teileersatz und Änderungen“.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden. Außerdem dürfen
Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Alle Arbeiten am Kopf-Airbag sowie der Aus- und Einbau von System-
teilen wegen anderer Reparaturarbeiten (z. B. Dachhimmel ausbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
altea_xl aleman.book Seite 45 Donnerstag, 12. April 2007 6:54 18

Airbag-System

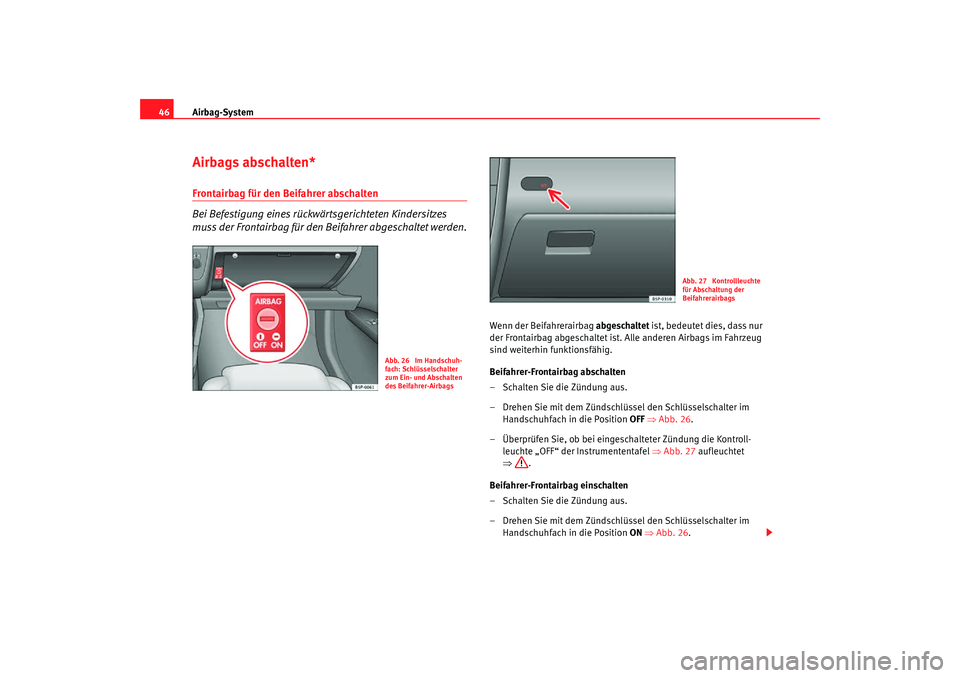

46Airbags abschalten*Frontairbag für den Beifahrer abschalten
Bei Befestigung eines rückwärtsgerichteten Kindersitzes
muss der Frontairbag für den Beifahrer abgeschaltet werden.
Wenn der Beifahrerairbag abgeschaltet ist, bedeutet dies, dass nur
der Frontairbag abgeschaltet ist. Alle anderen Airbags im Fahrzeug
sind weiterhin funktionsfähig.
Beifahrer-Frontairbag abschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im Handschuhfach in die Position OFF ⇒ Abb. 26.
– Überprüfen Sie, ob bei eingeschalteter Zündung die Kontroll- leuchte „OFF“ der Instrumententafel ⇒Abb. 27 aufleuchtet
⇒ .
Beifahrer-Frontairbag einschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im Handschuhfach in die Position ON ⇒ Abb. 26 .
Abb. 26 Im Handschuh-
fach: Schlüsselschalter
zum Ein- und Abschalten
des Beifahrer-Airbags
Abb. 27 Kontrollleuchte
für Abschaltung der
Beifahrerairbags
altea_xl aleman.book Seite 46 Donnerstag, 12. April 2007 6:54 18
