2007 Seat Altea Freetrack Betriebsanleitung (in German)

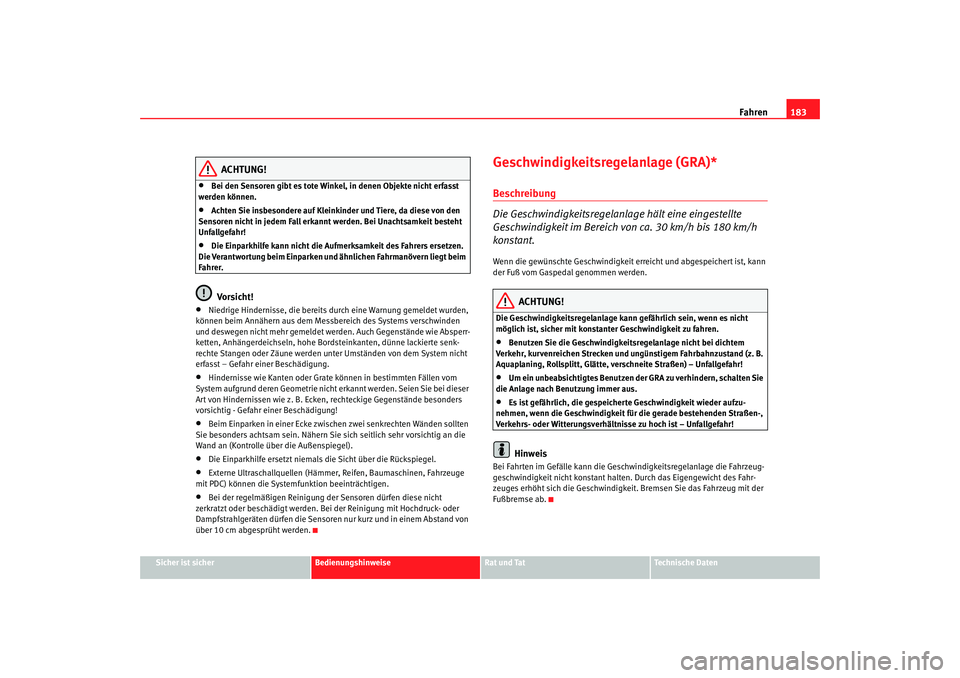

Fahren183
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Bei den Sensoren gibt es tote Winkel, in denen Objekte nicht erfasst
werden können.
•
Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von den
Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit besteht
Unfallgefahr!
•
Die Einparkhilfe kann nicht die Aufmerksamkeit des Fahrers ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt beim
Fahrer.Vorsicht!
•
Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Mess bereich des Systems verschwinden
und deswegen nicht mehr gemeldet werden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, hohe Bordsteinkanten, dünne lackierte senk-
rechte Stangen oder Zäune werden un ter Umständen von dem System nicht
erfasst – Gefahr einer Beschädigung.
•
Hindernisse wie Kanten oder Grat e können in bestimmten Fällen vom
System aufgrund deren Geometrie nicht erkannt werden. Seien Sie bei dieser
Art von Hindernissen wie z. B. Ecken, rechteckige Gegenstände besonders
vorsichtig - Gefahr einer Beschädigung!
•
Beim Einparken in einer Ecke zwischen zwei senkrechten Wänden sollten
Sie besonders achtsam sein. Nähern Sie sich seitlich sehr vorsichtig an die
Wand an (Kontrolle über die Außenspiegel).
•
Die Einparkhilfe ersetzt niemals die Sicht über die Rückspiegel.
•
Externe Ultraschallquellen (Hämmer, Reifen, Baumaschinen, Fahrzeuge
mit PDC) können die System funktion beeinträchtigen.
•
Bei der regelmäßigen Reinigung der Sensoren dürfen diese nicht
zerkratzt oder beschädigt werden. Bei der Reinigung mit Hochdruck- oder
Dampfstrahlgeräten dürfen die Sensoren nur kurz und in einem Abstand von
über 10 cm abgesprüht werden.
Geschwindigkeitsregelanlage (GRA)*Beschreibung
Die Geschwindigkeitsregelanlage hält eine eingestellte
Geschwindigkeit im Bereich von ca. 30 km/h bis 180 km/h
konstant.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.•
Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z. B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!
•
Um ein unbeabsichtigtes Benutzen der GRA zu verhindern, schalten Sie
die Anlage nach Benutzung immer aus.
•
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Hinweis
Bei Fahrten im Gefälle kann die Geschwindigkeitsregelanlage die Fahrzeug-
geschwindigkeit nicht konstant halten. Durch das Eigengewicht des Fahr-
zeuges erhöht sich die Geschwindigkeit. Bremsen Sie das Fahrzeug mit der
Fußbremse ab.
altea_xl aleman.book Seite 183 Donnerstag, 12. April 2007 6:54 18

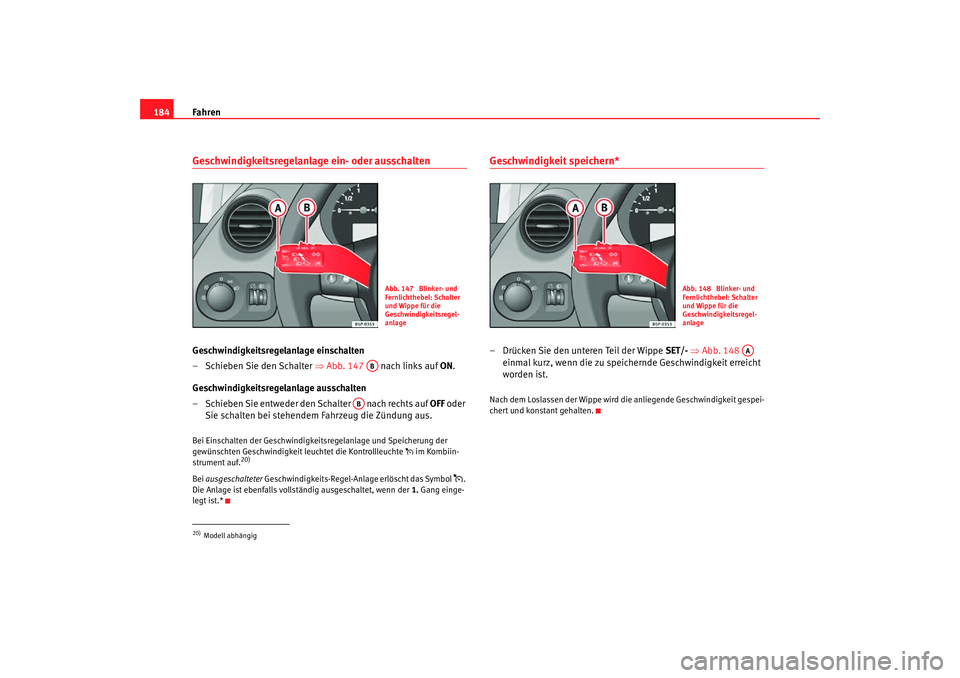

Fahren
184Geschwindigkeitsregelanlage ein- oder ausschaltenGeschwindigkeitsregelanlage einschalten
– Schieben Sie den Schalter ⇒ Abb. 147 nach links auf ON.
Geschwindigkeitsregelanlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
Sie schalten bei stehendem Fahrzeug die Zündung aus.Bei Einschalten der Geschwindigkei tsregelanlage und Speicherung der
gewünschten Geschwindigkeit leuchtet die Kontrollleuchte  im Kombiin-
strument auf.
20)
Bei ausgeschalteter Geschwindigkeits-Regel-Anlage erlöscht das Symbol
.
Die Anlage ist ebenfalls vollständig ausgeschaltet, wenn der 1. Gang einge-
legt ist.*
Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET/- ⇒ Abb. 148
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
20)Modell abhängig
Abb. 147 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AB
Abb. 148 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
altea_xl aleman.book Seite 184 Donnerstag, 12. April 2007 6:54 18

Fahren185
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES/+ ⇒ Abb. 149 ,
um die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET/– , um die
Geschwindigkeit zu verringern. Solange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Wenn Sie die Geschwindigkei t mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist je doch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwindigkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedal
verringern, ist die Regelung der ges peicherten Geschwindigkeit ausge-
schaltet. Sie können durch einmaliges Drücken des oberen Teils der Wippe
RES/+ ⇒ Abb. 149 die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Geschwindigkeitsregelanlage vorübergehend abschalten*
Abb. 149 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
AA
AA
Abb. 150 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
altea_xl aleman.book Seite 185 Donnerstag, 12. April 2007 6:54 18

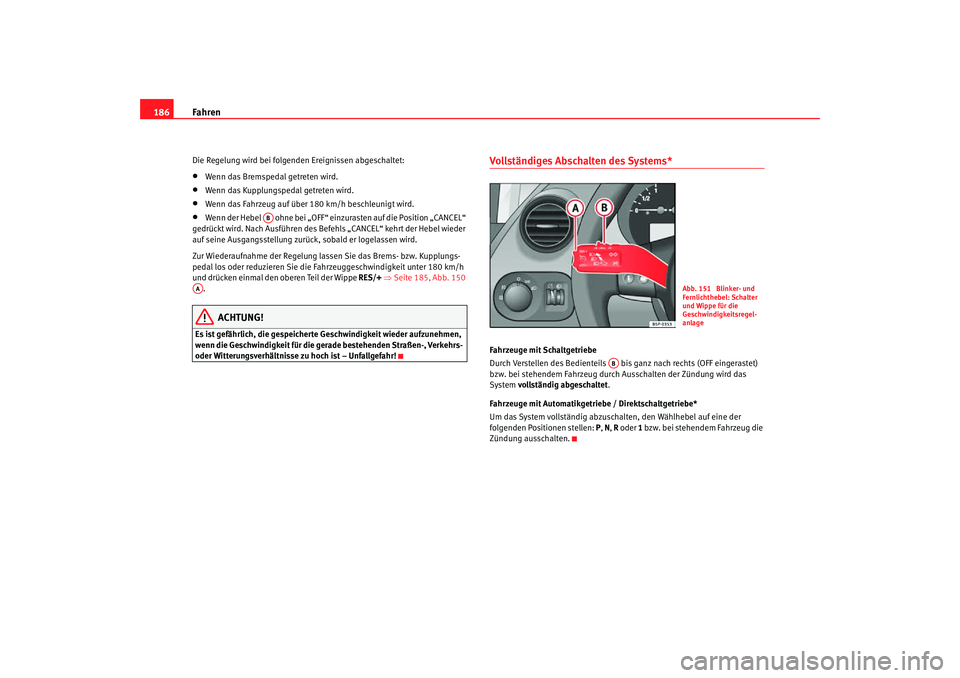

Fahren
186Die Regelung wird bei folgenden Ereignissen abgeschaltet:•
Wenn das Bremspedal getreten wird.
•
Wenn das Kupplungspedal getreten wird.
•
Wenn das Fahrzeug auf über 180 km/h beschleunigt wird.
•
Wenn der Hebel ohne bei „OFF“ einzurasten auf die Position „CANCEL“
gedrückt wird. Nach Ausführen des Befehls „CANCEL“ kehrt der Hebel wieder
auf seine Ausgangsstellung zurück, sobald er logelassen wird.
Zur Wiederaufnahme der Regelung lassen Sie das Brems- bzw. Kupplungs-
pedal los oder reduzieren Sie die Fahrzeuggeschwindigkeit unter 180 km/h
und drücken einmal den oberen Teil der Wippe RES/+ ⇒ Seite 185, Abb. 150
.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!
Vollständiges Abschalten des Systems*Fahrzeuge mit Schaltgetriebe
Durch Verstellen des Bedienteils bis ganz nach rechts (OFF eingerastet)
bzw. bei stehendem Fahrzeug durch Ausschalten der Zündung wird das
System vollständig abgeschaltet .
Fahrzeuge mit Automatikgetriebe / Direktschaltgetriebe*
Um das System vollständig abzuschalten, den Wählhebel auf eine der
folgenden Positionen stellen: P, N , R oder 1 bzw. bei stehendem Fahrzeug die
Zündung ausschalten.
AB
AA
Abb. 151 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
altea_xl aleman.book Seite 186 Donnerstag, 12. April 2007 6:54 18

Intelligente Technik187
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Rat und TatIntelligente TechnikBremsenBremskraftverstärkerDer Bremskraftverstärker verstärkt de n Druck den Sie mit dem Bremspedal
erzeugen. Er arbeitet nur bei laufendem Motor .
Arbeitet der Bremskraftverstärker nicht, weil z. B. das Fahrzeug abgeschleppt
werden muss oder weil ein Schaden am Bremskraftverstärker aufgetreten ist,
müssen Sie das Bremspedal wesentlich kräftiger treten als normalerweise.
ACHTUNG!
Der Bremsweg kann durch äußere Einflüsse verlängert werden.•
Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Andernfalls
besteht Unfallgefahr! Der Bremsweg verlängert sich erheblich, wenn der
Bremskraftverstärker nicht wirkt.
•
Wenn der Bremskraftverstärker nicht arbeitet – z. B. wenn das Fahr-
zeug abgeschleppt wird – ist zum Bremsen erheblich mehr Pedalkraft
erforderlich.
Bremsassistent (BAS)*In einer Notsituation bremsen die meiste n Autofahrer zwar rechtzeitig, aller-
dings nicht mit dem maximalen Bremsdruck. Dadurch wird der Bremsweg
länger als nötig!
Der Bremsassistent greift hier ein: Wenn Sie das Bremspedal sehr schnell
betätigen, wird dies vom Bremsassisten t als Notsituation gedeutet. Er baut
dann innerhalb kürzester Zeit den vollen Bremsdruck auf, um schneller und
effektiver das ABS zu aktivieren und den Bremsweg zu verkürzen.
Verringern Sie den Druck auf das Bremspedal nicht, denn sobald Sie das
Bremspedal loslassen, schaltet sich der Bremsassistent von selbst wieder
aus.
ACHTUNG!
•
Das Unfallrisiko erhöht sich, wenn Sie zu schnell fahren, zu dicht
auffahren oder die Fahrbahn glatt oder nass ist. Das erhöhte Unfallrisiko
kann auch durch den Bremsassistenten nicht verringert werden.
•
Der Bremsassistent kann die physikalisch vorgegebenen Grenzen nicht
überwinden, eine glatte oder nasse Fahrbahn ist auch mit Bremsassistent
gefährlich! Passen Sie immer Ihre Geschwindigkeit den Straßen- und
Verkehrsverhältnissen an. Die durch ABS erhöhte Sicherheit sollte nicht zu
riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
altea_xl aleman.book Seite 187 Donnerstag, 12. April 2007 6:54 18

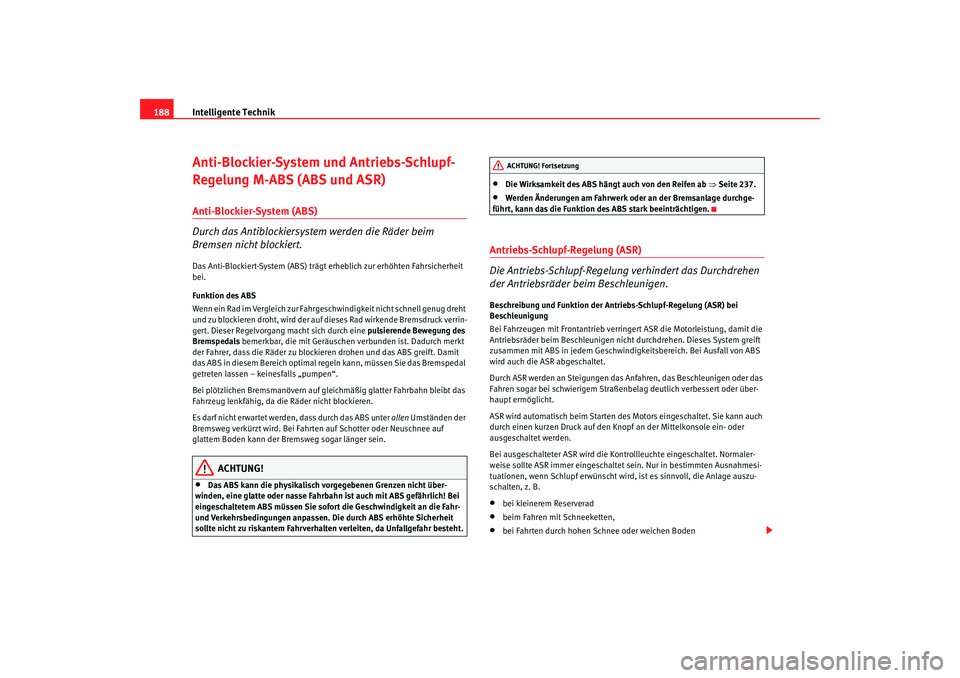

Intelligente Technik
188Anti-Blockier-System und Antriebs-Schlupf-
Regelung M-ABS (ABS und ASR)Anti-Blockier-System (ABS)
Durch das Antiblockiersystem werden die Räder beim
Bremsen nicht blockiert.Das Anti-Blockiert-System (ABS) trägt erheblich zur erhöhten Fahrsicherheit
bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug dreht
und zu blockieren droht, wird der auf dieses Rad wirkende Bremsdruck verrin-
gert. Dieser Regelvorgang macht sich durch eine pulsierende Bewegung des
Bremspedals bemerkbar, die mit Geräuschen verbunden ist. Dadurch merkt
der Fahrer, dass die Räder zu blockieren drohen und das ABS greift. Damit
das ABS in diesem Bereich optimal regeln kann, müssen Sie das Bremspedal
getreten lassen – keinesfalls „pumpen“.
Bei plötzlichen Bremsmanövern auf glei chmäßig glatter Fahrbahn bleibt das
Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter allen Umständen der
Bremsweg verkürzt wird. Bei Fahrte n auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG!
•
Das ABS kann die physikalisch vorgegebenen Grenzen nicht über-
winden, eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei
eingeschaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr-
und Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit
sollte nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
•
Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒Seite 237.
•
Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebs-Schlupf-Regelung (ASR)
Die Antriebs-Schlupf-Regelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen.Beschreibung und Funktion der Antriebs-Schlupf-Regelung (ASR) bei
Beschleunigung
Bei Fahrzeugen mit Frontantrieb verringert ASR die Mo torleistung, damit die
Antriebsräder beim Beschleunigen nicht durchdrehen. Dieses System greift
zusammen mit ABS in jedem Geschwindi gkeitsbereich. Bei Ausfall von ABS
wird auch die ASR abgeschaltet.
Durch ASR werden an Steigungen das Anfahren, das Beschleunigen oder das
Fahren sogar bei schwierigem Straßenbelag deutlich verbessert oder über-
haupt ermöglicht.
ASR wird automatisch beim Starten des Motors eingeschaltet. Sie kann auch
durch einen kurzen Druck auf den Knopf an der Mittelkonsole ein- oder
ausgeschaltet werden.
Bei ausgeschalteter ASR wird die Kontrollleuchte eingeschaltet. Normaler-
weise sollte ASR immer eingeschaltet sein. Nur in bestimmten Ausnahmesi-
tuationen, wenn Schlupf erwünscht wird, ist es sinnvoll, die Anlage auszu-
schalten, z. B.•
bei kleinerem Reserverad
•
beim Fahren mit Schneeketten,
•
bei Fahrten durch hohen Schnee oder weichen BodenACHTUNG! Fortsetzung
altea_xl aleman.book Seite 188 Donnerstag, 12. April 2007 6:54 18

Intelligente Technik189
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
wenn das Fahrzeug feststeckt, um es „herauszuschaukeln.“
Anschließend muss ASR wieder eingeschaltet werden.
ACHTUNG!
•
Die physikalisch vorgegebenen Grenzen können auch durch die ASR
nicht außer Kraft gesetzt werden. Dies ist vor allem bei Fahrten rutschiger
oder nasser Straßen oder bei Fahrten mit Anhänger zu beachten.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ASR erhöhte Fahrsicher-
heit darf Sie nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
•
Um die störungsfreie Funktion der ASR zu gewährleisten, müssen an allen
vier Rädern die gleichen Reifen montiert sein. Bei unterschiedlicher Lauf-
fläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z. B. am Moto r, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reife nkombination) können die Funktion des
ABS und der ASR beeinflussen.
Elektronisches Stabilisierungsprogramm
(ESP)*Allgemeines
Das elektronische Stabilisierungprogramm erhöht die Fahr-
stabilität.Durch das elektronische Stabilisierungsprogramm wird die Rutschgefahr
verringert.
Das elektronische Stabilisierungsprogramm (ESP) umfasst die Systeme ABS,
EDS, ASR und Empfehlung zur Handhabung der Lenkung.
Elektronisches Stabilisierungsprogramm (ESP)*
ESP verringert die Rutschgefahr, we nn die Räder einzeln gebremst werden.
Durch die Lenkbewegung und die Fahrgeschwindigkeit wird die vom Fahrer
gewünschte Fahrweise bestimmt und fortlaufend mit dem tatsächlichen Fahr-
zeugverhalten verglichen. Bei Abweichungen, wie z. B. beginnendes Schleu-
dern des Fahrzeugs, bremst das ESP das geeignete Rad automatisch ab.
Durch die Bremswirkung auf das Rad gewinnt das Fahrzeug seine Fahrstabi-
lität zurück. Wenn das Fahrzeug zum Übersteuern neigt (Ausbrechen des
Hecks), greift das System am kurvenäußeren Vorderrad.
Empfehlung zur Handhabung der Lenkung
Dies ist eine zusätzliche Sicherheitsfunktion im ESP. Mit dieser Funktion kann
der Fahrer das Fahrzeug in einer kritischen Situation leichter beherrschen.
Wenn man zum Beispiel eine abrupote Bremsung auf einem Untergrung mit
unterschiedlicher Haftung ausführen muss, neigt das Fahrzeug dazu, nach
rechts bzw. links auszubrechen. Dieser Zustand wird vom ESP erkannt, und
unterstützt den Fahrer mit einer Gegenlenkbewegung der elektromechni-
schen Lenkung.
altea_xl aleman.book Seite 189 Donnerstag, 12. April 2007 6:54 18

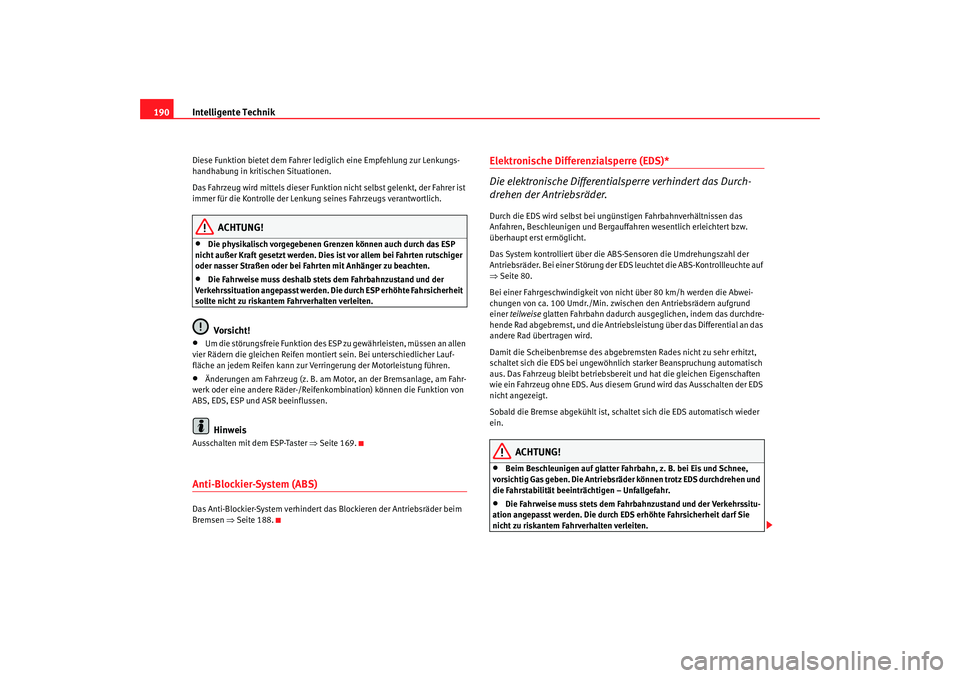

Intelligente Technik
190Diese Funktion bietet dem Fahrer le diglich eine Empfehlung zur Lenkungs-
handhabung in kritischen Situationen.
Das Fahrzeug wird mittels dieser Funktion nicht selbst gelenkt, der Fahrer ist
immer für die Kontrolle der Lenkung seines Fahrzeugs verantwortlich.
ACHTUNG!
•
Die physikalisch vorgegebenen Grenzen können auch durch das ESP
nicht außer Kraft gesetzt werden. Dies ist vor allem bei Fahrten rutschiger
oder nasser Straßen oder bei Fahrten mit Anhänger zu beachten.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
•
Um die störungsfreie Funktion des ESP zu gewährleisten, müssen an allen
vier Rädern die gleichen Reifen montiert sein. Bei unterschiedlicher Lauf-
fläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z. B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reife nkombination) können die Funktion von
ABS, EDS, ESP und ASR beeinflussen.Hinweis
Ausschalten mit dem ESP-Taster ⇒Seite 169.Anti-Blockier-System (ABS)Das Anti-Blockier-System verhindert das Blockieren der Antriebsräder beim
Bremsen ⇒Seite 188.
Elektronische Differenzialsperre (EDS)*
Die elektronische Differentialsperre verhindert das Durch-
drehen der Antriebsräder.Durch die EDS wird selbst bei ungünstigen Fahrbahnverhältnissen das
Anfahren, Beschleunigen und Bergauffahren wesentlich erleichtert bzw.
überhaupt erst ermöglicht.
Das System kontrolliert über die ABS-Sensoren die Umdrehungszahl der
Antriebsräder. Bei einer Störung der ED S leuchtet die ABS-Kontrollleuchte auf
⇒ Seite 80.
Bei einer Fahrgeschwindigkeit von nicht über 80 km/h werden die Abwei-
chungen von ca. 100 Umdr./Min. zwischen den Antriebsrädern aufgrund
einer teilweise glatten Fahrbahn dadurch ausgeglichen, indem das durchdre-
hende Rad abgebremst, und die Antriebsleistung über das Differential an das
andere Rad übertragen wird.
Damit die Scheibenbremse des abgebremsten Rades nicht zu sehr erhitzt,
schaltet sich die EDS bei ungewöhnlich starker Beanspruchung automatisch
aus. Das Fahrzeug bleibt betriebsbereit und hat die gleichen Eigenschaften
wie ein Fahrzeug ohne EDS. Aus diesem Grund wird das Ausschalten der EDS
nicht angezeigt.
Sobald die Bremse abgekühlt ist, schaltet sich die EDS automatisch wieder
ein.
ACHTUNG!
•
Beim Beschleunigen auf glatter Fahrbahn, z. B. bei Eis und Schnee,
vorsichtig Gas geben. Die Antriebsräder können trotz EDS durchdrehen und
die Fahrstabilität beeinträchtigen – Unfallgefahr.
•
Die Fahrweise muss stets dem Fahrbahnzustand und der Verkehrssitu-
ation angepasst werden. Die durch EDS erhöhte Fahrsicherheit darf Sie
nicht zu riskantem Fahrverhalten verleiten.
altea_xl aleman.book Seite 190 Donnerstag, 12. April 2007 6:54 18
