2007 Seat Altea Freetrack Betriebsanleitung (in German)

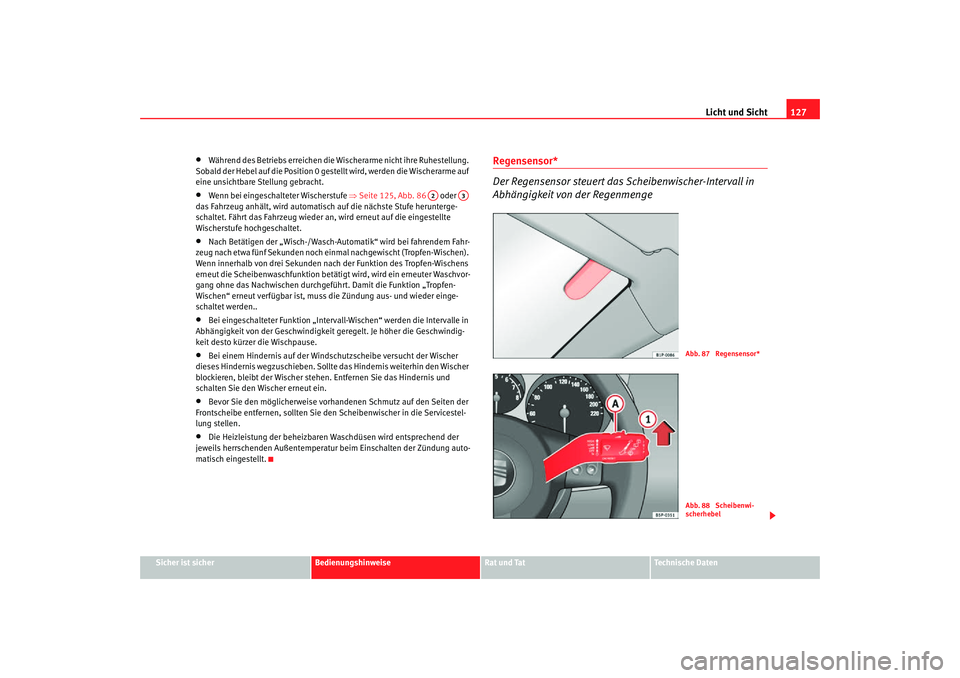

Licht und Sicht127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Während des Betriebs erreichen die Wischerarme nicht ihre Ruhestellung.
Sobald der Hebel auf die Position 0 gestellt wird, werden die Wischerarme auf
eine unsichtbare Stellung gebracht.
•
Wenn bei eingeschalteter Wischerstufe ⇒Seite 125, Abb. 86 oder
das Fahrzeug anhält, wird automatisch auf die nächste Stufe herunterge-
schaltet. Fährt das Fahrzeug wieder an, wird erneut auf die eingestellte
Wischerstufe hochgeschaltet.
•
Nach Betätigen der „Wisch-/Wasch-Automatik“ wird bei fahrendem Fahr-
zeug nach etwa fünf Sekunden noch einmal nachgewischt (Tropfen-Wischen).
Wenn innerhalb von drei Sekunden nach der Funktion des Tropfen-Wischens
erneut die Scheibenwaschfunktion betäti gt wird, wird ein erneuter Waschvor-
gang ohne das Nachwischen durchgeführt. Damit die Funktion „Tropfen-
Wischen“ erneut verfügbar ist, muss die Zündung aus- und wieder einge-
schaltet werden..
•
Bei eingeschalteter Funktion „Intervall-Wischen“ werden die Intervalle in
Abhängigkeit von der Geschwindigkeit geregelt. Je höher die Geschwindig-
keit desto kürzer die Wischpause.
•
Bei einem Hindernis auf der Windsc hutzscheibe versucht der Wischer
dieses Hindernis wegzuschieben. Sollte das Hindernis weiterhin den Wischer
blockieren, bleibt der Wischer stehen. Entfernen Sie das Hindernis und
schalten Sie den Wischer erneut ein.
•
Bevor Sie den möglicherweise vorhan denen Schmutz auf den Seiten der
Frontscheibe entfernen, sollten Sie den Scheibenwischer in die Servicestel-
lung stellen.
•
Die Heizleistung der behe izbaren Waschdüsen wird entsprechend der
jeweils herrschenden Außentemperatur beim Einschalten der Zündung auto-
matisch eingestellt.
Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der Regenmenge
A2
A3
Abb. 87 Regensensor*Abb. 88 Scheibenwi-
scherhebel
altea_xl aleman.book Seite 127 Donnerstag, 12. April 2007 6:54 18

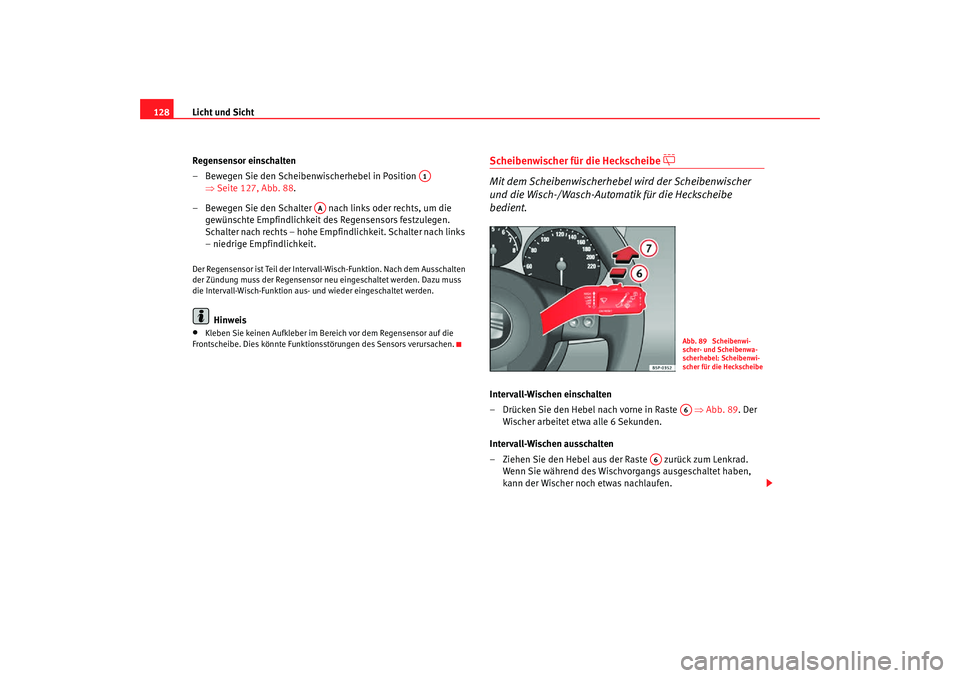

Licht und Sicht
128
Regensensor einschalten
– Bewegen Sie den Scheibenwischerhebel in Position ⇒Seite 127, Abb. 88 .
– Bewegen Sie den Schalter nach links oder rechts, um die gewünschte Empfindlichkeit des Regensensors festzulegen.
Schalter nach rechts – hohe Empfindlichkeit. Schalter nach links
– niedrige Empfindlichkeit.Der Regensensor ist Teil der Intervall-Wisch-Funktion. Nach dem Ausschalten
der Zündung muss der Regensensor ne u eingeschaltet werden. Dazu muss
die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
Hinweis
•
Kleben Sie keinen Aufkleber im Bereich vor dem Regensensor auf die
Frontscheibe. Dies könnte Funktion sstörungen des Sensors verursachen.
Scheibenwischer für die Heckscheibe


Mit dem Scheibenwischerhebel wird der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 89. Der
Wischer arbeitet etwa alle 6 Sekunden.
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad. Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen.
A1
AA
Abb. 89 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Scheibenwi-
scher für die HeckscheibeA6
A6
altea_xl aleman.book Seite 128 Donnerstag, 12. April 2007 6:54 18

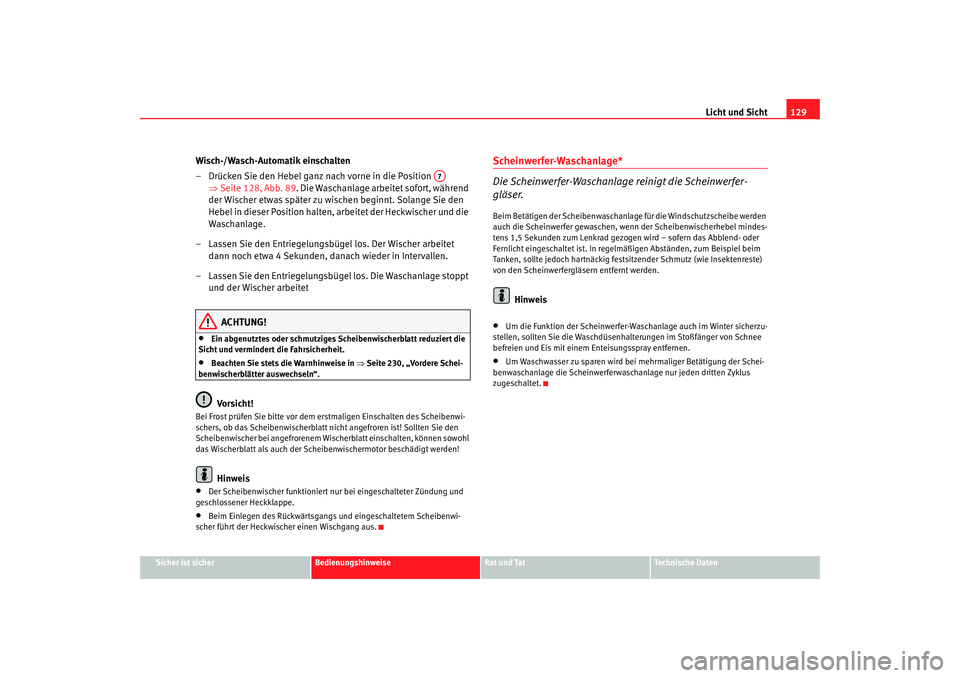

Licht und Sicht129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position
⇒Seite 128, Abb. 89 . Die Waschanlage arbeitet sofort, während
der Wischer etwas später zu wischen beginnt. Solange Sie den
Hebel in dieser Position halten, arbeitet der Heckwischer und die
Waschanlage.
– Lassen Sie den Entriegelungsbügel los. Der Wischer arbeitet dann noch etwa 4 Sekunden, danach wieder in Intervallen.
– Lassen Sie den Entriegelungsbügel los. Die Waschanlage stoppt und der Wischer arbeitet
ACHTUNG!
•
Ein abgenutztes oder schmutziges Sc heibenwischerblatt reduziert die
Sicht und vermindert die Fahrsicherheit.
•
Beachten Sie stets die Warnhinweise in ⇒Seite 230, „Vordere Schei-
benwischerblätter auswechseln“.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt nicht angefroren ist! Sollten Sie den
Scheibenwischer bei angefrorenem Wischerblatt einschalten, können sowohl
das Wischerblatt als auch der Scheibenwischermotor beschädigt werden!
Hinweis
•
Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung und
geschlossener Heckklappe.
•
Beim Einlegen des Rückwärtsgangs und eingeschaltetem Scheibenwi-
scher führt der Heckwischer einen Wischgang aus.
Scheinwerfer-Waschanlage*
Die Scheinwerfer-Waschanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlag e für die Windschutzscheibe werden
auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel mindes-
tens 1,5 Sekunden zum Lenkrad gezogen wird – sofern das Abblend- oder
Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim
Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste)
von den Scheinwerfergläsern entfernt werden.
Hinweis
•
Um die Funktion der Scheinwerfer-Waschanlage auch im Winter sicherzu-
stellen, sollten Sie die Waschdüsenhalterungen im Stoßfänger von Schnee
befreien und Eis mit einem Enteisungsspray entfernen.
•
Um Waschwasser zu sparen wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferwasc hanlage nur jeden dritten Zyklus
zugeschaltet.
A7
altea_xl aleman.book Seite 129 Donnerstag, 12. April 2007 6:54 18

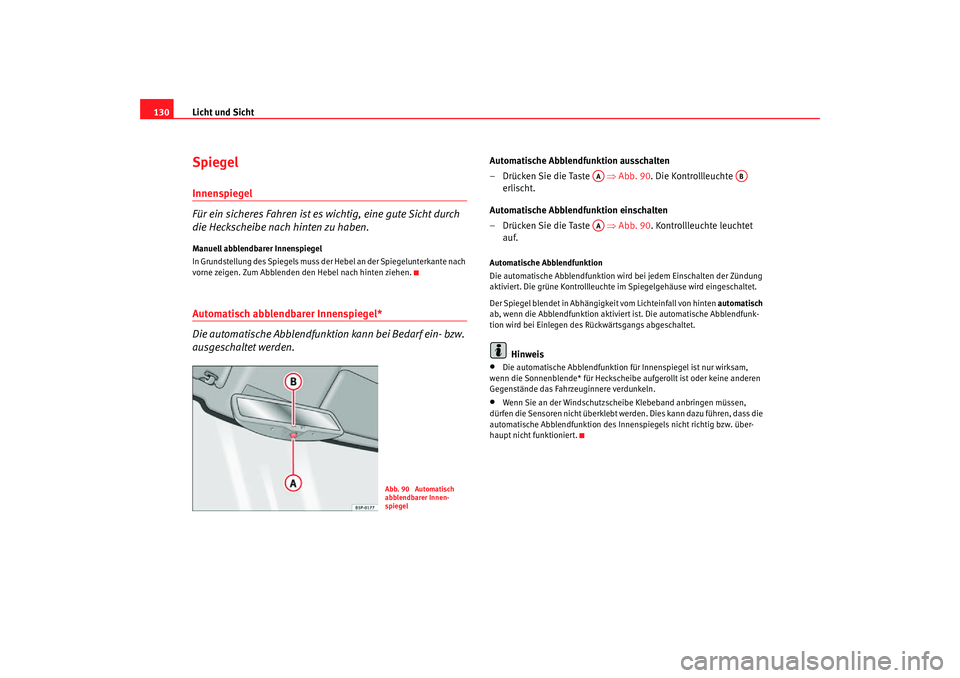

Licht und Sicht
130SpiegelInnenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss de r Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.
Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Abb. 90 . Die Kontrollleuchte
erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒Abb. 90 . Kontrollleuchte leuchtet
auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse wird eingeschaltet.
Der Spiegel blendet in Abhängigkeit vom Lichteinfall von hinten automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•
Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheibe aufgerollt ist oder keine anderen
Gegenstände das Fahrzeuginnere verdunkeln.
•
Wenn Sie an der Windschutzscheibe Klebeband anbringen müssen,
dürfen die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die
automatische Abblendfunktion des Innenspiegels nicht richtig bzw. über-
haupt nicht funktioniert.
Abb. 90 Automatisch
abblendbarer Innen-
spiegel
AA
AB
AA
altea_xl aleman.book Seite 130 Donnerstag, 12. April 2007 6:54 18

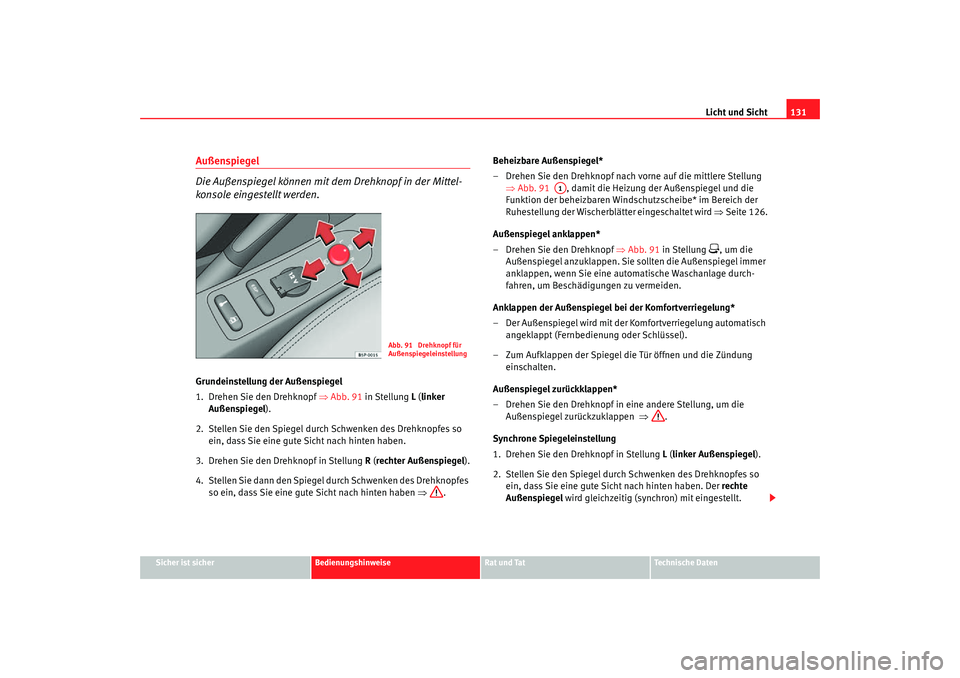

Licht und Sicht131
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒Abb. 91 in Stellung L (linker
Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf in Stellung R (rechter Außenspiegel ).
4. Stellen Sie dann den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒. Beheizbare Außenspiegel*
– Drehen Sie den Drehknopf nach vorne auf die mittlere Stellung
⇒Abb. 91 , damit die Heizung der Außenspiegel und die
Funktion der beheizbaren Windschutzscheibe* im Bereich der
Ruhestellung der Wischerblätter eingeschaltet wird ⇒ Seite 126.
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒Abb. 91 in Stellung
, um die
Außenspiegel anzuklappen. Sie sollten die Außenspiegel immer
anklappen, wenn Sie eine automatische Waschanlage durch-
fahren, um Beschädigungen zu vermeiden.
Anklappen der Außenspiegel bei der Komfortverriegelung*
– Der Außenspiegel wird mit der Komfortverriegelung automatisch angeklappt (Fernbedienung oder Schlüssel).
– Zum Aufklappen der Spiegel die Tür öffnen und die Zündung einschalten.
Außenspiegel zurückklappen*
– Drehen Sie den Drehknopf in eine andere Stellung, um die Auße nspiegel zurückzu klappen ⇒ .
Synchrone Spiegeleinstellung
1. Drehen Sie den Drehknopf in Stellung L ( linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt.
Abb. 91 Drehknopf für
Außenspiegeleinstellung
A1
altea_xl aleman.book Seite 131 Donnerstag, 12. April 2007 6:54 18

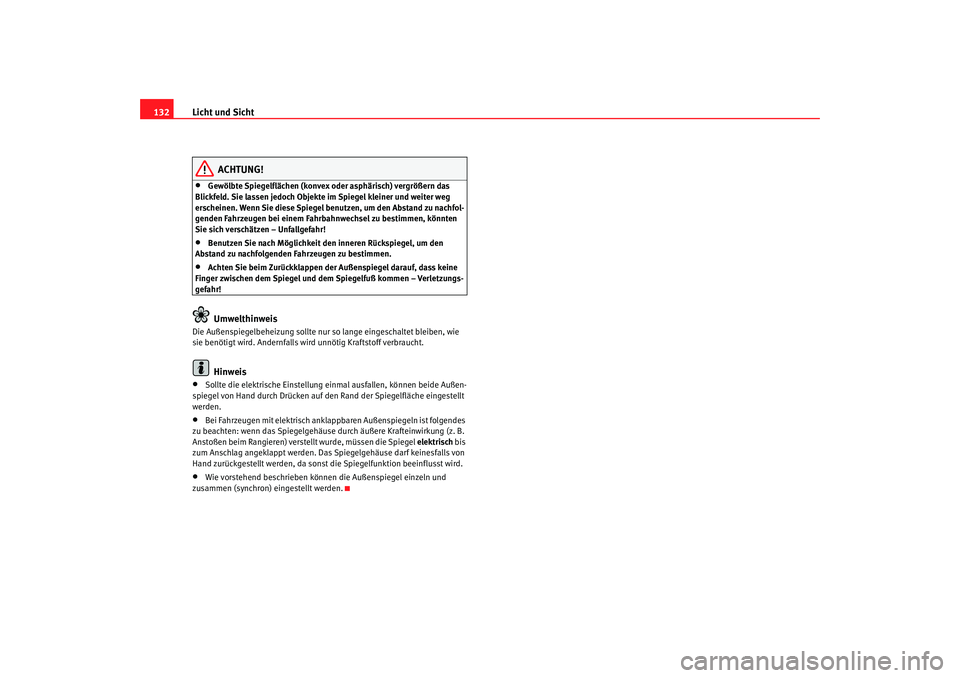

Licht und Sicht
132
ACHTUNG!
•
Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg
erscheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!
•
Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den
Abstand zu nachfolgenden Fahrzeugen zu bestimmen.
•
Achten Sie beim Zurückklappen der Außenspiegel darauf, dass keine
Finger zwischen dem Spiegel und dem Spiegelfuß kommen – Verletzungs-
gefahr!Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wird unnötig Kraftstoff verbraucht.
Hinweis
•
Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf den Rand der Spiegelfläche eingestellt
werden.
•
Bei Fahrzeugen mit elektrisch anklap pbaren Außenspiegeln ist folgendes
zu beachten: wenn das Spiegelgehäuse durch äußere Krafteinwirkung (z. B.
Anstoßen beim Rangieren) verstellt wurde, müssen die Spiegel elektrisch bis
zum Anschlag angeklappt werden. Das Spiegelgehäuse darf keinesfalls von
Hand zurückgestellt werden, da sonst die Spiegelfunktion beeinflusst wird.
•
Wie vorstehend beschrieben könne n die Außenspiegel einzeln und
zusammen (synchron) eingestellt werden.
altea_xl aleman.book Seite 132 Donnerstag, 12. April 2007 6:54 18

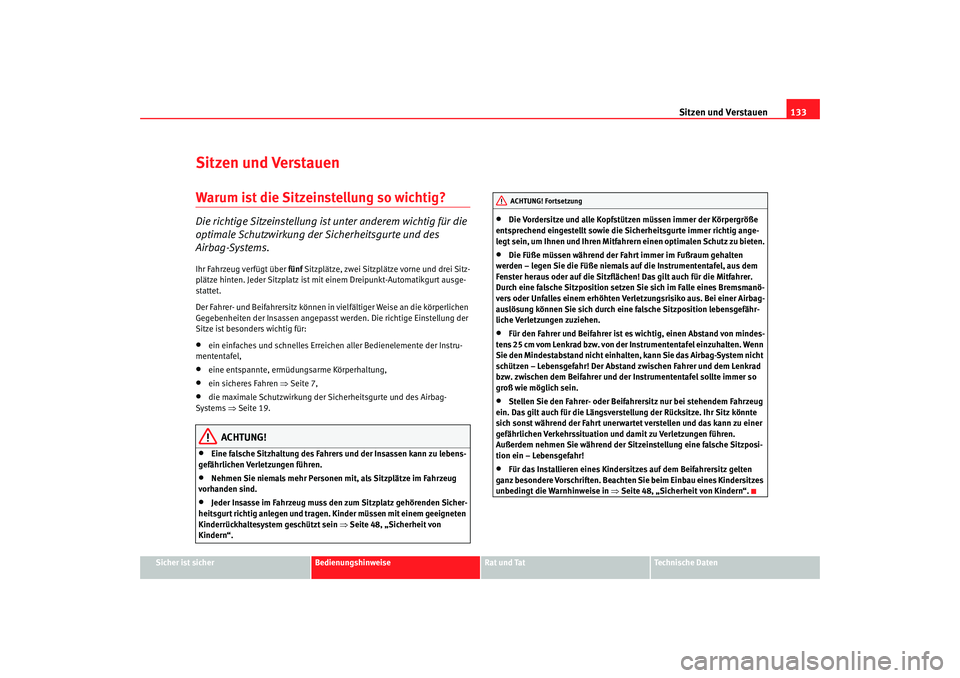

Sitzen und Verstauen133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sitzen und VerstauenWarum ist die Sitzeinstellung so wichtig?Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Ihr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplätze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
Der Fahrer- und Beifahrersitz können in vielfältiger Weise an die körperlichen
Gegebenheiten der Insassen angepasst werden. Die richtige Einstellung der
Sitze ist besonders wichtig für:•
ein einfaches und schnelles Erreichen aller Bedieneleme nte der Instru-
mententafel,
•
eine entspannte, ermüdu ngsarme Körperhaltung,
•
ein sicheres Fahren ⇒Seite 7,
•
die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems ⇒ Seite 19.
ACHTUNG!
•
Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebens-
gefährlichen Verletzungen führen.
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Kinder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein ⇒Seite 48, „Sicherheit von
Kindern“.
•
Die Vordersitze und alle Kopfstützen müssen immer der Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen und Ihren Mitfahrern einen optimalen Schutz zu bieten.
•
Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine falsche Sitzposition lebensgefähr-
liche Verletzungen zuziehen.
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Der Abstand zwischen Fahrer und dem Lenkrad
bzw. zwischen dem Beifahrer und der Instrumententafel sollte immer so
groß wie möglich sein.
•
Stellen Sie den Fahrer- oder Beifah rersitz nur bei stehendem Fahrzeug
ein. Das gilt auch für die Längsverstellung der Rücksitze. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
Außerdem nehmen Sie während der Sitzeinstellung eine falsche Sitzposi-
tion ein – Lebensgefahr!
•
Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise in ⇒Seite 48, „Sicherheit von Kindern“.ACHTUNG! Fortsetzung
altea_xl aleman.book Seite 133 Donnerstag, 12. April 2007 6:54 18

Sitzen und Verstauen
134KopfstützeRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können das Verletzungsrisiko in den
meisten Unfallsituationen reduzieren.
– Stellen Sie die Kopfstützen so ein, dass sich die Oberkante der
Kopfstütze möglichst auf einer Linie mit dem oberen Teil Ihres
Kopfes, bzw. mindestens auf Augenhöhe befindet ⇒Abb. 92
und ⇒Abb. 93.Einstellen der Kopfstützen ⇒Seite 135.
ACHTUNG!
•
Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopf-
stützen erhöht das Risiko schwerer Verletzungen.
•
Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.
•
Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
•
Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
Abb. 92 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 93 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
altea_xl aleman.book Seite 134 Donnerstag, 12. April 2007 6:54 18
