2007 Seat Altea Freetrack Betriebsanleitung (in German)

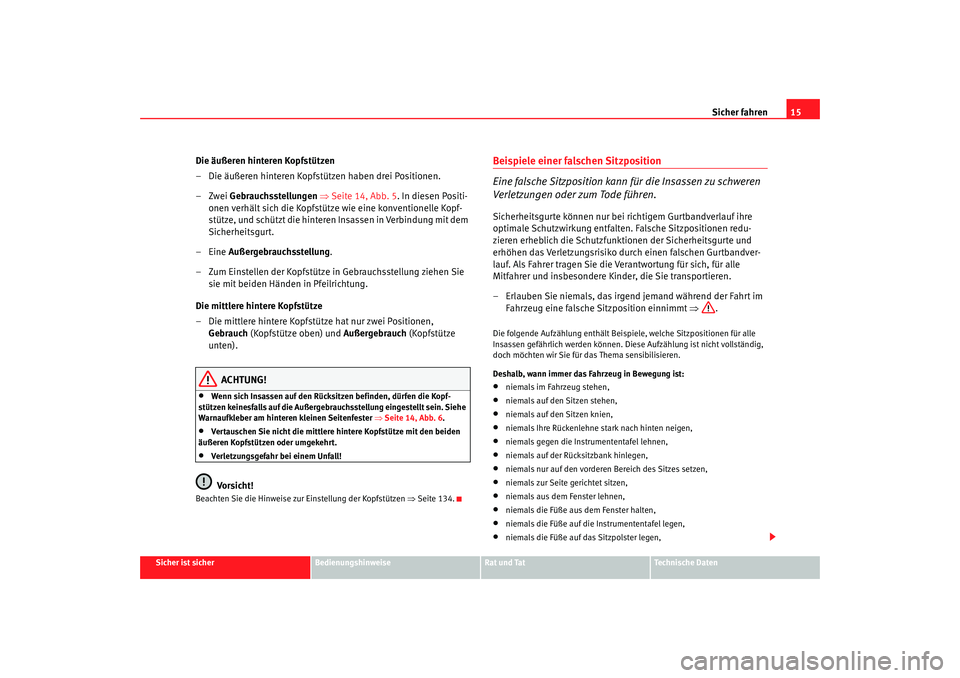

Sicher fahren15
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Die äußeren hinteren Kopfstützen
– Die äußeren hinteren Kopfstützen haben drei Positionen.
–Zwei Gebrauchsstellungen ⇒ Seite 14, Abb. 5 . In diesen Positi-
onen verhält sich die Kopfstütze wie eine konventionelle Kopf-
stütze, und schützt die hinteren Insassen in Verbindung mit dem
Sicherheitsgurt.
–Eine Außergebrauchsstellung .
– Zum Einstellen der Kopfstütze in Gebrauchsstellung ziehen Sie sie mit beiden Händen in Pfeilrichtung.
Die mittlere hintere Kopfstütze
– Die mittlere hintere Kopfstütze hat nur zwei Positionen, Gebrauch (Kopfstütze oben) und Außergebrauch (Kopfstütze
unten).
ACHTUNG!
•
Wenn sich Insassen auf den Rücksitzen befinden, dürfen die Kopf-
stützen keinesfalls auf die Außergebrauchsstellung eingestellt sein. Siehe
Warnaufkleber am hinteren kleinen Seitenfester ⇒Seite 14, Abb. 6 .
•
Vertauschen Sie nicht die mittlere hintere Kopfstütze mit den beiden
äußeren Kopfstützen oder umgekehrt.
•
Verletzungsgefahr bei einem Unfall!Vorsicht!
Beachten Sie die Hinweise zur Einstellung der Kopfstützen ⇒Seite 134.
Beispiele einer falschen Sitzposition
Eine falsche Sitzposition kann für die Insassen zu schweren
Verletzungen oder zum Tode führen.Sicherheitsgurte können nur bei richtigem Gurtbandverlauf ihre
optimale Schutzwirkung entfalten. Falsche Sitzpositionen redu-
zieren erheblich die Schutzfunktionen der Sicherheitsgurte und
erhöhen das Verletzungsrisiko durch einen falschen Gurtbandver-
lauf. Als Fahrer tragen Sie die Verantwortung für sich, für alle
Mitfahrer und insbesondere Kinder, die Sie transportieren.
– Erlauben Sie niemals, das irgend jemand während der Fahrt im
Fahrzeug eine falsche Sitzposition einnimmt ⇒.Die folgende Aufzählung enthält Beispiele, welche Sitzpositionen für alle
Insassen gefährlich werden können. Diese Aufzählung ist nicht vollständig,
doch möchten wir Sie für das Thema sensibilisieren.
Deshalb, wann immer das Fahrzeug in Bewegung ist:•
niemals im Fahrzeug stehen,
•
niemals auf den Sitzen stehen,
•
niemals auf den Sitzen knien,
•
niemals Ihre Rückenlehne stark nach hinten neigen,
•
niemals gegen die Instrumententafel lehnen,
•
niemals auf der Rücksitzbank hinlegen,
•
niemals nur auf den vorderen Bereich des Sitzes setzen,
•
niemals zur Seite gerichtet sitzen,
•
niemals aus dem Fenster lehnen,
•
niemals die Füße aus dem Fenster halten,
•
niemals die Füße auf die Instrumententafel legen,
•
niemals die Füße auf das Sitzpolster legen,
altea_xl aleman.book Seite 15 Donnerstag, 12. April 2007 6:54 18

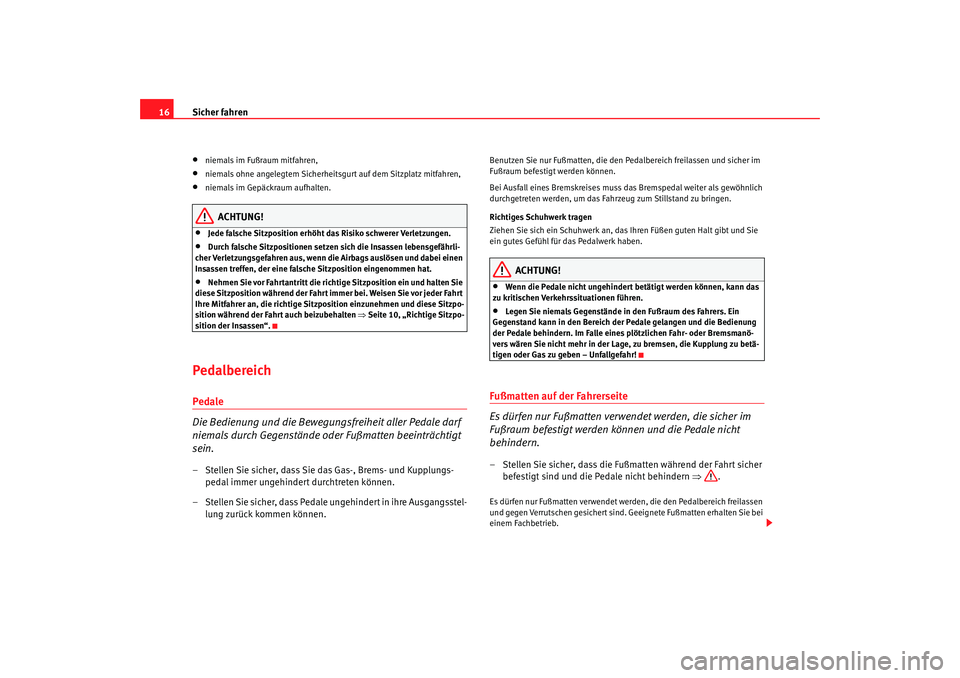

Sicher fahren
16•
niemals im Fußraum mitfahren,
•
niemals ohne angelegtem Sicherheitsgurt auf dem Sitzplatz mitfahren,
•
niemals im Gepäckraum aufhalten.
ACHTUNG!
•
Jede falsche Sitzposition erhöht das Risiko schwerer Verletzungen.
•
Durch falsche Sitzpositionen setzen sich die Insassen lebensgefährli-
cher Verletzungsgefahren aus, wenn die Airbags auslösen und dabei einen
Insassen treffen, der eine falsche Sitzposition eingenommen hat.
•
Nehmen Sie vor Fahrtantritt die richtige Sitzposition ein und halten Sie
diese Sitzposition während der Fahrt i mmer bei. Weisen Sie vor jeder Fahrt
Ihre Mitfahrer an, die richtige Sitzpo sition einzunehmen und diese Sitzpo-
sition während der Fahrt auch beizubehalten ⇒Seite 10, „Richtige Sitzpo-
sition der Insassen“.
PedalbereichPedale
Die Bedienung und die Bewegungsfreiheit aller Pedale darf
niemals durch Gegenstände oder Fußmatten beeinträchtigt
sein.– Stellen Sie sicher, dass Sie das Gas-, Brems- und Kupplungs- pedal immer ungehindert durchtreten können.
– Stellen Sie sicher, dass Pedale ungehindert in ihre Ausgangsstel- lung zurück kommen können.
Benutzen Sie nur Fußmatten, die den Pedalbereich freilassen und sicher im
Fußraum befestigt werden können.
Bei Ausfall eines Bremskreises muss das Bremspedal weiter als gewöhnlich
durchgetreten werden, um das Fahrzeug zum Stillstand zu bringen.
Richtiges Schuhwerk tragen
Ziehen Sie sich ein Schuhwerk an, das Ihren Füßen guten Halt gibt und Sie
ein gutes Gefühl für das Pedalwerk haben.
ACHTUNG!
•
Wenn die Pedale nicht ungehindert betätigt werden können, kann das
zu kritischen Verkehrssituationen führen.
•
Legen Sie niemals Gegenstände in den Fußraum des Fahrers. Ein
Gegenstand kann in den Bereich der Pedale gelangen und die Bedienung
der Pedale behindern. Im Falle eines plötzlichen Fahr- oder Bremsmanö-
vers wären Sie nicht mehr in der Lage, zu bremsen, die Kupplung zu betä-
tigen oder Gas zu geben – Unfallgefahr!
Fußmatten auf der Fahrerseite
Es dürfen nur Fußmatten verwendet werden, die sicher im
Fußraum befestigt werden können und die Pedale nicht
behindern.– Stellen Sie sicher, dass die Fußmatten während der Fahrt sicher befestigt sind und die Pedale nicht behindern ⇒.Es dürfen nur Fußmatten verwendet werden, die den Pedalbereich freilassen
und gegen Verrutschen gesichert sind. Geeignete Fußmatten erhalten Sie bei
einem Fachbetrieb.
altea_xl aleman.book Seite 16 Donnerstag, 12. April 2007 6:54 18

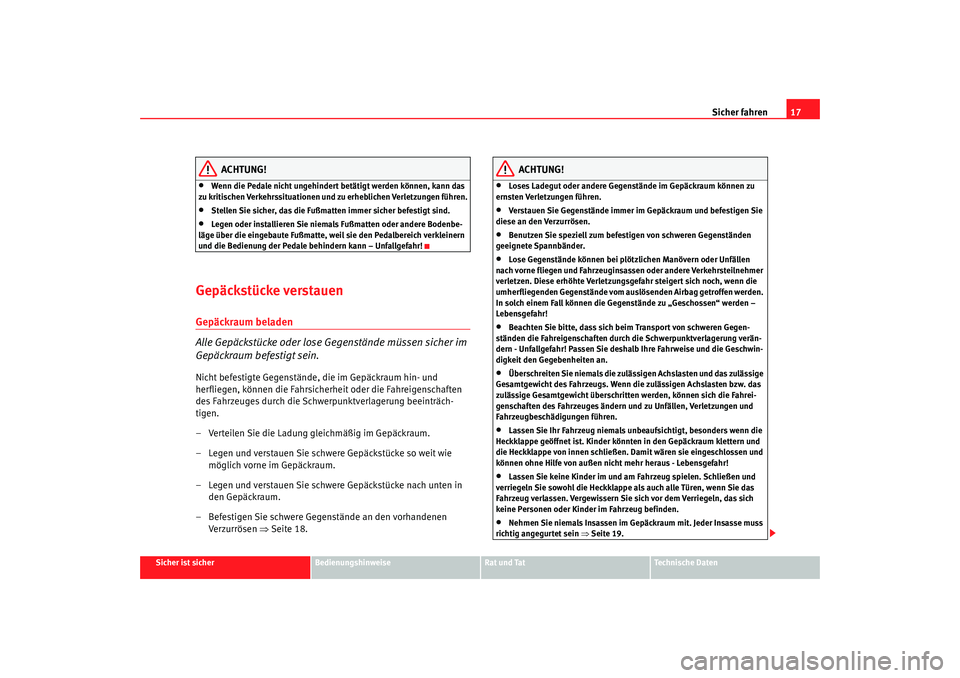

Sicher fahren17
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Wenn die Pedale nicht ungehindert betätigt werden können, kann das
zu kritischen Verkehrssituationen und zu erheblichen Verletzungen führen.
•
Stellen Sie sicher, das die Fußmatten immer sicher befestigt sind.
•
Legen oder installieren Sie niem als Fußmatten oder andere Bodenbe-
läge über die eingebaute Fußmatte, weil sie den Pedalbereich verkleinern
und die Bedienung der Pedale behindern kann – Unfallgefahr!
Gepäckstücke verstauenGepäckraum beladen
Alle Gepäckstücke oder lose Gegenstände müssen sicher im
Gepäckraum befestigt sein.Nicht befestigte Gegenstände, die im Gepäckraum hin- und
herfliegen, können die Fahrsicherheit oder die Fahreigenschaften
des Fahrzeuges durch die Schwerpunktverlagerung beeinträch-
tigen.
– Verteilen Sie die Ladung gleichmäßig im Gepäckraum.
– Legen und verstauen Sie schwere Gepäckstücke so weit wie möglich vorne im Gepäckraum.
– Legen und verstauen Sie schwere Gepäckstücke nach unten in den Gepäckraum.
– Befestigen Sie schwere Gegenstände an den vorhandenen Ve r zur rö se n ⇒Seite 18.
ACHTUNG!
•
Loses Ladegut oder andere Gegenstände im Gepäckraum können zu
ernsten Verletzungen führen.
•
Verstauen Sie Gegenstände immer im Gepäckraum und befestigen Sie
diese an den Verzurrösen.
•
Benutzen Sie speziell zum befestigen von schweren Gegenständen
geeignete Spannbänder.
•
Lose Gegenstände können bei plötzlichen Manövern oder Unfällen
nach vorne fliegen und Fahrzeuginsassen oder andere Verkehrsteilnehmer
verletzen. Diese erhöhte Verletzungsgefahr steigert sich noch, wenn die
umherfliegenden Gegenstände vom auslösenden Airbag getroffen werden.
In solch einem Fall können die Gegenstände zu „Geschossen“ werden –
Lebensgefahr!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie deshalb Ihre Fahrweise und die Geschwin-
digkeit den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht des Fahrzeugs. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahrei-
genschaften des Fahrzeuges ändern und zu Unfällen, Verletzungen und
Fahrzeugbeschädigungen führen.
•
Lassen Sie Ihr Fahrzeug niemals unbeaufsichtigt, besonders wenn die
Heckklappe geöffnet ist. Kinder könnten in den Gepäckraum klettern und
die Heckklappe von innen schließen. Damit wären sie eingeschlossen und
können ohne Hilfe von außen nicht mehr heraus - Lebensgefahr!
•
Lassen Sie keine Kinder im und am Fahrzeug spielen. Schließen und
verriegeln Sie sowohl die Heckklappe als auch alle Türen, wenn Sie das
Fahrzeug verlassen. Vergewissern Sie sich vor dem Verriegeln, das sich
keine Personen oder Kinder im Fahrzeug befinden.
•
Nehmen Sie niemals Insassen im Gepäckraum mit. Jeder Insasse muss
richtig angegurtet sein ⇒Seite 19.
altea_xl aleman.book Seite 17 Donnerstag, 12. April 2007 6:54 18

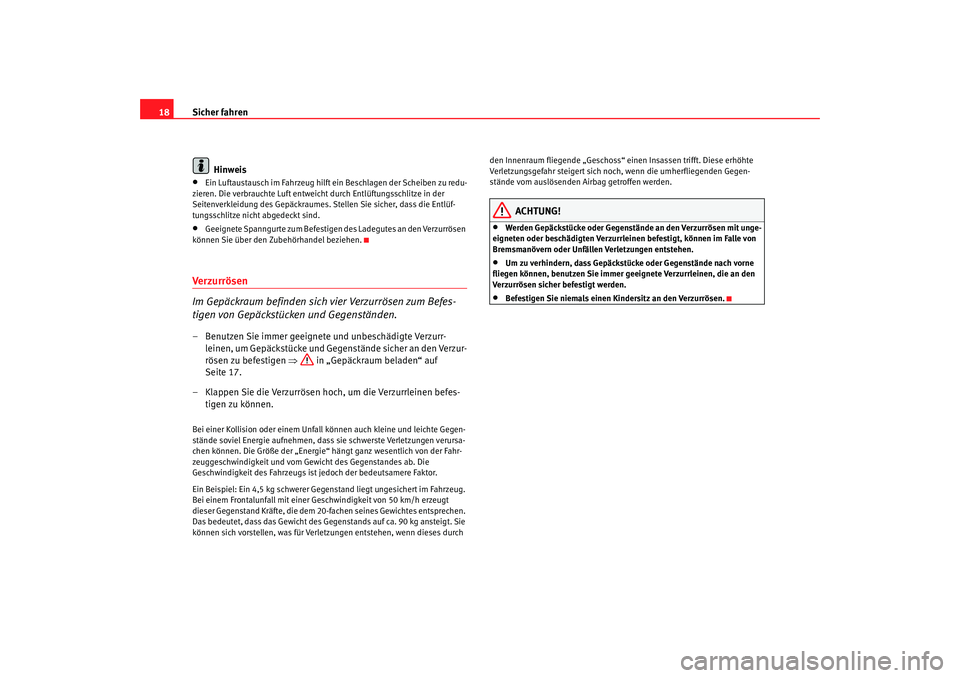

Sicher fahren
18
Hinweis•
Ein Luftaustausch im Fahrzeug hilft ein Beschlagen der Scheiben zu redu-
zieren. Die verbrauchte Luft entweicht durch Entlüftungsschlitze in der
Seitenverkleidung des Gepäckraumes. Stellen Sie sicher, dass die Entlüf-
tungsschlitze nicht abgedeckt sind.
•
Geeignete Spanngurte zum Befestigen des Ladegutes an den Verzurrösen
können Sie über den Zubehörhandel beziehen.
Verzurrösen
Im Gepäckraum befinden sich vier Verzurrösen zum Befes-
tigen von Gepäckstücken und Gegenständen.– Benutzen Sie immer geeignete und unbeschädigte Verzurr- leinen, um Gepäckstücke und Gegenstände sicher an den Verzur-
rösen zu befestigen ⇒ in „Gepäckraum beladen“ auf
Seite 17.
– Klappen Sie die Verzurrösen hoch, um die Verzurrleinen befes- tigen zu können.Bei einer Kollision oder einem Unfall können auch kleine und leichte Gegen-
stände soviel Energie aufnehmen, dass sie schwerste Verletzungen verursa-
chen können. Die Größe der „Energie“ hängt ganz wesentlich von der Fahr-
zeuggeschwindigkeit und vom Gewicht des Gegenstandes ab. Die
Geschwindigkeit des Fahrzeugs ist jedoch der bedeutsamere Faktor.
Ein Beispiel: Ein 4,5 kg schwerer Gegenstand liegt ungesichert im Fahrzeug.
Bei einem Frontalunfall mit einer Geschwindigkeit von 50 km/h erzeugt
dieser Gegenstand Kräfte, die dem 20-fachen seines Gewichtes entsprechen.
Das bedeutet, dass das Gewicht des Gegenstands auf ca. 90 kg ansteigt. Sie
können sich vorstellen, was für Verlet zungen entstehen, wenn dieses durch den Innenraum fliegende „Geschoss“ einen Insassen trifft. Diese erhöhte
Verletzungsgefahr steigert sich no
ch, wenn die umherfliegenden Gegen-
stände vom auslösenden Airbag getroffen werden.
ACHTUNG!
•
Werden Gepäckstücke oder Gegenstände an den Verzurrösen mit unge-
eigneten oder beschädigten Verzurrleinen befestigt, können im Falle von
Bremsmanövern oder Unfällen Verletzungen entstehen.
•
Um zu verhindern, dass Gepäckstücke oder Gegenstände nach vorne
fliegen können, benutzen Sie immer geeignete Verzurrleinen, die an den
Verzurrösen sicher befestigt werden.
•
Befestigen Sie niemals einen Kindersitz an den Verzurrösen.
altea_xl aleman.book Seite 18 Donnerstag, 12. April 2007 6:54 18

Sicherheitsgurte19
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
SicherheitsgurteGrundsätzlichesErst gurten, dann starten!
Richtig angelegte Sicherheit sgurte können Leben retten!In diesem Kapitel erfahren Sie, warum Sicherheitsgurte so wichtig
sind, wie sie arbeiten und wie die Sicherheitsgurte richtig angelegt,
eingestellt und getragen werden.
– Lesen und beachten Sie alle Informationen sowie die Warnhin-
weise in diesem Kapitel.
ACHTUNG!
•
Wenn Sie die Sicherheitsgurte falsch oder gar nicht angelegt haben, so
erhöht sich das Risiko schwerer Verletzungen.
•
Richtig angelegte Sicherheitsgurte sind in der Lage, schwere Verlet-
zungen im Falle von plötzlichen Bremsmanövern und Unfällen zu redu-
zieren. Legen Sie und Ihre Mitfahrer aus Sicherheitsgründen deshalb
immer den Sicherheitsgurt richtig an, solange das Fahrzeug in Bewegung
ist.
•
Auch schwangere Frauen oder Personen mit körperlichen Gebrechen
müssen den Sicherheitsgurt benutzen. Wie alle Insassen, so können auch
diese Personen schwer verletzt werden, wenn sie nicht den Sicherheitsgurt
richtig anlegen.
Anzahl der SitzplätzeIhr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplät ze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
ACHTUNG!
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Ki nder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein.
Gurtwarnleuchte*

Die Kontrollleuchte erinnert den Fahrer, den Sicherheitsgurt
anzulegen.Bevor Sie losfahren:
– Legen Sie stets den Sicherheitsgurt vor Fahrtantritt richtig an.
– Weisen Sie Ihre Mitfahrer an, den Sicherheitsgurt vor Fahrtantritt richtig anzulegen.
– Schützen Sie Kinder in einem geeignetem Kinderrückhalte- system, das der Größe und dem Alter des Kindes entspricht.
altea_xl aleman.book Seite 19 Donnerstag, 12. April 2007 6:54 18

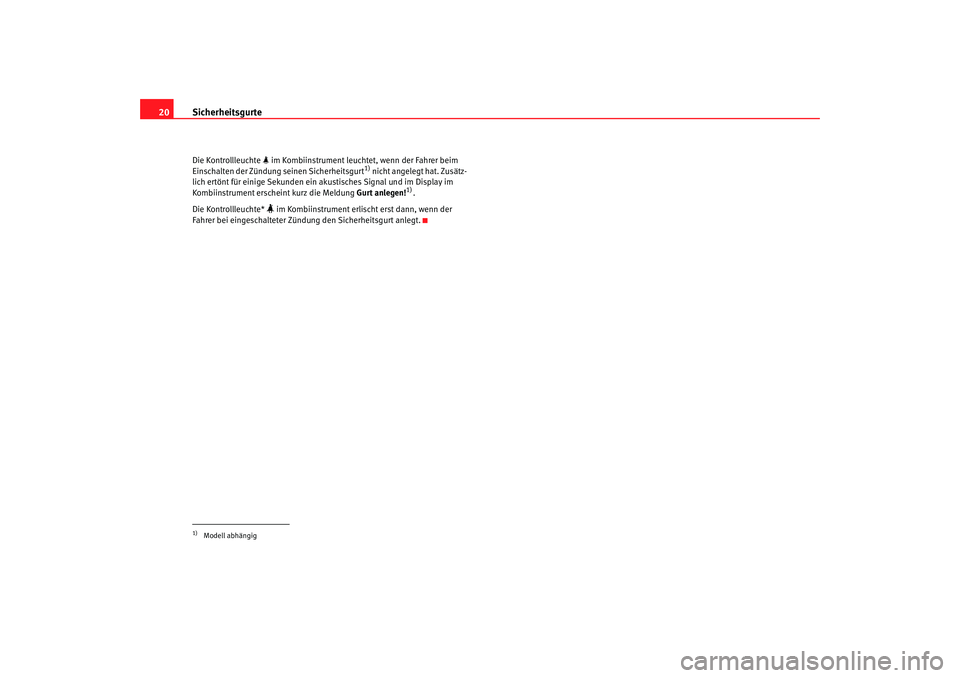

Sicherheitsgurte
20Die Kontrollleuchte  im Kombiinstrument leucht et, wenn der Fahrer beim
Einschalten der Zündung seinen Sicherheitsgurt
1) nicht angelegt hat. Zusätz-
lich ertönt für einige Sekunden ein akustisches Signal und im Display im
Kombiinstrument erscheint kurz die Meldung Gurt anlegen!
1).
Die Kontrollleuchte*
 im Kombiinstrument erli scht erst dann, wenn der
Fahrer bei eingeschalteter Zündung den Sicherheitsgurt anlegt.
1)Modell abhängig
altea_xl aleman.book Seite 20 Donnerstag, 12. April 2007 6:54 18

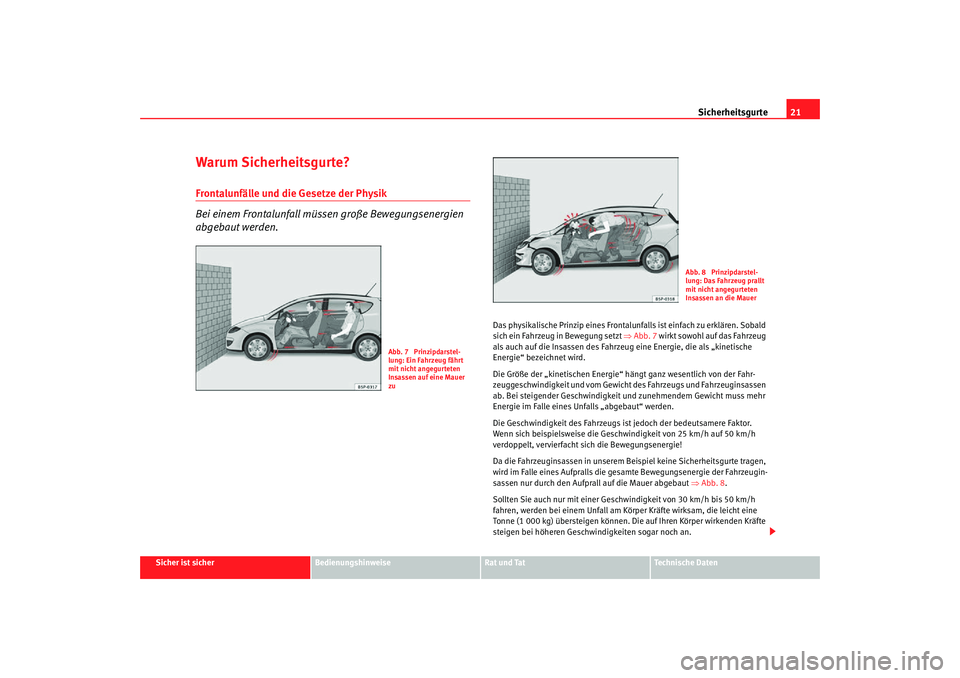

Sicherheitsgurte21
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Warum Sicherheitsgurte?Frontalunfälle und die Gesetze der Physik
Bei einem Frontalunfall müssen große Bewegungsenergien
abgebaut werden.
Das physikalische Prinzip eines Frontalunfalls ist einfach zu erklären. Sobald
sich ein Fahrzeug in Bewegung setzt ⇒Abb. 7 wirkt sowohl auf das Fahrzeug
als auch auf die Insassen des Fahrzeug eine Energie, die als „kinetische
Energie“ bezeichnet wird.
Die Größe der „kinetischen Energie“ hängt ganz wesentlich von der Fahr-
zeuggeschwindigkeit und vom Gewicht des Fahrzeugs und Fahrzeuginsassen
ab. Bei steigender Geschwindigkeit und zunehmendem Gewicht muss mehr
Energie im Falle eines Unfalls „abgebaut“ werden.
Die Geschwindigkeit des Fahrzeugs ist jedoch der bedeutsamere Faktor.
Wenn sich beispielsweise die Geschwindigkeit von 25 km/h auf 50 km/h
verdoppelt, vervierfacht sich die Bewegungsenergie!
Da die Fahrzeuginsassen in unserem Beispiel keine Sicherheitsgurte tragen,
wird im Falle eines Aufpralls die gesamte Bewegungsenergie der Fahrzeugin-
sassen nur durch den Aufprall auf die Mauer abgebaut ⇒Abb. 8 .
Sollten Sie auch nur mit einer Geschwindigkeit von 30 km/h bis 50 km/h
fahren, werden bei einem Unfall am Körper Kräfte wirksam, die leicht eine
Tonne (1 000 kg) übersteigen können. Die auf Ihren Körper wirkenden Kräfte
steigen bei höheren Geschwin digkeiten sogar noch an.
Abb. 7 Prinzipdarstel-
lung: Ein Fahrzeug fährt
mit nicht angegurteten
Insassen auf eine Mauer
zu
Abb. 8 Prinzipdarstel-
lung: Das Fahrzeug prallt
mit nicht angegurteten
Insassen an die Mauer
altea_xl aleman.book Seite 21 Donnerstag, 12. April 2007 6:54 18

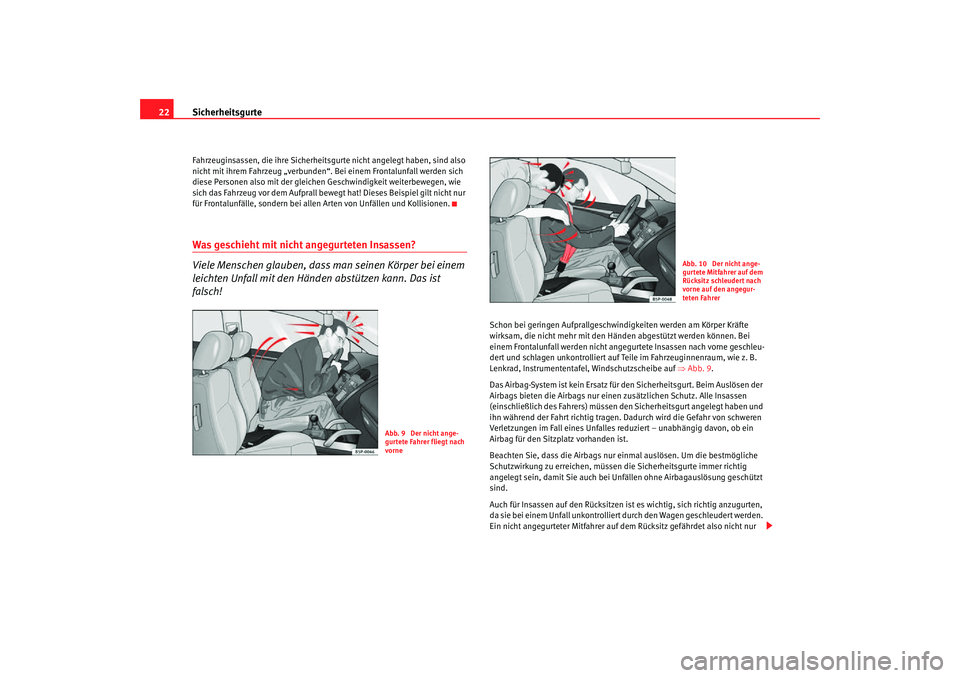

Sicherheitsgurte
22Fahrzeuginsassen, die ihre Sicherheitsgurte nicht angelegt haben, sind also
nicht mit ihrem Fahrzeug „verbunden“. Bei einem Frontalunfall werden sich
diese Personen also mit der gleichen Geschwindigkeit weiterbewegen, wie
sich das Fahrzeug vor dem Aufprall bewegt hat! Dieses Beispiel gilt nicht nur
für Frontalunfälle, sondern bei allen Arten von Unfällen und Kollisionen.Was geschieht mit nicht angegurteten Insassen?
Viele Menschen glauben, dass man seinen Körper bei einem
leichten Unfall mit den Händen abstützen kann. Das ist
falsch!
Schon bei geringen Aufprallgeschwin digkeiten werden am Körper Kräfte
wirksam, die nicht mehr mit den Hände n abgestützt werden können. Bei
einem Frontalunfall werden nicht angegurtete Insassen nach vorne geschleu-
dert und schlagen unkontrolliert auf Te ile im Fahrzeuginnenraum, wie z. B.
Lenkrad, Instrumententafel, Windschutzscheibe auf ⇒Abb. 9.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt. Beim Auslösen der
Airbags bieten die Airbags nur einen zusätzlichen Schutz. Alle Insassen
(einschließlich des Fahrers) müssen den Sicherheitsgurt angelegt haben und
ihn während der Fahrt richtig tragen. Dadurch wird die Gefahr von schweren
Verletzungen im Fall eines Unfalles reduziert – unabhängig davon, ob ein
Airbag für den Sitzplatz vorhanden ist.
Beachten Sie, dass die Airbags nur ei nmal auslösen. Um die bestmögliche
Schutzwirkung zu erreichen, müssen die Sicherheitsgurte immer richtig
angelegt sein, damit Sie auch bei Unfä llen ohne Airbagauslösung geschützt
sind.
Auch für Insassen auf den Rücksitzen ist es wichtig, sich richtig anzugurten,
da sie bei einem Unfall unkontrolliert durch den Wagen geschleudert werden.
Ein nicht angegurteter Mitfahrer auf de m Rücksitz gefährdet also nicht nur
Abb. 9 Der nicht ange-
gurtete Fahrer fliegt nach
vorne
Abb. 10 Der nicht ange-
gurtete Mitfahrer auf dem
Rücksitz schleudert nach
vorne auf den angegur-
teten Fahrer
altea_xl aleman.book Seite 22 Donnerstag, 12. April 2007 6:54 18
