2007 Seat Altea Freetrack Betriebsanleitung (in German)

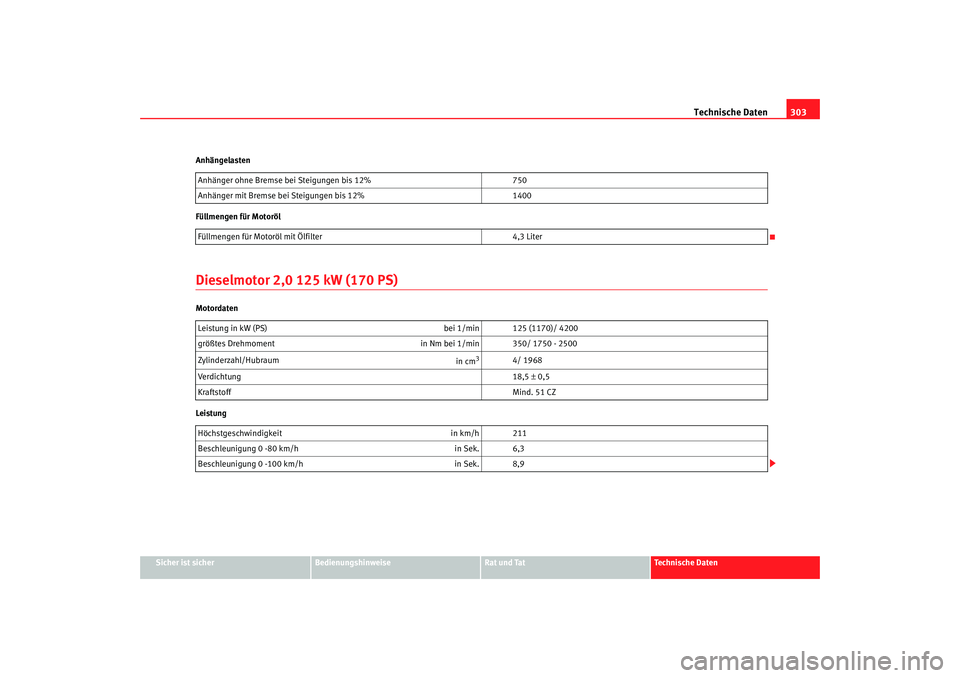

Technische Daten303
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anhängelasten
Füllmengen für Motoröl
Dieselmotor 2,0 125 kW (170 PS)Motordaten
Leistung
Anhänger ohne Bremse bei Steigungen bis 12%
750
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
Leistung in kW (PS) bei 1/min 125 (1170)/ 4200
größtes Drehmoment in Nm bei 1/min 350/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
Höchstgeschwindigkeit in km/h 211
Beschleunigung 0 -80 km/h in Sek. 6,3
Beschleunigung 0 - 100 km/h in Sek. 8,9
altea_xl aleman.book Seite 303 Donnerstag, 12. April 2007 6:54 18

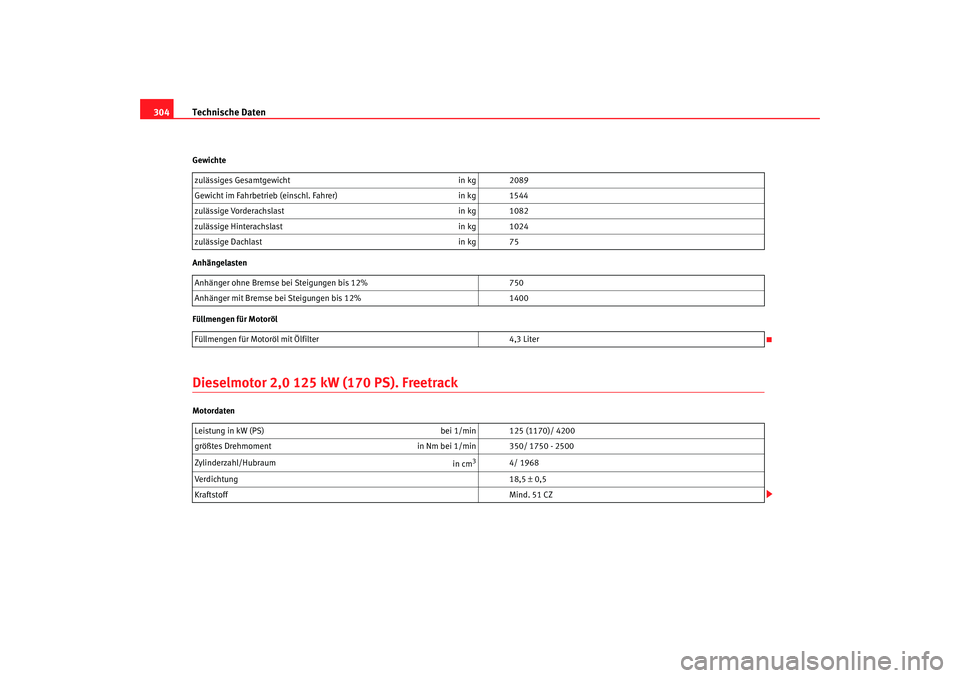

Technische Daten
304Gewichte
Anhängelasten
Füllmengen für MotorölDieselmotor 2,0 125 kW (170 PS). FreetrackMotordaten zulässiges Gesamtgewicht
in kg 2089
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1544
zulässige Vorderachslast in kg 1082
zulässige Hinterachslast in kg 1024
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 750
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
Leistung in kW (PS) bei 1/min 125 (1170)/ 4200
größtes Drehmoment in Nm bei 1/min 350/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
altea_xl aleman.book Seite 304 Donnerstag, 12. April 2007 6:54 18

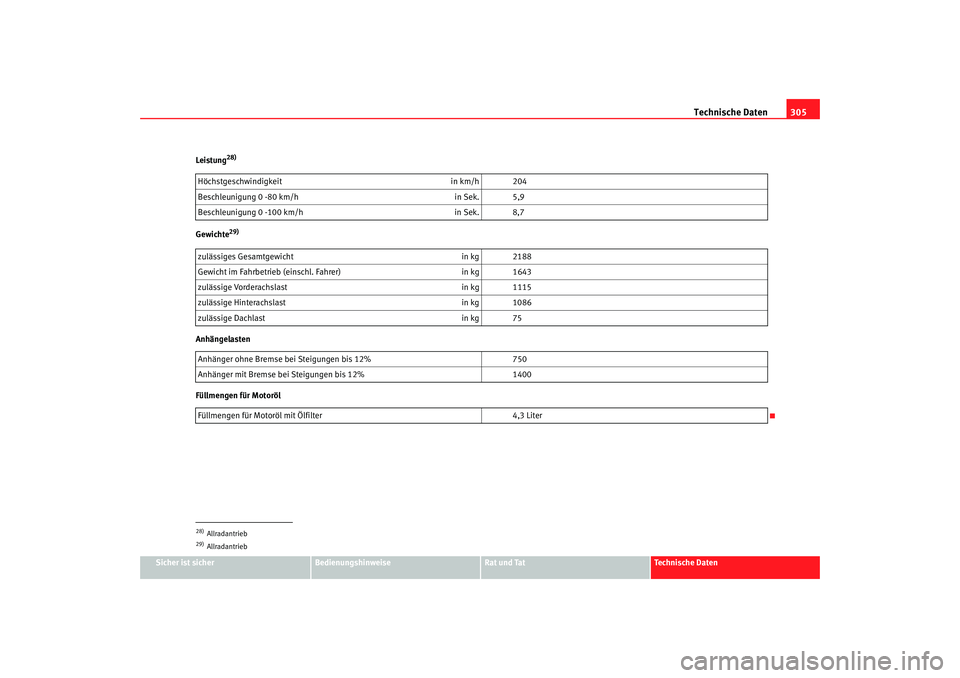

Technische Daten305
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Leistung
28)
Gewichte
29)
Anhängelasten
Füllmengen für Motoröl28)AllradantriebHöchstgeschwindigkeit
in km/h 204
Beschleunigung 0 -80 km/h in Sek. 5,9
Beschleunigung 0 - 100 km/h in Sek. 8,729)Allradantriebzulässiges Gesamtgewicht in kg 2188
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1643
zulässige Vorderachslast in kg 1115
zulässige Hinterachslast in kg 1086
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 750
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
altea_xl aleman.book Seite 305 Donnerstag, 12. April 2007 6:54 18

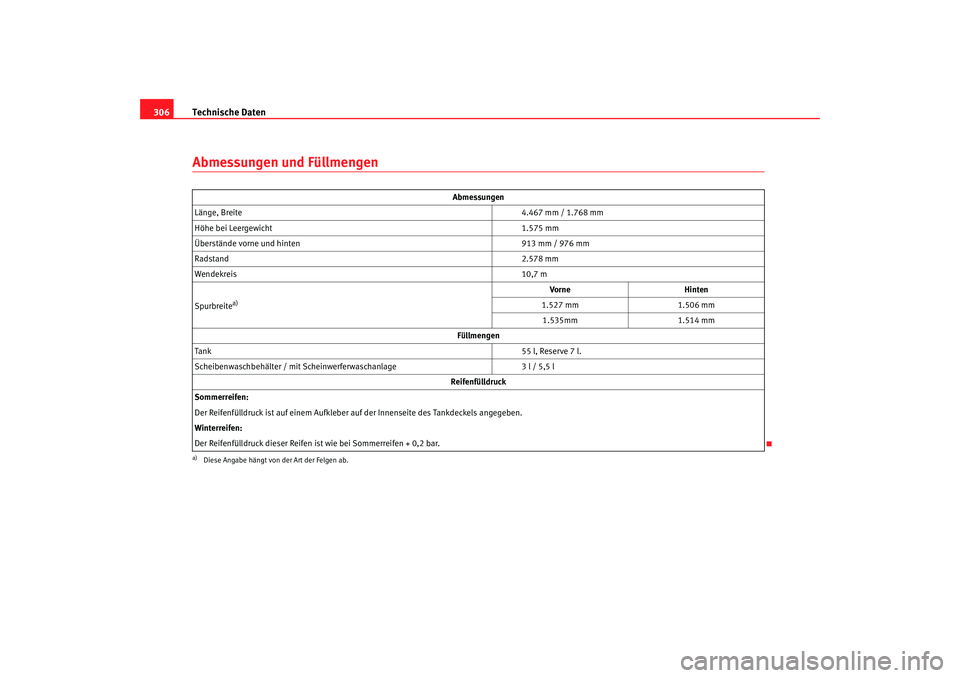

Technische Daten
306Abmessungen und Füllmengen
Abmessungen
Länge, Breite 4.467 mm / 1.768 mm
Höhe bei Leergewicht 1.575 mm
Überstände vorne und hinten 913 mm / 976 mm
Radstand 2.578 mm
Wendekreis 10,7 m
Spurbreite
a)
a)Diese Angabe hängt von der Art der Felgen ab.
Vorne Hinten
1.527 mm 1.506 mm
1.535mm 1.514 mm
Füllmengen
Ta n k 55 l, Reserve 7 l.
Scheibenwaschbehälter / mit Scheinwerferwaschanlage 3 l / 5,5 l
Reifenfülldruck
Sommerreifen:
Der Reifenfülldruck ist auf einem Aufkleber au f der Innenseite des Tankdeckels angegeben.
Winterreifen:
Der Reifenfülldruck dieser Reifen ist wie bei Sommerreifen + 0,2 bar.
altea_xl aleman.book Seite 306 Donnerstag, 12. April 2007 6:54 18

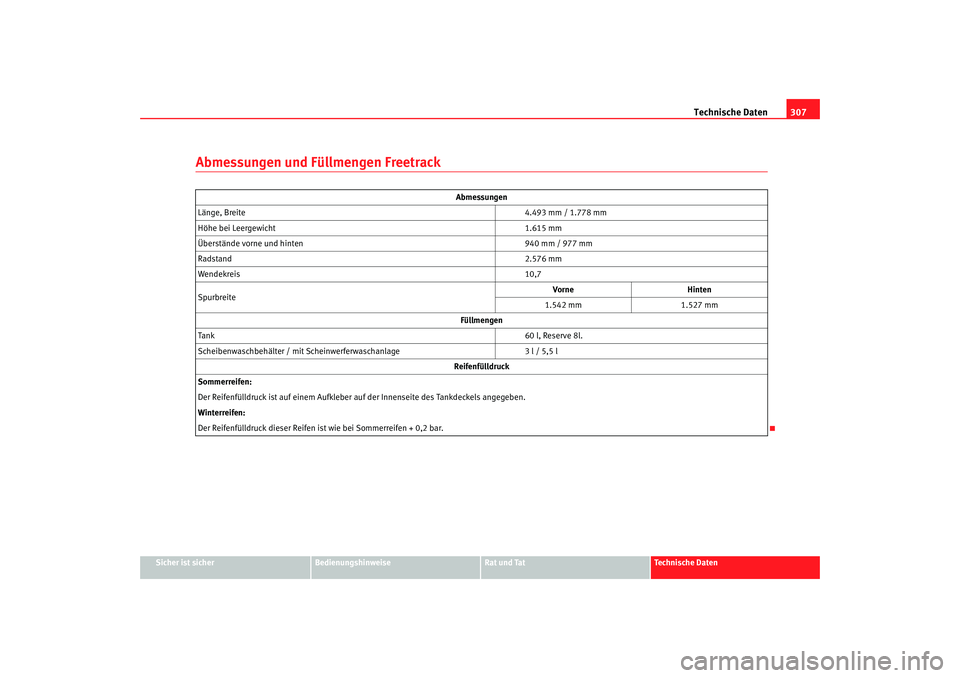

Technische Daten307
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Abmessungen und Füllmengen Freetrack
Abmessungen
Länge, Breite 4.493 mm / 1.778 mm
Höhe bei Leergewicht 1.615 mm
Überstände vorne und hinten 940 mm / 977 mm
Radstand 2.576 mm
Wendekreis 10,7
Spurbreite Vorne
Hinten
1.542 mm 1.527 mm
Füllmengen
Tank 60 l, Reserve 8l.
Scheibenwaschbehälter / mit Scheinwerferwaschanlage 3 l / 5,5 l
Reifenfülldruck
Sommerreifen:
Der Reifenfülldruck ist auf einem Aufkleber au f der Innenseite des Tankdeckels angegeben.
Winterreifen:
Der Reifenfülldruck dieser Reifen ist wie bei Sommerreifen + 0,2 bar.
altea_xl aleman.book Seite 307 Donnerstag, 12. April 2007 6:54 18

altea_xl aleman.book Seite 308 Donnerstag, 12. April 2007 6:54 18

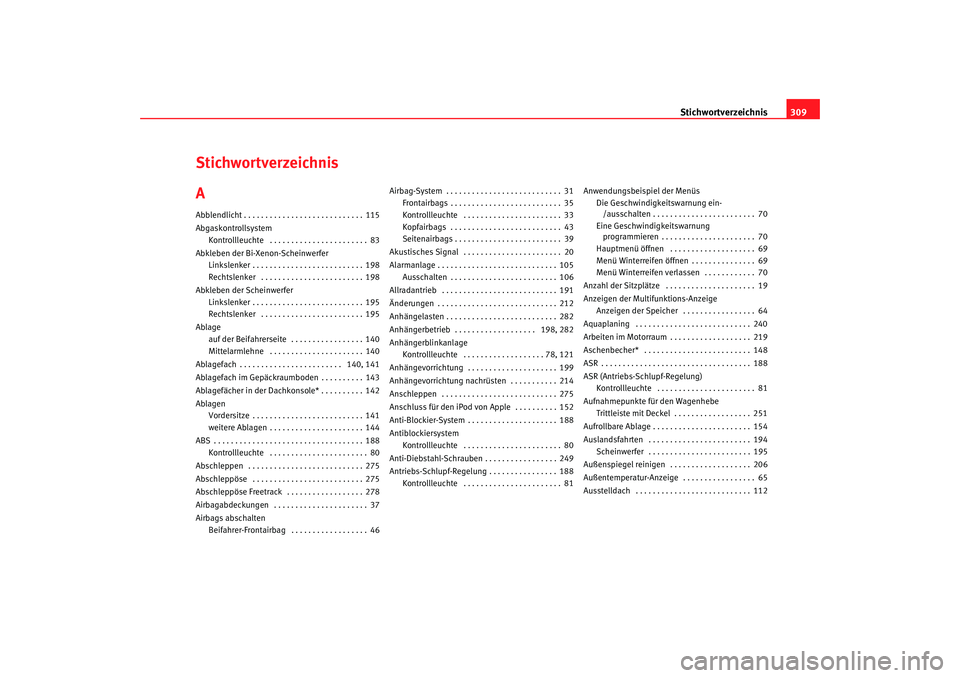

Stichwortverzeichnis309
Stichwortverzeichnis
AAbblendlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Abgaskontrollsystem
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 83
Abkleben der Bi-Xenon-Scheinwerfer Linkslenker . . . . . . . . . . . . . . . . . . . . . . . . . . 198
Rechtslenker . . . . . . . . . . . . . . . . . . . . . . . . 198
Abkleben der Scheinwerfer Linkslenker . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Rechtslenker . . . . . . . . . . . . . . . . . . . . . . . . 195
Ablage auf der Beifahrerseite . . . . . . . . . . . . . . . . . 140
Mittelarmlehne . . . . . . . . . . . . . . . . . . . . . . 140
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . 140, 141
Ablagefach im Gepäckraumboden . . . . . . . . . . 143
Ablagefächer in der Dachkonsole* . . . . . . . . . . 142
Ablagen Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . 141
weitere Ablagen . . . . . . . . . . . . . . . . . . . . . . 144
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 80
Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
Abschleppöse . . . . . . . . . . . . . . . . . . . . . . . . . . 275
Abschleppöse Freetrack . . . . . . . . . . . . . . . . . . 278
Airbagabdeckungen . . . . . . . . . . . . . . . . . . . . . . 37
Airbags abschalten Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . 46 Airbag-System . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 33
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . 39
Akustisches Signal . . . . . . . . . . . . . . . . . . . . . . . 20
Alarmanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . 106
Allradantrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Änderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Anhängelasten . . . . . . . . . . . . . . . . . . . . . . . . . . 282
Anhängerbetrieb . . . . . . . . . . . . . . . . . . . 198, 282
Anhängerblinkanlage Kontrollleuchte . . . . . . . . . . . . . . . . . . . 78, 121
Anhängevorrichtung . . . . . . . . . . . . . . . . . . . . . 199
Anhängevorrichtung nachrüsten . . . . . . . . . . . 214
Anschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
Anschluss für den iPod von Apple . . . . . . . . . . 152
Anti-Blockier-System . . . . . . . . . . . . . . . . . . . . . 188
Antiblockiersystem Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 80
Anti-Diebstahl-Schrauben . . . . . . . . . . . . . . . . . 249
Antriebs-Schlupf-Regelung . . . . . . . . . . . . . . . . 188 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 81 Anwendungsbeispiel der Menüs
Die Geschwindigkeitswarnung ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . 70
Eine Geschwindigkeitswarnung programmieren . . . . . . . . . . . . . . . . . . . . . . 70
Hauptmenü öffnen . . . . . . . . . . . . . . . . . . . . 69
Menü Winterreifen öffnen . . . . . . . . . . . . . . . 69
Menü Winterreifen verlassen . . . . . . . . . . . . 70
Anzahl der Sitzplätze . . . . . . . . . . . . . . . . . . . . . 19
Anzeigen der Multifunktions-Anzeige Anzeigen der Speicher . . . . . . . . . . . . . . . . . 64
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Arbeiten im Motorraum . . . . . . . . . . . . . . . . . . . 219
Aschenbecher* . . . . . . . . . . . . . . . . . . . . . . . . . 148
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
ASR (Antriebs-Sc hlupf-Regelung)
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 81
Aufnahmepunkte für den Wagenhebe Trittleiste mit Deckel . . . . . . . . . . . . . . . . . . 251
Aufrollbare Ablage . . . . . . . . . . . . . . . . . . . . . . . 154
Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . . . . 194 Scheinwerfer . . . . . . . . . . . . . . . . . . . . . . . . 195
Außenspiegel reinigen . . . . . . . . . . . . . . . . . . . 206
Außentemperatur-Anzeige . . . . . . . . . . . . . . . . . 65
Ausstelldach . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
altea_xl aleman.book Seite 309 Donnerstag, 12. April 2007 6:54 18

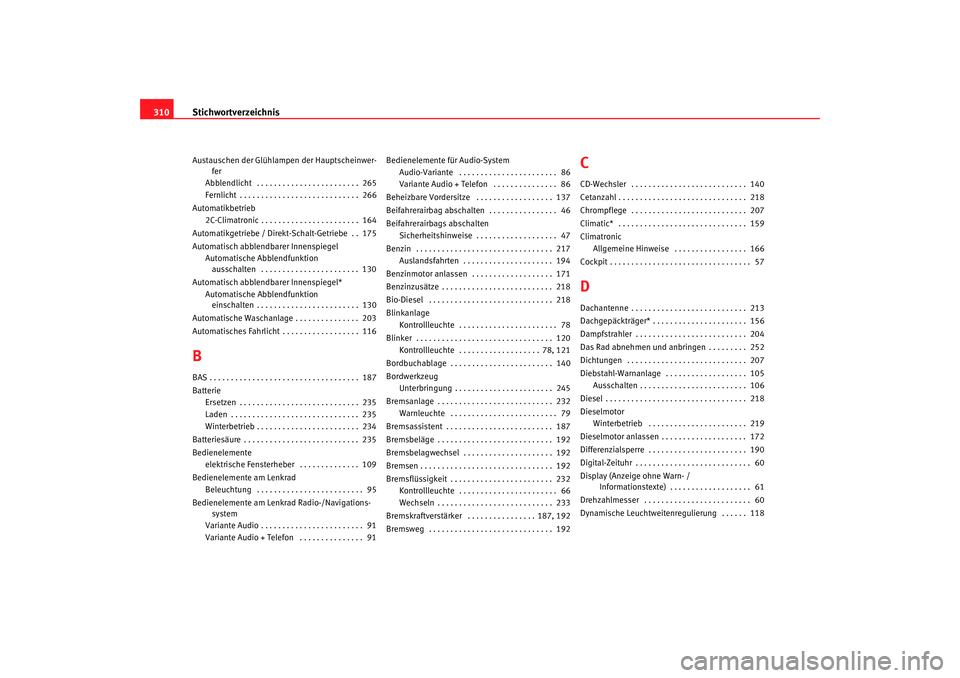

Stichwortverzeichnis
310Austauschen der Glühlampen der Hauptscheinwer-
fer
Abblendlicht . . . . . . . . . . . . . . . . . . . . . . . . 265
Fernlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266
Automatikbetrieb 2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . . 164
Automatikgetriebe / Direkt-Schalt-Getriebe . . 175
Automatisch abblendb arer Innenspiegel
Automatische Abblendfunkt ion
ausschalten . . . . . . . . . . . . . . . . . . . . . . . 130
Automatisch abblendb arer Innenspiegel*
Automatische Abblendfunktion einschalten . . . . . . . . . . . . . . . . . . . . . . . . 130
Automatische Waschanlage . . . . . . . . . . . . . . . 203
Automatisches Fahrlicht . . . . . . . . . . . . . . . . . . 116BBAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Batterie Ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . . 234
Batteriesäure . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Bedienelemente elektrische Fensterheber . . . . . . . . . . . . . . 109
Bedienelemente am Lenkrad Beleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . 95
Bedienelemente am Lenk rad Radio-/Navigations-
system
Variante Audio . . . . . . . . . . . . . . . . . . . . . . . . 91
Variante Audio + Telefon . . . . . . . . . . . . . . . 91 Bedienelemente für Audio-System
Audio-Variante . . . . . . . . . . . . . . . . . . . . . . . 86
Variante Audio + Telefon . . . . . . . . . . . . . . . 86
Beheizbare Vordersitze . . . . . . . . . . . . . . . . . . 137
Beifahrerairbag abschalten . . . . . . . . . . . . . . . . 46
Beifahrerairbags abschalten Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 47
Benzin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217 Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . 194
Benzinmotor anlassen . . . . . . . . . . . . . . . . . . . 171
Benzinzusätze . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Bio-Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Blinkanlage Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 78
Blinker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 Kontrollleuchte . . . . . . . . . . . . . . . . . . . 78, 121
Bordbuchablage . . . . . . . . . . . . . . . . . . . . . . . . 140
Bordwerkzeug Unterbringung . . . . . . . . . . . . . . . . . . . . . . . 245
Bremsanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . 232 Warnleuchte . . . . . . . . . . . . . . . . . . . . . . . . . 79
Bremsassistent . . . . . . . . . . . . . . . . . . . . . . . . . 187
Bremsbeläge . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Bremsbelagwechsel . . . . . . . . . . . . . . . . . . . . . 192
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . 232 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 66
Wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Bremskraftverstärker . . . . . . . . . . . . . . . . 187, 192
Bremsweg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
CCD-Wechsler . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Cetanzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Chrompflege . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Climatronic Allgemeine Hinweise . . . . . . . . . . . . . . . . . 166
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57DDachantenne . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Dachgepäckträger* . . . . . . . . . . . . . . . . . . . . . . 156
Dampfstrahler . . . . . . . . . . . . . . . . . . . . . . . . . . 204
Das Rad abnehmen und anbringen . . . . . . . . . 252
Dichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Diebstahl-Warnanlage . . . . . . . . . . . . . . . . . . . 105 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . 106
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
Dieselmotor Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . 219
Dieselmotor anlassen . . . . . . . . . . . . . . . . . . . . 172
Differenzialsperre . . . . . . . . . . . . . . . . . . . . . . . 190
Digital-Zeituhr . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Display (Anzeige ohne Wa rn- /
Informationstexte) . . . . . . . . . . . . . . . . . . . 61
Drehzahlmesser . . . . . . . . . . . . . . . . . . . . . . . . . 60
Dynamische Leuchtweitenregulierung . . . . . . 118
altea_xl aleman.book Seite 310 Donnerstag, 12. April 2007 6:54 18
