Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

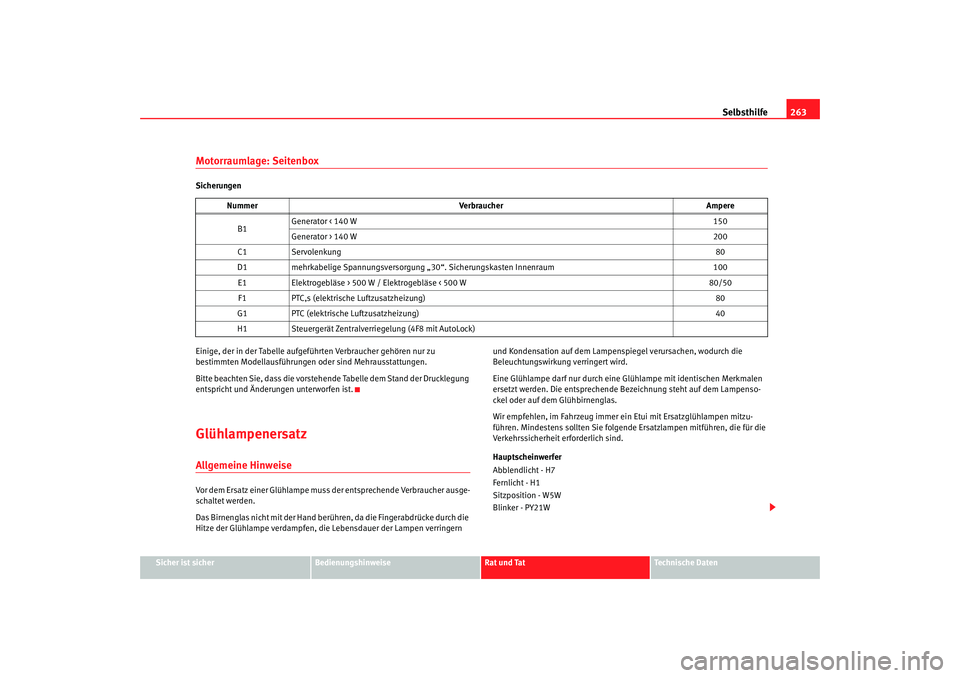

Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern und Kondensation auf dem Lampensp
iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf de m Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ei n Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W
Nummer
Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „ 30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
F1 PTC,s (elektrische Luftzusatzheizung) 80
G1 PTC (elektrische Luftzusatzheizung) 40
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
altea_xl aleman.book Seite 263 Donnerstag, 12. April 2007 6:54 18

Selbsthilfe

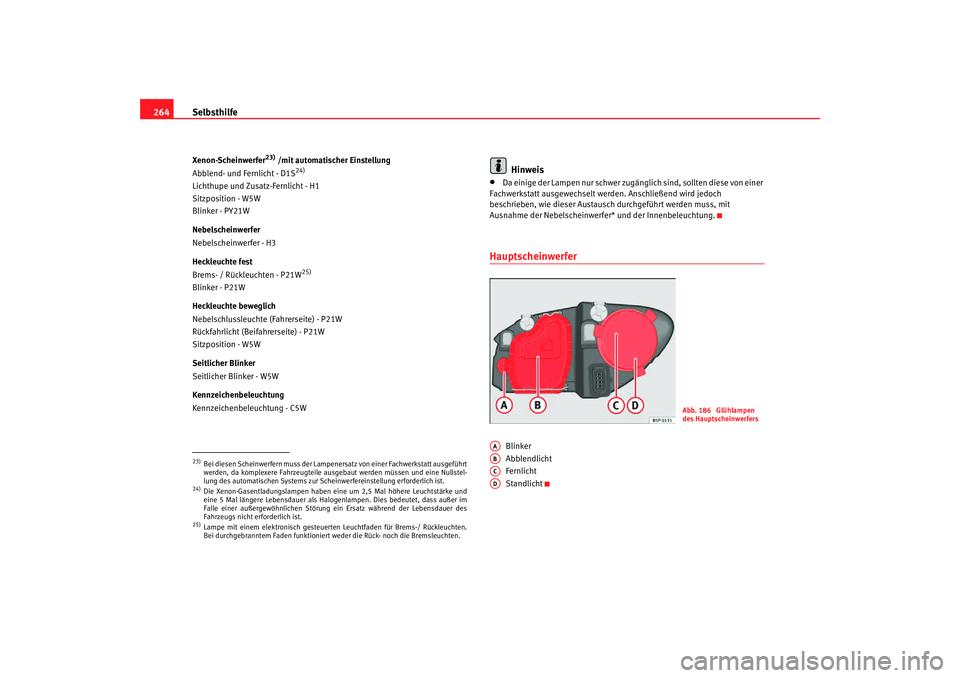

264Xenon-Scheinwerfer
23) /mit automatischer Einstellung
Abblend- und Fernlicht - D1S
24)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems- / Rückleuchten - P21W
25)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Sitzposition - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
23)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.24)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.25)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 186 Glühlampen
des Hauptscheinwerfers
AAABACAD
altea_xl aleman.book Seite 264 Donnerstag, 12. April 2007 6:54 18

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

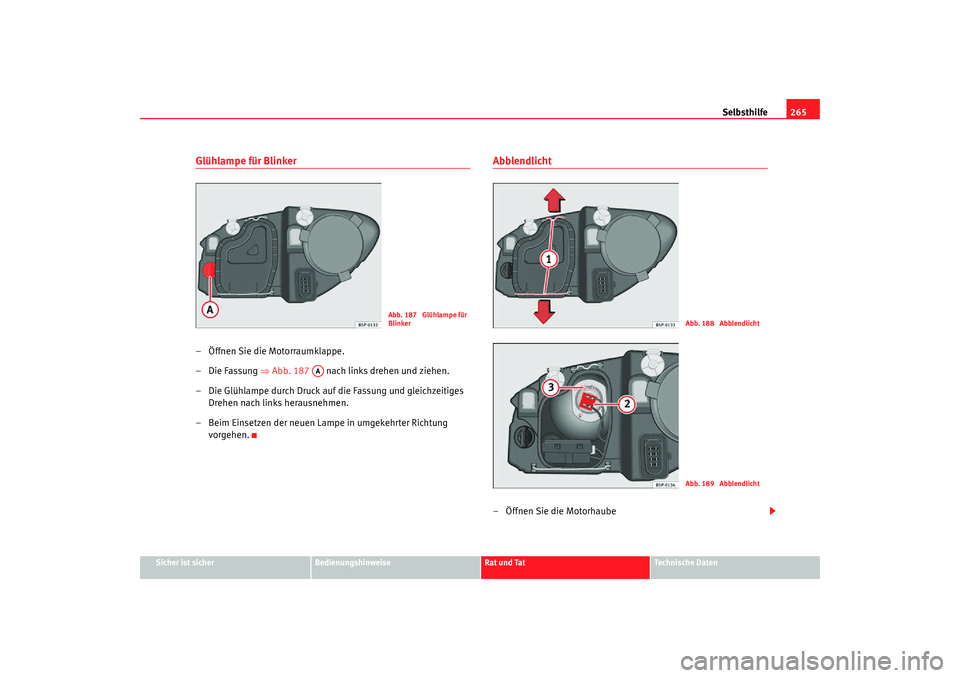

Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 187 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube
Abb. 187 Glühlampe für
Blinker
AA
Abb. 188 AbblendlichtAbb. 189 Abblendlicht
altea_xl aleman.book Seite 265 Donnerstag, 12. April 2007 6:54 18

Selbsthilfe
266

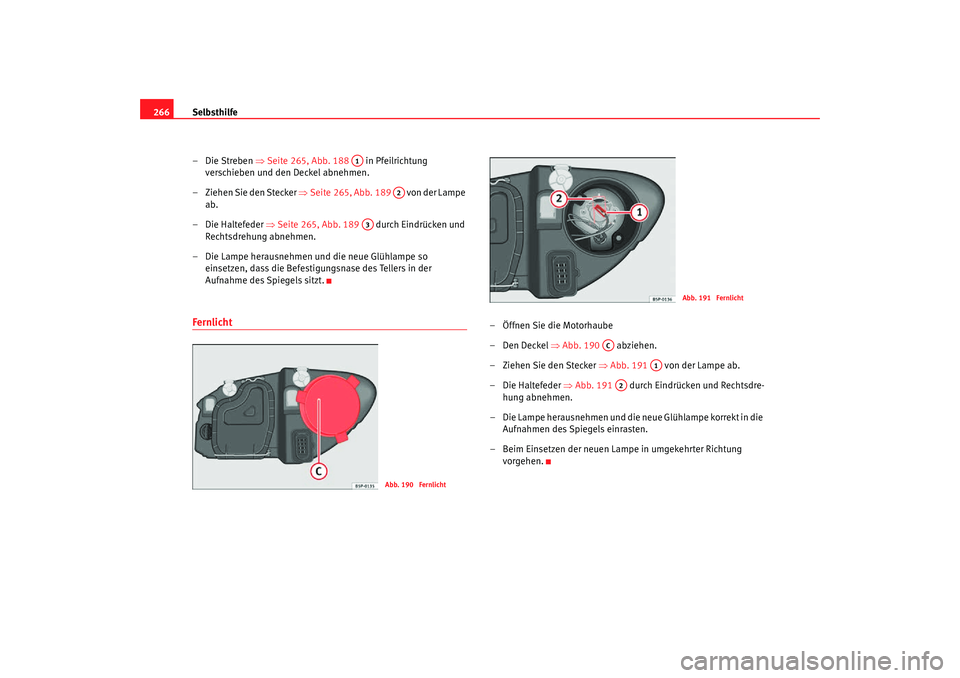

–Die Streben ⇒ Seite 265, Abb. 188 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒ Seite 265, Abb. 189 von der Lampe
ab.
– Die Haltefeder ⇒ Seite 265, Abb. 189 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube
–Den Deckel ⇒Abb. 190 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 191 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 191 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 190 Fernlicht
Abb. 191 Fernlicht
AC
A1
A2
altea_xl aleman.book Seite 266 Donnerstag, 12. April 2007 6:54 18

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

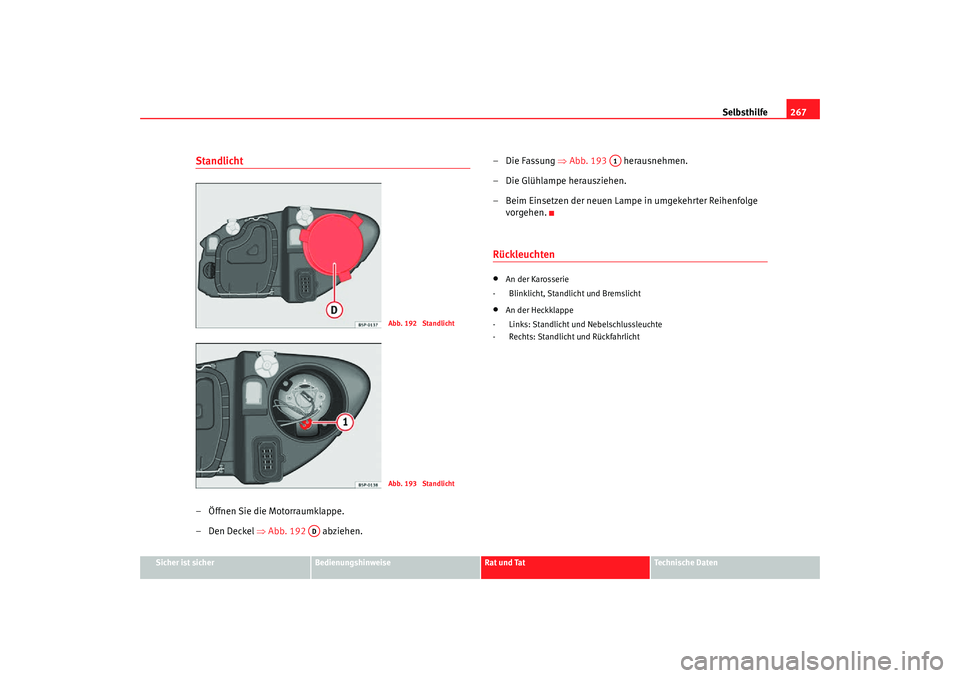

Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 192 abziehen. – Die Fassung
⇒Abb. 193 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
An der Karosserie
- Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
- Links: Standlicht und Nebelschlussleuchte
- Rechts: Standlicht und Rückfahrlicht
Abb. 192 StandlichtAbb. 193 Standlicht
AD
A1
altea_xl aleman.book Seite 267 Donnerstag, 12. April 2007 6:54 18

Selbsthilfe

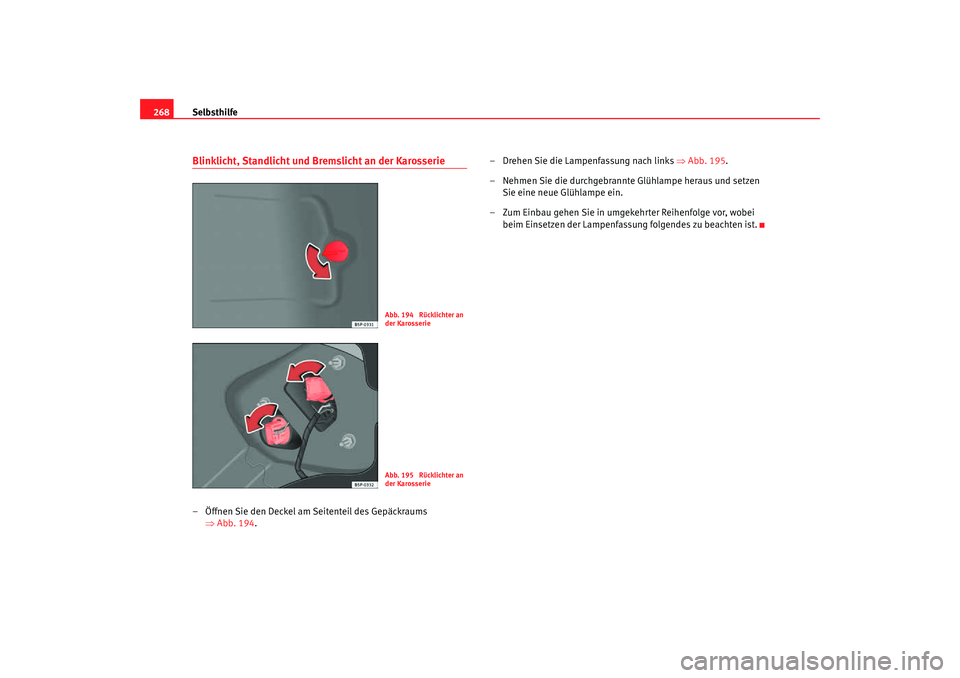

268Blinklicht, Standlicht und Bremslicht an der Karosserie– Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒Abb. 194 . – Drehen Sie die Lampenfassung nach links
⇒Abb. 195 .
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Abb. 194 Rücklichter an
der KarosserieAbb. 195 Rücklichter an
der Karosserie
altea_xl aleman.book Seite 268 Donnerstag, 12. April 2007 6:54 18

Selbsthilfe269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

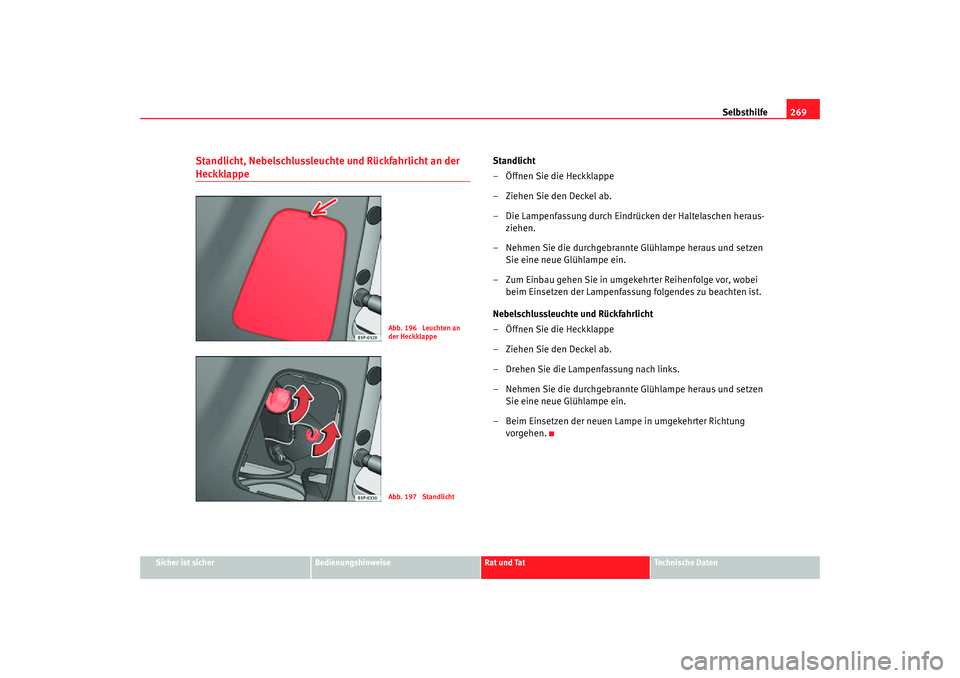

Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe
Standlicht
– Öffnen Sie die Heckklappe
– Ziehen Sie den Deckel ab.
– Die Lampenfassung durch Eindrücken der Haltelaschen heraus-
ziehen.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Nebelschlussleuchte und Rückfahrlicht
– Öffnen Sie die Heckklappe
– Ziehen Sie den Deckel ab.
– Drehen Sie die Lampenfassung nach links.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 196 Leuchten an
der HeckklappeAbb. 197 Standlicht
altea_xl aleman.book Seite 269 Donnerstag, 12. April 2007 6:54 18

Selbsthilfe

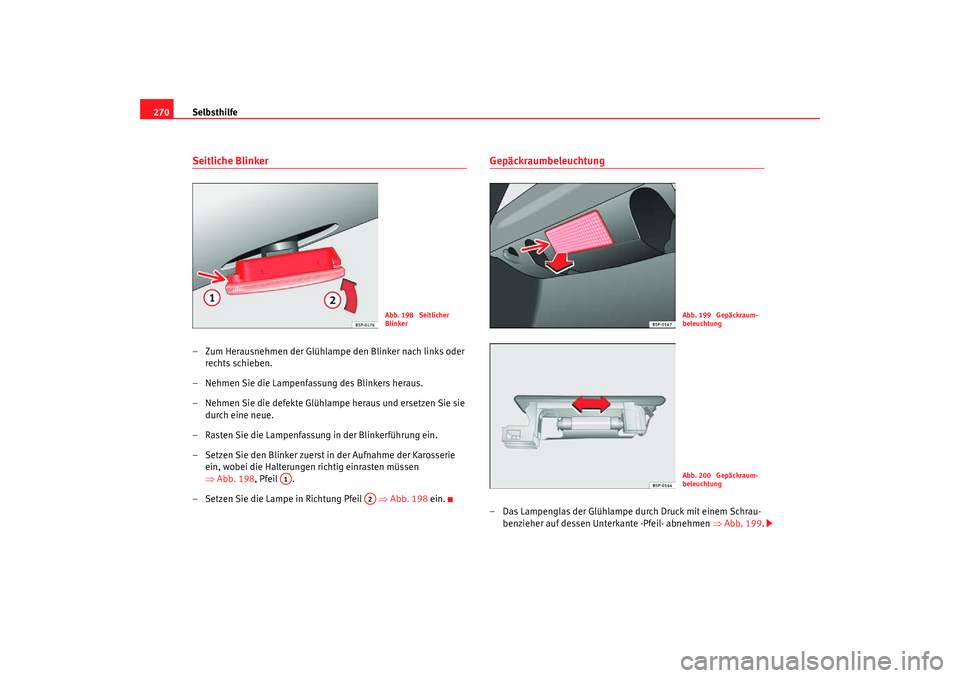

270Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Abb. 198 , Pfeil .
– Setzen Sie die Lampe in Richtung Pfeil ⇒Abb. 198 ein.
Gepäckraumbeleuchtung– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
benzieher auf dessen Unterkante -Pfeil- abnehmen ⇒Abb. 199 .
Abb. 198 Seitlicher
Blinker
A1
A2
Abb. 199 Gepäckraum-
beleuchtungAbb. 200 Gepäckraum-
beleuchtung
