2007 Hyundai Coupe Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
55BORDCOMPUTER
B400B03GK-GST Beim Bordcomputer handelt es sich um eine mikroprozessorgesteuerte Fahrerinformationsanzeige, die aufdem LCD-Display auf die Fahrt bezogene Daten anzeigt, wie z.B. Fahrstrecke bis zum nächsten Tanken,Durchschnittsgeschwindigkeit und Fahrzeit. OGK016400
Typ A
Typ B
2,3 Tageskilometerzähler Zeigt die Kilometerdistanz von zwei unterschiedlichen Strecken an.
TRIP A: Erste gefahrene Strecke vom
Ausgangspunkt zum ersten Zielpunkt.
TRIP B: Zweite gefahrene Strecke
vom ersten Zielpunkt zumEndpunkt.
Um zwischen TRIP A und TRIP B hin-und herzuschalten, den Rückstellschalter drücken. Wird der Schalter länger als 1 Sekundengedrückt, wird die Anzeige auf 0 rückgestellt. Rückstellschalter
o Der Rückstellschalter dient dazu,
den multifunktionalen Anzeige
-
modus auf Null zu stellen.
o Durch Hineindrücken des
Rückstellschalters auf der linken Seite des Drehzahlmessers ändert sich die Anzeige wie folgt:
FAHRSTRECKE BIS ZUMNÄCHSTEN TANKEN
DURCHSCHNITTSGESCHWINDIGKEIT FAHRZEIT

1EIGENSCHAFTEN DES HYUNDAI
56

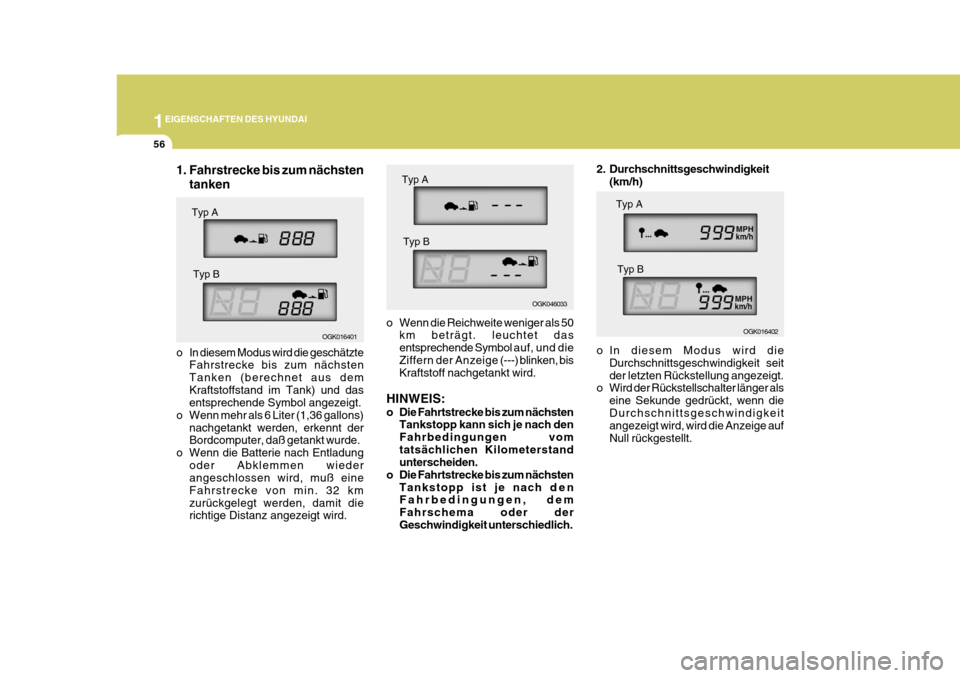

2. Durchschnittsgeschwindigkeit
(km/h)
o In diesem Modus wird die Durchschnittsgeschwindigkeit seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als
eine Sekunde gedrückt, wenn dieDurchschnittsgeschwindigkeit angezeigt wird, wird die Anzeige auf Null rückgestellt. OGK016402
Typ A
Typ B
o Wenn die Reichweite weniger als 50 km beträgt. leuchtet dasentsprechende Symbol auf, und die
Ziffern der Anzeige (---) blinken, bis
Kraftstoff nachgetankt wird.
HINWEIS:
o Die Fahrtstrecke bis zum nächsten Tankstopp kann sich je nach den Fahrbedingungen vomtatsächlichen Kilometerstand unterscheiden.
o Die Fahrtstrecke bis zum nächsten Tankstopp ist je nach d e nFahrbedingungen, dem Fahrschema oder derGeschwindigkeit unterschiedlich.1. Fahrstrecke bis zum nächsten
tanken
o In diesem Modus wird die geschätzte Fahrstrecke bis zum nächsten Tanken (berechnet aus demKraftstoffstand im Tank) und das entsprechende Symbol angezeigt.
o Wenn mehr als 6 Liter (1,36 gallons) nachgetankt werden, erkennt derBordcomputer, daß getankt wurde.
o Wenn die Batterie nach Entladung oder Abklemmen wiederangeschlossen wird, muß eine Fahrstrecke von min. 32 kmzurückgelegt werden, damit die richtige Distanz angezeigt wird. OGK016401
Typ A
Typ B
OGK046033
Typ A
Typ B

1
EIGENSCHAFTEN DES HYUNDAI
57
3. Fahrzeit
o In diesem Modus wird die gefahrene Zeit seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als eine Sekunde gedrückt, wenndie Fahrzeit angezeigt wird, wird dieAnzeige auf Null rückgestellt.
OGK016403
Typ A
Typ B
KOMBIANZEIGE
B330C01GK-GST (Falls vorhanden) Die Kombianzeige besteht aus der Drehmomentanzeige, der Echtzeit-Verbrauchsanzeige und dem Voltme- ter. Drehmomentanzeige Dieses Instrument zeigt die Änderung des Drehmoments in Nm an. B330C01GK
Echtzeit-Verbrauchsanzeige Dieses Instrument zeigt den momentanen Kraftstoffverbrauch in Abhängigkeit von der jeweiligenFahrsituation an. Je niedriger die angezeigte Zahl ist, desto wirtschaftlicher ist die Fahrweise. B330C02GK

1EIGENSCHAFTEN DES HYUNDAI
58

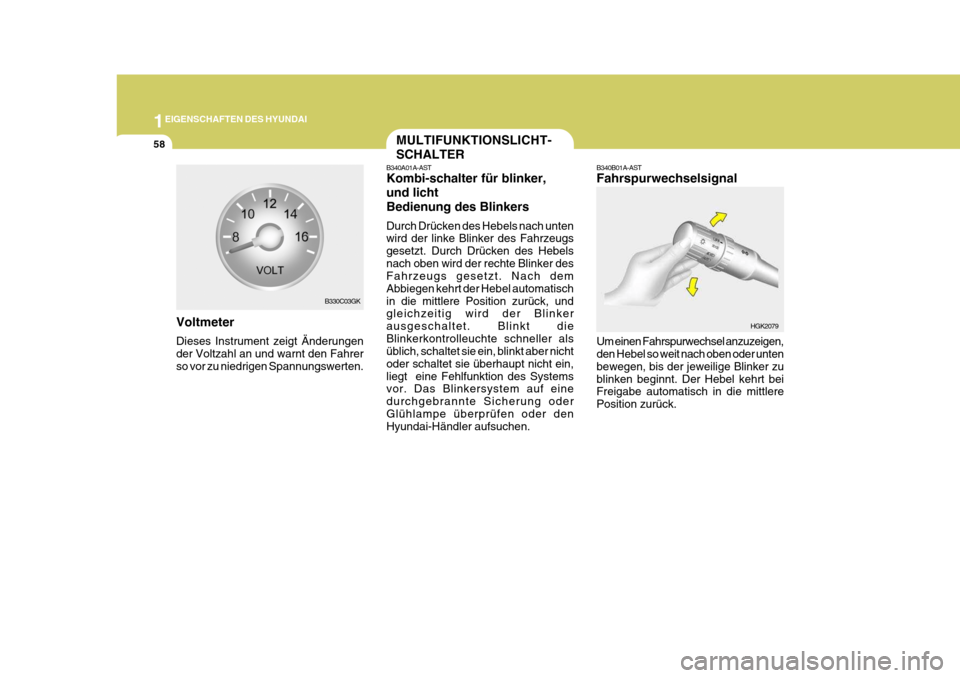

B340B01A-AST Fahrspurwechselsignal Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nach oben oder unten bewegen, bis der jeweilige Blinker zublinken beginnt. Der Hebel kehrt bei Freigabe automatisch in die mittlere Position zurück. HGK2079
MULTIFUNKTIONSLICHT- SCHALTER
B340A01A-AST Kombi-schalter für blinker, und lichtBedienung des Blinkers Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebelsnach oben wird der rechte Blinker des Fahrzeugs gesetzt. Nach dem Abbiegen kehrt der Hebel automatischin die mittlere Position zurück, und gleichzeitig wird der Blinker ausgeschaltet. Blinkt dieBlinkerkontrolleuchte schneller als üblich, schaltet sie ein, blinkt aber nicht oder schaltet sie überhaupt nicht ein,liegt eine Fehlfunktion des Systems vor. Das Blinkersystem auf eine durchgebrannte Sicherung oderGlühlampe überprüfen oder den Hyundai-Händler aufsuchen.
Voltmeter Dieses Instrument zeigt Änderungen der Voltzahl an und warnt den Fahrerso vor zu niedrigen Spannungswerten.
B330C03GK

1
EIGENSCHAFTEN DES HYUNDAI
59
B340C04E-AST Lichtschalter Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschalters drehen. In der ersten Position werden,Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtung eingeschaltet. In der zweiten Positionwird das Fahrlicht eingeschaltet. HINWEIS: Zum Einschalten der Scheinwerfer muß der Zündschlüssel auf "ON" gedreht werden. HGK2074
Automatisches Ausschalten des Standlichts (Falls vorhanden)
o Diese Funktion soll verhindern, dass
die Batterie entladen wird. Das Sys- tem schaltet automatisch das Standlicht aus, wenn der Fahrer den Zündschlüssel abzieht und dieFahrertür öffnet.
o Mit dieser Einrichtung wird das
Standlicht automatischausgeschaltet, wenn der Fahrer das Fahrzeug nachts am Straßenrand abstellt.Wenn das Standlicht nach dem Abziehen des Zündschlüssels weiterhin leuchten soll, gehen Siewie folgt vor:
1) Öffnen Sie die Fahrertür.
2) Schalten Sie das Standlicht mit dem
Lichtschalter an der Lenksäule AUS und wieder EIN. B340D01A-AST Fernlicht und Abblendlicht Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg)drücken. Gleichzeitig leuchtet die Fernlichtkontrollleuchte. Zum Einschalten des Abblendlichts denHebel zurück in Fahrerrichtung ziehen.

1EIGENSCHAFTEN DES HYUNDAI
60
OGK026223C
HINWEIS:
o Keine Gegenstände auf dem Sen- sor auf der Instrumententafel ablegen, damit die Steuerung derautomatischen Beleuchtung nicht behindert wird.
o Den Sensor nicht mit Scheibenreiniger reinigen.
o Wenn das Fahrzeug getönte oder
anderweitig beschichtete Scheiben hat, funktioniert die automatische Beleuchtung möglicherweise nicht einwandfrei.

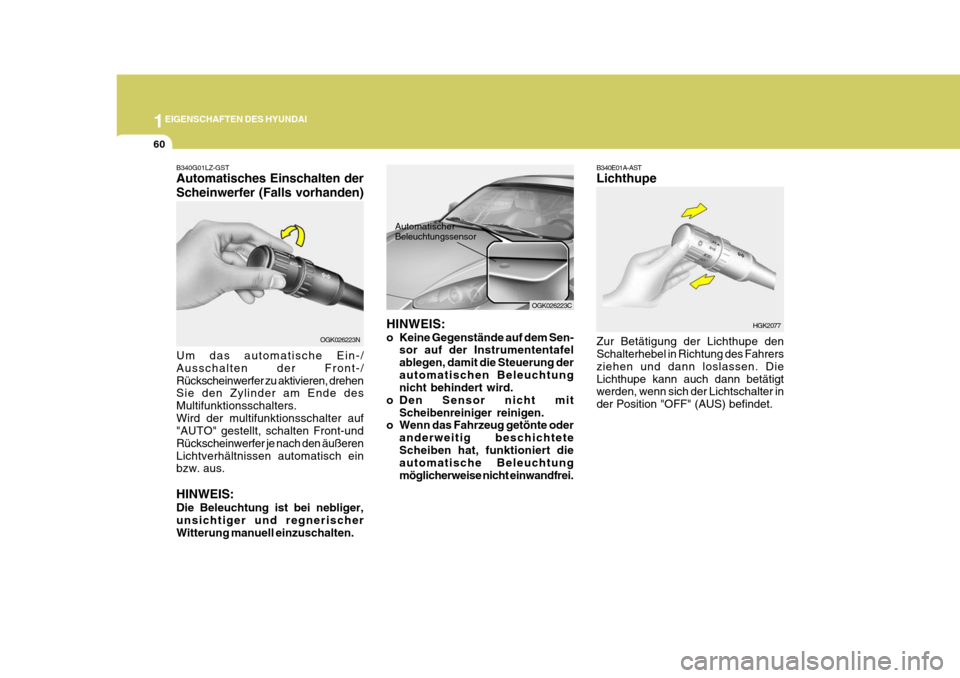

Automatischer Beleuchtungssensor
B340G01LZ-GST Automatisches Einschalten der Scheinwerfer (Falls vorhanden) Um das automatische Ein-/ Ausschalten der Front-/Rückscheinwerfer zu aktivieren, drehen Sie den Zylinder am Ende des Multifunktionsschalters.Wird der multifunktionsschalter auf "AUTO" gestellt, schalten Front-und Rückscheinwerfer je nach den äußerenLichtverhältnissen automatisch ein bzw. aus. HINWEIS: Die Beleuchtung ist bei nebliger, unsichtiger und regnerischer Witterung manuell einzuschalten. OGK026223N
B340E01A-AST Lichthupe Zur Betätigung der Lichthupe den Schalterhebel in Richtung des Fahrers ziehen und dann loslassen. DieLichthupe kann auch dann betätigt werden, wenn sich der Lichtschalter in der Position "OFF" (AUS) befindet.
HGK2077

1
EIGENSCHAFTEN DES HYUNDAI
61
OGK048903
B350A01GK-GST
OGK048901
Typ A Typ B
OGK048904
OGK048902
Typ A Typ B

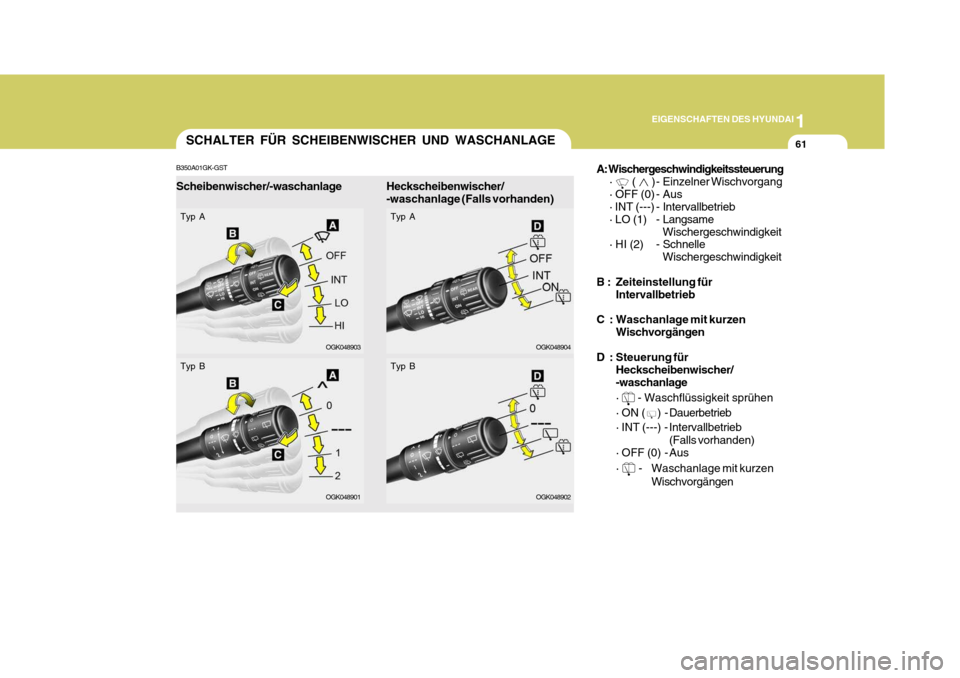

Scheibenwischer/-waschanlage
Heckscheibenwischer/ -waschanlage (Falls vorhanden)A: Wischergeschwindigkeitssteuerung
·
( ) - Einzelner Wischvorgang
· OFF (0) - Aus
· INT (---) - Intervallbetrieb
· LO (1) - Langsame
Wischergeschwindigkeit
· HI (2) - Schnelle
Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb
C : Waschanlage mit kurzen Wischvorgängen
D : Steuerung für Heckscheibenwischer/ -waschanlage ·
- Waschflüssigkeit sprühen
· ON (
) - Dauerbetrieb
· INT (---) - Intervallbetrieb (Falls vorhanden)
· OFF (0) - Aus ·
- Waschanlage mit kurzen
Wischvorgängen
SCHALTER FÜR SCHEIBENWISCHER UND WASCHANLAGE

1EIGENSCHAFTEN DES HYUNDAI
62
B350B01O-AST Betrieb der Scheibenwaschanlage
OGK047048

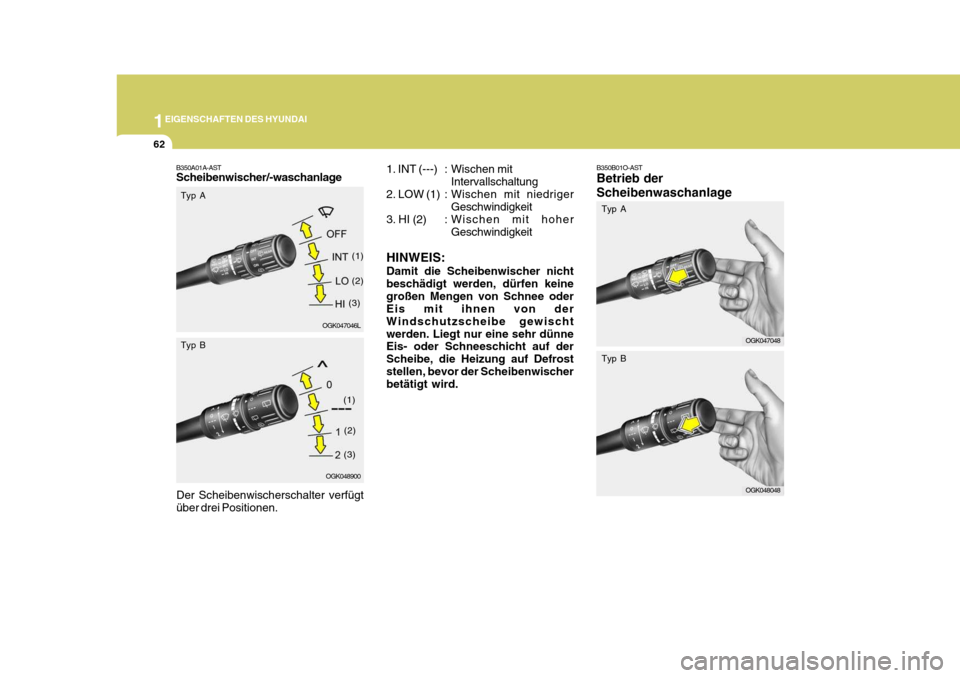

B350A01A-AST Scheibenwischer/-waschanlage
Der Scheibenwischerschalter verfügt über drei Positionen.
OGK047046L 1. INT (---) : Wischen mit
Intervallschaltung
2. LOW (1) : Wis chen mit niedriger
Geschwindigkeit
3. HI (2) : Wischen mit hoher
Geschwindigkeit
HINWEIS: Damit die Scheibenwischer nicht beschädigt werden, dürfen keinegroßen Mengen von Schnee oder Eis mit ihnen von der Windschutzscheibe gewischtwerden. Liegt nur eine sehr dünne Eis- oder Schneeschicht auf der Scheibe, die Heizung auf Defroststellen, bevor der Scheibenwischer betätigt wird.
OGK048900
Typ A Typ B
OGK048048
Typ A Typ B
(1) (2)
(3)
(1) (2)
(3)
