2007 Hyundai Coupe Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
87
Auf diese Weise läßt sich der Fahrkomfort beim Fahren auf freienStraßen erhöhen. Die Funktion des Geschwindigkeitsreglers ist auf Geschwindigkeiten von mehr als 40km/h ausgerichtet.
!WARNUNG:
Insbesondere auf Gefällstrecken bei eingeschalteter Geschwindigkeit
-
sregelung darauf achten, daß sich die Geschwindigkeit nicht zu starkerhöht.
B660B01E-GST Wahl der Fahrgeschwindigkeit
B660B01GK
OGK018661
Typ A Typ B
1. Den Geschwindigkeitsregler- Hauptschalter am Ende des Hebels hineindrücken. Die "CRUISE"-Anzeige in der Instrumententafel leuchtet auf.Das System wird eingeschaltet. 2. Beschleunigen Sie auf die
gewünschte Geschwindigkeit (mehrals 40 km/h).
3. Den Steuerschalter nach unten auf
die Position "SET (COAST:Typ A, -: Typ B)" drücken und loslassen.
4. Den Fuß vom Gaspedal nehmen und
die gewünschte Geschwindigkeit wirdautomatisch gehalten.
5. Um die Geschwindigkeit zu erhöhen,
das Gaspedal soweit niedertreten,daß das Fahrzeug die eingestellte Geschwindig keit überschreitet. Wenn der Fuß vom Gaspedalgenommen wird, fährt das Fahrzeug wieder mit der zuvor eingestellten Geschwindigkeit.
!WARNUNG:
Wenn Sie die Geschwindigkeits
-
regelung nicht verwenden, schalten Sie den Hauptschalter der Geschwindigkeitsregelung aus, um ein unbeabsichtigtes Aktivieren derGeschwindigkeitsregelung zu vermeiden.

1EIGENSCHAFTEN DES HYUNDAI
88
Zum Ausschalten des Geschwindigkeitsreglers die Taste"CANCEL" drücken. Auch durch folgende Maßnahmen wird das Sys- tem ausgeschaltet:
o Das Bremspedal treten.
o Das Kupplungspedal treten(Schaltgetriebe).
o Den Wählhebel in die Position "N"
(Automatik-Getriebe) schieben.
o Die Fahrzeuggeschwindigkeit auf einen Wert herabsetzen, dermindestens 20 km/h unter dergespeicherten Geschwindigkeit liegt.
o Die Fahrzeuggeschwindigkeit auf etwas weniger als 40 km/hherabsetzen.
o Den Hauptschalter lösen. B660D01E-GST Wiederaufnehmen der zuvor eingestellten Geschwindigkeit
B660D01GK
OGK018663
Typ A Typ B
B660C03E-GST Löschen der eingestellten Geschwindigkeit
B660C01GK
OGK018662
Typ A Typ B

1
EIGENSCHAFTEN DES HYUNDAI
89
Das Fahrzeug kehrt automatisch auf die vor dem Abschalten eingestellteGeschwindigkeit zurück, wenn der Steuerschalter bei einer Geschwindigkeit von min. 40 km/h nachoben auf die Position "RESUME (ACCEL)" gedrückt und losgelassen wird. B660E01E-AST Rückstellung auf eine schnellere Geschwindigkeit
1. Den Steuerschalter nach oben auf die Position "RESUME (ACCEL : Typ A, + : Typ B)" drücken und festhalten.
2. Auf die gewünschte Geschwindigkeit beschleunigen und den Steuerschalterfreigeben. Bei festgehaltenem
Steuerschalter nimmt die Fahrzeuggeschwindigkeit allmählich zu.
B660F02E-AST Rückstellung auf eine langsamere Geschwindigkeit 1. Den Steuerschalter nach unten auf
die Position "SET (COAST : Typ A, - Typ B)" drücken und festhalten. Die Fahrzeuggeschwindigkeit wird verringert.
2. Bei Erreichen der gewünschten Ge- schwindigkeit den Steuerschalterloslassen. Bei gedrücktemSteuerschalter nimmt die Fahrzeuggeschwindigkeit allmählich ab.
B660B01GK
OGK018661
Typ A Typ B

1EIGENSCHAFTEN DES HYUNDAI
90

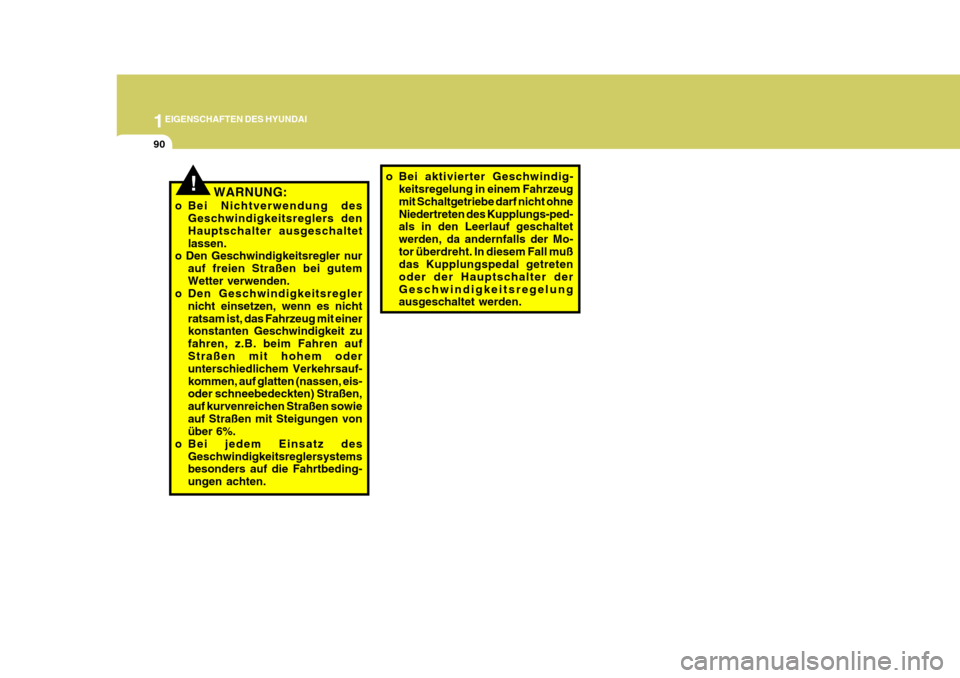

!WARNUNG:
o Bei Nichtverwendung des Geschwindigkeitsreglers den Hauptschalter ausgeschaltetlassen.
o Den Geschwindigkeitsregler nur
auf freien Straßen bei gutemWetter verwenden.
o Den Geschwindigkeitsregler
nicht einsetzen, wenn es nichtratsam ist, das Fahrzeug mit einer konstanten Geschwindigkeit zu fahren, z.B. beim Fahren auf Straßen mit hohem oder unterschiedlichem Verkehrsauf-kommen, auf glatten (nassen, eis- oder schneebedeckten) Straßen, auf kurvenreichen Straßen sowieauf Straßen mit Steigungen von über 6%.
o Bei jedem Einsatz des Geschwindigkeitsreglersystemsbesonders auf die Fahrtbeding- ungen achten. o Bei aktivierter Geschwindig-
keitsregelung in einem Fahrzeugmit Schaltgetriebe darf nicht ohneNiedertreten des Kupplungs-ped- als in den Leerlauf geschaltet werden, da andernfalls der Mo-tor überdreht. In diesem Fall muß das Kupplungspedal getreten oder der Hauptschalter derGeschwindigkeitsregelung ausgeschaltet werden.

1
EIGENSCHAFTEN DES HYUNDAI
91BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE
B710A02GK-GST
OGK016003B710B02O-AST MITTLERES GEBLÄSE Das mittlere Gebläse befindet sich in der Mitte der Armaturentafel. ZumÄndern der Luftstromrichtung den Regler in der Mitte des Gebläses nach oben und unten und von rechts nach linksverstellen. Die Gebläseöffnungen werden geöffnet, wenn der Gebläseregler in die Stellung "
"
gebracht wird. Die Gebläseöffnungen werden geschlossen, wenn der Gebläseregler in die Stellung "
"
gebracht wird. Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.
1. Seitliche Defrosterdüse
2. Seitliche belüftungsdüse
3. Windschutzscheiben-Defrostgebläse
4. Mittlere Belüftungsdüse
GK ger-1b.p65 10/29/2007, 9:44 AM
91

1EIGENSCHAFTEN DES HYUNDAI
92HEIZUNGS-UND BELÜFTUNGSDREH- KNÖPFE
B670A02GK-GST Fahrzeuge mit einem solchen Heiz- und Kühlsystem verfügen über vier Regler.
1. Temperaturregler
2. Luftansaugregler
3. Luftstromregler
4. Klimaanlagenschalter
5. Gebläsestufenregler
6. Heckscheibenheizung B670B01A-AST Gebläsestufenregler (Gebläseregelung) Diese Vorrichtung wird benutzt, um das Gebläse ein- und auszuschalten und die Gebläsestufe auszuwählen. Die Gebläsestufe und somit dasLuftvolumen, das durch das System verteilt wird, kann manuell geregelt werden, indem die Gebläseregelung aufeine Position zwischen "1" und "4" eingestellt wird.
OGK046045
B710C01HP-GST SEITLICHE BELÜFTUNGSDÜSEN Die seitlichen Belüftungsdüsen befinden sich auf beiden Seiten desArmaturenbrettes. Um die Luftströmungsrichtung zu verändern, das Einstellrad in der Mitte der Lamellenauf und ab und von Seite zu Seite bewegen. Die Lüfter werden geöffnet, wenn der Lüfterknauf in die Stellung"
"geschaltet wird.
Die Lüfter werden geschlossen, wenn der Lüfterknauf in die Stellung "
"
geschaltet wird. Die Düsen sollten frei von Blättern und anderer Verschmutzung gehalten werden.
OGK046038L 6
GK ger-1b.p65
10/29/2007, 9:44 AM
92

1
EIGENSCHAFTEN DES HYUNDAI
93
B670C02FC-AST Luftansaugregler Mit diesem Regler wird die Zuführung von Frischluft oder die Belüftung durch Umluft gewählt.
Frischluft
Umluft
Bei Wahl der Position (
) wird dem
Fahrzeug von außen Frischluft zugeführt, die entsprechend der anderen gewählten Funktionen aufgewärmt odergekühlt wird. OGK046044
B670E02A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie der gewünschte Wärmegrad eingestellt.
Kalt
Warm Wurde die Position (
) gewählt, so
wird über das Heizungssystem im Fahrzeuginnenraum befindliche Luft angesaugt und entsprechend der anderen gewählten Funktionenaufgeheizt oder gekühlt. HINWEIS: An dieser Stelle muß angemerkt werden, daß bei längerem Betriebder Heizung in der Position "
"
Windschutzscheibe und Seitenfen- ster beschlagen können, und daßdie Luft im Fahrzeuginnenraum muffig werden kann. Darüber hinaus kann durch längeren Einsatz derKlimaanlage bei gewähltem (
)-
Modus die Luft im Fahrzeu- ginnenraum übermäßig austrocknen.
OGK046043
GK ger-1b.p65
10/29/2007, 9:44 AM
93

1EIGENSCHAFTEN DES HYUNDAI
94
B670D01MC-AST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf die Öffnungender Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die LuftstrompositionenKopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster werden durch fünf Symbolegekennzeichnet. Der Modus MAX A/C dient dazu, den Innenraum schneller zu kühlen (Fallsvorhanden). OGK046039
Kopf-Fußraumposition
Die Luft wird über die Kopfraum- Belüftungsdüsen und über die Fußraum- Belüftungs-düsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über die Fußraum- Belüftungsdüsen wärmere Luft zugeführtwerden. Wenn die Stellung "Fußraum-Defrost" gewählt wird, stellt sich dieLuftansaugregelung auf Frischluft.
OGK016096
Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum-Belüftungsdüsen zugeführt.
OGK016095
GK ger-1b.p65 10/29/2007, 9:44 AM
94
