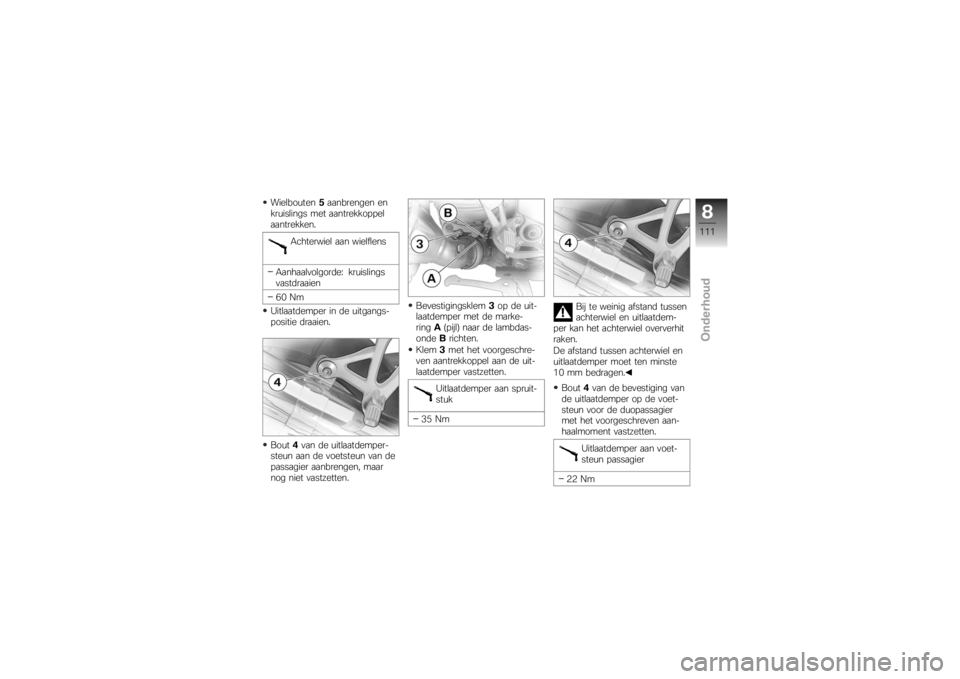

Wielbouten5aanbrengen en
kruislings met aantrekkoppel
aantrekken.
Achterwiel aan wielflens
Aanhaalvolgorde: kruislings
vastdraaien
60 Nm
Uitlaatdemper in de uitgangs-
positie draaien.
Bout 4van de uitlaatdemper-
steun aan de voetsteun van de
passagier aanbrengen, maar
nog niet vastzetten. Bevestigingsklem
3op de uit-
laatdemper met de marke-
ring A(pijl) naar de lambdas-
onde Brichten.
Klem 3met het voorgeschre-
ven aantrekkoppel aan de uit-
laatdemper vastzetten.
Uitlaatdemper aan spruit-
stuk
35 Nm Bij te weinig afstand tussen
achterwiel en uitlaatdem-
per kan het achterwiel oververhit
raken.
De afstand tussen achterwiel en
uitlaatdemper moet ten minste
10 mm bedragen.
Bout 4van de bevestiging van
de uitlaatdemper op de voet-
steun voor de duopassagier
met het voorgeschreven aan-
haalmoment vastzetten.
Uitlaatdemper aan voet-
steun passagier
22 Nm
8111zOnderhoud

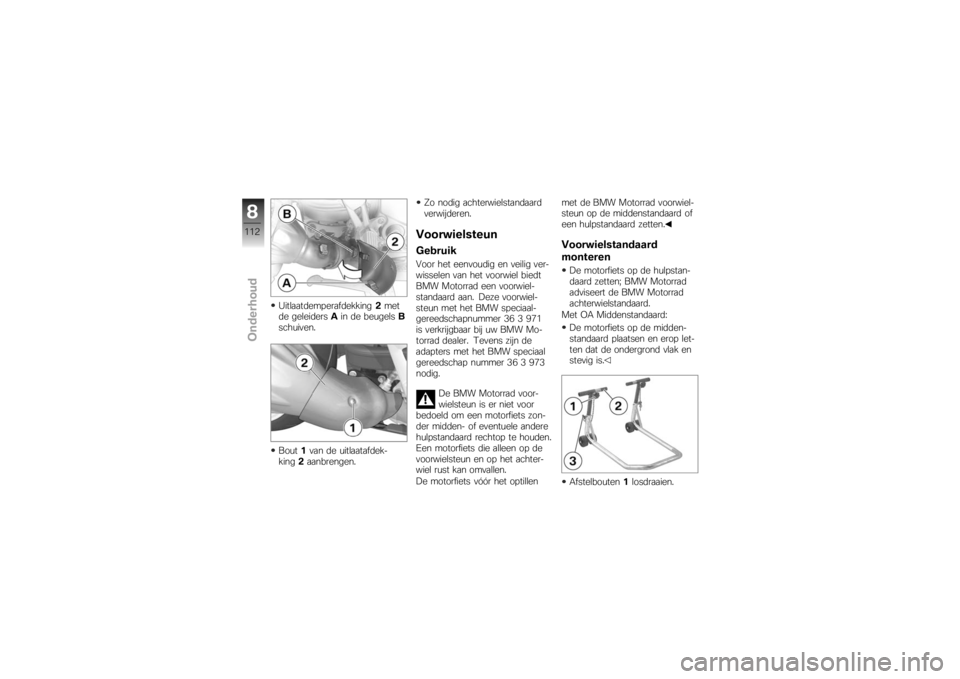

Uitlaatdemperafdekking2met
de geleiders Ain de beugels B
schuiven.
Bout 1van de uitlaatafdek-
king 2aanbrengen. Zo nodig achterwielstandaard
verwijderen.
VoorwielsteunGebruikVoor het eenvoudig en veilig ver-
wisselen van het voorwiel biedt
BMW Motorrad een voorwiel-
standaard aan. Deze voorwiel-
steun met het BMW speciaal-
gereedschapnummer 36 3 971
is verkrijgbaar bij uw BMW Mo-
torrad dealer. Tevens zijn de
adapters met het BMW speciaal
gereedschap nummer 36 3 973
nodig.
De BMW Motorrad voor-
wielsteun is er niet voor
bedoeld om een motorfiets zon-
der midden- of eventuele andere
hulpstandaard rechtop te houden.
Een motorfiets die alleen op de
voorwielsteun en op het achter-
wiel rust kan omvallen.
De motorfiets vóór het optillen met de BMW Motorrad voorwiel-
steun op de middenstandaard of
een hulpstandaard zetten.
Voorwielstandaard
monterenDe motorfiets op de hulpstan-
daard zetten; BMW Motorrad
adviseert de BMW Motorrad
achterwielstandaard.
Met OA Middenstandaard:
De motorfiets op de midden-
standaard plaatsen en erop let-
ten dat de ondergrond vlak en
stevig is.
Afstelbouten 1losdraaien.
8112zOnderhoud

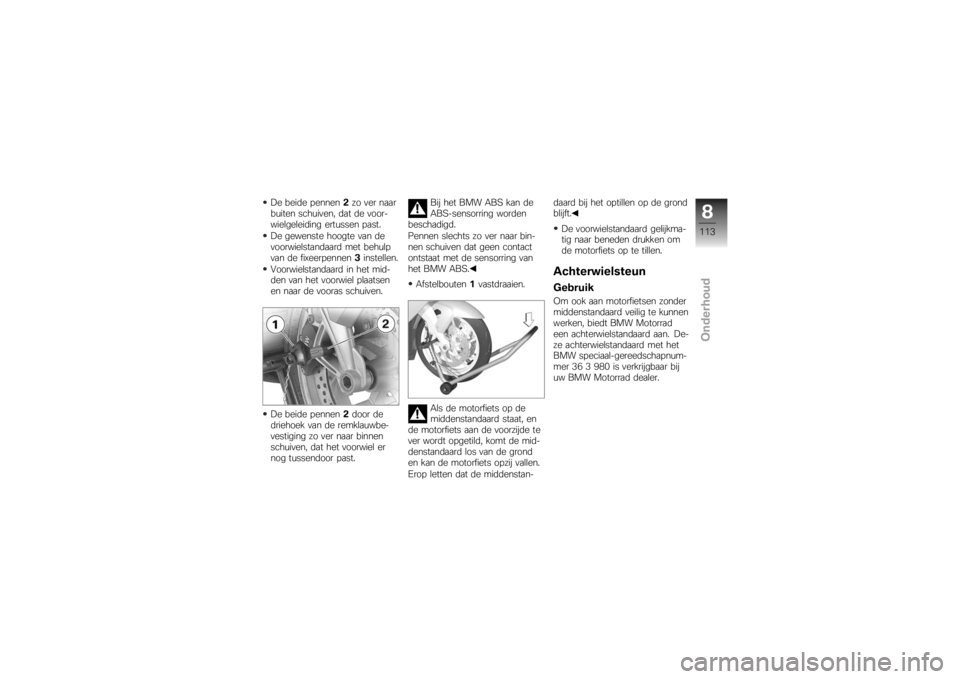

De beide pennen2zo ver naar
buiten schuiven, dat de voor-
wielgeleiding ertussen past.
De gewenste hoogte van de
voorwielstandaard met behulp
van de fixeerpennen 3instellen.
Voorwielstandaard in het mid-
den van het voorwiel plaatsen
en naar de vooras schuiven.
De beide pennen 2door de
driehoek van de remklauwbe-
vestiging zo ver naar binnen
schuiven, dat het voorwiel er
nog tussendoor past. Bij het BMW ABS kan de
ABS-sensorring worden
beschadigd.
Pennen slechts zo ver naar bin-
nen schuiven dat geen contact
ontstaat met de sensorring van
het BMW ABS.
Afstelbouten 1vastdraaien.
Als de motorfiets op de
middenstandaard staat, en
de motorfiets aan de voorzijde te
ver wordt opgetild, komt de mid-
denstandaard los van de grond
en kan de motorfiets opzij vallen.
Erop letten dat de middenstan- daard bij het optillen op de grond
blijft.
De voorwielstandaard gelijkma-
tig naar beneden drukken om
de motorfiets op te tillen.
AchterwielsteunGebruikOm ook aan motorfietsen zonder
middenstandaard veilig te kunnen
werken, biedt BMW Motorrad
een achterwielstandaard aan. De-
ze achterwielstandaard met het
BMW speciaal-gereedschapnum-
mer 36 3 980 is verkrijgbaar bij
uw BMW Motorrad dealer.
8113zOnderhoud

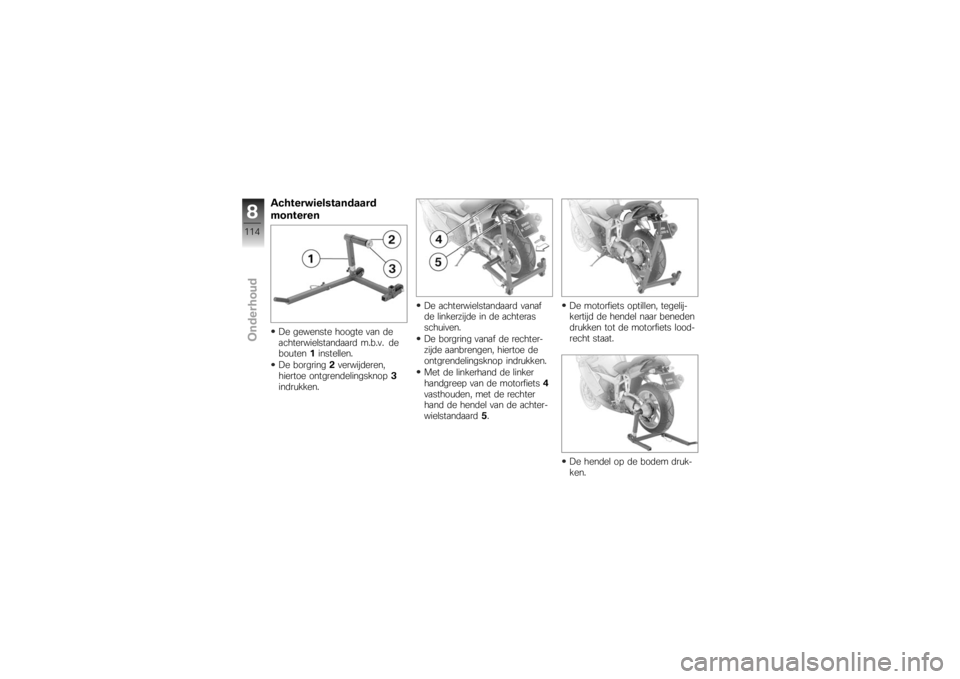

Achterwielstandaard
monterenDe gewenste hoogte van de
achterwielstandaard m.b.v. de
bouten1instellen.
De borgring 2verwijderen,
hiertoe ontgrendelingsknop 3
indrukken. De achterwielstandaard vanaf
de linkerzijde in de achteras
schuiven.
De borgring vanaf de rechter-
zijde aanbrengen, hiertoe de
ontgrendelingsknop indrukken.
Met de linkerhand de linker
handgreep van de motorfiets
4
vasthouden, met de rechter
hand de hendel van de achter-
wielstandaard 5. De motorfiets optillen, tegelij-
kertijd de hendel naar beneden
drukken tot de motorfiets lood-
recht staat.
De hendel op de bodem druk-
ken.
8114zOnderhoud

LampenAlgemene aanwijzingenEen defecte gloeilamp wordt
op het display door het sym-
bool lampdefect aangegeven.
Bij een defect aan het rem- of
het achterlicht brandt bovendien
de algemene waarschuwingslamp
geel. Bij een defect aan het ach-
terlicht wordt als vervanging het
remlicht gebruikt door de licht-
sterkte van de tweede gloei- spi-
raal tot achterlichtniveau terug
te brengen. Een defect aan het
achterlicht wordt bovendien op
het display aangegeven.Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat de machine
door andere verkeersdeelnemers
sneller over het hoofd wordt ge-
zien.
Defecte gloeilampen zo snel mo-
gelijk vervangen; bij voorkeur al- tijd een set geschikte reserve-
lampen meenemen.
Gloeilampen staan onder
druk, beschadigingen kun-
nen tot verwondingen leiden.
Bij het verwisselen van lampen
bescherming voor ogen en han-
den dragen.
In het hoofdstuk "Techni-
sche gegevens" vindt u een
overzicht van de op uw motor-
fiets aanwezige lampen.
Het glas van de nieuwe
gloeilamp niet met de blote
vingers aanraken. Voor het aan-
brengen een schone droge doek
gebruiken. Vuilafzettingen, voor-
al olie en vetten, beïnvloeden de
warmte-afvoer. Oververhitting
en een kortere levensduur van
de gloeilampen zijn hiervan het
gevolg.
Gloeilamp dimlicht
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Contact uitschakelen. Om een betere toegang te
krijgen het stuur naar links
draaien.
8115zOnderhoud

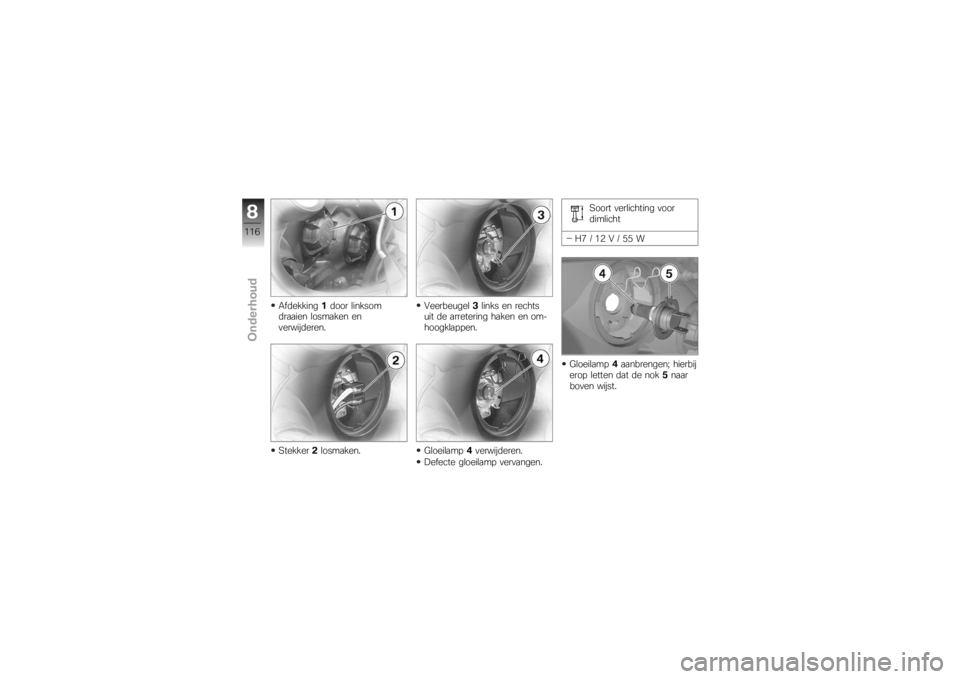

Afdekking1door linksom
draaien losmaken en
verwijderen.
Stekker 2losmaken. Veerbeugel
3links en rechts
uit de arretering haken en om-
hoogklappen.
Gloeilamp 4verwijderen.
Defecte gloeilamp vervangen. Soort verlichting voor
dimlicht
H7/12V/55W
Gloeilamp 4aanbrengen; hierbij
erop letten dat de nok 5naar
boven wijst.
8116zOnderhoud

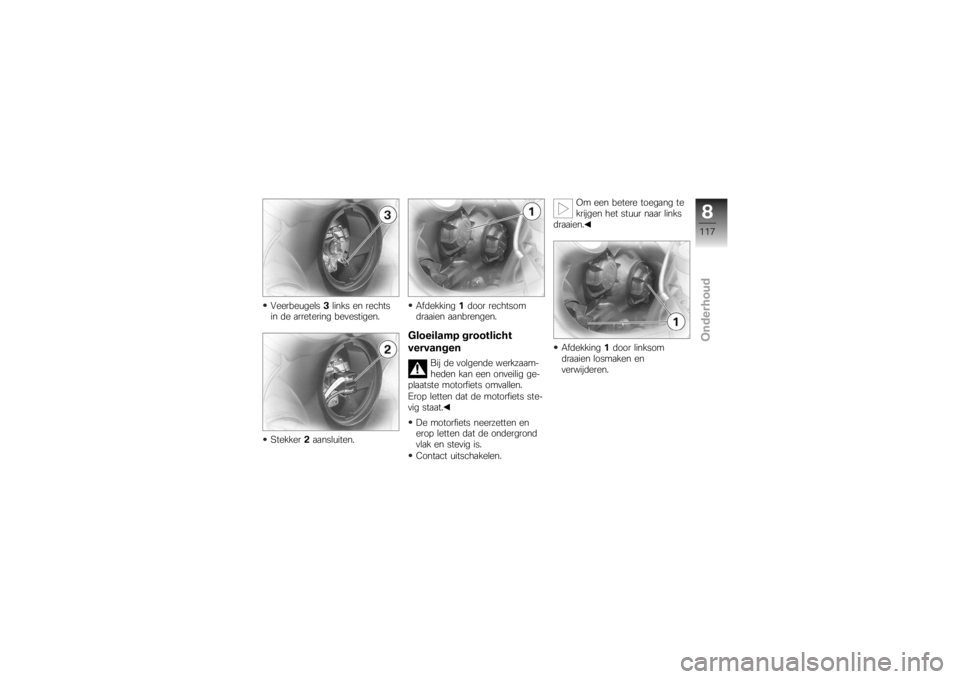

Veerbeugels3links en rechts
in de arretering bevestigen.
Stekker 2aansluiten. Afdekking
1door rechtsom
draaien aanbrengen.
Gloeilamp grootlicht
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Contact uitschakelen. Om een betere toegang te
krijgen het stuur naar links
draaien.
Afdekking 1door linksom
draaien losmaken en
verwijderen.
8117zOnderhoud

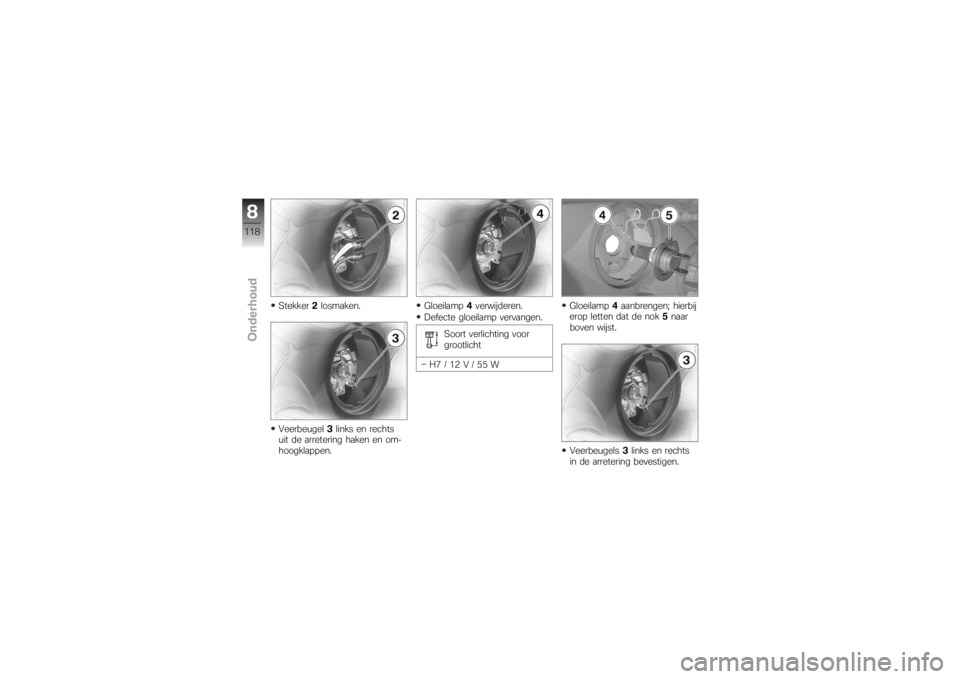

Stekker2losmaken.
Veerbeugel 3links en rechts
uit de arretering haken en om-
hoogklappen. Gloeilamp
4verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting voor
grootlicht
H7/12V/55W Gloeilamp
4aanbrengen; hierbij
erop letten dat de nok 5naar
boven wijst.
Veerbeugels 3links en rechts
in de arretering bevestigen.
