Onderhoud
Onderhoud
Algemene aanwijzingen . ............. 96
Boordgereedschap .................. 96
Motorolie ............................ 97
Remsysteem algemeen . . ............ 99
Remblokken . . ....................... 99
Remvloeistof . . ..................... 101
Koppeling .......................... 103
Banden ............................ 104
Velgen ............................. 104
Wielen ............................. 105
Voorwielsteun . ..................... 112
Achterwielsteun .................... 113
Lampen ............................ 115
Starten met hulpstartkabels ........ 124
Accu ............................... 125
895zOnderhoud

Algemene
aanwijzingenIn het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het controleren en vervangen
van slijtagedelen beschreven die
eenvoudig zijn uit te voeren.
Indien bij de montage rekening
moet worden gehouden met
speciale aantrekkoppels, dan zijn
deze eveneens genoemd. Een
overzicht van alle benodigde aan-
trekkoppels vindt u in het hoofd-
stuk "Technische gegevens".
Informatie over verdergaande
onderhouds- en reparatiewerk-
zaamheden is terug te vinden op
de bij uw motorfiets behorende
reparatiehandleiding op dvd/cd-
rom (RepROM), die bij uw BMW
Motorrad dealer verkrijgbaar is.Voor het uitvoeren van een aantal
van de beschreven werkzaamhe-
den zijn speciale gereedschap-
pen en een gedegen kennis van
motorfietsen vereist. Neem in
geval van twijfel contact op met
een specialist, bij voorkeur een
BMW Motorrad dealer.
BoordgereedschapStandaard
boordgereedschap1 Schroevendraaier,
omkeerbaar
Richtingaanwijzerglazen uit- en
inbouwen Accupolen losmaken
2 Torxsleutel T25 Kuipdelen uit- en inbouwen
Bevestigingsbeugel van accu
uit- en inbouwen
3 Schroevendraaier klein Richtingaanwijzerglazen uit- en
inbouwen
Boordgereedschap-servi-
cesetVoor verdergaande werkzaam-
heden biedt uw BMW Motorrad
dealer de boordgereedschap-ser-
viceset aan.
Informatie over het uitvoeren van
deze werkzaamheden vindt u in
de reparatiehandleiding op dvd/
cd-rom, die eveneens bij uw
BMW Motorrad dealer verkrijg-
baar is.
896zOnderhoud

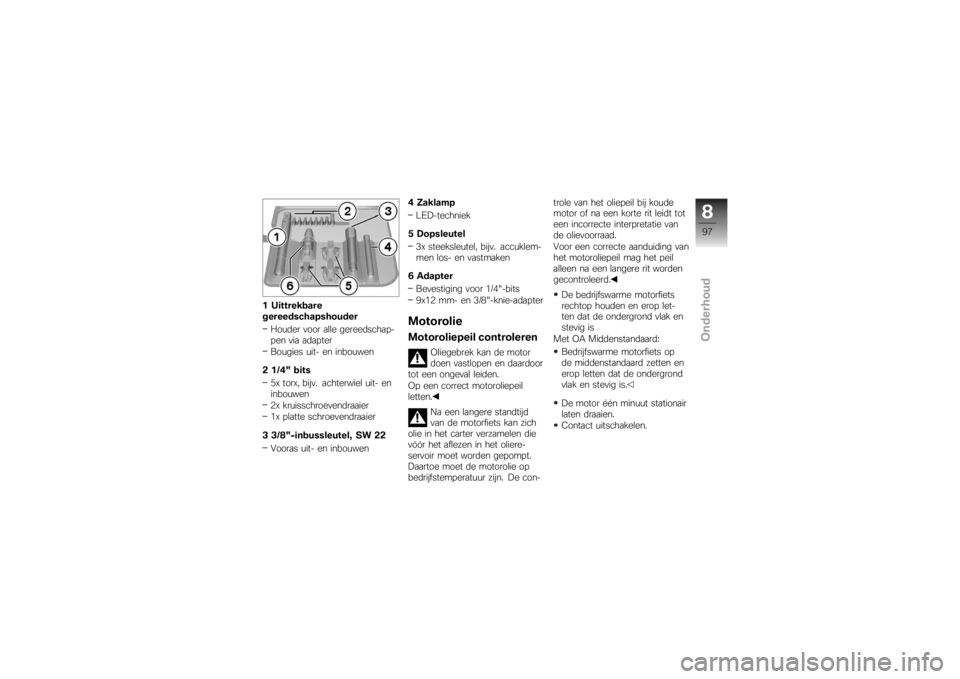

1 Uittrekbare
gereedschapshouderHouder voor alle gereedschap-
pen via adapter
Bougies uit- en inbouwen
2 1/4" bits 5x torx, bijv. achterwiel uit- en
inbouwen
2x kruisschroevendraaier
1x platte schroevendraaier
3 3/8"-inbussleutel, SW 22 Vooras uit- en inbouwen 4 Zaklamp
LED-techniek
5 Dopsleutel 3x steeksleutel, bijv. accuklem-
men los- en vastmaken
6 Adapter Bevestiging voor 1/4"-bits
9x12 mm- en 3/8"-knie-adapter
MotorolieMotoroliepeil controleren
Oliegebrek kan de motor
doen vastlopen en daardoor
tot een ongeval leiden.
Op een correct motoroliepeil
letten.
Na een langere standtijd
van de motorfiets kan zich
olie in het carter verzamelen die
vóór het aflezen in het oliere-
servoir moet worden gepompt.
Daartoe moet de motorolie op
bedrijfstemperatuur zijn. De con- trole van het oliepeil bij koude
motor of na een korte rit leidt tot
een incorrecte interpretatie van
de olievoorraad.
Voor een correcte aanduiding van
het motoroliepeil mag het peil
alleen na een langere rit worden
gecontroleerd.
De bedrijfswarme motorfiets
rechtop houden en erop let-
ten dat de ondergrond vlak en
stevig is
Met OA Middenstandaard:
Bedrijfswarme motorfiets op
de middenstandaard zetten en
erop letten dat de ondergrond
vlak en stevig is.
De motor één minuut stationair
laten draaien.
Contact uitschakelen.
897zOnderhoud

Het oliepeil bij de aanduiding1
aflezen. Voorgeschreven motor-
oliepeil
Tussen MIN- en MAX-mar-
kering
Bij een oliepeil onder de MIN-
markering: Motorolie bijvullen ( 98)
Bij een oliepeil boven de MAX-
markering: Motorolie aftappen ( 99)

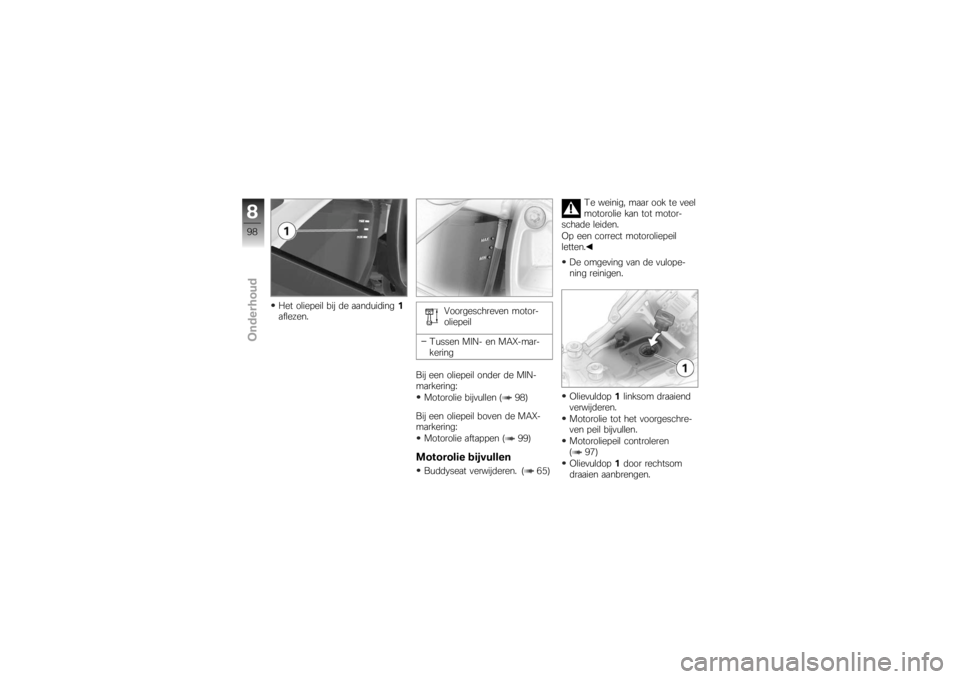

Motorolie bijvullenBuddyseat verwijderen. ( 65) Te weinig, maar ook te veel
motorolie kan tot motor-
schade leiden.
Op een correct motoroliepeil
letten.
De omgeving van de vulope-
ning reinigen.
Olievuldop 1linksom draaiend
verwijderen.
Motorolie tot het voorgeschre-
ven peil bijvullen.
Motoroliepeil controleren
( 97)
Olievuldop 1door rechtsom
draaien aanbrengen.
898zOnderhoud

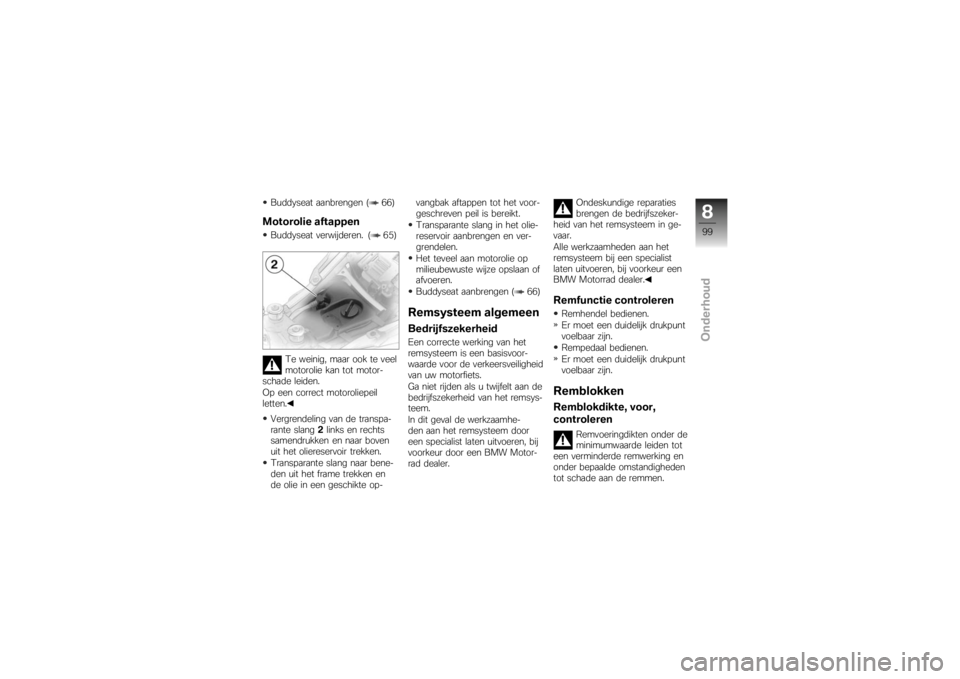

Buddyseat aanbrengen ( 66)Motorolie aftappenBuddyseat verwijderen. ( 65)Te weinig, maar ook te veel
motorolie kan tot motor-
schade leiden.
Op een correct motoroliepeil
letten.
Vergrendeling van de transpa-
rante slang 2links en rechts
samendrukken en naar boven
uit het oliereservoir trekken.
Transparante slang naar bene-
den uit het frame trekken en
de olie in een geschikte op- vangbak aftappen tot het voor-
geschreven peil is bereikt.
Transparante slang in het olie-
reservoir aanbrengen en ver-
grendelen.
Het teveel aan motorolie op
milieubewuste wijze opslaan of
afvoeren.
Buddyseat aanbrengen ( 66)
Remsysteem algemeenBedrijfszekerheidEen correcte werking van het
remsysteem is een basisvoor-
waarde voor de verkeersveiligheid
van uw motorfiets.
Ga niet rijden als u twijfelt aan de
bedrijfszekerheid van het remsys-
teem.
In dit geval de werkzaamhe-
den aan het remsysteem door
een specialist laten uitvoeren, bij
voorkeur door een BMW Motor-
rad dealer.
Ondeskundige reparaties
brengen de bedrijfszeker-
heid van het remsysteem in ge-
vaar.
Alle werkzaamheden aan het
remsysteem bij een specialist
laten uitvoeren, bij voorkeur een
BMW Motorrad dealer.
Remfunctie controlerenRemhendel bedienen.
Er moet een duidelijk drukpunt
voelbaar zijn.
Rempedaal bedienen.
Er moet een duidelijk drukpunt

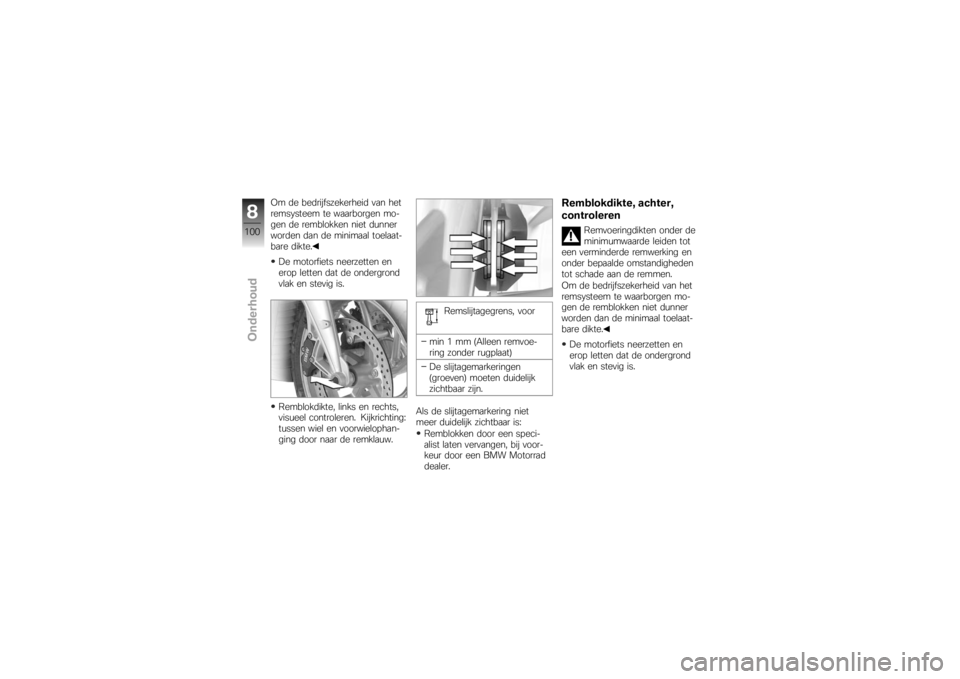

voelbaar zijn.RemblokkenRemblokdikte, voor,
controleren
Remvoeringdikten onder de
minimumwaarde leiden tot
een verminderde remwerking en
onder bepaalde omstandigheden
tot schade aan de remmen.
899zOnderhoud

Om de bedrijfszekerheid van het
remsysteem te waarborgen mo-
gen de remblokken niet dunner
worden dan de minimaal toelaat-
bare dikte.De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Remblokdikte, links en rechts,
visueel controleren. Kijkrichting:
tussen wiel en voorwielophan-
ging door naar de remklauw. Remslijtagegrens, voor
min 1 mm (Alleen remvoe-
ring zonder rugplaat)
De slijtagemarkeringen
(groeven) moeten duidelijk
zichtbaar zijn.
Als de slijtagemarkering niet
meer duidelijk zichtbaar is: Remblokken door een speci-
alist laten vervangen, bij voor-
keur door een BMW Motorrad
dealer.
Remblokdikte, achter,
controleren
Remvoeringdikten onder de
minimumwaarde leiden tot
een verminderde remwerking en
onder bepaalde omstandigheden
tot schade aan de remmen.
Om de bedrijfszekerheid van het
remsysteem te waarborgen mo-
gen de remblokken niet dunner
worden dan de minimaal toelaat-
bare dikte.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
8100zOnderhoud

Remblokdikte visueel controle-
ren.Remblokslijtagegrens
achter
min 1 mm (Alleen remvoe-
ring zonder rugplaat)
De remschijf mag via de bo-
ring van het binnenste rem-
blok niet zichtbaar zijn.
Als de remschijf zichtbaar is: Remblokken door een speci-
alist laten vervangen, bij voor-
keur door een BMW Motorrad
dealer.

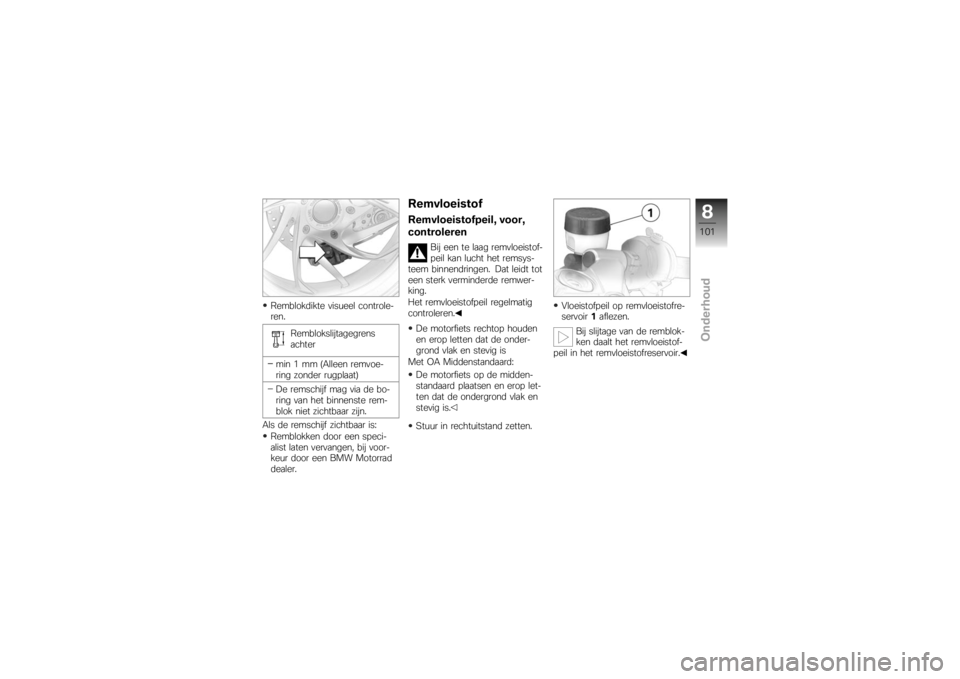

RemvloeistofRemvloeistofpeil, voor,
controleren
Bij een te laag remvloeistof-
peil kan lucht het remsys-
teem binnendringen. Dat leidt tot
een sterk verminderde remwer-
king.
Het remvloeistofpeil regelmatig
controleren.
De motorfiets rechtop houden
en erop letten dat de onder-
grond vlak en stevig is
Met OA Middenstandaard:
De motorfiets op de midden-
standaard plaatsen en erop let-
ten dat de ondergrond vlak en
stevig is.
Stuur in rechtuitstand zetten. Vloeistofpeil op remvloeistofre-
servoir
1aflezen.
Bij slijtage van de remblok-
ken daalt het remvloeistof-
peil in het remvloeistofreservoir.
8101zOnderhoud

Remvloeistofpeil, voor
Remvloeistof DOT4
Het remvloeistofpeil mag niet
onder de MIN-markering ko-
men. (Remvloeistofreservoir
horizontaal)
Als het remvloeistofpeil tot onder
het toegestane peil daalt: De storing zo snel mogelijk
door een specialist laten ver-
helpen, bij voorkeur een BMW
Motorrad dealer.

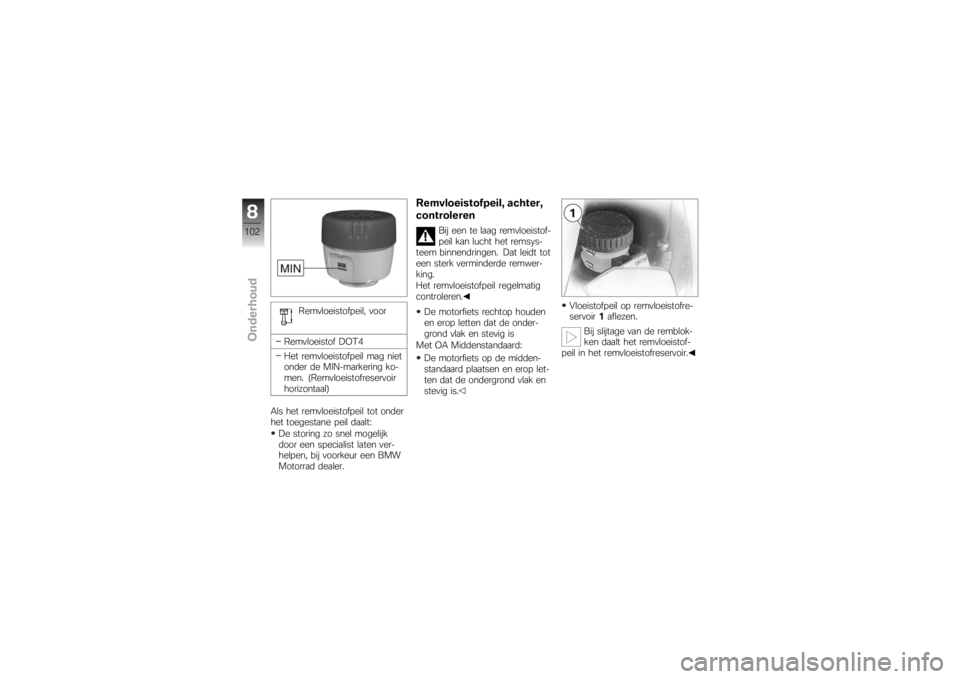

Remvloeistofpeil, achter,
controleren
Bij een te laag remvloeistof-
peil kan lucht het remsys-
teem binnendringen. Dat leidt tot
een sterk verminderde remwer-
king.
Het remvloeistofpeil regelmatig
controleren.
De motorfiets rechtop houden
en erop letten dat de onder-
grond vlak en stevig is
Met OA Middenstandaard:
De motorfiets op de midden-
standaard plaatsen en erop let-
ten dat de ondergrond vlak en
stevig is. Vloeistofpeil op remvloeistofre-
servoir
1aflezen.
Bij slijtage van de remblok-
ken daalt het remvloeistof-
peil in het remvloeistofreservoir.
8102zOnderhoud
