23
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

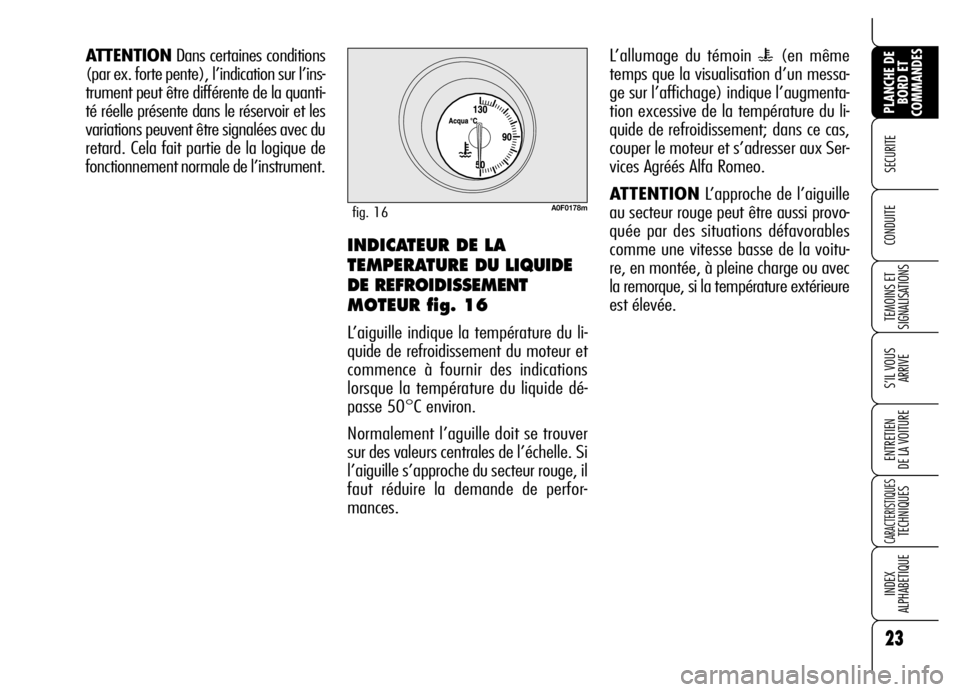

ATTENTIONDans certaines conditions
(par ex. forte pente), l’indication sur l’ins-
trument peut être différente de la quanti-
té réelle présente dans le réservoir et les
variations peuvent être signalées avec du
retard. Cela fait partie de la logique de
fonctionnement normale de l’instrument.L’allumage du témoin u(en même
temps que la visualisation d’un messa-
ge sur l’affichage) indique l’augmenta-
tion excessive de la température du li-
quide de refroidissement; dans ce cas,
couper le moteur et s’adresser aux Ser-
vices Agréés Alfa Romeo.
ATTENTIONL’approche de l’aiguille
au secteur rouge peut être aussi provo-
quée par des situations défavorables
comme une vitesse basse de la voitu-
re, en montée, à pleine charge ou avec
la remorque, si la température extérieure
est élevée.
A0F0178mfig. 16
INDICATEUR DE LA
TEMPERATURE DU LIQUIDE
DE REFROIDISSEMENT
MOTEUR fig. 16
L’aiguille indique la température du li-
quide de refroidissement du moteur et
commence à fournir des indications
lorsque la température du liquide dé-
passe 50°C environ.
Normalement l’aguille doit se trouver
sur des valeurs centrales de l’échelle. Si
l’aiguille s’approche du secteur rouge, il
faut réduire la demande de perfor-
mances.

24
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

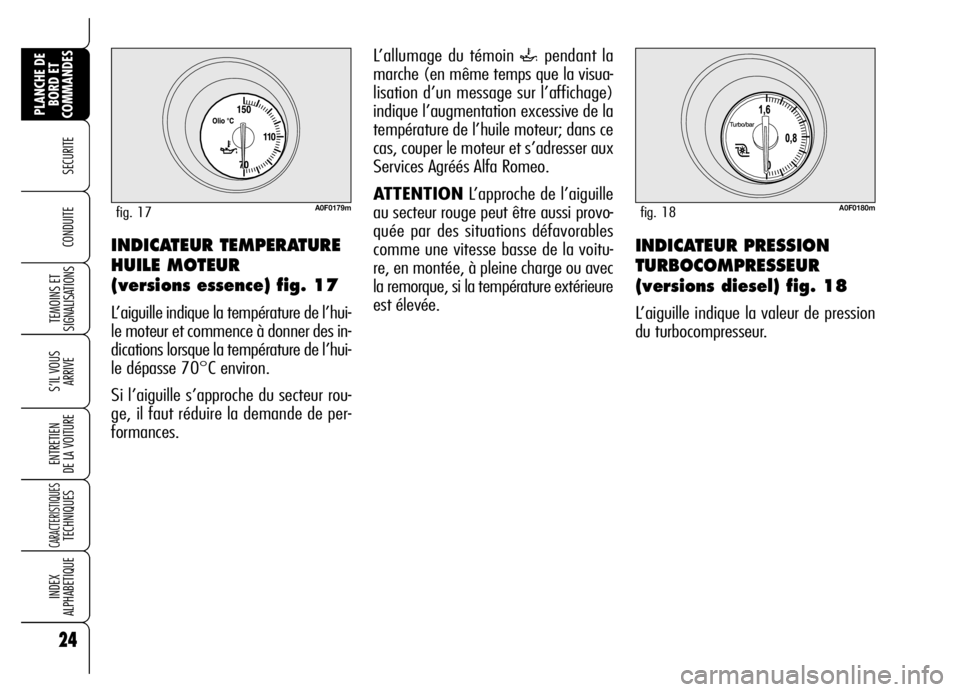

CONDUITE INDICATEUR TEMPERATURE
HUILE MOTEUR
(versions essence) fig. 17
L’aiguille indique la température de l’hui-
le moteur et commence à donner des in-
dications lorsque la température de l’hui-
le dépasse 70°C environ.
Si l’aiguille s’approche du secteur rou-
ge, il faut réduire la demande de per-
formances.
A0F0179mfig. 17
L’allumage du témoin `pendant la
marche (en même temps que la visua-
lisation d’un message sur l’affichage)
indique l’augmentation excessive de la
température de l’huile moteur; dans ce
cas, couper le moteur et s’adresser aux
Services Agréés Alfa Romeo.
ATTENTIONL’approche de l’aiguille
au secteur rouge peut être aussi provo-
quée par des situations défavorables
comme une vitesse basse de la voitu-
re, en montée, à pleine charge ou avec
la remorque, si la température extérieure
est élevée.
A0F0180mfig. 18
INDICATEUR PRESSION
TURBOCOMPRESSEUR
(versions diesel) fig. 18
L’aiguille indique la valeur de pression
du turbocompresseur.

25
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
REGLAGE AUTOMATIQUE
ECLAIRAGE COMMANDES
RHEOSTAT
Pour permettre la visibilité et le confort
maximum pendant toutes les conditions
de conduite (ex. conduite diurne les feux
allumés, en tunnel, etc…), dans le ta-
chymètre se trouve un capteur en mesu-
re de régler automatiquement, après
avoir inséré la clé électronique dans le dis-
positif de démarrage et appuyé sur le bou-
ton START/STOP, l’intensité lumi-
neuse de la graphique/affichage du ta-
bleau de bord, de l’autoradio, du clima-
tiseur, du système de radionavigation (où
prévu) et de la graphique des instruments
de bord (jauge carburant, indicateur tem-
pérature huile moteur (versions essence)
ou indicateur pression turbocompresseur
(versions diesel) et indicateur tempéra-
ture liquide refroidissement moteur).
APPAREIL POUR METTRE A
ZERO LES KILOMETRES
PARTIELS fig. 19
Pour mettre à zéro les km partiels, gar-
der la pression pendant quelques se-
condes sur le bouton A.
REGLAGE MANUEL
ECLAIRAGE COMMANDES
RHEOSTAT
Cette fonction permet de régler (sur 8 ni-
veaux) l’intensité lumineuse de la gra-
phique/affichage du tableau de bord, de
l’autoradio, du climatiseur, du système de
radionavigation (où prévu) et de la gra-
phique des instruments de bord (jauge car-
burant, indicateur température huile mo-
teur (versions essence) ou indicateur pres-
sion turbocompresseur (versions diesel)
et indicateur température liquide refroi-
dissement moteur).
Pour effectuer le réglage, appuyer briè-
vement sur le bouton +sur le levier
gauche pour augmenter la luminosité,
ou bien appuyer sur le bouton –pour la
diminuer: sur l’affichage apparaissent
une inscription et un numéro indiquant
le niveau d’intensité lumineuse actuel-
lement sélectionnée. La page-écran res-
te active pendant quelques secondes,
après quoi elle disparaît.
A0F0072mfig. 19

26
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE La zone centrale de l’affichage indiquant
la date Creste active jusqu’à l’activa-
tion d’une fonction qui demande la vi-
sualisation sur l’affichage (ex. “Régla-
ge luminosité”) ou d’autres informa-
tions sur l’état de la voiture.
La clé enlevée (lors de l’ouverture d’une
porte) l’affichage s’allume en visuali-
sant pendant quelques secondes l’heu-
re, les kilomètres (ou miles) parcourus
et la température extérieure.
INFORMATIONS PRESENTES
SUR L’ETAT DE LA VOITURE
(par évènement)
❒Echéance d’entretien programmé;
❒Informations Trip computer;
❒Réglage éclairage des commandes
rhéostat;
❒Visualisation niveau huile moteur;
ATTENTIONQuand on ouvre une por-
te, l’affichage visualise pendant
quelques secondes l’heure et les kilo-
mètres parcourus et la température ex-
térieure.

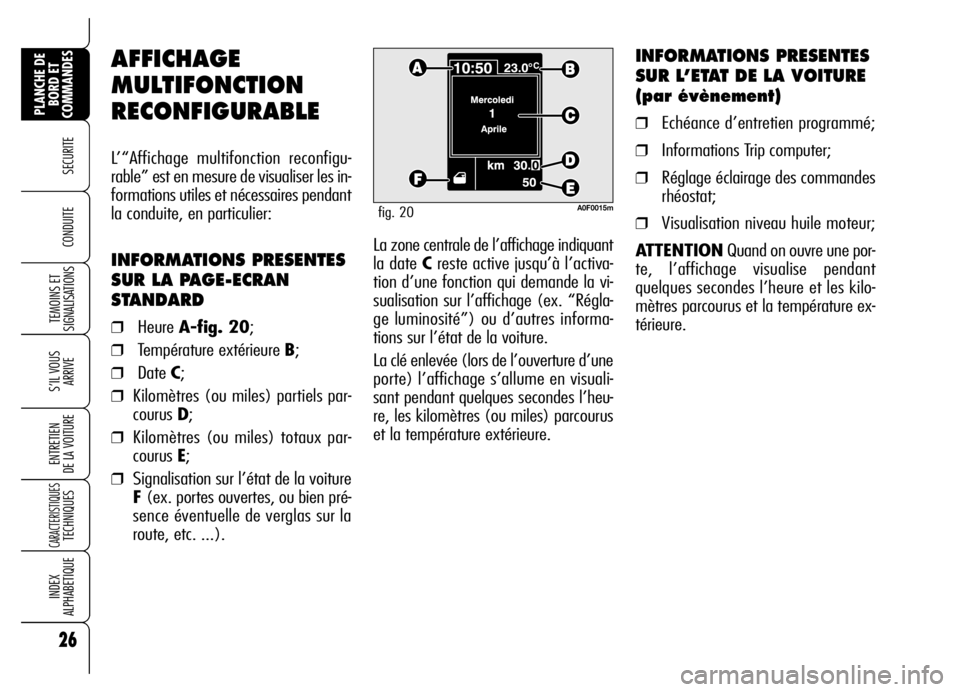

AFFICHAGE
MULTIFONCTION
RECONFIGURABLE
L’“Affichage multifonction reconfigu-
rable” est en mesure de visualiser les in-
formations utiles et nécessaires pendant
la conduite, en particulier:
INFORMATIONS PRESENTES
SUR LA PAGE-ECRAN
STANDARD
❒Heure A-fig. 20;
❒Température extérieure B;
❒Date C;
❒Kilomètres (ou miles) partiels par-
courus D;
❒Kilomètres (ou miles) totaux par-
courus E;
❒Signalisation sur l’état de la voiture
F (ex. portes ouvertes, ou bien pré-
sence éventuelle de verglas sur la
route, etc. ...).
A0F0015mfig. 20

27
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0074mfig. 21

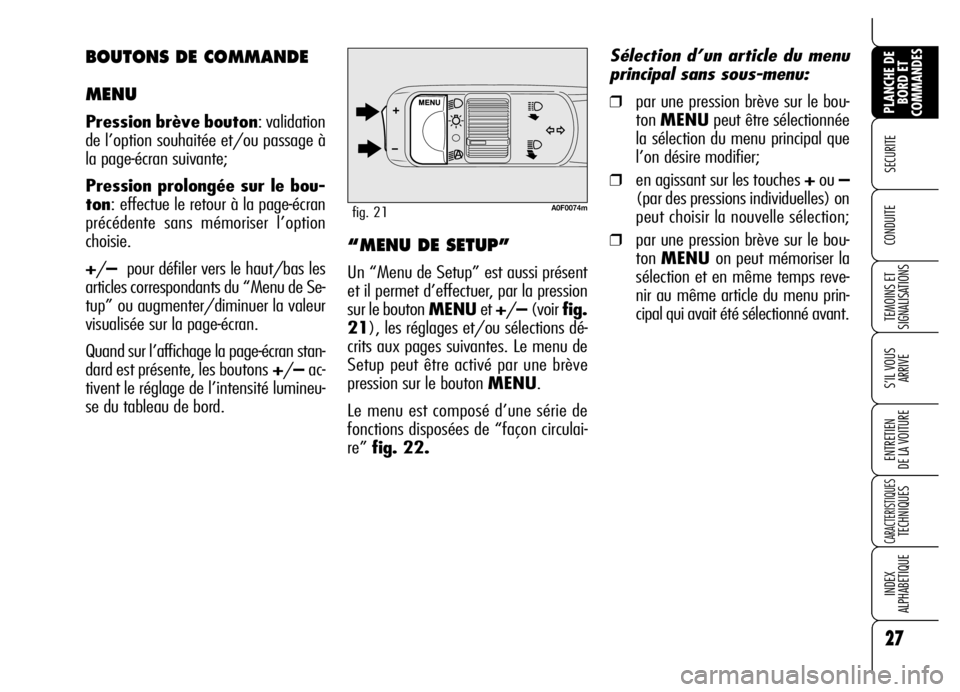

“MENU DE SETUP”
Un “Menu de Setup” est aussi présent
et il permet d’effectuer, par la pression
sur le bouton MENUet +/–(voir fig.
21), les réglages et/ou sélections dé-
crits aux pages suivantes. Le menu de
Setup peut être activé par une brève
pression sur le bouton MENU.
Le menu est composé d’une série de
fonctions disposées de “façon circulai-
re” fig. 22.Sélection d’un article du menu
principal sans sous-menu:
❒par une pression brève sur le bou-
ton MENUpeut être sélectionnée
la sélection du menu principal que
l’on désire modifier;
❒en agissant sur les touches +ou –
(par des pressions individuelles) on
peut choisir la nouvelle sélection;
❒par une pression brève sur le bou-
ton MENU on peut mémoriser la
sélection et en même temps reve-
nir au même article du menu prin-
cipal qui avait été sélectionné avant.
BOUTONS DE COMMANDE
MENU
Pression brève bouton: validation
de l’option souhaitée et/ou passage à
la page-écran suivante;
Pression prolongée sur le bou-
ton: effectue le retour à la page-écran
précédente sans mémoriser l’option
choisie.
+/– pour défiler vers le haut/bas les
articles correspondants du “Menu de Se-
tup” ou augmenter/diminuer la valeur
visualisée sur la page-écran.
Quand sur l’affichage la page-écran stan-
dard est présente, les boutons+/– ac-
tivent le réglage de l’intensité lumineu-
se du tableau de bord.

28
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

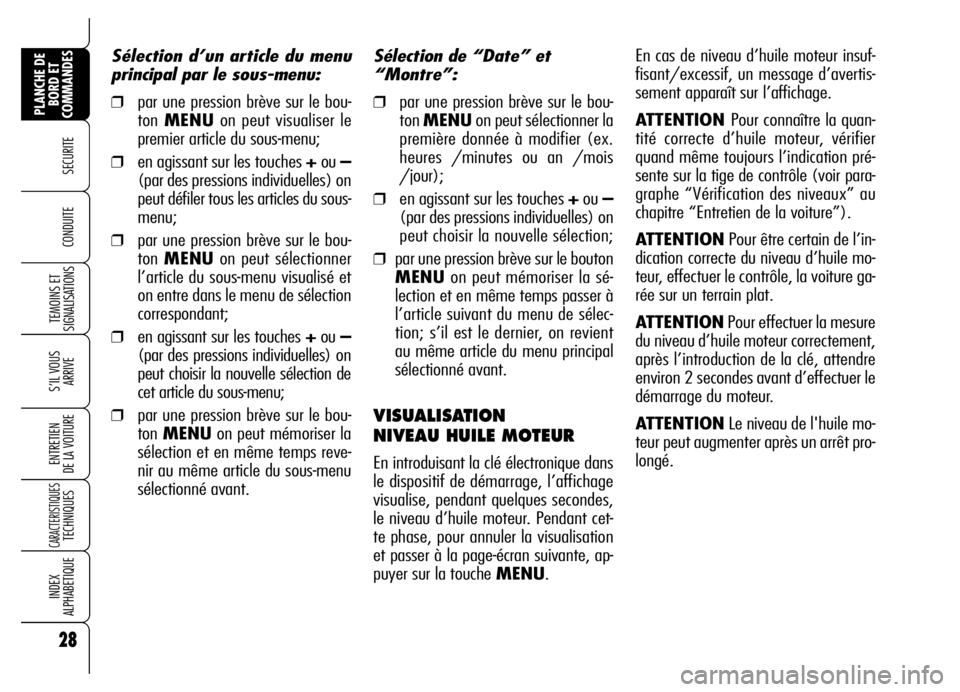

Sélection de “Date” et
“Montre”:
❒par une pression brève sur le bou-
ton MENUon peut sélectionner la
première donnée à modifier (ex.
heures /minutes ou an /mois
/jour);
❒en agissant sur les touches +ou –
(par des pressions individuelles) on
peut choisir la nouvelle sélection;
❒par une pression brève sur le bouton
MENUon peut mémoriser la sé-
lection et en même temps passer à
l’article suivant du menu de sélec-
tion; s’il est le dernier, on revient
au même article du menu principal
sélectionné avant.
VISUALISATION
NIVEAU HUILE MOTEUR
En introduisant la clé électronique dans
le dispositif de démarrage, l’affichage
visualise, pendant quelques secondes,
le niveau d’huile moteur. Pendant cet-
te phase, pour annuler la visualisation
et passer à la page-écran suivante, ap-
puyer sur la touche MENU.En cas de niveau d’huile moteur insuf-
fisant/excessif, un message d’avertis-
sement apparaît sur l’affichage.
ATTENTION Pour connaître la quan-
tité correcte d’huile moteur, vérifier
quand même toujours l’indication pré-
sente sur la tige de contrôle (voir para-
graphe “Vérification des niveaux” au
chapitre “Entretien de la voiture”).
ATTENTIONPour être certain de l’in-
dication correcte du niveau d’huile mo-
teur, effectuer le contrôle, la voiture ga-
rée sur un terrain plat.
ATTENTIONPour effectuer la mesure
du niveau d’huile moteur correctement,
après l’introduction de la clé, attendre
environ 2 secondes avant d’effectuer le
démarrage du moteur.
ATTENTIONLe niveau de l'huile mo-
teur peut augmenter après un arrêt pro-
longé. Sélection d’un article du menu
principal par le sous-menu:
❒par une pression brève sur le bou-
ton MENUon peut visualiser le
premier article du sous-menu;
❒en agissant sur les touches +ou –
(par des pressions individuelles) on
peut défiler tous les articles du sous-
menu;
❒par une pression brève sur le bou-
ton MENUon peut sélectionner
l’article du sous-menu visualisé et
on entre dans le menu de sélection
correspondant;
❒en agissant sur les touches +ou –
(par des pressions individuelles) on
peut choisir la nouvelle sélection de
cet article du sous-menu;
❒par une pression brève sur le bou-
ton MENUon peut mémoriser la
sélection et en même temps reve-
nir au même article du sous-menu
sélectionné avant.

29
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

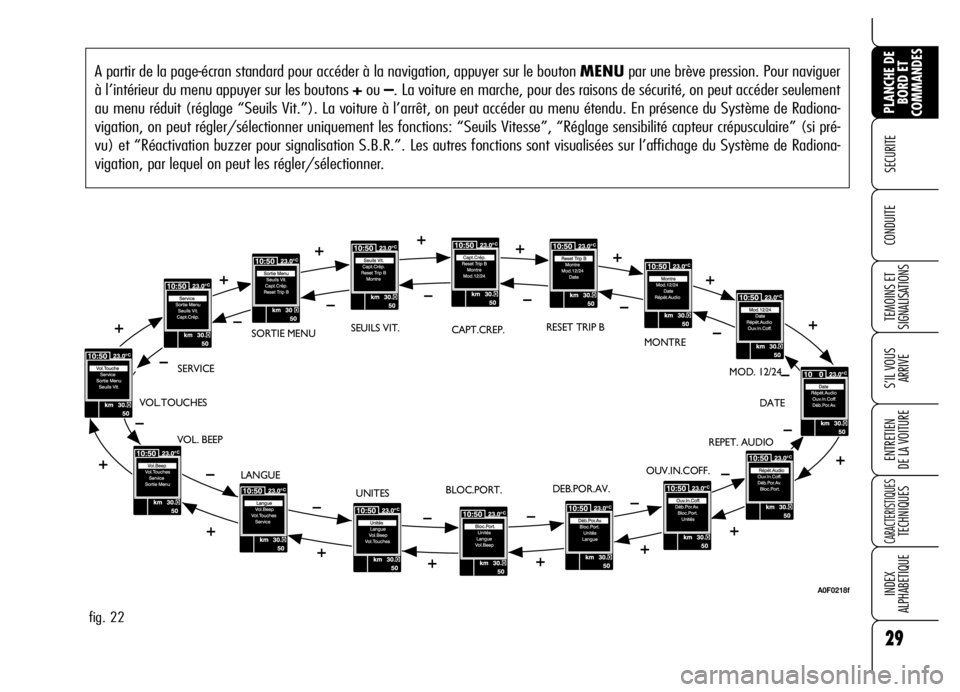

A partir de la page-écran standard pour accéder à la navigation, appuyer sur le bouton MENUpar une brève pression. Pour naviguer
à l’intérieur du menu appuyer sur les boutons +ou –. La voiture en marche, pour des raisons de sécurité, on peut accéder seulement
au menu réduit (réglage “Seuils Vit.”). La voiture à l’arrêt, on peut accéder au menu étendu. En présence du Système de Radiona-
vigation, on peut régler/sélectionner uniquement les fonctions: “Seuils Vitesse”, “Réglage sensibilité capteur crépusculaire” (si pré-
vu) et “Réactivation buzzer pour signalisation S.B.R.”. Les autres fonctions sont visualisées sur l’affichage du Système de Radiona-
vigation, par lequel on peut les régler/sélectionner.
fig. 22
VOL. BEEPSERVICESORTIE MENUCAPT.CREP.RESET TRIP B
MONTRE
MOD. 12/24
DATE
REPET. AUDIO
OUV.IN.COFF.
DEB.POR.AV.
BLOC.PORT.
UNITES VOL.TOUCHES
LANGUESEUILS VIT.
A0F0218f

30
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Réglage sensibilité
Capteur crépusculaire
(où prévu) (Capt.Crép.)
Cette fonction permet de régler la sen-
sibilité du capteur crépusculaire (selon
3 niveaux).
Pour effectuer le réglage, procéder com-
me suit:
❒appuyer sur le bouton MENUpar une
pression brève: l’affichage met en évi-
dence le niveau de sensibilité réglé pré-
cédemment;
❒appuyer sur le bouton +ou –pour
effectuer le réglage;
❒appuyer sur le boutonMENUpar
une brève pression pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une longue pres-
sion pour revenir à la page-écran
standard.
Modalité de mise à zéro
Trip B (Reset Trip B)
Cette fonction permet de choisir la mo-
dalité de mise à zéro (Automatique ou
Manuelle) du Trip B.
Pour d’autres informations voir le para-
graphe “Trip computer”. Limite vitesse (Seuils Vit.)
Cette fonction permet de sélectionner la
limite de vitesse de la voiture (km/h)
(ou mph), dépassée laquelle le conduc-
teur est prévenu par un signal sonore et
visuel et par un message visualisé sur
l’affichage (voir chapitre “Témoins et si-
gnalisations”).
Pour régler la limite de vitesse, procéder
ainsi:
❒appuyer sur le bouton MENUpar
une pression brève: l’affichage met
en évidence l’inscription OFF;
❒appuyer sur le bouton +: l’affichage
met en évidence l’inscription ON;
❒appuyer sur le bouton MENUpar
une pression brève puis, à l’aide des
boutons +/–régler la vitesse sou-
haitée (pendant le réglage, la valeur
clignote).
❒appuyer sur le bouton MENU par
une pression brève pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une pression pro-
longée pour revenir à la page-écran
standard.ATTENTIONLe réglage est possible
entre 30 et 250 km/h (ou bien entre
20 et 150 mph) selon l’unité sélec-
tionnée précédemment (voir paragraphe
“Unité de mesure” décrit ci-après).
Chaque pression sur le bouton +/–aug-
mente/diminue la valeur de 5 unités.
En gardant la pression sur le bouton
+/–on obtient l’augmentation/dimi-
nution de la vitesse automatique. Quand
on s’approche de la valeur souhaitée
compléter le réglage par des pressions
individuelles.
Pour annuler le réglage:
❒appuyer sur le bouton MENUpar
une pression brève: l’affichage met
en évidence l’inscription ON;
❒appuyer sur le bouton –: l’affichage
met en évidence l’inscription OFF;
❒appuyer sur le bouton MENU par
une brève pression pour revenir à la
page-écran menu ou appuyer sur le
bouton par une longue pression
pour revenir à la page-écran stan-
dard.
