2007 Alfa Romeo Brera/Spider Notice d'entretien (in French)

207
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
207

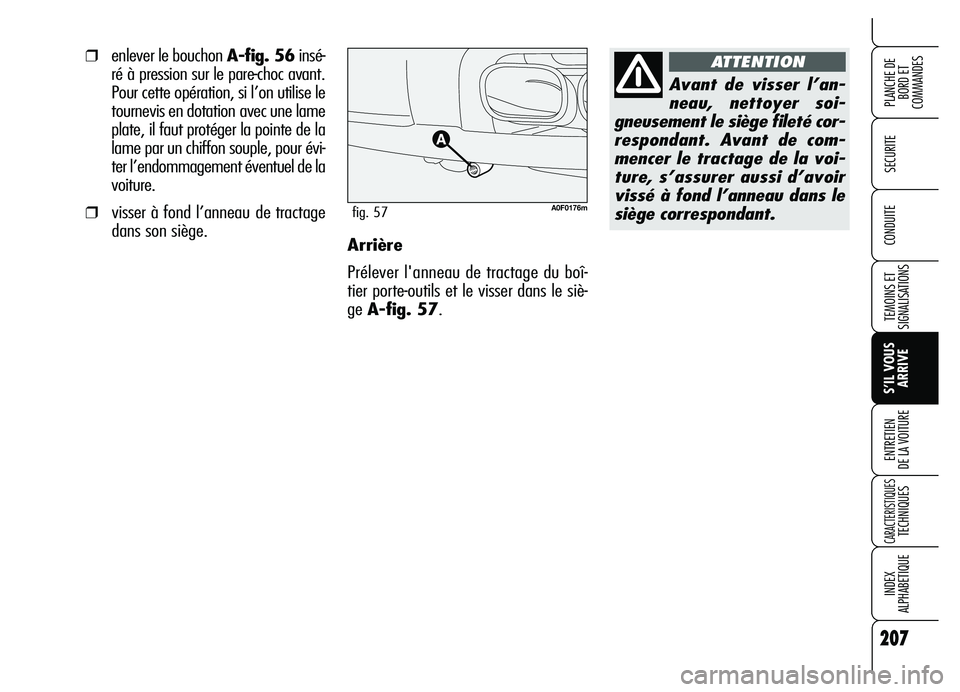

Arrière
Prélever l'anneau de tractage du boî-
tier porte-outils et le visser dans le siè-
ge A-fig. 57.
❒enlever le bouchon A-fig. 56insé-
ré à pression sur le pare-choc avant.
Pour cette opération, si l’on utilise le
tournevis en dotation avec une lame
plate, il faut protéger la pointe de la
lame par un chiffon souple, pour évi-
ter l’endommagement éventuel de la
voiture.
❒visser à fond l’anneau de tractage
dans son siège. A0F0176mfig. 57
Avant de visser l’an-
neau, nettoyer soi-
gneusement le siège fileté cor-
respondant. Avant de com-
mencer le tractage de la voi-
ture, s’assurer aussi d’avoir
vissé à fond l’anneau dans le
siège correspondant.
ATTENTION

208
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
208

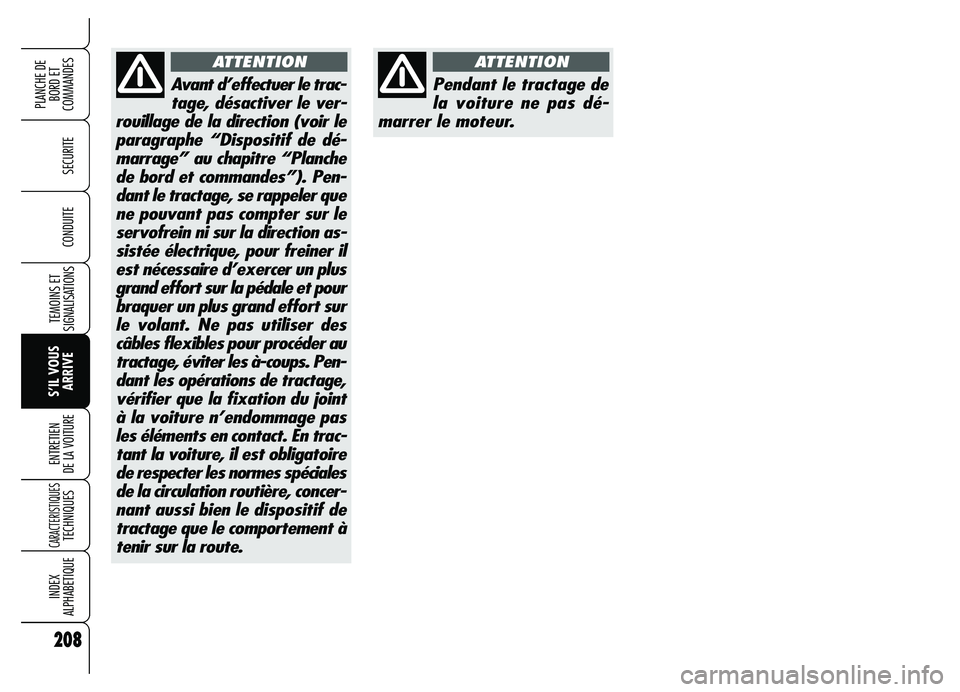

Pendant le tractage de
la voiture ne pas dé-
marrer le moteur.
ATTENTION
Avant d’effectuer le trac-
tage, désactiver le ver-
rouillage de la direction (voir le
paragraphe “Dispositif de dé-
marrage” au chapitre “Planche
de bord et commandes”). Pen-
dant le tractage, se rappeler que
ne pouvant pas compter sur le
servofrein ni sur la direction as-
sistée électrique, pour freiner il
est nécessaire d’exercer un plus
grand effort sur la pédale et pour
braquer un plus grand effort sur
le volant. Ne pas utiliser des
câbles flexibles pour procéder au
tractage, éviter les à-coups. Pen-
dant les opérations de tractage,
vérifier que la fixation du joint
à la voiture n’endommage pas
les éléments en contact. En trac-
tant la voiture, il est obligatoire
de respecter les normes spéciales
de la circulation routière, concer-
nant aussi bien le dispositif de
tractage que le comportement à
tenir sur la route.
ATTENTION

209
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
E E E E
N N N N
T T T T
R R R R
E E E E
T T T T
I I I I
E E E E
N N N N

D D D D
E E E E

L L L L
A A A A

V V V V
O O O O
I I I I
T T T T
U U U U
R R R R
E E E E
ENTRETIEN PROGRAMME .................................... 210
PLAN D’ENTRETIEN PROGRAMME ........................ 211
CONTROLES PERIODIQUES ................................. 213
UTILISATION LOURDE DE LA VOITURE ................... 213
VERIFICATION DES NIVEAUX ............................... 214
FILTRE A AIR/FILTRE ANTIPOLLEN ........................ 222
FILTRE A GAZOLE ............................................... 222
BATTERIE ......................................................... 223
ROUES ET PNEUS .............................................. 226
CIRCUIT DES DURITES ........................................ 228
ESSUIE-GLACE/ESSUIE-LUNETTE ARRIERE ............. 228
CARROSSERIE ................................................... 230
HABITACLE ....................................................... 233

210
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

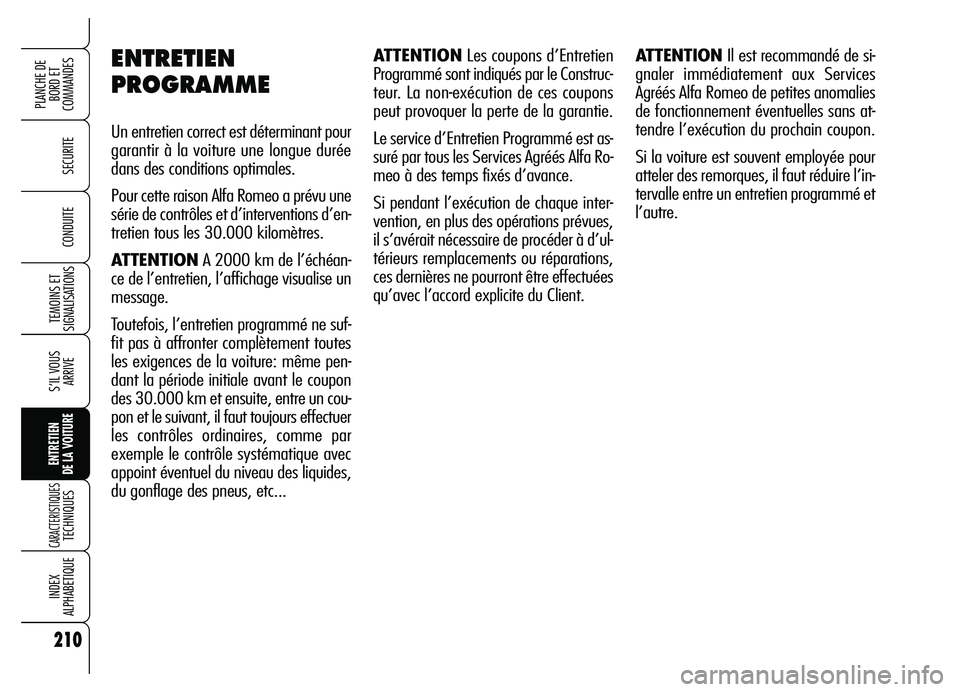

ENTRETIEN
PROGRAMME
Un entretien correct est déterminant pour
garantir à la voiture une longue durée
dans des conditions optimales.
Pour cette raison Alfa Romeo a prévu une
série de contrôles et d’interventions d’en-
tretien tous les 30.000 kilomètres.
ATTENTIONA 2000 km de l’échéan-
ce de l’entretien, l’affichage visualise un
message.
Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes
les exigences de la voiture: même pen-
dant la période initiale avant le coupon
des 30.000 km et ensuite, entre un cou-
pon et le suivant, il faut toujours effectuer
les contrôles ordinaires, comme par
exemple le contrôle systématique avec
appoint éventuel du niveau des liquides,
du gonflage des pneus, etc...ATTENTIONLes coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Services Agréés Alfa Ro-
meo à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues,
il s’avérait nécessaire de procéder à d’ul-
térieurs remplacements ou réparations,
ces dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTIONIl est recommandé de si-
gnaler immédiatement aux Services
Agréés Alfa Romeo de petites anomalies
de fonctionnement éventuelles sans at-
tendre l’exécution du prochain coupon.
Si la voiture est souvent employée pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et
l’autre.

211
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
30 60 90 120 150 180

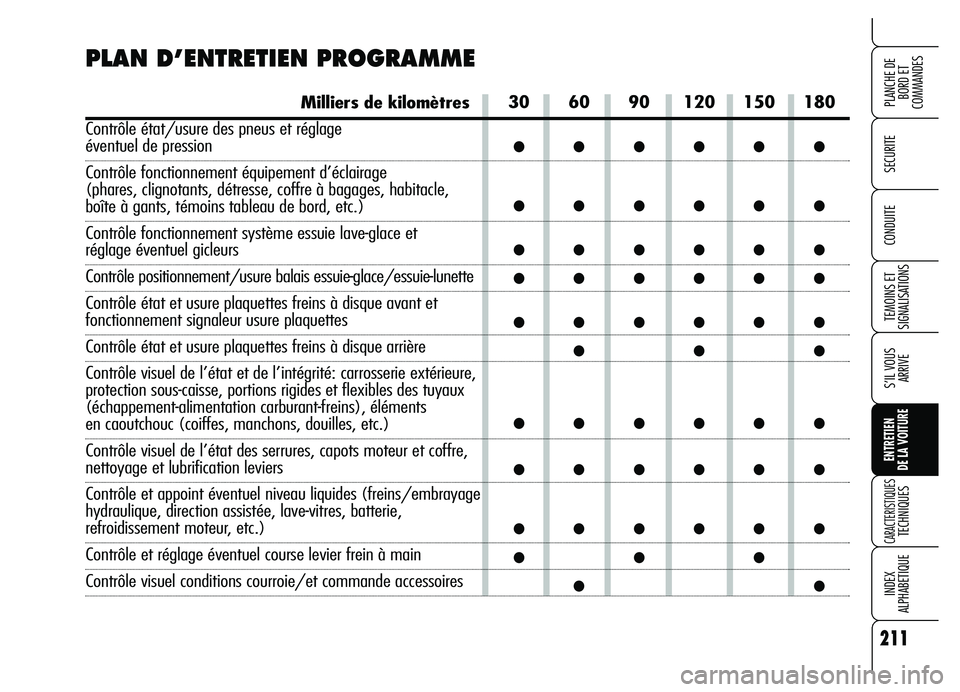

PLAN D’ENTRETIEN PROGRAMME
Milliers de kilomètres
Contrôle état/usure des pneus et réglage
éventuel de pression
Contrôle fonctionnement équipement d’éclairage
(phares, clignotants, détresse, coffre à bagages, habitacle,
boîte à gants, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace et
réglage éventuel gicleurs
Contrôle positionnement/usure balais essuie-glace/essuie-lunette
Contrôle état et usure plaquettes freins à disque avant et
fonctionnement signaleur usure plaquettes
Contrôle état et usure plaquettes freins à disque arrière
Contrôle visuel de l’état et de l’intégrité: carrosserie extérieure,
protection sous-caisse, portions rigides et flexibles des tuyaux
(échappement-alimentation carburant-freins), éléments
en caoutchouc (coiffes, manchons, douilles, etc.)
Contrôle visuel de l’état des serrures, capots moteur et coffre,
nettoyage et lubrification leviers
Contrôle et appoint éventuel niveau liquides (freins/embrayage
hydraulique, direction assistée, lave-vitres, batterie,
refroidissement moteur, etc.)
Contrôle et réglage éventuel course levier frein à main
Contrôle visuel conditions courroie/et commande accessoires

212
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
212

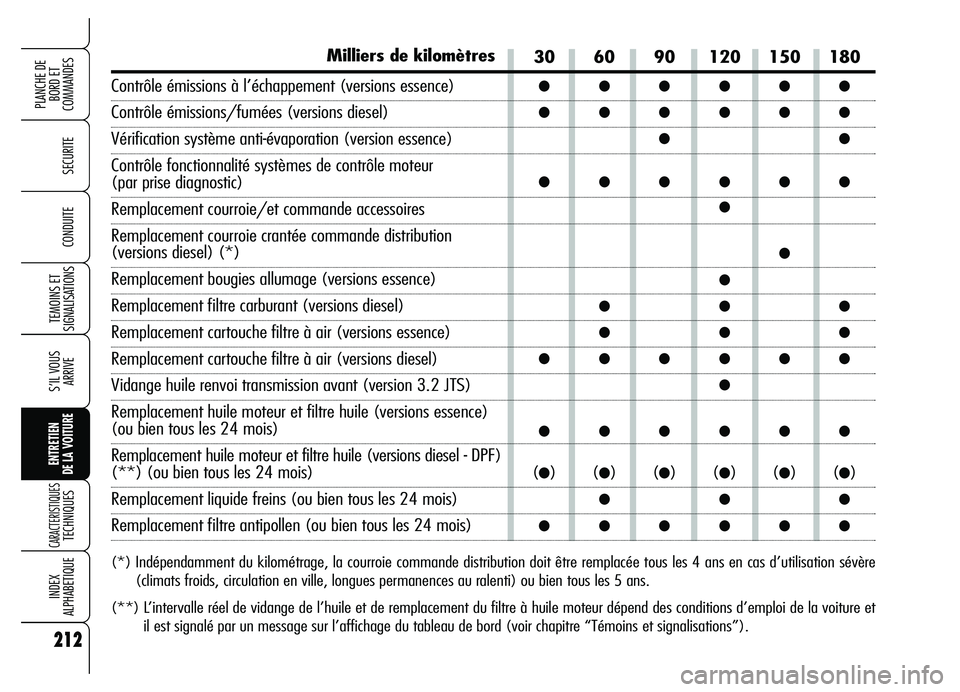

Milliers de kilomètres
Contrôle émissions à l’échappement (versions essence)
Contrôle émissions/fumées (versions diesel)
Vérification système anti-évaporation (version essence)
Contrôle fonctionnalité systèmes de contrôle moteur
(par prise diagnostic)
Remplacement courroie/et commande accessoires
Remplacement courroie crantée commande distribution
(versions diesel) (*)
Remplacement bougies allumage (versions essence)
Remplacement filtre carburant (versions diesel)
Remplacement cartouche filtre à air (versions essence)
Remplacement cartouche filtre à air (versions diesel)
Vidange huile renvoi transmission avant (version 3.2 JTS)
Remplacement huile moteur et filtre huile (versions essence)
(ou bien tous les 24 mois)
Remplacement huile moteur et filtre huile (versions diesel - DPF)
(**) (ou bien tous les 24 mois)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
(*) Indépendamment du kilométrage, la courroie commande distribution doit être remplacée tous les 4 ans en cas d’utilisation sévère
(climats froids, circulation en ville, longues permanences au ralenti) ou bien tous les 5 ans.
(**) L’intervalle réel de vidange de l’huile et de remplacement du filtre à huile moteur dépend des conditions d’emploi de la voiture et
il est signalé par un message sur l’affichage du tableau de bord (voir chapitre “Témoins et signalisations”).
30 60 90 120 150 180












()()()()()()



213
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

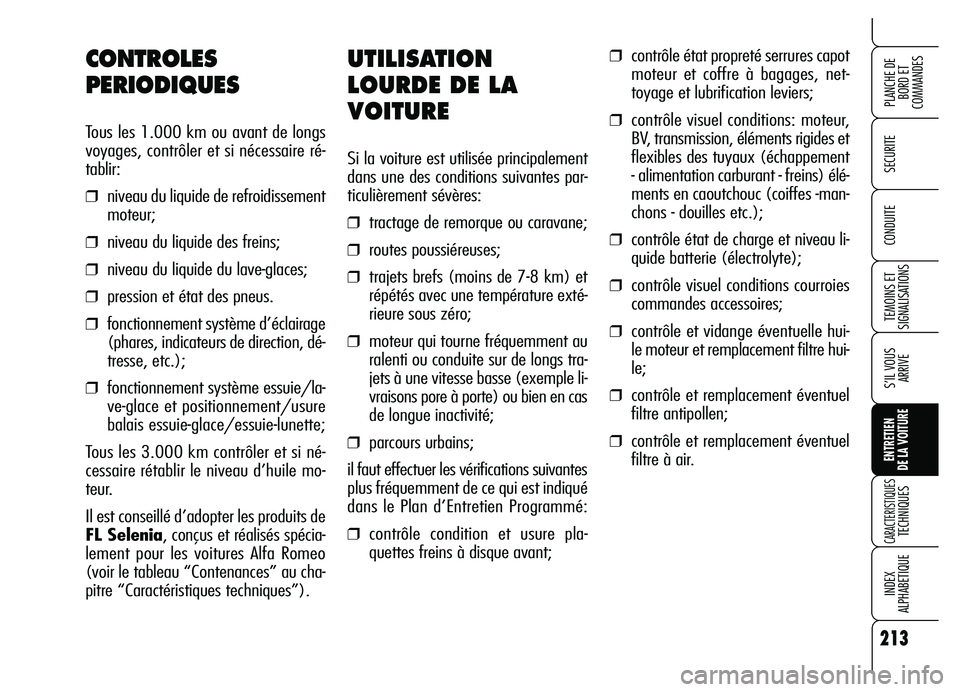

UTILISATION
LOURDE DE LA
VOITURE
Si la voiture est utilisée principalement
dans une des conditions suivantes par-
ticulièrement sévères:
❒tractage de remorque ou caravane;
❒routes poussiéreuses;
❒trajets brefs (moins de 7-8 km) et
répétés avec une température exté-
rieure sous zéro;
❒moteur qui tourne fréquemment au
ralenti ou conduite sur de longs tra-
jets à une vitesse basse (exemple li-
vraisons pore à porte) ou bien en cas
de longue inactivité;
❒parcours urbains;
il faut effectuer les vérifications suivantes
plus fréquemment de ce qui est indiqué
dans le Plan d’Entretien Programmé:
❒contrôle condition et usure pla-
quettes freins à disque avant;
❒contrôle état propreté serrures capot
moteur et coffre à bagages, net-
toyage et lubrification leviers;
❒contrôle visuel conditions: moteur,
BV, transmission, éléments rigides et
flexibles des tuyaux (échappement
- alimentation carburant - freins) élé-
ments en caoutchouc (coiffes -man-
chons - douilles etc.);
❒contrôle état de charge et niveau li-
quide batterie (électrolyte);
❒contrôle visuel conditions courroies
commandes accessoires;
❒contrôle et vidange éventuelle hui-
le moteur et remplacement filtre hui-
le;
❒contrôle et remplacement éventuel
filtre antipollen;
❒contrôle et remplacement éventuel
filtre à air.
CONTROLES
PERIODIQUES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire ré-
tablir:
❒niveau du liquide de refroidissement
moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus.
❒fonctionnement système d’éclairage
(phares, indicateurs de direction, dé-
tresse, etc.);
❒fonctionnement système essuie/la-
ve-glace et positionnement/usure
balais essuie-glace/essuie-lunette;
Tous les 3.000 km contrôler et si né-
cessaire rétablir le niveau d’huile mo-
teur.
Il est conseillé d’adopter les produits de
FL Selenia, conçus et réalisés spécia-
lement pour les voitures Alfa Romeo
(voir le tableau “Contenances” au cha-
pitre “Caractéristiques techniques”).

214
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
VERIFICATION
DES NIVEAUX
Pour les quantités de remplissage, se ré-
férer à ce qui est indiqué au chapitre Ca-
ractéristiques Techniques.
1.Huile moteur - 2. Batterie
3.Liquide freins - 4.Liquide lave-glaces
5.Liquide refroidissement moteur
6.Liquide de la direction assistée
fig. 1 - Versions 2.2 JTSA0F0161m
fig. 2 - Version 3.2 JTSA0F0038m
Ne jamais fumer pen-
dant les interventions
dans le compartiment moteur:
des gaz et des vapeurs in-
flammables pourraient être
présents avec risque d’incen-
die.
ATTENTION
Attention, pendant les
appoints, ne pas
confondre les différents
types de liquide: ils sont tous in-
compatibles entre eux et on
pourrait endommager grave-
ment la voiture.
