2007 Alfa Romeo Brera/Spider Notice d'entretien (in French)

7
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
PLANCHE DE BORD
A0F0056mfig. 1
1.Diffuseurs air latéraux orientables et réglables - 2. Diffuseurs pour désembuage/dégivrage vitres latérales avant -
3.Levier commande feux extérieurs - 4.Tableau de bord - 5.Air bag côté conducteur et klaxon - 6.Levier commande es-
suie-glace - 7.Diffuseur supérieur central - 8.Diffuseurs centraux orientables et réglables - 9.Indicateurs niveau carbu-
rant/indicateur température liquide refroidissement moteur/indicateur température huile moteur (versions essence) ou bien
indicateur pression turbocompresseur (versions diesel) - 10.Air bag côté passager - 11.Air bag frontal genoux côté passa-
ger (si prévu) - 12.Boîte à gants - 13.Autoradio - 14.Commandes pour la climatisation - 15. Bouton START/STOP
pour démarrage moteur - 16.Dispositif de démarrage - 17.Air bag frontal genoux côté conducteur - 18.Commandes au
volant pour autoradio (si prévus) - 19.Levier commande Cruise Control (si prévu) - 20.Levier pour ouverture capot mo-
teur - 21.Volet accès centrale fusibles sur planche de bord - 22.Groupe interrupteurs commande feux extérieurs, appareil
pour mettre à zéro le compteur kilométrique partiel et correcteur assiette des phares.

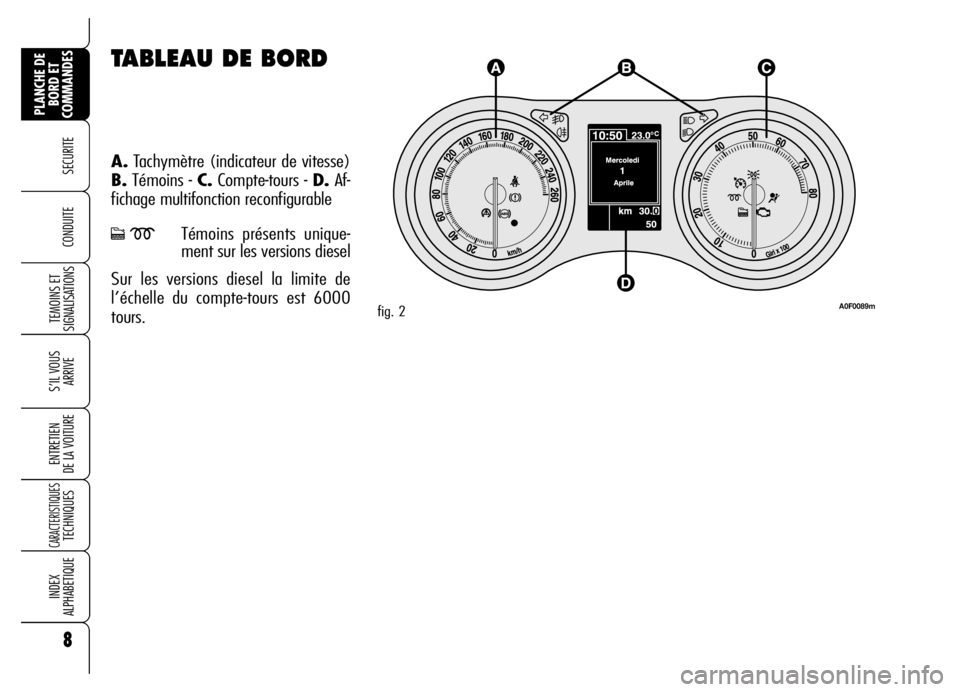

TABLEAU DE BORD
A.Tachymètre (indicateur de vitesse)
B.Témoins - C.Compte-tours - D.Af-
fichage multifonction reconfigurable
cmTémoins présents unique-
ment sur les versions diesel
Sur les versions diesel la limite de
l’échelle du compte-tours est 6000
tours.
8
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
fig. 2A0F0089m

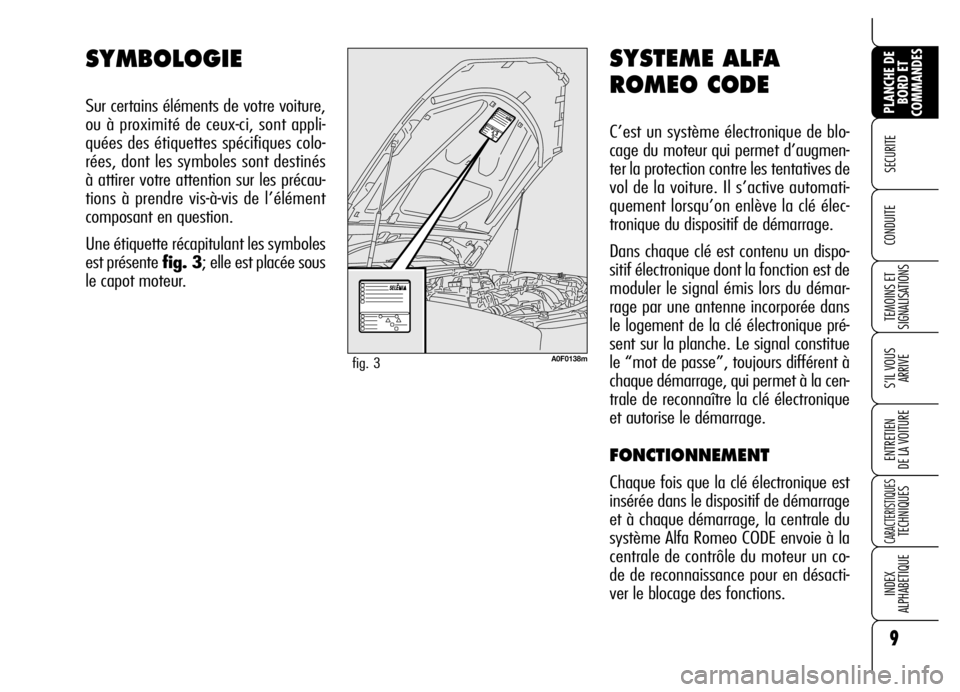

SYSTEME ALFA
ROMEO CODE
C’est un système électronique de blo-
cage du moteur qui permet d’augmen-
ter la protection contre les tentatives de
vol de la voiture. Il s’active automati-
quement lorsqu’on enlève la clé élec-
tronique du dispositif de démarrage.
Dans chaque clé est contenu un dispo-
sitif électronique dont la fonction est de
moduler le signal émis lors du démar-
rage par une antenne incorporée dans
le logement de la clé électronique pré-
sent sur la planche. Le signal constitue
le “mot de passe”, toujours différent à
chaque démarrage, qui permet à la cen-
trale de reconnaître la clé électronique
et autorise le démarrage.
FONCTIONNEMENT
Chaque fois que la clé électronique est
insérée dans le dispositif de démarrage
et à chaque démarrage, la centrale du
système Alfa Romeo CODE envoie à la
centrale de contrôle du moteur un co-
de de reconnaissance pour en désacti-
ver le blocage des fonctions.
SYMBOLOGIE
Sur certains éléments de votre voiture,
ou à proximité de ceux-ci, sont appli-
quées des étiquettes spécifiques colo-
rées, dont les symboles sont destinés
à attirer votre attention sur les précau-
tions à prendre vis-à-vis de l’élément
composant en question.
Une étiquette récapitulant les symboles
est présente fig. 3; elle est placée sous
le capot moteur.
9
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0138mfig. 3

Visualisation message +
symbole
Ypendant la marche
Si le message + symbole
Ysont vi-
sualisés sur l’affichage, cela signifie que
le système est en train d’effectuer un
autotest (par exemple à cause d’une
perte de tension).
Si le message + symbole
Ysont en-
core visualisés sur l’affichage, s’adres-
ser aux Services Agréés Alfa Romeo.
ATTENTIONChaque clé électronique
possède son propre code, qui doit être
mémorisé par la centrale du système.
Pour mémoriser les clés nouvelles, jus-
qu’à un maximum de huit, s’adresser
exclusivement aux Services Agréés Al-
fa Romeo en emmenant avec soi les clés
que l’on possède, la CODE card, un do-
cument personnel d’identité et les do-
cuments d’identification de possession
de la voiture. Les codes des clés non pré-
sentées pendant la procédure de mé-
morisation sont effacés et cela afin de
garantir que les clés perdues ou volées,
le cas échéant, ne peuvent plus per-

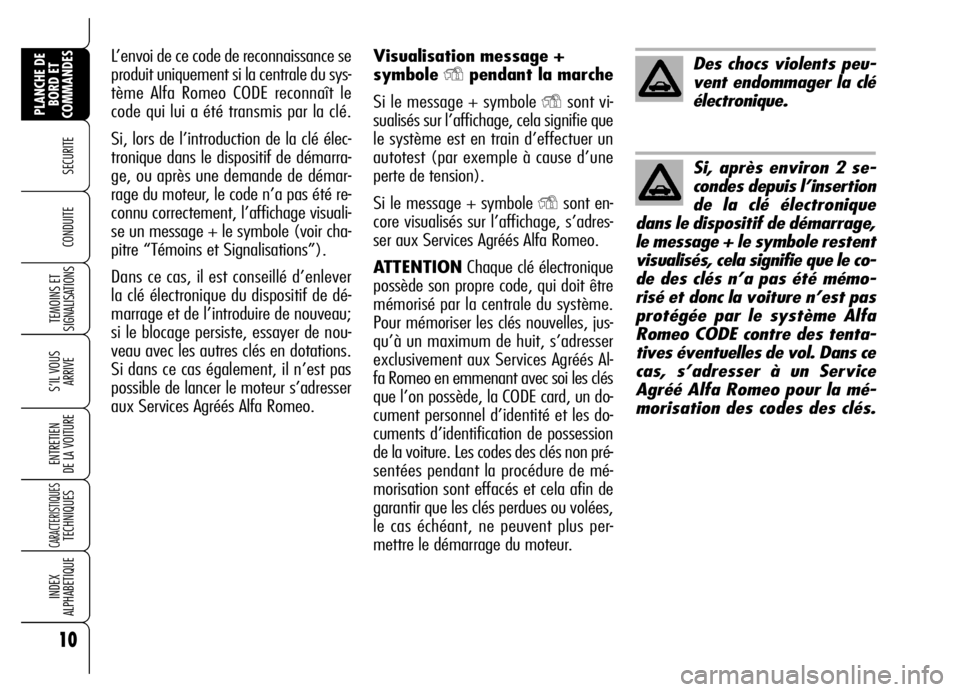

mettre le démarrage du moteur. L’envoi de ce code de reconnaissance se
produit uniquement si la centrale du sys-
tème Alfa Romeo CODE reconnaît le
code qui lui a été transmis par la clé.
Si, lors de l’introduction de la clé élec-
tronique dans le dispositif de démarra-
ge, ou après une demande de démar-
rage du moteur, le code n’a pas été re-
connu correctement, l’affichage visuali-
se un message + le symbole (voir cha-
pitre “Témoins et Signalisations”).
Dans ce cas, il est conseillé d’enlever
la clé électronique du dispositif de dé-
marrage et de l’introduire de nouveau;
si le blocage persiste, essayer de nou-
veau avec les autres clés en dotations.
Si dans ce cas également, il n’est pas
possible de lancer le moteur s’adresser
aux Services Agréés Alfa Romeo.
10
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Des chocs violents peu-
vent endommager la clé
électronique.
Si, après environ 2 se-
condes depuis l’insertion
de la clé électronique
dans le dispositif de démarrage,
le message + le symbole restent
visualisés, cela signifie que le co-
de des clés n’a pas été mémo-
risé et donc la voiture n’est pas
protégée par le système Alfa
Romeo CODE contre des tenta-
tives éventuelles de vol. Dans ce
cas, s’adresser à un Service
Agréé Alfa Romeo pour la mé-
morisation des codes des clés.

Le bouton Ëactionne l’ouverture cen-
tralisée des portes et du volet carburant
avec la désactivation de l’alarme (où
prévue).
Le bouton
`actionne l’ouverture
du coffre à bagages.
En déverrouillant les portes en appuyant
sur la touche
Ë, si dans 2,5 minutes
l’ouverture d’une porte ou du coffre à
bagages n’a pas lieu, le système se
charge automatiquement de verrouiller
de nouveau totalement la voiture.
Lors du déverrouillage des portes, la vitre
côté conducteur s’abaisse d’une petite
portion pour favoriser l’ouverture de la
porte. Si la porte n’est pas ouverte,
après environ 3 minutes, la vitre se re-
ferme automatiquement. Au cas où, par
contre, la porte est ouverte, la vitre mon-
te de nouveau quand elle est fermée.

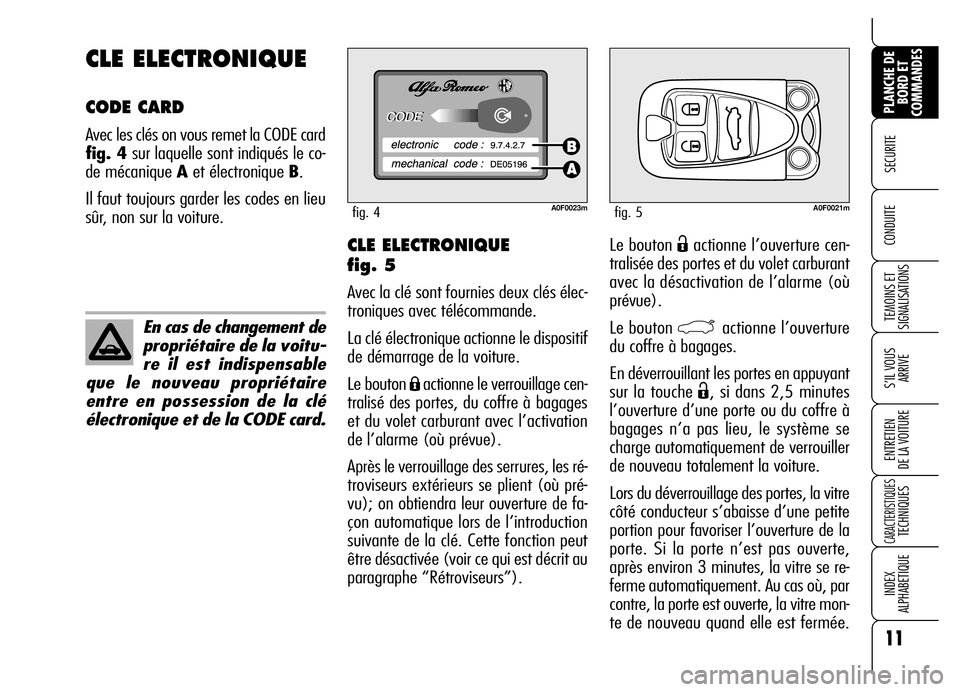

CLE ELECTRONIQUE
fig. 5
Avec la clé sont fournies deux clés élec-
troniques avec télécommande.
La clé électronique actionne le dispositif
de démarrage de la voiture.
Le bouton
Áactionne le verrouillage cen-
tralisé des portes, du coffre à bagages
et du volet carburant avec l’activation
de l’alarme (où prévue).
Après le verrouillage des serrures, les ré-
troviseurs extérieurs se plient (où pré-
vu); on obtiendra leur ouverture de fa-
çon automatique lors de l’introduction
suivante de la clé. Cette fonction peut
être désactivée (voir ce qui est décrit au
paragraphe “Rétroviseurs”).
CLE ELECTRONIQUE
CODE CARD
Avec les clés on vous remet la CODE card
fig. 4sur laquelle sont indiqués le co-
de mécanique Aet électronique B.
Il faut toujours garder les codes en lieu
sûr, non sur la voiture.
11
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0023mfig. 4A0F0021mfig. 5
En cas de changement de
propriétaire de la voitu-
re il est indispensable
que le nouveau propriétaire
entre en possession de la clé
électronique et de la CODE card.

Remplacement de la pile de la
clé électronique
Si, en appuyant sur un des boutons
Ë,
Á, ou bien `, la commande est re-
fusée ou ne pas effectuée, il pourrait
être nécessaire de remplacer la pile de
la télécommande par une pile neuve du
même type que l’on trouve chez les re-
vendeurs ordinaires.
Pour être sûr que la pile doit être rem-
placée, essayer de nouveau à écraser
les boutons
Ë, Á, ou `en utilisant
une autre clé électronique.
En refermant le coffre à bagages, les
fonctions de contrôle sont rétablies et
les indicateurs de direction clignotent 1
fois. ATTENTION Eviter de laisser la clé
électronique exposée au soleil: elle pour-
rait s’endommager.
ATTENTIONLa fréquence de la télé-
commande peut être dérangée par des
émissions radio etrangères à la voiture
(ex. téléphone portable, radioamateurs,
etc…). Dans ce cas, le fonctionnement
de la télécommande peut présenter des
anomalies.

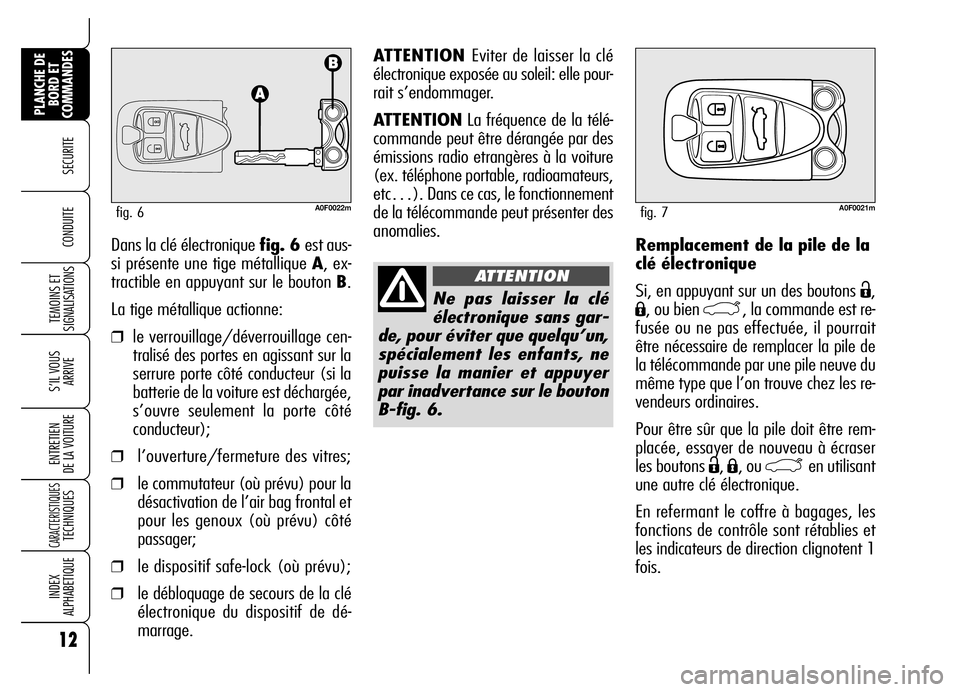

Dans la clé électronique fig. 6 est aus-
si présente une tige métallique A, ex-
tractible en appuyant sur le bouton B.
La tige métallique actionne:
❒le verrouillage/déverrouillage cen-
tralisé des portes en agissant sur la
serrure porte côté conducteur (si la
batterie de la voiture est déchargée,
s’ouvre seulement la porte côté
conducteur);
❒l’ouverture/fermeture des vitres;
❒le commutateur (où prévu) pour la
désactivation de l’air bag frontal et
pour les genoux (où prévu) côté
passager;
❒le dispositif safe-lock (où prévu);
❒le débloquage de secours de la clé
électronique du dispositif de dé-
marrage.
12
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0022mfig. 6
Ne pas laisser la clé
électronique sans gar-
de, pour éviter que quelqu’un,
spécialement les enfants, ne
puisse la manier et appuyer
par inadvertance sur le bouton
B-fig. 6.
ATTENTION
A0F0021mfig. 7

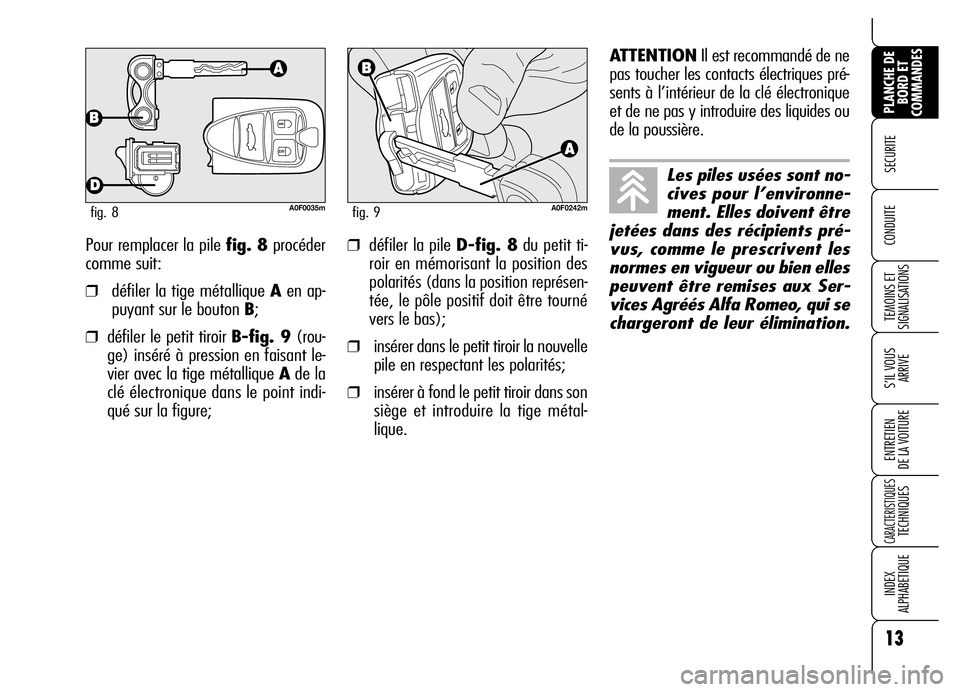

Pour remplacer la pile fig. 8procéder
comme suit:
❒défiler la tige métallique Aen ap-
puyant sur le bouton B;
❒défiler le petit tiroir B-fig. 9(rou-
ge) inséré à pression en faisant le-
vier avec la tige métallique Ade la
clé électronique dans le point indi-
qué sur la figure;
❒défiler la pile D-fig. 8du petit ti-
roir en mémorisant la position des
polarités (dans la position représen-
tée, le pôle positif doit être tourné
vers le bas);
❒insérer dans le petit tiroir la nouvelle
pile en respectant les polarités;
❒insérer à fond le petit tiroir dans son
siège et introduire la tige métal-
lique.
13
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0035mfig. 8A0F0242mfig. 9
Les piles usées sont no-
cives pour l’environne-
ment. Elles doivent être
jetées dans des récipients pré-
vus, comme le prescrivent les
normes en vigueur ou bien elles
peuvent être remises aux Ser-
vices Agréés Alfa Romeo, qui se
chargeront de leur élimination.
ATTENTIONIl est recommandé de ne
pas toucher les contacts électriques pré-
sents à l’intérieur de la clé électronique
et de ne pas y introduire des liquides ou
de la poussière.

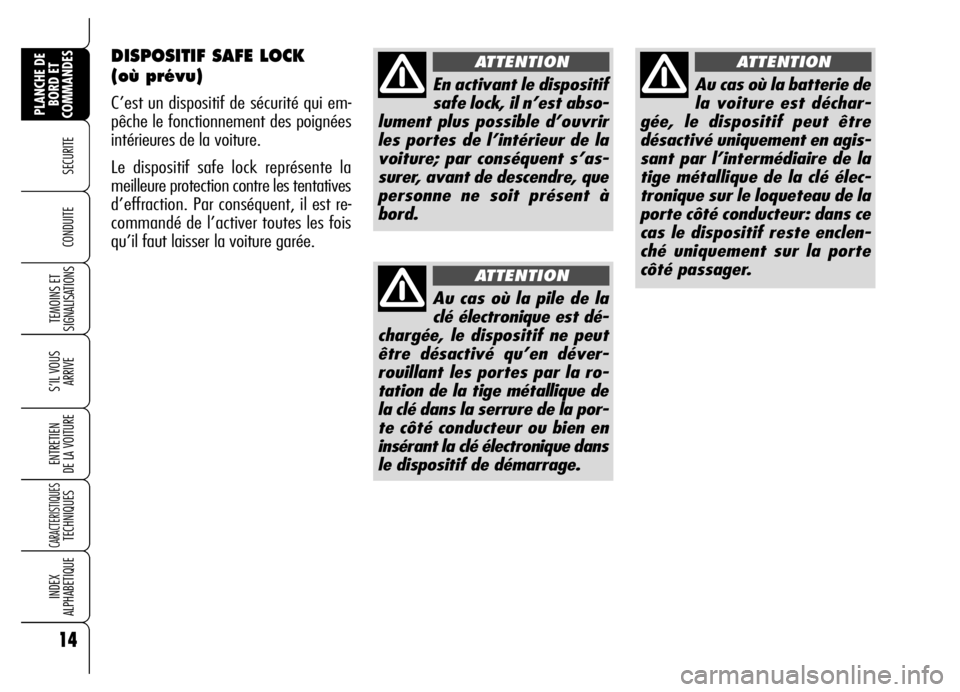

DISPOSITIF SAFE LOCK
(où prévu)
C’est un dispositif de sécurité qui em-
pêche le fonctionnement des poignées
intérieures de la voiture.
Le dispositif safe lock représente la
meilleure protection contre les tentatives
d’effraction. Par conséquent, il est re-
commandé de l’activer toutes les fois
qu’il faut laisser la voiture garée.
14
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En activant le dispositif
safe lock, il n’est abso-
lument plus possible d’ouvrir
les portes de l’intérieur de la
voiture; par conséquent s’as-
surer, avant de descendre, que
personne ne soit présent à
bord.
ATTENTION
Au cas où la pile de la
clé électronique est dé-
chargée, le dispositif ne peut
être désactivé qu’en déver-
rouillant les portes par la ro-
tation de la tige métallique de
la clé dans la serrure de la por-
te côté conducteur ou bien en
insérant la clé électronique dans
le dispositif de démarrage.
ATTENTION
Au cas où la batterie de
la voiture est déchar-
gée, le dispositif peut être
désactivé uniquement en agis-
sant par l’intermédiaire de la
tige métallique de la clé élec-
tronique sur le loqueteau de la
porte côté conducteur: dans ce
cas le dispositif reste enclen-
ché uniquement sur la porte
côté passager.
ATTENTION
