Fusibles compartimento motor
Para acceder a los fusibles situados
en el compartimento motor (al lado
de la batería), suelte la tapa.
Después de la intervención, vuelva a
cerrar la tapa con cuidado para ga-
rantizar la estanqueidad de la caja
de fusibles.
Caja de fusibles 2

ó

Caja de fusibles 1

Fusible N° Intensidad
Funciones

F1 20 A Alimentación del calculador motor y de los relés gran velocidad GMV.

F2 15 A Bocina.

F3 10 A Lavaparabrisas delantero y lavalunas trasero.

F4 20 A Lavafaros.

F5 15 A Bomba de carburante y electroválvula purga Canister (gasolina 2 litros).

F6 10 A Calculador caja automática cuatro velocidades, mando bloqueo
palanca caja de cambios
automática, contactor mando impulsional, relé gran velocidad GMV , faros lámpara dexenón
derecho e izquierdo.

F7 10 A Calculador ABS/ESP, calculador del grupo electrobomba de direcció n asistida.

10INFORMACIÓN PRÁCTICA
131
* Únicamente para la caja de fusibles 1.

Fusible N° Intensidad
Funciones

F8 25 A Mando del arranque.

F9 10 A Cajetín de calentamiento adicional (Diesel), contactor ni vel agua.

F10 30 A Accionadores calculador motor (bobina de encendido, electroválvula
s, sondas de oxígeno,
calculadores, inyectores, calentadores), electroválvula purga Caniste r (gasolina 1,4 litros y
gasolina 1,6 litros).

F11 40 A Pulsador aire acondicionado.

F12 30 A Pequeña/gran velocidad limpiaparabrisas delantero.

F13 40 A Alimentación cajetín servicio inteligente (+ después contacto).

F14 30 A Bomba de aire (gasolina 2 litros).

F15 * 10 A Luz de carretera derecha.

F16 * 10 A Luz de carretera izquierda.

F17 * 15 A Luz de cruce izquierda.

F18 * 15 A Luz de cruce derecha.

F41 15 A Calculador caja automática seis velocidades.

10INFORMACIÓN PRÁCTICA
132
El circuito eléctrico de su vehículo está concebido para funcionar con los equipamientos de serie u opcionales.
Antes de instalar otros equipamientos o accesorios eléctricos en su vehículo, consulte en un Punto de Servicio
PEUGEOT.
PEUGEOT declina toda responsabilidad en cuanto a g astos ocasionados para la reparación de su vehículo o los dis-
funcionamientos que resultasen de la instalación de accesorios auxiliares no suministrados y no recome ndados por PEUGEOT
y no instalados según sus prescripciones, en partic ular para todo aparato cuyo consumo sobrepase los 1 0 miliamperios.
** Los maxi fusibles son una protección suplementaria de l os sistemas eléctricos. Toda intervención en los maxi fusibles debe
efectuarse en un Punto de Servicio PEUGEOT.

Fusible N° Intensidad
Funciones

MF1 **
30 A Grupo motoventilador 200 W.

50 A Grupo motoventilador 400 W y 460 W.

MF2 ** 30 A Bomba ABS/ESP.

MF3 ** 30 A Electroválvulas ABS/ESP.

MF4 ** 80 A Alimentación cajetín servicio inteligente.

MF5 ** 80 A Alimentación cajetín servicio inteligente.

MF6 ** 80 A Caja de fusibles habitáculo.

MF8 ** 70 A Grupo electrobomba dirección asistida.

10INFORMACIÓN PRÁCTICA
Posición particular del
limpiaparabrisas delantero

 Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
para posicionar las escobillas en
el centro del parabrisas (posición
mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.

Observación : la escobilla más corta
se monta en el brazo del limpiapara-
brisas del lado derecho del vehículo.

Para colocar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas.
BATERÍA
Para recargar la batería con
un cargador de batería :
- desconecte la batería empezan-
do por el borne (-),
- respete las instrucciones de utili- zación dadas por el fabricante del
cargador,
- compruebe la limpieza de los bornes y de los terminales ; si es-
tán cubiertos de sulfato (depósito
blanquecino o verdoso), desmón-
telos y límpielos,
- conecte la batería empezando por el borne (-). Antes de desconectar la ba-
tería, debe esperar 2 minutos
después de quitar el contac-
to.
No desconecte los terminales estan-
do el motor en marcha.
No recargue las baterías sin haber
desconectado los terminales.
Cierre las lunas y el techo deslizan-
te antes de desconectar la batería.
Si éstos no funcionan normalmente
después de haber conectado la ba-
tería, debe reiniciarlos (ver capítulos
"Reiniciación de los elevalunas" y
"Techo deslizante").
Después de volver a conectar la
batería, ponga el contacto y espe-
re 1 minuto antes de arrancar, con
el i n de permitir la iniciación de los
sistemas electrónicos. No obstante,
si después de esta manipulación,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Después de desconectar la batería,
debe reiniciar la llave con telemando
y el sistema de guiado embarcado
GPS (ver capítulo correspondiente).
Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.
Para arrancar con otra batería
auxiliar :
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable verde o negro al borne (-) de la
batería auxiliar,
- conecte el otro extremo del ca- ble verde o negro en un punto de
masa del vehículo averiado, lo
más lejos posible de la batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables. Las baterías contienen sus-
tancias nocivas como el
ácido sulfúrico y el plomo.
Deben eliminarse según las
prescripciones legales y en ningún
en caso se deben tirar a la basura
normal.
Entregue las pilas y las baterías usa-
das en un punto de colecta especia-
lizado.
CAMBIO DE UNA ESCOBILLA
DEL LIMPIAPARABRISAS

10INFORMACIÓN PRÁCTICA
134

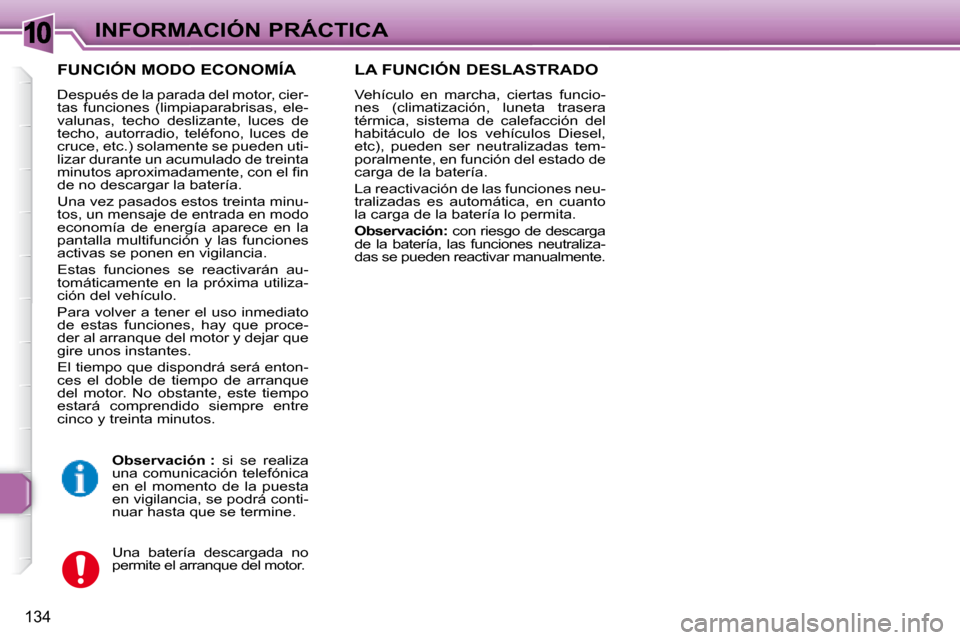

FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones (limpiaparabrisas, ele-
valunas, techo deslizante, luces de
techo, autorradio, teléfono, luces de
cruce, etc.) solamente se pueden uti-
lizar durante un acumulado de treinta
minutos aproximadamente, con el i n
de no descargar la batería.
Una vez pasados estos treinta minu-
tos, un mensaje de entrada en modo
economía de energía aparece en la
pantalla multifunción y las funciones
activas se ponen en vigilancia.
Estas funciones se reactivarán au-
tomáticamente en la próxima utiliza-
ción del vehículo.
Para volver a tener el uso inmediato
de estas funciones, hay que proce-
der al arranque del motor y dejar que
gire unos instantes.
El tiempo que dispondrá será enton-
ces el doble de tiempo de arranque
del motor. No obstante, este tiempo
estará comprendido siempre entre
cinco y treinta minutos. Una batería descargada no
permite el arranque del motor.
LA FUNCIÓN DESLASTRADO
Vehículo en marcha, ciertas funcio-
nes (climatización, luneta trasera
térmica, sistema de calefacción del
habitáculo de los vehículos Diesel,
etc), pueden ser neutralizadas tem-
poralmente, en función del estado de
carga de la batería.
La reactivación de las funciones neu-
tralizadas es automática, en cuanto
la carga de la batería lo permita.

Observación: con riesgo de descarga
de la batería, las funciones neutraliza-
das se pueden reactivar manualmente.

Observación : si se realiza
una comunicación telefónica
en el momento de la puesta
en vigilancia, se podrá conti-
nuar hasta que se termine.

10INFORMACIÓN PRÁCTICA
Sin elevación (las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
El anillo amovible de remolcado está
situado en la rueda de repuesto.

Break : el anillo amovible de remol-
cado está situado en el guarnecido
derecho del maletero. Por la parte delantera :

 suelte la tapa empujando en la
parte inferior de esta.

 enrosque el anillo de remolcado
hasta el tope. Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo con
la ayuda de un útil de elevación pro-
fesional.
En un remolcado motor pa-
rado, no hay asistencia de
frenos ni de dirección.
REMOLCADO DE SU
VEHÍCULO
Por la parte trasera :

 suelte la parte superior de la tapa
con la ayuda de una moneda,

 enrosque el anillo de remolcado
hasta el tope. Particularidades de la caja de
cambios automática
Cuando se remolca con las cuatro
ruedas en el suelo, es imperativo
respetar las reglas siguientes :
- palanca selectora en posición
N ,
- remolque el vehículo a una veloci- dad inferior a 50 km/h en un reco-
rrido limitado a 50 Km. máximo,
- no añada aceite en la caja de cambios.

10INFORMACIÓN PRÁCTICA
136
Consejos de conducción
Reparto de las cargas :
reparta la carga en el remolque para
que los objetos más pesados se en-
cuentren lo más próximo posible al
eje y que el peso en la lanza sea lo
más próximo posible al autorizado,
sin, no obstante sobrepasarlo.
Refrigeración : remolcar un remol-
que en cuesta aumenta la tempera-
tura del líquido de refrigeración.
Al estar accionada eléctricamente la
ventilación, su capacidad de refrigera-
ción no depende del régimen motor.
Para bajar el régimen motor, reduzca
su velocidad.
La carga máxima remolcable en
pendiente prolongada depende de la
inclinación de la pendiente y de la
temperatura exterior.
En todos los casos, esté atento a la
temperatura del líquido de refrigera-
ción.
En caso de encenderse el testigo de
alerta, detenga el vehículo y pare el
motor lo antes posible. Neumáticos :
verii que la presión de los neumáti-
cos del vehículo que remolca y del
remolque, respetando las presiones
de inl ado recomendadas.
Frenos :
remolcar aumenta la dis-
tancia de frenada.

Iluminación : verii que la señaliza-
ción eléctrica del remolque.

Viento lateral : tenga en cuenta el
aumento de la sensibilidad con el
viento. ENGANCHE DE UN
REMOLQUE, DE UNA
CARAVANA, DE UN BARCO...
Su vehículo está, esencialmente,
concebido para el transporte de per-
sonas y maletas pero también puede
remolcar un remolque.
Le recomendamos que utilice los en-
ganches y cables originales PEUGEOT
que han sido probados y homologados
a la concepción de su vehículo y que
confíe el montaje de este dispositivo a
un Punto de Servicio PEUGEOT.
En caso de realizar el montaje en
otro sitio que no sea en un Punto de
Servicio PEUGEOT, éste debe efec-
tuarse utilizando imperativamente
las pre-disposiciones eléctricas im-
plantadas en la parte de atrás del
vehículo y siguiendo las recomenda-
ciones del fabricante.
La conducción con remolque some-
te al vehículo que remolca a circu-
lar con solicitudes más importantes
y exige a su conductor prestar una
atención especial.
La densidad del aire disminuye con
la altitud, reduciendo así las pres-
taciones del motor. Por encima de
los 1 000 metros de altura reduz-
ca la carga máxima remolcable en
un 10 % y así sucesivamente cada
1 000 metros de altitud.
La función de ayuda al estaciona-
miento trasero se neutralizará auto-
máticamente en caso de enganchar
un remolque.

10INFORMACIÓN PRÁCTICA

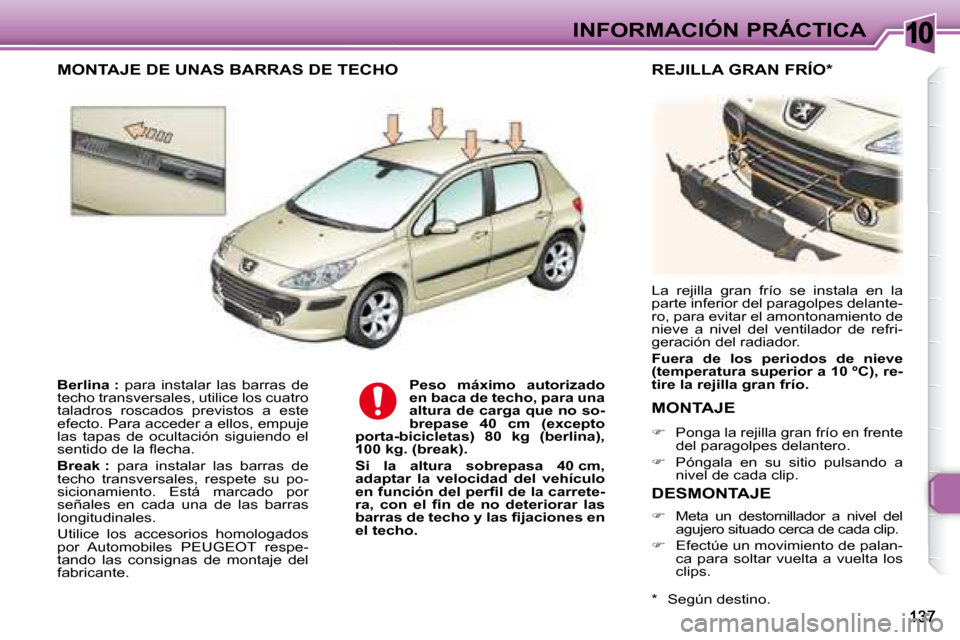

Berlina : para instalar las barras de
techo transversales, utilice los cuatro
taladros roscados previstos a este
efecto. Para acceder a ellos, empuje
las tapas de ocultación siguiendo el
sentido de la l echa.

Break : para instalar las barras de
techo transversales, respete su po-
sicionamiento. Está marcado por
señales en cada una de las barras
longitudinales.
Utilice los accesorios homologados
por Automobiles PEUGEOT respe-
tando las consignas de montaje del
fabricante.
Peso máximo autorizado
en baca de techo, para una
altura de carga que no so-
brepase 40 cm (excepto
porta-bicicletas) 80 kg (berlina),
100 kg. (break).

Si la altura sobrepasa 40 cm,
adaptar la velocidad del vehículo
en función del peri l de la carrete-
ra, con el i n de no deteriorar las
barras de techo y las i jaciones en
el techo.
MONTAJE DE UNAS BARRAS DE TECHO REJILLA GRAN FRÍO *
La rejilla gran frío se instala en la
parte inferior del paragolpes delante-
ro, para evitar el amontonamiento de
nieve a nivel del ventilador de refri-
geración del radiador.

Fuera de los periodos de nieve
(temperatura superior a 10 ºC), re-
tire la rejilla gran frío.
MONTAJE

 Ponga la rejilla gran frío en frente
del paragolpes delantero .

 Póngala en su sitio pulsando a
nivel de cada clip .
DESMONTAJE

 Meta un destornillador a nivel del
agujero situado cerca de cada clip.

 Efectúe un movimiento de palan-
ca para soltar vuelta a vuelta los
clips.
* Según destino.
