2007.5 Peugeot 307 Break Manual del propietario (in Spanish)

10INFORMACIÓN PRÁCTICA
123
Los tornillos de las ruedas de alumi-
nio están cubiertos por tapones cro-
mados.
Retírelos con el útil amarillo 6 antes
de al ojar los tornillos. Rueda con embellecedor central
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es imperativo utilizar torni-
llos especíi cos disponibles en la red
PEUGEOT.
 introduzca el desmonta embelle-
cedor 7 en la ranura del embelle-
cedor central,

 haga palanca pulsándolo para
soltarlo,

 al oje el tornillo con la llave espe-
cial antirrobo y la llave desmonta
ruedas.
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
la i je, es
normal , a la hora de apretar
los tornillos, constatar que las arande-
las no tocan la llanta. La sujeción de
la rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
Esta llave especial antirrobo
le fue entregada cuando le
dieron el vehículo con el do-
ble de las llaves y la tarjeta
coni dencial.
Anote cuidadosamente el número de
código grabado en la cabeza de la
llave especial antirrobo. Este código
le permitirá que la red le facilite un
nuevo doble de esta llave especial.
Particularidades ligadas a las ruedas de aluminio

Montaje de la rueda de repuesto Tornillos antirrobo
Sus ruedas están equipadas con tor-
nillos antirrobo, uno por rueda
Tapones de los tornillos
Rueda con tapón cromado

 quite el tapón cromado,


al oje el tornillo con la llave especial
antirrobo y la llave desmonta ruedas.

10INFORMACIÓN PRÁCTICA
124

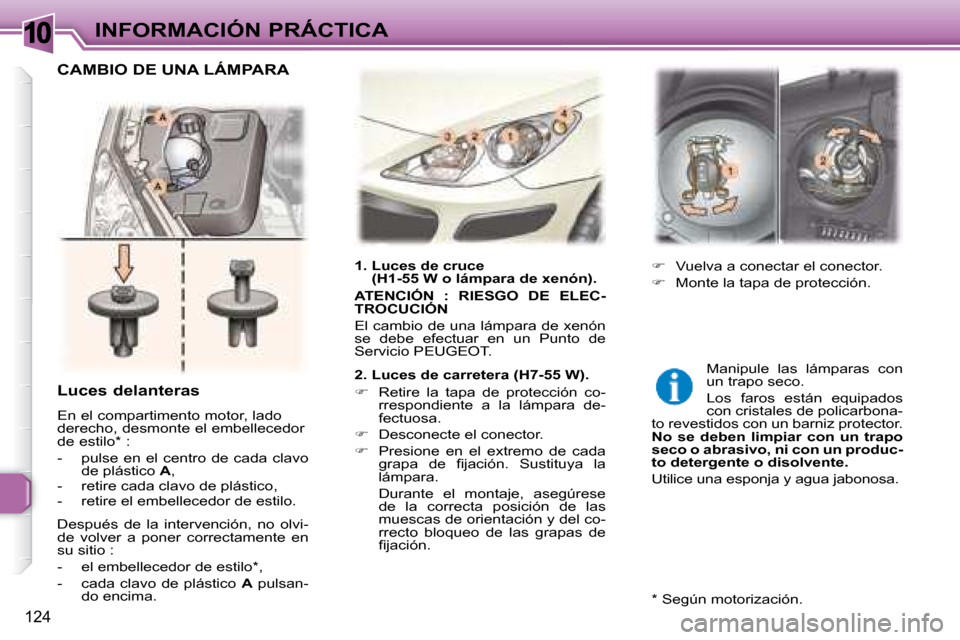

Luces delanteras
En el compartimento motor, lado
derecho, desmonte el embellecedor
de estilo * :
- pulse en el centro de cada clavo de plástico A ,
- retire cada clavo de plástico,
- retire el embellecedor de estilo.
Después de la intervención, no olvi-
de volver a poner correctamente en
su sitio :
- el embellecedor de estilo * ,
- cada clavo de plástico A pulsan-
do encima. Manipule las lámparas con
un trapo seco.
Los faros están equipados
con cristales de policarbona-
to revestidos con un barniz protector.
No se deben limpiar con un trapo
seco o abrasivo, ni con un produc-
to detergente o disolvente.
Utilice una esponja y agua jabonosa.
1. Luces de cruce
(H1-55 W o lámpara de xenón).

ATENCIÓN : RIESGO DE ELEC-
TROCUCIÓN
El cambio de una lámpara de xenón
se debe efectuar en un Punto de
Servicio PEUGEOT.
2. Luces de carretera (H7-55 W).

 Retire la tapa de protección co-
rrespondiente a la lámpara de-
fectuosa.

 Desconecte el conector.

 Presione en el extremo de cada
grapa de i jación. Sustituya la
lámpara.
Durante el montaje, asegúrese de la correcta posición de las
muescas de orientación y del co-
rrecto bloqueo de las grapas de
i jación.
 Vuelva a conectar el conector.

 Monte la tapa de protección.
CAMBIO DE UNA LÁMPARA
* Según motorización.

10INFORMACIÓN PRÁCTICA
125

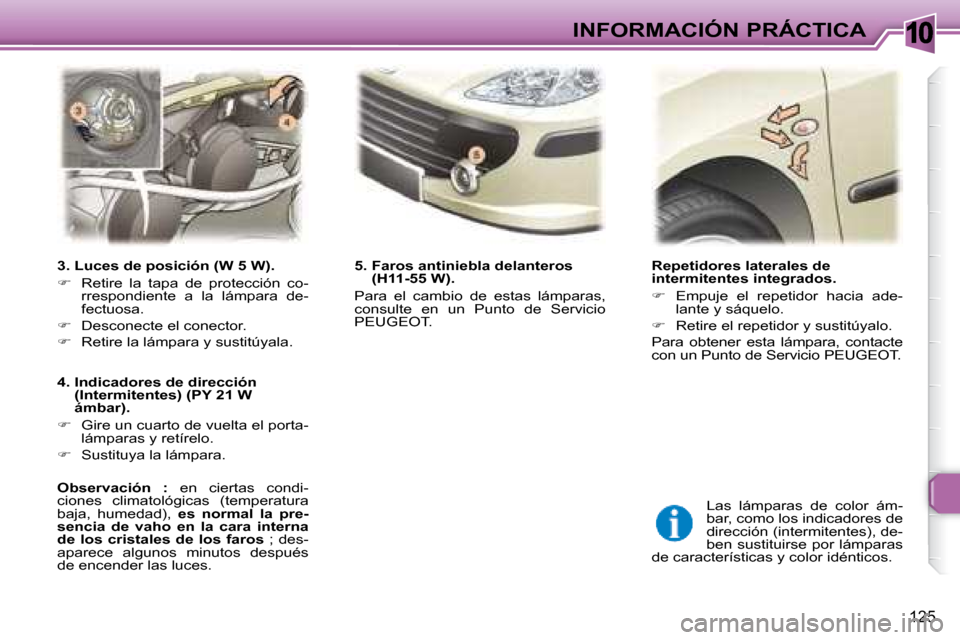

Repetidores laterales de
intermitentes integrados.

 Empuje el repetidor hacia ade-
lante y sáquelo.

 Retire el repetidor y sustitúyalo.
Para obtener esta lámpara, contacte
con un Punto de Servicio PEUGEOT.
Las lámparas de color ám-
bar, como los indicadores de
dirección (intermitentes), de-
ben sustituirse por lámparas
de características y color idénticos.
3. Luces de posición (W 5 W).

 Retire la tapa de protección co-
rrespondiente a la lámpara de-
fectuosa.

 Desconecte el conector.

 Retire la lámpara y sustitúyala.
4. Indicadores de dirección (Intermitentes) (PY 21 W
ámbar).

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Sustituya la lámpara.

Observación : en ciertas condi-
ciones climatológicas (temperatura
baja, humedad), es normal la pre-
sencia de vaho en la cara interna
de los cristales de los faros ; des-
aparece algunos minutos después
de encender las luces. 5. Faros antiniebla delanteros
(H11-55 W).
Para el cambio de estas lámparas,
consulte en un Punto de Servicio
PEUGEOT.

10INFORMACIÓN PRÁCTICA
126

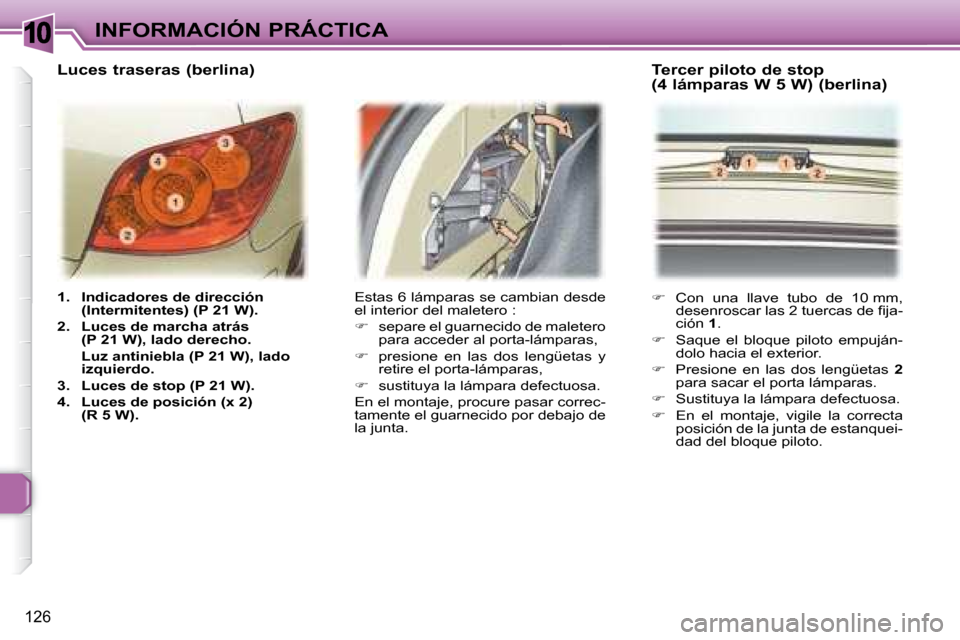

1. Indicadores de dirección
(Intermitentes) (P 21 W).

2. Luces de marcha atrás
(P 21 W), lado derecho.
Luz antiniebla (P 21 W), lado izquierdo.

3. Luces de stop (P 21 W).

4. Luces de posición (x 2)
(R 5 W).
 Con una llave tubo de 10 mm,
desenroscar las 2 tuercas de i ja-
ción 1 .

 Saque el bloque piloto empuján-
dolo hacia el exterior.

 Presione en las dos lengüetas 2
para sacar el porta lámparas.

 Sustituya la lámpara defectuosa.

 En el montaje, vigile la correcta
posición de la junta de estanquei-
dad del bloque piloto.
Estas 6 lámparas se cambian desde
el interior del maletero :

 separe el guarnecido de maletero
para acceder al porta-lámparas,

 presione en las dos lengüetas y
retire el porta-lámparas,

 sustituya la lámpara defectuosa.
En el montaje, procure pasar correc-
tamente el guarnecido por debajo de
la junta.
Luces traseras (berlina)
Tercer piloto de stop
(4 lámparas W 5 W) (berlina)

10INFORMACIÓN PRÁCTICA
127

 Desmonte con cuidado el guar-
necido superior del portón trase-
ro desgrapándolo de cada lado,
perpendicularmente a su ajuste.

 Introduzca un destornillador en
los dos agujeros exteriores B para
apretar las dos lengüetas C .

 Empuje el piloto hacia el exterior
manteniendo las lengüetas pre-
sionadas.

 Saque el piloto empujándolo ha-
cia el exterior.

 Sustituya la lámpara defectuosa.

 En el montaje, vigile que las
lengüetas del piloto estén bien
encajadas, así como la correcta
posición del guarnecido superior
del portón trasero.

1. Luces de stop (P 21 W).

2. Luces de posición (x 2) (R 5 W).

3. Indicadores de dirección
(Intermitentes) (P 21 W).

4. Luces de marcha atrás
(P 21 W), lado derecho.
Luz antiniebla (P 21 W), lado izquierdo.
Estas 6 lámparas se cambian al des-
montar el piloto :

 retire el guarnecido lateral del
maletero correspondiente para
acceder al piloto,

 retire la tuerca de i jación del pilo-
to hacia el interior del maletero,

 retire la tuerca de i jación del pilo-
to hacia el exterior del maletero,

 desmonte el piloto,

 desmonte el haz,
 retire el porta-lámparas presio-
nando las lengüetas A ,

 sustituya la lámpara defectuosa.

Observación : utilice, si es necesa-
rio, la llave desmonta ruedas para
quitar las tuercas.
En el montaje, cuide la correcta co-
locación del porta-lámparas y del pi-
loto.
Luces de matrícula (W 5 W)

 Inserte un destornillador i no en
uno de los agujeros exteriores de
la transparencia.

 Empújelo hacia el exterior para
quitarlo.

 Retire la transparencia.

 Sustituya la lámpara defectuosa.
Luces traseras (break)
Tercer piloto stop (break)
(4 lámparas W 5 W)

10INFORMACIÓN PRÁCTICA
128

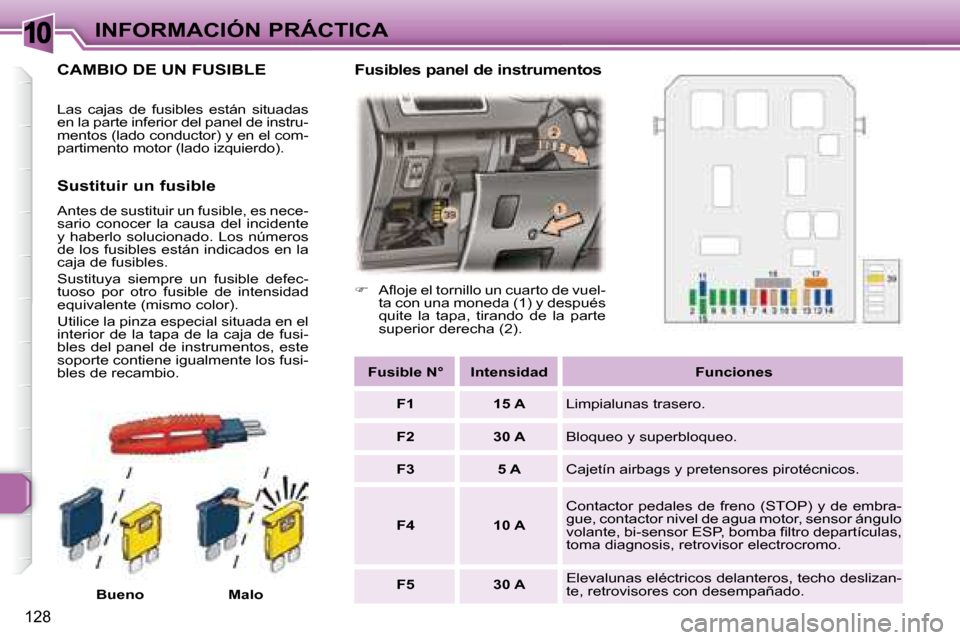

Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Bueno Malo
 Al oje el tornillo un cuarto de vuel-
ta con una moneda (1) y después
quite la tapa, tirando de la parte
superior derecha (2).
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en el
interior de la tapa de la caja de fusi-
bles del panel de instrumentos, este
soporte contiene igualmente los fusi-
bles de recambio. Fusibles panel de instrumentos

Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 30 A Bloqueo y superbloqueo.

F3 5 A Cajetín airbags y pretensores pirotécnicos.

F4 10 A Contactor pedales de freno (STOP) y de embra-
gue, contactor nivel de agua motor, sensor ángulo
volante, bi-sensor ESP, bomba i ltro departículas,
toma diagnosis, retrovisor electrocromo.

F5 30 A Elevalunas eléctricos delanteros, techo deslizan-
te, retrovisores con desempañado.
CAMBIO DE UN FUSIBLE

10INFORMACIÓN PRÁCTICA
128
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Bueno Malo
 Al oje el tornillo un cuarto de vuel-
ta con una moneda (1) y después
quite la tapa, tirando de la parte
superior derecha (2).
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en la
caja de fusibles.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente (mismo color).
Utilice la pinza especial situada en el
interior de la tapa de la caja de fusi-
bles del panel de instrumentos, este
soporte contiene igualmente los fusi-
bles de recambio. Fusibles panel de instrumentos

Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 30 A Bloqueo y superbloqueo.

F3 5 A Cajetín airbags y pretensores pirotécnicos.

F4 10 A Contactor pedales de freno (STOP) y de embra-
gue, contactor nivel de agua motor, sensor ángulo
volante, bi-sensor ESP, bomba i ltro departículas,
toma diagnosis, retrovisor electrocromo.

F5 30 A Elevalunas eléctricos delanteros, techo deslizan-
te, retrovisores con desempañado.
CAMBIO DE UN FUSIBLE

10INFORMACIÓN PRÁCTICA
129

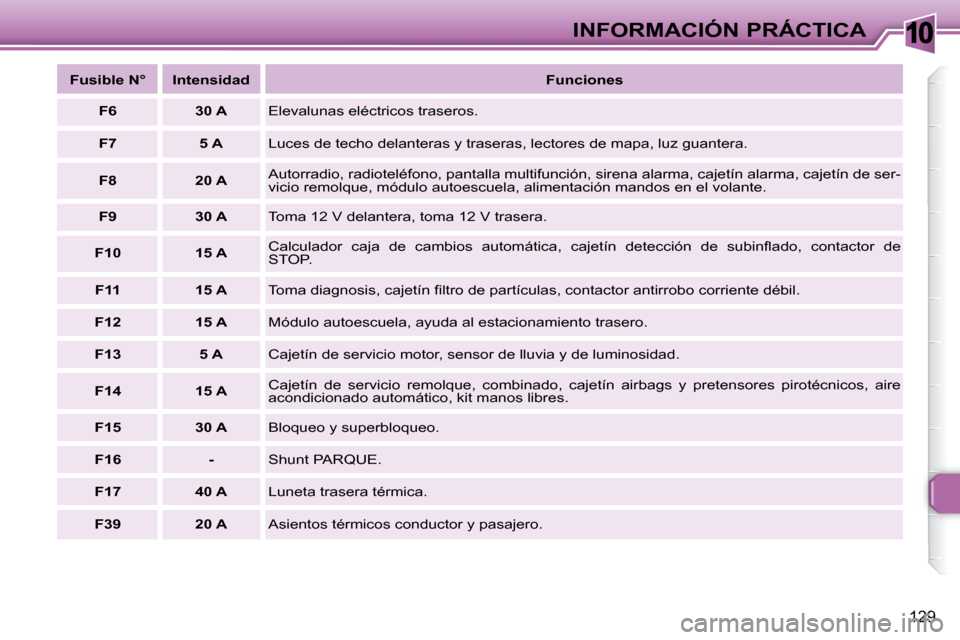

Fusible N° Intensidad
Funciones

F6 30 A Elevalunas eléctricos traseros.

F7 5 A Luces de techo delanteras y traseras, lectores de mapa, luz gua ntera.

F8 20 A Autorradio, radioteléfono, pantalla multifunción, sirena a
larma, cajetín alarma, cajetín de ser-
vicio remolque, módulo autoescuela, alimentación mandos en el volante.

F9 30 A Toma 12 V delantera, toma 12 V trasera.

F10 15 A Calculador caja de cambios automática, cajetín detección de su
binl ado, contactor de
STOP.

F11 15 A Toma diagnosis, cajetín i ltro de partículas, contactor antirro bo corriente débil.

F12 15 A Módulo autoescuela, ayuda al estacionamiento trasero.

F13 5 A Cajetín de servicio motor, sensor de lluvia y de luminosidad .

F14 15 A Cajetín de servicio remolque, combinado, cajetín airbags y pret
ensores pirotécnicos, aire
acondicionado automático, kit manos libres.

F15 30 A Bloqueo y superbloqueo.

F16 - Shunt PARQUE.

F17 40 A Luneta trasera térmica.

F39 20 A Asientos térmicos conductor y pasajero.
