2007.5 Peugeot 207 CC ABS

!!i
6

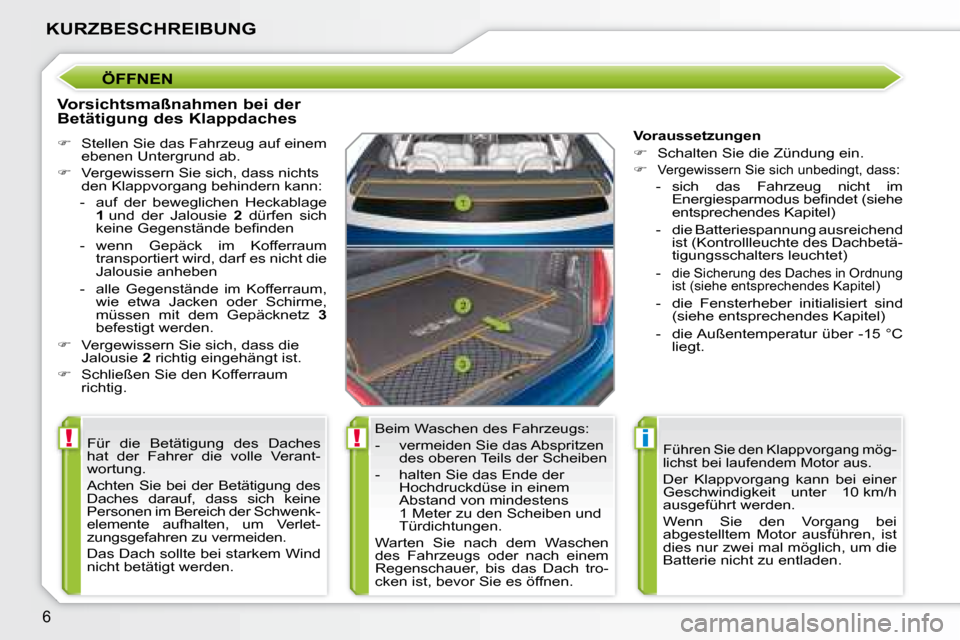

KURZBESCHREIBUNG
ÖFFNEN
Vorsichtsmaßnahmen bei der
Betätigung des Klappdaches

 Stellen Sie das Fahrzeug auf einem
ebenen Untergrund ab.

 Vergewissern Sie sich, dass nichts
den Klappvorgang behindern kann:
- auf der beweglichen Heckablage
1 und der Jalousie 2 dürfen sich
keine Gegenstände bei nden
- wenn Gepäck im Kofferraum transportiert wird, darf es nicht die
Jalousie anheben
- alle Gegenstände im Kofferraum, wie etwa Jacken oder Schirme,
müssen mit dem Gepäcknetz 3
befestigt werden.

 Vergewissern Sie sich, dass die
Jalousie 2 richtig eingehängt ist.

 Schließen Sie den Kofferraum
richtig.
Beim Waschen des Fahrzeugs:
- vermeiden Sie das Abspritzen des oberen Teils der Scheiben
- halten Sie das Ende der Hochdruckdüse in einem
Abstand von mindestens
1 Meter zu den Scheiben und
Türdichtungen.
Warten Sie nach dem Waschen
des Fahrzeugs oder nach einem
Regenschauer, bis das Dach tro-
cken ist, bevor Sie es öffnen.
Für die Betätigung des Daches
hat der Fahrer die volle Verant-
wortung.
Achten Sie bei der Betätigung des
Daches darauf, dass sich keine
Personen im Bereich der Schwenk-
elemente aufhalten, um Verlet-
zungsgefahren zu vermeiden.
Das Dach sollte bei starkem Wind
nicht betätigt werden.

Führen Sie den Klappvorgang mög-
lichst bei laufendem Motor aus.
Der Klappvorgang kann bei einer
Geschwindigkeit unter 10 km/h
ausgeführt werden.
Wenn Sie den Vorgang bei
abgestelltem Motor ausführen, ist
dies nur zwei mal möglich, um die
Batterie nicht zu entladen.
Voraussetzungen

 Schalten Sie die Zündung ein.


Vergewissern Sie sich unbedingt, dass:
- sich das Fahrzeug nicht im Energiesparmodus bei ndet (siehe
entsprechendes Kapitel)
- die Batteriespannung ausreichend ist (Kontrollleuchte des Dachbetä-
tigungsschalters leuchtet)
-
die Sicherung des Daches in Ordnung
ist (siehe entsprechendes Kapitel)
- die Fensterheber initialisiert sind (siehe entsprechendes Kapitel)
- die Außentemperatur über -15 °C liegt.

!
i
!
i
!
7
KURZBESCHREIBUNG
Wechsel in die Cabriolet-
Koni guration:
- die vier Seitenscheiben werden versenkt
- der Kofferraum wird geöffnet
- das Dach klappt zusammen und verschiebt sich in den Kofferraum
- der Kofferraum wird geschlossen.
Funktionsstörungen
Ziehen Sie bei Funktionsstö-
rungen des Daches die Feststell-
bremse, schalten Sie die Zündung
aus, starten Sie die Motor wieder
und beginnen Sie erneut den ge-
wünschten Betätigungsvorgang.
Falls das Problem nicht behoben
ist, wenden Sie sich an einen
PEUGEOT-Vertragshändler.

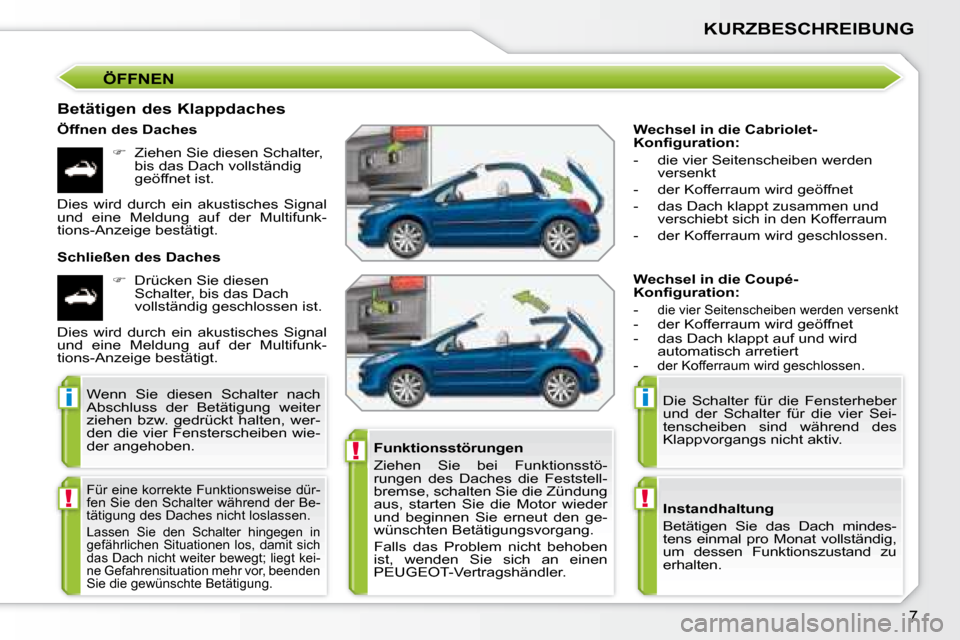

ÖFFNEN
Betätigen des Klappdaches
Öffnen des Daches
 Ziehen Sie diesen Schalter,
bis das Dach vollständig
geöffnet ist.
Dies wird durch ein akustisches Signal
und eine Meldung auf der Multifunk-
tions-Anzeige bestätigt.
Schließen des Daches
 Drücken Sie diesen
Schalter, bis das Dach
vollständig geschlossen ist.
Dies wird durch ein akustisches Signal
und eine Meldung auf der Multifunk-
tions-Anzeige bestätigt.
Wenn Sie diesen Schalter nach
Abschluss der Betätigung weiter
ziehen bzw. gedrückt halten, wer-
den die vier Fensterscheiben wie-
der angehoben.
Für eine korrekte Funktionsweise dür-
fen Sie den Schalter während der Be-
tätigung des Daches nicht loslassen.
Lassen Sie den Schalter hingegen in
gefährlichen Situationen los, damit sich
das Dach nicht weiter bewegt; liegt kei-
ne Gefahrensituation mehr vor, beenden
Sie die gewünschte Betätigung.
Wechsel in die Coupé-
Koni guration:
-
die vier Seitenscheiben werden versenkt
- der Kofferraum wird geöffnet
- das Dach klappt auf und wird automatisch arretiert
-
der Kofferraum wird geschlossen.
Die Schalter für die Fensterheber
und der Schalter für die vier Sei-
tenscheiben sind während des
Klappvorgangs nicht aktiv.
Instandhaltung
Betätigen Sie das Dach mindes-
tens einmal pro Monat vollständig,
um dessen Funktionszustand zu
erhalten.

8
KURZBESCHREIBUNG

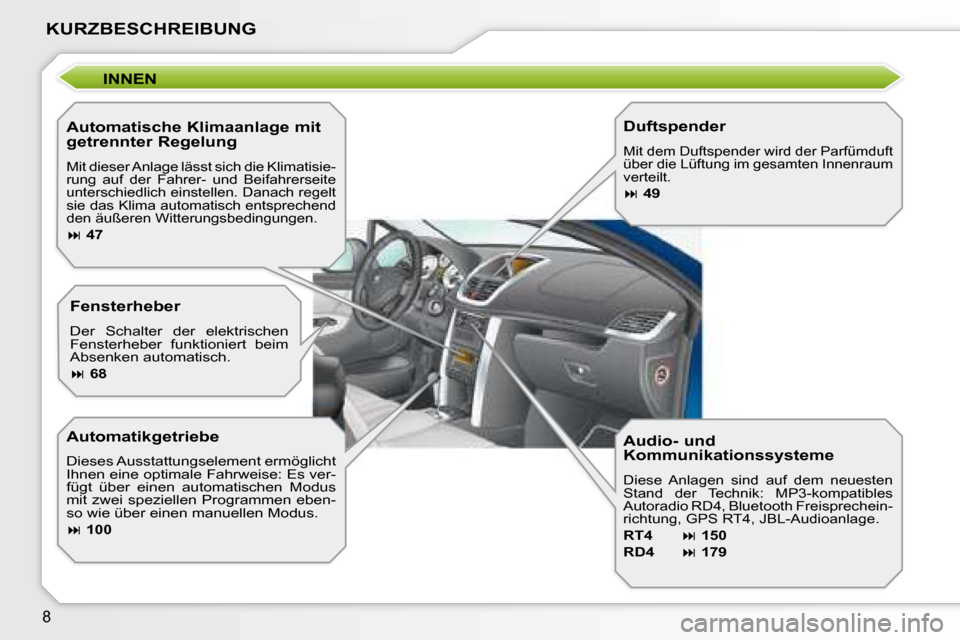

INNEN
Automatische Klimaanlage mit
getrennter Regelung
Mit dieser Anlage lässt sich die Klimatisie-
rung auf der Fahrer- und Beifahrerseite
unterschiedlich einstellen. Danach regelt
sie das Klima automatisch entsprechend
den äußeren Witterungsbedingungen.

 47
Automatikgetriebe
Dieses Ausstattungselement ermöglicht
Ihnen eine optimale Fahrweise: Es ver-
fügt über einen automatischen Modus
mit zwei speziellen Programmen eben-
so wie über einen manuellen Modus.

 100 Duftspender
Mit dem Duftspender wird der Parfümduft
über die Lüftung im gesamten Innenraum
verteilt.

 49
Audio- und
Kommunikationssysteme
Diese Anlagen sind auf dem neuesten
Stand der Technik: MP3-kompatibles
Autoradio RD4, Bluetooth Freisprechein-
richtung, GPS RT4, JBL-Audioanlage.

RT4
 150

RD4
 179
Fensterheber
Der Schalter der elektrischen
Fensterheber funktioniert beim
Absenken automatisch.

 68

i
11
KURZBESCHREIBUNG
RICHTIG SITZEN
Außerdem...

5. Zugang zu den Rücksitzen

6. Sitzheizung
Einstellung des Vordersitzes
Lenkradverstellung

1. Längsverstellung

2. Höhenverstellung

3. Verstellung der Lehne in der
Neigung

4. Verstellung der Kopfstütze in Höhe
und Neigung

 50
1. Lenkrad mit dem Hebel entriegeln

2. Höhe und Abstand zum Körper
einstellen

3. Lenkrad mit dem Hebel arretieren

 52

1BETRIEBSKONTROLLE
18

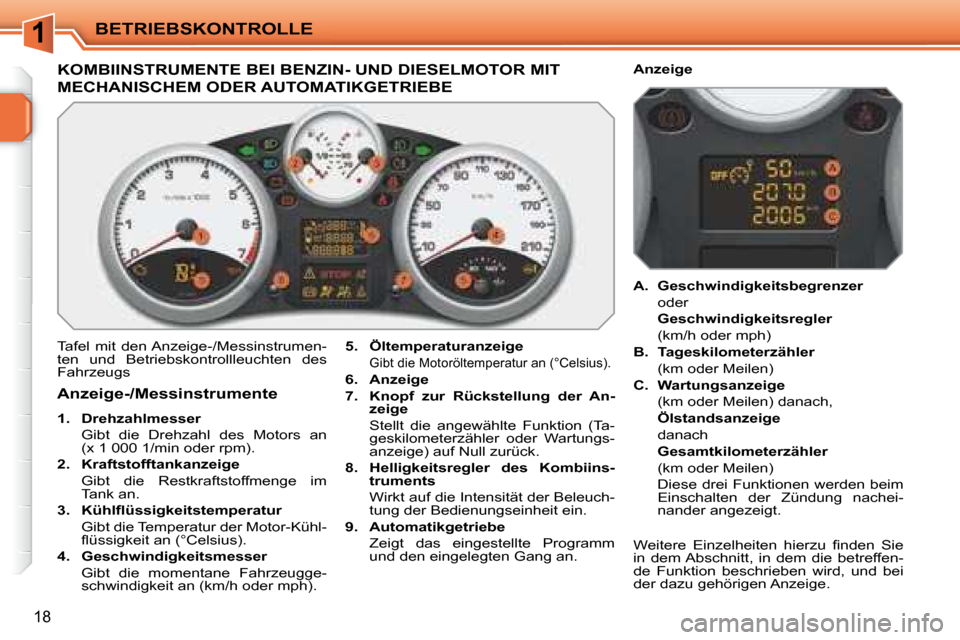

KOMBIINSTRUMENTE BEI BENZIN- UND DIESELMOTOR MIT
MECHANISCHEM ODER AUTOMATIKGETRIEBE
Tafel mit den Anzeige-/Messinstrumen-
ten und Betriebskontrollleuchten des
Fahrzeugs
5. Öltemperaturanzeige
Gibt die Motoröltemperatur an (°Celsius).

6. Anzeige

7. Knopf zur Rückstellung der An-
zeige
Stellt die angewählte Funktion (Ta- geskilometerzähler oder Wartungs-
anzeige) auf Null zurück.

8. Helligkeitsregler des Kombiins-
truments
Wirkt auf die Intensität der Beleuch- tung der Bedienungseinheit ein.

9. Automatikgetriebe
Zeigt das eingestellte Programm und den eingelegten Gang an.
Anzeige-/Messinstrumente

1. Drehzahlmesser
Gibt die Drehzahl des Motors an (x 1 000 1/min oder rpm).

2. Kraftstofftankanzeige
Gibt die Restkraftstoffmenge im Tank an.

3. Kühll üssigkeitstemperatur
Gibt die Temperatur der Motor-Kühl- l üssigkeit an (°Celsius).

4. Geschwindigkeitsmesser
Gibt die momentane Fahrzeugge- schwindigkeit an (km/h oder mph).
A. Geschwindigkeitsbegrenzer
oder
Geschwindigkeitsregler
(km/h oder mph)

B. Tageskilometerzähler
(km oder Meilen)

C. Wartungsanzeige
(km oder Meilen) danach,
Ölstandsanzeige
danach
Gesamtkilometerzähler
(km oder Meilen)
Diese drei Funktionen werden beim Einschalten der Zündung nachei-
nander angezeigt.
Weitere Einzelheiten hierzu i nden Sie
in dem Abschnitt, in dem die betreffen-
de Funktion beschrieben wird, und bei
der dazu gehörigen Anzeige.
Anzeige

1
!
BETRIEBSKONTROLLE
21
Wenn sich bei laufendem Motor oder wäh-
rend der Fahrt eine der folgenden Leuchten
einschaltet, weist dies auf einen Defekt hin,
der vom Fahrer behoben werden muss. Zentrale STOP-Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- defekter Reifen,
- Bremsen,
- Motoröldruck,
- Kühll üssigkeitstemperatur
und erfordert ein sofortiges Anhalten
des Fahrzeugs unter Beachtung der
Verkehrssicherheit. Service-Leuchte
Ihr Aul euchten weist darauf
hin, dass ein Problem bei einem
System ohne eigene Kontroll-
leuchte aufgetreten ist.
Um festzustellen, wo der Fehler liegt,
lesen Sie bitte die Meldung auf dem
Multifunktionsbildschirm.
Nach Überprüfung:
- der Batterie der Fernbedienung,
- des Motorölstands,
- des Füllstands der Scheibenwaschanlage,
wenden Sie sich an einen PEUGEOT-
Vertragshändler, wenn eine andere Stö-
rung vorliegt.
Defekter Reifen
Das Aul euchten dieser Warn-
leuchte weist auf einen oder
mehrere defekte Reifen hin und
erfordert ein sofortiges Anhalten des
Fahrzeugs unter Beachtung der Ver-
kehrssicherheit.
Wechseln Sie den beschädigten Reifen
und lassen Sie ihn bei einem PEUGEOT-
Vertragshändler instand setzen.
Antiblockiersystem
(ABS)
Das Aul euchten dieser Warn-
leuchte weist auf einen Defekt
am Antiblockiersystem hin.
Die Bremskraftverstärkung des Fahr-
zeugs funktioniert jedoch weiterhin. Bei jedem Defekt, der zum Aul euch-
ten einer Warnleuchte führt, muss
zusätzlich die dazugehörige Meldung
auf dem Multifunktionsbildschirm ge-
lesen werden, um den Fehler ein-
deutig diagnostizieren zu können.
Zögern Sie nicht, bei Problemen
einen PEUGEOT-Vertragshändler
einzuschalten.
Warnleuchten

1BETRIEBSKONTROLLE
22
Airbags
Das Aul euchten dieser Warn-
leuchte weist auf einen Defekt
an einem der Airbags (Front-
oder Seitenairbag), den pyrotechnischen
Gurtstraffern oder den Überrollbügeln
hin.
Elektronisches
Stabilitätsprogramm (ESP)
Das ESP wird beim Starten des
Fahrzeugs automatisch aktiviert.
Außer wenn es inaktiviert ist, weisen
das ununterbrochene Leuchten dieser
Kontrollleuchte und das Blinken der
Schalterleuchte auf eine Störung im
System hin.
Motorselbstdiagnose
Das Aul euchten dieser Warn-
leuchte weist auf einen Defekt im
Steuersystem des Motors hin.
Wenn sie blinkt, liegt ein Defekt an der
Abgasentgiftungsanlage vor.
Motoröldruck
Das Aul euchten dieser Warn-
leuchte weist auf einen Defekt
im Schmierkreis des Motors
hin und erfordert ein sofortiges Anhal-
ten des Fahrzeugs unter Beachtung der
Verkehrssicherheit. Batterieladezustand
Das Aul euchten dieser Warn-
leuchte weist auf eine Störung
im Ladestromkreis der Bat-
terie hin (verschmutzte oder gelöste
Klemmen, gelockerter oder gerissener
Keilriemen der Lichtmaschine, ...).
Bremsen
Das Aul euchten dieser Warn-
leuchte weist auf einen Defekt an
einem der Bremssysteme hin:
- starkes Absinken des Füllstandes im Bremskreis,
- elektronischer Bremskraftverteiler (EBV) defekt (gleichzeitiges Aul euchten der
ABS-Warnleuchte)
und erfordert ein sofortiges Anhalten
des Fahrzeugs unter Beachtung der
Verkehrssicherheit.
Wenn sie während der Fahrt aul euchtet,
prüfen Sie bitte, ob die Feststellbremse
richtig gelöst ist.
Kraftstoffreserveleuchte
Das Aul euchten dieser Warn-
leuchte weist darauf hin, dass
der Kraftstoff noch für ca. 50 km
reicht.
Der Tank fasst ca. 50 Liter
Kühll üssigkeitstemperatur
Wenn diese Leuchte aul euch-
tet, deutet dies auf eine zu
hohe Temperatur der Kühll üs-
sigkeit hin, die ein sofortiges Anhalten
des Fahrzeugs unter Beachtung der
Verkehrssicherheit erfordert. Tür offen
Eine Tür, der Kofferraum oder die
Motorhaube steht noch offen:
- bei einer Geschwindigkeit unter 10 km/h leuch-
tet diese Kontrollleuchte ununterbrochen,
- bei einer Geschwindigkeit über 10 km/h leuch-tet diese Kontrollleuchte ununterbrochen in Ver-
bindung mit einem akustischen Warnsignal.
Nicht angelegter/abgelegter
Sicherheitsgurt
Das Aul euchten dieser Warn-
leuchte weist darauf hin, dass
Fahrer * und/oder Beifahrer ihren Gurt
nicht angelegt oder ihn abgelegt haben.
Das Aul euchten weist auch darauf hin,
dass einer oder mehrere Insassen hin-
ten nicht angeschnallt sind.
Servolenkung
Das Aul euchten dieser Warn-
leuchte weist auf einen Defekt
an der elektrischen Servolen-
kung hin.
Wasser im Dieselkraftstoff *
Das Aul euchten dieser Warn-
leuchte weist auf Wasser im
Dieseli lter hin.
In diesem Fall kann die Diesel-
einspritzanlage beschädigt werden.
Kurvenscheinwerfer
Wenn diese Leuchte blinkt,
liegt ein Defekt an den Kurven-
scheinwerfern vor. * Je nach Bestimmung

1
i

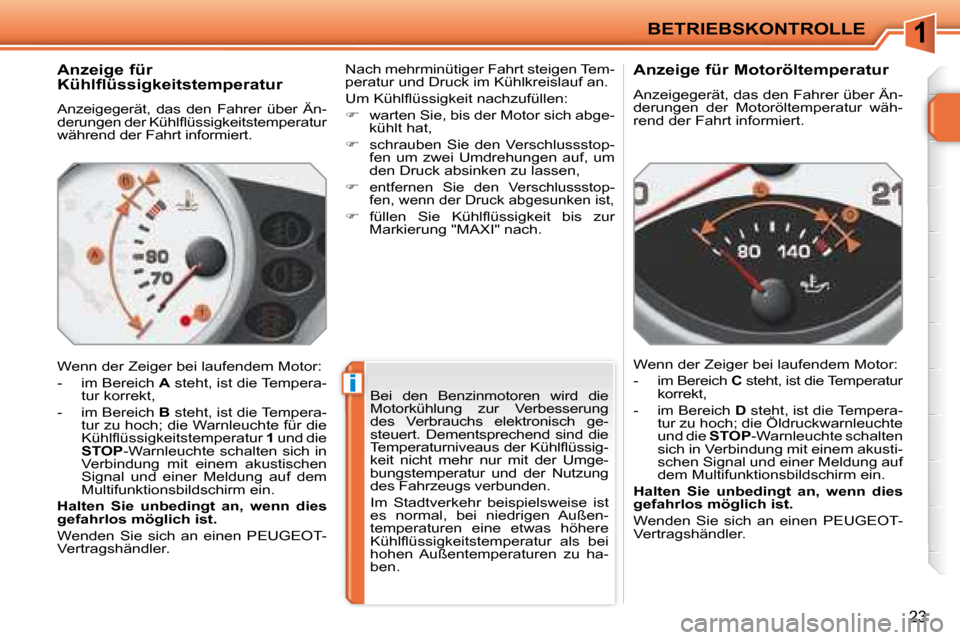

BETRIEBSKONTROLLE
23
Anzeige für
Kühlflüssigkeitstemperatur
Anzeigegerät, das den Fahrer über Än-
derungen der Kühll üssigkeitstemperatur
während der Fahrt informiert.
Wenn der Zeiger bei laufendem Motor:
- im Bereich A steht, ist die Tempera-
tur korrekt,
- im Bereich B steht, ist die Tempera-
tur zu hoch; die Warnleuchte für die
Kühll üssigkeitstemperatur 1 und die

STOP -Warnleuchte schalten sich in
Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm ein.

Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler. Nach mehrminütiger Fahrt steigen Tem-
peratur und Druck im Kühlkreislauf an.
Um Kühll üssigkeit nachzufüllen:

 warten Sie, bis der Motor sich abge-
kühlt hat,

 schrauben Sie den Verschlussstop-
fen um zwei Umdrehungen auf, um
den Druck absinken zu lassen,

 entfernen Sie den Verschlussstop-
fen, wenn der Druck abgesunken ist,

 füllen Sie Kühll üssigkeit bis zur
Markierung "MAXI" nach. Anzeige für Motoröltemperatur
Anzeigegerät, das den Fahrer über Än-
derungen der Motoröltemperatur wäh-
rend der Fahrt informiert.
Wenn der Zeiger bei laufendem Motor:
- im Bereich
C steht, ist die Temperatur
korrekt,
- im Bereich D steht, ist die Tempera-
tur zu hoch; die Öldruckwarnleuchte
und die STOP -Warnleuchte schalten
sich in Verbindung mit einem akusti-
schen Signal und einer Meldung auf
dem Multifunktionsbildschirm ein.

Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler.
Bei den Benzinmotoren wird die
Motorkühlung zur Verbesserung
des Verbrauchs elektronisch ge-
steuert. Dementsprechend sind die
Temperaturniveaus der Kühll üssig-
keit nicht mehr nur mit der Umge-
bungstemperatur und der Nutzung
des Fahrzeugs verbunden.
Im Stadtverkehr beispielsweise ist
es normal, bei niedrigen Außen-
temperaturen eine etwas höhere
Kühll üssigkeitstemperatur als bei
hohen Außentemperaturen zu ha-
ben.
