2006 YAMAHA YBR125 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6

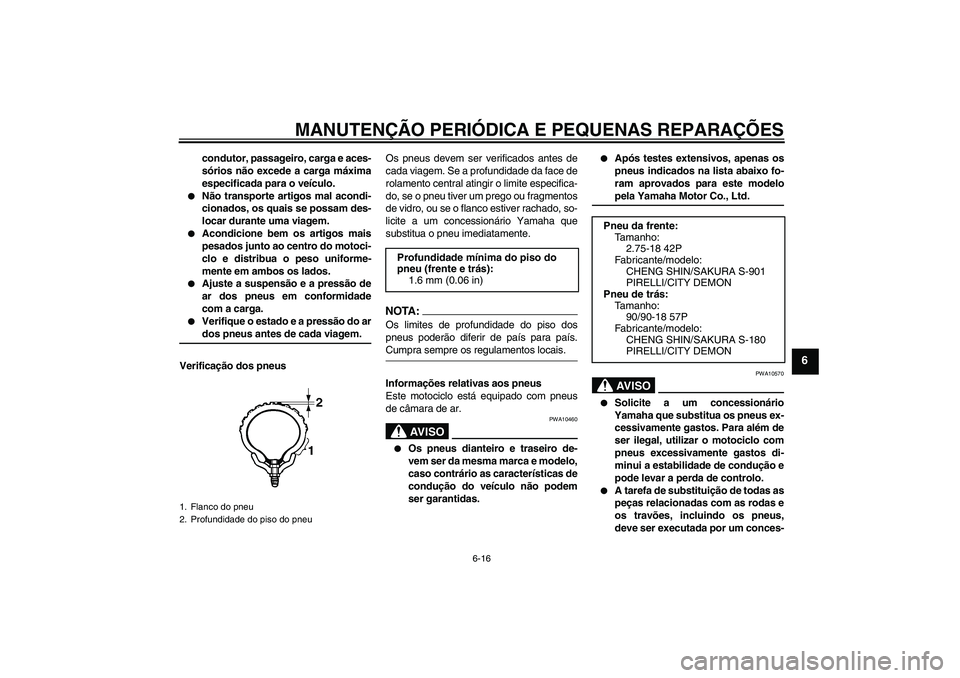

condutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este motociclo está equipado com pneus
de câmara de ar.
AV I S O
PWA10460


Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do veículo não podem
ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelopela Yamaha Motor Co., Ltd.AV I S O
PWA10570


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
2.75-18 42P
Fabricante/modelo:
CHENG SHIN/SAKURA S-901
PIRELLI/CITY DEMON
Pneu de trás:
Tamanho:
90/90-18 57P
Fabricante/modelo:
CHENG SHIN/SAKURA S-180
PIRELLI/CITY DEMON
U3D9P0P0.book Page 16 Friday, December 24, 2004 8:50 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6

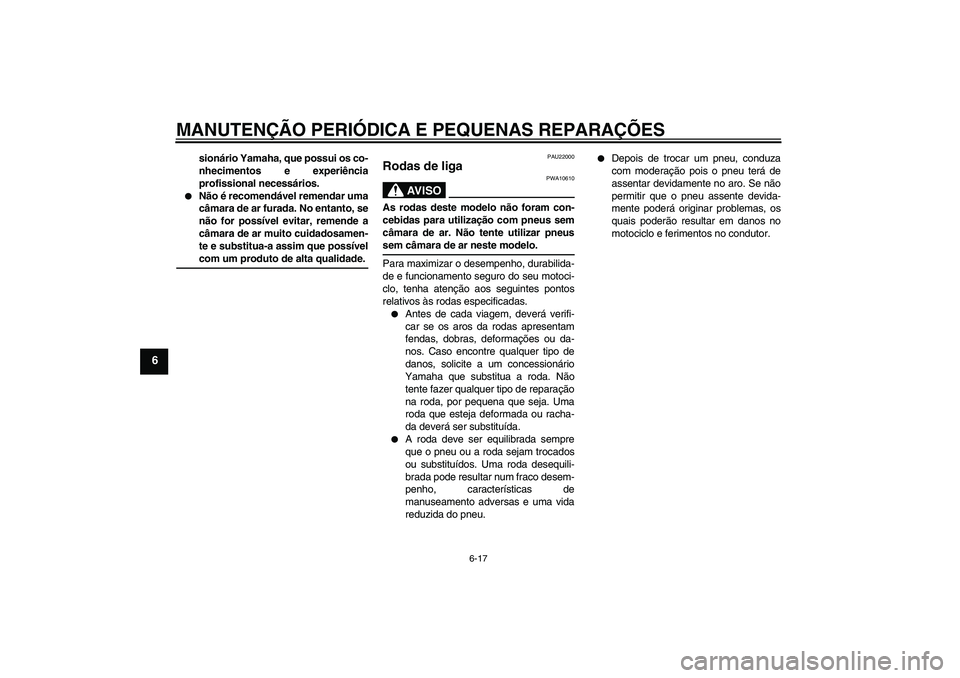

sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.


Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende a
câmara de ar muito cuidadosamen-
te e substitua-a assim que possívelcom um produto de alta qualidade.
PAU22000
Rodas de liga
AV I S O
PWA10610
As rodas deste modelo não foram con-
cebidas para utilização com pneus sem
câmara de ar. Não tente utilizar pneussem câmara de ar neste modelo.
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Depois de trocar um pneu, conduza
com moderação pois o pneu terá de
assentar devidamente no aro. Se não
permitir que o pneu assente devida-
mente poderá originar problemas, os
quais poderão resultar em danos no
motociclo e ferimentos no condutor.
U3D9P0P0.book Page 17 Friday, December 24, 2004 8:50 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
PAU22041

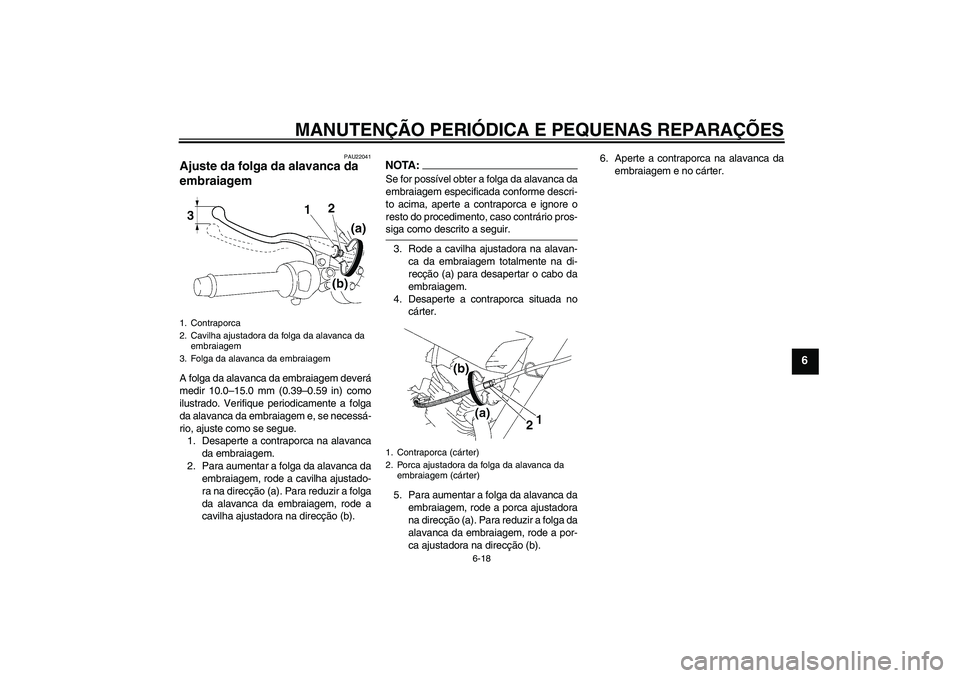

Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção (a). Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção (b).
NOTA:Se for possível obter a folga da alavanca da
embraiagem especificada conforme descri-
to acima, aperte a contraporca e ignore o
resto do procedimento, caso contrário pros-siga como descrito a seguir.
3. Rode a cavilha ajustadora na alavan-
ca da embraiagem totalmente na di-
recção (a) para desapertar o cabo da
embraiagem.
4. Desaperte a contraporca situada no
cárter.
5. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção (b).6. Aperte a contraporca na alavanca da
embraiagem e no cárter.
1. Contraporca
2. Cavilha ajustadora da folga da alavanca da
embraiagem
3. Folga da alavanca da embraiagem
1. Contraporca (cárter)
2. Porca ajustadora da folga da alavanca da
embraiagem (cárter)
U3D9P0P0.book Page 18 Friday, December 24, 2004 8:50 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
PAUT1220

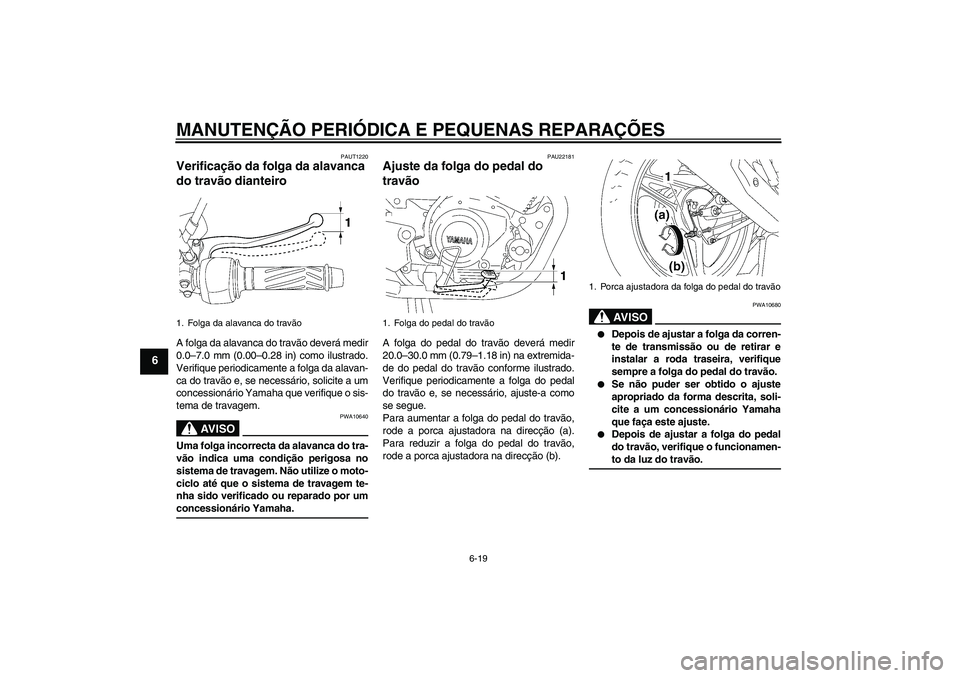

Verificação da folga da alavanca
do travão dianteiro A folga da alavanca do travão deverá medir
0.0–7.0 mm (0.00–0.28 in) como ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, solicite a um
concessionário Yamaha que verifique o sis-
tema de travagem.
AV I S O
PWA10640
Uma folga incorrecta da alavanca do tra-
vão indica uma condição perigosa no
sistema de travagem. Não utilize o moto-
ciclo até que o sistema de travagem te-
nha sido verificado ou reparado por umconcessionário Yamaha.
PAU22181
Ajuste da folga do pedal do
travão A folga do pedal do travão deverá medir
20.0–30.0 mm (0.79–1.18 in) na extremida-
de do pedal do travão conforme ilustrado.
Verifique periodicamente a folga do pedal
do travão e, se necessário, ajuste-a como
se segue.
Para aumentar a folga do pedal do travão,
rode a porca ajustadora na direcção (a).
Para reduzir a folga do pedal do travão,
rode a porca ajustadora na direcção (b).
AV I S O
PWA10680


Depois de ajustar a folga da corren-
te de transmissão ou de retirar e
instalar a roda traseira, verifique
sempre a folga do pedal do travão.


Se não puder ser obtido o ajuste
apropriado da forma descrita, soli-
cite a um concessionário Yamaha
que faça este ajuste.


Depois de ajustar a folga do pedal
do travão, verifique o funcionamen-to da luz do travão.
1. Folga da alavanca do travão
1. Folga do pedal do travão
1. Porca ajustadora da folga do pedal do travão
U3D9P0P0.book Page 19 Friday, December 24, 2004 8:50 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU22291

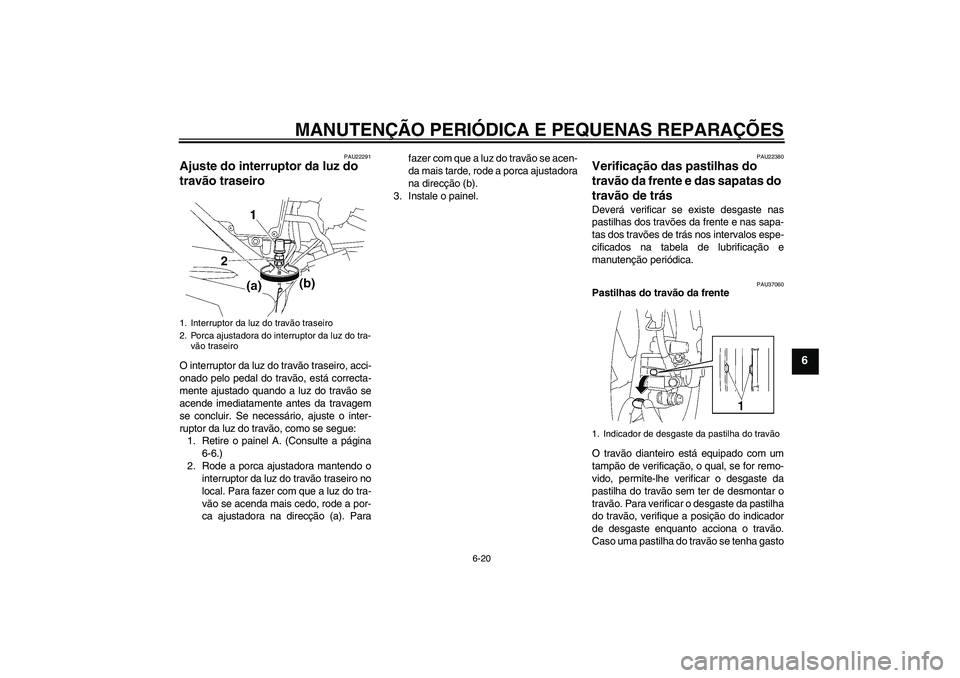

Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
1. Retire o painel A. (Consulte a página
6-6.)
2. Rode a porca ajustadora mantendo o
interruptor da luz do travão traseiro no
local. Para fazer com que a luz do tra-
vão se acenda mais cedo, rode a por-
ca ajustadora na direcção (a). Parafazer com que a luz do travão se acen-
da mais tarde, rode a porca ajustadora
na direcção (b).
3. Instale o painel.
PAU22380
Verificação das pastilhas do
travão da frente e das sapatas do
travão de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e nas sapa-
tas dos travões de trás nos intervalos espe-
cificados na tabela de lubrificação e
manutenção periódica.
PAU37060
Pastilhas do travão da frente
O travão dianteiro está equipado com um
tampão de verificação, o qual, se for remo-
vido, permite-lhe verificar o desgaste da
pastilha do travão sem ter de desmontar o
travão. Para verificar o desgaste da pastilha
do travão, verifique a posição do indicador
de desgaste enquanto acciona o travão.
Caso uma pastilha do travão se tenha gasto
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
1. Indicador de desgaste da pastilha do travão
U3D9P0P0.book Page 20 Friday, December 24, 2004 8:50 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6

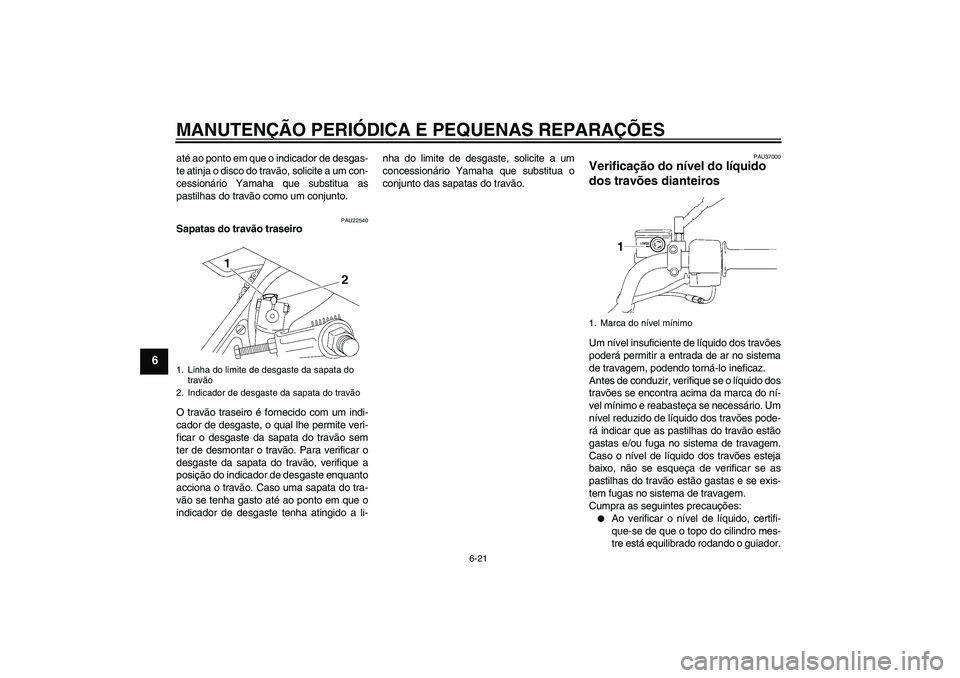

até ao ponto em que o indicador de desgas-
te atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
PAU22540
Sapatas do travão traseiro
O travão traseiro é fornecido com um indi-
cador de desgaste, o qual lhe permite veri-
ficar o desgaste da sapata do travão sem
ter de desmontar o travão. Para verificar o
desgaste da sapata do travão, verifique a
posição do indicador de desgaste enquanto
acciona o travão. Caso uma sapata do tra-
vão se tenha gasto até ao ponto em que o
indicador de desgaste tenha atingido a li-nha do limite de desgaste, solicite a um
concessionário Yamaha que substitua o
conjunto das sapatas do travão.
PAU37000
Verificação do nível do líquido
dos travões dianteiros Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do cilindro mes-
tre está equilibrado rodando o guiador.
1. Linha do limite de desgaste da sapata do
travão
2. Indicador de desgaste da sapata do travão
1. Marca do nível mínimo
U3D9P0P0.book Page 21 Friday, December 24, 2004 8:50 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6

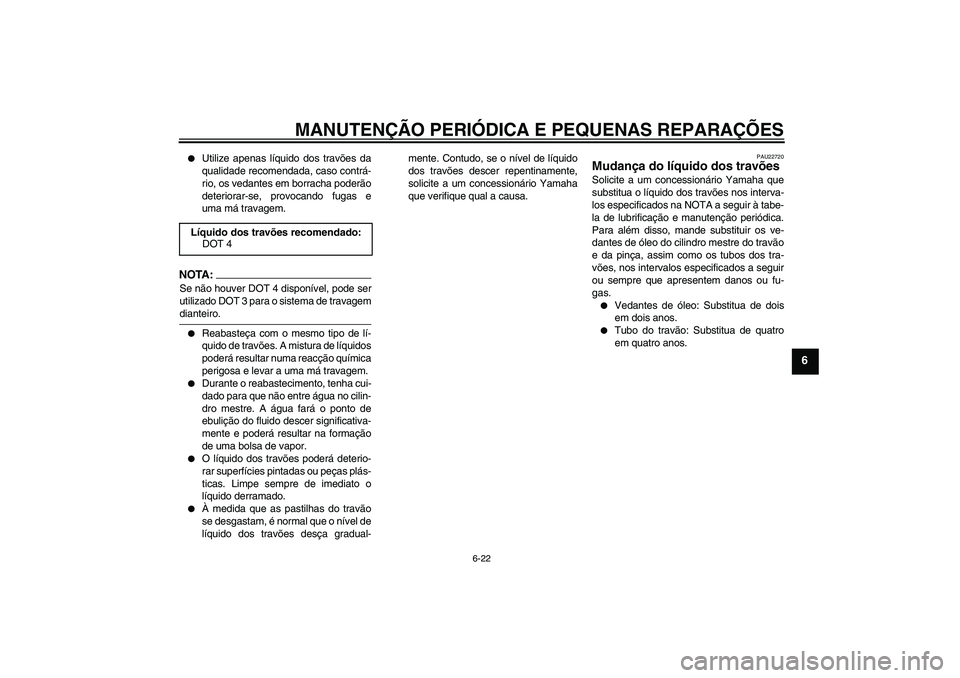

Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
NOTA:Se não houver DOT 4 disponível, pode ser
utilizado DOT 3 para o sistema de travagemdianteiro.

Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no cilin-
dro mestre. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22720
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo do cilindro mestre do travão
e da pinça, assim como os tubos dos tra-
vões, nos intervalos especificados a seguir
ou sempre que apresentem danos ou fu-
gas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubo do travão: Substitua de quatro
em quatro anos. Líquido dos travões recomendado:
DOT 4
U3D9P0P0.book Page 22 Friday, December 24, 2004 8:50 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PAU22760
Folga da corrente de
transmissão A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22791
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso
central.
2. Mude a transmissão para ponto morto.
3. Rode a roda de trás várias vezes para
localizar a parte mais esticada da cor-
rente de transmissão.
4. Meça a folga da corrente de transmis-
são como indicado.5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU37111
Ajuste da folga da corrente de
transmissão
1. Desaperte a porca ajustadora da folga
do pedal do travão, a porca do tirante
de binário do travão e a porca do eixo.2. Desaperte a contraporca da polia da
corrente em ambas as extremidades
do braço oscilante.
3. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora em am-
bas as extremidades do braço
oscilante na direcção (a). Para desa-
pertar a corrente de transmissão, rode
a cavilha ajustadora em ambas as ex-
tremidades do braço oscilante na di-
recção (b) e, de seguida, empurre a
roda de trás para a frente.
NOTA:Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-ter um correcto alinhamento das rodas.
1. Folga da corrente de transmissão
Folga da corrente de transmissão:
20.0–30.0 mm (0.79–1.18 in)1. Cavilha ajustadora da folga da corrente de
transmissão
2. Contraporca da polia da corrente
3. Porca do eixo
4. Porca do tirante de binário do travão
5. Porca ajustadora da folga do pedal do travão
chapter6 Page 23 Friday, December 24, 2004 1:21 PM
