MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-40
6
PAU25962
Tabela de detecção e resolução de problemas
AV I S O
PWA10840
Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível.
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique o líquido, reabasteça, verifique
as ligações.
SecaHúmida
Accione o acelerador até meio e
accione o motor de arranque eléctrico.
U3D9P0P0.book Page 40 Friday, December 24, 2004 8:50 AM

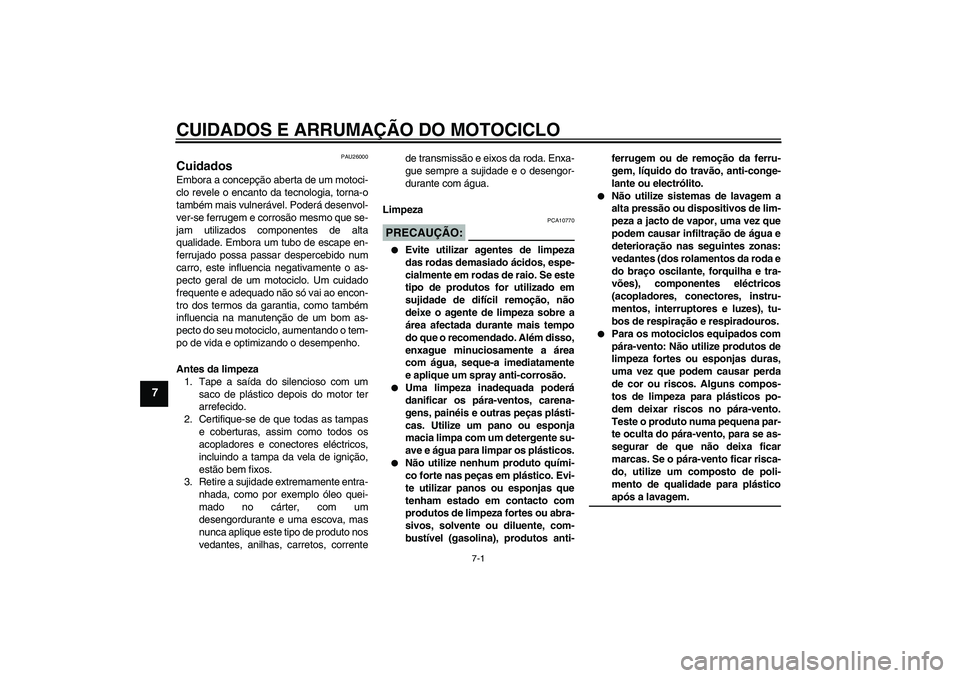

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU26000
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo a tampa da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, carretos, correntede transmissão e eixos da roda. Enxa-
gue sempre a sujidade e o desengor-
durante com água.
Limpeza
PRECAUÇÃO:
PCA10770


Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxague minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.


Uma limpeza inadequada poderá
danificar os pára-ventos, carena-
gens, painéis e outras peças plásti-
cas. Utilize um pano ou esponja
macia limpa com um detergente su-
ave e água para limpar os plásticos.


Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-ferrugem ou de remoção da ferru-
gem, líquido do travão, anti-conge-
lante ou electrólito.


Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.


Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po-
dem deixar riscos no pára-vento.
Teste o produto numa pequena par-
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plásticoapós a lavagem.
U3D9P0P0.book Page 1 Friday, December 24, 2004 8:50 AM

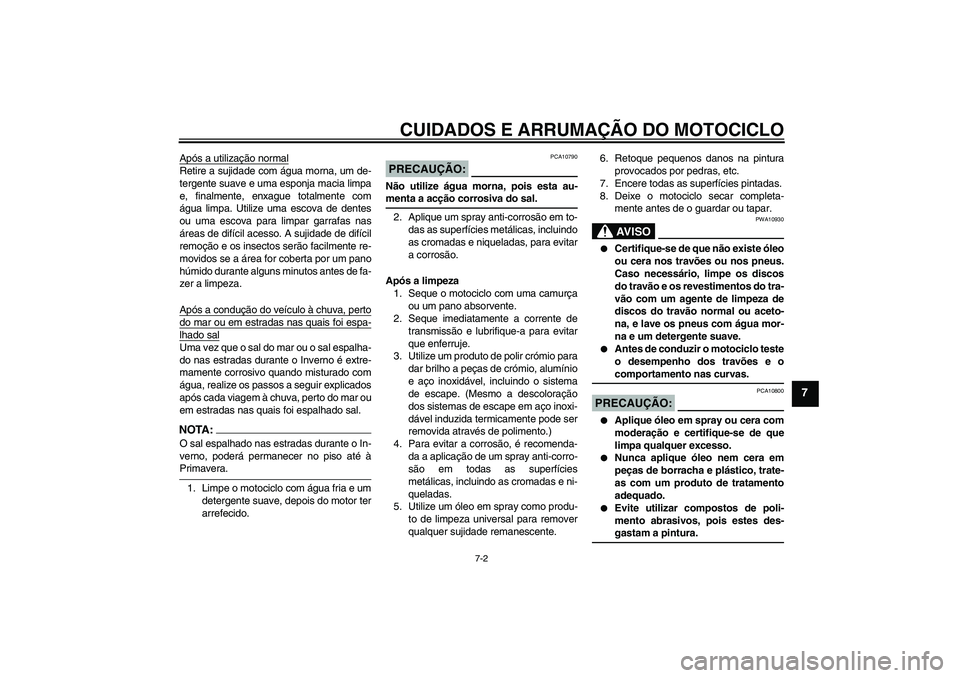

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxague totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.NOTA:O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera.
1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.
PRECAUÇÃO:
PCA10790
Não utilize água morna, pois esta au-menta a acção corrosiva do sal.
2. Aplique um spray anti-corrosão em to-
das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA10930


Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.
Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave.


Antes de conduzir o motociclo teste
o desempenho dos travões e ocomportamento nas curvas.
PRECAUÇÃO:
PCA10800


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos, pois estes des-gastam a pintura.
U3D9P0P0.book Page 2 Friday, December 24, 2004 8:50 AM

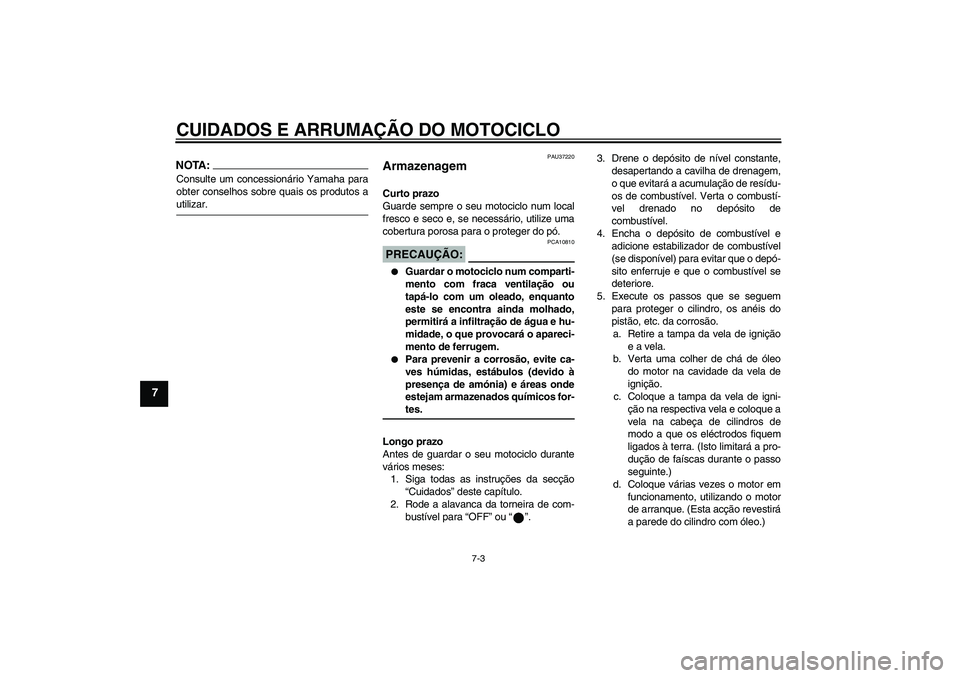

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
NOTA:Consulte um concessionário Yamaha para
obter conselhos sobre quais os produtos autilizar.
PAU37220
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.PRECAUÇÃO:
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
2. Rode a alavanca da torneira de com-
bustível para “OFF” ou “”.3. Drene o depósito de nível constante,
desapertando a cavilha de drenagem,
o que evitará a acumulação de resídu-
os de combustível. Verta o combustí-
vel drenado no depósito de
combustível.
4. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
5. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respectiva vela e coloque a
vela na cabeça de cilindros de
modo a que os eléctrodos fiquem
ligados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
a parede do cilindro com óleo.)
U3D9P0P0.book Page 3 Friday, December 24, 2004 8:50 AM

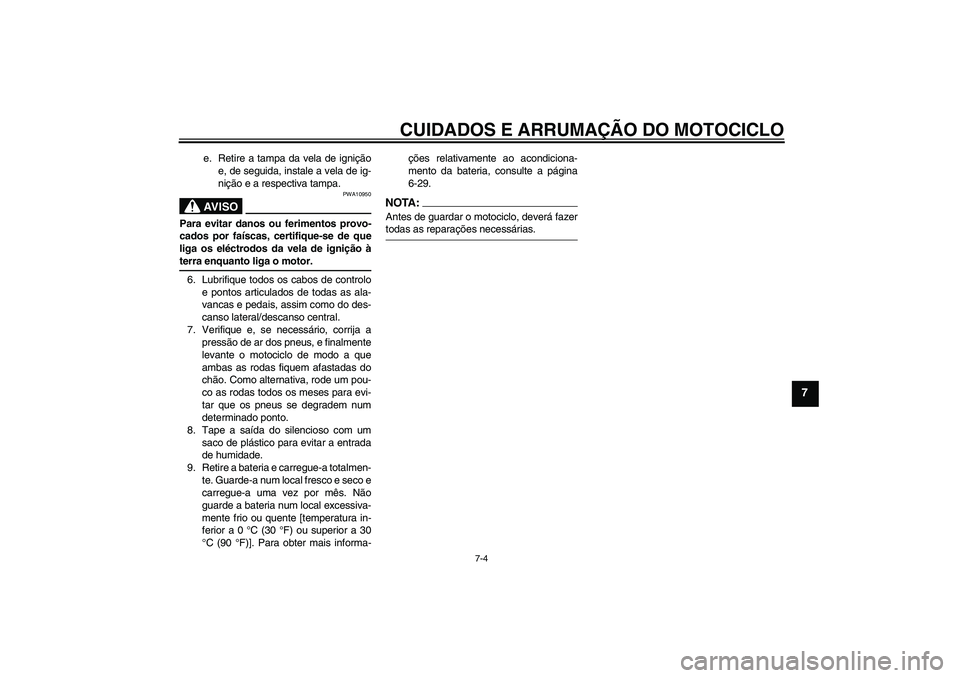

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respectiva tampa.AV I S O
PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição àterra enquanto liga o motor.
6. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
7. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
8. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
9. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [temperatura in-
ferior a 0 °C (30 °F) ou superior a 30
°C (90 °F)]. Para obter mais informa-ções relativamente ao acondiciona-
mento da bateria, consulte a página
6-29.
NOTA:Antes de guardar o motociclo, deverá fazertodas as reparações necessárias.
U3D9P0P0.book Page 4 Friday, December 24, 2004 8:50 AM

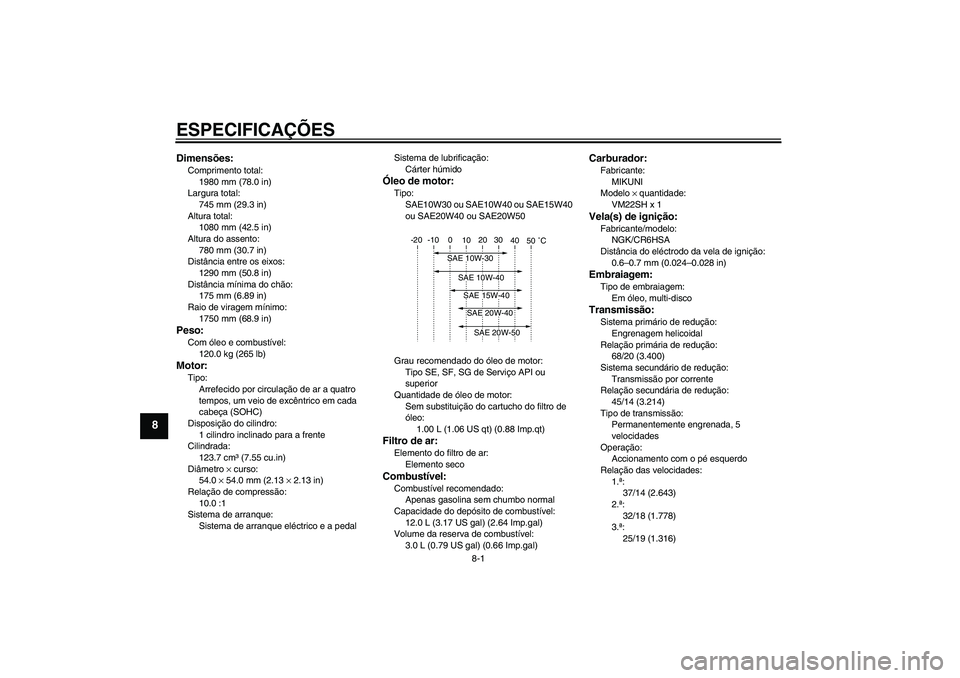

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
1980 mm (78.0 in)
Largura total:
745 mm (29.3 in)
Altura total:
1080 mm (42.5 in)
Altura do assento:
780 mm (30.7 in)
Distância entre os eixos:
1290 mm (50.8 in)
Distância mínima do chão:
175 mm (6.89 in)
Raio de viragem mínimo:
1750 mm (68.9 in)Peso:Com óleo e combustível:
120.0 kg (265 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, um veio de excêntrico em cada
cabeça (SOHC)
Disposição do cilindro:
1 cilindro inclinado para a frente
Cilindrada:
123.7 cm³ (7.55 cu.in)
Diâmetro × curso:
54.0 × 54.0 mm (2.13 × 2.13 in)
Relação de compressão:
10.0 :1
Sistema de arranque:
Sistema de arranque eléctrico e a pedalSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
1.00 L (1.06 US qt) (0.88 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
12.0 L (3.17 US gal) (2.64 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal) (0.66 Imp.gal)
Carburador:Fabricante:
MIKUNI
Modelo × quantidade:
VM22SH x 1Vela(s) de ignição:Fabricante/modelo:
NGK/CR6HSA
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem helicoidal
Relação primária de redução:
68/20 (3.400)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
45/14 (3.214)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
37/14 (2.643)
2.ª:
32/18 (1.778)
3.ª:
25/19 (1.316)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
chapter8 Page 1 Friday, January 7, 2005 3:27 PM

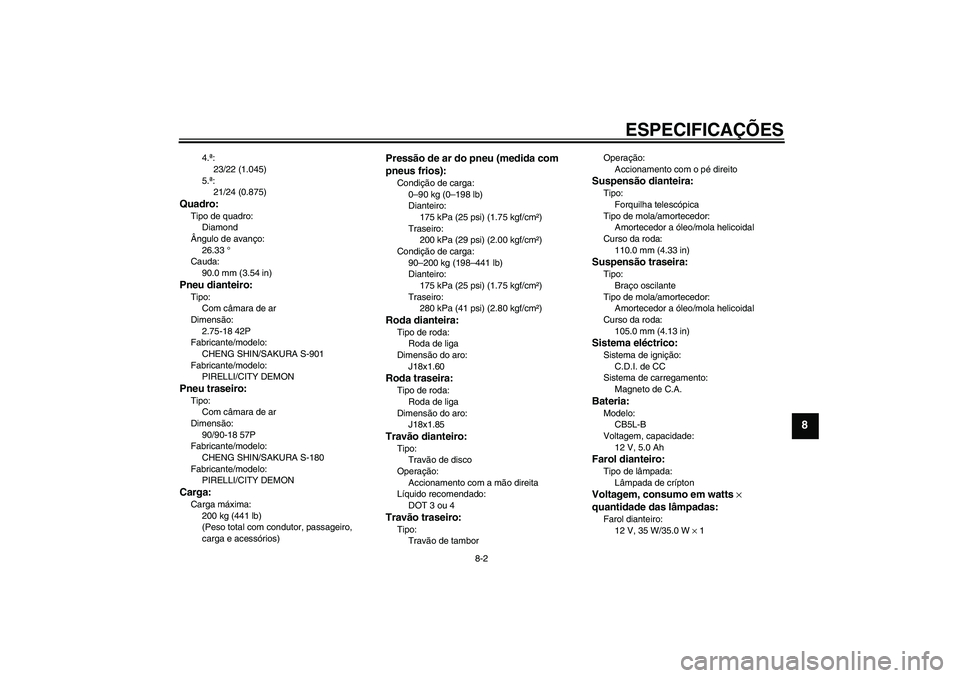

ESPECIFICAÇÕES
8-2
8
4.ª:
23/22 (1.045)
5.ª:
21/24 (0.875)
Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
26.33 °
Cauda:
90.0 mm (3.54 in)Pneu dianteiro:Tipo:
Com câmara de ar
Dimensão:
2.75-18 42P
Fabricante/modelo:
CHENG SHIN/SAKURA S-901
Fabricante/modelo:
PIRELLI/CITY DEMONPneu traseiro:Tipo:
Com câmara de ar
Dimensão:
90/90-18 57P
Fabricante/modelo:
CHENG SHIN/SAKURA S-180
Fabricante/modelo:
PIRELLI/CITY DEMONCarga:Carga máxima:
200 kg (441 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
175 kPa (25 psi) (1.75 kgf/cm²)
Traseiro:
200 kPa (29 psi) (2.00 kgf/cm²)
Condição de carga:
90–200 kg (198–441 lb)
Dianteiro:
175 kPa (25 psi) (1.75 kgf/cm²)
Traseiro:
280 kPa (41 psi) (2.80 kgf/cm²)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
J18x1.60Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
J18x1.85Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 3 ou 4Travão traseiro:Tipo:
Travão de tamborOperação:
Accionamento com o pé direito
Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
110.0 mm (4.33 in)Suspensão traseira:Tipo:
Braço oscilante
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
105.0 mm (4.13 in)Sistema eléctrico:Sistema de ignição:
C.D.I. de CC
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
CB5L-B
Voltagem, capacidade:
12 V, 5.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de críptonVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 35 W/35.0 W × 1
chapter8 Page 2 Friday, January 7, 2005 3:27 PM

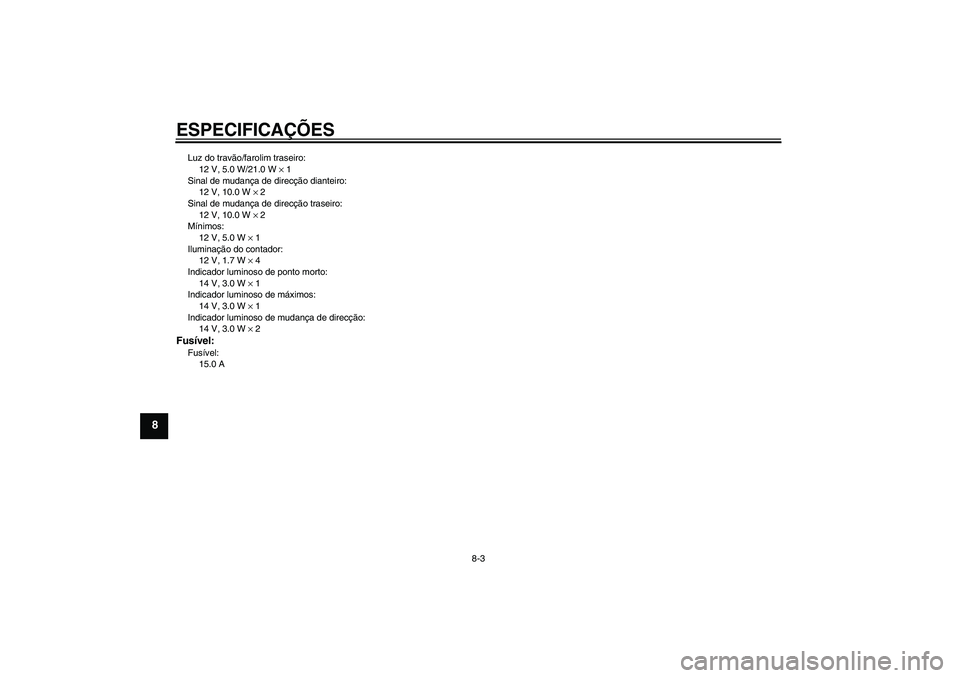

ESPECIFICAÇÕES
8-3
8
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 1
Iluminação do contador:
12 V, 1.7 W × 4
Indicador luminoso de ponto morto:
14 V, 3.0 W × 1
Indicador luminoso de máximos:
14 V, 3.0 W × 1
Indicador luminoso de mudança de direcção:
14 V, 3.0 W × 2Fusível:Fusível:
15.0 A
U3D9P0P0.book Page 3 Friday, December 24, 2004 8:50 AM
