2006 YAMAHA YBR125 Manual de utilização (in Portuguese)

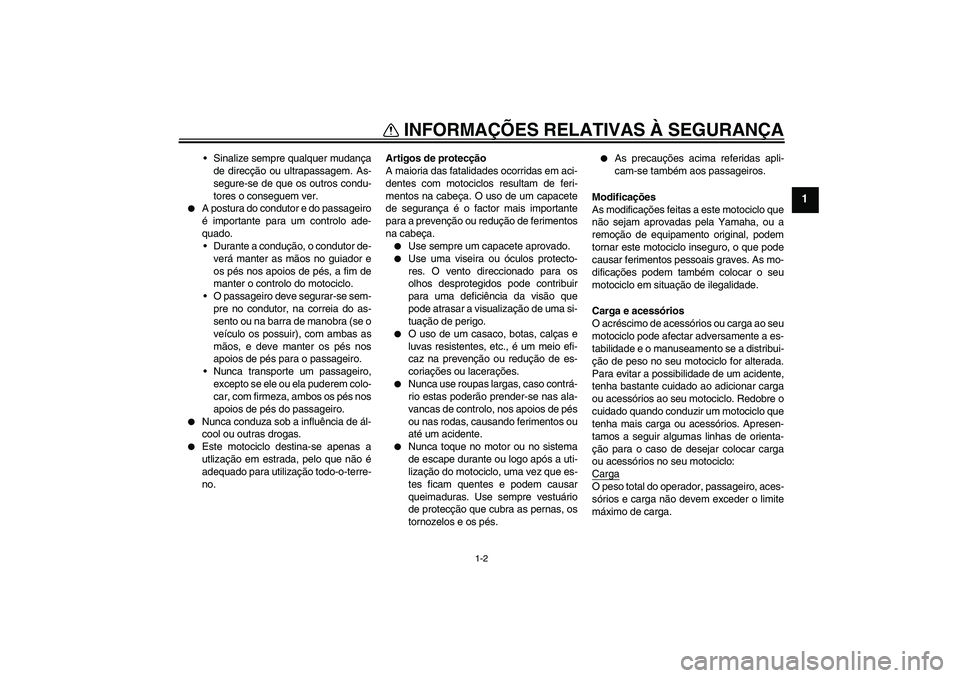

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.


A postura do condutor e do passageiro
é importante para um controlo ade-
quado.
Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés nos apoios de pés, a fim de
manter o controlo do motociclo.
O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
Nunca transporte um passageiro,
excepto se ele ou ela puderem colo-
car, com firmeza, ambos os pés nos
apoios de pés do passageiro.


Nunca conduza sob a influência de ál-
cool ou outras drogas.


Este motociclo destina-se apenas a
utlização em estrada, pelo que não é
adequado para utilização todo-o-terre-
no.Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o factor mais importante
para a prevenção ou redução de ferimentos
na cabeça.


Use sempre um capacete aprovado.


Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.


O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.


Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo, nos apoios de pés
ou nas rodas, causando ferimentos ou
até um acidente.


Nunca toque no motor ou no sistema
de escape durante ou logo após a uti-
lização do motociclo, uma vez que es-
tes ficam quentes e podem causar
queimaduras. Use sempre vestuário
de protecção que cubra as pernas, os
tornozelos e os pés.


As precauções acima referidas apli-
cam-se também aos passageiros.
Modificações
As modificações feitas a este motociclo que
não sejam aprovadas pela Yamaha, ou a
remoção de equipamento original, podem
tornar este motociclo inseguro, o que pode
causar ferimentos pessoais graves. As mo-
dificações podem também colocar o seu
motociclo em situação de ilegalidade.
Carga e acessórios
O acréscimo de acessórios ou carga ao seu
motociclo pode afectar adversamente a es-
tabilidade e o manuseamento se a distribui-
ção de peso no seu motociclo for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios ao seu motociclo. Redobre o
cuidado quando conduzir um motociclo que
tenha mais carga ou acessórios. Apresen-
tamos a seguir algumas linhas de orienta-
ção para o caso de desejar colocar carga
ou acessórios no seu motociclo:
Carga
O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga.
U3D9P0P0.book Page 2 Friday, December 24, 2004 8:50 AM

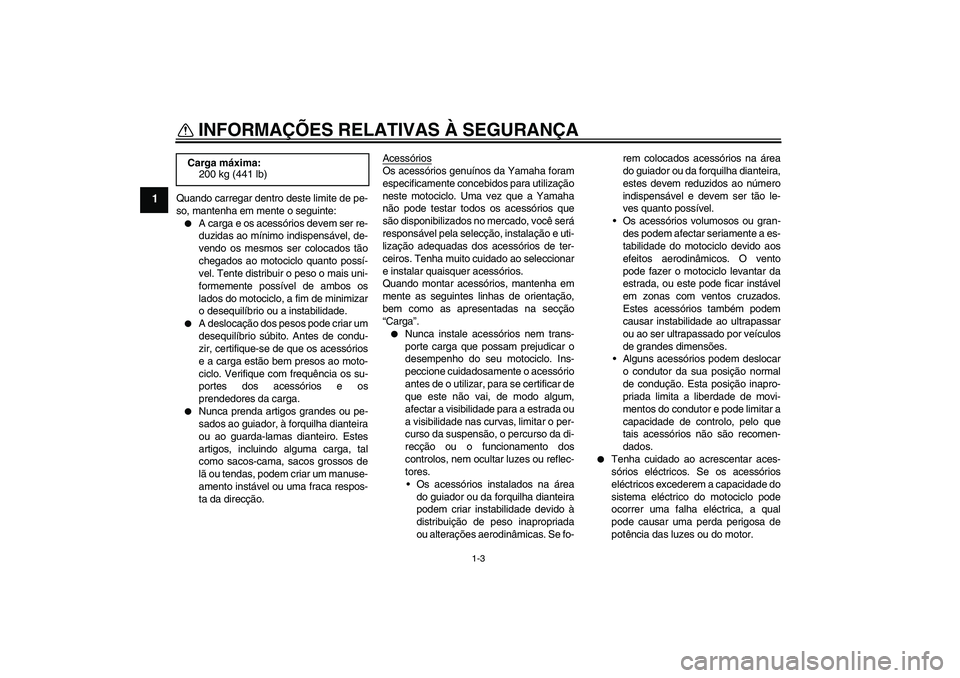

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:

A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Tente distribuir o peso o mais uni-
formemente possível de ambos os
lados do motociclo, a fim de minimizar
o desequilíbrio ou a instabilidade.


A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos ao moto-
ciclo. Verifique com frequência os su-
portes dos acessórios e os
prendedores da carga.


Nunca prenda artigos grandes ou pe-
sados ao guiador, à forquilha dianteira
ou ao guarda-lamas dianteiro. Estes
artigos, incluindo alguma carga, tal
como sacos-cama, sacos grossos de
lã ou tendas, podem criar um manuse-
amento instável ou uma fraca respos-
ta da direcção.Acessórios
Os acessórios genuínos da Yamaha foram
especificamente concebidos para utilização
neste motociclo. Uma vez que a Yamaha
não pode testar todos os acessórios que
são disponibilizados no mercado, você será
responsável pela selecção, instalação e uti-
lização adequadas dos acessórios de ter-
ceiros. Tenha muito cuidado ao seleccionar
e instalar quaisquer acessórios.
Quando montar acessórios, mantenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.

Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
 Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
 Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
 Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor. Carga máxima:
200 kg (441 lb)
chapter1 Page 3 Friday, January 7, 2005 3:26 PM

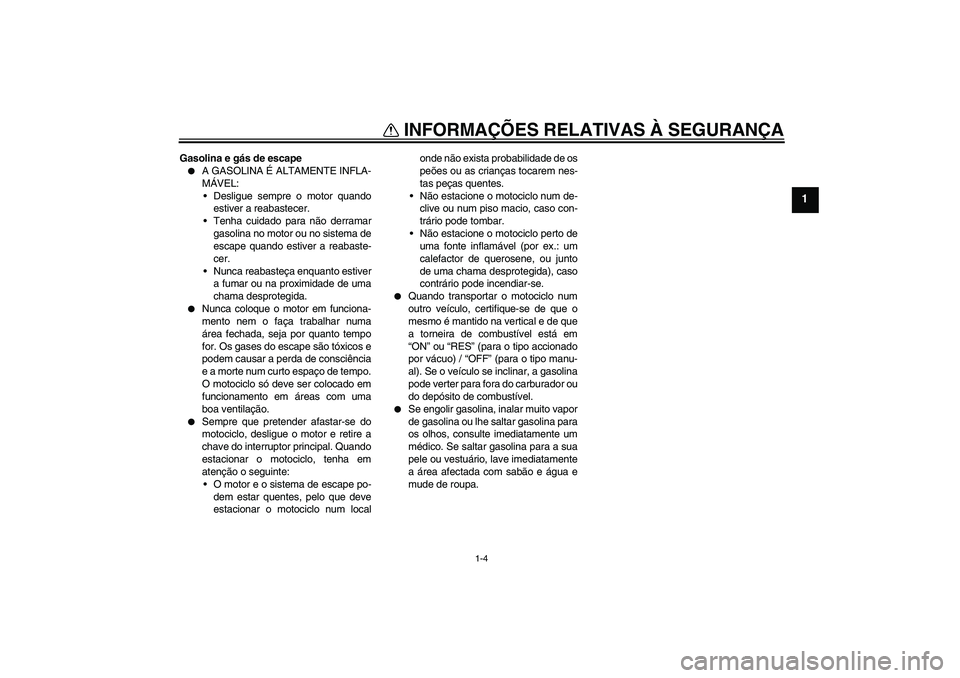

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
Gasolina e gás de escape

A GASOLINA É ALTAMENTE INFLA-
MÁVEL:
Desligue sempre o motor quando
estiver a reabastecer.
Tenha cuidado para não derramar
gasolina no motor ou no sistema de
escape quando estiver a reabaste-
cer.
Nunca reabasteça enquanto estiver
a fumar ou na proximidade de uma
chama desprotegida.


Nunca coloque o motor em funciona-
mento nem o faça trabalhar numa
área fechada, seja por quanto tempo
for. Os gases do escape são tóxicos e
podem causar a perda de consciência
e a morte num curto espaço de tempo.
O motociclo só deve ser colocado em
funcionamento em áreas com uma
boa ventilação.


Sempre que pretender afastar-se do
motociclo, desligue o motor e retire a
chave do interruptor principal. Quando
estacionar o motociclo, tenha em
atenção o seguinte:
O motor e o sistema de escape po-
dem estar quentes, pelo que deve
estacionar o motociclo num localonde não exista probabilidade de os
peões ou as crianças tocarem nes-
tas peças quentes.
Não estacione o motociclo num de-
clive ou num piso macio, caso con-
trário pode tombar.
Não estacione o motociclo perto de
uma fonte inflamável (por ex.: um
calefactor de querosene, ou junto
de uma chama desprotegida), caso
contrário pode incendiar-se.


Quando transportar o motociclo num
outro veículo, certifique-se de que o
mesmo é mantido na vertical e de que
a torneira de combustível está em
“ON” ou “RES” (para o tipo accionado
por vácuo) / “OFF” (para o tipo manu-
al). Se o veículo se inclinar, a gasolina
pode verter para fora do carburador ou
do depósito de combustível.


Se engolir gasolina, inalar muito vapor
de gasolina ou lhe saltar gasolina para
os olhos, consulte imediatamente um
médico. Se saltar gasolina para a sua
pele ou vestuário, lave imediatamente
a área afectada com sabão e água e
mude de roupa.
U3D9P0P0.book Page 4 Friday, December 24, 2004 8:50 AM

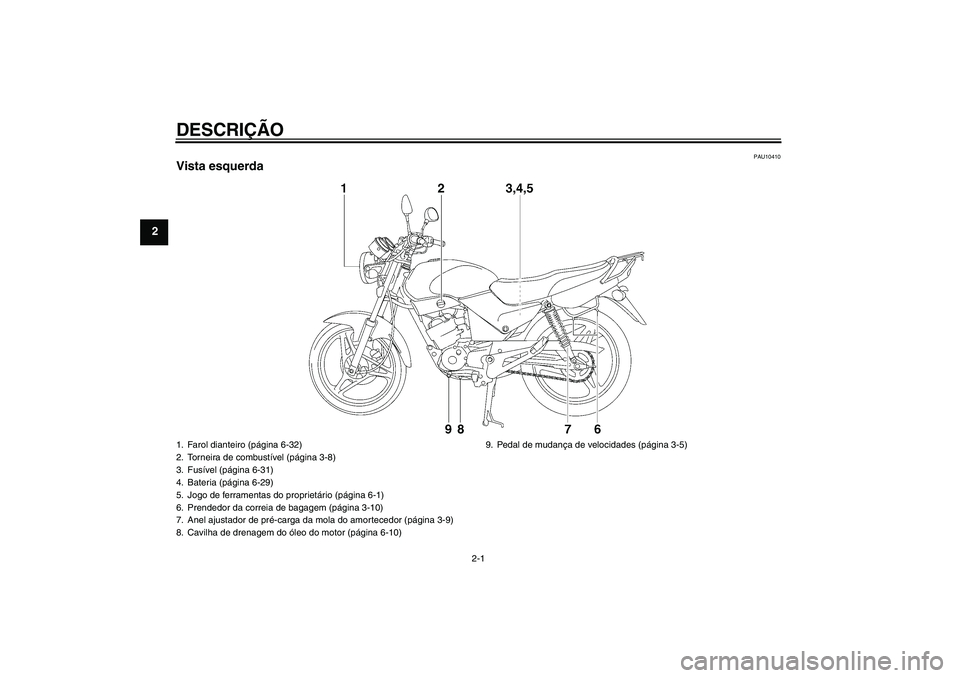

DESCRIÇÃO
2-1
2
PAU10410
Vista esquerda1. Farol dianteiro (página 6-32)
2. Torneira de combustível (página 3-8)
3. Fusível (página 6-31)
4. Bateria (página 6-29)
5. Jogo de ferramentas do proprietário (página 6-1)
6. Prendedor da correia de bagagem (página 3-10)
7. Anel ajustador de pré-carga da mola do amortecedor (página 3-9)
8. Cavilha de drenagem do óleo do motor (página 6-10)9. Pedal de mudança de velocidades (página 3-5)U3D9P0P0.book Page 1 Friday, December 24, 2004 8:50 AM

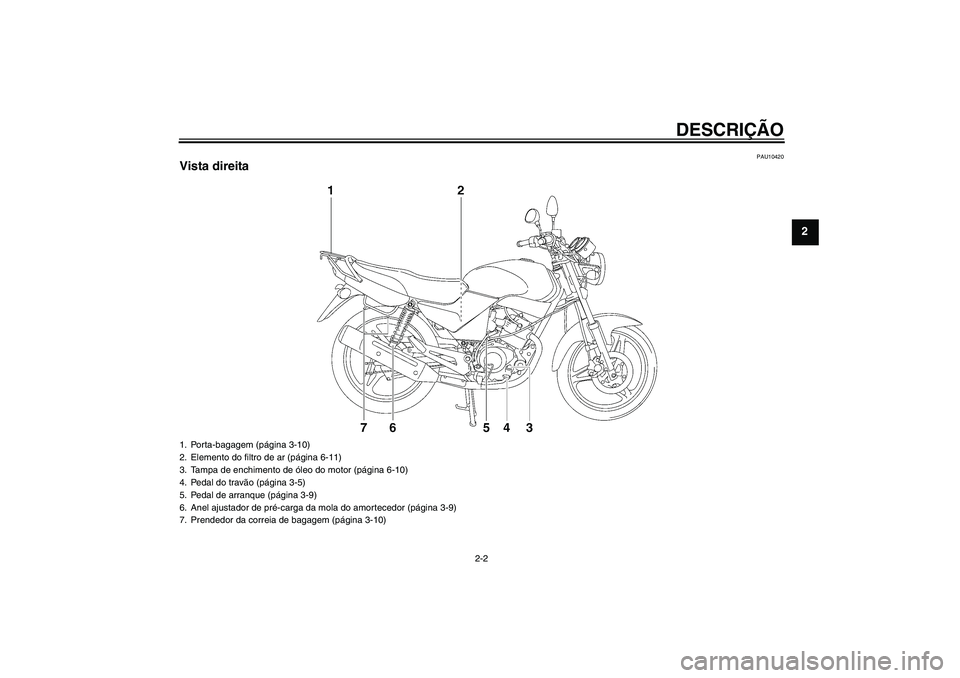

DESCRIÇÃO
2-2
2
PAU10420
Vista direita1. Porta-bagagem (página 3-10)
2. Elemento do filtro de ar (página 6-11)
3. Tampa de enchimento de óleo do motor (página 6-10)
4. Pedal do travão (página 3-5)
5. Pedal de arranque (página 3-9)
6. Anel ajustador de pré-carga da mola do amortecedor (página 3-9)
7. Prendedor da correia de bagagem (página 3-10)
U3D9P0P0.book Page 2 Friday, December 24, 2004 8:50 AM

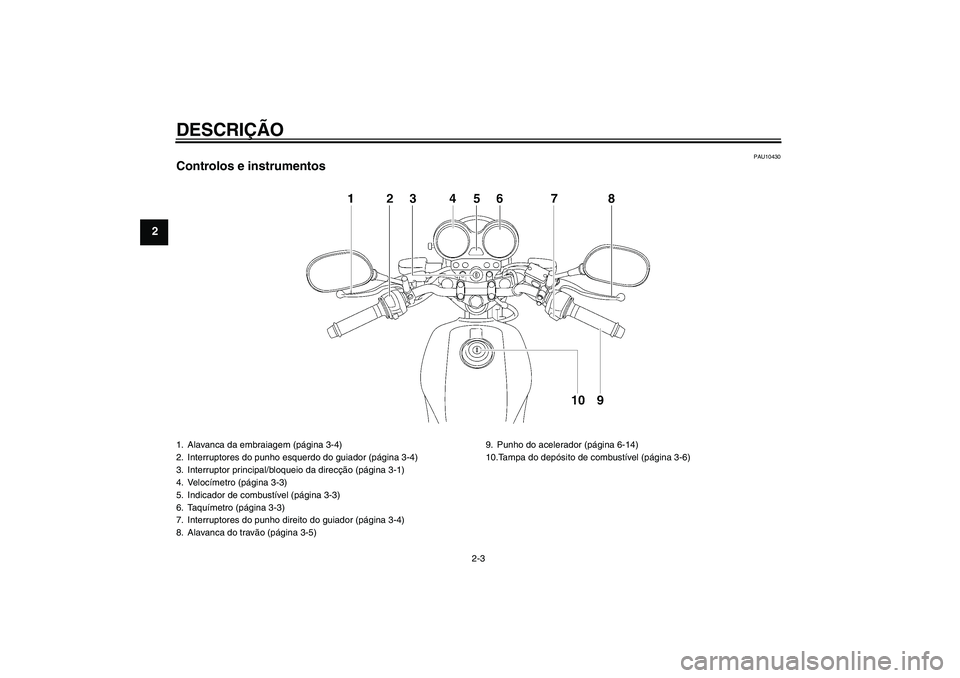

DESCRIÇÃO
2-3
2
PAU10430
Controlos e instrumentos1. Alavanca da embraiagem (página 3-4)
2. Interruptores do punho esquerdo do guiador (página 3-4)
3. Interruptor principal/bloqueio da direcção (página 3-1)
4. Velocímetro (página 3-3)
5. Indicador de combustível (página 3-3)
6. Taquímetro (página 3-3)
7. Interruptores do punho direito do guiador (página 3-4)
8. Alavanca do travão (página 3-5)9. Punho do acelerador (página 6-14)
10.Tampa do depósito de combustível (página 3-6)U3D9P0P0.book Page 3 Friday, December 24, 2004 8:50 AM

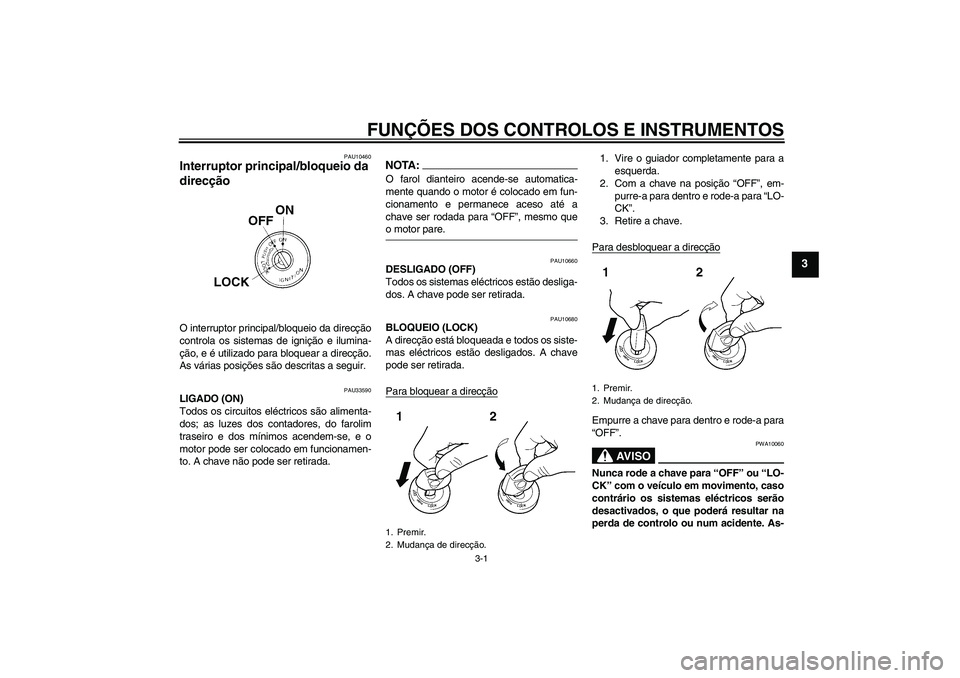

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10460
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.
PAU33590
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, do farolim
traseiro e dos mínimos acendem-se, e o
motor pode ser colocado em funcionamen-
to. A chave não pode ser retirada.
NOTA:O farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo queo motor pare.
PAU10660
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU10680
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para
“OFF”.
AV I S O
PWA10060
Nunca rode a chave para “OFF” ou “LO-
CK” com o veículo em movimento, caso
contrário os sistemas eléctricos serão
desactivados, o que poderá resultar na
perda de controlo ou num acidente. As-
1. Premir.
2. Mudança de direcção.
1. Premir.
2. Mudança de direcção.
U3D9P0P0.book Page 1 Friday, December 24, 2004 8:50 AM

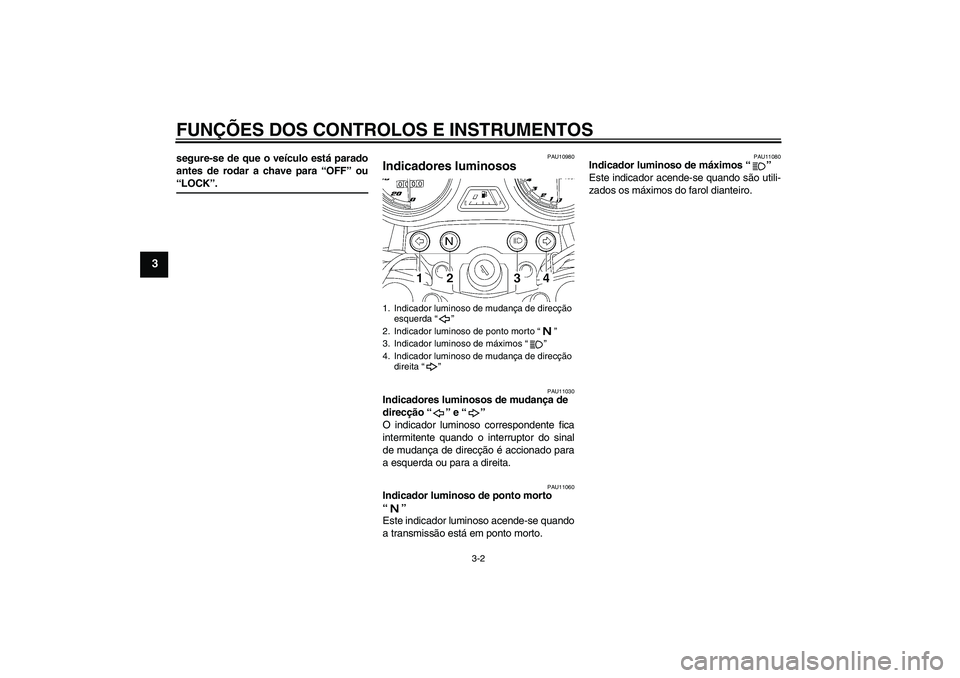

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
segure-se de que o veículo está parado
antes de rodar a chave para “OFF” ou“LOCK”.
PAU10980
Indicadores luminosos
PAU11030
Indicadores luminosos de mudança de
direcção “” e “”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11060
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
1. Indicador luminoso de mudança de direcção
esquerda “”
2. Indicador luminoso de ponto morto “”
3. Indicador luminoso de máximos “”
4. Indicador luminoso de mudança de direcção
direita “”
U3D9P0P0.book Page 2 Friday, December 24, 2004 8:50 AM
