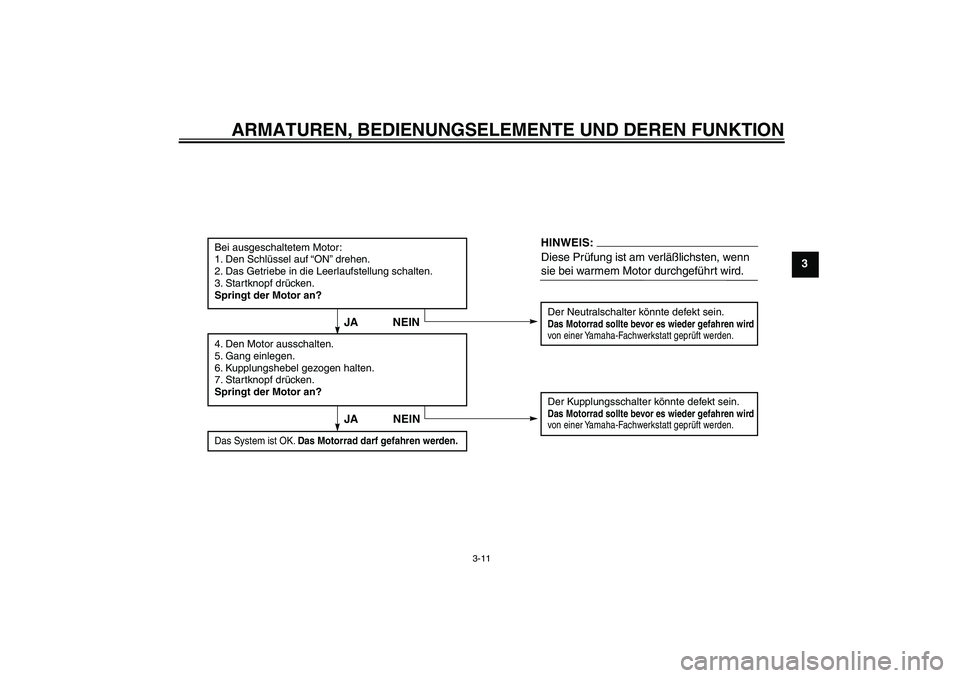

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
Bei ausgeschaltetem Motor:
1. Den Schlüssel auf “ON” drehen.
2. Das Getriebe in die Leerlaufstellung schalten.
3. Startknopf drücken.
Springt der Motor an?
Der Neutralschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahren wird
von einer Yamaha-Fachwerkstatt geprüft werden.

4. Den Motor ausschalten.
5. Gang einlegen.
6. Kupplungshebel gezogen halten.
7. Startknopf drücken.
Springt der Motor an?
Der Kupplungsschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahren wird
von einer Yamaha-Fachwerkstatt geprüft werden.

NEIN
HINWEI
S:
JA
Das System ist OK. Das Motorrad darf gefahren werden.
JA NEIN
Diese Prüfung ist am verläßlichsten, wenn
sie bei warmem Motor durchgeführt wird.
U3D9G0G0.book Page 11 Monday, December 27, 2004 10:34 AM

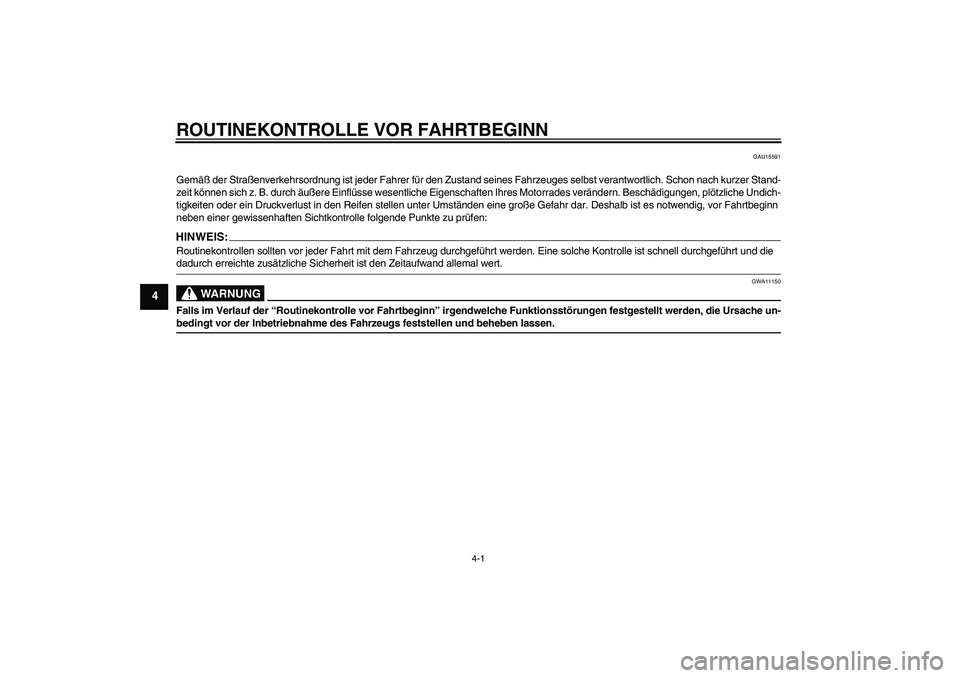

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15591
Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen, plötzliche Undich-
tigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn
neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Inbetriebnahme des Fahrzeugs feststellen und beheben lassen.U3D9G0G0.book Page 1 Monday, December 27, 2004 10:34 AM

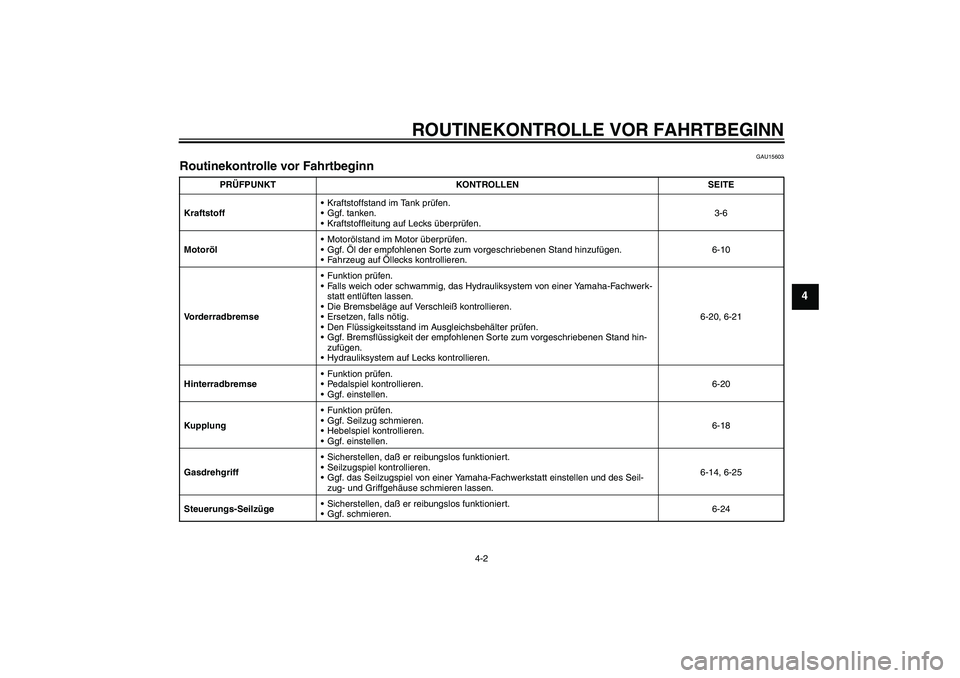

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15603
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-6
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-10
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-20, 6-21
HinterradbremseFunktion prüfen.
Pedalspiel kontrollieren.
Ggf. einstellen.6-20
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-18
GasdrehgriffSicherstellen, daß er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-14, 6-25
Steuerungs-SeilzügeSicherstellen, daß er reibungslos funktioniert.
Ggf. schmieren.6-24
U3D9G0G0.book Page 2 Monday, December 27, 2004 10:34 AM

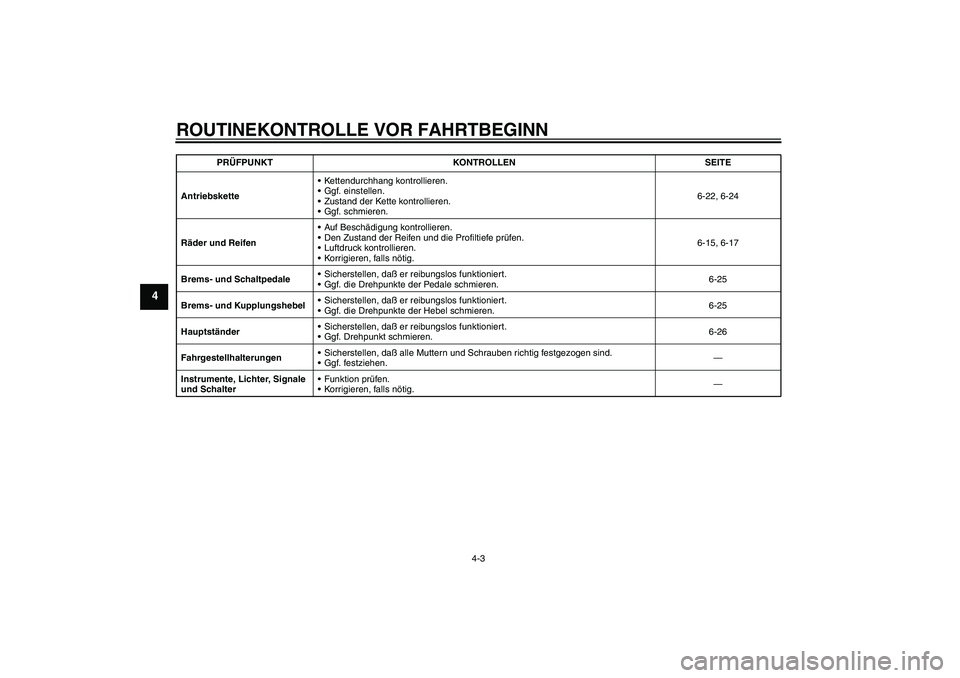

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-22, 6-24
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-15, 6-17
Brems- und SchaltpedaleSicherstellen, daß er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-25
Brems- und KupplungshebelSicherstellen, daß er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-25
HauptständerSicherstellen, daß er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-26
FahrgestellhalterungenSicherstellen, daß alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.— PRÜFPUNKT KONTROLLEN SEITE
U3D9G0G0.book Page 3 Monday, December 27, 2004 10:34 AM

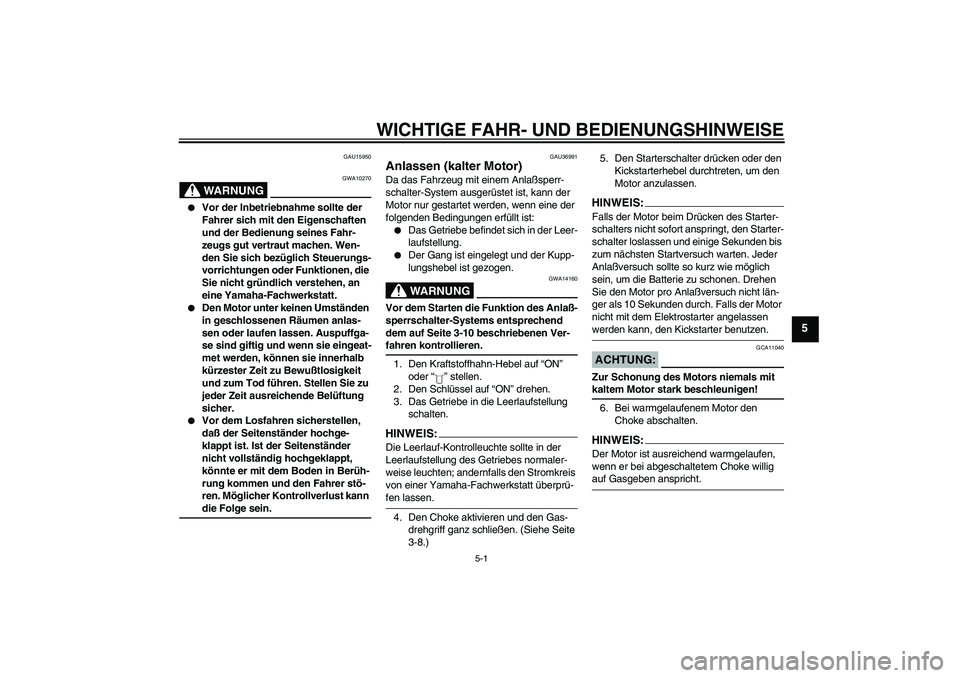

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15950
WARNUNG
GWA10270


Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewußtlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-
rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann die Folge sein.
GAU36991
Anlassen (kalter Motor) Da das Fahrzeug mit einem Anlaßsperr-
schalter-System ausgerüstet ist, kann der
Motor nur gestartet werden, wenn eine der
folgenden Bedingungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Der Gang ist eingelegt und der Kupp-
lungshebel ist gezogen.WARNUNG
GWA14160
Vor dem Starten die Funktion des Anlaß-
sperrschalter-Systems entsprechend
dem auf Seite 3-10 beschriebenen Ver-fahren kontrollieren.
1. Den Kraftstoffhahn-Hebel auf “ON”
oder “” stellen.
2. Den Schlüssel auf “ON” drehen.
3. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise leuchten; andernfalls den Stromkreis
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
3-8.)5. Den Starterschalter drücken oder den
Kickstarterhebel durchtreten, um den
Motor anzulassen.
HINWEIS:Falls der Motor beim Drücken des Starter-
schalters nicht sofort anspringt, den Starter-
schalter loslassen und einige Sekunden bis
zum nächsten Startversuch warten. Jeder
Anlaßversuch sollte so kurz wie möglich
sein, um die Batterie zu schonen. Drehen
Sie den Motor pro Anlaßversuch nicht län-
ger als 10 Sekunden durch. Falls der Motor
nicht mit dem Elektrostarter angelassen werden kann, den Kickstarter benutzen.ACHTUNG:
GCA11040
Zur Schonung des Motors niemals mit kaltem Motor stark beschleunigen!
6. Bei warmgelaufenem Motor den
Choke abschalten.HINWEIS:Der Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
U3D9G0G0.book Page 1 Monday, December 27, 2004 10:34 AM

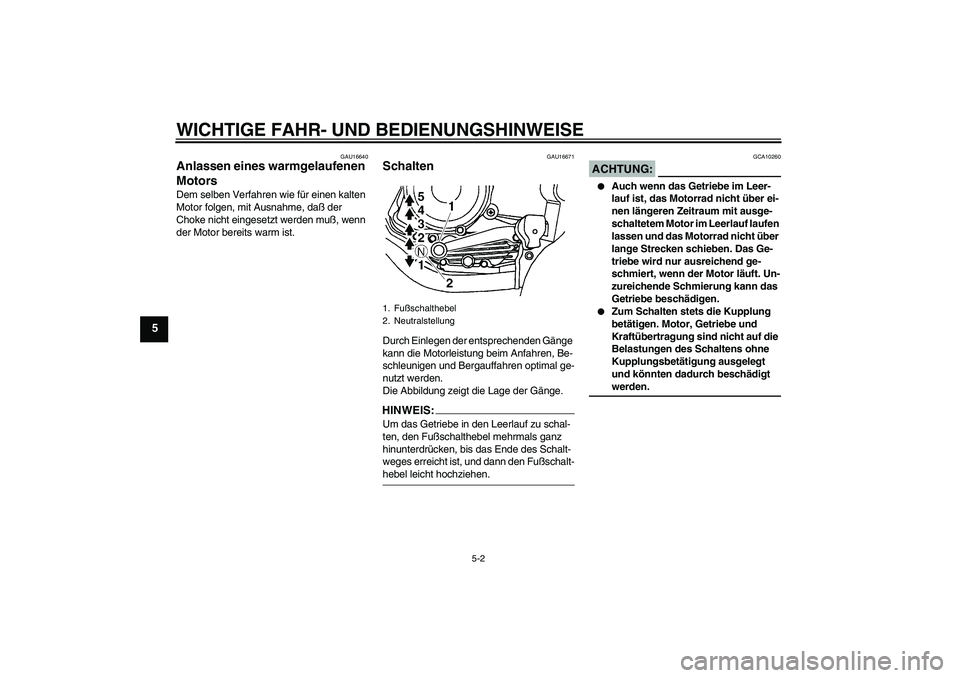

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
GAU16640
Anlassen eines warmgelaufenen
Motors Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, daß der
Choke nicht eingesetzt werden muß, wenn
der Motor bereits warm ist.
GAU16671
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEIS:Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den Fußschalt-hebel leicht hochziehen.
ACHTUNG:
GCA10260


Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt werden.
1. Fußschalthebel
2. Neutralstellung
U3D9G0G0.book Page 2 Monday, December 27, 2004 10:34 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16800
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Den Choke so früh wie möglich ab-
schalten.


Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU37250
0–500 km (0–300 mi)
Dauerdrehzahlen über 6000 U/min vermei-
den.
Nach jeweils einer Stunde Fahrzeit den Mo-
tor abstellen und eine Abkühlzeit von fünf
bis zehn Minuten einlegen.
Mit wechselnder Geschwindigkeit fahren.
Nicht ständig mit gleicher Gasgriffstellung
fahren.
500–1000 km (300–600 mi)
Dauerdrehzahlen über 7500 U/min vermei-
den.
Möglichst schaltfreudig fahren. Vollgasfah-
ren und Dauerdrehzahlen vermeiden.
ACHTUNG:
GCA10280
Nach den ersten 1000 km (600 mi) unbe-dingt das Motoröl wechseln.
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.ACHTUNG:
GCA10310


Drehzahlen im roten Bereich grund-
sätzlich vermeiden.


Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
U3D9G0G0.book Page 3 Monday, December 27, 2004 10:34 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU37200
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” oder “” stellen.
WARNUNG
GWA10310


Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, daß Kinder oder Fußgänger die
heißen Teile nicht versehentlich be-
rühren können.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
ACHTUNG:
GCA10380
Das warmgefahrene Fahrzeug niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von Gras
oder anderen leicht entzündbaren Stof-fen.U3D9G0G0.book Page 4 Monday, December 27, 2004 10:34 AM
