2006 YAMAHA YBR125 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

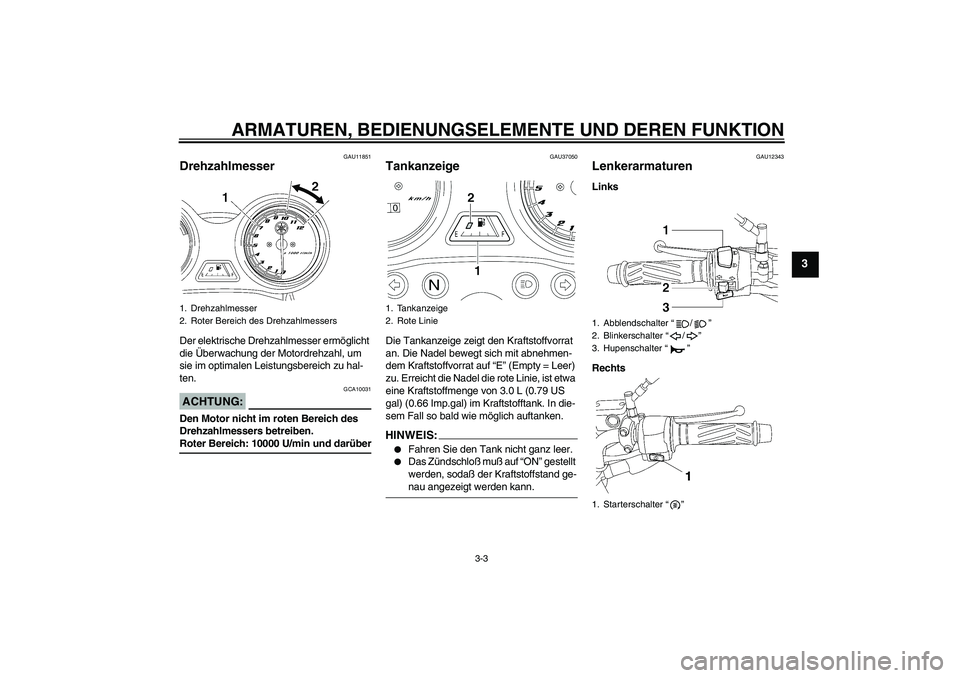

3-3
3
GAU11851
Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 10000 U/min und darüber
GAU37050
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (Empty = Leer)
zu. Erreicht die Nadel die rote Linie, ist etwa
eine Kraftstoffmenge von 3.0 L (0.79 US
gal) (0.66 Imp.gal) im Kraftstofftank. In die-
sem Fall so bald wie möglich auftanken.HINWEIS:

Fahren Sie den Tank nicht ganz leer.


Das Zündschloß muß auf “ON” gestellt
werden, sodaß der Kraftstoffstand ge-nau angezeigt werden kann.
GAU12343
Lenkerarmaturen Links
Rechts
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Tankanzeige
2. Rote Linie
1. Abblendschalter “/”
2. Blinkerschalter “/”
3. Hupenschalter “”
1. Starterschalter “”
U3D9G0G0.book Page 3 Monday, December 27, 2004 10:34 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

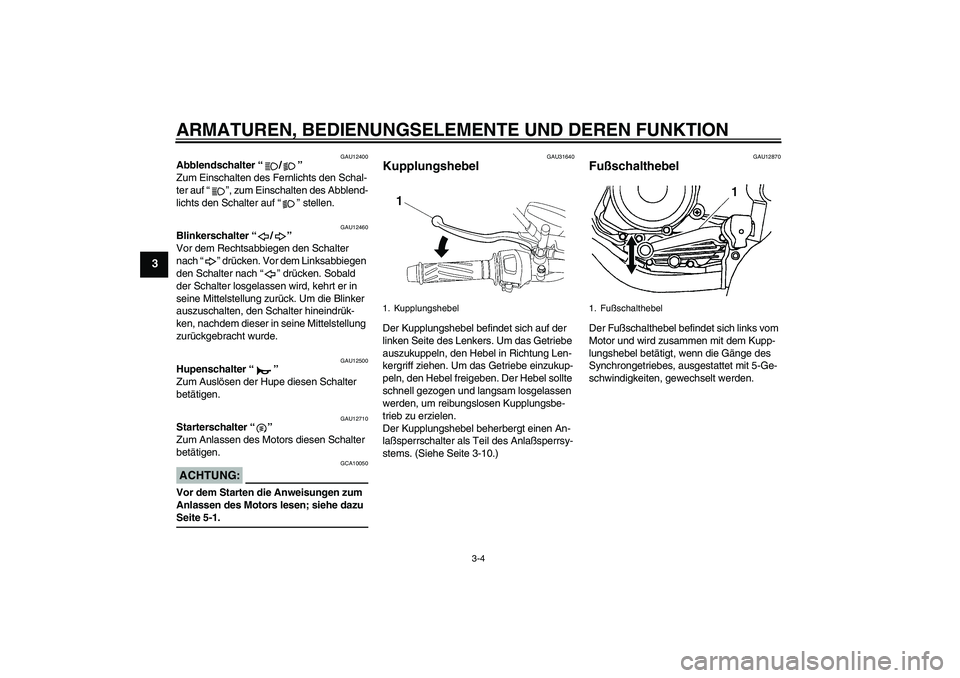

3-4
3
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU31640
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter als Teil des Anlaßsperrsy-
stems. (Siehe Seite 3-10.)
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1. Fußschalthebel
U3D9G0G0.book Page 4 Monday, December 27, 2004 10:34 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

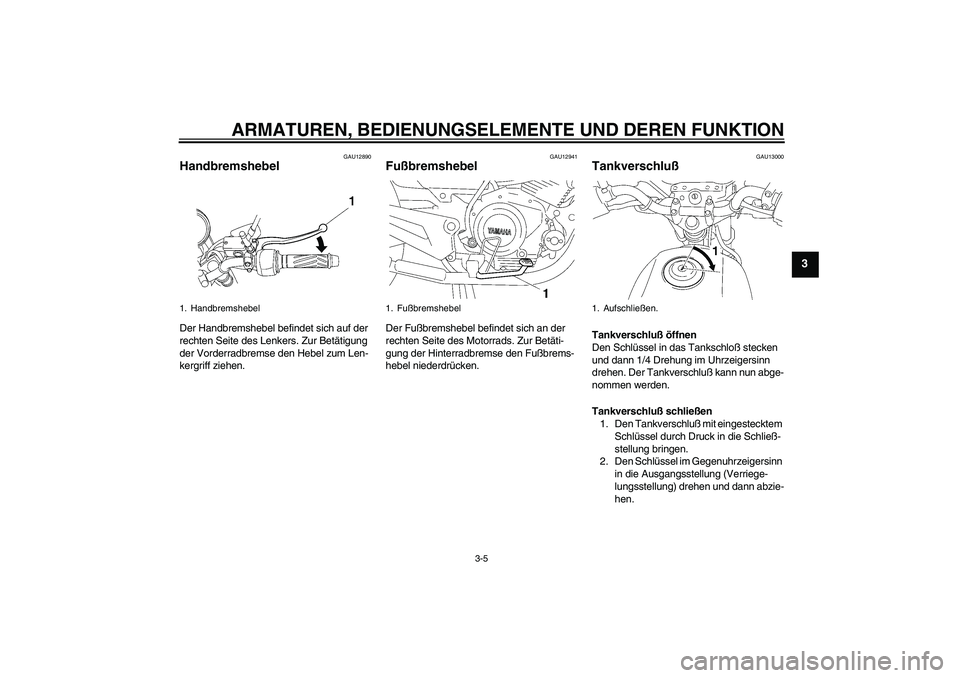

3-5
3
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13000
Tankverschluß Tankverschluß öffnen
Den Schlüssel in das Tankschloß stecken
und dann 1/4 Drehung im Uhrzeigersinn
drehen. Der Tankverschluß kann nun abge-
nommen werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Gegenuhrzeigersinn
in die Ausgangsstellung (Verriege-
lungsstellung) drehen und dann abzie-
hen.
1. Handbremshebel
1. Fußbremshebel
1. Aufschließen.
U3D9G0G0.book Page 5 Monday, December 27, 2004 10:34 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

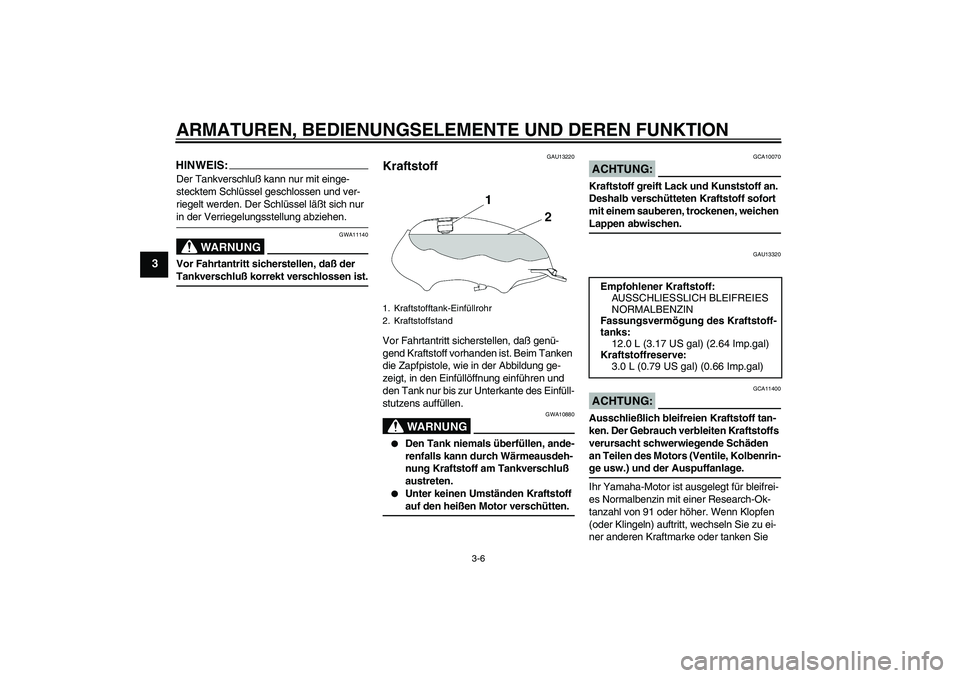

3-6
3
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11140
Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist.
GAU13220
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in den Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13320
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögung des Kraftstoff-
tanks:
12.0 L (3.17 US gal) (2.64 Imp.gal)
Kraftstoffreserve:
3.0 L (0.79 US gal) (0.66 Imp.gal)
U3D9G0G0.book Page 6 Monday, December 27, 2004 10:34 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

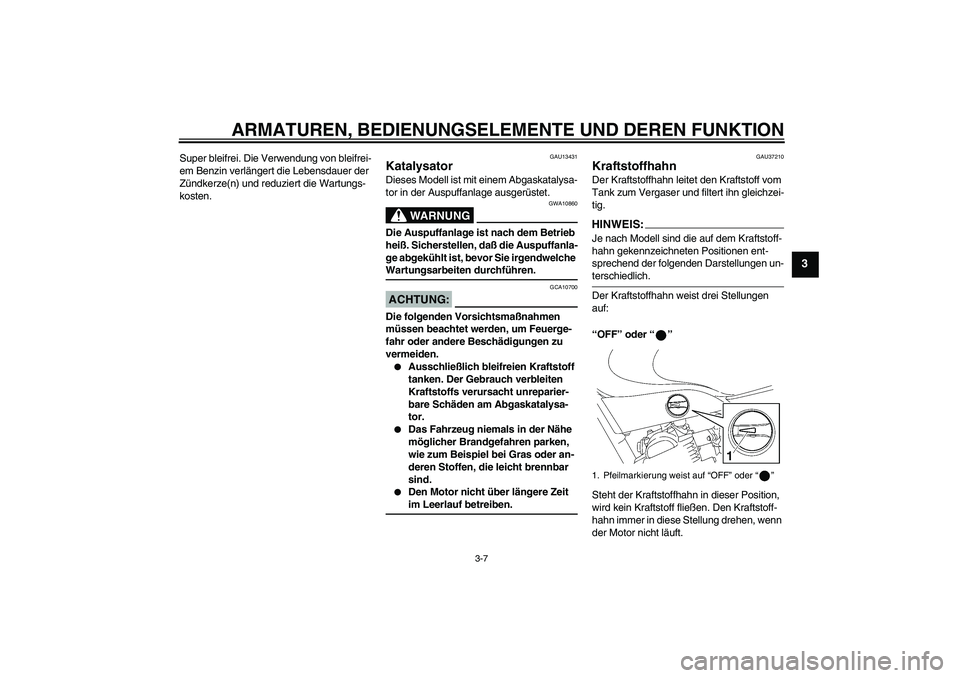

3-7
3
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13431
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, daß die Auspuffanla-
ge abgekühlt ist, bevor Sie irgendwelche Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU37210
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.HINWEI
S:
Je nach Modell sind die auf dem Kraftstoff-
hahn gekennzeichneten Positionen ent-
sprechend der folgenden Darstellungen un-terschiedlich.
Der Kraftstoffhahn weist drei Stellungen
auf:
“OFF” oder “”
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.1. Pfeilmarkierung weist auf “OFF” oder “”
U3D9G0G0.book Page 7 Monday, December 27, 2004 10:34 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

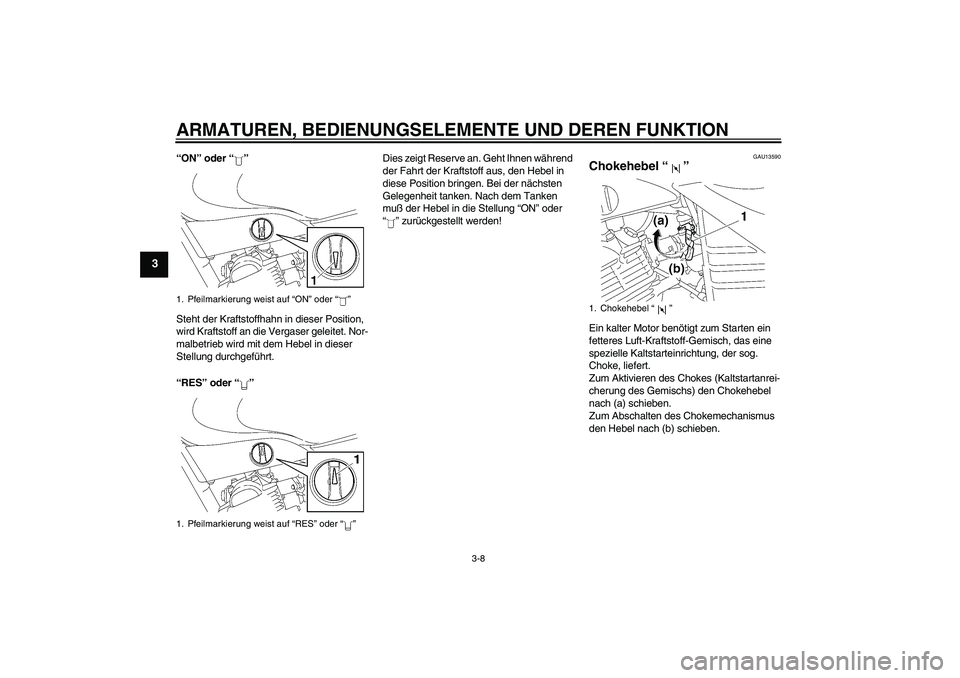

3-8
3
“ON” oder “”
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
“RES” oder “”Dies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muß der Hebel in die Stellung “ON” oder
“” zurückgestellt werden!
GAU13590
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
1. Pfeilmarkierung weist auf “ON” oder “”
1. Pfeilmarkierung weist auf “RES” oder “”
1. Chokehebel “”
U3D9G0G0.book Page 8 Monday, December 27, 2004 10:34 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

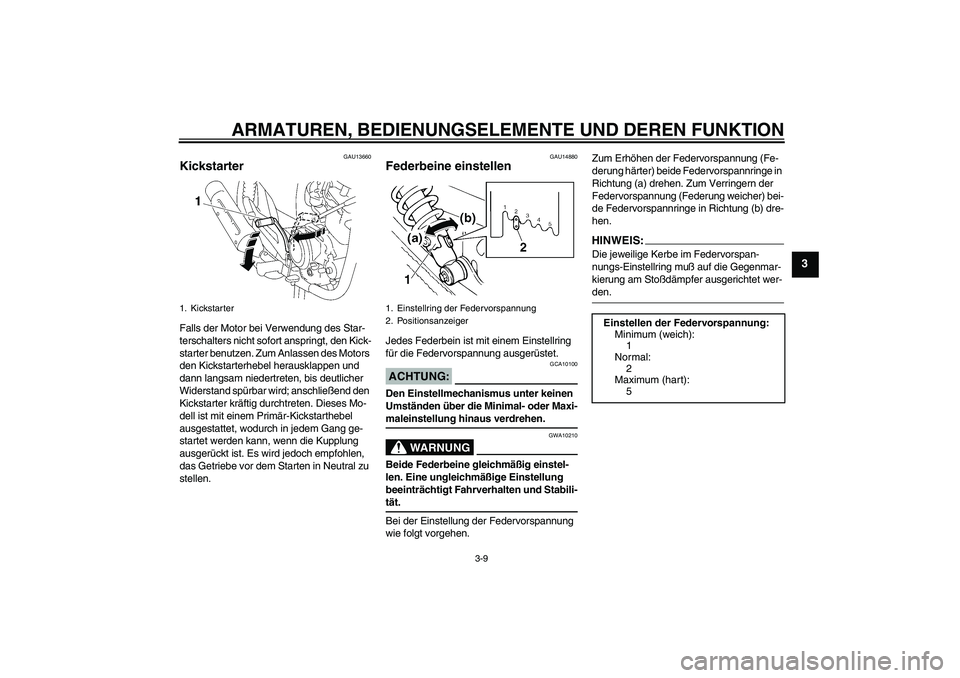

3-9
3
GAU13660
Kickstarter Falls der Motor bei Verwendung des Star-
terschalters nicht sofort anspringt, den Kick-
starter benutzen. Zum Anlassen des Motors
den Kickstarterhebel herausklappen und
dann langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend den
Kickstarter kräftig durchtreten. Dieses Mo-
dell ist mit einem Primär-Kickstarthebel
ausgestattet, wodurch in jedem Gang ge-
startet werden kann, wenn die Kupplung
ausgerückt ist. Es wird jedoch empfohlen,
das Getriebe vor dem Starten in Neutral zu
stellen.
GAU14880
Federbeine einstellen Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
WARNUNG
GWA10210
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-tät.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.
HINWEIS:Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muß auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-den.
1. Kickstarter
1. Einstellring der Federvorspannung
2. Positionsanzeiger
Einstellen der Federvorspannung:
Minimum (weich):
1
Normal:
2
Maximum (hart):
5
U3D9G0G0.book Page 9 Monday, December 27, 2004 10:34 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

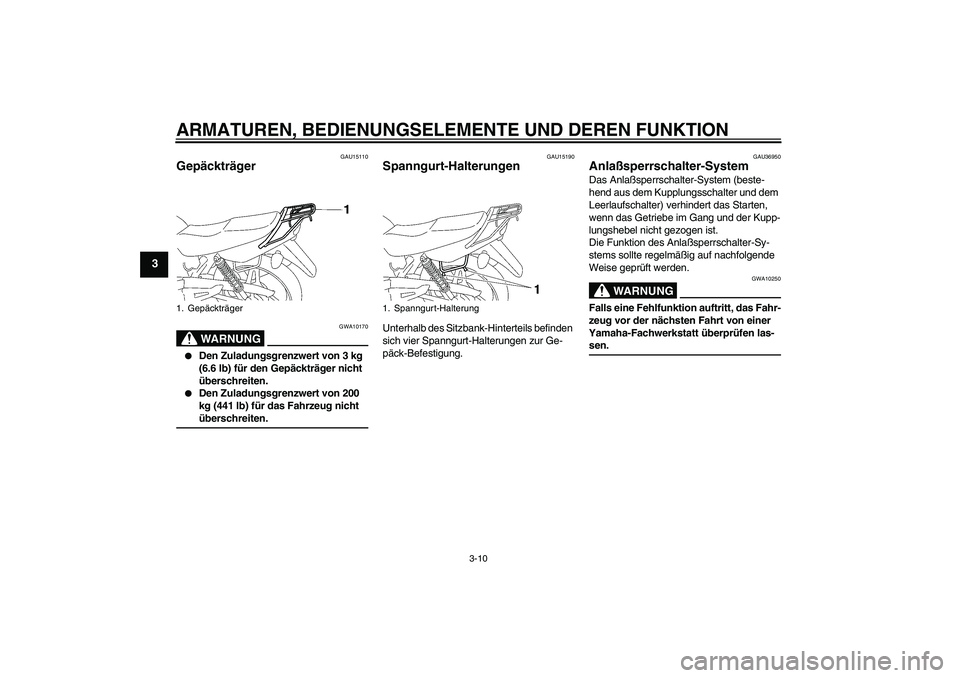

3-10
3
GAU15110
Gepäckträger
WARNUNG
GWA10170


Den Zuladungsgrenzwert von 3 kg
(6.6 lb) für den Gepäckträger nicht
überschreiten.


Den Zuladungsgrenzwert von 200
kg (441 lb) für das Fahrzeug nicht überschreiten.
GAU15190
Spanngurt-Halterungen Unterhalb des Sitzbank-Hinterteils befinden
sich vier Spanngurt-Halterungen zur Ge-
päck-Befestigung.
GAU36950
Anlaßsperrschalter-System Das Anlaßsperrschalter-System (beste-
hend aus dem Kupplungsschalter und dem
Leerlaufschalter) verhindert das Starten,
wenn das Getriebe im Gang und der Kupp-
lungshebel nicht gezogen ist.
Die Funktion des Anlaßsperrschalter-Sy-
stems sollte regelmäßig auf nachfolgende
Weise geprüft werden.
WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das Fahr-
zeug vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
1. Gepäckträger
1. Spanngurt-Halterung
chapter3 Page 10 Friday, January 7, 2005 3:33 PM
