2006 YAMAHA XMAX 250 Instructieboekje (in Dutch)

DAU23290

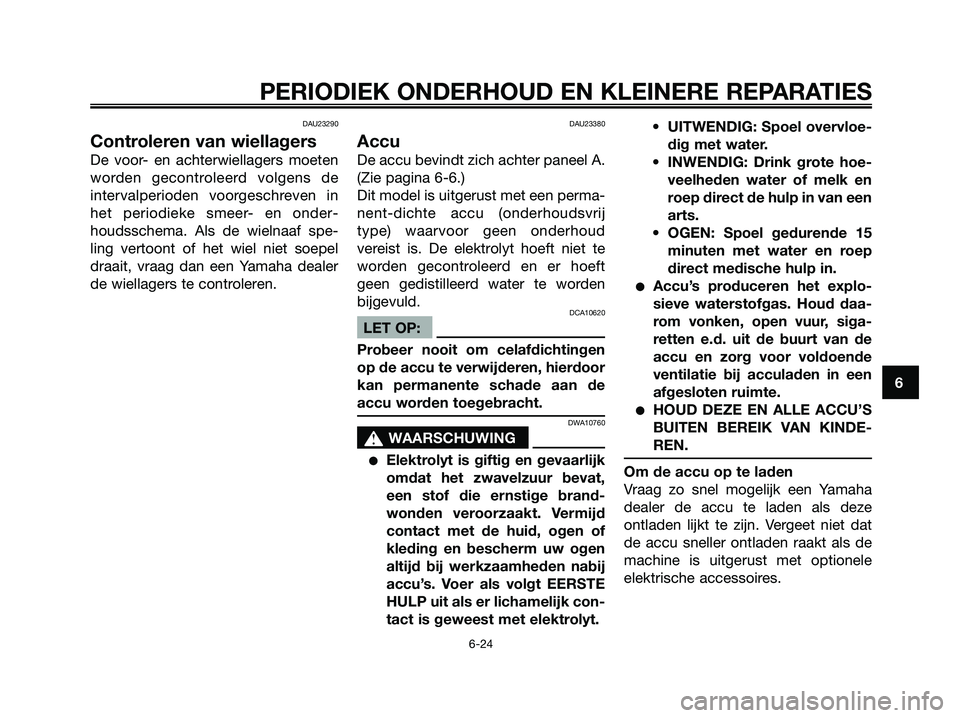

Controleren van wiellagers
De voor- en achterwiellagers moeten
worden gecontroleerd volgens de
intervalperioden voorgeschreven in
het periodieke smeer- en onder-
houdsschema. Als de wielnaaf spe-
ling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer
de wiellagers te controleren.
DAU23380
Accu
De accu bevindt zich achter paneel A.
(Zie pagina 6-6.)
Dit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij
type) waarvoor geen onderhoud
vereist is. De elektrolyt hoeft niet te
worden gecontroleerd en er hoeft
geen gedistilleerd water te worden
bijgevuld.
DCA10620
LET OP:
Probeer nooit om celafdichtingen
op de accu te verwijderen, hierdoor
kan permanente schade aan de
accu worden toegebracht.
DWA10760
s s
WAARSCHUWING
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat,
een stof die ernstige brand-
wonden veroorzaakt. Vermijd
contact met de huid, ogen of
kleding en bescherm uw ogen
altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.• UITWENDIG: Spoel overvloe-
dig met water.
• INWENDIG: Drink grote hoe-
veelheden water of melk en
roep direct de hulp in van een
arts.
• OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
Accu’s produceren het explo-
sieve waterstofgas. Houd daa-
rom vonken, open vuur, siga-
retten e.d. uit de buurt van de
accu en zorg voor voldoende
ventilatie bij acculaden in een
afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDE-
REN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha
dealer de accu te laden als deze
ontladen lijkt te zijn. Vergeet niet dat
de accu sneller ontladen raakt als de
machine is uitgerust met optionele
elektrische accessoires.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 65

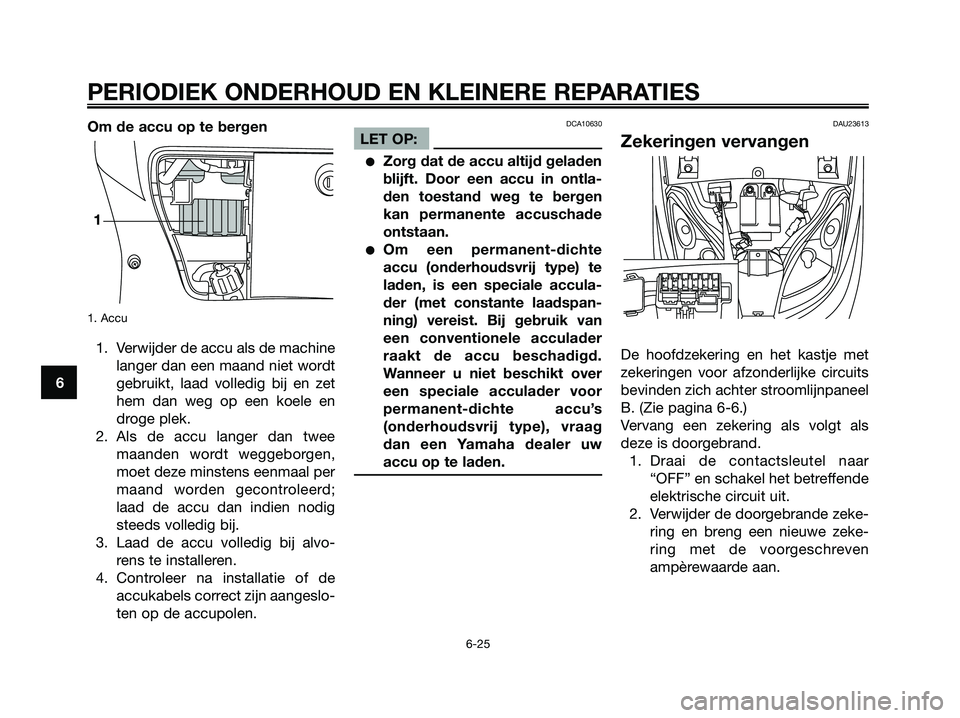

Om de accu op te bergen
1. Accu
1. Verwijder de accu als de machine
langer dan een maand niet wordt
gebruikt, laad volledig bij en zet
hem dan weg op een koele en
droge plek.
2. Als de accu langer dan twee
maanden wordt weggeborgen,
moet deze minstens eenmaal per
maand worden gecontroleerd;
laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvo-
rens te installeren.
4. Controleer na installatie of de
accukabels correct zijn aangeslo-
ten op de accupolen.
DCA10630
LET OP:
Zorg dat de accu altijd geladen
blijft. Door een accu in ontla-
den toestand weg te bergen
kan permanente accuschade
ontstaan.
Om een permanent-dichte
accu (onderhoudsvrij type) te
laden, is een speciale accula-
der (met constante laadspan-
ning) vereist. Bij gebruik van
een conventionele acculader
raakt de accu beschadigd.
Wanneer u niet beschikt over
een speciale acculader voor
permanent-dichte accu’s
(onderhoudsvrij type), vraag
dan een Yamaha dealer uw
accu op te laden.
DAU23613
Zekeringen vervangen
De hoofdzekering en het kastje met
zekeringen voor afzonderlijke circuits
bevinden zich achter stroomlijnpaneel
B. (Zie pagina 6-6.)
Vervang een zekering als volgt als
deze is doorgebrand.
1. Draai de contactsleutel naar
“OFF” en schakel het betreffende
elektrische circuit uit.
2. Verwijder de doorgebrande zeke-
ring en breng een nieuwe zeke-
ring met de voorgeschreven
ampèrewaarde aan.
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 66

DCA10640
LET OP:
Gebruik geen zekering met een
hoger ampèrage dan is voorgesch-
reven, om ernstige schade aan het
elektrisch systeem en mogelijk
brandgevaar te vermijden.
3. Draai de contactsleutel naar
“ON” en schakel het betreffendeelektrische circuit in om te zien of
de apparatuur werkt.
4. Als de zekering direct opnieuw
doorbrandt, vraag dan een
Yamaha dealer het elektrisch
systeem te controleren.
DAU23910
Koplampgloeilamp
vervangen
De koplampen op dit model hebben
halogeen gloeilampen. Vervang een
koplampgloeilamp als volgt als deze
is doorgebrand.
1. Verwijder het stroomlijnpaneel B.
(Zie pagina 6-6.)
2. Maak de koplampstekker los en
verwijder dan de gloeilampkap.
1. Afdekking gloeilampje koplamp voorin
3. Verwijder de gloeilamphouder
volgens de instructies hierna en
verwijder dan de defecte gloei-
lamp.
11

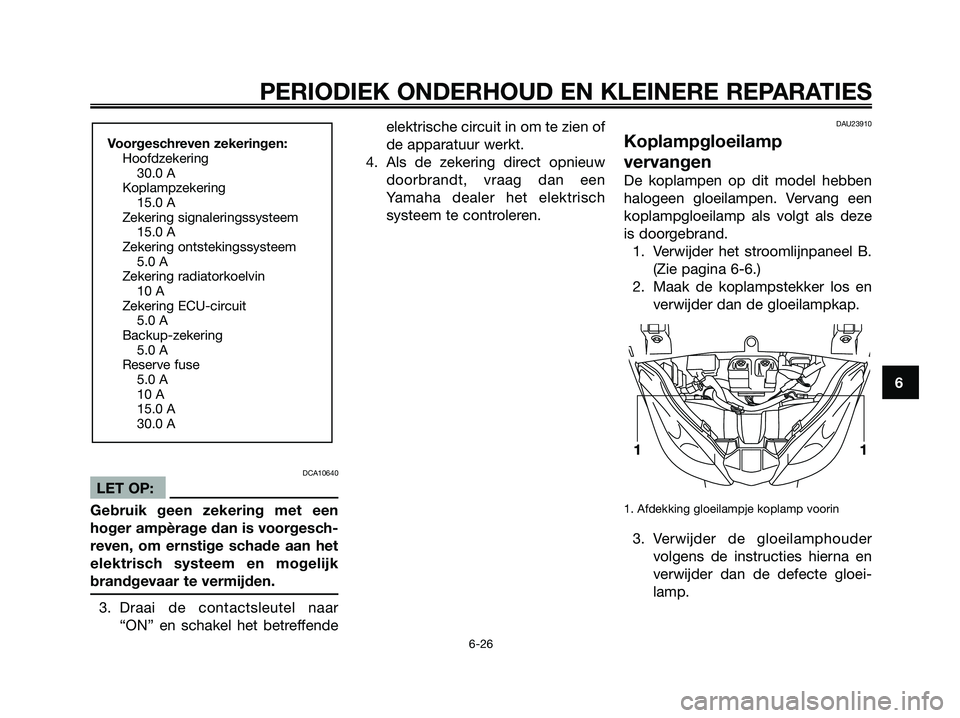

Voorgeschreven zekeringen:
Hoofdzekering
30.0 A
Koplampzekering
15.0 A
Zekering signaleringssysteem
15.0 A
Zekering ontstekingssysteem
5.0 A
Zekering radiatorkoelvin
10 A
Zekering ECU-circuit
5.0 A
Backup-zekering
5.0 A
Reserve fuse
5.0 A
10 A
15.0 A
30.0 A
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 67

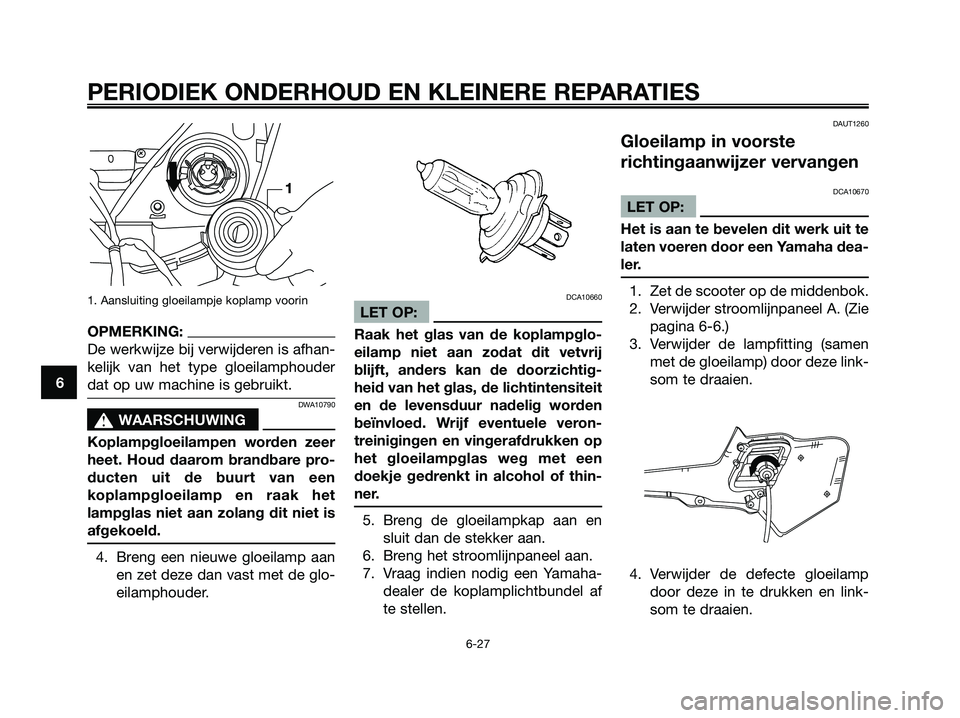

1. Aansluiting gloeilampje koplamp voorin
OPMERKING:
De werkwijze bij verwijderen is afhan-
kelijk van het type gloeilamphouder
dat op uw machine is gebruikt.
DWA10790
s s
WAARSCHUWING
Koplampgloeilampen worden zeer
heet. Houd daarom brandbare pro-
ducten uit de buurt van een
koplampgloeilamp en raak het
lampglas niet aan zolang dit niet is
afgekoeld.
4. Breng een nieuwe gloeilamp aan
en zet deze dan vast met de glo-
eilamphouder.
DCA10660
LET OP:
Raak het glas van de koplampglo-
eilamp niet aan zodat dit vetvrij
blijft, anders kan de doorzichtig-
heid van het glas, de lichtintensiteit
en de levensduur nadelig worden
beïnvloed. Wrijf eventuele veron-
treinigingen en vingerafdrukken op
het gloeilampglas weg met een
doekje gedrenkt in alcohol of thin-
ner.
5. Breng de gloeilampkap aan en
sluit dan de stekker aan.
6. Breng het stroomlijnpaneel aan.
7. Vraag indien nodig een Yamaha-
dealer de koplamplichtbundel af
te stellen.
DAUT1260
Gloeilamp in voorste
richtingaanwijzer vervangen
DCA10670
LET OP:
Het is aan te bevelen dit werk uit te
laten voeren door een Yamaha dea-
ler.
1. Zet de scooter op de middenbok.
2. Verwijder stroomlijnpaneel A. (Zie
pagina 6-6.)
3. Verwijder de lampfitting (samen
met de gloeilamp) door deze link-
som te draaien.
4. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 68

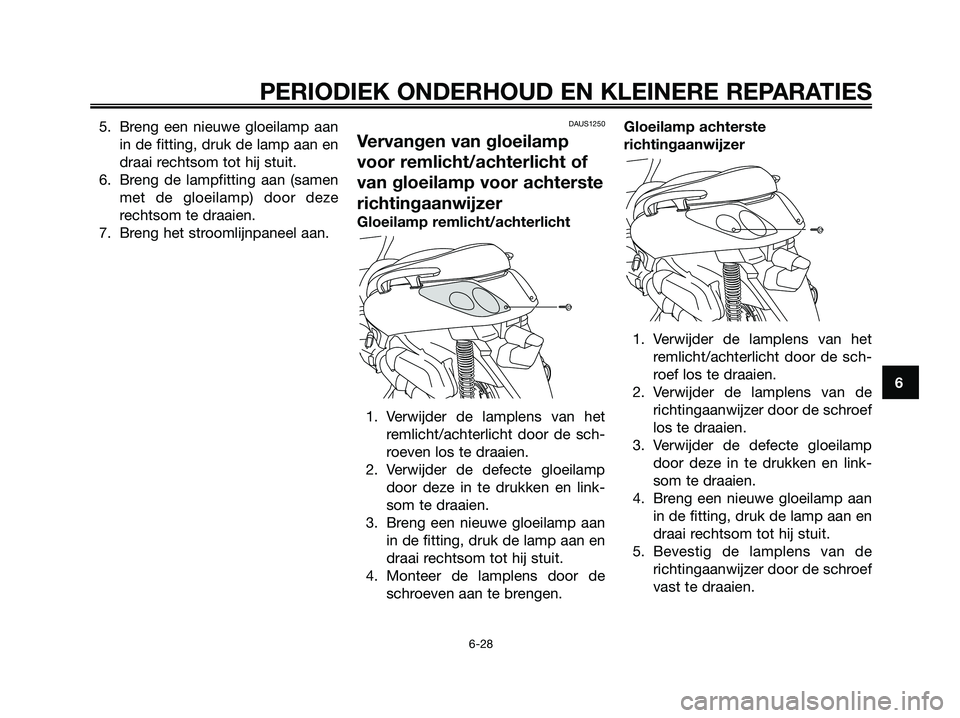

5. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
6. Breng de lampfitting aan (samen
met de gloeilamp) door deze
rechtsom te draaien.
7. Breng het stroomlijnpaneel aan.DAUS1250
Vervangen van gloeilamp
voor remlicht/achterlicht of
van gloeilamp voor achterste
richtingaanwijzer
Gloeilamp remlicht/achterlicht
1. Verwijder de lamplens van het
remlicht/achterlicht door de sch-
roeven los te draaien.
2. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
3. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
4. Monteer de lamplens door de
schroeven aan te brengen.Gloeilamp achterste
richtingaanwijzer
1. Verwijder de lamplens van het
remlicht/achterlicht door de sch-
roef los te draaien.
2. Verwijder de lamplens van de
richtingaanwijzer door de schroef
los te draaien.
3. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
4. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
5. Bevestig de lamplens van de
richtingaanwijzer door de schroef
vast te draaien.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 69

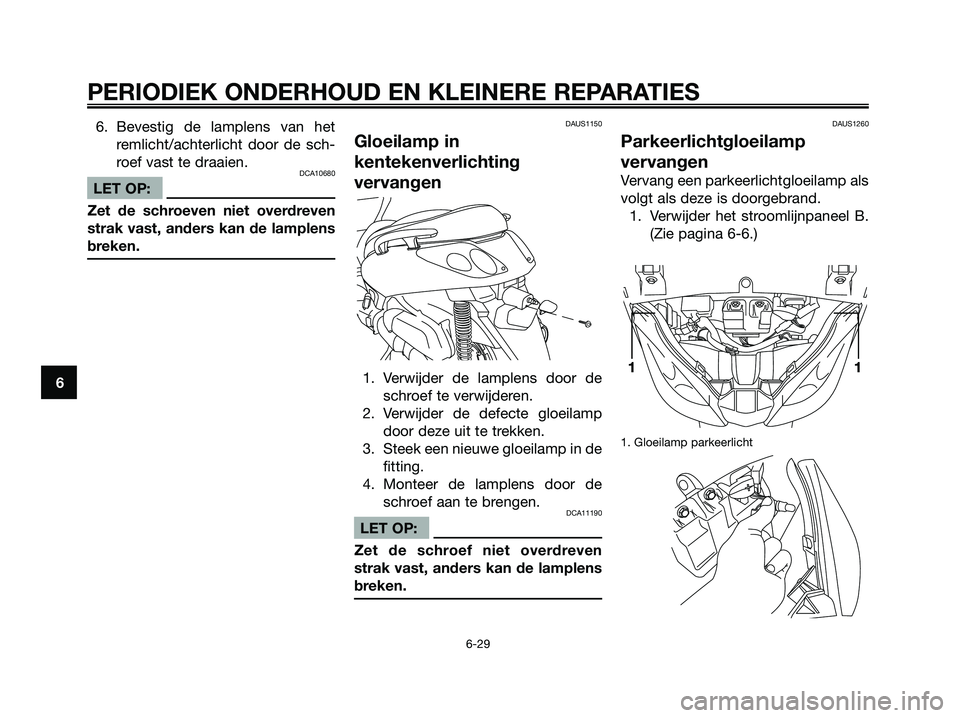

6. Bevestig de lamplens van het
remlicht/achterlicht door de sch-
roef vast te draaien.
DCA10680
LET OP:
Zet de schroeven niet overdreven
strak vast, anders kan de lamplens
breken.
DAUS1150
Gloeilamp in
kentekenverlichting
vervangen
1. Verwijder de lamplens door de
schroef te verwijderen.
2. Verwijder de defecte gloeilamp
door deze uit te trekken.
3. Steek een nieuwe gloeilamp in de
fitting.
4. Monteer de lamplens door de
schroef aan te brengen.
DCA11190
LET OP:
Zet de schroef niet overdreven
strak vast, anders kan de lamplens
breken.
DAUS1260
Parkeerlichtgloeilamp
vervangen
Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder het stroomlijnpaneel B.
(Zie pagina 6-6.)
1. Gloeilamp parkeerlicht
11
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 70

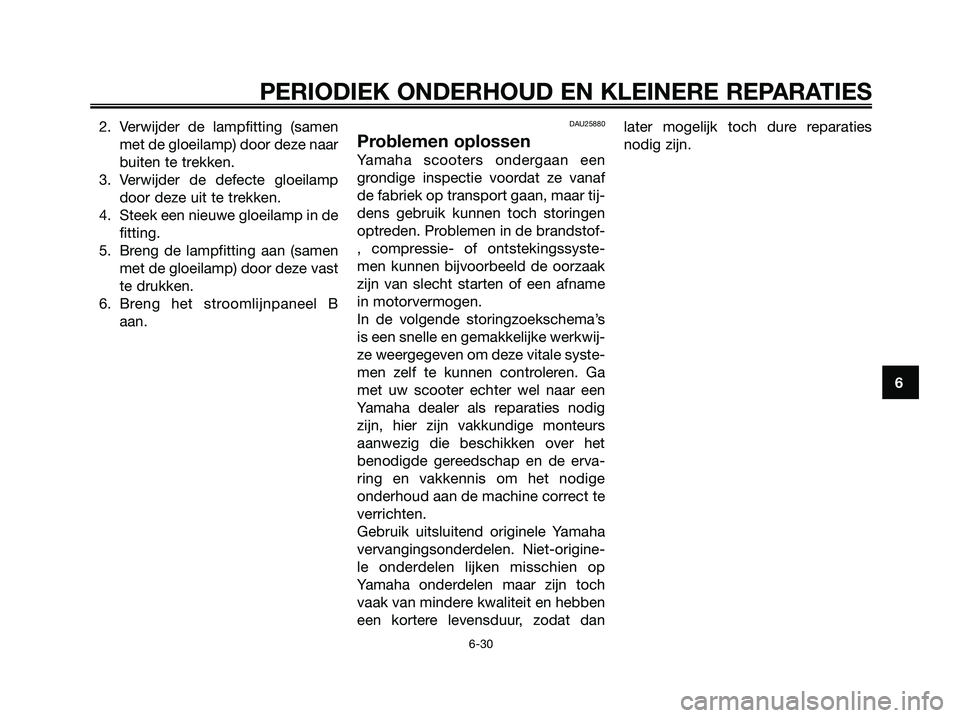

2. Verwijder de lampfitting (samen
met de gloeilamp) door deze naar
buiten te trekken.
3. Verwijder de defecte gloeilamp
door deze uit te trekken.
4. Steek een nieuwe gloeilamp in de
fitting.
5. Breng de lampfitting aan (samen
met de gloeilamp) door deze vast
te drukken.
6. Breng het stroomlijnpaneel B
aan.DAU25880
Problemen oplossen
Yamaha scooters ondergaan een
grondige inspectie voordat ze vanaf
de fabriek op transport gaan, maar tij-
dens gebruik kunnen toch storingen
optreden. Problemen in de brandstof-
, compressie- of ontstekingssyste-
men kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname
in motorvermogen.
In de volgende storingzoekschema’s
is een snelle en gemakkelijke werkwij-
ze weergegeven om deze vitale syste-
men zelf te kunnen controleren. Ga
met uw scooter echter wel naar een
Yamaha dealer als reparaties nodig
zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het
benodigde gereedschap en de erva-
ring en vakkennis om het nodige
onderhoud aan de machine correct te
verrichten.
Gebruik uitsluitend originele Yamaha
vervangingsonderdelen. Niet-origine-
le onderdelen lijken misschien op
Yamaha onderdelen maar zijn toch
vaak van mindere kwaliteit en hebben
een kortere levensduur, zodat danlater mogelijk toch dure reparaties
nodig zijn.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 71

DAU25921

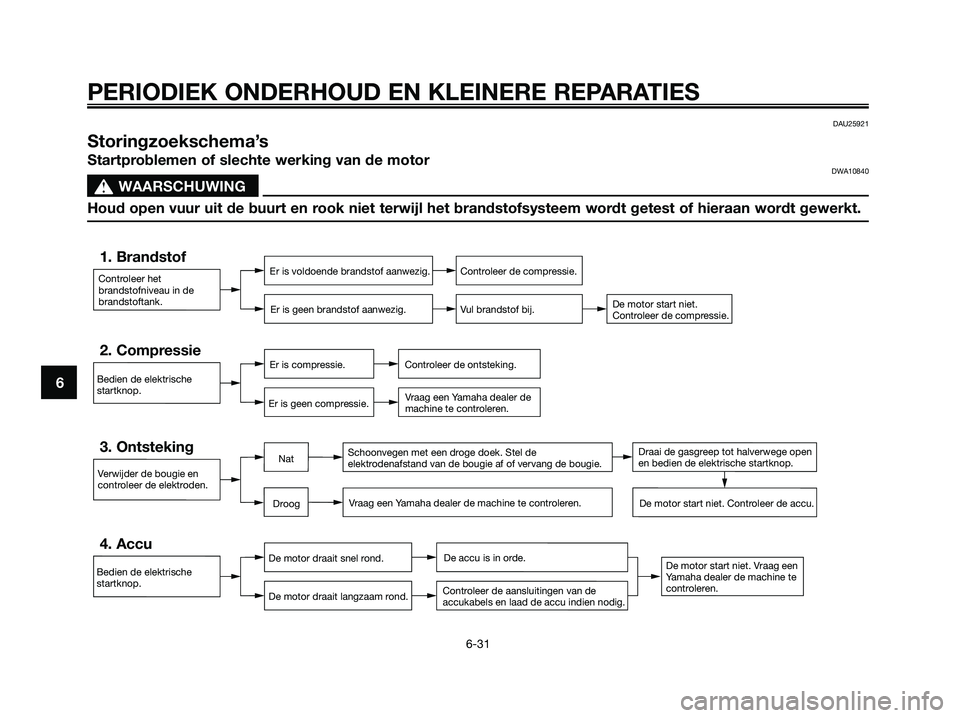

Storingzoekschema’s
Startproblemen of slechte werking van de motorDWA10840
s s
WAARSCHUWING
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
Controleer het
brandstofniveau in de
brandstoftank.
1. BrandstofEr is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.
2. CompressieEr is compressie.
Er is geen compressie.Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.
3. OntstekingSchoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.
4. AccuDe motor draait snel rond.
De motor draait langzaam rond.De accu is in orde.
Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
Droog
NatDraai de gasgreep tot halverwege open
en bedien de elektrische startknop.
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 72
