Claxonschakelaar “a”
Druk deze schakelaar in om een cla-
xonsignaal te geven.
DAU12720
Startknop “g”
Druk met de zijstandaard omhoog op
deze knop terwijl u de voor- of achte-
rrem bekrachtigt om de motor te star-
ten met de startmotor.
DCA10050
LET OP:
Zie pagina 5-1 voor startinstructies
voordat u de motor start.
DAUM1990
Schakelaar alarmverlichting “ ”,
“h”
Met de contactsleutel in de stand
“ON” zet u deze schakelaar op “ ”
voor het inschakelen van de alarmver-
lichting (gelijktijdig knipperen van alle
richtingaanwijzers). Zet deze schake-
laar op “h” en draai de sleutel naar
“OFF” om de alarmverlichting uit te
schakelen.
OPMERKING:
Zelfs wanneer u de sleutel draait van
“ON” naar “OFF” met ingeschakelde
alarmverlichting, blijft deze verlichting
knipperen, ongeacht de stand van de
schakelaar van de alarmverlichting.
Als u de alarmverlichting wilt uitscha-
kelen, moet u de sleutel in de stand
“ON” zetten en de schakelaar van de
alarmverlichting in de stand “h”.
De alarmverlichting wordt gebruikt in
een noodgeval of om andere verke-
ersdeelnemers te waarschuwen als
uw scooter stilstaat in een mogelijk
gevaarlijke verkeerssituatie.
DCA10060
LET OP:
Gebruik de alarmverlichting niet
gedurende langere tijd, anders kan
de accu ontladen raken.
DAU12900
Voorremhendel
1. Voorremhendel
De voorremhendel bevindt zich aan
de rechterstuurgreep. Trek deze hen-
del naar het stuur toe om de voorrem
te bekrachtigen.
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 25
Page 26 of 86
DAU12950

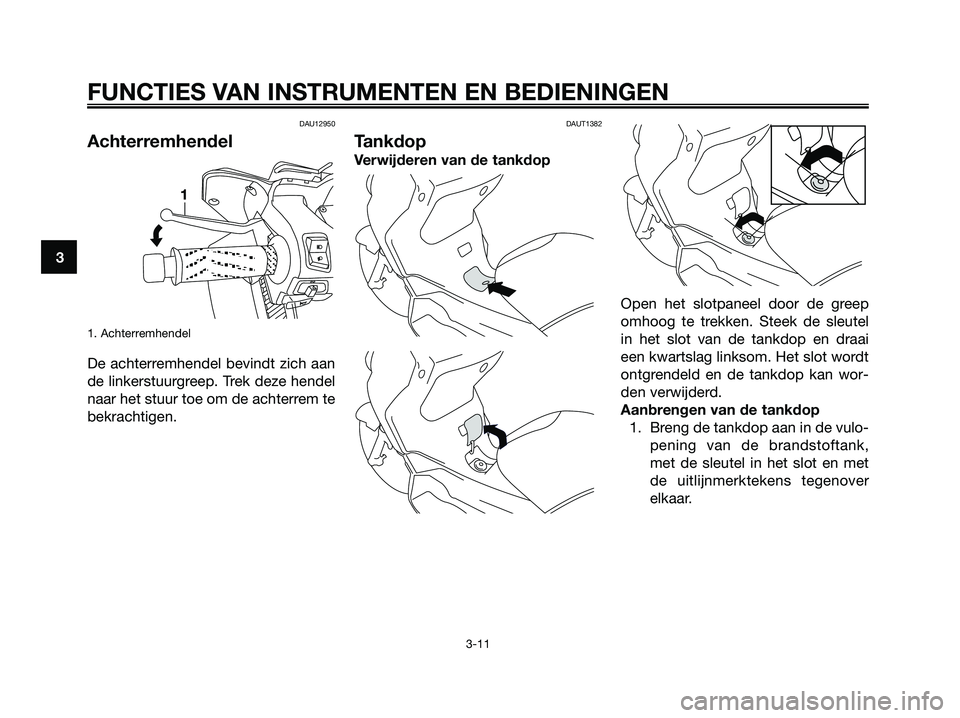

Achterremhendel
1. Achterremhendel
De achterremhendel bevindt zich aan
de linkerstuurgreep. Trek deze hendel
naar het stuur toe om de achterrem te
bekrachtigen.
DAUT1382
Tankdop
Verwijderen van de tankdop
Open het slotpaneel door de greep
omhoog te trekken. Steek de sleutel
in het slot van de tankdop en draai
een kwartslag linksom. Het slot wordt
ontgrendeld en de tankdop kan wor-
den verwijderd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulo-
pening van de brandstoftank,
met de sleutel in het slot en met
de uitlijnmerktekens tegenover
elkaar.
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 26
Page 27 of 86
2. Draai de sleutel rechtsom naar de
oorspronkelijke positie en neem
hem dan uit.
OPMERKING:
De tankdop kan alleen worden aange-
bracht met de sleutel in het slot.
Bovendien kan de sleutel niet worden
uitgenomen als de tankdop niet
correct aangebracht en vergrendeld
is.
3. Sluit het paneel.DWA11260
s s
WAARSCHUWING
Controleer voor u gaat rijden of de
tankdop correct is aangebracht en
vergrendeld.
DAU13230

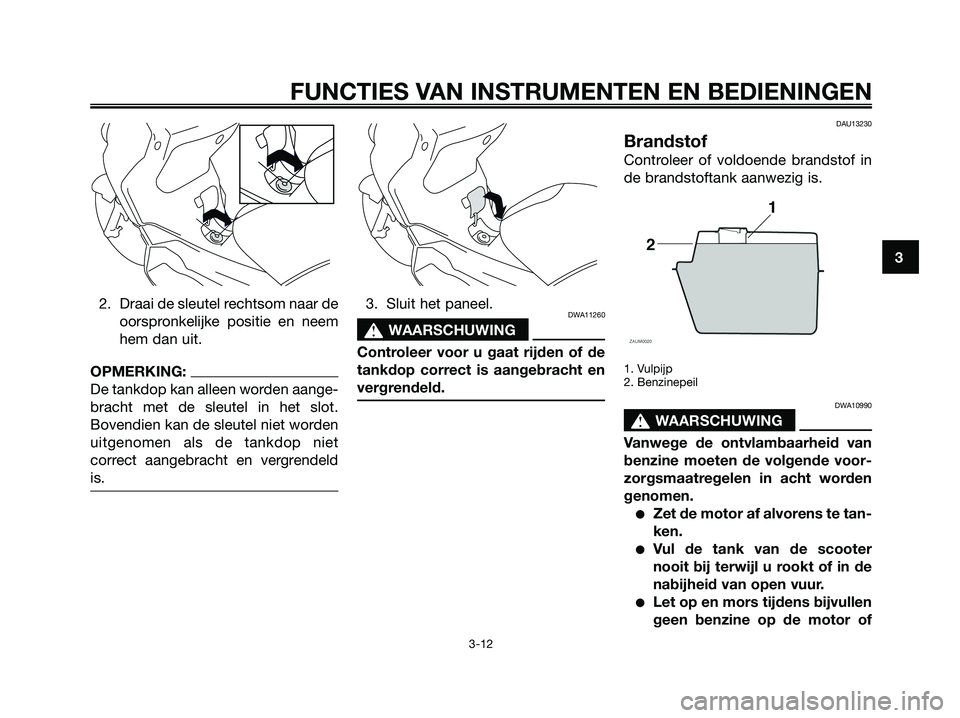

Brandstof
Controleer of voldoende brandstof in
de brandstoftank aanwezig is.
1. Vulpijp
2. Benzinepeil
DWA10990
s s
WAARSCHUWING
Vanwege de ontvlambaarheid van
benzine moeten de volgende voor-
zorgsmaatregelen in acht worden
genomen.
Zet de motor af alvorens te tan-
ken.
Vul de tank van de scooter
nooit bij terwijl u rookt of in de
nabijheid van open vuur.
Let op en mors tijdens bijvullen
geen benzine op de motor of
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 27
Page 28 of 86

de uitlaatdemper als deze
direct na gebruik nog heet zijn.
Veeg eventuele op motor of
uitlaatdemper gemorste benzi-
ne af alvorens te starten.
DCA10070
LET OP:
Veeg gemorste brandstof direct af
met een schone, droge en zachte
doek, de brandstof kan immers
schade toebrengen aan de lak of
aan kunststof onderdelen.
DAU33500DCA11400
LET OP:

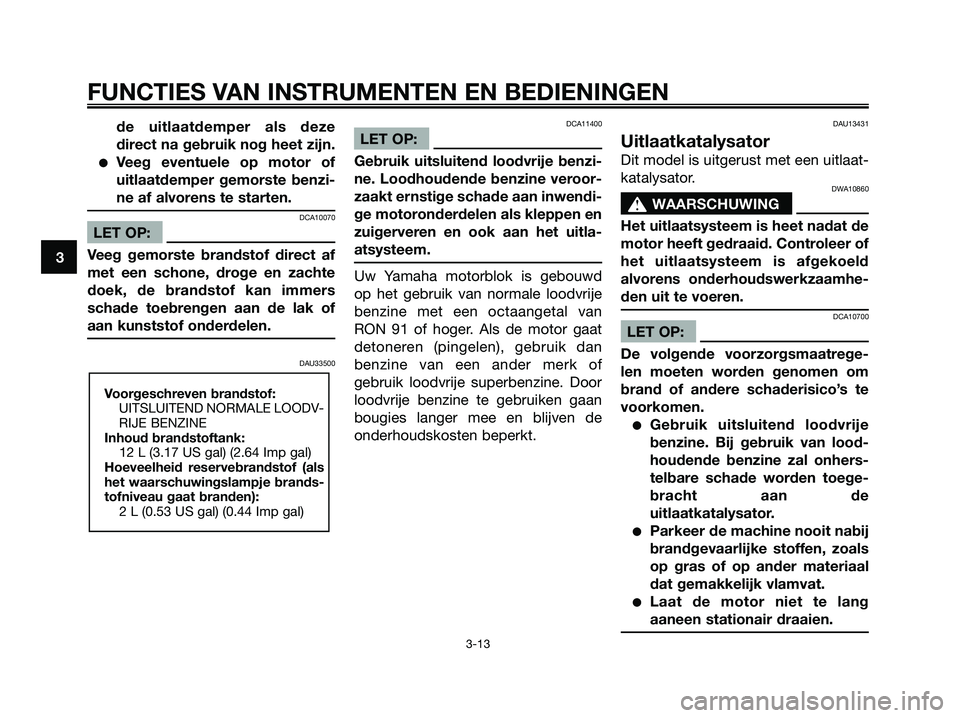

Gebruik uitsluitend loodvrije benzi-
ne. Loodhoudende benzine veroor-
zaakt ernstige schade aan inwendi-
ge motoronderdelen als kleppen en
zuigerveren en ook aan het uitla-
atsysteem.
Uw Yamaha motorblok is gebouwd
op het gebruik van normale loodvrije
benzine met een octaangetal van
RON 91 of hoger. Als de motor gaat
detoneren (pingelen), gebruik dan
benzine van een ander merk of
gebruik loodvrije superbenzine. Door
loodvrije benzine te gebruiken gaan
bougies langer mee en blijven de
onderhoudskosten beperkt.
DAU13431
Uitlaatkatalysator
Dit model is uitgerust met een uitlaat-
katalysator.
DWA10860
s s
WAARSCHUWING
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Controleer of
het uitlaatsysteem is afgekoeld
alvorens onderhoudswerkzaamhe-
den uit te voeren.
DCA10700
LET OP:
De volgende voorzorgsmaatrege-
len moeten worden genomen om
brand of andere schaderisico’s te
voorkomen.
Gebruik uitsluitend loodvrije
benzine. Bij gebruik van lood-
houdende benzine zal onhers-
telbare schade worden toege-
bracht aan de
uitlaatkatalysator.
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals
op gras of op ander materiaal
dat gemakkelijk vlamvat.
Laat de motor niet te lang
aaneen stationair draaien.
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOODV-
RIJE BENZINE
Inhoud brandstoftank:
12 L (3.17 US gal) (2.64 Imp gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brands-
tofniveau gaat branden):
2 L (0.53 US gal) (0.44 Imp gal)
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 28
Page 29 of 86
DAU13932

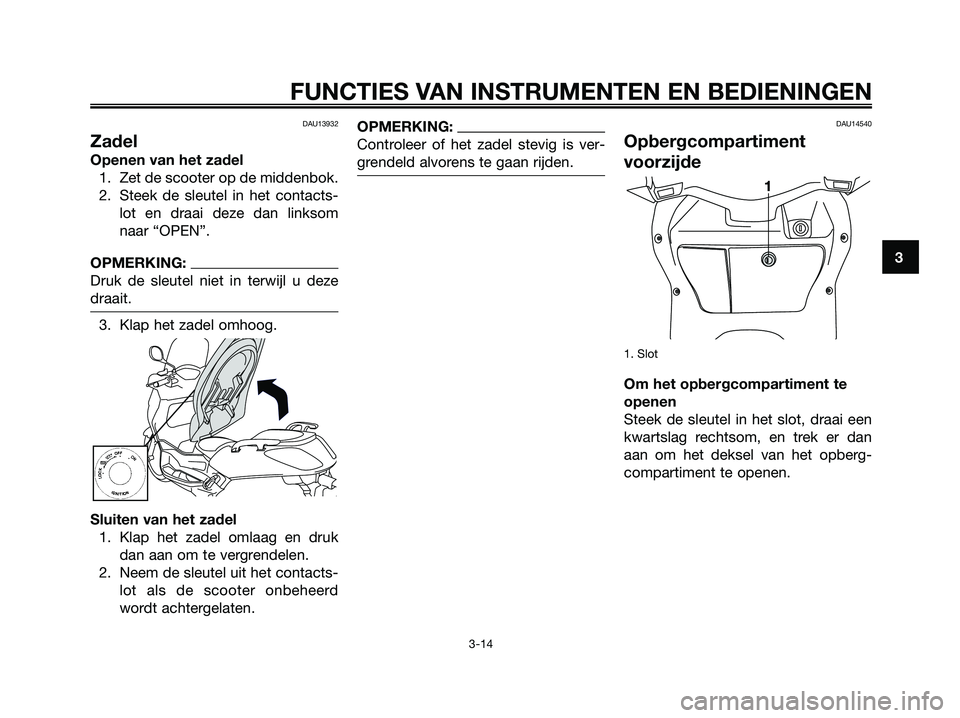

Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contacts-
lot en draai deze dan linksom
naar “OPEN”.
OPMERKING:
Druk de sleutel niet in terwijl u deze
draait.
3. Klap het zadel omhoog.
Sluiten van het zadel
1. Klap het zadel omlaag en druk
dan aan om te vergrendelen.
2. Neem de sleutel uit het contacts-
lot als de scooter onbeheerd
wordt achtergelaten.
OPMERKING:
Controleer of het zadel stevig is ver-
grendeld alvorens te gaan rijden.DAU14540
Opbergcompartiment
voorzijde
1. Slot
Om het opbergcompartiment te
openen
Steek de sleutel in het slot, draai een
kwartslag rechtsom, en trek er dan
aan om het deksel van het opberg-
compartiment te openen.
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 29
Page 30 of 86

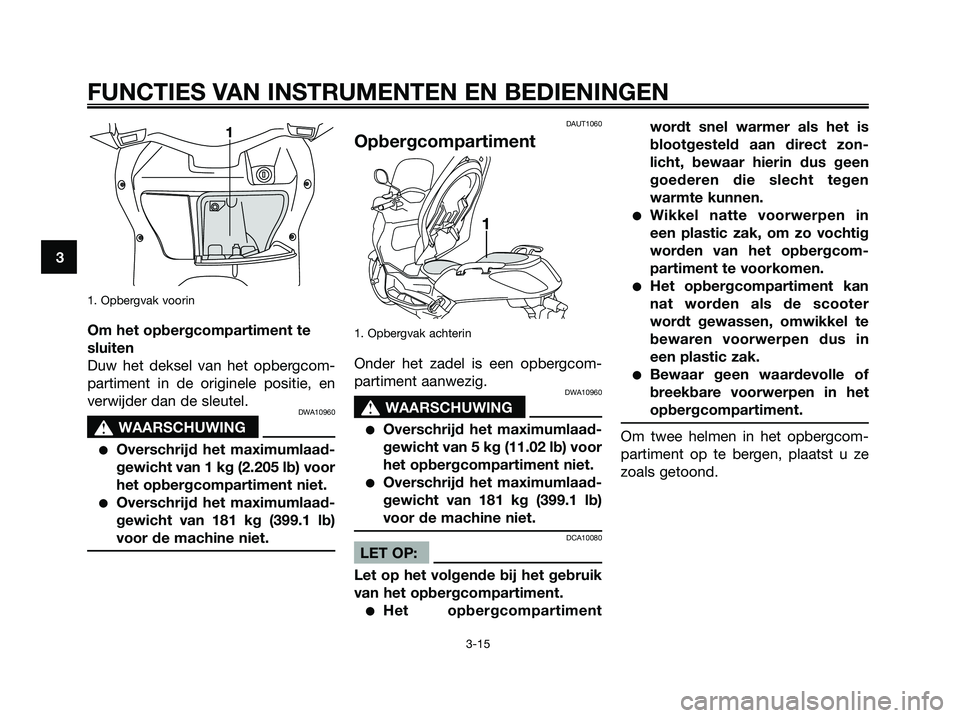

1. Opbergvak voorin
Om het opbergcompartiment te
sluiten
Duw het deksel van het opbergcom-
partiment in de originele positie, en
verwijder dan de sleutel.
DWA10960
s s
WAARSCHUWING
Overschrijd het maximumlaad-
gewicht van 1 kg (2.205 lb) voor
het opbergcompartiment niet.
Overschrijd het maximumlaad-
gewicht van 181 kg (399.1 lb)
voor de machine niet.
DAUT1060
Opbergcompartiment
1. Opbergvak achterin
Onder het zadel is een opbergcom-
partiment aanwezig.
DWA10960
s s
WAARSCHUWING
Overschrijd het maximumlaad-
gewicht van 5 kg (11.02 lb) voor
het opbergcompartiment niet.
Overschrijd het maximumlaad-
gewicht van 181 kg (399.1 lb)
voor de machine niet.
DCA10080
LET OP:
Let op het volgende bij het gebruik
van het opbergcompartiment.
Het opbergcompartimentwordt snel warmer als het is
blootgesteld aan direct zon-
licht, bewaar hierin dus geen
goederen die slecht tegen
warmte kunnen.
Wikkel natte voorwerpen in
een plastic zak, om zo vochtig
worden van het opbergcom-
partiment te voorkomen.
Het opbergcompartiment kan
nat worden als de scooter
wordt gewassen, omwikkel te
bewaren voorwerpen dus in
een plastic zak.
Bewaar geen waardevolle of
breekbare voorwerpen in het
opbergcompartiment.
Om twee helmen in het opbergcom-
partiment op te bergen, plaatst u ze
zoals getoond.
1
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 30
Page 31 of 86

OPMERKING:
Sommige helmen kunnen vanwe-
ge hun grootte of vorm niet wor-
den weggeborgen in het opberg-
compartiment.
Laat uw scooter niet onbeheerd
achter met het zadel open.
DAU14890

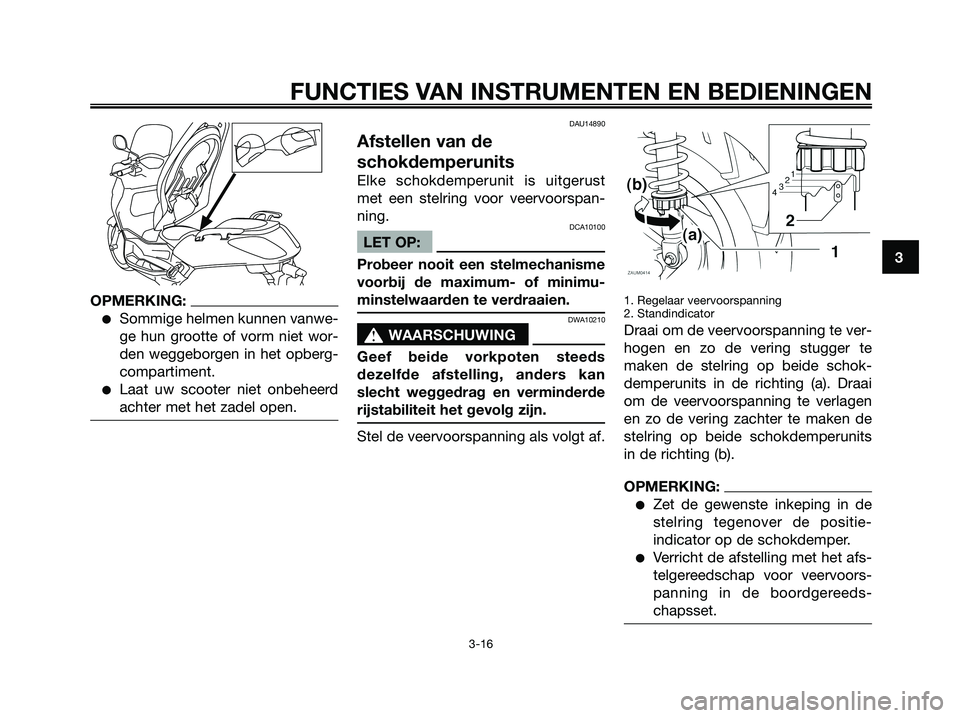

Afstellen van de
schokdemperunits
Elke schokdemperunit is uitgerust
met een stelring voor veervoorspan-
ning.
DCA10100
LET OP:
Probeer nooit een stelmechanisme
voorbij de maximum- of minimu-
minstelwaarden te verdraaien.
DWA10210
s s
WAARSCHUWING
Geef beide vorkpoten steeds
dezelfde afstelling, anders kan
slecht weggedrag en verminderde
rijstabiliteit het gevolg zijn.
Stel de veervoorspanning als volgt af.
1. Regelaar veervoorspanning
2. Standindicator
Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te
maken de stelring op beide schok-
demperunits in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring op beide schokdemperunits
in de richting (b).
OPMERKING:
Zet de gewenste inkeping in de
stelring tegenover de positie-
indicator op de schokdemper.
Verricht de afstelling met het afs-
telgereedschap voor veervoors-
panning in de boordgereeds-
chapsset.
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 31
Page 32 of 86

DAU15301

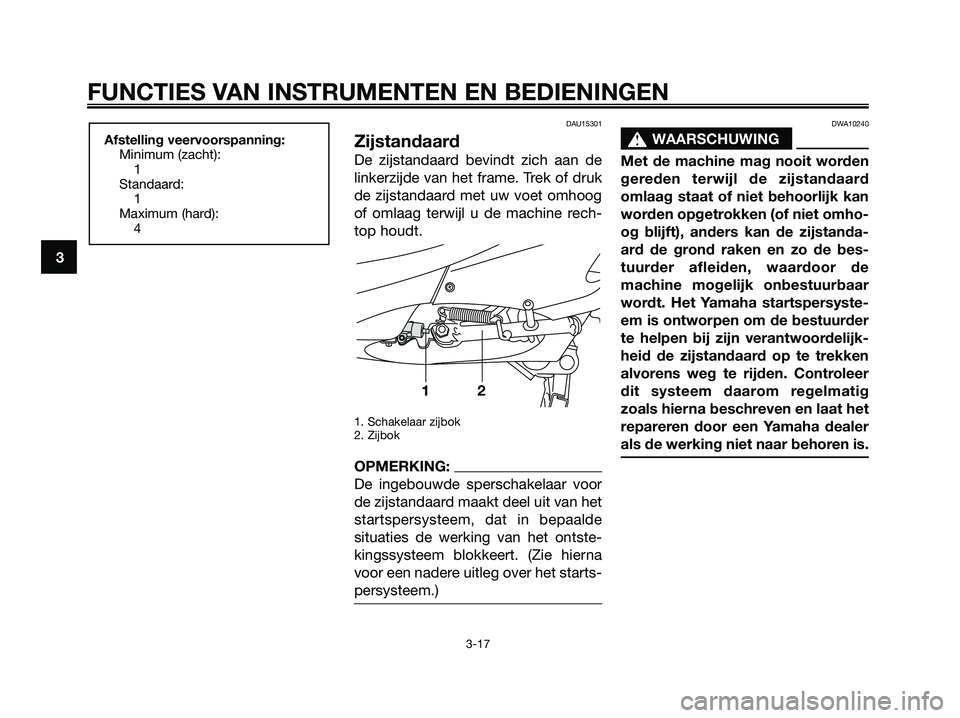

Zijstandaard
De zijstandaard bevindt zich aan de
linkerzijde van het frame. Trek of druk
de zijstandaard met uw voet omhoog
of omlaag terwijl u de machine rech-
top houdt.
1. Schakelaar zijbok
2. Zijbok
OPMERKING:
De ingebouwde sperschakelaar voor
de zijstandaard maakt deel uit van het
startspersysteem, dat in bepaalde
situaties de werking van het ontste-
kingssysteem blokkeert. (Zie hierna
voor een nadere uitleg over het starts-
persysteem.)
DWA10240
s s
WAARSCHUWING
Met de machine mag nooit worden
gereden terwijl de zijstandaard
omlaag staat of niet behoorlijk kan
worden opgetrokken (of niet omho-
og blijft), anders kan de zijstanda-
ard de grond raken en zo de bes-
tuurder afleiden, waardoor de
machine mogelijk onbestuurbaar
wordt. Het Yamaha startspersyste-
em is ontworpen om de bestuurder
te helpen bij zijn verantwoordelijk-
heid de zijstandaard op te trekken
alvorens weg te rijden. Controleer
dit systeem daarom regelmatig
zoals hierna beschreven en laat het
repareren door een Yamaha dealer
als de werking niet naar behoren is.
12
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
1
Maximum (hard):
4
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 32
