2006 YAMAHA XMAX 250 Instructieboekje (in Dutch)

DAU21870

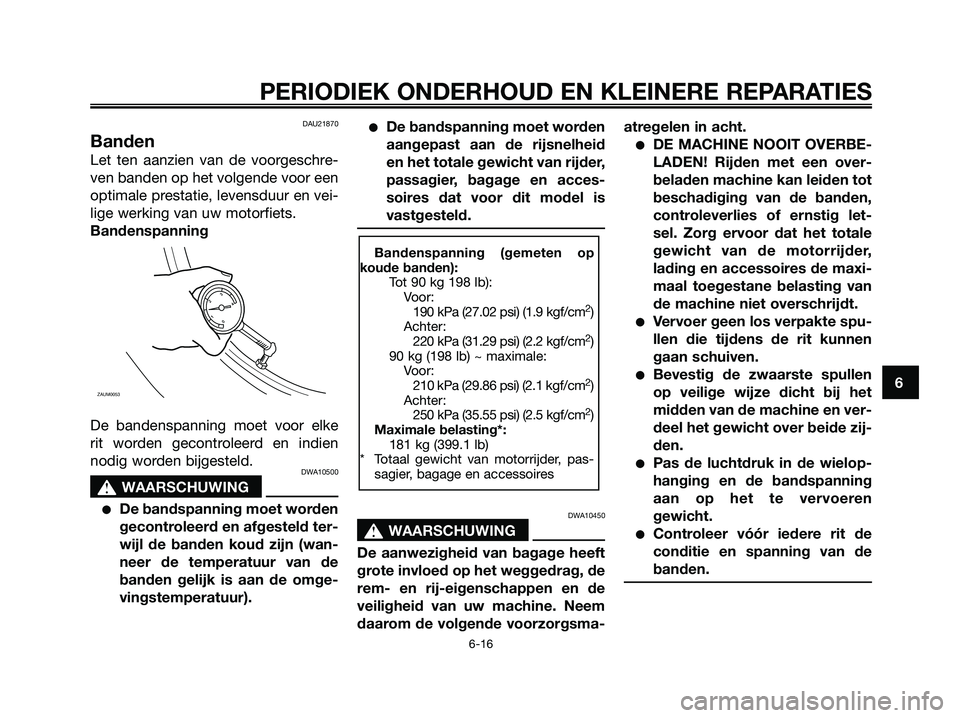

Banden
Let ten aanzien van de voorgeschre-
ven banden op het volgende voor een
optimale prestatie, levensduur en vei-
lige werking van uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke
rit worden gecontroleerd en indien
nodig worden bijgesteld.
DWA10500
s s
WAARSCHUWING
De bandspanning moet worden
gecontroleerd en afgesteld ter-
wijl de banden koud zijn (wan-
neer de temperatuur van de
banden gelijk is aan de omge-
vingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid
en het totale gewicht van rijder,
passagier, bagage en acces-
soires dat voor dit model is
vastgesteld.
DWA10450
s s
WAARSCHUWING
De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en de
veiligheid van uw machine. Neem
daarom de volgende voorzorgsma-atregelen in acht.
DE MACHINE NOOIT OVERBE-
LADEN! Rijden met een over-
beladen machine kan leiden tot
beschadiging van de banden,
controleverlies of ernstig let-
sel. Zorg ervoor dat het totale
gewicht van de motorrijder,
lading en accessoires de maxi-
maal toegestane belasting van
de machine niet overschrijdt.
Vervoer geen los verpakte spu-
llen die tijdens de rit kunnen
gaan schuiven.
Bevestig de zwaarste spullen
op veilige wijze dicht bij het
midden van de machine en ver-
deel het gewicht over beide zij-
den.
Pas de luchtdruk in de wielop-
hanging en de bandspanning
aan op het te vervoeren
gewicht.
Controleer vóór iedere rit de
conditie en spanning van de
banden.
Bandenspanning (gemeten op
koude banden):
Tot 90 kg 198 lb):
Voor:
190 kPa (27.02 psi) (1.9 kgf/cm
2)
Achter:
220 kPa (31.29 psi) (2.2 kgf/cm
2)
90 kg (198 lb) ~ maximale:
Voor:
210 kPa (29.86 psi) (2.1 kgf/cm
2)
Achter:
250 kPa (35.55 psi) (2.5 kgf/cm
2)
Maximale belasting*:
181 kg (399.1 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires
ZAUM00536
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 57

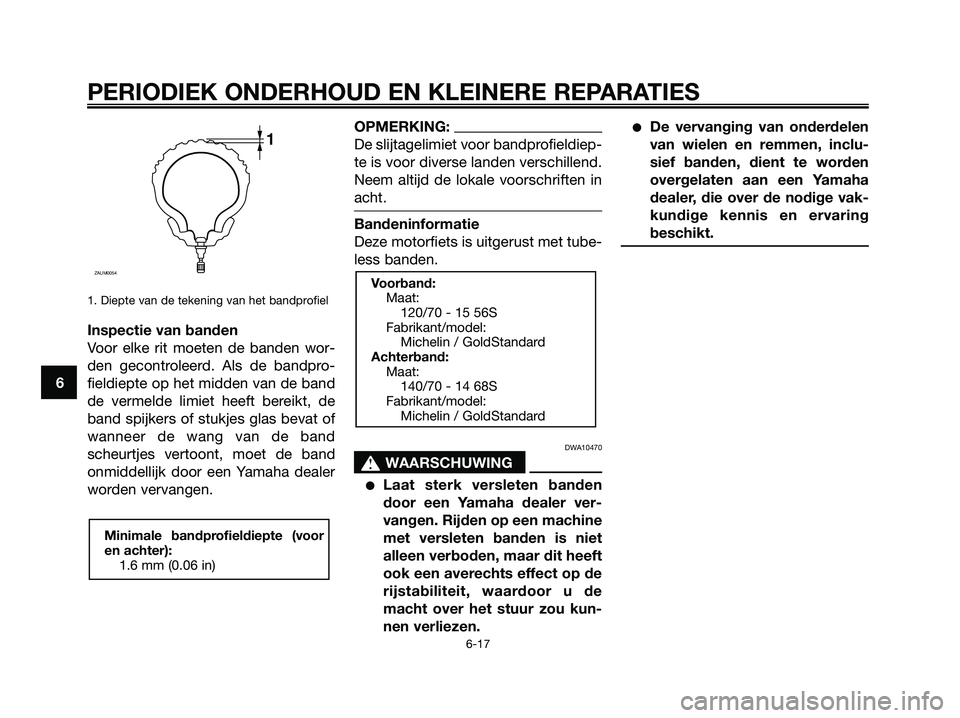

1. Diepte van de tekening van het bandprofiel
Inspectie van banden
Voor elke rit moeten de banden wor-
den gecontroleerd. Als de bandpro-
fieldiepte op het midden van de band
de vermelde limiet heeft bereikt, de
band spijkers of stukjes glas bevat of
wanneer de wang van de band
scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer
worden vervangen.
OPMERKING:
De slijtagelimiet voor bandprofieldiep-
te is voor diverse landen verschillend.
Neem altijd de lokale voorschriften in
acht.
Bandeninformatie
Deze motorfiets is uitgerust met tube-
less banden.
DWA10470
s s
WAARSCHUWING
Laat sterk versleten banden
door een Yamaha dealer ver-
vangen. Rijden op een machine
met versleten banden is niet
alleen verboden, maar dit heeft
ook een averechts effect op de
rijstabiliteit, waardoor u de
macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen
van wielen en remmen, inclu-
sief banden, dient te worden
overgelaten aan een Yamaha
dealer, die over de nodige vak-
kundige kennis en ervaring
beschikt.
Voorband:
Maat:
120/70 - 15 56S
Fabrikant/model:
Michelin / GoldStandard
Achterband:
Maat:
140/70 - 14 68S
Fabrikant/model:
Michelin / GoldStandard
Minimale bandprofieldiepte (voor
en achter):
1.6 mm (0.06 in)
1
ZAUM0054
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 58

DAU21960

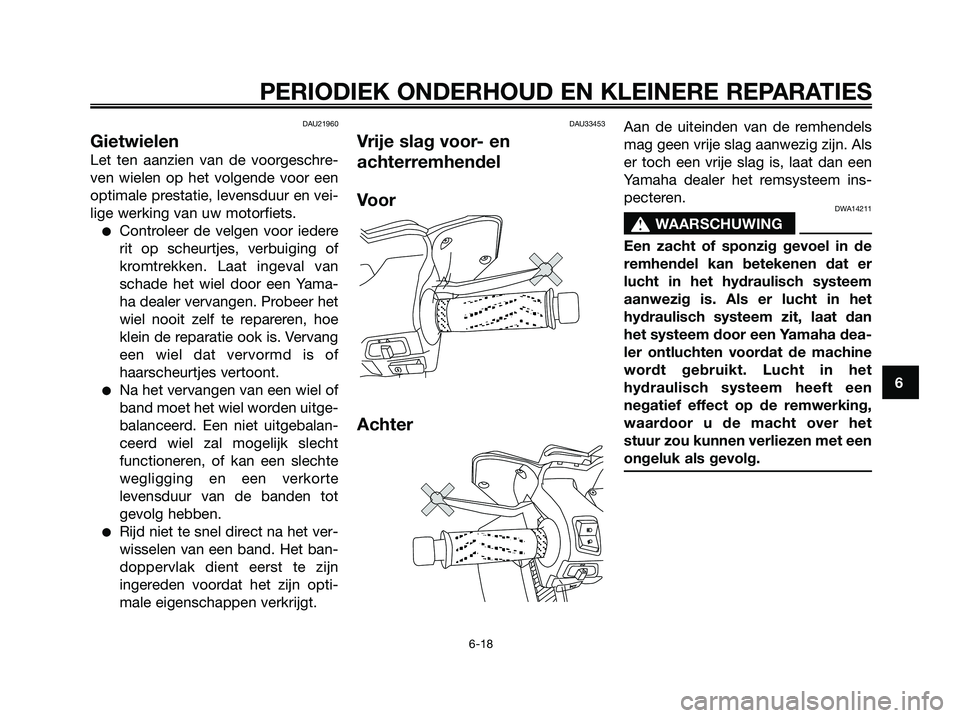

Gietwielen
Let ten aanzien van de voorgeschre-
ven wielen op het volgende voor een
optimale prestatie, levensduur en vei-
lige werking van uw motorfiets.
Controleer de velgen voor iedere
rit op scheurtjes, verbuiging of
kromtrekken. Laat ingeval van
schade het wiel door een Yama-
ha dealer vervangen. Probeer het
wiel nooit zelf te repareren, hoe
klein de reparatie ook is. Vervang
een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitge-
balanceerd. Een niet uitgebalan-
ceerd wiel zal mogelijk slecht
functioneren, of kan een slechte
wegligging en een verkorte
levensduur van de banden tot
gevolg hebben.
Rijd niet te snel direct na het ver-
wisselen van een band. Het ban-
doppervlak dient eerst te zijn
ingereden voordat het zijn opti-
male eigenschappen verkrijgt.
DAU33453
Vrije slag voor- en
achterremhendel
Voor
Achter
Aan de uiteinden van de remhendels
mag geen vrije slag aanwezig zijn. Als
er toch een vrije slag is, laat dan een
Yamaha dealer het remsysteem ins-
pecteren.
DWA14211
s s
WAARSCHUWING
Een zacht of sponzig gevoel in de
remhendel kan betekenen dat er
lucht in het hydraulisch systeem
aanwezig is. Als er lucht in het
hydraulisch systeem zit, laat dan
het systeem door een Yamaha dea-
ler ontluchten voordat de machine
wordt gebruikt. Lucht in het
hydraulisch systeem heeft een
negatief effect op de remwerking,
waardoor u de macht over het
stuur zou kunnen verliezen met een
ongeluk als gevolg.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 59

DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achte-
rrem moeten worden gecontroleerd
op slijtage volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
DAU22400
Remblokken voorrem
1. Remvoeringdikte
Controleer elk voorremblok op scha-
de en meet de remvoeringsdikte. Als
een remblok beschadigd is of als de
remvoeringsdikte minder is dan 0.5
mm (0.02 in), vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
DAU22520
Remblokken achterrem
1. Slijtage-indicatorgroef remblok
De achterrem heeft een inspectieplug;
nadat deze is verwijderd kan de rem-
blokslijtage worden gecontroleerd
zonder de rem te hoeven demonte-
ren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de
remblokslijtage te controleren. Wan-
neer een remblok zover is afgesleten
dat de slijtage-indicator de remschijf
bijna raakt, vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
DAU22580
Controleren van
remvloeistofniveau
Bij een tekort aan remvloeistof kan
lucht het remsysteem binnendringen,
waarna de remwerking mogelijk min-
der effectief is.
Controleer alvorens te gaan rijden of
de remvloeistof boven de merkstreep
voor minimumniveau staat en vul
indien nodig bij. Een laag remvloeis-
tofniveau wijst mogelijk op verregaan-
de remblokslijtage en/of lekkage in
het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de rem-
blokken op slijtage en het remsyste-
em op lekkage.
Neem de volgende voorzorgsmaatre-
gelen in acht:11
16
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 60

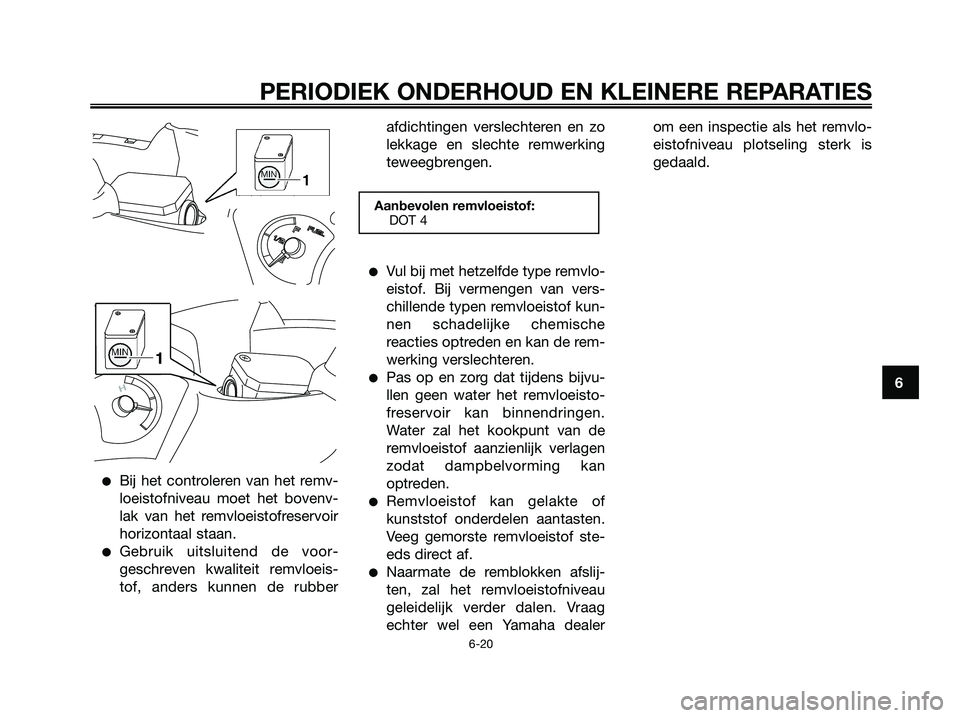

Bij het controleren van het remv-
loeistofniveau moet het bovenv-
lak van het remvloeistofreservoir
horizontaal staan.
Gebruik uitsluitend de voor-
geschreven kwaliteit remvloeis-
tof, anders kunnen de rubberafdichtingen verslechteren en zo
lekkage en slechte remwerking
teweegbrengen.
Vul bij met hetzelfde type remvlo-
eistof. Bij vermengen van vers-
chillende typen remvloeistof kun-
nen schadelijke chemische
reacties optreden en kan de rem-
werking verslechteren.
Pas op en zorg dat tijdens bijvu-
llen geen water het remvloeisto-
freservoir kan binnendringen.
Water zal het kookpunt van de
remvloeistof aanzienlijk verlagen
zodat dampbelvorming kan
optreden.
Remvloeistof kan gelakte of
kunststof onderdelen aantasten.
Veeg gemorste remvloeistof ste-
eds direct af.
Naarmate de remblokken afslij-
ten, zal het remvloeistofniveau
geleidelijk verder dalen. Vraag
echter wel een Yamaha dealerom een inspectie als het remvlo-
eistofniveau plotseling sterk is
gedaald.
Aanbevolen remvloeistof:
DOT 4
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 61

DAU22720
Verversen van remvloeistof
Vraag een Yamaha dealer de remvlo-
eistof te verversen volgens de inter-
valperioden voorgeschreven onder
OPMERKING in het periodieke sme-
er- en onderhoudsschema. Laat
bovendien de oliekeeringen van de
hoofdremcilinder, de remklauwen en
de remslang vervangen volgens de
intervalperioden of wanneer ze lekken
of zijn beschadigd.
Oliekeeringen: Vervang elke twee
jaar.
Remslang: Vervang elke vier jaar.
DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort
voorafgaand aan elke rit te worden
gecontroleerd. Smeer ook de gaska-
bel volgens de intervaltijden gespeci-
ficeerd in het periodiek onderhoudss-
chema.
DAU23170
Smeren van voor- en
achterremhendels
De scharnierpunten van de voor- en
achterremhendels moeten worden
gesmeerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 62

DAU23211

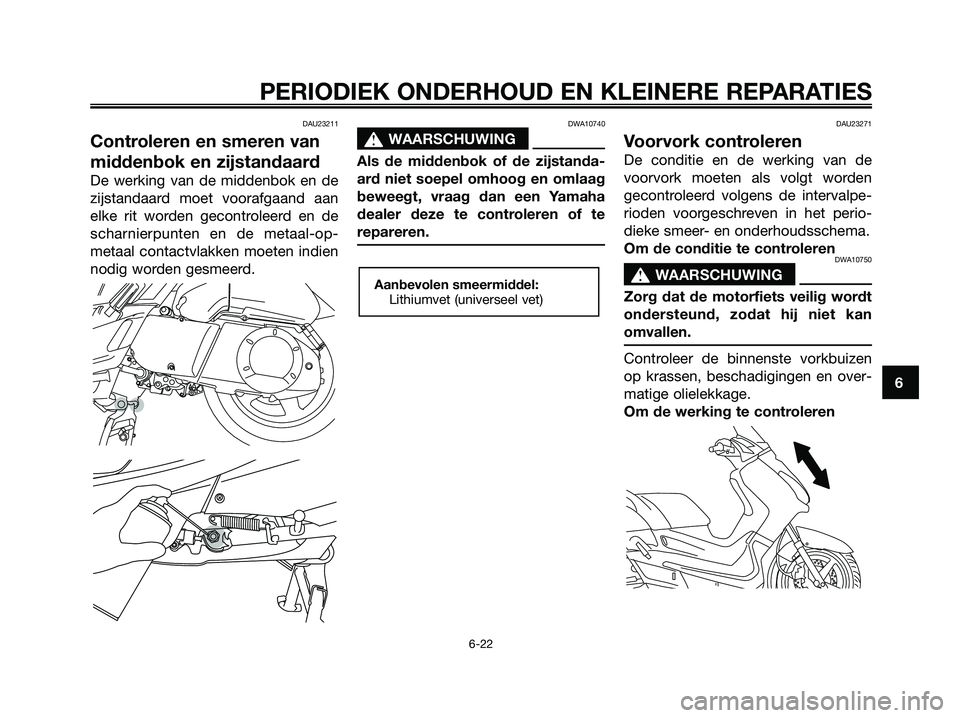

Controleren en smeren van
middenbok en zijstandaard
De werking van de middenbok en de
zijstandaard moet voorafgaand aan
elke rit worden gecontroleerd en de
scharnierpunten en de metaal-op-
metaal contactvlakken moeten indien
nodig worden gesmeerd.
DWA10740
s s
WAARSCHUWING
Als de middenbok of de zijstanda-
ard niet soepel omhoog en omlaag
beweegt, vraag dan een Yamaha
dealer deze te controleren of te
repareren.
DAU23271
Voorvork controleren
De conditie en de werking van de
voorvork moeten als volgt worden
gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het perio-
dieke smeer- en onderhoudsschema.
Om de conditie te controleren
DWA10750
s s
WAARSCHUWING
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan
omvallen.
Controleer de binnenste vorkbuizen
op krassen, beschadigingen en over-
matige olielekkage.
Om de werking te controleren
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 63

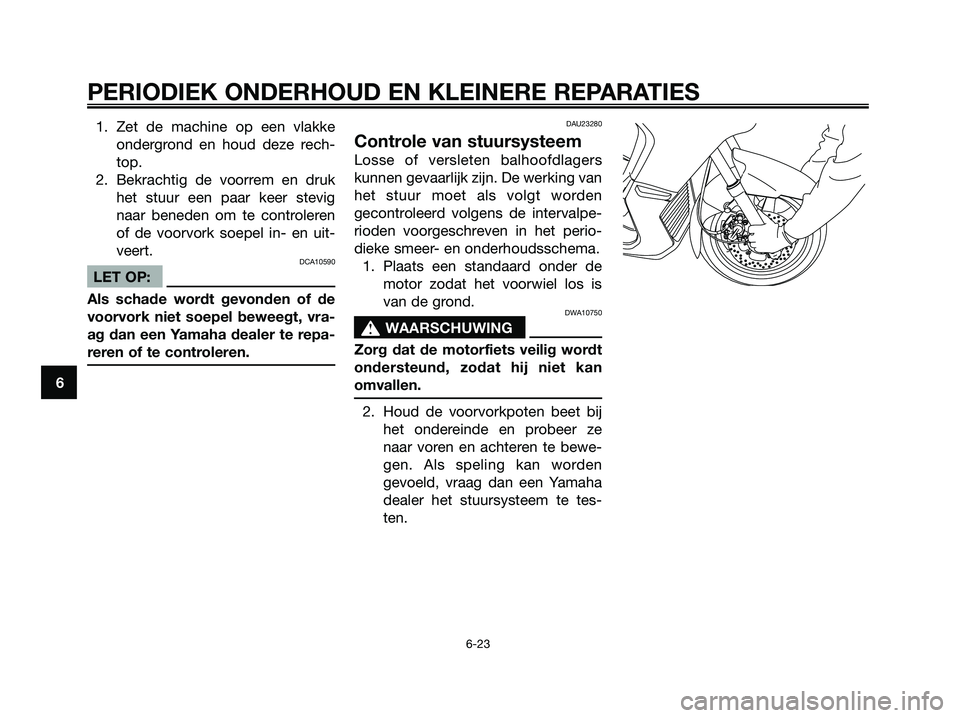

1. Zet de machine op een vlakke
ondergrond en houd deze rech-
top.
2. Bekrachtig de voorrem en druk
het stuur een paar keer stevig
naar beneden om te controleren
of de voorvork soepel in- en uit-
veert.
DCA10590
LET OP:
Als schade wordt gevonden of de
voorvork niet soepel beweegt, vra-
ag dan een Yamaha dealer te repa-
reren of te controleren.
DAU23280
Controle van stuursysteem
Losse of versleten balhoofdlagers
kunnen gevaarlijk zijn. De werking van
het stuur moet als volgt worden
gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het perio-
dieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de
motor zodat het voorwiel los is
van de grond.
DWA10750
s s
WAARSCHUWING
Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan
omvallen.
2. Houd de voorvorkpoten beet bij
het ondereinde en probeer ze
naar voren en achteren te bewe-
gen. Als speling kan worden
gevoeld, vraag dan een Yamaha
dealer het stuursysteem te tes-
ten.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
1C0-F8199-D2.qxd 06/03/2006 16:34 Página 64
